Вы можете ознакомиться и скачать презентацию на тему Теория электрических цепей. Доклад-сообщение содержит 37 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Дисциплина: Теория электрических цепей

Слайд 2

Описание слайда:

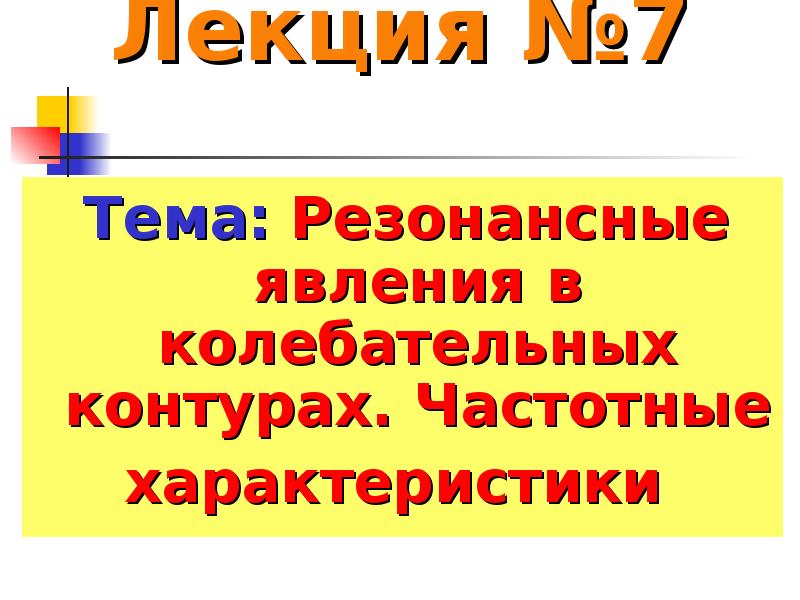

Лекция №7 Тема: Резонансные явления в колебательных контурах. Частотные характеристики

Слайд 3

Описание слайда:

Учебные вопросы 1. Резонанс в последовательном колебательном контуре. 2. Частотные характеристики последовательного колебательного контура. 3. Избирательные свойства последовательного колебательного контура. 4. Резонанс в параллельном колебательном контуре. 5. Частотные характеристики параллельного колебательного контура.

Слайд 4

Описание слайда:

Литература Попов В.П. Основы теории цепей: Учебник для вузов спец. "Радиотехника".-М.: Высшая школа, 2007. с. 199-218, с.218-260.

Слайд 5

Описание слайда:

Режимы работы последовательной RLC-цепи

Слайд 6

Описание слайда:

Свойства активно-индуктивного режима последовательной RLC-цепи

Слайд 7

Описание слайда:

Свойства активно-ёмкостного режима последовательной RLC-цепи

Слайд 8

Описание слайда:

Свойства режима резонанса напряжений последовательной RLC-цепи

Слайд 9

Описание слайда:

Резонансом называется режим работы электрической цепи, содержащей участки индуктивного и емкостного характера, при котором разность фаз между напряжением и током на входе цепи равнa нулю. Резонанс напряжений – это явление резонанса в электрической цепи, содержащей последовательно соединённые индуктивный и емкостной элементы. Резонанс токов – это явление резонанса в электрической цепи, содержащей параллельно соединённые индуктивный и емкостной элементы.

Слайд 10

Описание слайда:

РЕЗОНАНС В ПОСЛЕДОВАТЕЛЬНОМ КОЛЕБАТЕЛЬНОМ КОНТУРЕ

Слайд 11

Описание слайда:

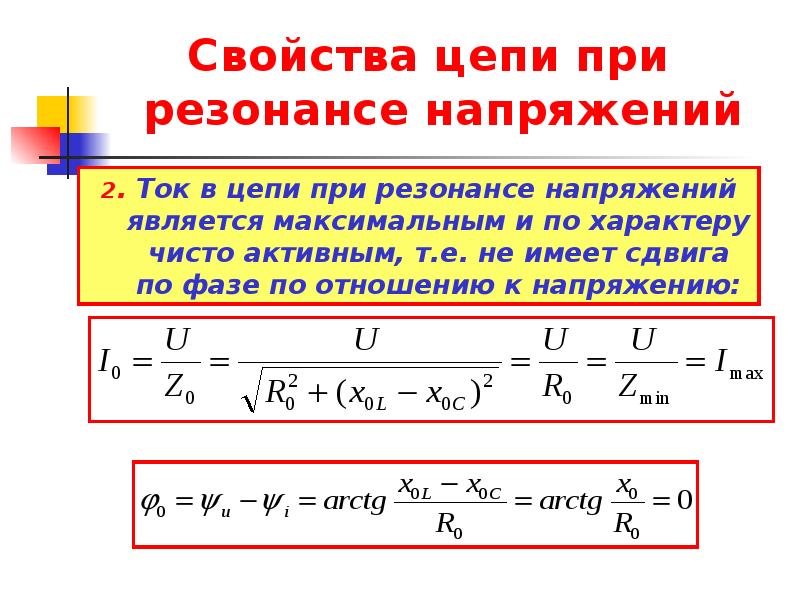

Характеристики резонанса напряжений

Слайд 12

Описание слайда:

Способы возбуждения резонанса 1 способ. При неизменных параметрах цепи (L = const, C = const) необходимо изменять угловую частоту напряжения источника питания (ω = var), приближая ее к собственной частоте цепи:
