Слайд 1

Описание слайда:

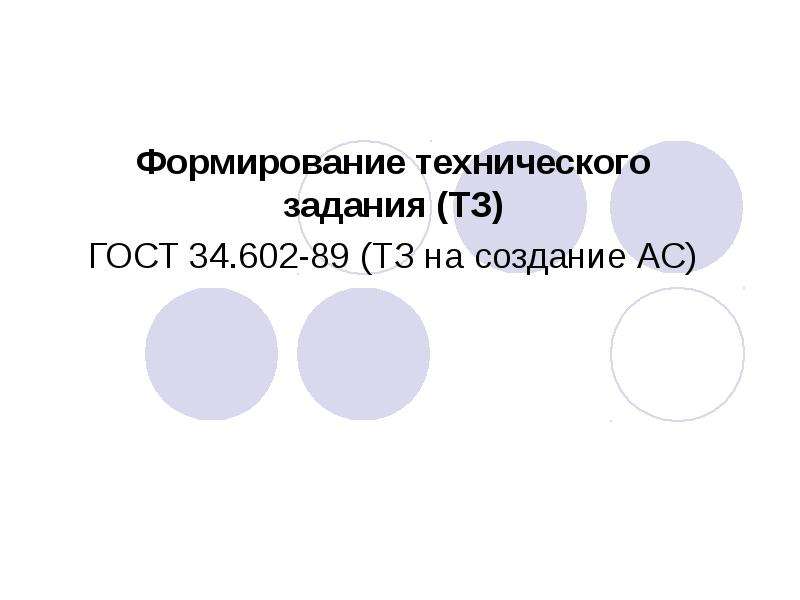

Формирование технического задания (ТЗ) ГОСТ 34.602-89 (ТЗ на создание АС)

Слайд 2

Описание слайда:

Стадии и этапы процесса проектирования ИС в соответствии с ГОСТ 34601-90 «ИТ. Комплекс стандартов на АС. АС. Стадии создания» 8 стадий процесса проектирования ИС: Формирование требований к автоматизированной системе. Разработка концепции автоматизированной системы. Техническое задание. Эскизный проект. Технический проект. Рабочая документация. Ввод в действие. Сопровождение автоматизированной системы.

Слайд 3

Описание слайда:

Техническое задание Результаты обследования (1-2 стадии) представляют объективную основу для формирования технического задания на информационную систему. Техническое задание - это документ, утвержденный в установленном порядке, определяющий цели, требования и основные исходные данные, необходимые для разработки ИС, и содержащий предварительную оценку экономической эффективности системы.

Слайд 4

Описание слайда:

Разделы ТЗ Техническое задание – это документ, формально определяющий существование проекта. Техническое задание на проектирование должно содержать, согласно ГОСТ 34.602-89, поэтапно уточняющиеся и детализирующиеся при детальном и рабочем проектировании разделы: 1) общие сведения; 2) назначение и цели создания (развития) системы; 3) характеристика объектов автоматизации; 4) требования к системе; 5) состав и содержание работ по созданию системы; 6) порядок контроля и приемки системы; 7) требования к составу и содержанию работ по подготовке объекта автоматизации к вводу системы в действие; 8) требования к документированию; 9) источники разработки.

Слайд 5

Описание слайда:

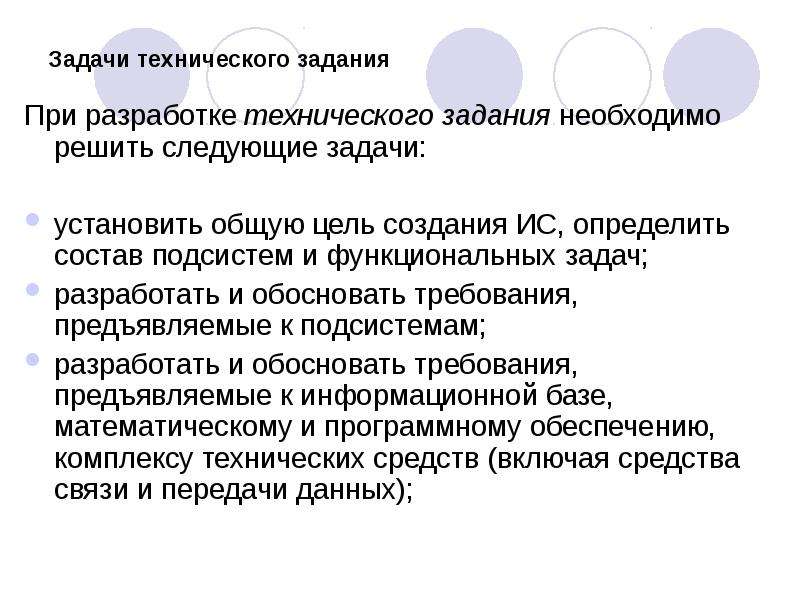

Задачи технического задания При разработке технического задания необходимо решить следующие задачи: установить общую цель создания ИС, определить состав подсистем и функциональных задач; разработать и обосновать требования, предъявляемые к подсистемам; разработать и обосновать требования, предъявляемые к информационной базе, математическому и программному обеспечению, комплексу технических средств (включая средства связи и передачи данных);

Слайд 6

Описание слайда:

Задачи технического задания установить общие требования к проектируемой системе; определить перечень задач создания системы и исполнителей; определить этапы создания системы и сроки их выполнения; провести предварительный расчет затрат на создание системы и определить уровень экономической эффективности ее внедрения.

Слайд 7

Описание слайда:

Разделы ТЗ Типовые требования к составу и содержанию ТЗ 1. Общие сведения полное наименование системы и ее условное обозначение шифр темы или шифр (номер) договора; наименование предприятий разработчика и заказчика системы, их реквизиты перечень документов, на основании которых создается ИС плановые сроки начала и окончания работ сведения об источниках и порядке финансирования работ порядок оформления и предъявления заказчику результатов работ по созданию системы, ее частей и отдельных средств

Слайд 8

Описание слайда:

Разделы ТЗ Типовые требования к составу и содержанию ТЗ 2. Назначение и цели создания (развития) системы вид автоматизируемой деятельности перечень объектов, на которых предполагается использование системы наименования и требуемые значения технических, технологических, производственно-экономических и др. показателей объекта, которые должны быть достигнуты при внедрении ИС

Слайд 9

Описание слайда:

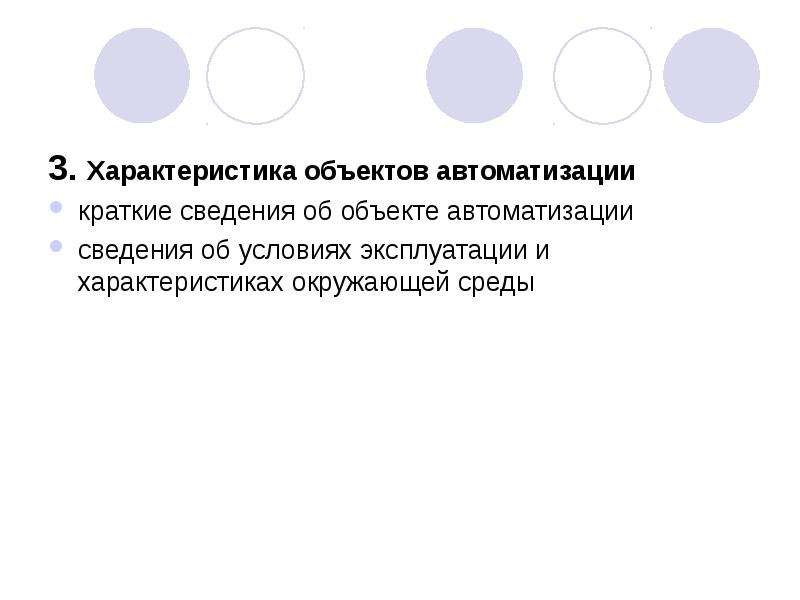

3. Характеристика объектов автоматизации краткие сведения об объекте автоматизации сведения об условиях эксплуатации и характеристиках окружающей среды

Слайд 10

Описание слайда:

Разделы ТЗ Типовые требования к составу и содержанию ТЗ 4. Требования к системе Требования к системе в целом: требования к структуре и функционированию системы (перечень подсистем, уровни иерархии, степень централизации, способы информационного обмена, режимы функционирования, взаимодействие со смежными системами, перспективы развития системы)

Слайд 11

Описание слайда:

Требования к системе в целом: требования к персоналу (численность пользователей, квалификация, режим работы, порядок подготовки) показатели назначения (степень приспособляемости системы к изменениям процессов управления и значений параметров) требования к надежности, безопасности, эргономике, транспортабельности, эксплуатации, техническому обслуживанию и ремонту, защите и сохранности информации, защите от внешних воздействий, к патентной чистоте, по стандартизации и унификации

Слайд 12

Описание слайда:

Требования к функциям (по подсистемам) : перечень функций или задач, подлежащих автоматизации временной регламент реализации каждой функции требования к качеству реализации каждой функции, к форме представления выходной информации, характеристики точности, достоверности выдачи результатов перечень и критерии отказов

Слайд 13

Описание слайда:

Разделы ТЗ Типовые требования к составу и содержанию ТЗ 4. Требования к системе Требования к видам обеспечения: математическому (состав и область применения мат. моделей и методов, типовых и разрабатываемых алгоритмов) информационному (состав, структура и организация данных, обмен данными между компонентами системы, информационная совместимость со смежными системами, используемые классификаторы, СУБД, контроль данных и ведение информационных массивов, процедуры придания юридической силы выходным документам)

Слайд 14

Описание слайда:

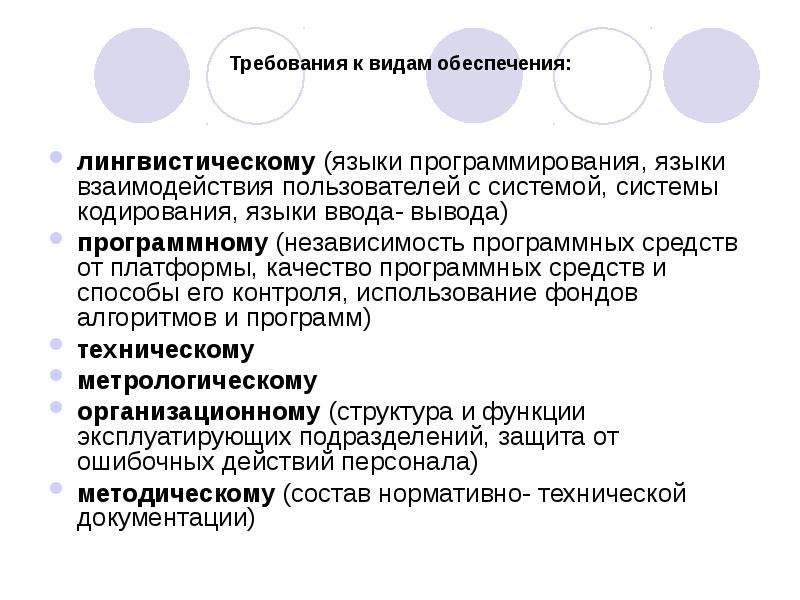

Требования к видам обеспечения: лингвистическому (языки программирования, языки взаимодействия пользователей с системой, системы кодирования, языки ввода- вывода) программному (независимость программных средств от платформы, качество программных средств и способы его контроля, использование фондов алгоритмов и программ) техническому метрологическому организационному (структура и функции эксплуатирующих подразделений, защита от ошибочных действий персонала) методическому (состав нормативно- технической документации)

Слайд 15

Описание слайда:

Разделы ТЗ Типовые требования к составу и содержанию ТЗ 5. Состав и содержание работ по созданию системы перечень стадий и этапов работ сроки исполнения состав организаций — исполнителей работ вид и порядок экспертизы технической документации программа обеспечения надежности программа метрологического обеспечения

Слайд 16

Описание слайда:

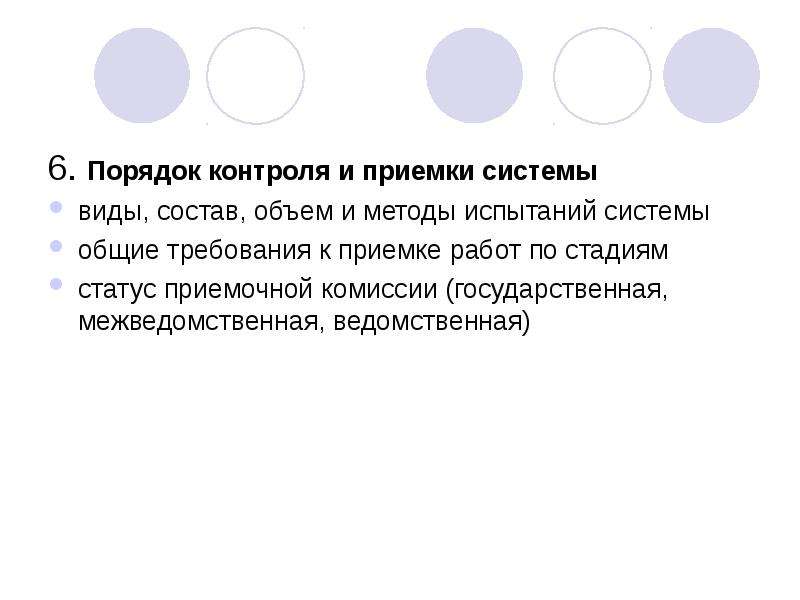

6. Порядок контроля и приемки системы виды, состав, объем и методы испытаний системы общие требования к приемке работ по стадиям статус приемочной комиссии (государственная, межведомственная, ведомственная)

Слайд 17

Описание слайда:

Разделы ТЗ Типовые требования к составу и содержанию ТЗ 7. Требования к составу и содержанию работ по подготовке объекта автоматизации к вводу системы в действие преобразование входной информации к машиночитаемому виду изменения в объекте автоматизации сроки и порядок комплектования и обучения персонала

Слайд 18

Описание слайда:

Разделы ТЗ Типовые требования к составу и содержанию ТЗ 8. Требования к документированию перечень подлежащих разработке документов перечень документов на машинных носителях 9. Источники разработки документы и информационные материалы, на основании которых разрабатывается ТЗ и система

Слайд 19

Описание слайда:

Титульный лист технического задания создается с утверждающими и согласующими подписями Титульный лист с утверждающими и согласующими подписями. Магнитогорский государственный университет наименование организации - разработчика ТЗ на АС УТВЕРЖДАЮ: Руководитель (должность, наименование предприятия - заказчика АС) Директор «Mebele» Личная подпись: Расшифровка подписи: Иванов И.И. Печать Дата: 26.03.2010 УТВЕРЖДАЮ: Руководитель (должность, наименование предприятия - разработчик" АС): Ректор МаГУ Личная подпись: Расшифровка подписи: Семенов В.П. Печать Дата: 28.03.2010 Складская информационная система наименование вида АС Склад сырья и материалов ООО «Mebele» наименование объекта автоматизации «Склад» сокращенное наименование АС ТЕХНИЧЕСКОЕ ЗАДАНИЕ На 10 листах Действует с 1.06.2010 СОГЛАСОВАНО: Руководитель (должность, наименование согласующей организации): Декан ф-та информатики Личная подпись: Расшифровка подписи: Чусавитина Г.Н. Печать Дата: 28.03.2010

Слайд 20

Описание слайда:

В разделе "Общие сведения" указывают: 1) полное наименование системы и ее условное обозначение: Складская информационная система, «Склад» 2) шифр темы или шифр (номер) договора: в нашей задаче – это номер договора заказчика и разработчика, инициирующего начало разработки 3) наименование предприятий (объединений) разработчика и заказчика (пользователя) системы и их реквизиты: ООО «Mebele», МаГУ и реквизиты предприятий, включая банковские реквизиты 4) перечень документов, на основании которых создается система, кем и когда утверждены эти документы: номера приказов по предприятиям заказчика и разработчика, инициирующие начало разработки.

Слайд 21

Описание слайда:

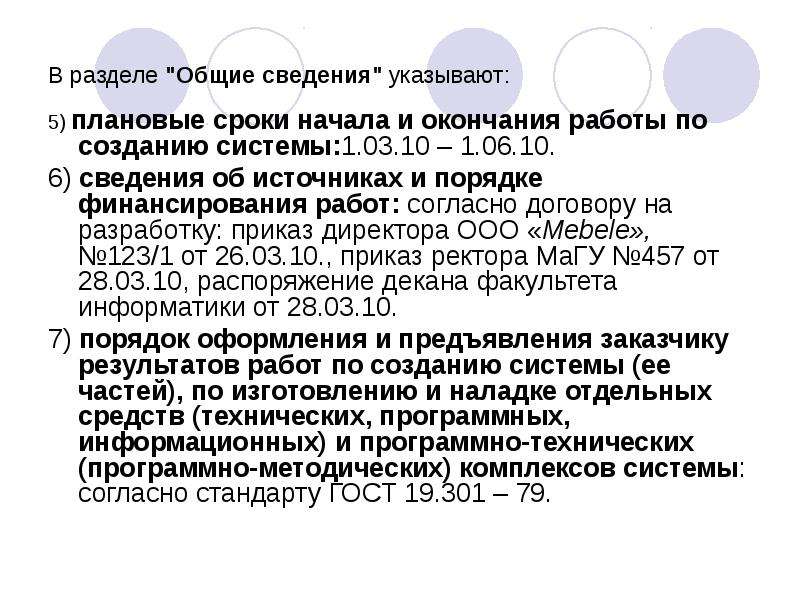

В разделе "Общие сведения" указывают: 5) плановые сроки начала и окончания работы по созданию системы:1.03.10 – 1.06.10. 6) сведения об источниках и порядке финансирования работ: согласно договору на разработку: приказ директора ООО «Mebele», №123/1 от 26.03.10., приказ ректора МаГУ №457 от 28.03.10, распоряжение декана факультета информатики от 28.03.10. 7) порядок оформления и предъявления заказчику результатов работ по созданию системы (ее частей), по изготовлению и наладке отдельных средств (технических, программных, информационных) и программно-технических (программно-методических) комплексов системы: согласно стандарту ГОСТ 19.301 – 79.

Слайд 22

Описание слайда:

Назначение и цель разработки ИС. Информационная система предназначается для склада сырья и материалов ООО «Mebele» и будет способствовать: совершенствованию складского учета; снижению рисков при приеме и отпуске сырья и материалов со склада; интеграции в общую среду информационной системы предприятия, в том числе финансовую и производственную, для создания более целостного представления о складском учете во взаимосвязи с другими подразделениями предприятия, чем традиционные фрагментированные представления на уровне отдельного подразделения;

Слайд 23

Описание слайда:

Основные бизнес-цели: Бизнес – цель 1. Уменьшить среднее рабочее время каждого сотрудника склада на обслуживание поставщика и потребителя Бизнес - цель 2. Уменьшение времени поставщика и потребителя для оформления приема и отпуска сырья и материалов

Слайд 24

Описание слайда:

Характеристика объекта автоматизации Цель предприятия ООО «Mebele» заключается: извлечение прибыли всеми допускаемыми законом способами; наиболее полное и качественное удовлетворение потребностей граждан и исполнение заказов физических и юридических лиц на основе заключаемых с ними договоров по производству мебели Основные функции предприятия: закупка сырья, производство мебели, реализация продукции.

Слайд 25

Описание слайда:

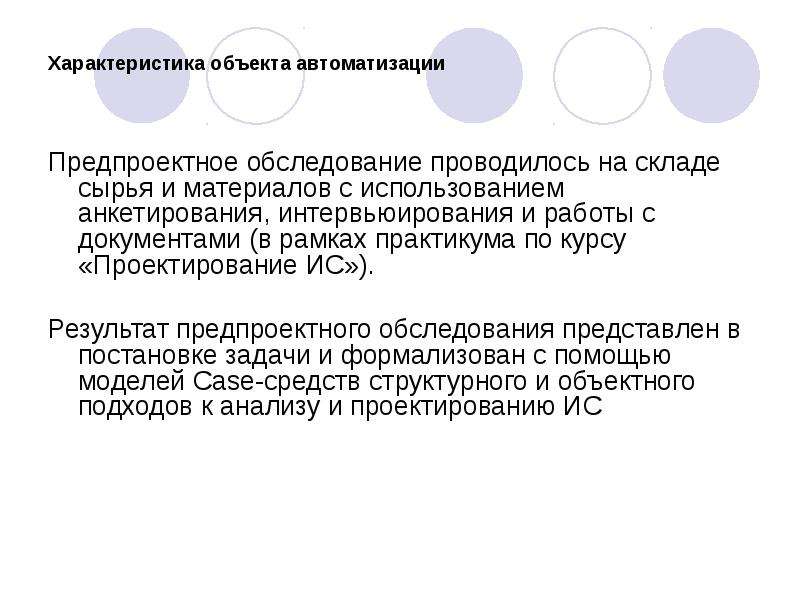

Характеристика объекта автоматизации Предпроектное обследование проводилось на складе сырья и материалов с использованием анкетирования, интервьюирования и работы с документами (в рамках практикума по курсу «Проектирование ИС»). Результат предпроектного обследования представлен в постановке задачи и формализован с помощью моделей Case-средств структурного и объектного подходов к анализу и проектированию ИС

Слайд 26

Описание слайда:

Требования к функциям, выполняемым системой: Информационная система должна обеспечивать следующую функциональность: Функциональные требования Нефункциональные требования Операционная среда Ограничения дизайна и реализации Интерфейсы пользователя Программные интерфейсы Интерфейсы передачи информации Требования к производительности Требования к охране труда Требования к безопасности Атрибуты качества: Доступность и надежность

Слайд 27

Описание слайда:

Состав и содержание работ по созданию системы регламентирован стандартом ГОСТ-34.602, РД 50-34.698-90. Порядок приемки системы регламентирован ГОСТ 19.301.-79. Перечень стандартов и базовых нормативных документов для выполнения проекта. ГОСТ-34.602, РД 50-34.698-90. ГОСТ Р ИСО/МЭК 12207-99, ISO 15504, ISO 15271, ISO 16326, ISO 9000-3, ГОСТ 19-201-78, ГОСТ 19.402-78, ГОСТ 19.404-79, ГОСТ 19.301-79.
