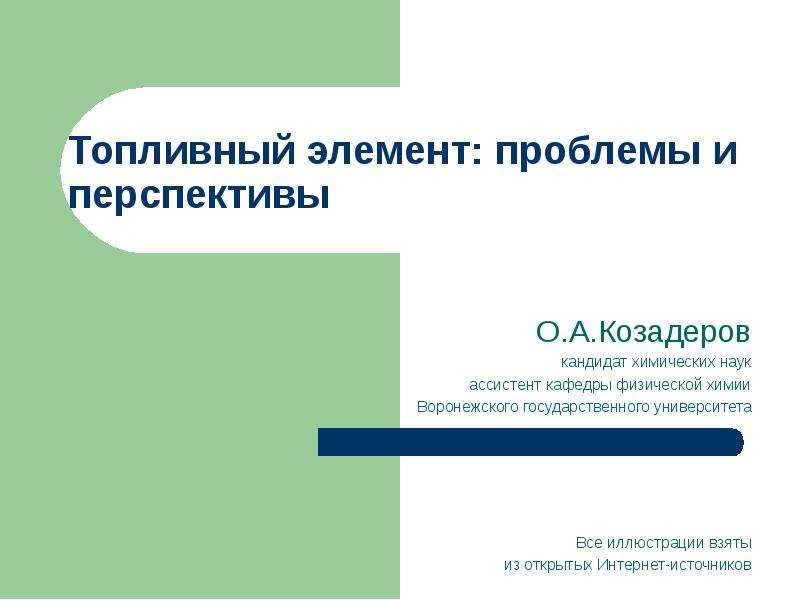

Слайд 1

Описание слайда:

Топливный элемент: проблемы и перспективы О.А.Козадеров кандидат химических наук ассистент кафедры физической химии Воронежского государственного университета Все иллюстрации взяты из открытых Интернет-источников

Слайд 2

Описание слайда:

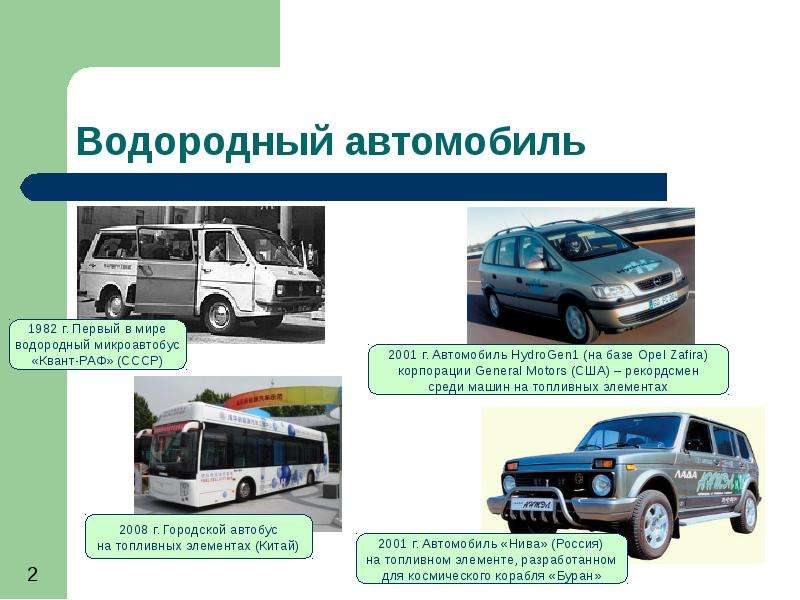

Водородный автомобиль

Слайд 3

Описание слайда:

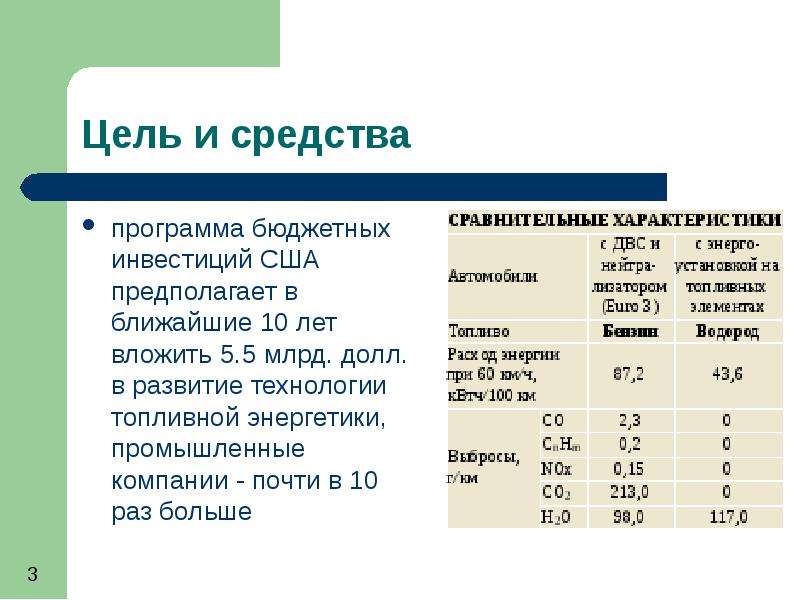

программа бюджетных инвестиций США предполагает в ближайшие 10 лет вложить 5.5 млрд. долл. в развитие технологии топливной энергетики, промышленные компании - почти в 10 раз больше программа бюджетных инвестиций США предполагает в ближайшие 10 лет вложить 5.5 млрд. долл. в развитие технологии топливной энергетики, промышленные компании - почти в 10 раз больше

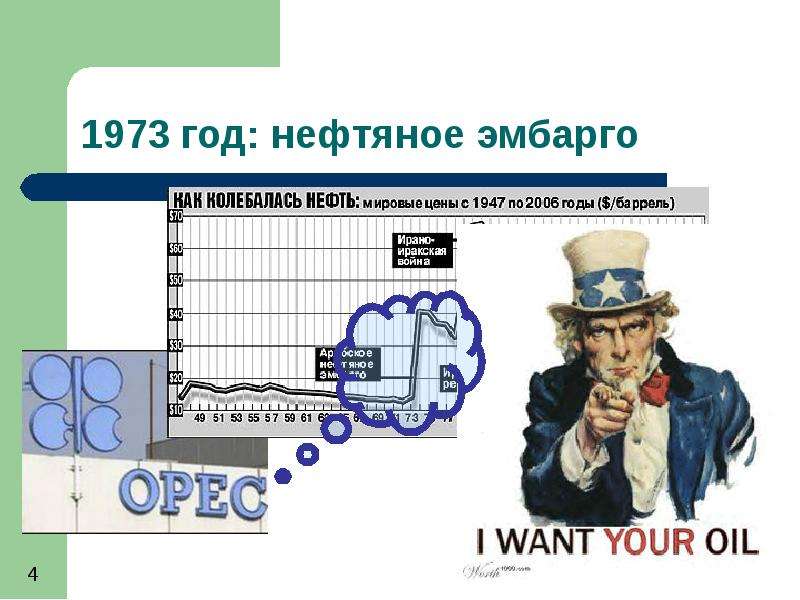

Слайд 4

Описание слайда:

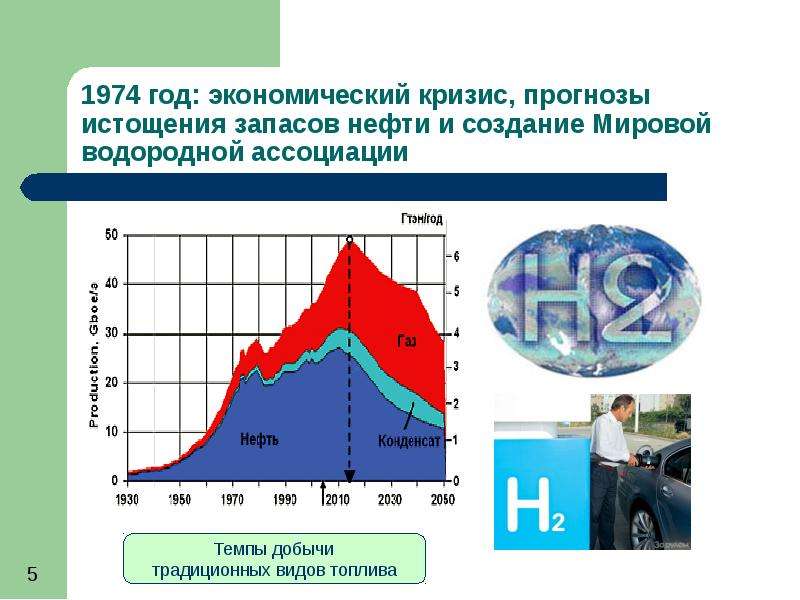

Слайд 5

Описание слайда:

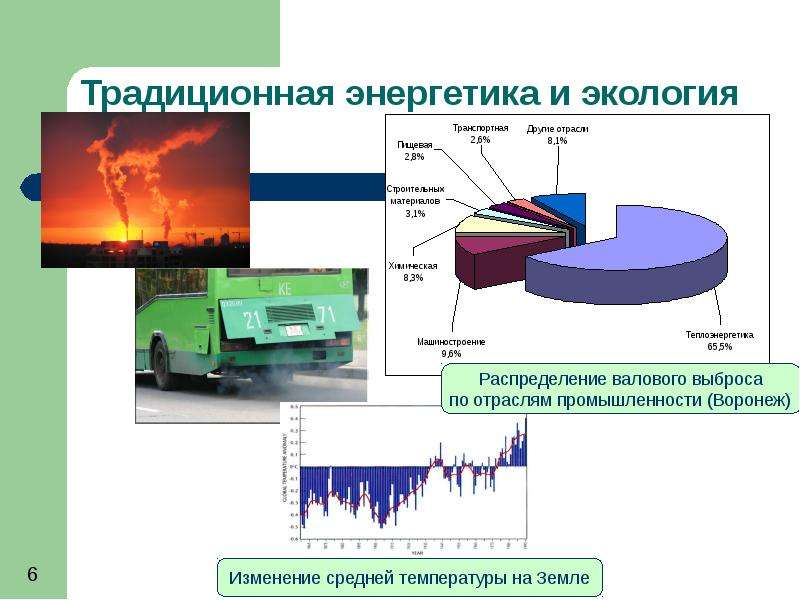

Слайд 6

Описание слайда:

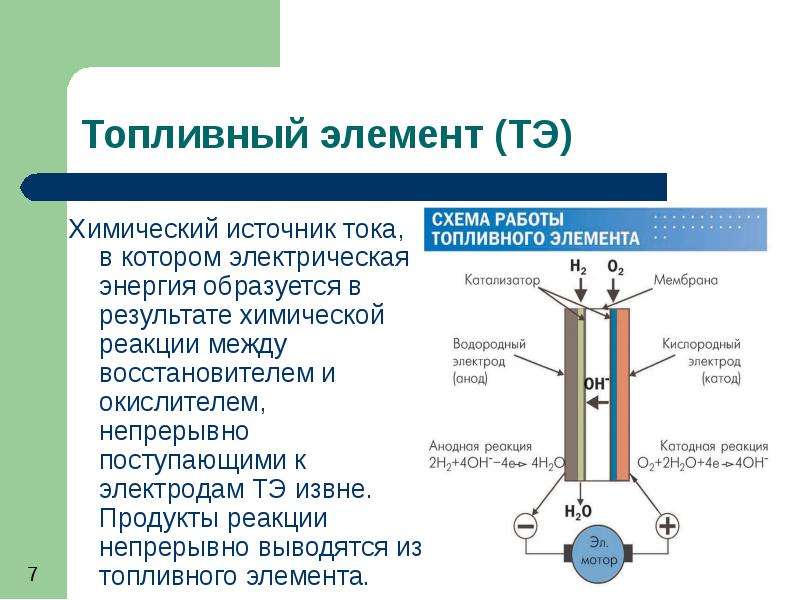

Слайд 7

Описание слайда:

Химический источник тока, в котором электрическая энергия образуется в результате химической реакции между восстановителем и окислителем, непрерывно поступающими к электродам ТЭ извне. Продукты реакции непрерывно выводятся из топливного элемента. Химический источник тока, в котором электрическая энергия образуется в результате химической реакции между восстановителем и окислителем, непрерывно поступающими к электродам ТЭ извне. Продукты реакции непрерывно выводятся из топливного элемента.

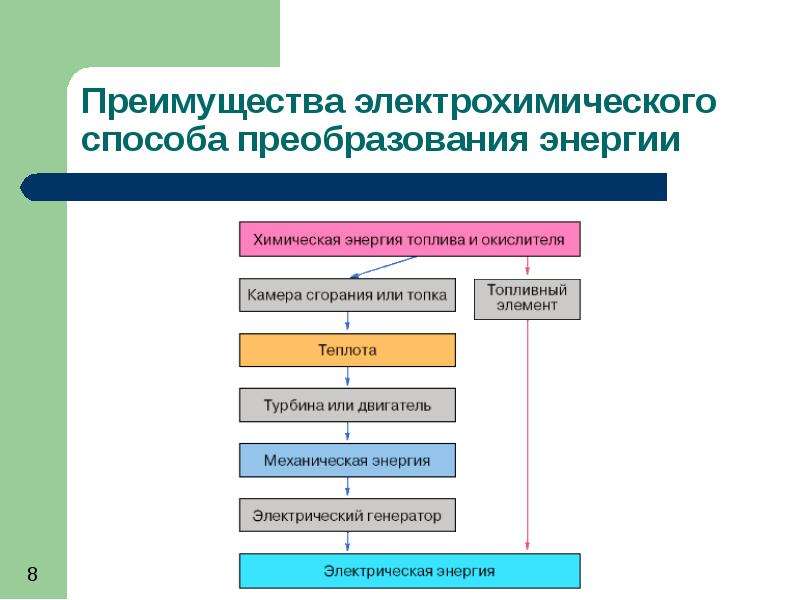

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

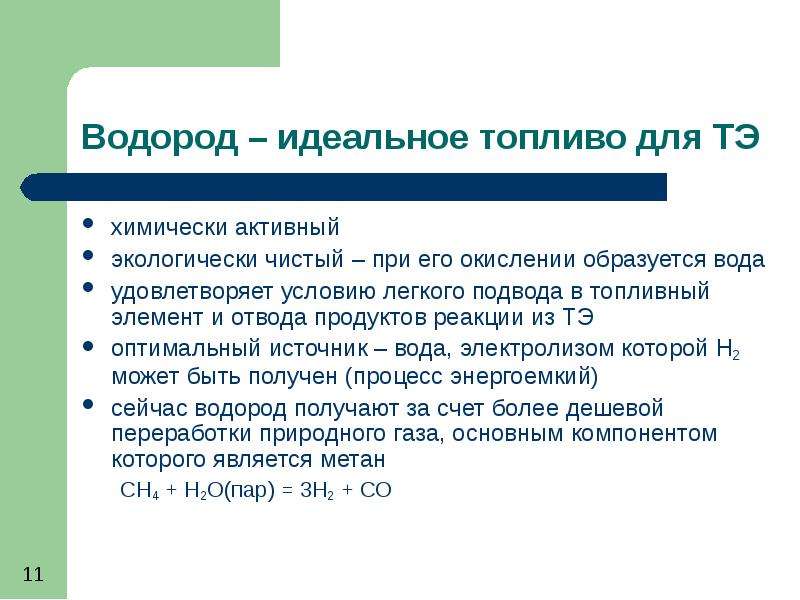

Слайд 11

Описание слайда:

химически активный химически активный экологически чистый – при его окислении образуется вода удовлетворяет условию легкого подвода в топливный элемент и отвода продуктов реакции из ТЭ оптимальный источник – вода, электролизом которой Н2 может быть получен (процесс энергоемкий) сейчас водород получают за счет более дешевой переработки природного газа, основным компонентом которого является метан СН4 + Н2О(пар) = 3Н2 + СО

Слайд 12

Описание слайда:

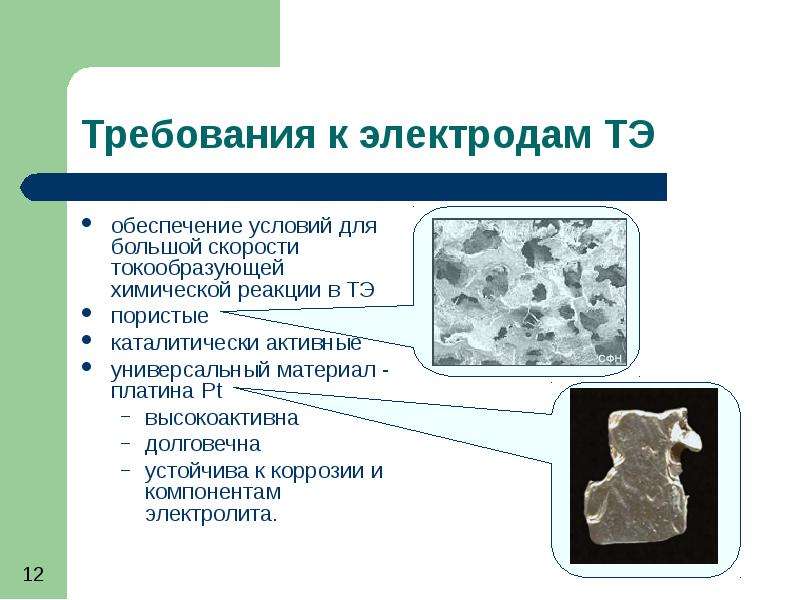

обеспечение условий для большой скорости токообразующей химической реакции в ТЭ обеспечение условий для большой скорости токообразующей химической реакции в ТЭ пористые каталитически активные универсальный материал - платина Pt высокоактивна долговечна устойчива к коррозии и компонентам электролита.

Слайд 13

Описание слайда:

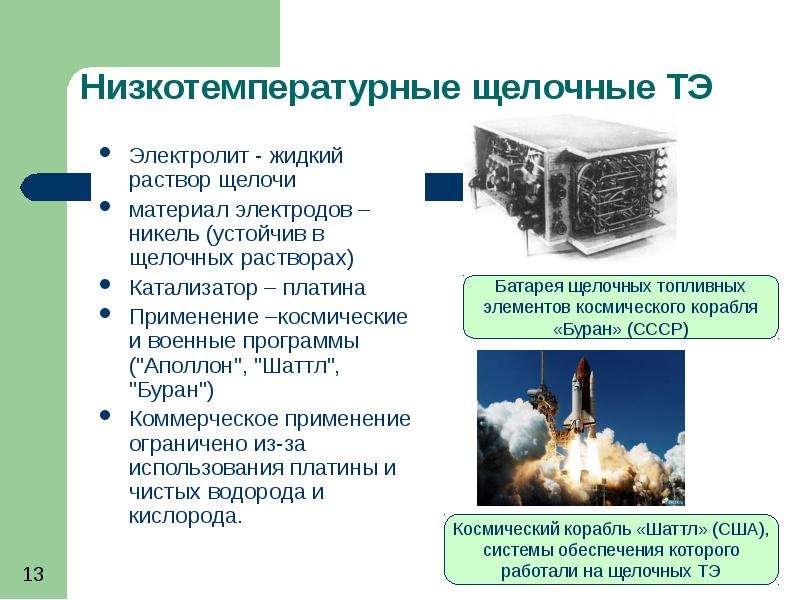

Электролит - жидкий раствор щелочи Электролит - жидкий раствор щелочи материал электродов – никель (устойчив в щелочных растворах) Катализатор – платина Применение –космические и военные программы ("Аполлон", "Шаттл", "Буран") Коммерческое применение ограничено из-за использования платины и чистых водорода и кислорода.

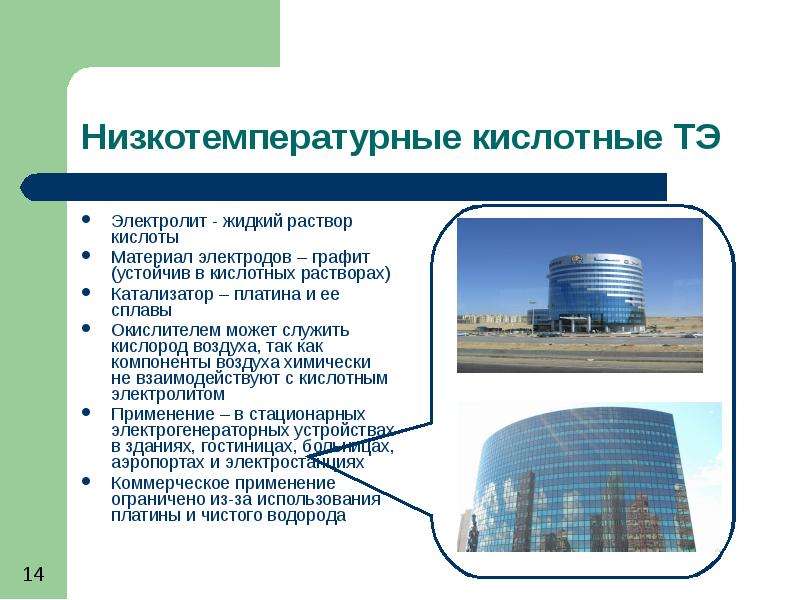

Слайд 14

Описание слайда:

Электролит - жидкий раствор кислоты Электролит - жидкий раствор кислоты Материал электродов – графит (устойчив в кислотных растворах) Катализатор – платина и ее сплавы Окислителем может служить кислород воздуха, так как компоненты воздуха химически не взаимодействуют с кислотным электролитом Применение – в стационарных электрогенераторных устройствах в зданиях, гостиницах, больницах, аэропортах и электростанциях Коммерческое применение ограничено из-за использования платины и чистого водорода

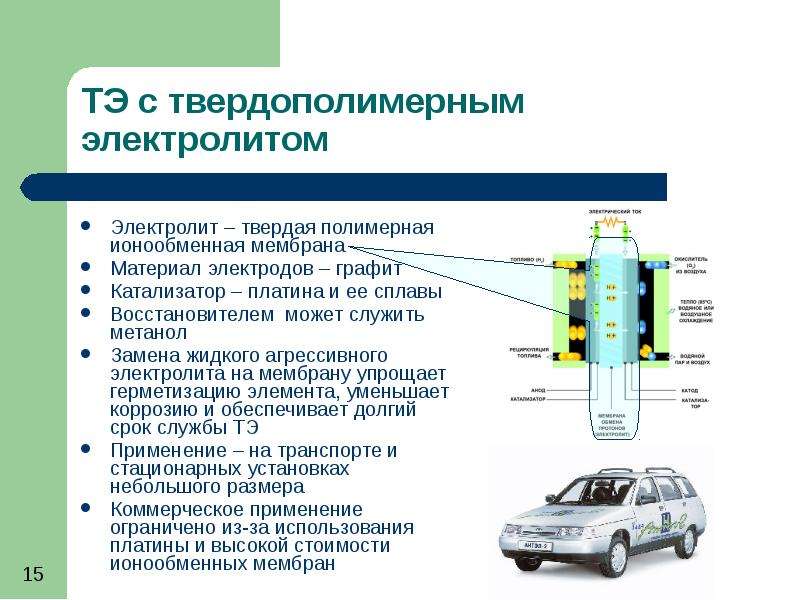

Слайд 15

Описание слайда:

Электролит – твердая полимерная ионообменная мембрана Электролит – твердая полимерная ионообменная мембрана Материал электродов – графит Катализатор – платина и ее сплавы Восстановителем может служить метанол Замена жидкого агрессивного электролита на мембрану упрощает герметизацию элемента, уменьшает коррозию и обеспечивает долгий срок службы ТЭ Применение – на транспорте и стационарных установках небольшого размера Коммерческое применение ограничено из-за использования платины и высокой стоимости ионообменных мембран

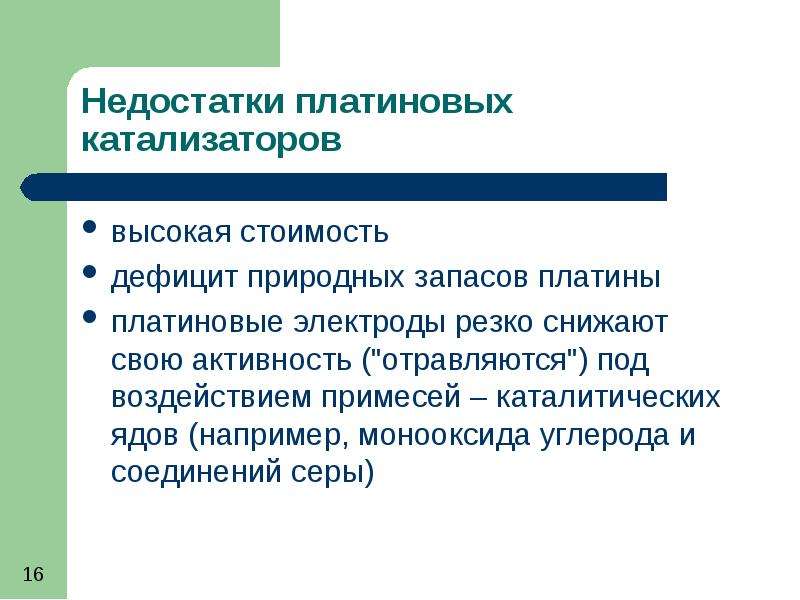

Слайд 16

Описание слайда:

высокая стоимость высокая стоимость дефицит природных запасов платины платиновые электроды резко снижают свою активность ("отравляются") под воздействием примесей – каталитических ядов (например, монооксида углерода и соединений серы)

Слайд 17

Описание слайда:

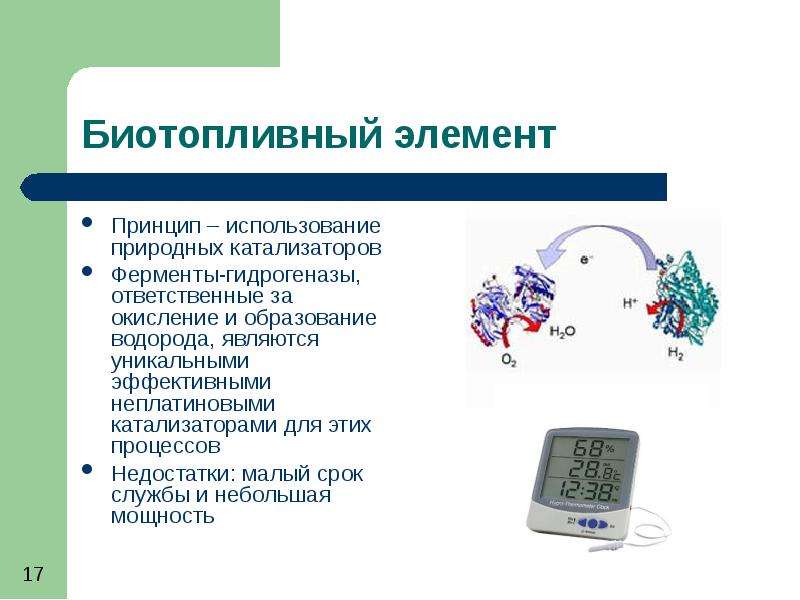

Принцип – использование природных катализаторов Принцип – использование природных катализаторов Ферменты-гидрогеназы, ответственные за окисление и образование водорода, являются уникальными эффективными неплатиновыми катализаторами для этих процессов Недостатки: малый срок службы и небольшая мощность

Слайд 18

Описание слайда:

Тип 1 Тип 1 электролит - из расплава карбонатов лития и натрия, находящийся в порах керамической матрицы материал катода - оксиды никеля и лития, анода – никель, легированный хромом

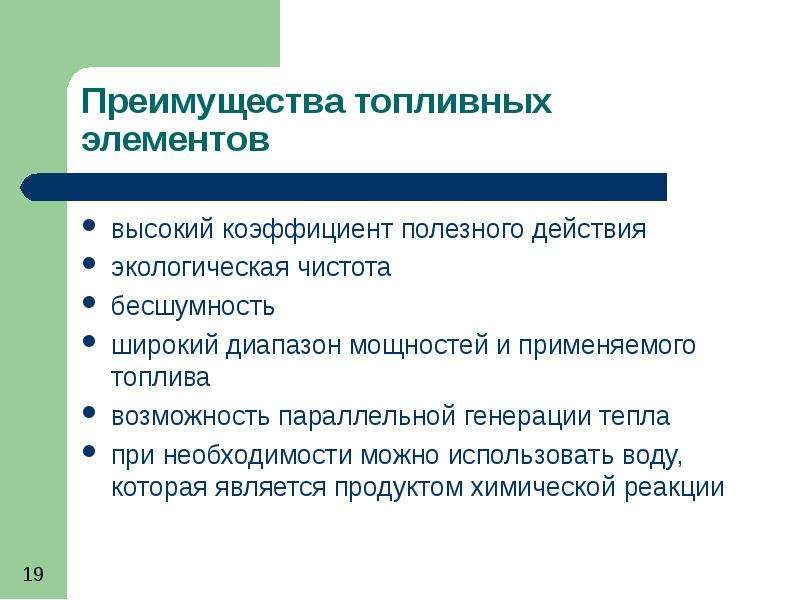

Слайд 19

Описание слайда:

высокий коэффициент полезного действия высокий коэффициент полезного действия экологическая чистота бесшумность широкий диапазон мощностей и применяемого топлива возможность параллельной генерации тепла при необходимости можно использовать воду, которая является продуктом химической реакции
