Вы можете ознакомиться и скачать презентацию на тему Уравнение на площадь сечения трубки реактора. Доклад-сообщение содержит 71 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

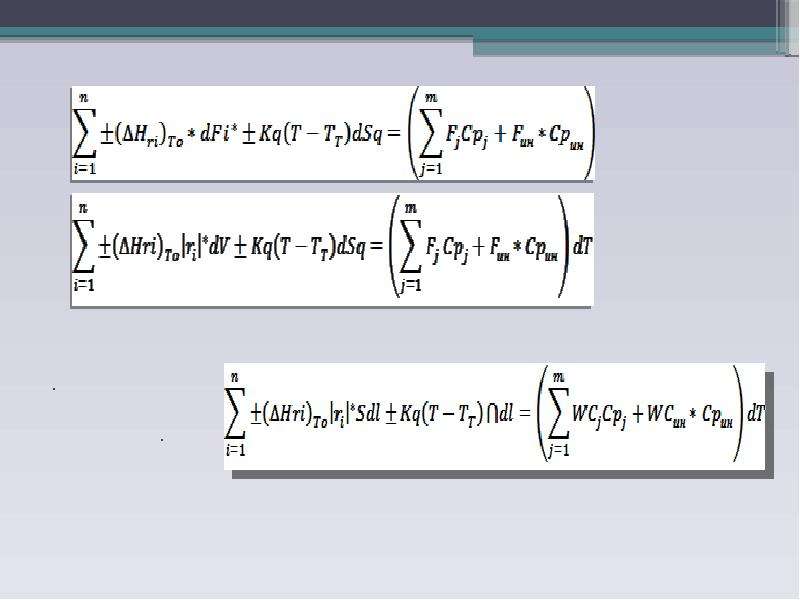

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Или разделив левую и правую части уравнение на площадь сечения трубки реактора S и учитывая, что Запишем:

Слайд 3

Описание слайда:

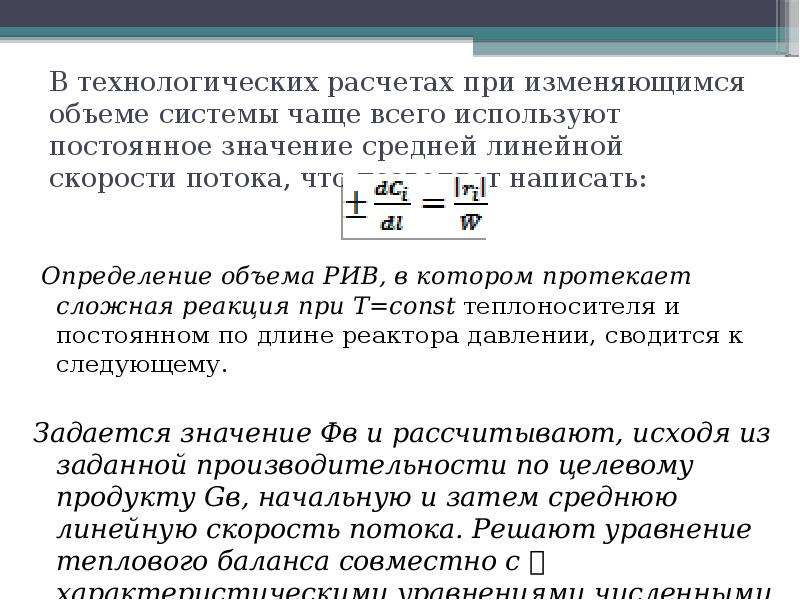

В технологических расчетах при изменяющимся объеме системы чаще всего используют постоянное значение средней линейной скорости потока, что позволяет написать:

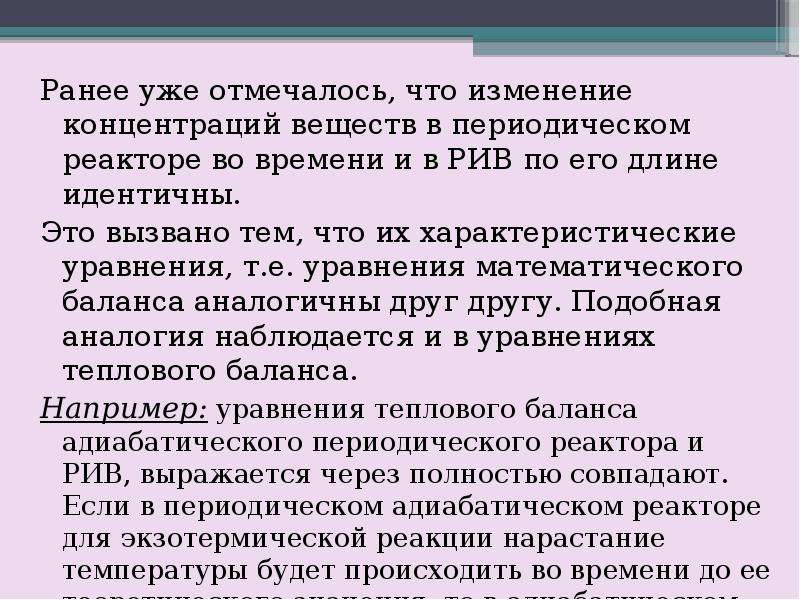

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Реакционные узлы для гетерогенно-каталитических процессов – это процессы при проведении которых химическое воздействие осуществляется в результате контакта реагентов с катализатором

Слайд 7

Описание слайда:

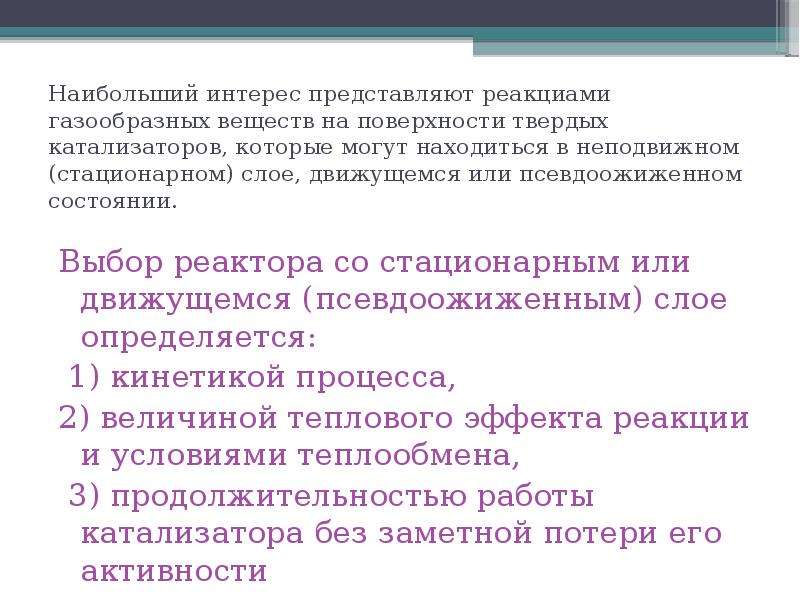

Наибольший интерес представляют реакциами газообразных веществ на поверхности твердых катализаторов, которые могут находиться в неподвижном (стационарном) слое, движущемся или псевдоожиженном состоянии.

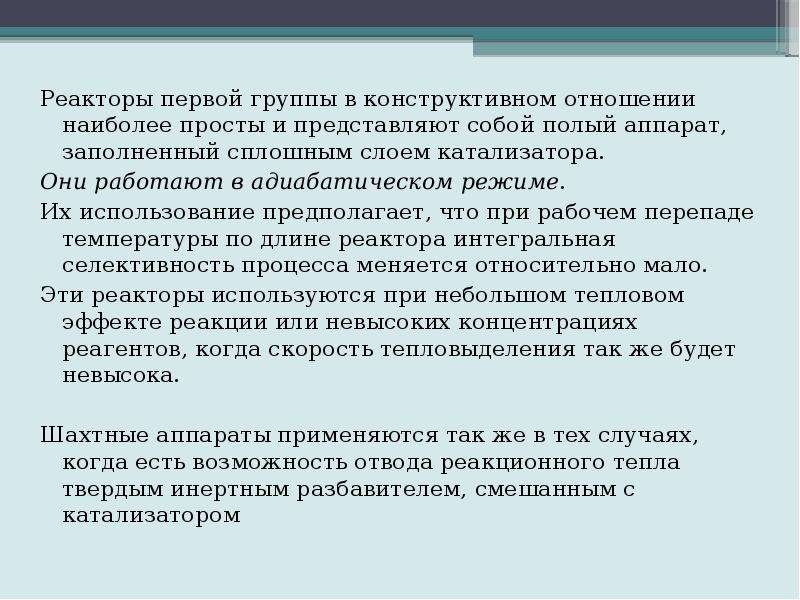

Слайд 8

Описание слайда:

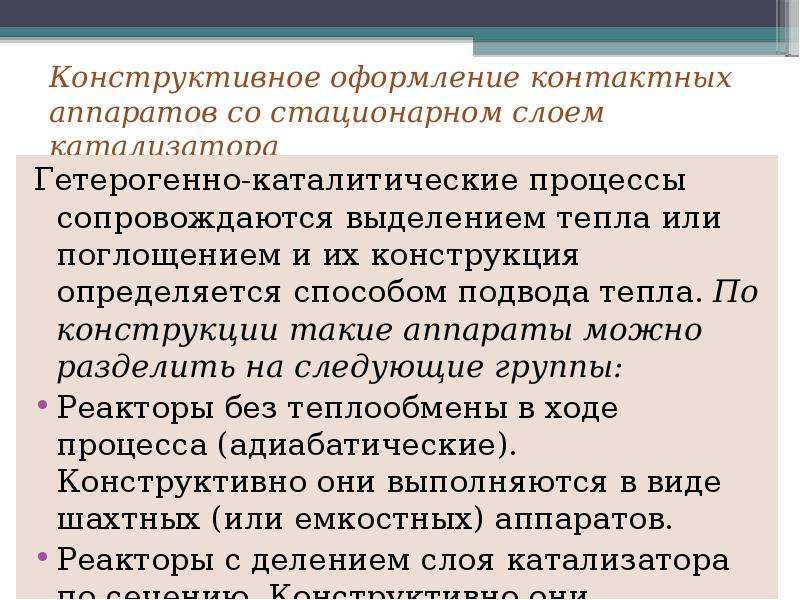

Конструктивное оформление контактных аппаратов со стационарном слоем катализатора

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Гетерогенно - каталитические реакции

Слайд 11

Описание слайда:

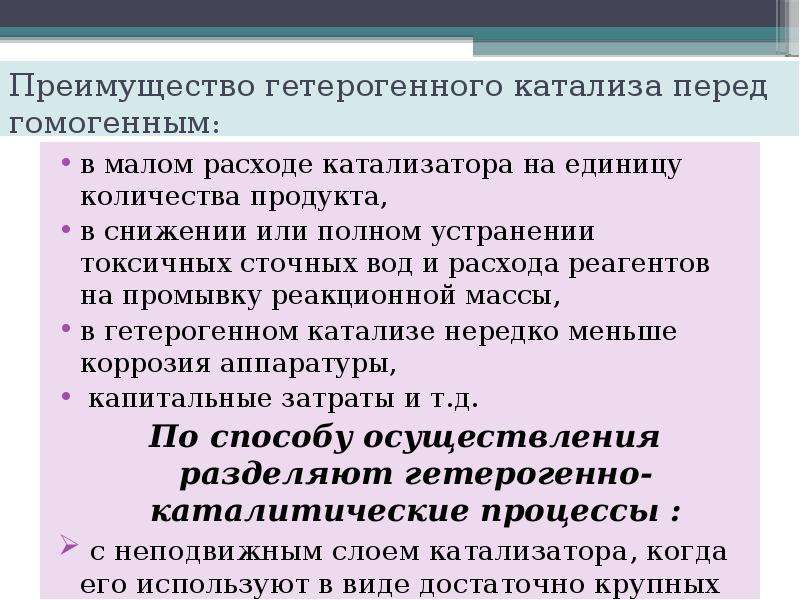

Преимущество гетерогенного катализа перед гомогенным:

Слайд 12

Описание слайда:

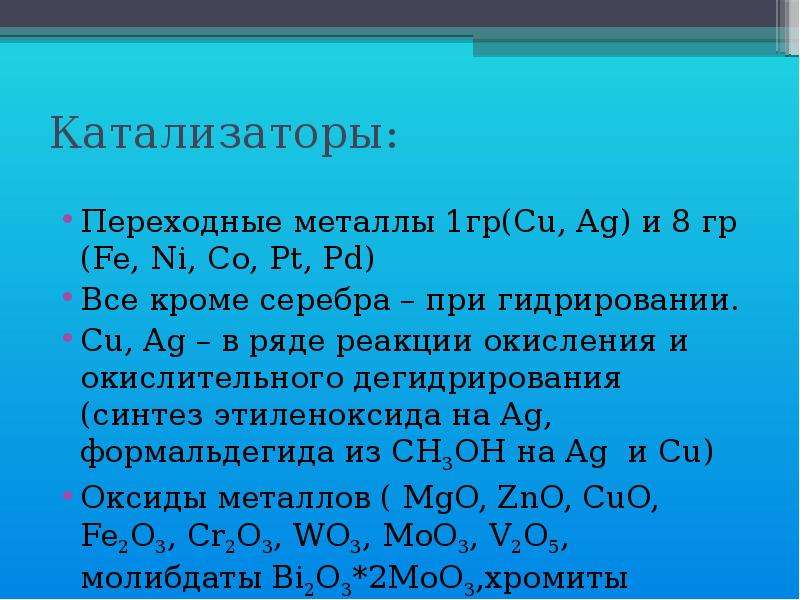

Катализаторы:

Слайд 13

Описание слайда:

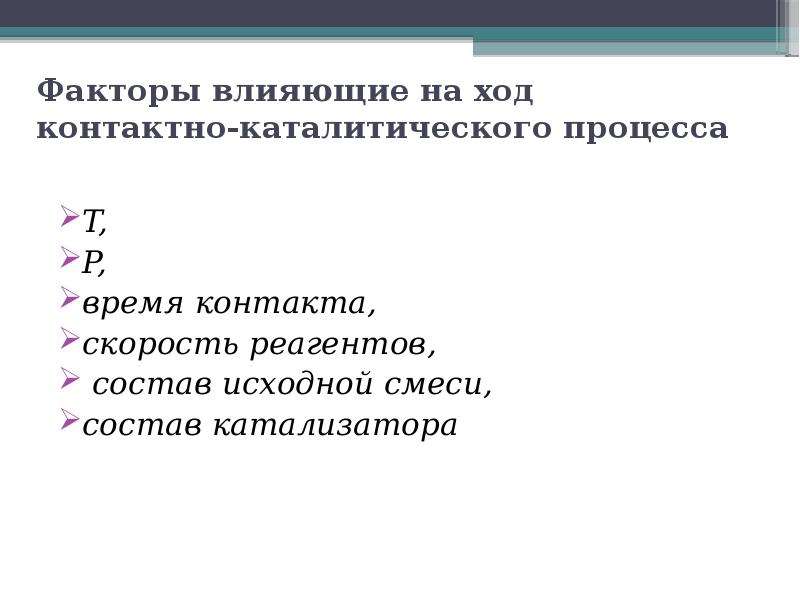

Факторы влияющие на ход контактно-каталитического процесса

Слайд 14

Описание слайда:

Влияние температуры

Слайд 15

Описание слайда:

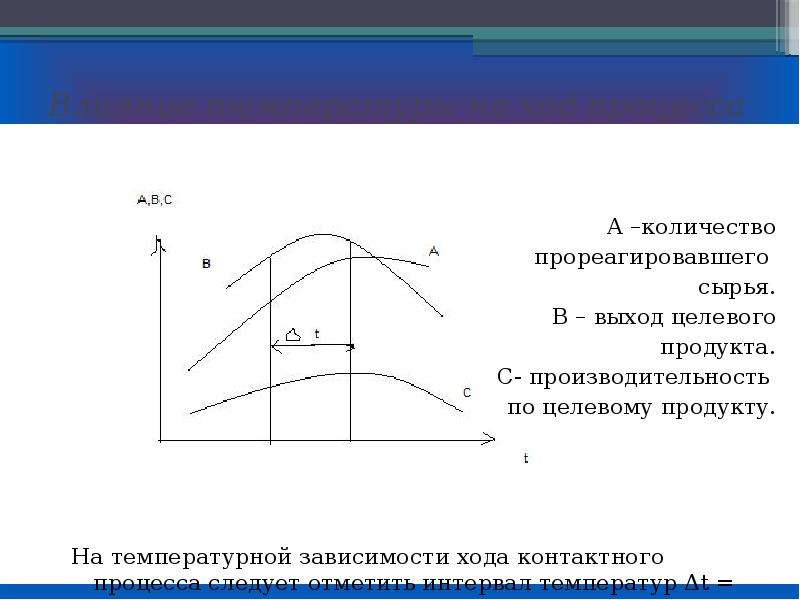

Влияние температуры на ход процесса

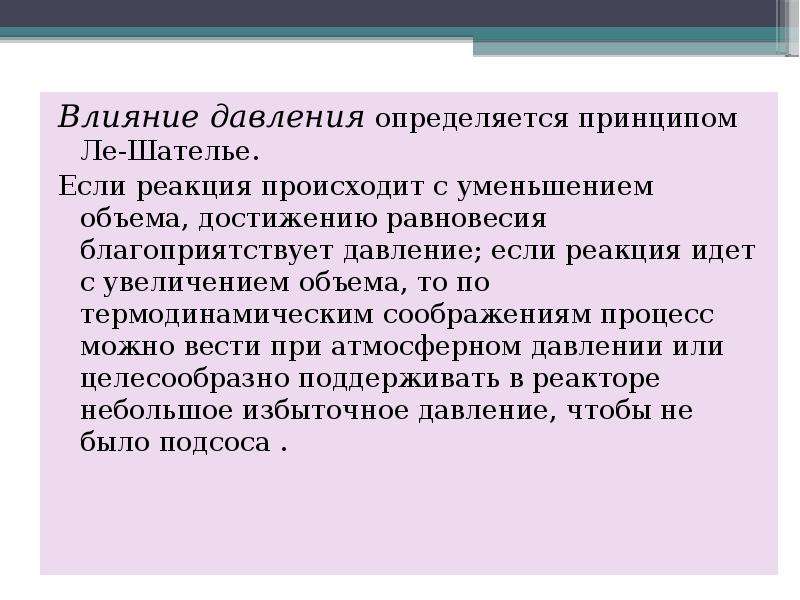

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Технологические характеристики твердых катализаторов.

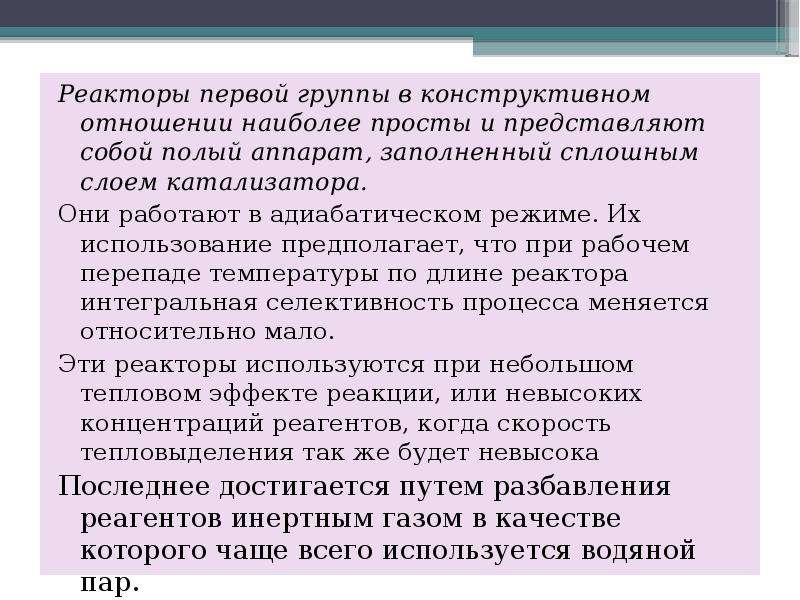

Слайд 19

Описание слайда:

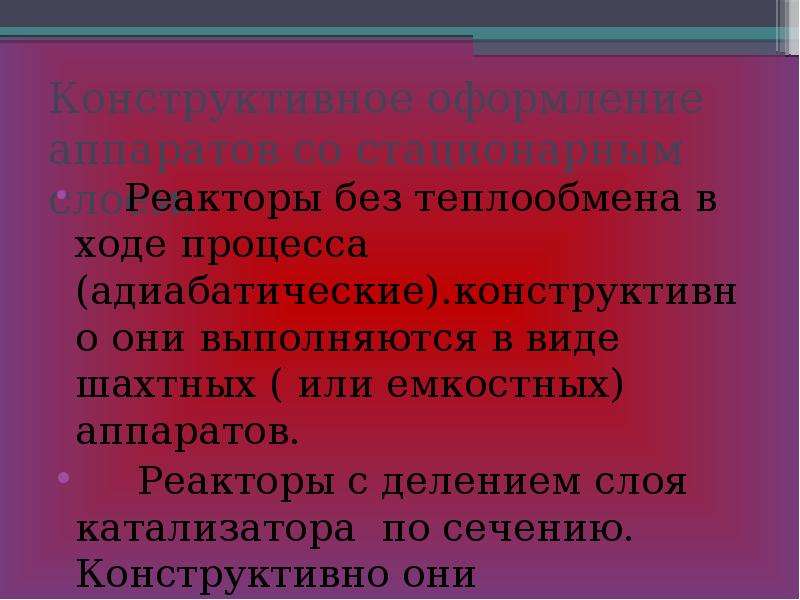

Конструктивное оформление аппаратов со стационарным слоем.

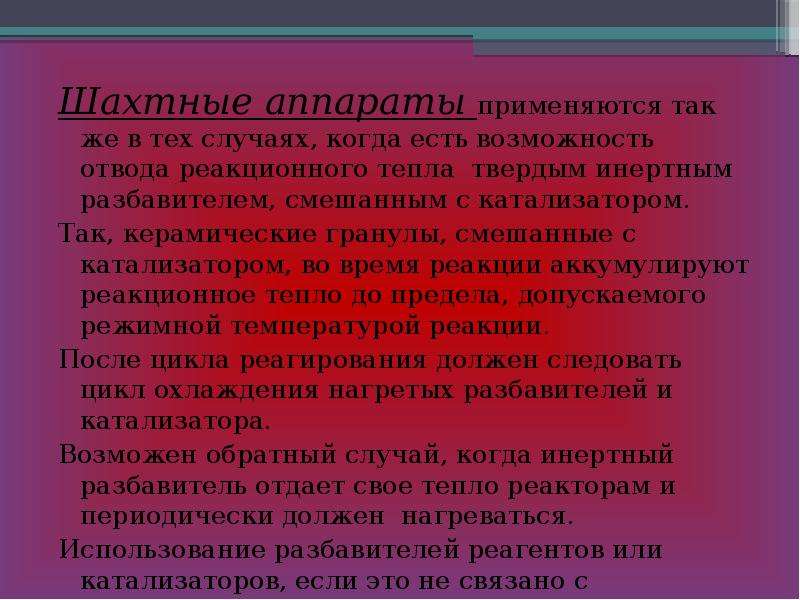

Слайд 20

Описание слайда:

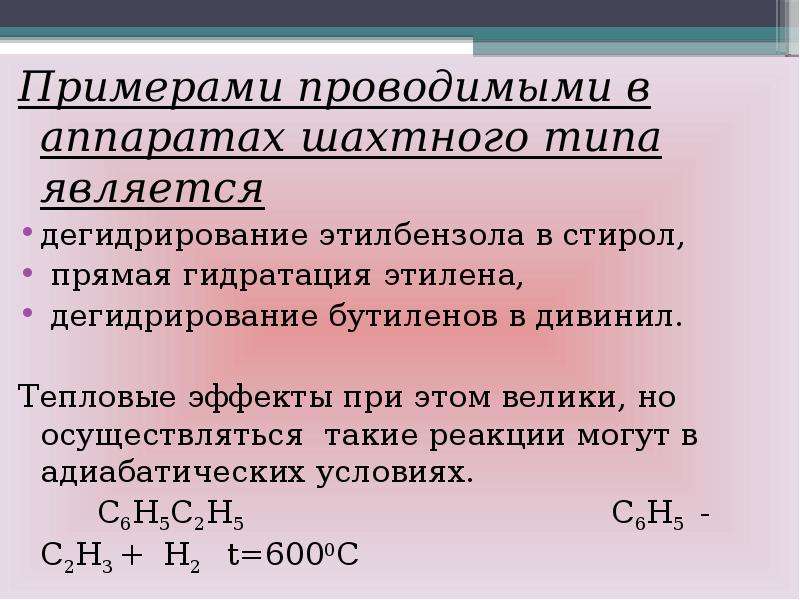

Слайд 21

Описание слайда:

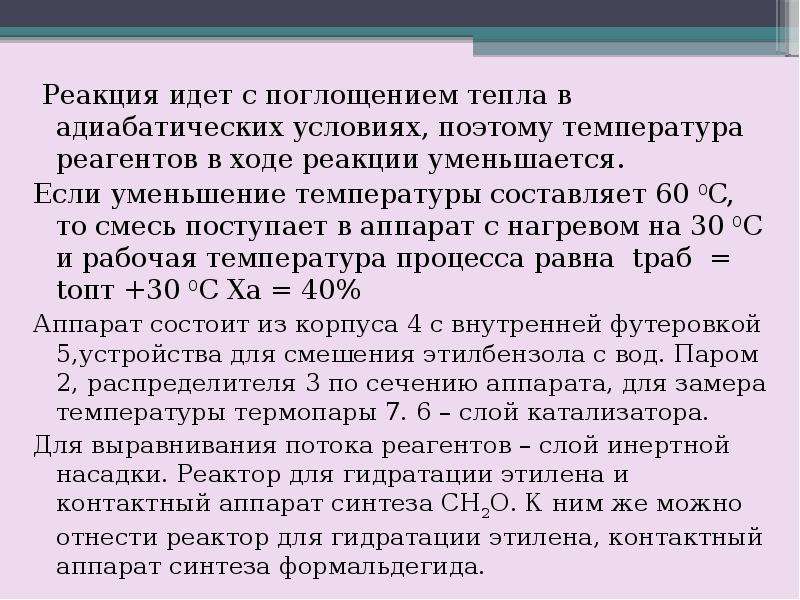

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

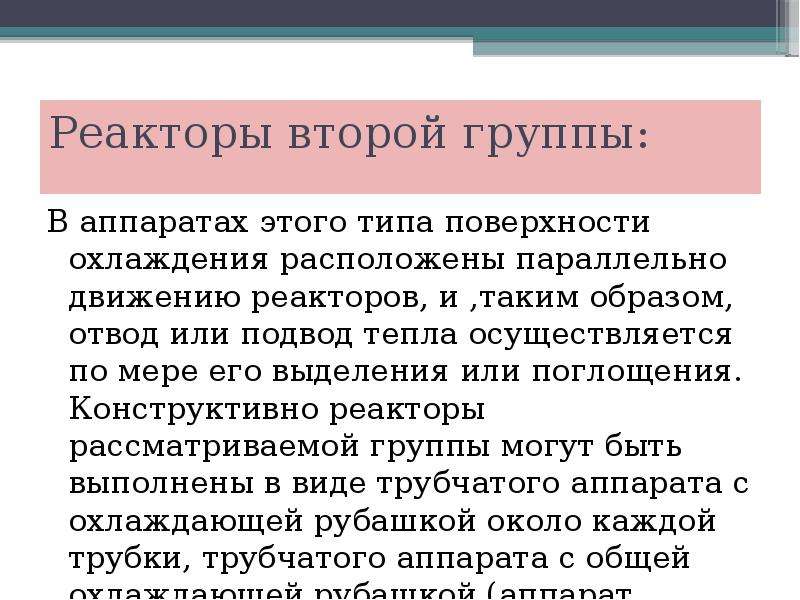

Реакторы второй группы:

Слайд 25

Описание слайда:

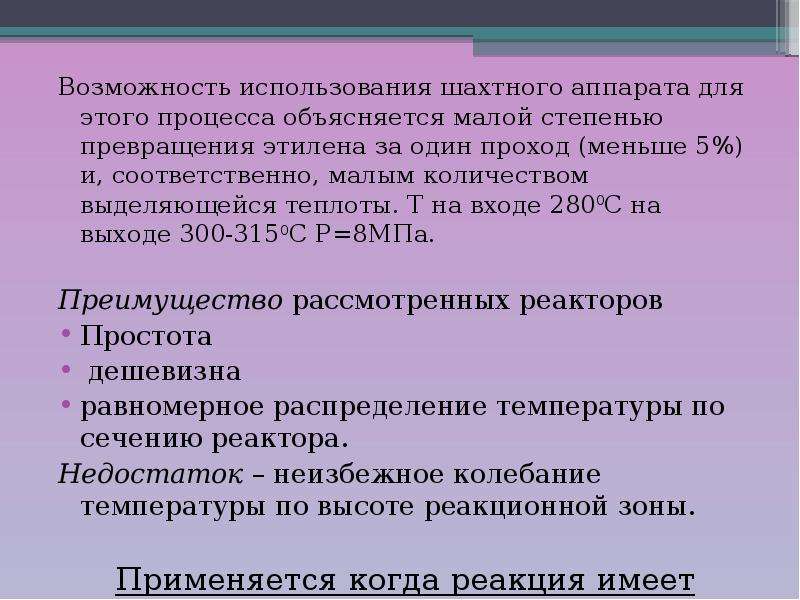

Реактор гидратации этилена.

Слайд 26

Описание слайда:

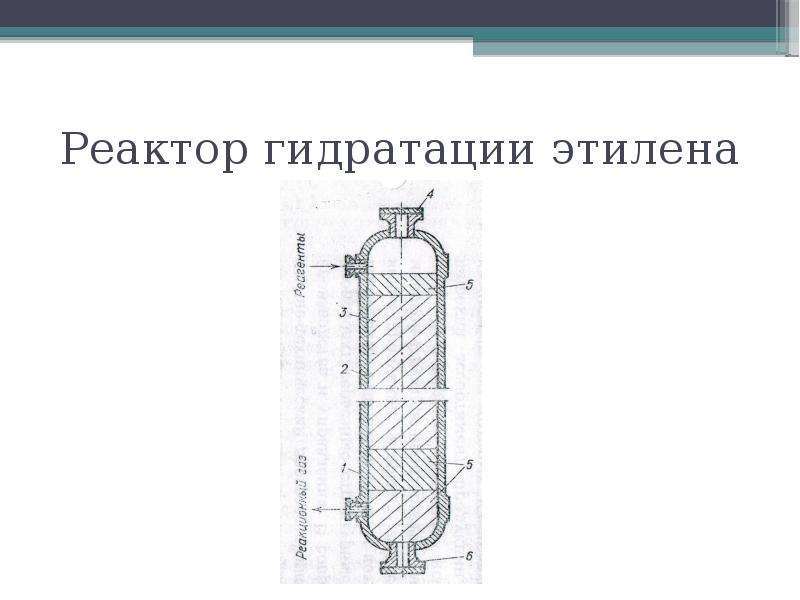

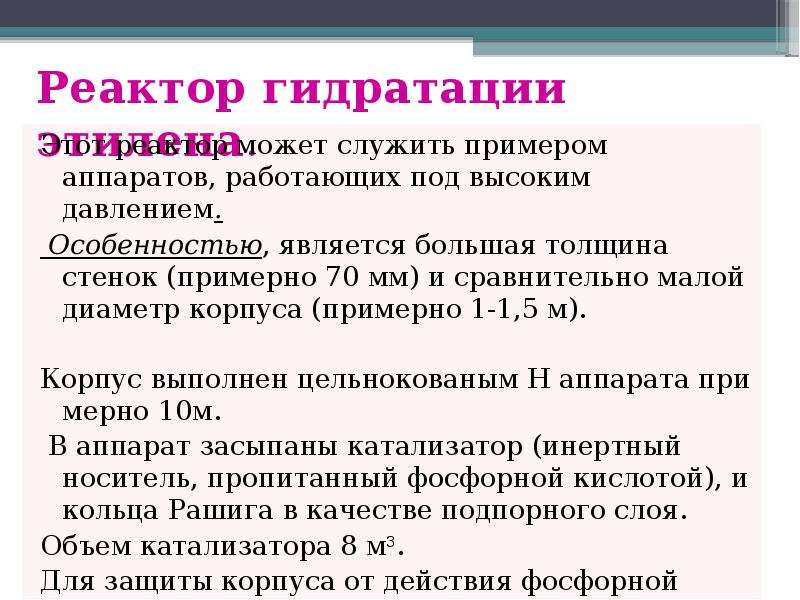

Реактор гидратации этилена

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

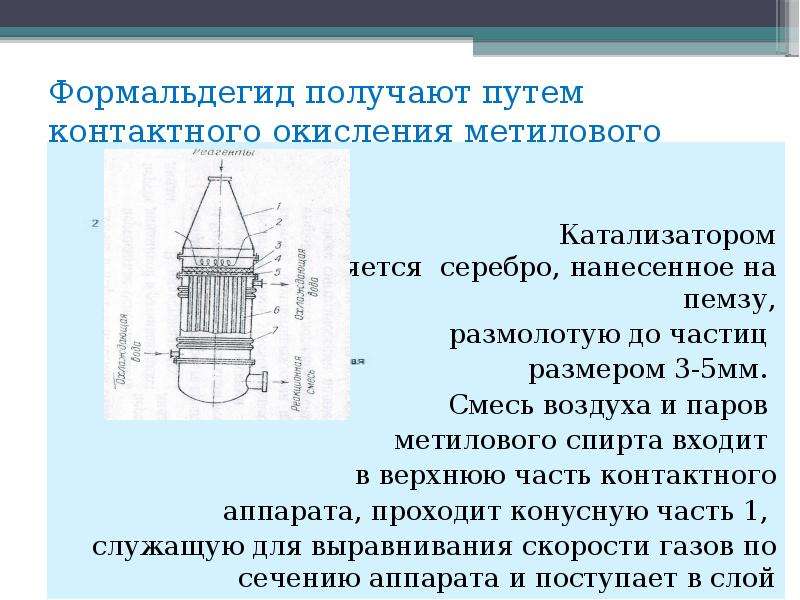

Формальдегид получают путем контактного окисления метилового спирта кислородом воздуха

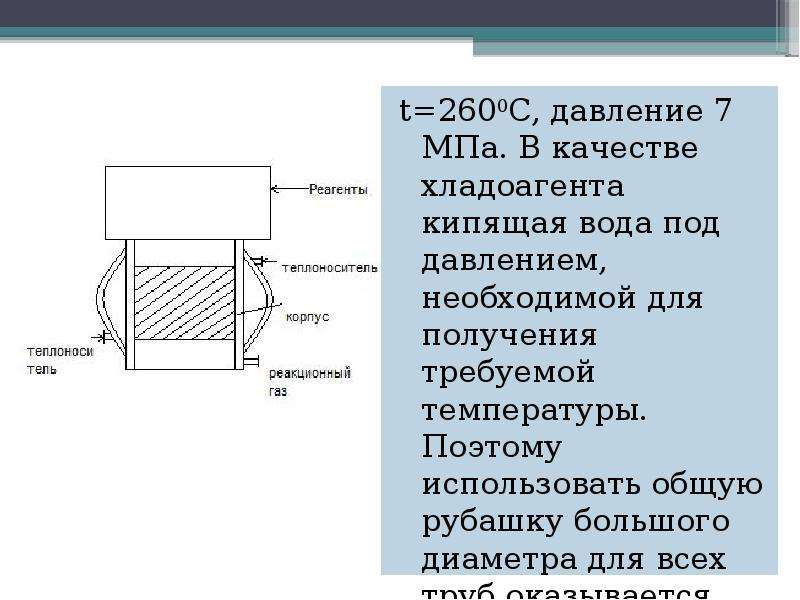

Слайд 29

Описание слайда:

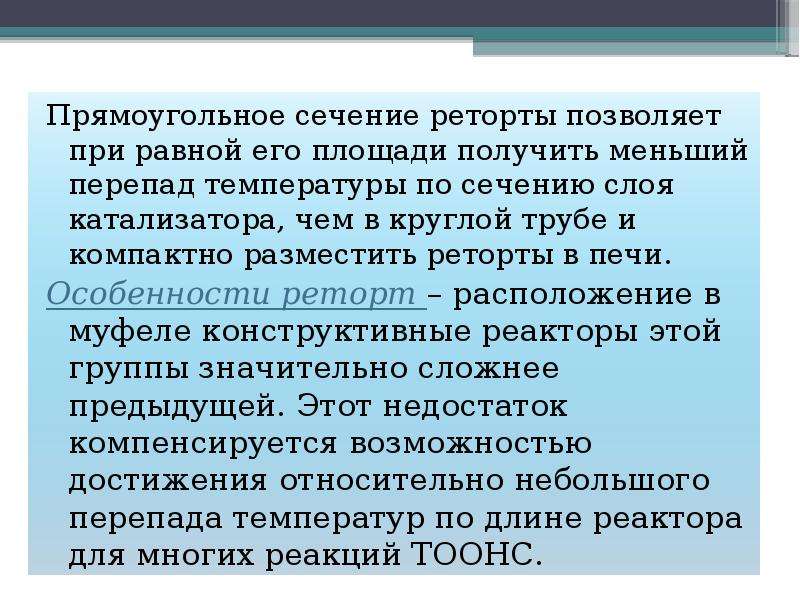

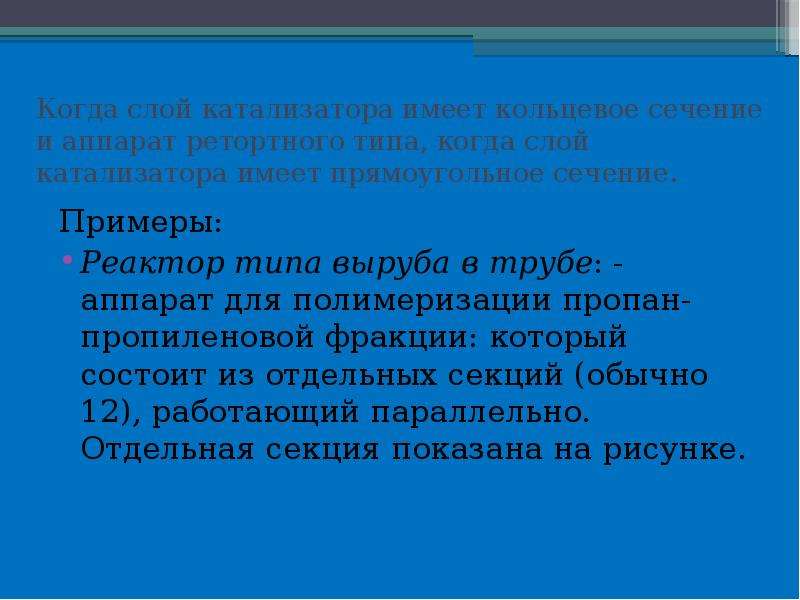

Когда слой катализатора имеет кольцевое сечение и аппарат ретортного типа, когда слой катализатора имеет прямоугольное сечение.

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

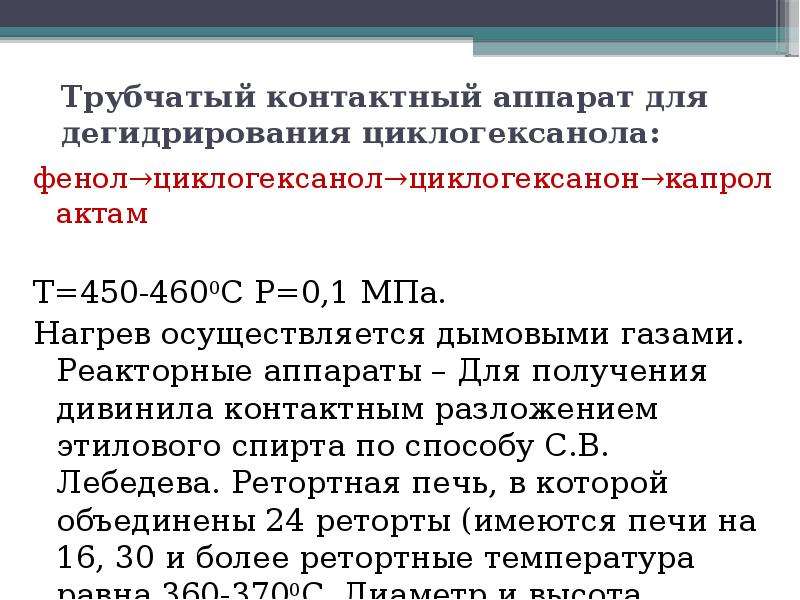

Трубчатый контактный аппарат для дегидрирования циклогексанола:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

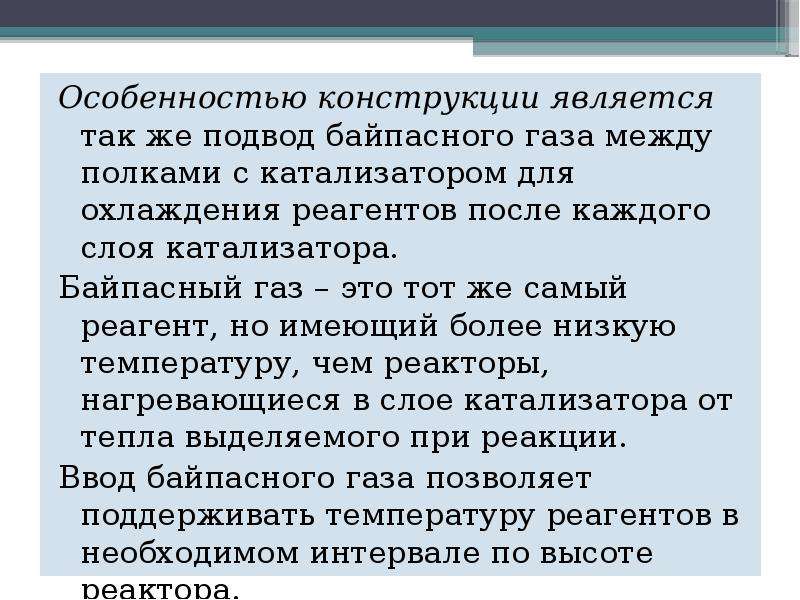

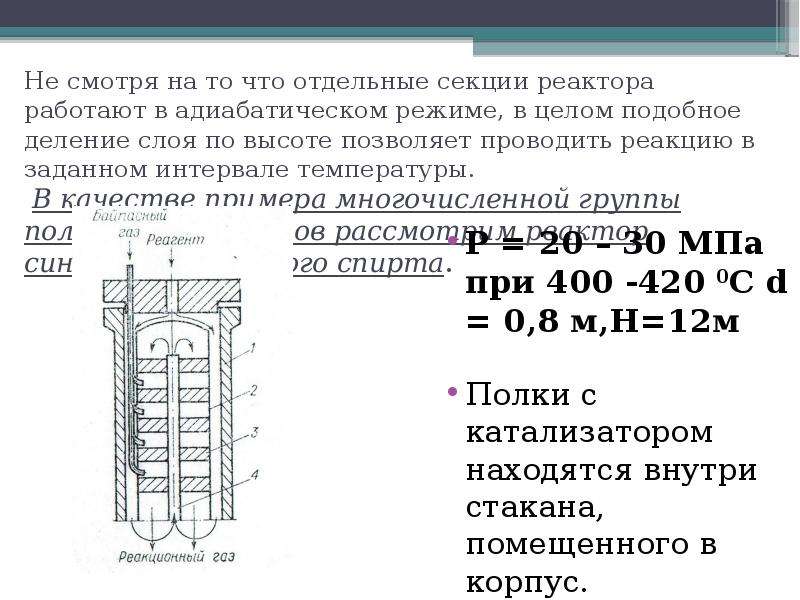

Не смотря на то что отдельные секции реактора работают в адиабатическом режиме, в целом подобное деление слоя по высоте позволяет проводить реакцию в заданном интервале температуры. В качестве примера многочисленной группы полочных аппаратов рассмотрим реактор синтеза метилового спирта.

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

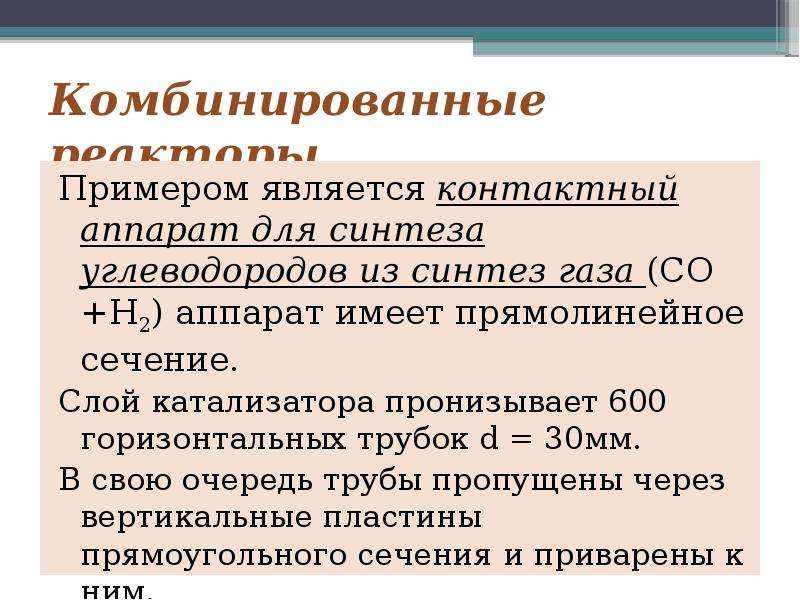

Комбинированные реакторы.

Слайд 36

Описание слайда:

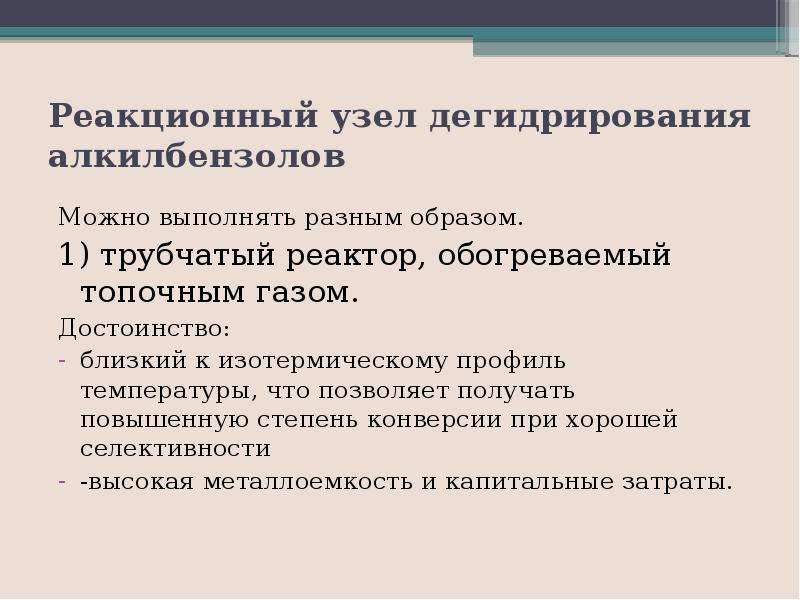

Реакционный узел дегидрирования алкилбензолов

Слайд 37

Описание слайда:

Дегидрирование Этилбензола

Слайд 38

Описание слайда:

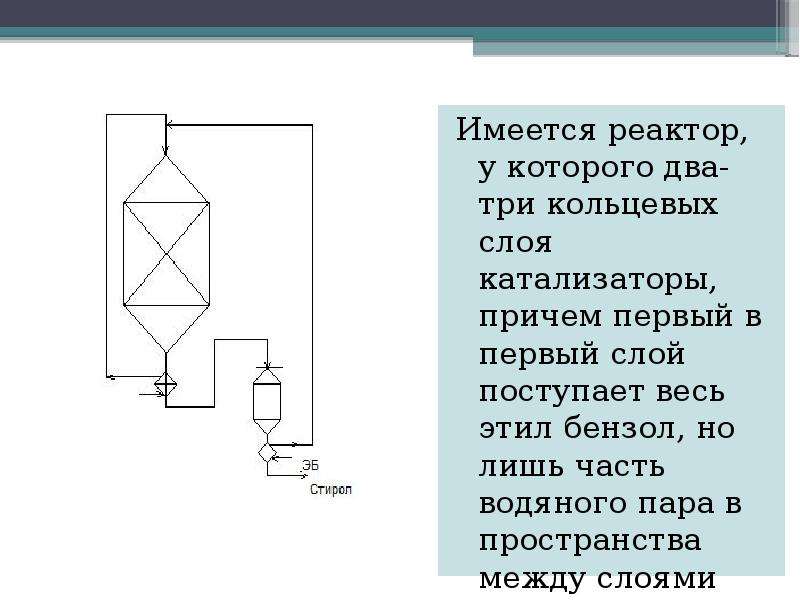

2) Адиабатический реактор

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

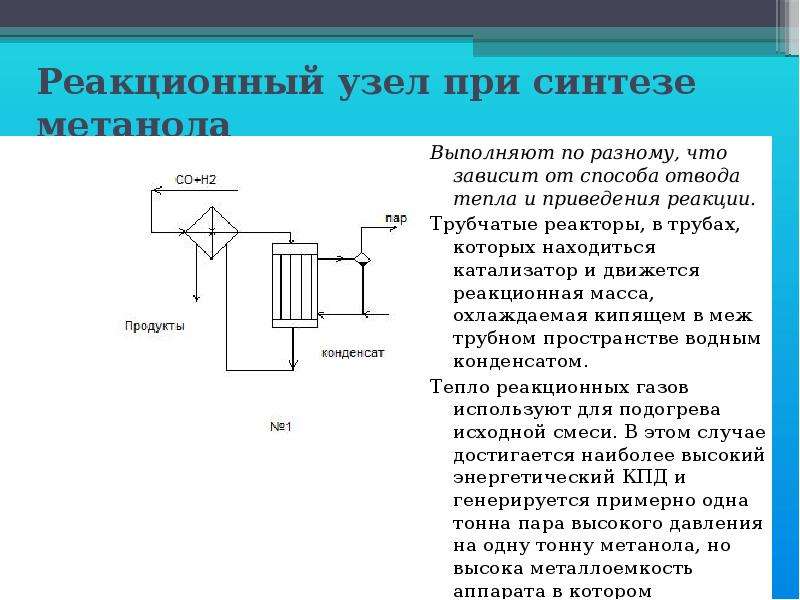

Реакционный узел при синтезе метанола

Слайд 41

Описание слайда:

Наибольшее распространение получили поэтому адиабатические реакторы с несколькими (обычно с четырьмя) слоями катализатора

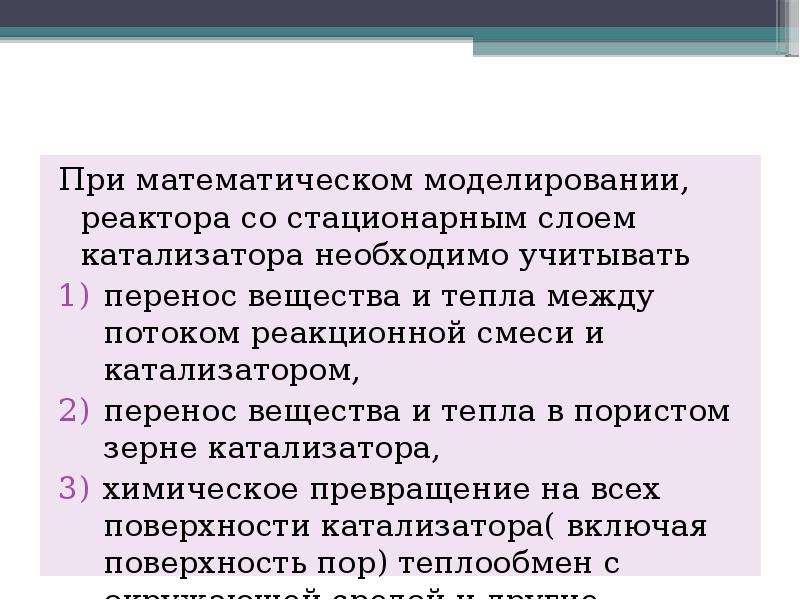

Слайд 42

Описание слайда:

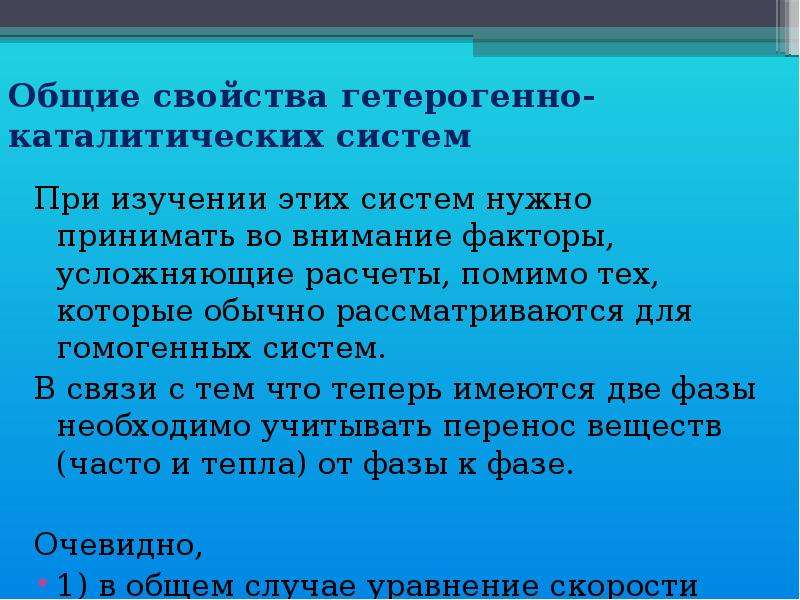

Общие свойства гетерогенно-каталитических систем

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

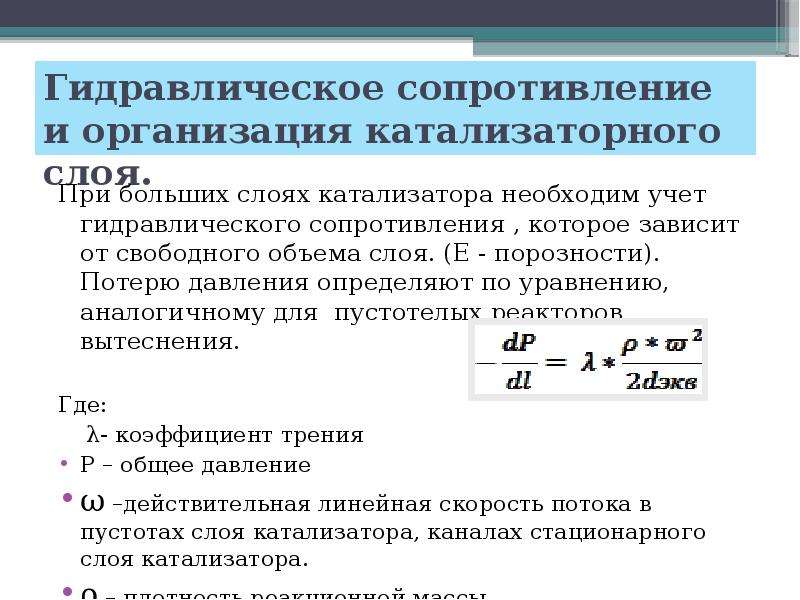

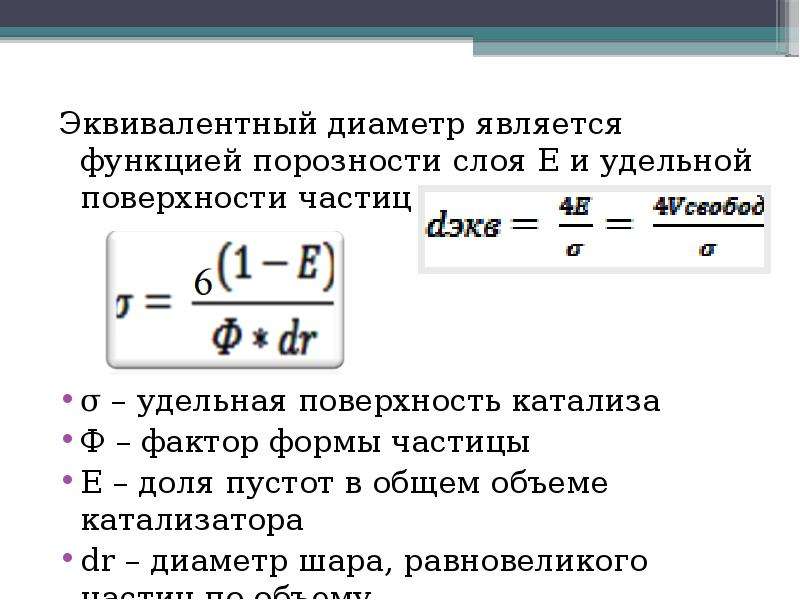

Гидравлическое сопротивление и организация катализаторного слоя.

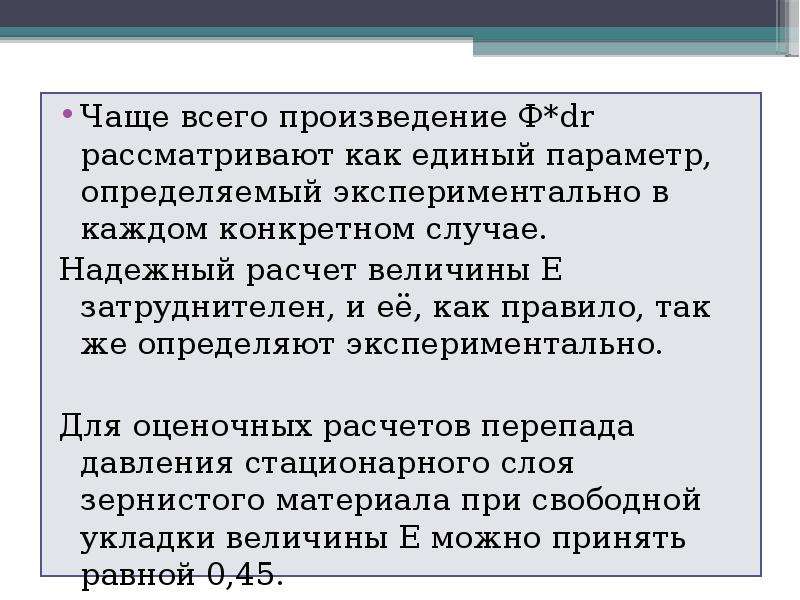

Слайд 45

Описание слайда:

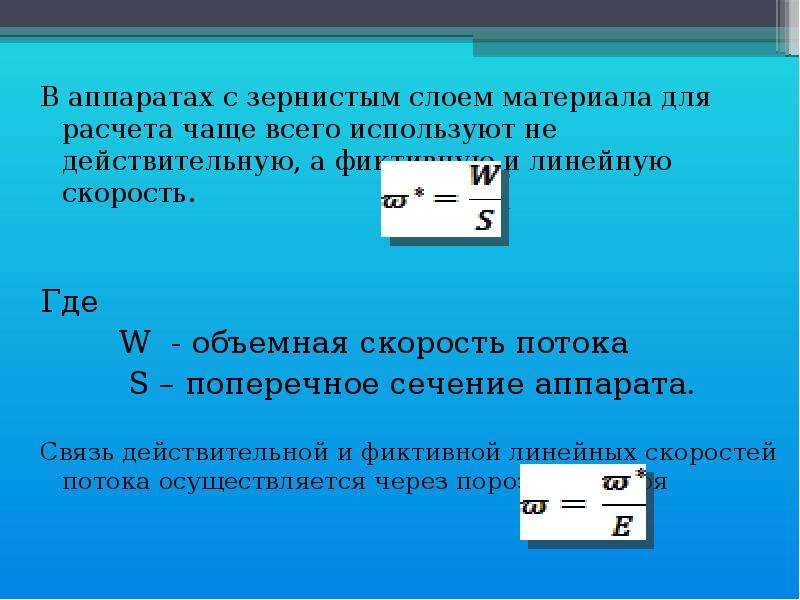

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Учитывая полученные соотношения, можно написать:

Слайд 49

Описание слайда:

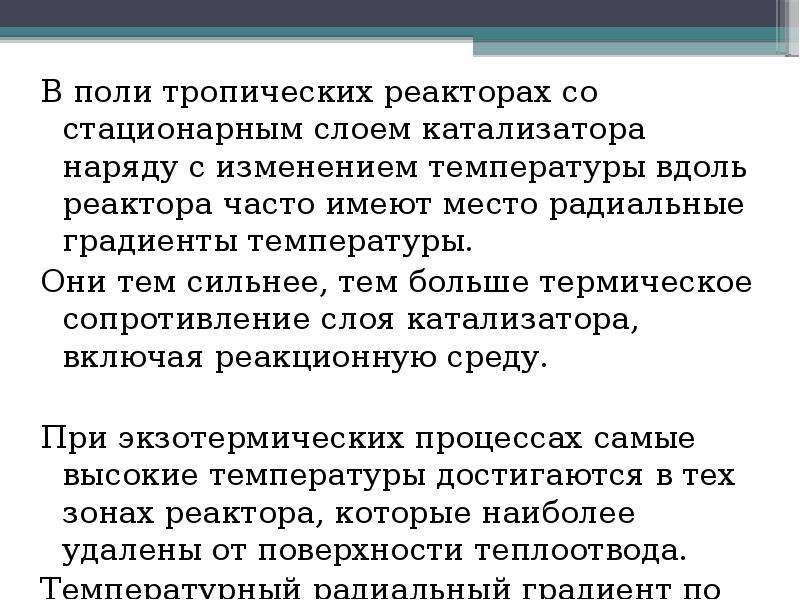

Слайд 50

Описание слайда:

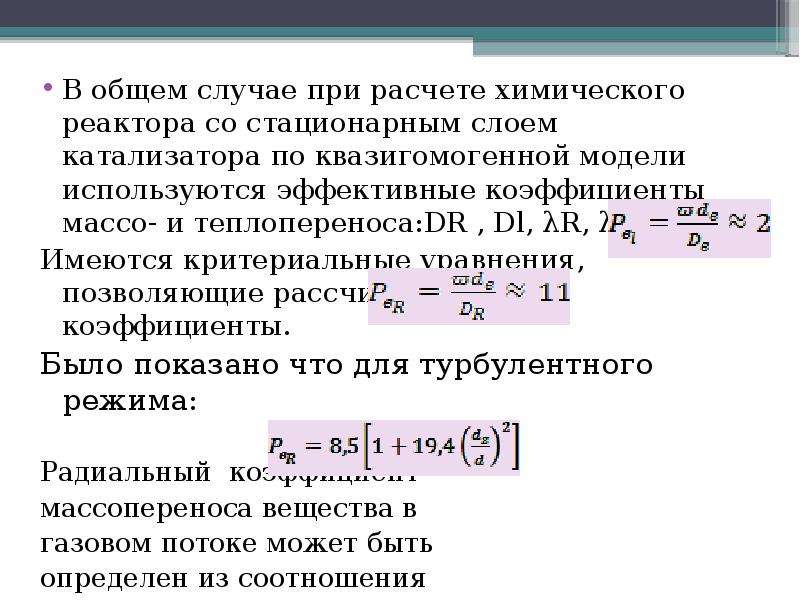

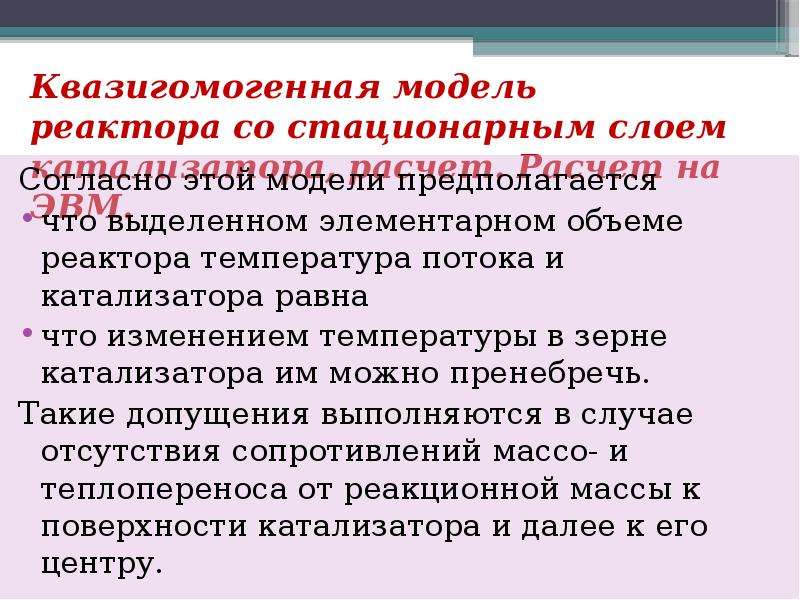

Квазигомогенная модель реактора со стационарным слоем катализатора, расчет. Расчет на ЭВМ.

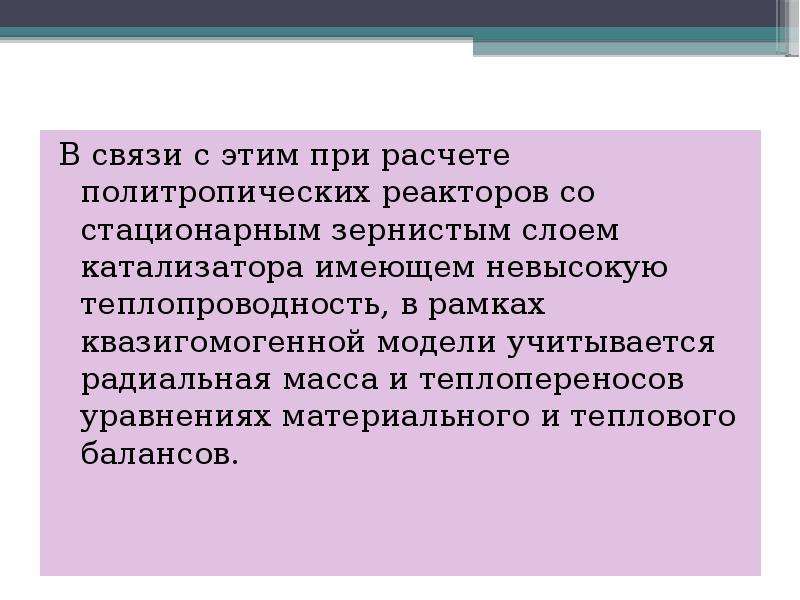

Слайд 51

Описание слайда:

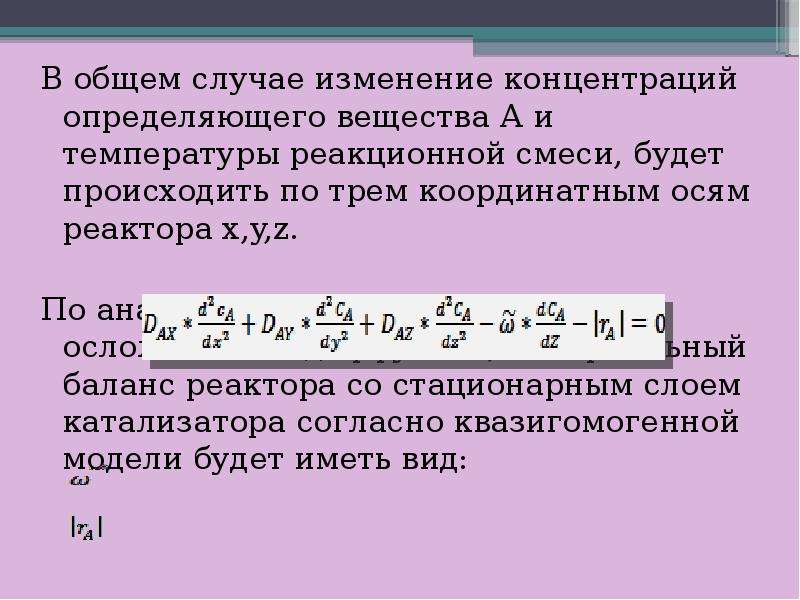

Слайд 52

Описание слайда:

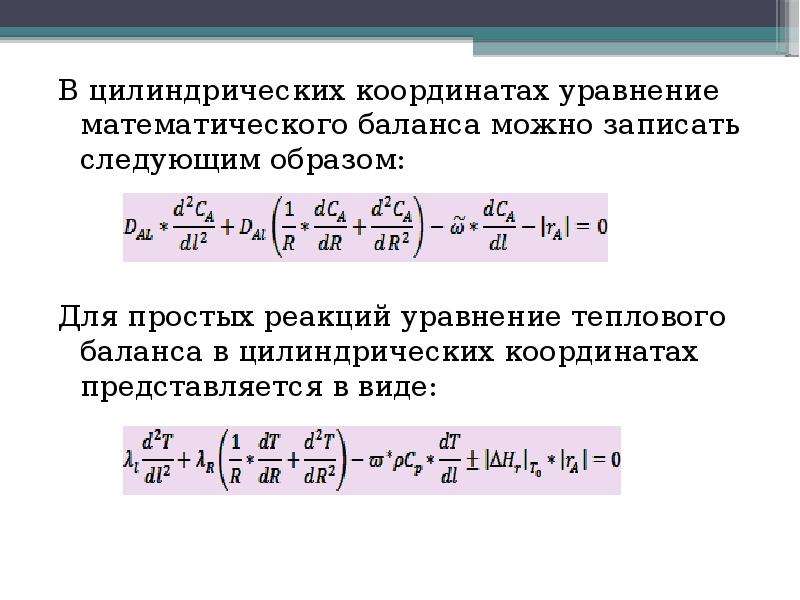

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

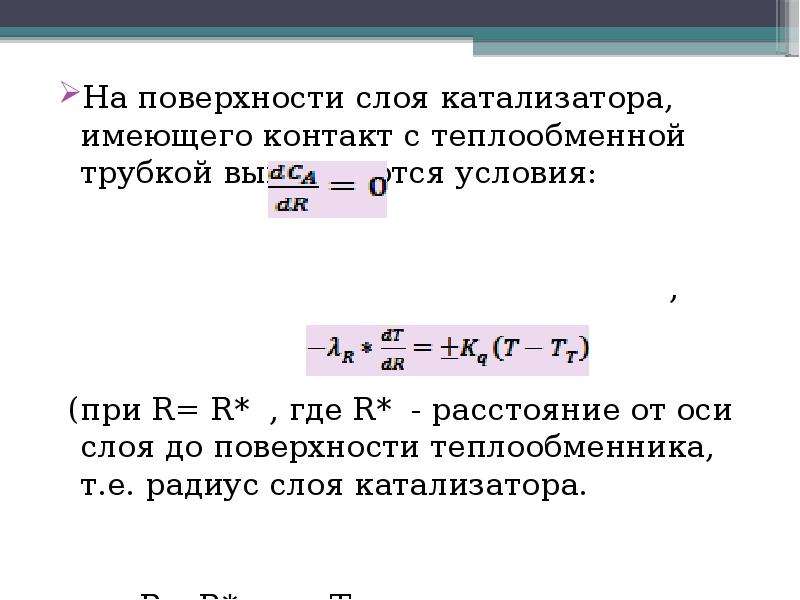

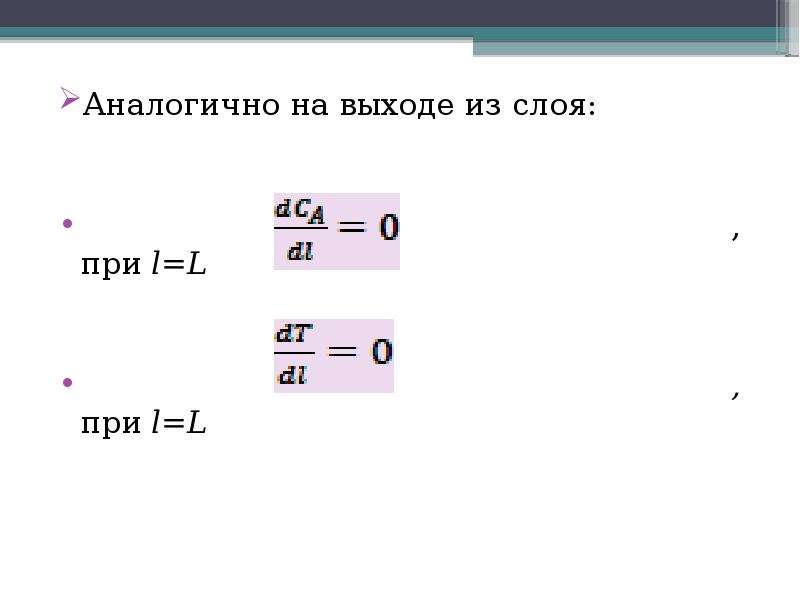

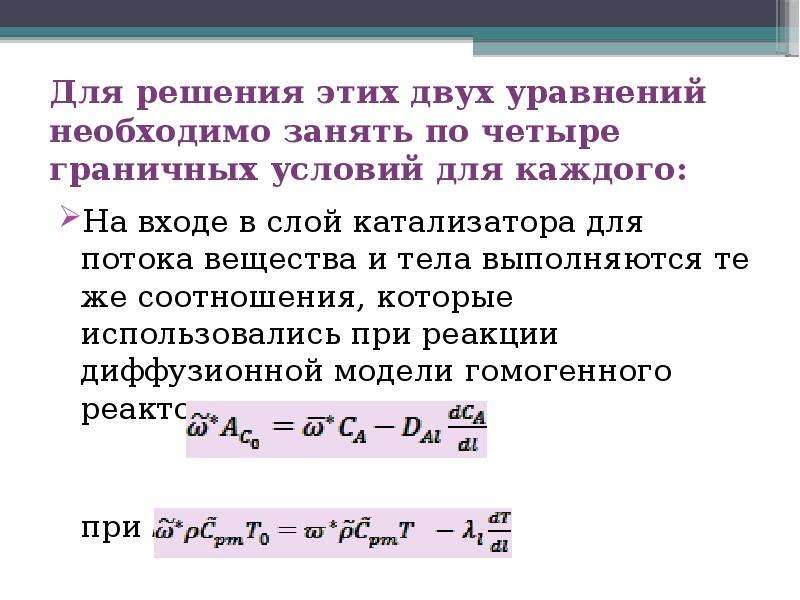

Для решения этих двух уравнений необходимо занять по четыре граничных условий для каждого:

Слайд 56

Описание слайда:

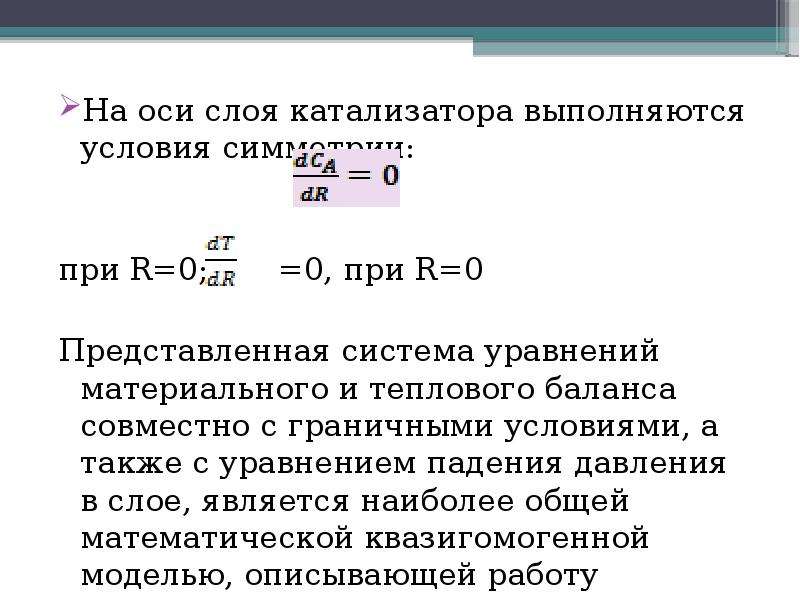

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

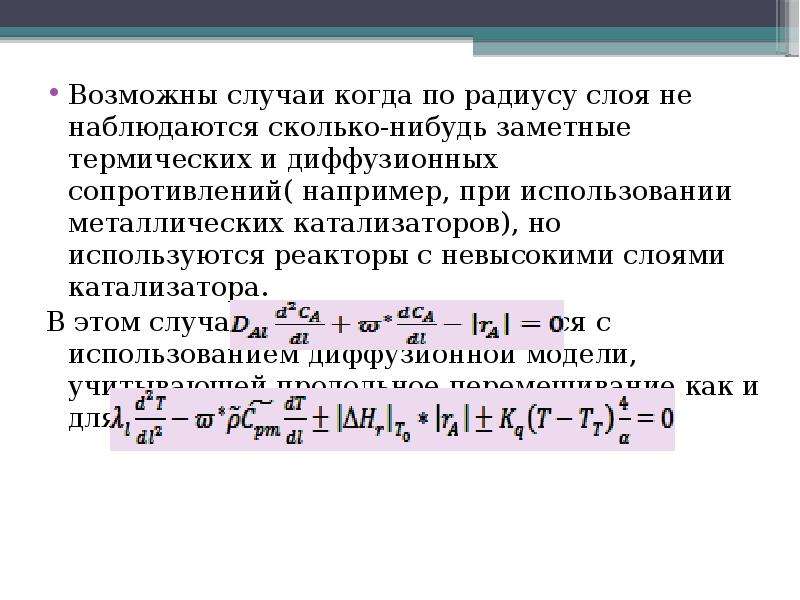

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

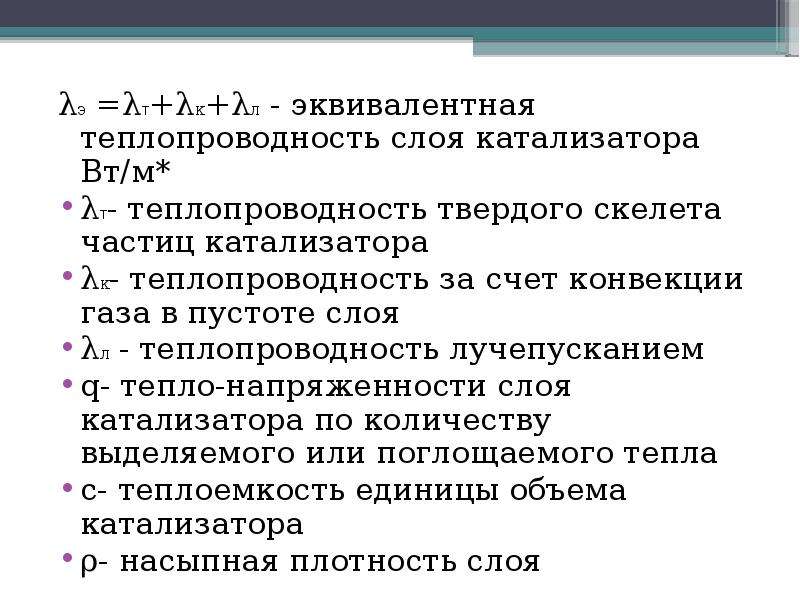

Слайд 62

Описание слайда:

Тепловые процессы в слое катализатора

Слайд 63

Описание слайда:

Слайд 64

Описание слайда:

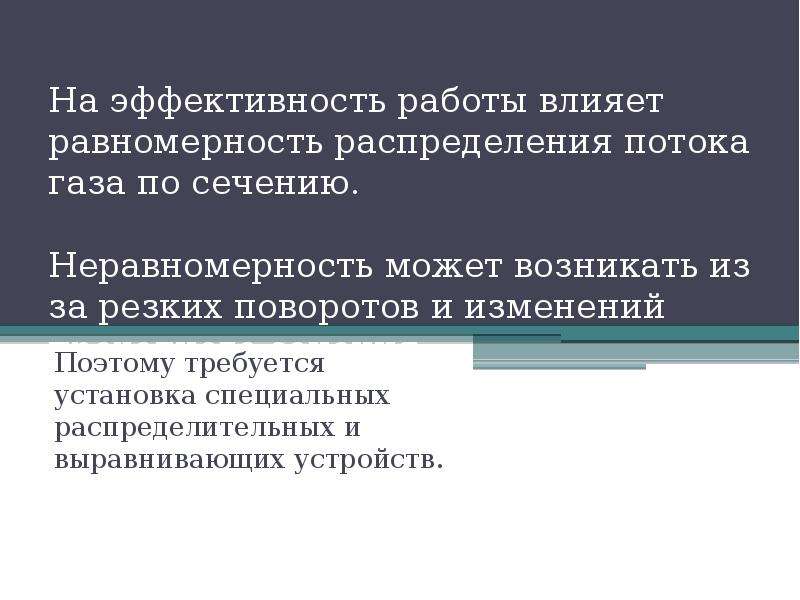

На эффективность работы влияет равномерность распределения потока газа по сечению. Неравномерность может возникать из за резких поворотов и изменений проходного сечения. Поэтому требуется установка специальных распределительных и выравнивающих устройств.

Слайд 65

Описание слайда:

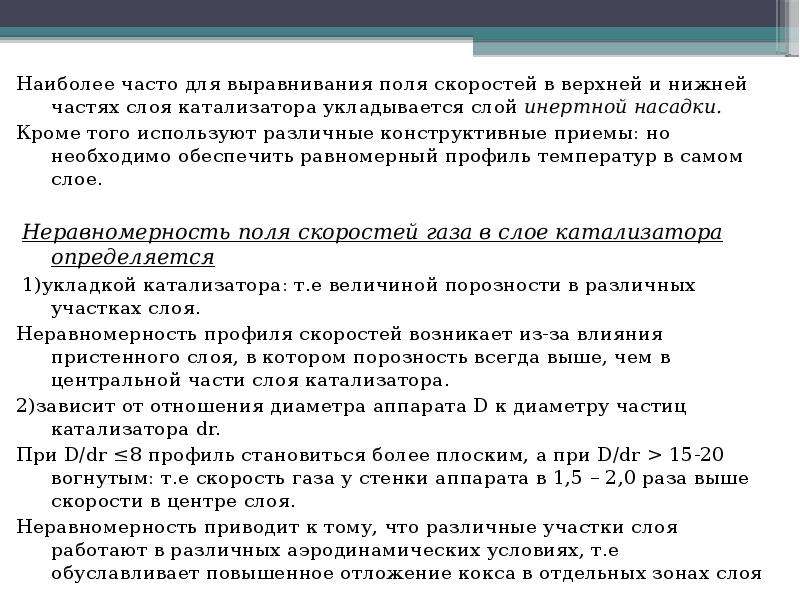

Наиболее часто для выравнивания поля скоростей в верхней и нижней частях слоя катализатора укладывается слой инертной насадки. Наиболее часто для выравнивания поля скоростей в верхней и нижней частях слоя катализатора укладывается слой инертной насадки. Кроме того используют различные конструктивные приемы: но необходимо обеспечить равномерный профиль температур в самом слое. Неравномерность поля скоростей газа в слое катализатора определяется 1)укладкой катализатора: т.е величиной порозности в различных участках слоя. Неравномерность профиля скоростей возникает из-за влияния пристенного слоя, в котором порозность всегда выше, чем в центральной части слоя катализатора. 2)зависит от отношения диаметра аппарата D к диаметру частиц катализатора dr. При D/dr ≤8 профиль становиться более плоским, а при D/dr > 15-20 вогнутым: т.е скорость газа у стенки аппарата в 1,5 – 2,0 раза выше скорости в центре слоя. Неравномерность приводит к тому, что различные участки слоя работают в различных аэродинамических условиях, т.е обуславливает повышенное отложение кокса в отдельных зонах слоя

Слайд 66

Описание слайда:

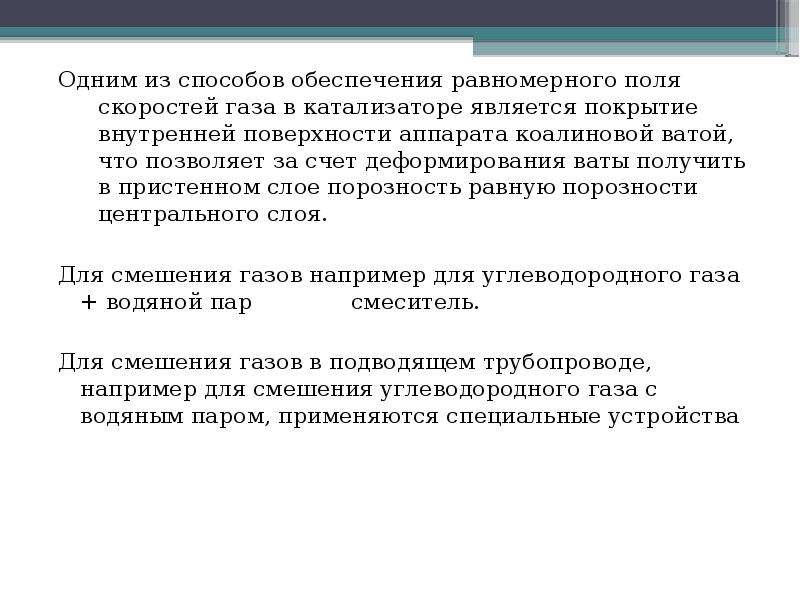

Одним из способов обеспечения равномерного поля скоростей газа в катализаторе является покрытие внутренней поверхности аппарата коалиновой ватой, что позволяет за счет деформирования ваты получить в пристенном слое порозность равную порозности центрального слоя. Одним из способов обеспечения равномерного поля скоростей газа в катализаторе является покрытие внутренней поверхности аппарата коалиновой ватой, что позволяет за счет деформирования ваты получить в пристенном слое порозность равную порозности центрального слоя. Для смешения газов например для углеводородного газа + водяной пар смеситель. Для смешения газов в подводящем трубопроводе, например для смешения углеводородного газа с водяным паром, применяются специальные устройства

Слайд 67

Описание слайда:

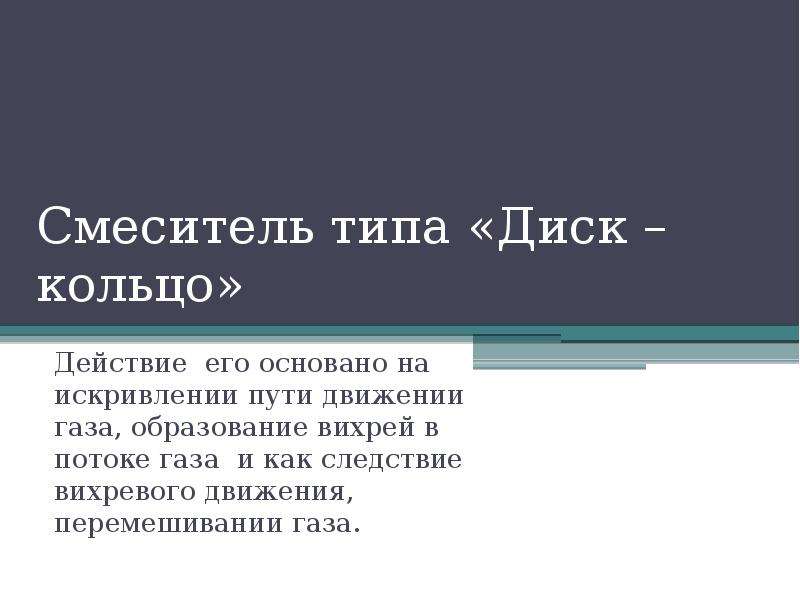

Смеситель типа «Диск – кольцо» Действие его основано на искривлении пути движении газа, образование вихрей в потоке газа и как следствие вихревого движения, перемешивании газа.

Слайд 68

Описание слайда:

Трубчатый смеситель - более сложен по конструкции, но более эффективен Действие его основано на том, что перемешивающиеся газы разделяются на множество параллельных потоков. При этом потоки одного газа направляются между потоками другого газа. Кроме того, потоки газа, проходящие по межтрубному пространству получают в колпачках направление перпендикулярное направлению потоков газов движущихся по трубному пространству. достигается эффект перемешивания.

Слайд 69

Описание слайда:

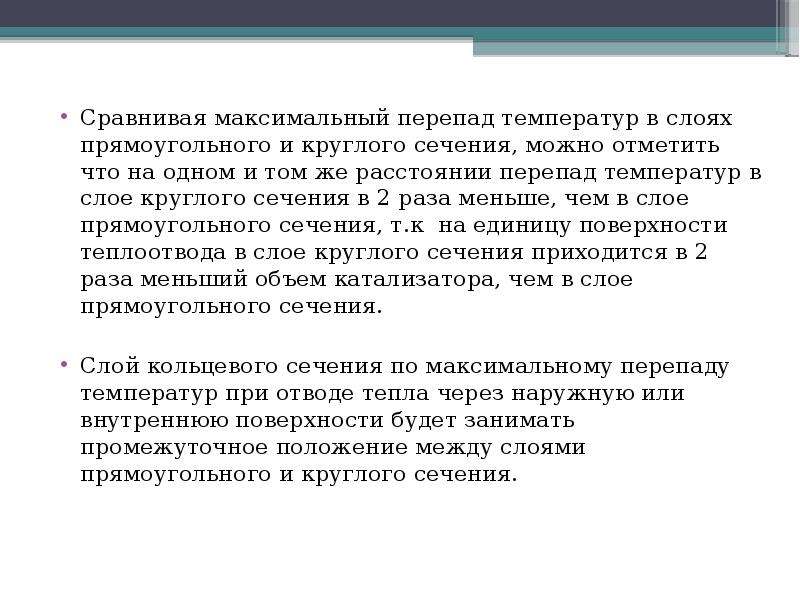

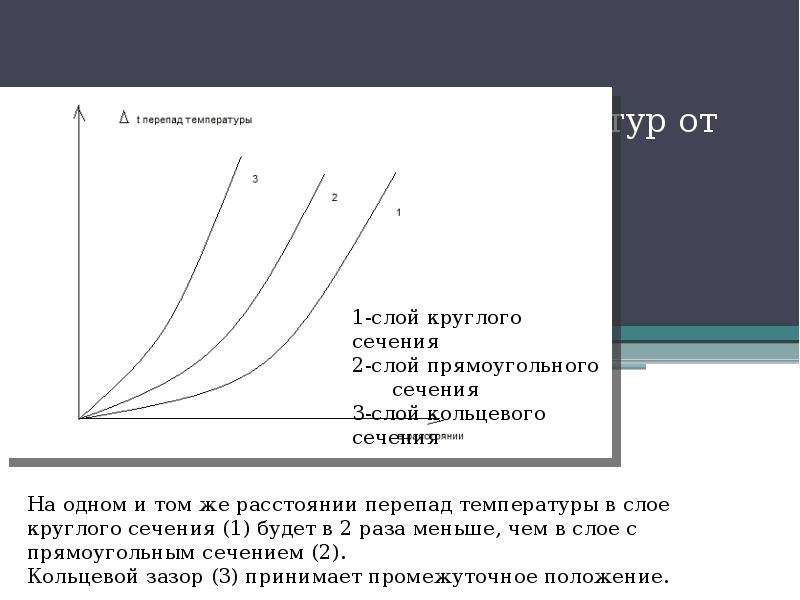

Сравнивая максимальный перепад температур в слоях прямоугольного и круглого сечения, можно отметить что на одном и том же расстоянии перепад температур в слое круглого сечения в 2 раза меньше, чем в слое прямоугольного сечения, т.к на единицу поверхности теплоотвода в слое круглого сечения приходится в 2 раза меньший объем катализатора, чем в слое прямоугольного сечения. Сравнивая максимальный перепад температур в слоях прямоугольного и круглого сечения, можно отметить что на одном и том же расстоянии перепад температур в слое круглого сечения в 2 раза меньше, чем в слое прямоугольного сечения, т.к на единицу поверхности теплоотвода в слое круглого сечения приходится в 2 раза меньший объем катализатора, чем в слое прямоугольного сечения. Слой кольцевого сечения по максимальному перепаду температур при отводе тепла через наружную или внутреннюю поверхности будет занимать промежуточное положение между слоями прямоугольного и круглого сечения.
