Слайд 1

Описание слайда:

Лекція 7 Усушка деревини: показники і методи визначення. Волого- та водопоглинання деревини, розбухання деревини, тиск розбухання

Слайд 2

Описание слайда:

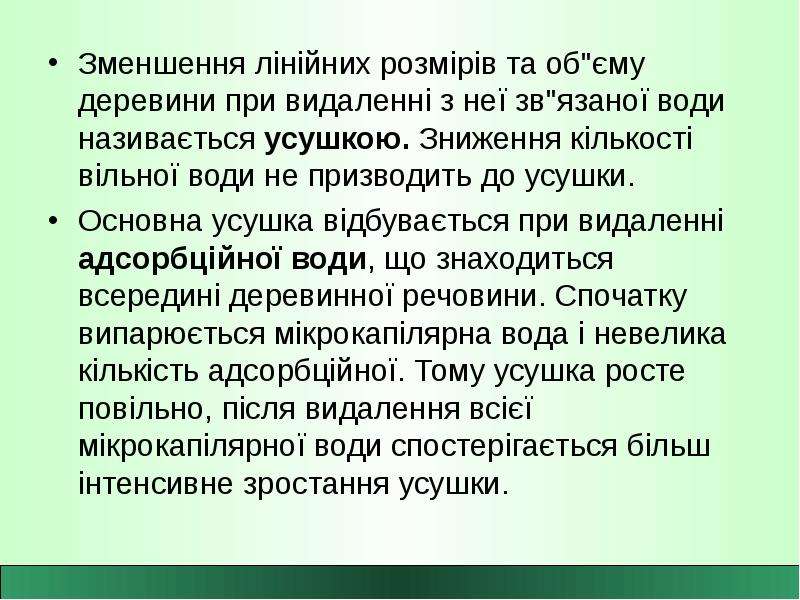

Зменшення лінійних розмірів та об"єму деревини при видаленні з неї зв"язаної води називається усушкою. Зниження кількості вільної води не призводить до усушки. Зменшення лінійних розмірів та об"єму деревини при видаленні з неї зв"язаної води називається усушкою. Зниження кількості вільної води не призводить до усушки. Основна усушка відбувається при видаленні адсорбційної води, що знаходиться всередині деревинної речовини. Спочатку випарюється мікрокапілярна вода і невелика кількість адсорбційної. Тому усушка росте повільно, після видалення всієї мікрокапілярної води спостерігається більш інтенсивне зростання усушки.

Слайд 3

Описание слайда:

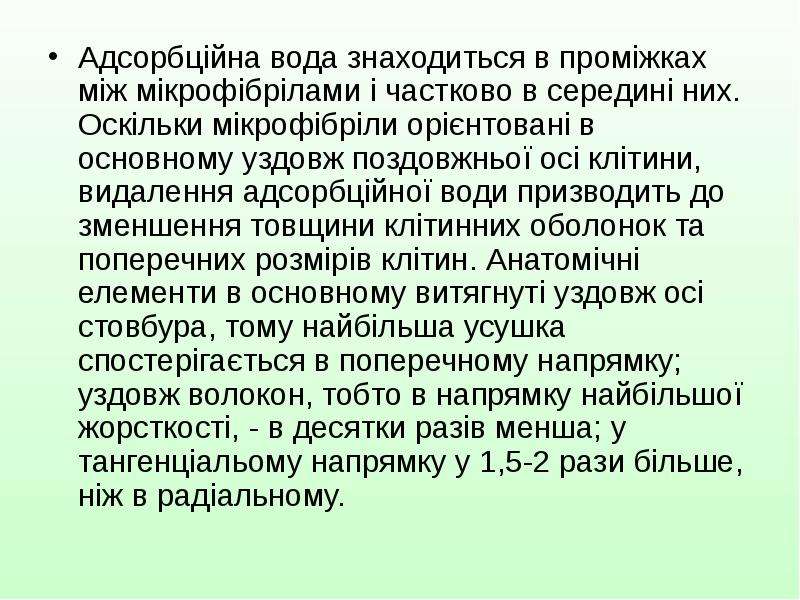

Адсорбційна вода знаходиться в проміжках між мікрофібрілами і частково в середині них. Оскільки мікрофібріли орієнтовані в основному уздовж поздовжньої осі клітини, видалення адсорбційної води призводить до зменшення товщини клітинних оболонок та поперечних розмірів клітин. Анатомічні елементи в основному витягнуті уздовж осі стовбура, тому найбільша усушка спостерігається в поперечному напрямку; уздовж волокон, тобто в напрямку найбільшої жорсткості, - в десятки разів менша; у тангенціальому напрямку у 1,5-2 рази більше, ніж в радіальному. Адсорбційна вода знаходиться в проміжках між мікрофібрілами і частково в середині них. Оскільки мікрофібріли орієнтовані в основному уздовж поздовжньої осі клітини, видалення адсорбційної води призводить до зменшення товщини клітинних оболонок та поперечних розмірів клітин. Анатомічні елементи в основному витягнуті уздовж осі стовбура, тому найбільша усушка спостерігається в поперечному напрямку; уздовж волокон, тобто в напрямку найбільшої жорсткості, - в десятки разів менша; у тангенціальому напрямку у 1,5-2 рази більше, ніж в радіальному.

Слайд 4

Описание слайда:

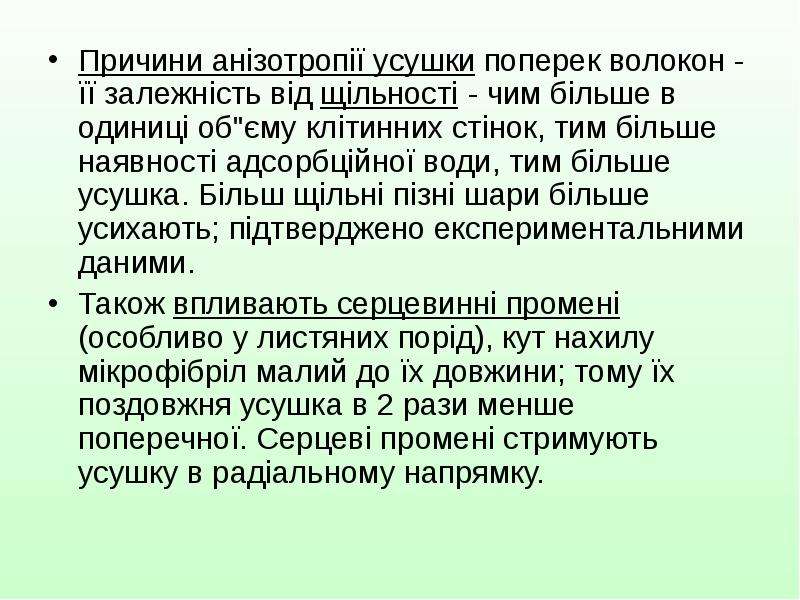

Причини анізотропії усушки поперек волокон - її залежність від щільності - чим більше в одиниці об"єму клітинних стінок, тим більше наявності адсорбційної води, тим більше усушка. Більш щільні пізні шари більше усихають; підтверджено експериментальними даними. Причини анізотропії усушки поперек волокон - її залежність від щільності - чим більше в одиниці об"єму клітинних стінок, тим більше наявності адсорбційної води, тим більше усушка. Більш щільні пізні шари більше усихають; підтверджено експериментальними даними. Також впливають серцевинні промені (особливо у листяних порід), кут нахилу мікрофібріл малий до їх довжини; тому їх поздовжня усушка в 2 рази менше поперечної. Серцеві промені стримують усушку в радіальному напрямку.

Слайд 5

Описание слайда:

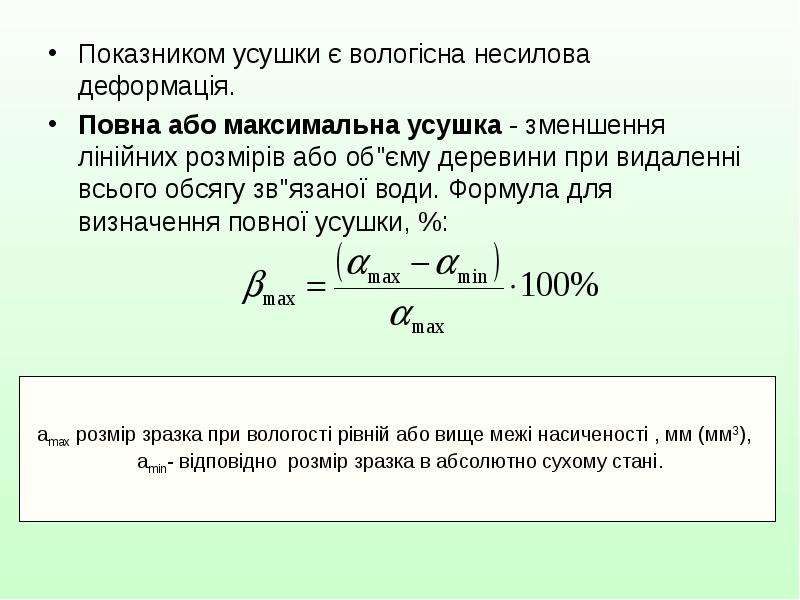

Показником усушки є вологісна несилова деформація. Показником усушки є вологісна несилова деформація. Повна або максимальна усушка - зменшення лінійних розмірів або об"єму деревини при видаленні всього обсягу зв"язаної води. Формула для визначення повної усушки, %:

Слайд 6

Описание слайда:

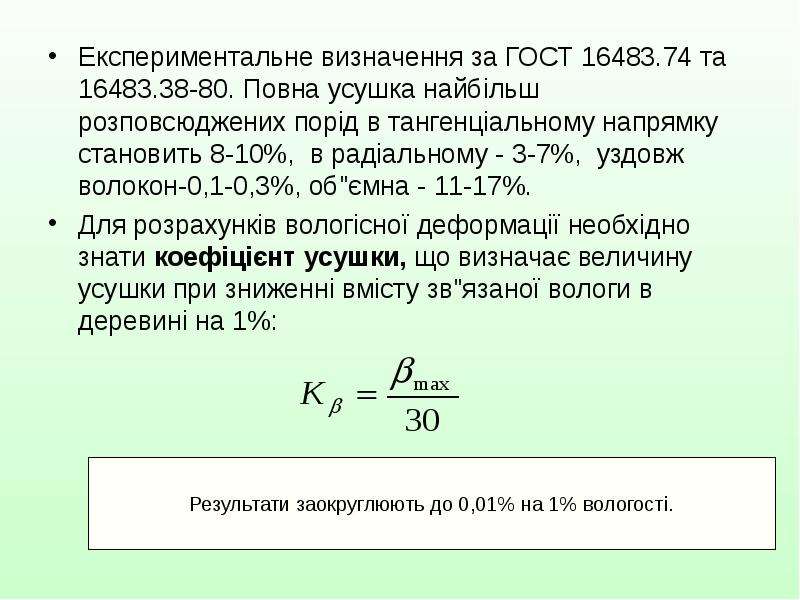

Експериментальне визначення за ГОСТ 16483.74 та 16483.38-80. Повна усушка найбільш розповсюджених порід в тангенціальному напрямку становить 8-10%, в радіальному - 3-7%, уздовж волокон-0,1-0,3%, об"ємна - 11-17%. Експериментальне визначення за ГОСТ 16483.74 та 16483.38-80. Повна усушка найбільш розповсюджених порід в тангенціальному напрямку становить 8-10%, в радіальному - 3-7%, уздовж волокон-0,1-0,3%, об"ємна - 11-17%. Для розрахунків вологісної деформації необхідно знати коефіцієнт усушки, що визначає величину усушки при зниженні вмісту зв"язаної вологи в деревині на 1%:

Слайд 7

Описание слайда:

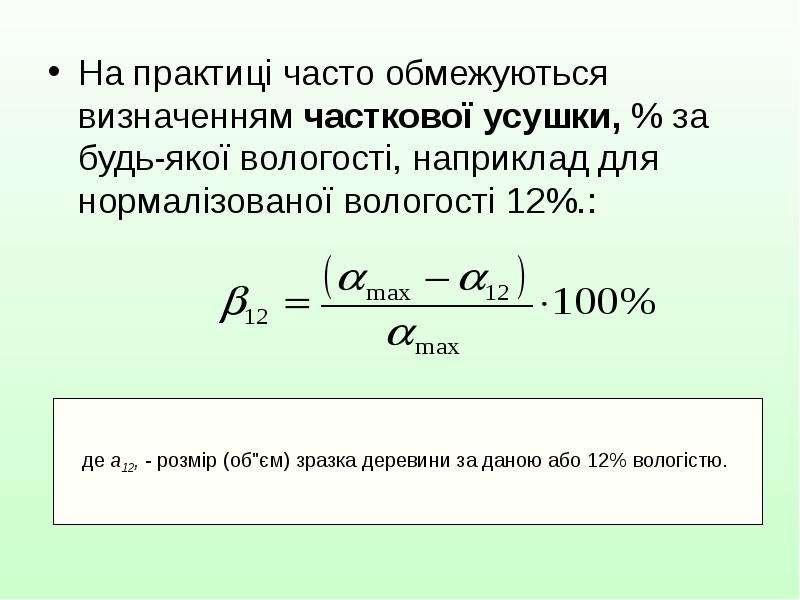

На практиці часто обмежуються визначенням часткової усушки, % за будь-якої вологості, наприклад для нормалізованої вологості 12%.: На практиці часто обмежуються визначенням часткової усушки, % за будь-якої вологості, наприклад для нормалізованої вологості 12%.:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

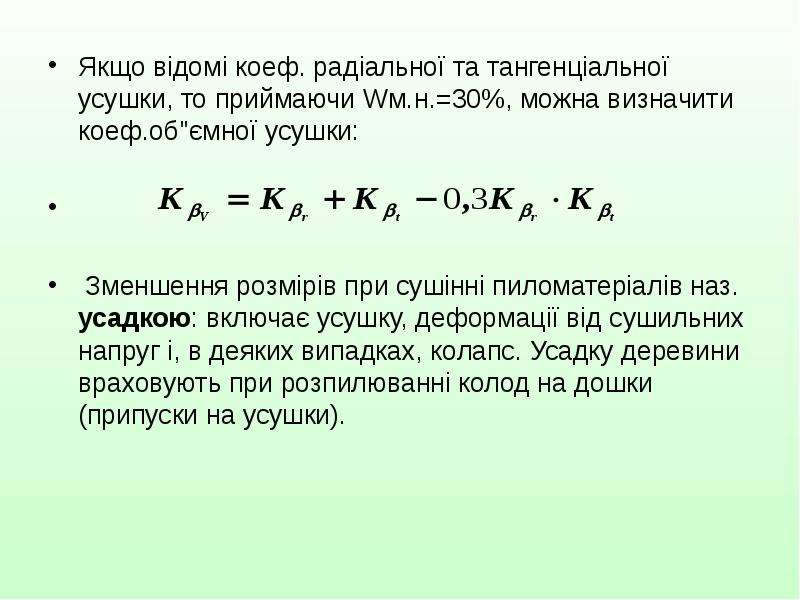

Якщо відомі коеф. радіальної та тангенціальної усушки, то приймаючи Wм.н.=30%, можна визначити коеф.об"ємної усушки: Якщо відомі коеф. радіальної та тангенціальної усушки, то приймаючи Wм.н.=30%, можна визначити коеф.об"ємної усушки: Зменшення розмірів при сушінні пиломатеріалів наз. усадкою: включає усушку, деформації від сушильних напруг і, в деяких випадках, колапс. Усадку деревини враховують при розпилюванні колод на дошки (припуски на усушки).

Слайд 10

Описание слайда:

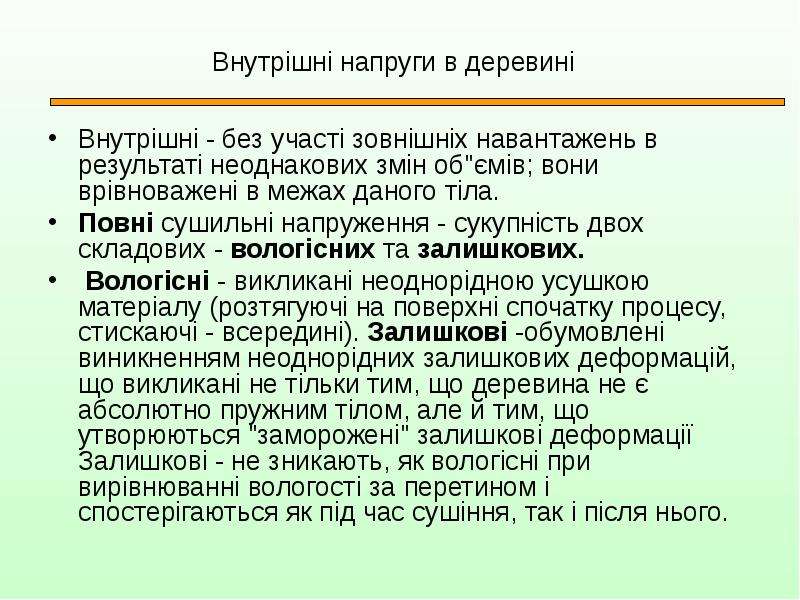

Внутрішні напруги в деревині Внутрішні - без участі зовнішніх навантажень в результаті неоднакових змін об"ємів; вони врівноважені в межах даного тіла. Повні сушильні напруження - сукупність двох складових - вологісних та залишкових. Вологісні - викликані неоднорідною усушкою матеріалу (розтягуючі на поверхні спочатку процесу, стискаючі - всередині). Залишкові -обумовлені виникненням неоднорідних залишкових деформацій, що викликані не тільки тим, що деревина не є абсолютно пружним тілом, але й тим, що утворюються "заморожені" залишкові деформації Залишкові - не зникають, як вологісні при вирівнюванні вологості за перетином і спостерігаються як під час сушіння, так і після нього.

Слайд 11

Описание слайда:

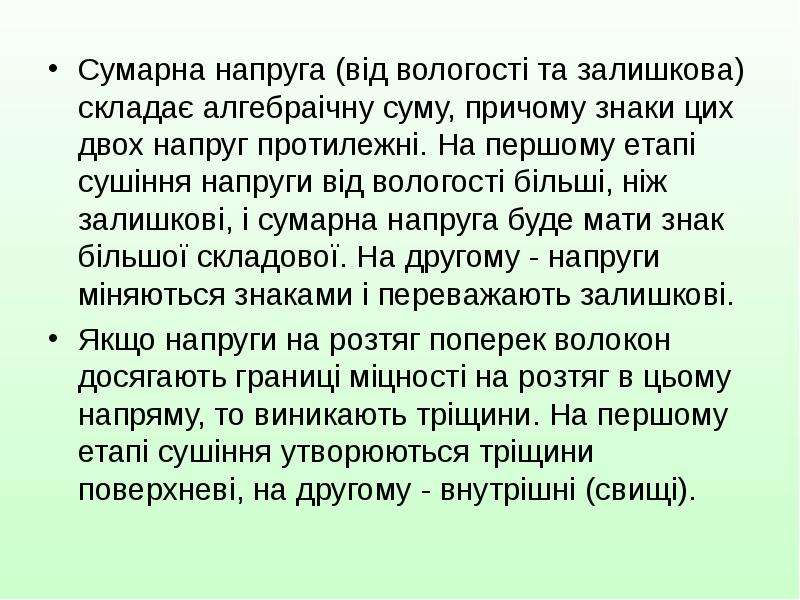

Сумарна напруга (від вологості та залишкова) складає алгебраічну суму, причому знаки цих двох напруг протилежні. На першому етапі сушіння напруги від вологості більші, ніж залишкові, і сумарна напруга буде мати знак більшої складової. На другому - напруги міняються знаками і переважають залишкові. Сумарна напруга (від вологості та залишкова) складає алгебраічну суму, причому знаки цих двох напруг протилежні. На першому етапі сушіння напруги від вологості більші, ніж залишкові, і сумарна напруга буде мати знак більшої складової. На другому - напруги міняються знаками і переважають залишкові. Якщо напруги на розтяг поперек волокон досягають границі міцності на розтяг в цьому напряму, то виникають тріщини. На першому етапі сушіння утворюються тріщини поверхневі, на другому - внутрішні (свищі).

Слайд 12

Описание слайда:

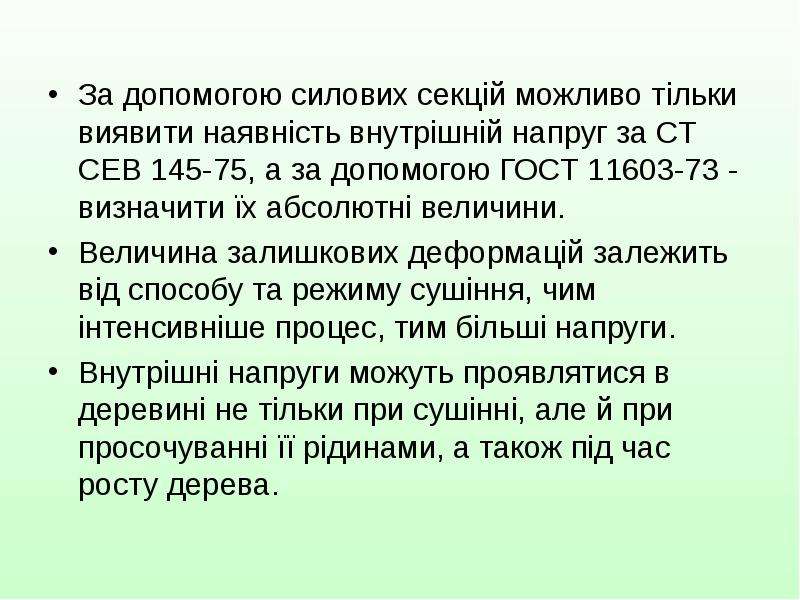

За допомогою силових секцій можливо тільки виявити наявність внутрішній напруг за СТ СЕВ 145-75, а за допомогою ГОСТ 11603-73 - визначити їх абсолютні величини. За допомогою силових секцій можливо тільки виявити наявність внутрішній напруг за СТ СЕВ 145-75, а за допомогою ГОСТ 11603-73 - визначити їх абсолютні величини. Величина залишкових деформацій залежить від способу та режиму сушіння, чим інтенсивніше процес, тим більші напруги. Внутрішні напруги можуть проявлятися в деревині не тільки при сушінні, але й при просочуванні її рідинами, а також під час росту дерева.

Слайд 13

Описание слайда:

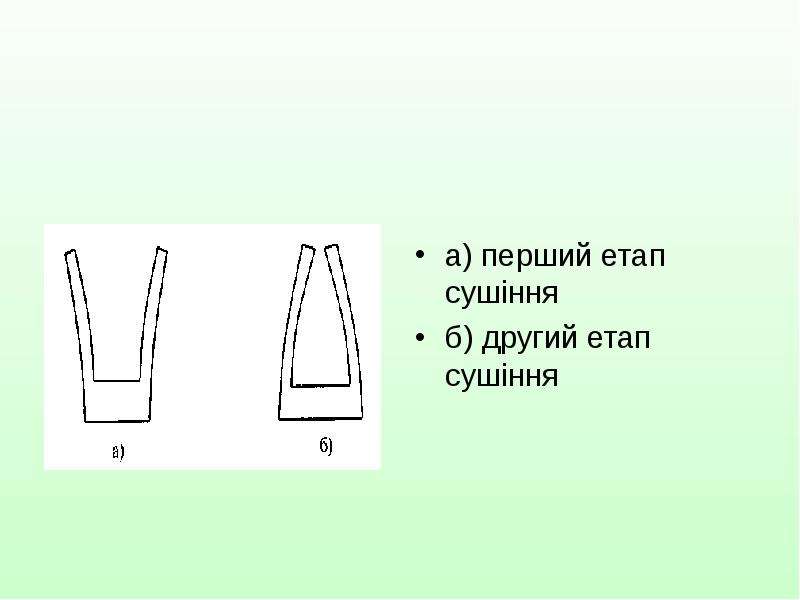

а) перший етап сушіння б) другий етап сушіння

Слайд 14

Описание слайда:

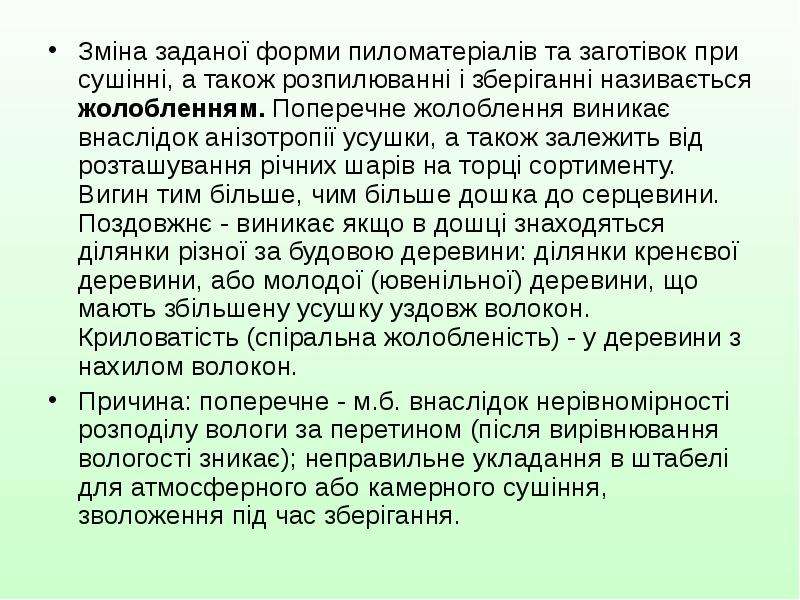

Зміна заданої форми пиломатеріалів та заготівок при сушінні, а також розпилюванні і зберіганні називається жолобленням. Поперечне жолоблення виникає внаслідок анізотропії усушки, а також залежить від розташування річних шарів на торці сортименту. Вигин тим більше, чим більше дошка до серцевини. Поздовжнє - виникає якщо в дошці знаходяться ділянки різної за будовою деревини: ділянки кренєвої деревини, або молодої (ювенільної) деревини, що мають збільшену усушку уздовж волокон. Криловатість (спіральна жолобленість) - у деревини з нахилом волокон. Зміна заданої форми пиломатеріалів та заготівок при сушінні, а також розпилюванні і зберіганні називається жолобленням. Поперечне жолоблення виникає внаслідок анізотропії усушки, а також залежить від розташування річних шарів на торці сортименту. Вигин тим більше, чим більше дошка до серцевини. Поздовжнє - виникає якщо в дошці знаходяться ділянки різної за будовою деревини: ділянки кренєвої деревини, або молодої (ювенільної) деревини, що мають збільшену усушку уздовж волокон. Криловатість (спіральна жолобленість) - у деревини з нахилом волокон. Причина: поперечне - м.б. внаслідок нерівномірності розподілу вологи за перетином (після вирівнювання вологості зникає); неправильне укладання в штабелі для атмосферного або камерного сушіння, зволоження під час зберігання.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

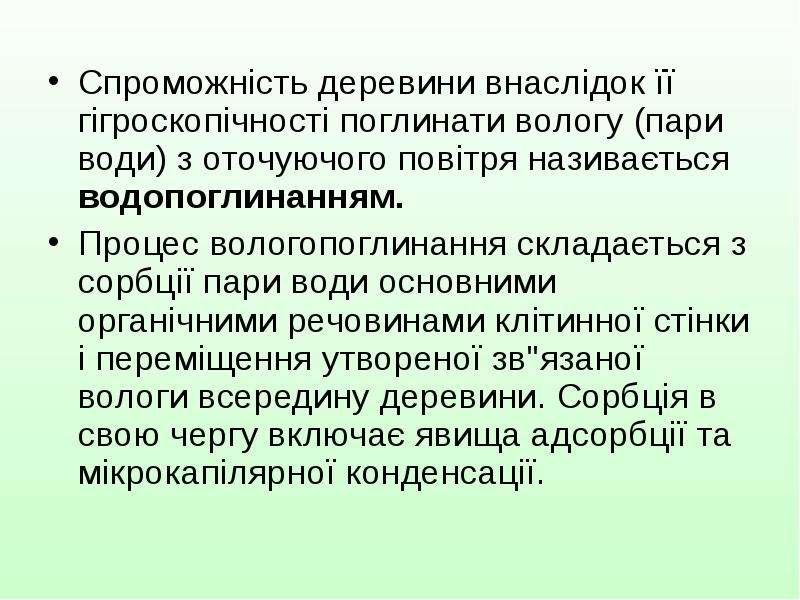

Спроможність деревини внаслідок її гігроскопічності поглинати вологу (пари води) з оточуючого повітря називається водопоглинанням. Спроможність деревини внаслідок її гігроскопічності поглинати вологу (пари води) з оточуючого повітря називається водопоглинанням. Процес вологопоглинання складається з сорбції пари води основними органічними речовинами клітинної стінки і переміщення утвореної зв"язаної вологи всередину деревини. Сорбція в свою чергу включає явища адсорбції та мікрокапілярної конденсації.

Слайд 17

Описание слайда:

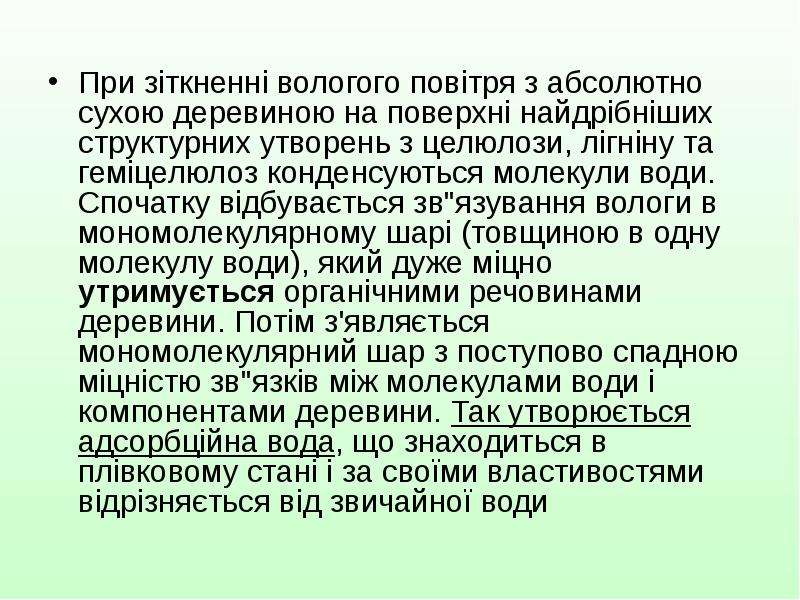

При зіткненні вологого повітря з абсолютно сухою деревиною на поверхні найдрібніших структурних утворень з целюлози, лігніну та геміцелюлоз конденсуються молекули води. Спочатку відбувається зв"язування вологи в мономолекулярному шарі (товщиною в одну молекулу води), який дуже міцно утримується органічними речовинами деревини. Потім з'являється мономолекулярний шар з поступово спадною міцністю зв"язків між молекулами води і компонентами деревини. Так утворюється адсорбційна вода, що знаходиться в плівковому стані і за своїми властивостями відрізняється від звичайної води При зіткненні вологого повітря з абсолютно сухою деревиною на поверхні найдрібніших структурних утворень з целюлози, лігніну та геміцелюлоз конденсуються молекули води. Спочатку відбувається зв"язування вологи в мономолекулярному шарі (товщиною в одну молекулу води), який дуже міцно утримується органічними речовинами деревини. Потім з'являється мономолекулярний шар з поступово спадною міцністю зв"язків між молекулами води і компонентами деревини. Так утворюється адсорбційна вода, що знаходиться в плівковому стані і за своїми властивостями відрізняється від звичайної води

Слайд 18

Описание слайда:

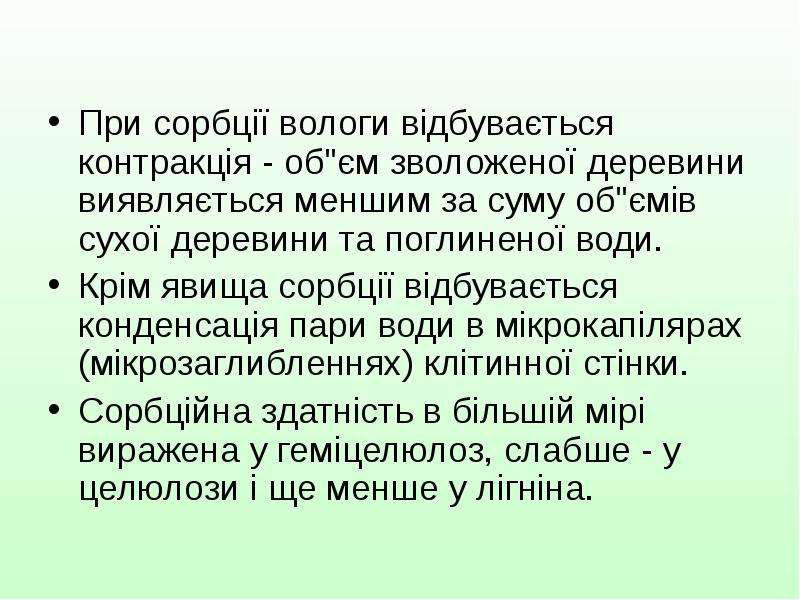

При сорбції вологи відбувається контракція - об"єм зволоженої деревини виявляється меншим за суму об"ємів сухої деревини та поглиненої води. При сорбції вологи відбувається контракція - об"єм зволоженої деревини виявляється меншим за суму об"ємів сухої деревини та поглиненої води. Крім явища сорбції відбувається конденсація пари води в мікрокапілярах (мікрозаглибленнях) клітинної стінки. Сорбційна здатність в більшій мірі виражена у геміцелюлоз, слабше - у целюлози і ще менше у лігніна.

Слайд 19

Описание слайда:

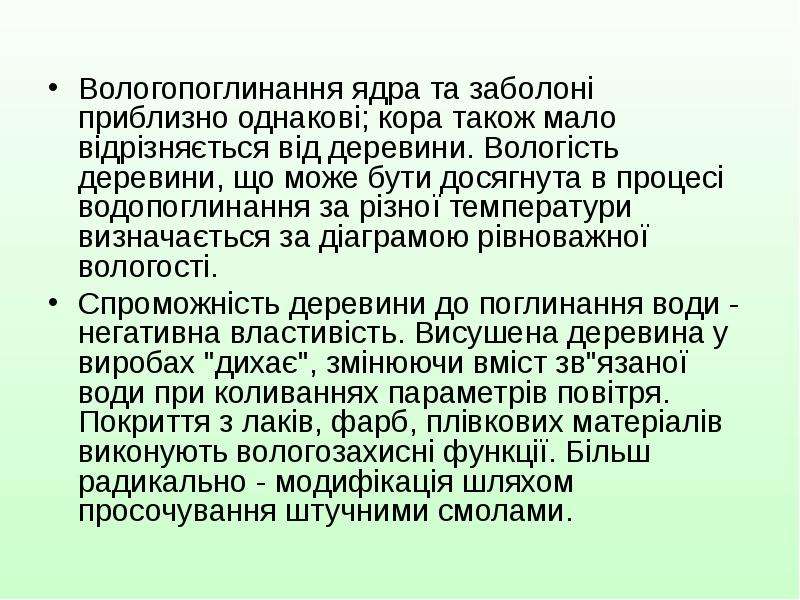

Вологопоглинання ядра та заболоні приблизно однакові; кора також мало відрізняється від деревини. Вологість деревини, що може бути досягнута в процесі водопоглинання за різної температури визначається за діаграмою рівноважної вологості. Вологопоглинання ядра та заболоні приблизно однакові; кора також мало відрізняється від деревини. Вологість деревини, що може бути досягнута в процесі водопоглинання за різної температури визначається за діаграмою рівноважної вологості. Спроможність деревини до поглинання води - негативна властивість. Висушена деревина у виробах "дихає", змінюючи вміст зв"язаної води при коливаннях параметрів повітря. Покриття з лаків, фарб, плівкових матеріалів виконують вологозахисні функції. Більш радикально - модифікація шляхом просочування штучними смолами.

Слайд 20

Описание слайда:

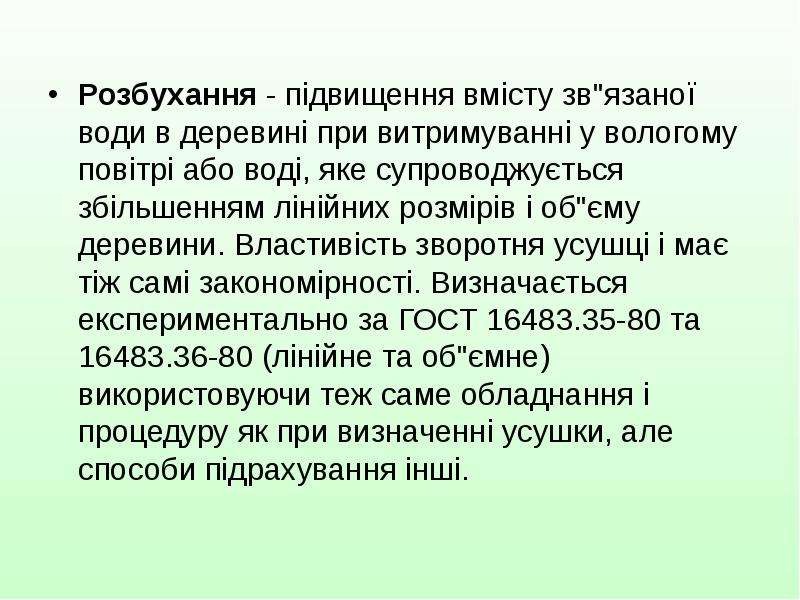

Розбухання - підвищення вмісту зв"язаної води в деревині при витримуванні у вологому повітрі або воді, яке супроводжується збільшенням лінійних розмірів і об"єму деревини. Властивість зворотня усушці і має тіж самі закономірності. Визначається експериментально за ГОСТ 16483.35-80 та 16483.36-80 (лінійне та об"ємне) використовуючи теж саме обладнання і процедуру як при визначенні усушки, але способи підрахування інші. Розбухання - підвищення вмісту зв"язаної води в деревині при витримуванні у вологому повітрі або воді, яке супроводжується збільшенням лінійних розмірів і об"єму деревини. Властивість зворотня усушці і має тіж самі закономірності. Визначається експериментально за ГОСТ 16483.35-80 та 16483.36-80 (лінійне та об"ємне) використовуючи теж саме обладнання і процедуру як при визначенні усушки, але способи підрахування інші.

Слайд 21

Описание слайда:

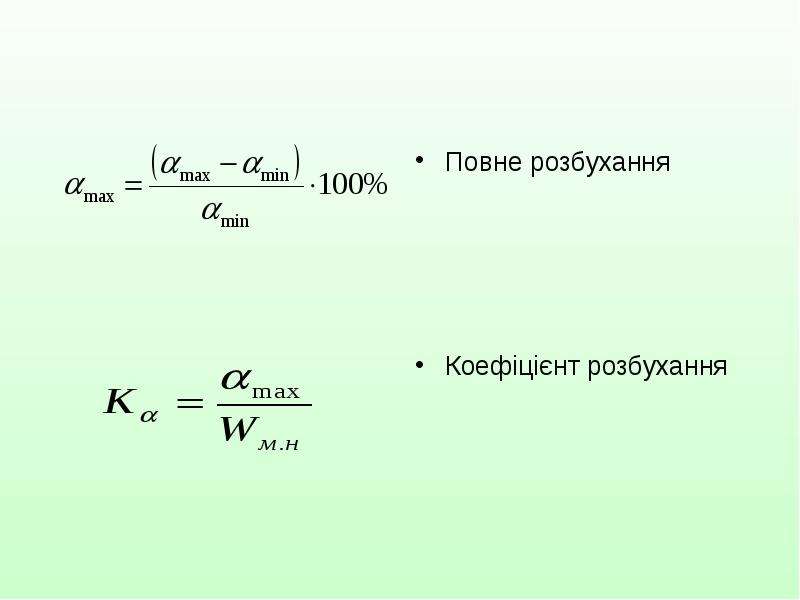

Повне розбухання Повне розбухання

Слайд 22

Описание слайда:

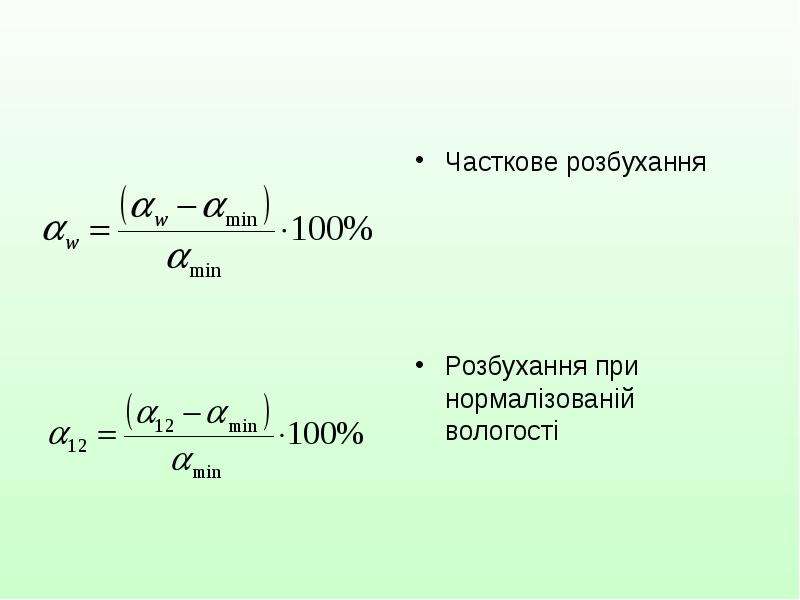

Часткове розбухання Часткове розбухання

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

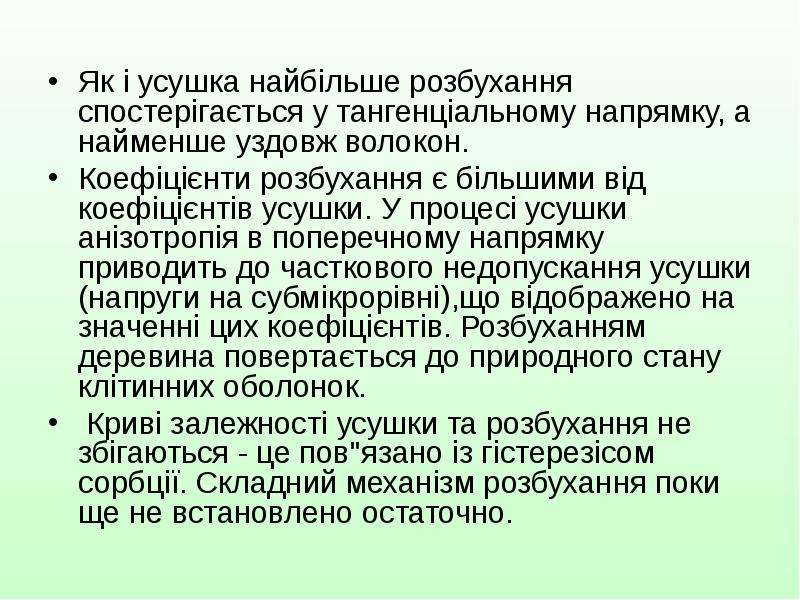

Як і усушка найбільше розбухання спостерігається у тангенціальному напрямку, а найменше уздовж волокон. Як і усушка найбільше розбухання спостерігається у тангенціальному напрямку, а найменше уздовж волокон. Коефіцієнти розбухання є більшими від коефіцієнтів усушки. У процесі усушки анізотропія в поперечному напрямку приводить до часткового недопускання усушки (напруги на субмікрорівні),що відображено на значенні цих коефіцієнтів. Розбуханням деревина повертається до природного стану клітинних оболонок. Криві залежності усушки та розбухання не збігаються - це пов"язано із гістерезісом сорбції. Складний механізм розбухання поки ще не встановлено остаточно.

Слайд 25

Описание слайда:

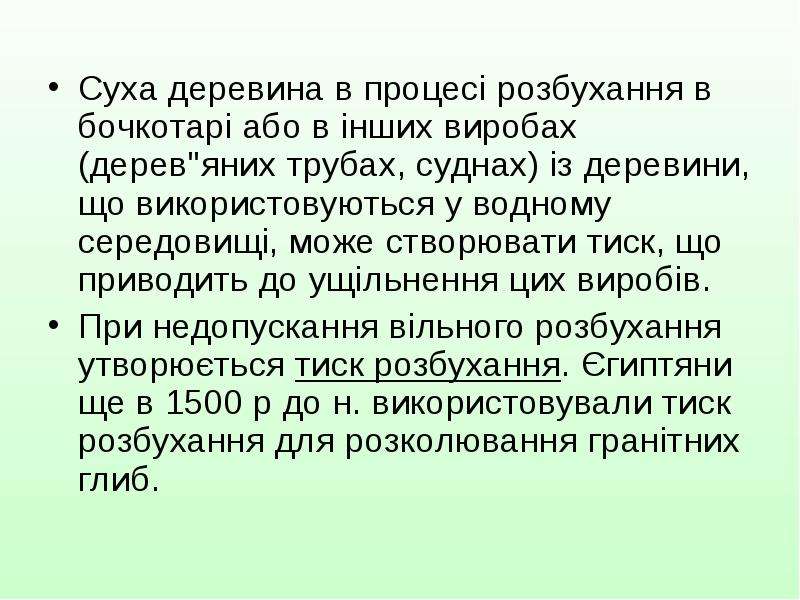

Суха деревина в процесі розбухання в бочкотарі або в інших виробах (дерев"яних трубах, суднах) із деревини, що використовуються у водному середовищі, може створювати тиск, що приводить до ущільнення цих виробів. Суха деревина в процесі розбухання в бочкотарі або в інших виробах (дерев"яних трубах, суднах) із деревини, що використовуються у водному середовищі, може створювати тиск, що приводить до ущільнення цих виробів. При недопускання вільного розбухання утворюється тиск розбухання. Єгиптяни ще в 1500 р до н. використовували тиск розбухання для розколювання гранітних глиб.

Слайд 26

Описание слайда:

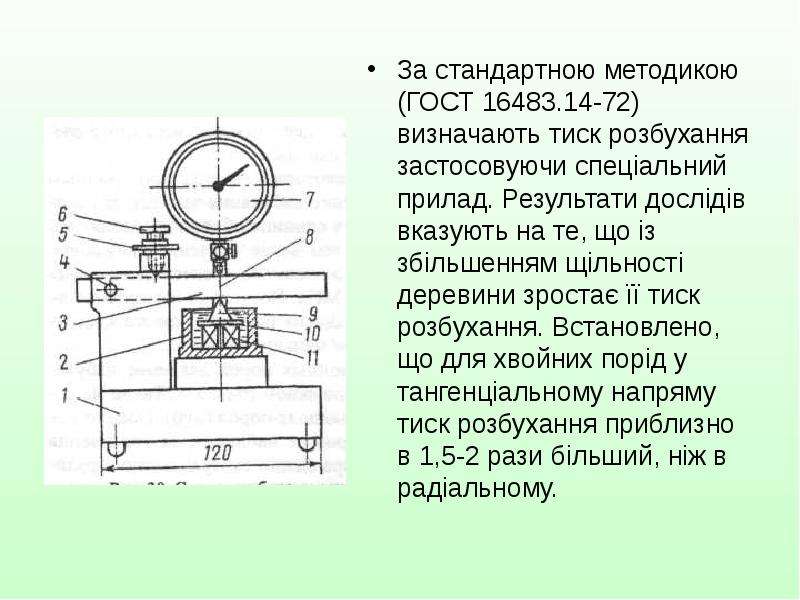

За стандартною методикою (ГОСТ 16483.14-72) визначають тиск розбухання застосовуючи спеціальний прилад. Результати дослідів вказують на те, що із збільшенням щільності деревини зростає її тиск розбухання. Встановлено, що для хвойних порід у тангенціальному напряму тиск розбухання приблизно в 1,5-2 рази більший, ніж в радіальному. За стандартною методикою (ГОСТ 16483.14-72) визначають тиск розбухання застосовуючи спеціальний прилад. Результати дослідів вказують на те, що із збільшенням щільності деревини зростає її тиск розбухання. Встановлено, що для хвойних порід у тангенціальному напряму тиск розбухання приблизно в 1,5-2 рази більший, ніж в радіальному.

Слайд 27

Описание слайда:

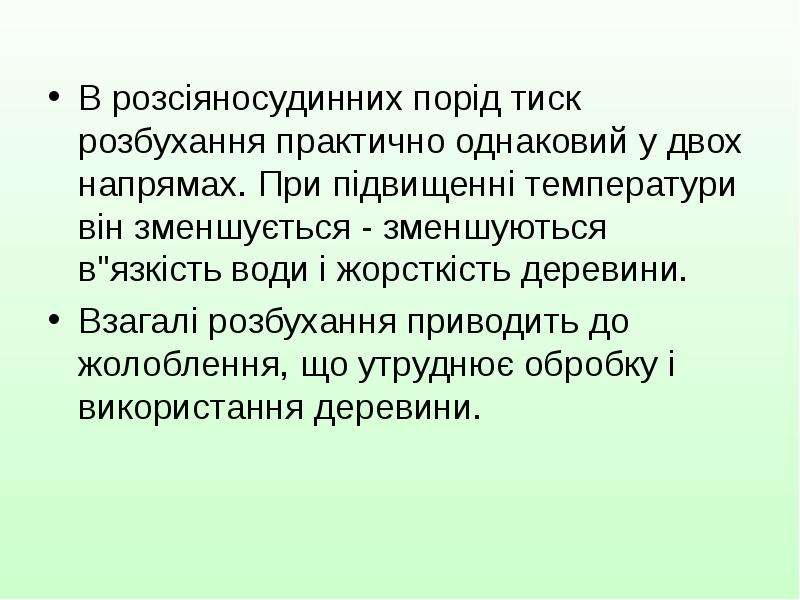

В розсіяносудинних порід тиск розбухання практично однаковий у двох напрямах. При підвищенні температури він зменшується - зменшуються в"язкість води і жорсткість деревини. В розсіяносудинних порід тиск розбухання практично однаковий у двох напрямах. При підвищенні температури він зменшується - зменшуються в"язкість води і жорсткість деревини. Взагалі розбухання приводить до жолоблення, що утруднює обробку і використання деревини.
