Слайд 1

Описание слайда:

Розділ II. ВИНИКНЕННЯ ПРОЦЕСУ ГОРІННЯ Тема 4. САМОСПАЛАХУВАННЯ ГОРЮЧИХ СИСТЕМ. Лекція 5 САМОСПАЛАХУВАННЯ. ФАКТОРИ, ЩО ВПЛИВАЮТЬ НА ТЕМПЕРАТУРУ САМОСПАЛАХУВАННЯ

Слайд 2

Описание слайда:

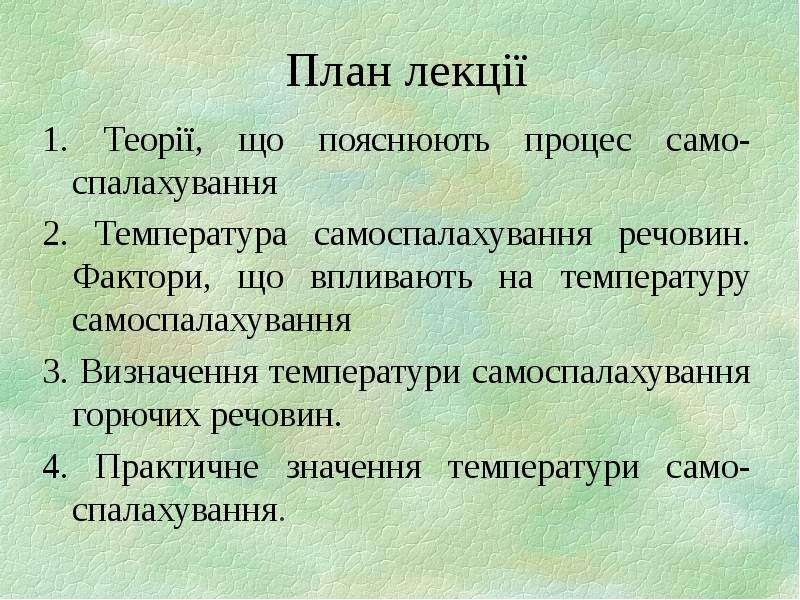

План лекції 1. Теорії, що пояснюють процес само-спалахування 2. Температура самоспалахування речовин. Фактори, що впливають на температуру самоспалахування 3. Визначення температури самоспалахування горючих речовин. 4. Практичне значення температури само-спалахування.

Слайд 3

Описание слайда:

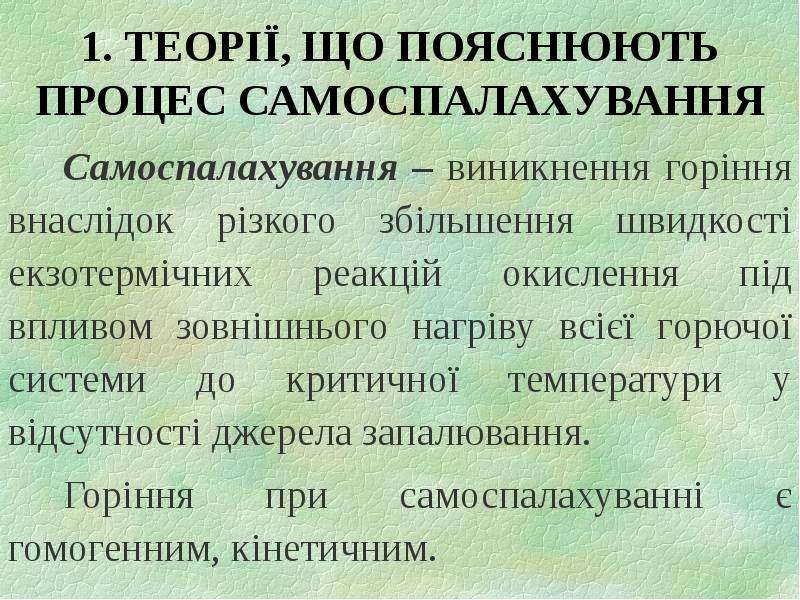

1. ТЕОРІЇ, ЩО ПОЯСНЮЮТЬ ПРОЦЕС САМОСПАЛАХУВАННЯ Самоспалахування – виникнення горіння внаслідок різкого збільшення швидкості екзотермічних реакцій окислення під впливом зовнішнього нагріву всієї горючої системи до критичної температури у відсутності джерела запалювання. Горіння при самоспалахуванні є гомогенним, кінетичним.

Слайд 4

Описание слайда:

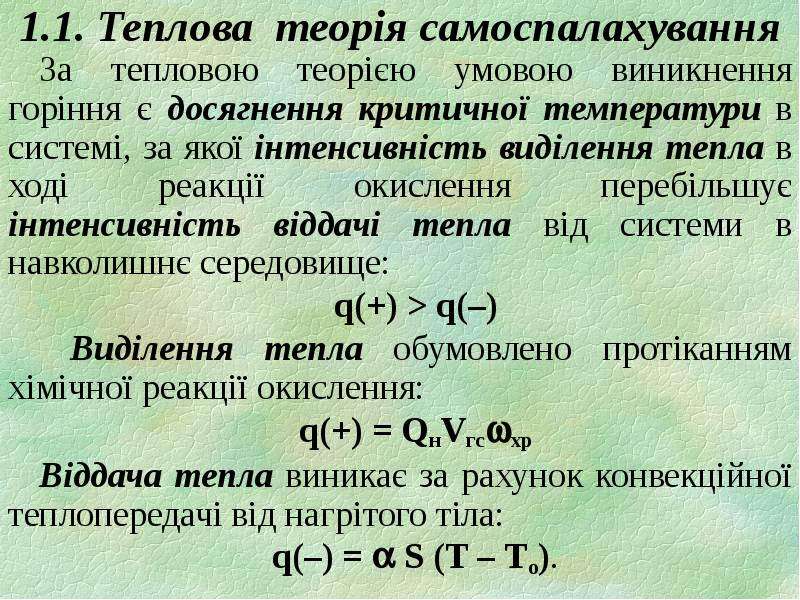

1.1. Теплова теорія самоспалахування За тепловою теорією умовою виникнення горіння є досягнення критичної температури в системі, за якої інтенсивність виділення тепла в ході реакції окислення перебільшує інтенсивність віддачі тепла від системи в навколишнє середовище: q(+) > q(–) Виділення тепла обумовлено протіканням хімічної реакції окислення: q(+) = QнVгсхр Віддача тепла виникає за рахунок конвекційної теплопередачі від нагрітого тіла: q(–) =  S (Т – То).

Слайд 5

Описание слайда:

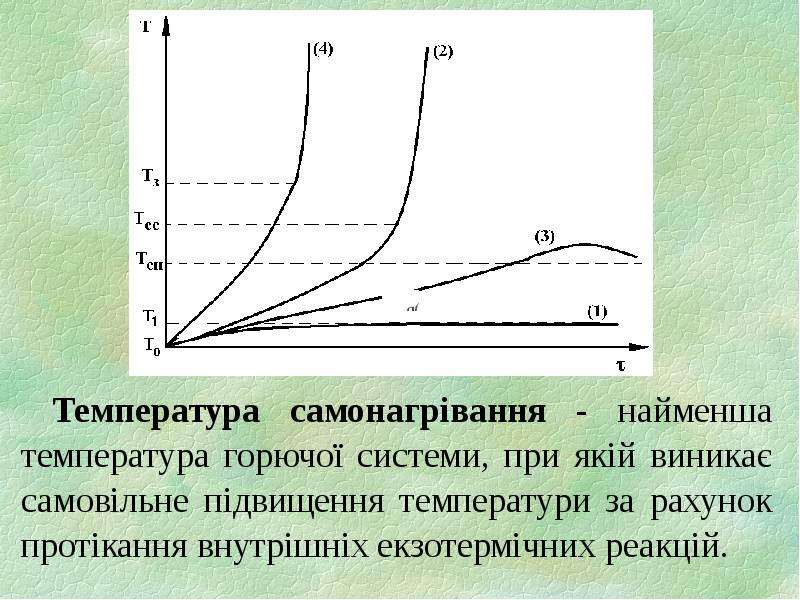

Температура самонагрівання - найменша температура горючої системи, при якій виникає самовільне підвищення температури за рахунок протікання внутрішніх екзотермічних реакцій.

Слайд 6

Описание слайда:

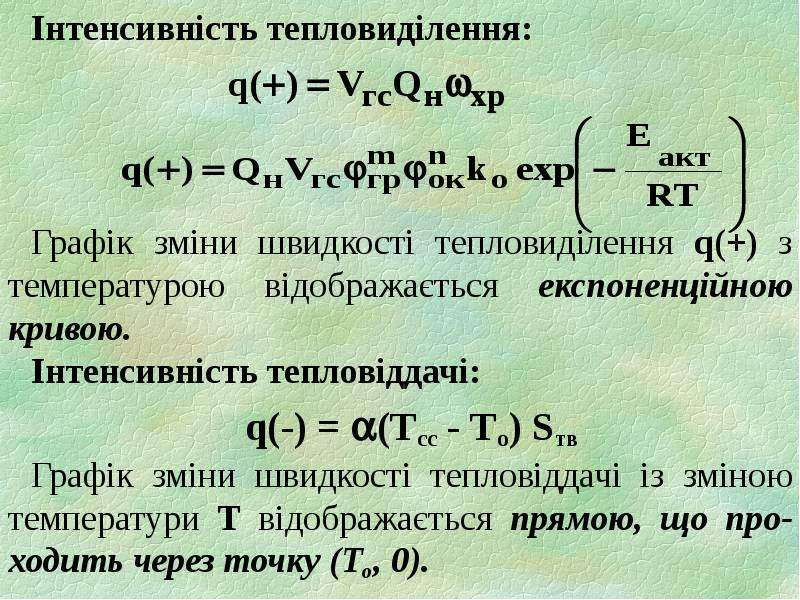

Інтенсивність тепловиділення: Інтенсивність тепловиділення: Графік зміни швидкості тепловиділення q(+) з температурою відображається експоненційною кривою. Інтенсивність тепловіддачі: q(-) = (Тсс - То) Sтв Графік зміни швидкості тепловіддачі із зміною температури Т відображається прямою, що про-ходить через точку (То, 0).

Слайд 7

Описание слайда:

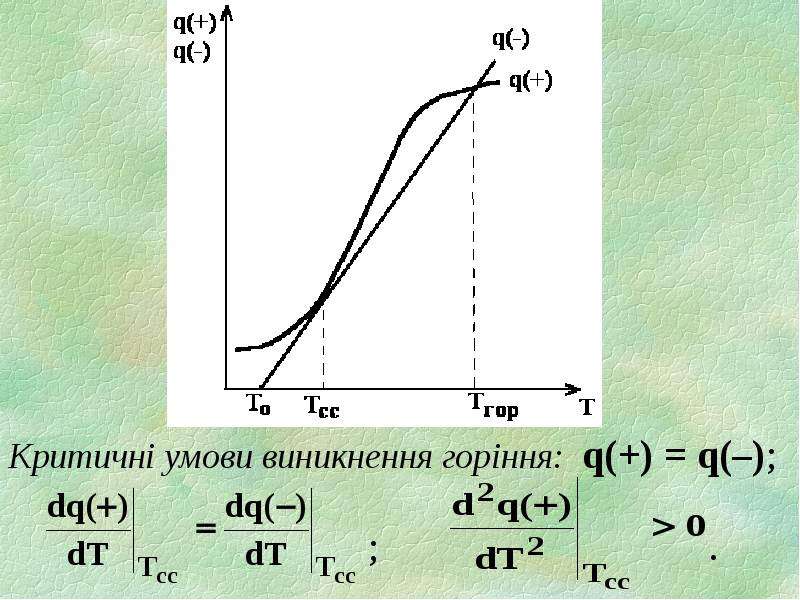

Критичні умови виникнення горіння: q(+) = q(–); ; .

Слайд 8

Описание слайда:

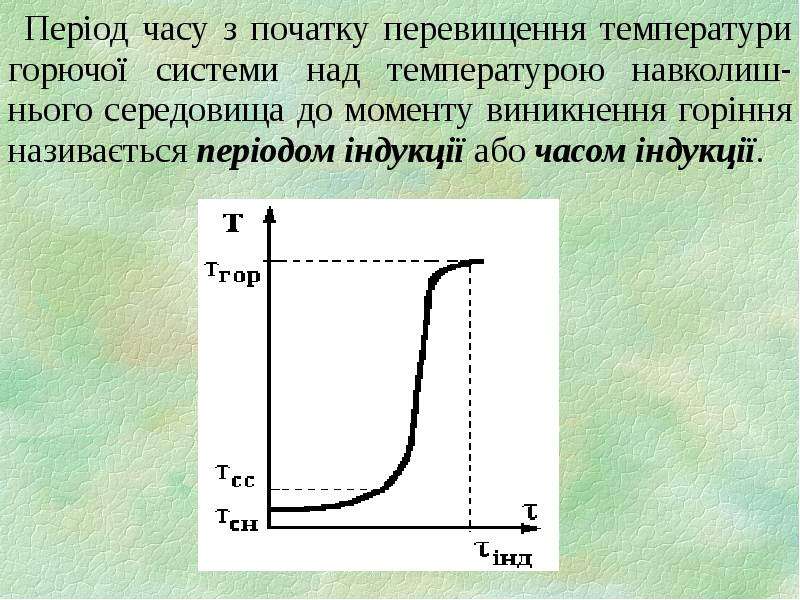

Період часу з початку перевищення температури горючої системи над температурою навколиш-нього середовища до моменту виникнення горіння називається періодом індукції або часом індукції. Період часу з початку перевищення температури горючої системи над температурою навколиш-нього середовища до моменту виникнення горіння називається періодом індукції або часом індукції.

Слайд 9

Описание слайда:

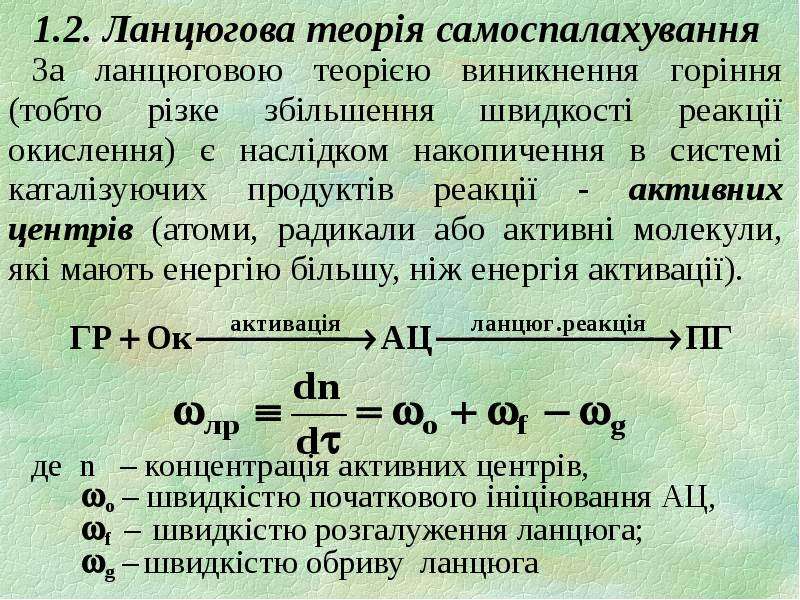

1.2. Ланцюгова теорія самоспалахування За ланцюговою теорією виникнення горіння (тобто різке збільшення швидкості реакції окислення) є наслідком накопичення в системі каталізуючих продуктів реакції - активних центрів (атоми, радикали або активні молекули, які мають енергію більшу, ніж енергія активації). де n – концентрація активних центрів, о – швидкістю початкового ініціювання АЦ, f – швидкістю розгалуження ланцюга; g – швидкістю обриву ланцюга

Слайд 10

Описание слайда:

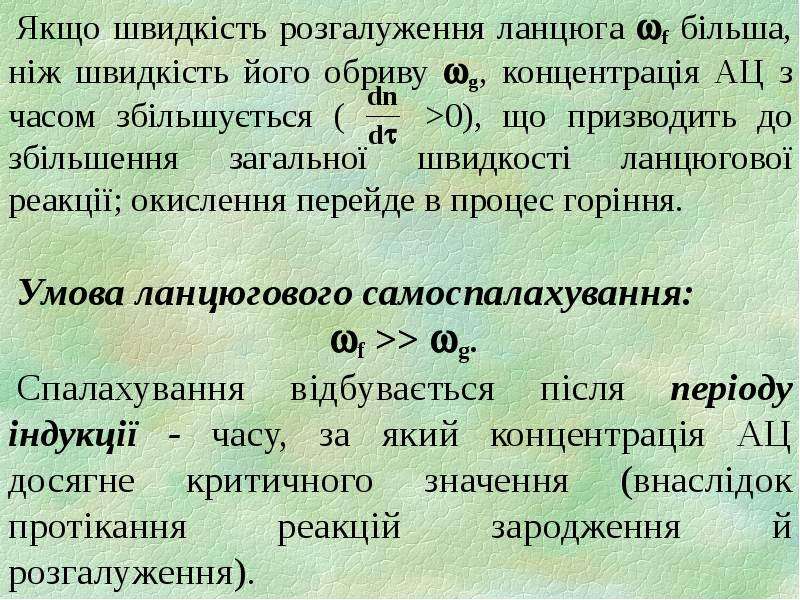

Якщо швидкість розгалуження ланцюга f більша, ніж швидкість його обриву g, концентрація АЦ з часом збільшується ( >0), що призводить до збільшення загальної швидкості ланцюгової реакції; окислення перейде в процес горіння. Якщо швидкість розгалуження ланцюга f більша, ніж швидкість його обриву g, концентрація АЦ з часом збільшується ( >0), що призводить до збільшення загальної швидкості ланцюгової реакції; окислення перейде в процес горіння. Умова ланцюгового самоспалахування: f >> g. Спалахування відбувається після періоду індукції - часу, за який концентрація АЦ досягне критичного значення (внаслідок протікання реакцій зародження й розгалуження).

Слайд 11

Описание слайда:

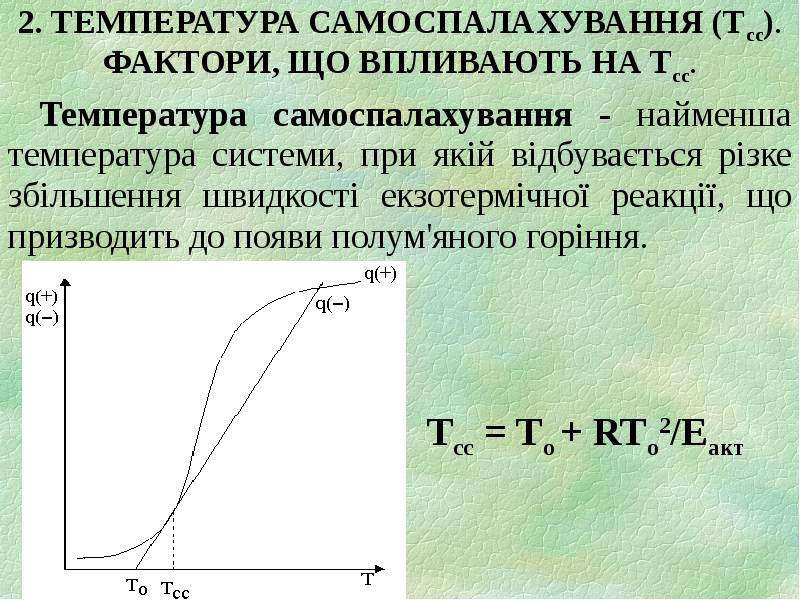

2. ТЕМПЕРАТУРА САМОСПАЛАХУВАННЯ (Тсс). ФАКТОРИ, ЩО ВПЛИВАЮТЬ НА Тсс. Температура самоспалахування - найменша температура системи, при якій відбувається різке збільшення швидкості екзотермічної реакції, що призводить до появи полум'яного горіння.

Слайд 12

Описание слайда:

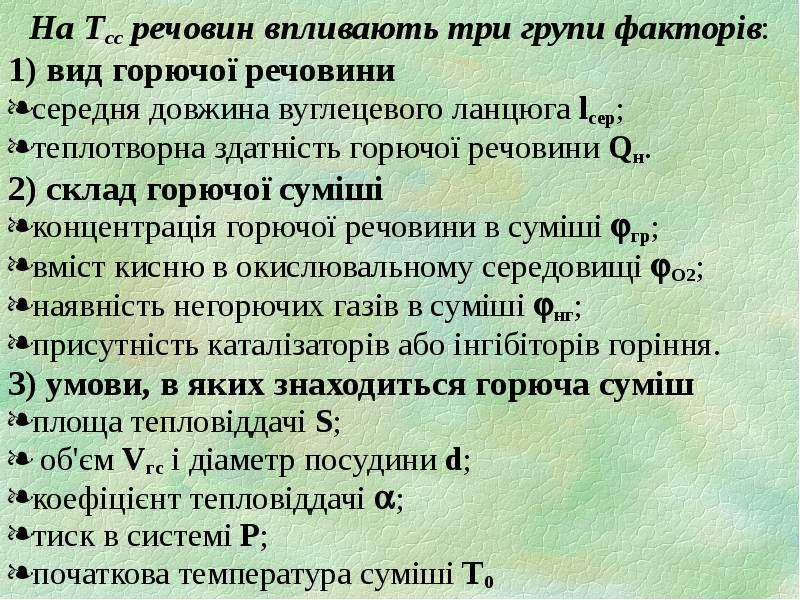

На Tсс речовин впливають три групи факторів: На Tсс речовин впливають три групи факторів: 1) вид горючої речовини середня довжина вуглецевого ланцюга lсер; теплотворна здатність горючої речовини Qн. 2) склад горючої суміші концентрація горючої речовини в суміші гр; вміст кисню в окислювальному середовищі О2; наявність негорючих газів в суміші нг; присутність каталізаторів або інгібіторів горіння. 3) умови, в яких знаходиться горюча суміш площа тепловіддачі S; об'єм Vгс і діаметр посудини d; коефіцієнт тепловіддачі ; тиск в системі Р; початкова температура суміші Т0

Слайд 13

Описание слайда:

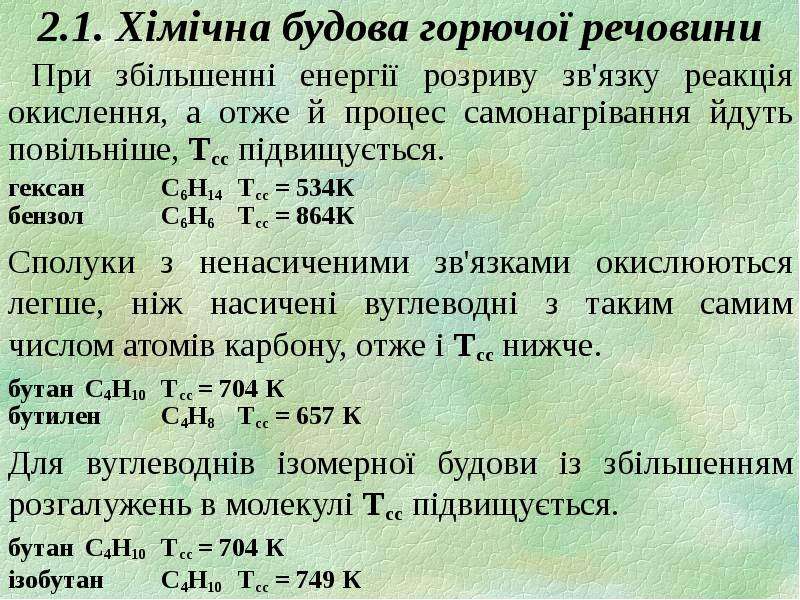

2.1. Хімічна будова горючої речовини При збільшенні енергії розриву зв'язку реакція окислення, а отже й процес самонагрівання йдуть повільніше, Tсс підвищується. гексан C6H14 Tсс = 534К бензол C6H6 Tсс = 864К Сполуки з ненасиченими зв'язками окислюються легше, ніж насичені вуглеводні з таким самим числом атомів карбону, отже і Tсс нижче. бутан C4H10 Tсс = 704 К бутилен C4H8 Tсс = 657 К Для вуглеводнів ізомерної будови із збільшенням розгалужень в молекулі Tсс підвищується. бутан C4H10 Tсс = 704 К ізобутан C4H10 Tсс = 749 К

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

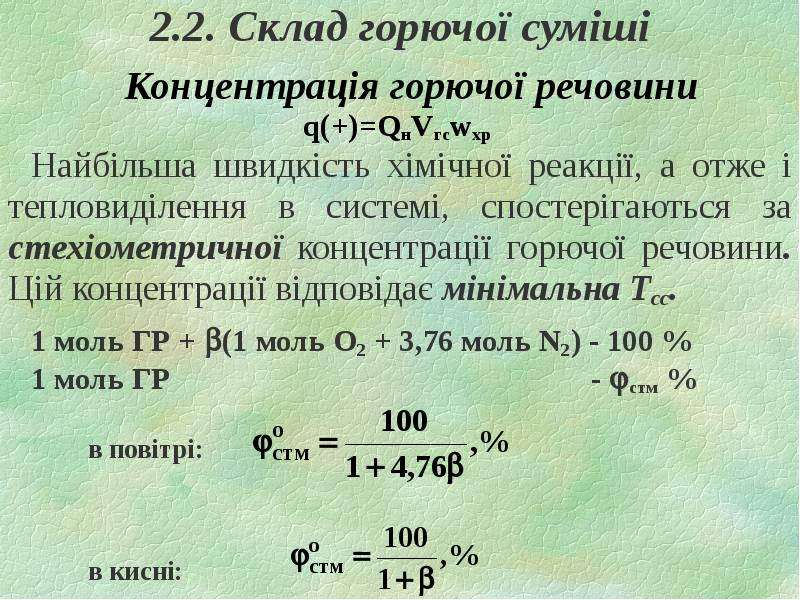

2.2. Склад горючої суміші Концентрація горючої речовини q(+)=QнVгсwхр Найбільша швидкість хімічної реакції, а отже і тепловиділення в системі, спостерігаються за стехіометричної концентрації горючої речовини. Цій концентрації відповідає мінімальна Тсс. 1 моль ГР + (1 моль О2 + 3,76 моль N2) - 100 % 1 моль ГР - стм % в повітрі: в кисні:

Слайд 16

Описание слайда:

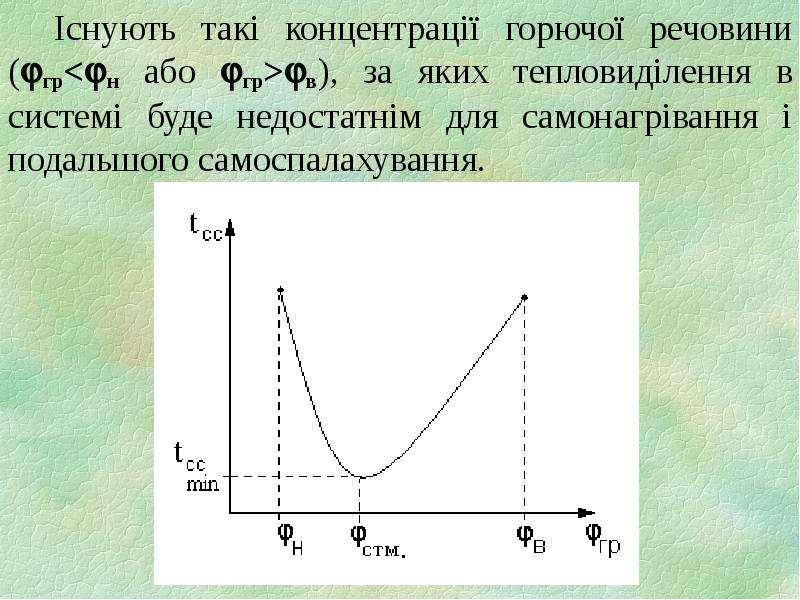

Існують такі концентрації горючої речовини (грв), за яких тепловиділення в системі буде недостатнім для самонагрівання і подальшого самоспалахування. Існують такі концентрації горючої речовини (грв), за яких тепловиділення в системі буде недостатнім для самонагрівання і подальшого самоспалахування.

Слайд 17

Описание слайда:

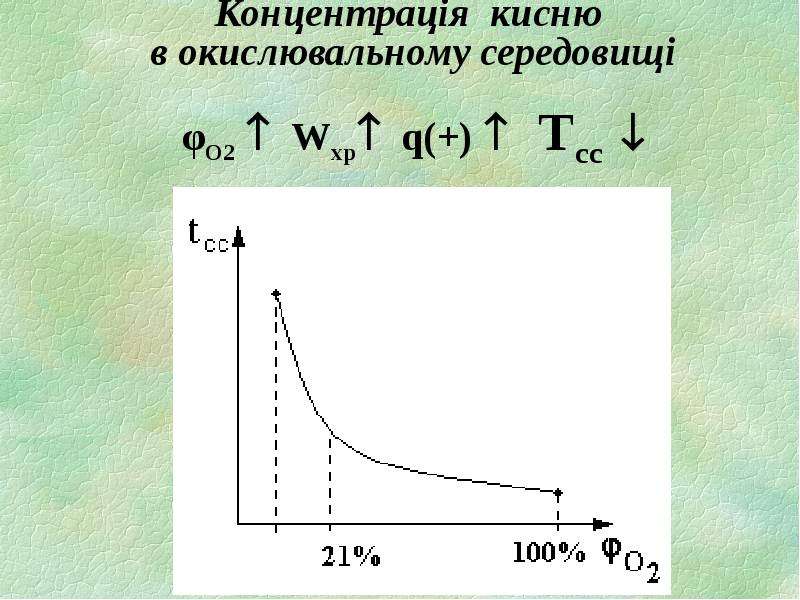

Концентрація кисню в окислювальному середовищі φО2  Wхр q(+)  Tсс 

Слайд 18

Описание слайда:

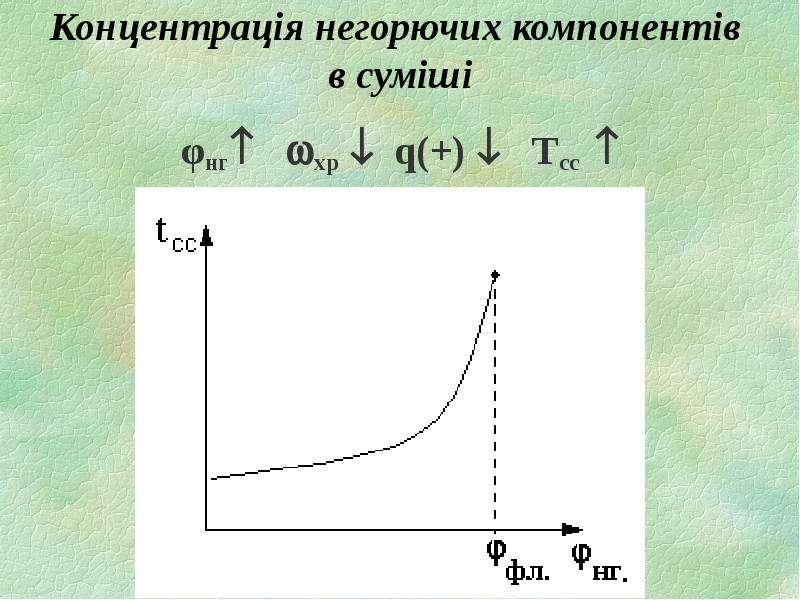

Концентрація негорючих компонентів в суміші φнг хр  q(+)  Tсс 

Слайд 19

Описание слайда:

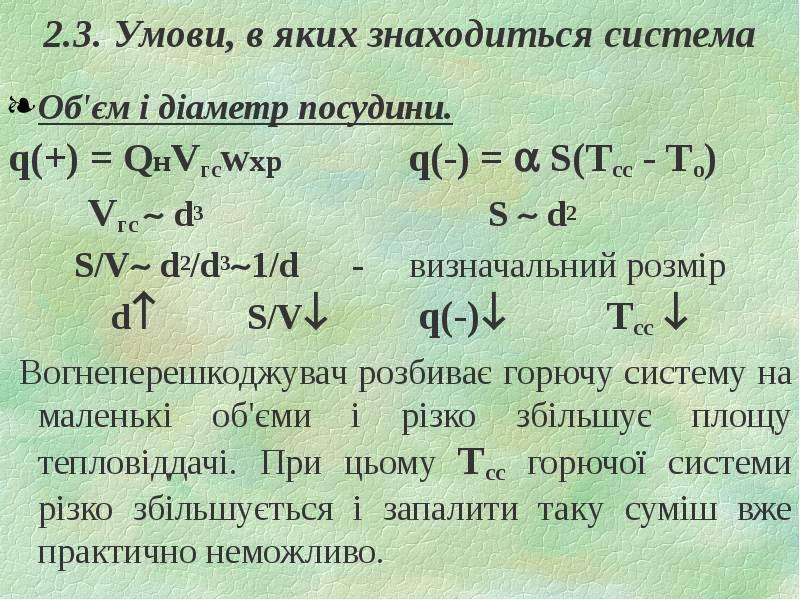

2.3. Умови, в яких знаходиться система Об'єм і діаметр посудини. q(+) = QнVгсwхр q(-) =  S(Тсс - То) Vгс  d3 S  d2 S/V d2/d31/d - визначальний розмір d S/V q(-) Tсс  Вогнеперешкоджувач розбиває горючу систему на маленькі об'єми і різко збільшує площу тепловіддачі. При цьому Tсс горючої системи різко збільшується і запалити таку суміш вже практично неможливо.

Слайд 20

Описание слайда:

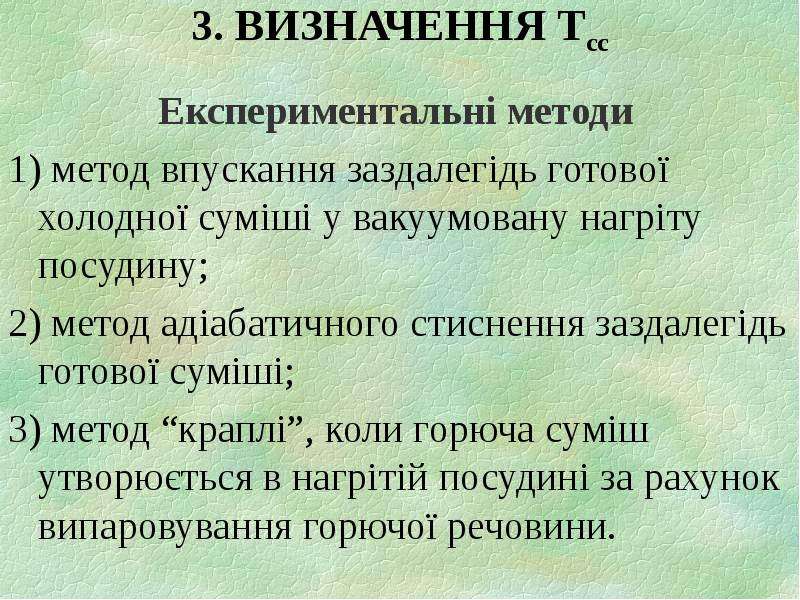

3. ВИЗНАЧЕННЯ Тсс Експериментальні методи 1) метод впускання заздалегідь готової холодної суміші у вакуумовану нагріту посудину; 2) метод адіабатичного стиснення заздалегідь готової суміші; 3) метод “краплі”, коли горюча суміш утворюється в нагрітій посудині за рахунок випаровування горючої речовини.

Слайд 21

Описание слайда:

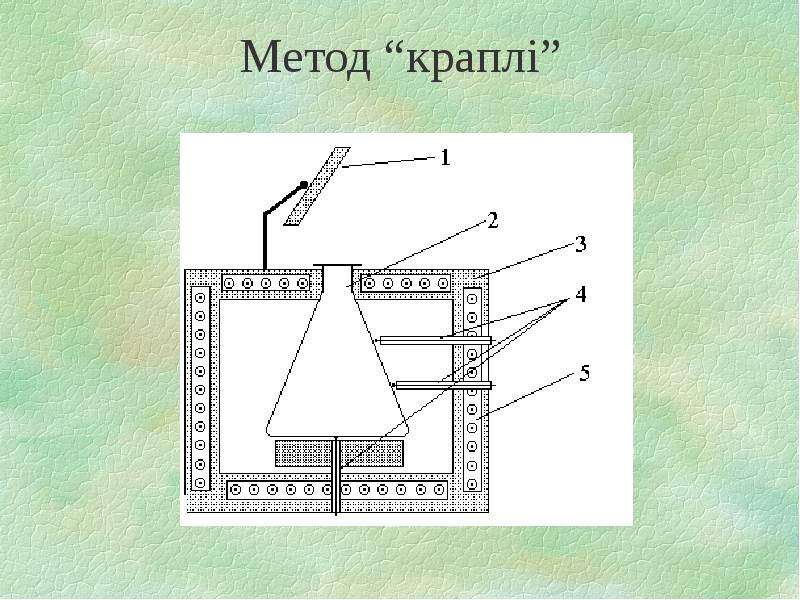

Метод “краплі”

Слайд 22

Описание слайда:

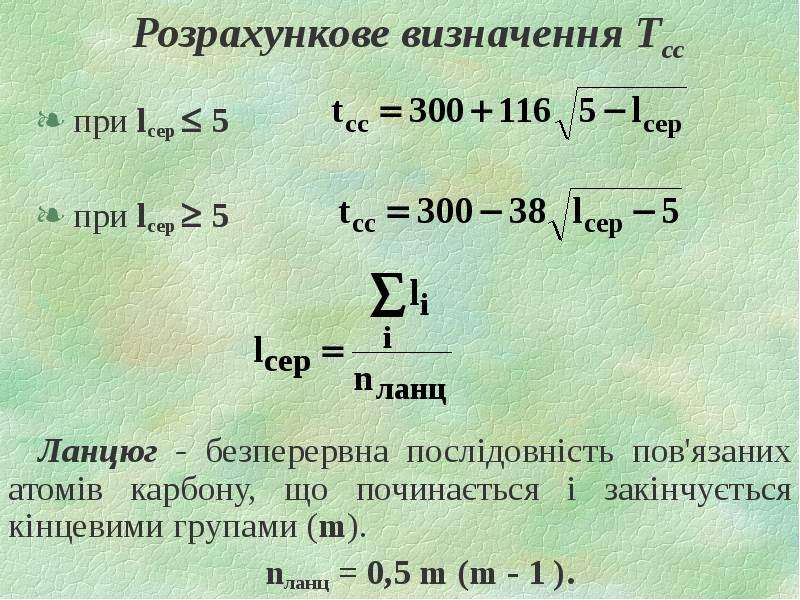

Розрахункове визначення Tсс при lcеp  5 при lcеp  5 Ланцюг - безперервна послідовність пов'язаних атомів карбону, що починається і закінчується кінцевими групами (m). nланц = 0,5 m (m - 1 ).

Слайд 23

Описание слайда:

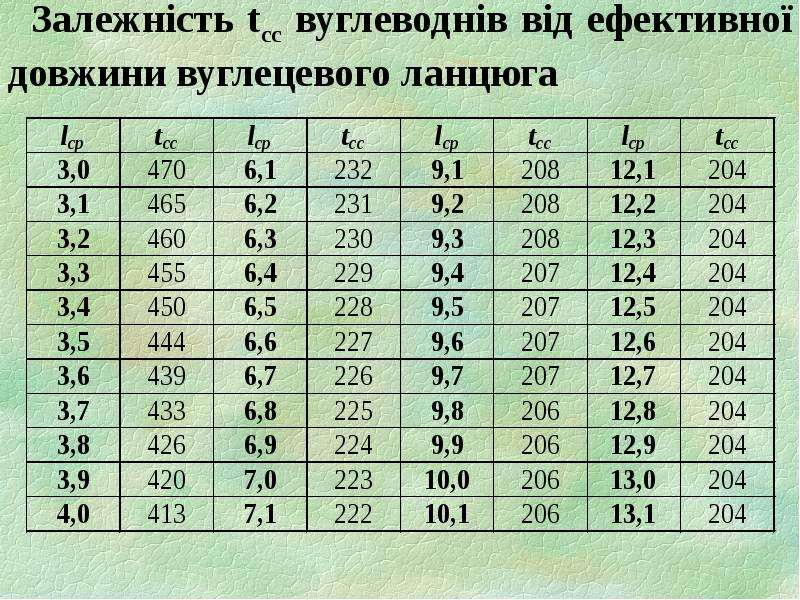

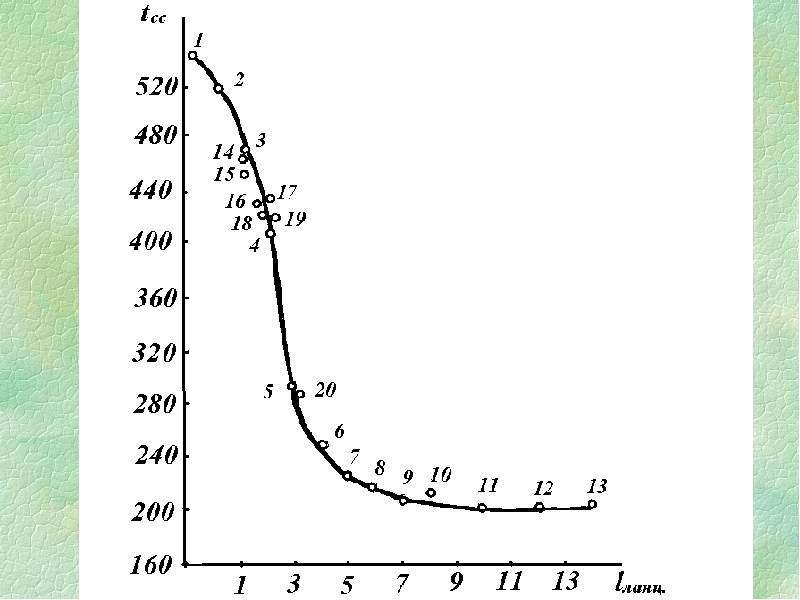

Залежність tсс вуглеводнів від ефективної довжини вуглецевого ланцюга

Слайд 24

Описание слайда:

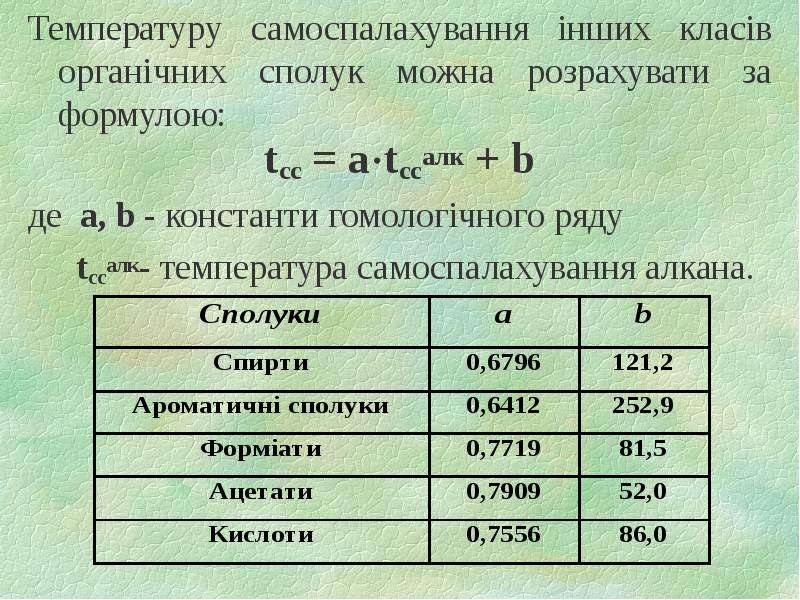

Температуру самоспалахування інших класів органічних сполук можна розрахувати за формулою: Температуру самоспалахування інших класів органічних сполук можна розрахувати за формулою: tсс = аtссалк + b де a, b - константи гомологічного ряду tссалк- температура самоспалахування алкана.

Слайд 25

Описание слайда:

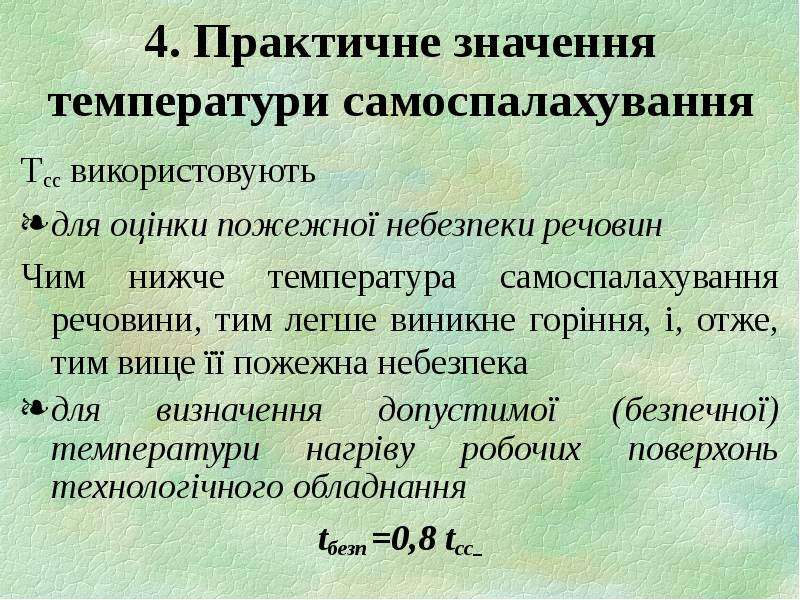

4. Практичне значення температури самоспалахування Тсс використовують для оцінки пожежної небезпеки речовин Чим нижче температура самоспалахування речовини, тим легше виникне горіння, і, отже, тим вище її пожежна небезпека для визначення допустимої (безпечної) температури нагріву робочих поверхонь технологічного обладнання tбезп =0,8 tсс

Слайд 26

Описание слайда:

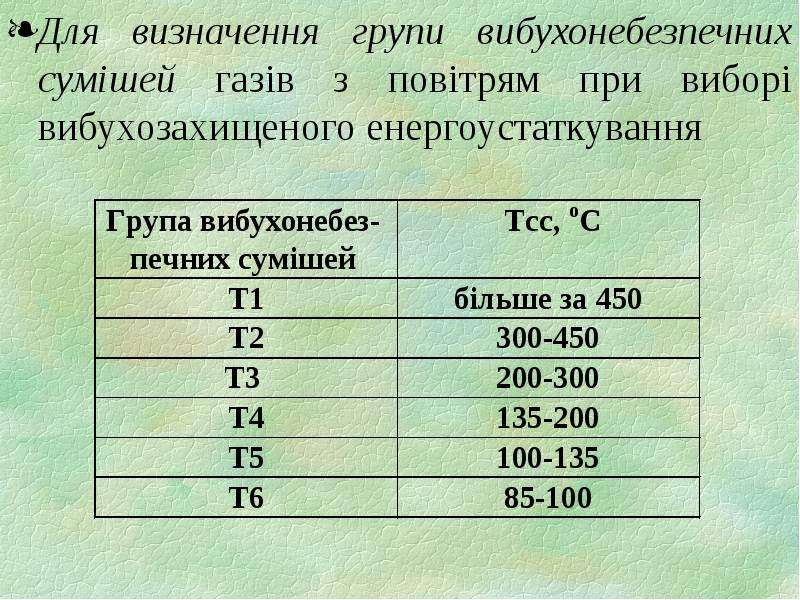

Для визначення групи вибухонебезпечних сумішей газів з повітрям при виборі вибухозахищеного енергоустаткування Для визначення групи вибухонебезпечних сумішей газів з повітрям при виборі вибухозахищеного енергоустаткування

Слайд 27

Описание слайда:

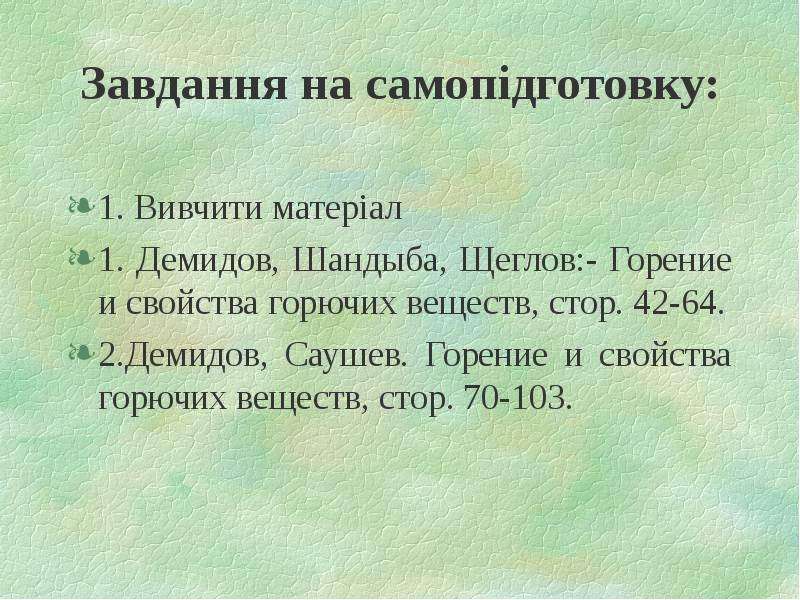

Завдання на самопідготовку: 1. Вивчити матеріал 1. Демидов, Шандыба, Щеглов:- Горение и свойства горючих веществ, стор. 42-64. 2.Демидов, Саушев. Горение и свойства горючих веществ, стор. 70-103.
