Слайд 1

Описание слайда:

Вихревые расходомеры 1.Вихревая дорожка Кармана 2.Типовая схема 3.Преобразователи энергии потока

Слайд 2

Описание слайда:

Вихревой расходомер — разновидность расходомера, принцип действия которого основан на измерении частоты колебаний, возникающих в потоке в процессе вихреобразования. Вихревой расходомер — разновидность расходомера, принцип действия которого основан на измерении частоты колебаний, возникающих в потоке в процессе вихреобразования.

Слайд 3

Описание слайда:

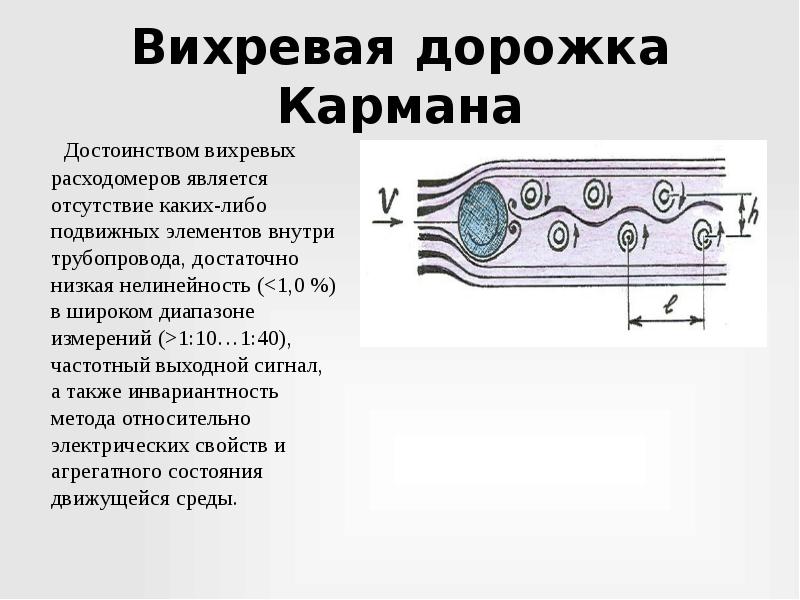

Вихревая дорожка Кармана Достоинством вихревых расходомеров является отсутствие каких-либо подвижных элементов внутри трубопровода, достаточно низкая нелинейность (1:10…1:40), частотный выходной сигнал, а также инвариантность метода относительно электрических свойств и агрегатного состояния движущейся среды.

Слайд 4

Описание слайда:

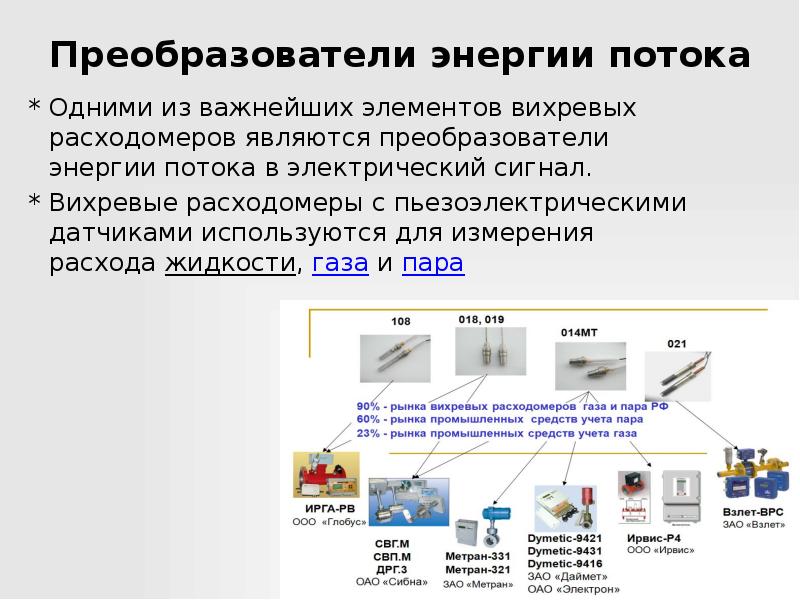

Преобразователи энергии потока * Одними из важнейших элементов вихревых расходомеров являются преобразователи энергии потока в электрический сигнал. * Вихревые расходомеры с пьезоэлектрическими датчиками используются для измерения расхода жидкости, газа и пара

Слайд 5

Описание слайда:

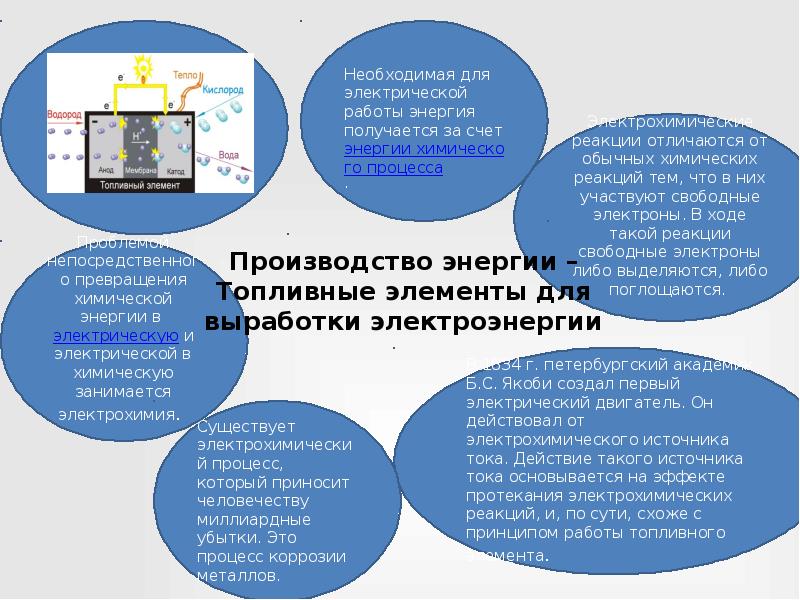

Производство энергии – Топливные элементы для выработки электроэнергии

Слайд 6

Описание слайда:

Водородно-кислородный элемент Водородно-кислородный элемент

Слайд 7

Описание слайда:

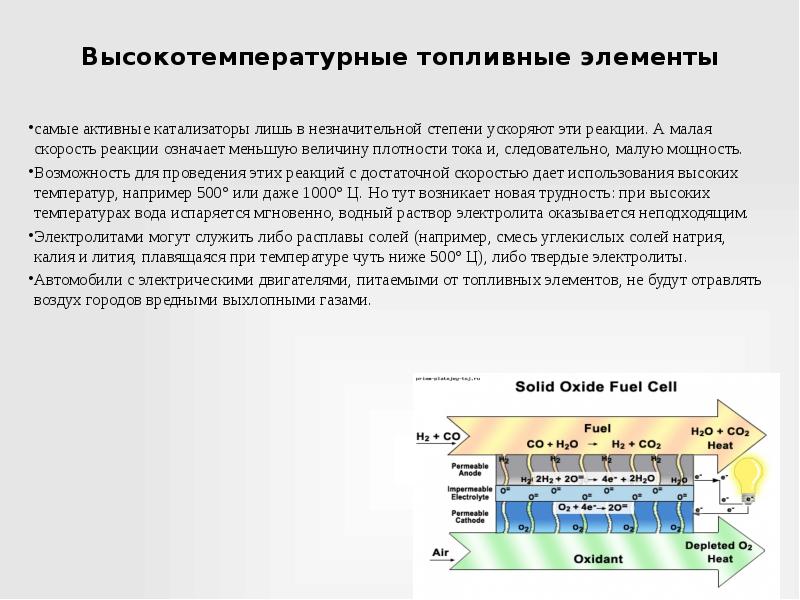

Высокотемпературные топливные элементы самые активные катализаторы лишь в незначительной степени ускоряют эти реакции. А малая скорость реакции означает меньшую величину плотности тока и, следовательно, малую мощность. Возможность для проведения этих реакций с достаточной скоростью дает использования высоких температур, например 500° или даже 1000° Ц. Но тут возникает новая трудность: при высоких температурах вода испаряется мгновенно, водный раствор электролита оказывается неподходящим. Электролитами могут служить либо расплавы солей (например, смесь углекислых солей натрия, калия и лития, плавящаяся при температуре чуть ниже 500° Ц), либо твердые электролиты. Автомобили с электрическими двигателями, питаемыми от топливных элементов, не будут отравлять воздух городов вредными выхлопными газами.

Слайд 8

Описание слайда:

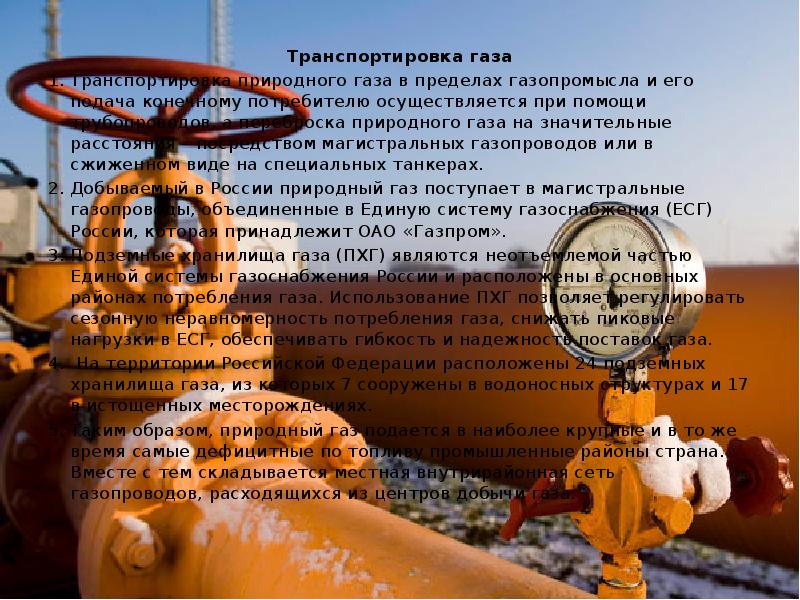

Транспортировка газа Транспортировка газа Транспортировка природного газа в пределах газопромысла и его подача конечному потребителю осуществляется при помощи трубопроводов, а переброска природного газа на значительные расстояния – посредством магистральных газопроводов или в сжиженном виде на специальных танкерах. Добываемый в России природный газ поступает в магистральные газопроводы, объединенные в Единую систему газоснабжения (ЕСГ) России, которая принадлежит ОАО «Газпром». Подземные хранилища газа (ПХГ) являются неотъемлемой частью Единой системы газоснабжения России и расположены в основных районах потребления газа. Использование ПХГ позволяет регулировать сезонную неравномерность потребления газа, снижать пиковые нагрузки в ЕСГ, обеспечивать гибкость и надежность поставок газа. На территории Российской Федерации расположены 24 подземных хранилища газа, из которых 7 сооружены в водоносных структурах и 17 в истощенных месторождениях. Таким образом, природный газ подается в наиболее крупные и в то же время самые дефицитные по топливу промышленные районы страна. Вместе с тем складывается местная внутрирайонная сеть газопроводов, расходящихся из центров добычи газа.

Слайд 9

Описание слайда:

Основные центры переработки природного газа расположены на Урале (Оренбург, Шкапово, Альметьевск), в Западной Сибири (Нижневартовск, Сургут), в Поволжье (Саратов) и в других газоносных провинциях. Можно отметить, что комбинаты газопереработки тяготеют к источникам сырья - месторождениям и крупным газопроводам Основные центры переработки природного газа расположены на Урале (Оренбург, Шкапово, Альметьевск), в Западной Сибири (Нижневартовск, Сургут), в Поволжье (Саратов) и в других газоносных провинциях. Можно отметить, что комбинаты газопереработки тяготеют к источникам сырья - месторождениям и крупным газопроводам Из Западно-Сибирской нефтегазоносной провинции: Уренгой – Медвежье – Надым – Пунга – Вуктыл - Ухта - Грязовец; далее ветки: на Москву; на направление: Торжок – Псков – Рига; и на направление: Новгород – Санкт-Петербург – Таллинн. От Торжка далее Смоленск – Минск – Брест (Белоруссия). Газопровод обеспечивает внутренние потребности в газе центральных районов, особенно Москвы и Санкт-Петербурга, а также по нему экспортируется газ в Прибалтийские страны и Белоруссию. Кроме того, Москва и Санкт-Петербург – крупные производители труб для газопроводов. Уренгой – Сургут – Тобольск – Тюмень – Челябинск – Самара – Сызрань – Ужгород (Украина), далее в Европу. Уренгой – Ижевск (крупный потребитель черной металлургии и металлообработки) – Помары – Елец – Курск - Жмеринка (Украина) – Ивано-Франковск (Украина) – Ужгород (Украина), далее в Европу. Крупнейший экспортный газопровод в Европу. Он поставляет газ в Германию, Францию, Австрию, Италию, Швейцарию.

Слайд 10

Описание слайда:

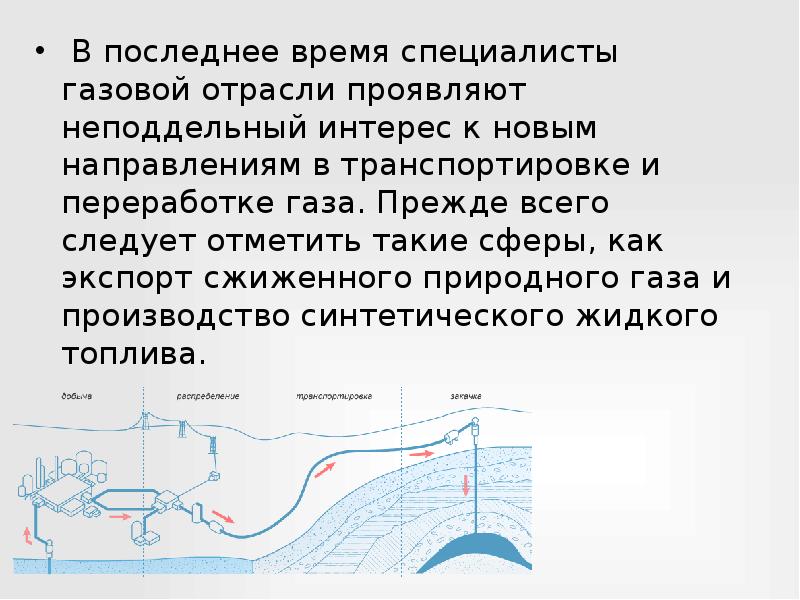

В последнее время специалисты газовой отрасли проявляют неподдельный интерес к новым направлениям в транспортировке и переработке газа. Прежде всего следует отметить такие сферы, как экспорт сжиженного природного газа и производство синтетического жидкого топлива. В последнее время специалисты газовой отрасли проявляют неподдельный интерес к новым направлениям в транспортировке и переработке газа. Прежде всего следует отметить такие сферы, как экспорт сжиженного природного газа и производство синтетического жидкого топлива.

Слайд 11

Описание слайда:

УКВ-канал Ультракороткие волны (УКВ) — радиоволны, из диапазонов метровых, дециметровых, сантиметровых, миллиметровых и децимиллиметровых волн. Таким образом диапазон частот УКВ находится в пределах от 30 МГц (длина волны 10 м) до 3 ГГц (длина волны 0,1 м). УКВ-диапазон используется для стереофонического радиовещания с частотной модуляцией и телевидения, радиолокации, связи с космическими объектами (так как они проходят сквозь ионосферу Земли), а также для любительской радиосвязи. УКВ OIRT - участок УКВ-радиодиапазона, используемый для телевизионного и радиовещания. Участок с частотами от 65,9 МГц до 74 МГц является радиовещательным. В данном диапазоне велось УКВ-радиовещание в Советском Союзе, большинстве стран Восточной Европы и Монголии, и ведётся поныне. Отличия диапазонов УКВ CCIR и УКВ OIRT, в основном, только в полосе занимаемых ими частот. Кроме того, из-за различий применяемых систем кодирования стереосигнала, в УКВ OIRT невозможно использование системы радиопейджинга RDS совместно с системой полярной модуляции. Частоты для УКВ-радиовещания выделялись внутри телевизионных диапазонов, в частотной «дырке» между телевизионными каналами, которые в CCIR и OIRT изначально отличались (по стандарту OIRT телевизионный сигнал занимает полосу 8 МГц, по стандарту CCIR — 7 МГц). На выбор частот для радиовещания, кроме того, повлияло желание сделать невозможным прослушивание зарубежных передач в пограничных зонах.

Слайд 12

Описание слайда:

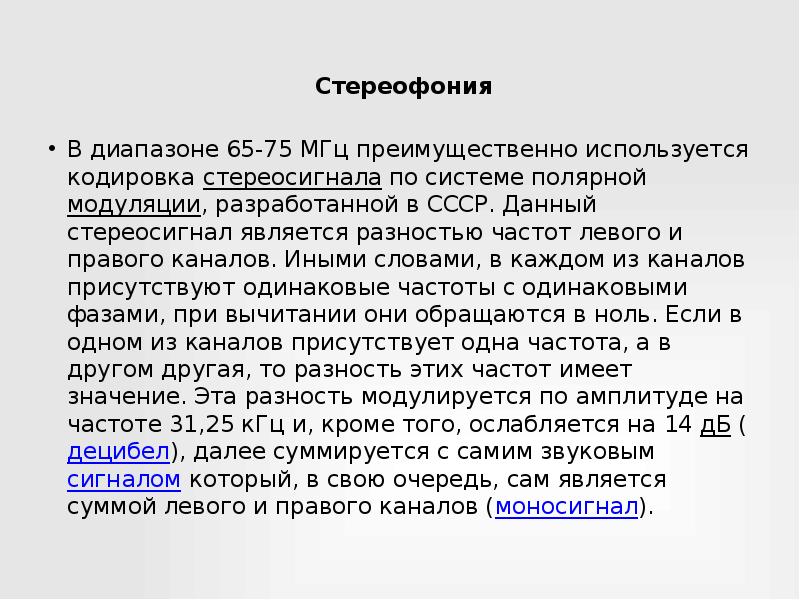

Стереофония Стереофония В диапазоне 65-75 МГц преимущественно используется кодировка стереосигнала по системе полярной модуляции, разработанной в СССР. Данный стереосигнал является разностью частот левого и правого каналов. Иными словами, в каждом из каналов присутствуют одинаковые частоты с одинаковыми фазами, при вычитании они обращаются в ноль. Если в одном из каналов присутствует одна частота, а в другом другая, то разность этих частот имеет значение. Эта разность модулируется по амплитуде на частоте 31,25 кГц и, кроме того, ослабляется на 14 дБ (децибел), далее суммируется с самим звуковым сигналом который, в свою очередь, сам является суммой левого и правого каналов (моносигнал).
