Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция

Нажмите для полного просмотра!

Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция, слайд №2

Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция, слайд №3

Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция, слайд №4

Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция, слайд №5

Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция, слайд №6

Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция, слайд №7

Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция, слайд №8

Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция, слайд №9

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция. Доклад-сообщение содержит 9 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Цель работы Целью настоящей работы было исследование магнитных свойств порошков гексаферрита стронция SrFe12O19, полученных методом кристаллизации оксидного стекла, с добавками Fe-B.

Слайд 3

Описание слайда:

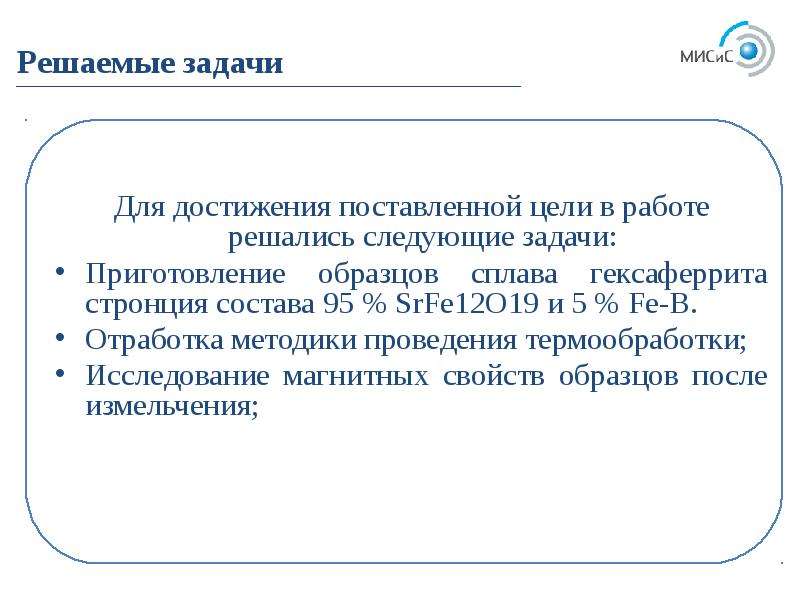

Для достижения поставленной цели в работе решались следующие задачи: Для достижения поставленной цели в работе решались следующие задачи: Приготовление образцов сплава гексаферрита стронция состава 95 % SrFe12O19 и 5 % Fe-B. Отработка методики проведения термообработки; Исследование магнитных свойств образцов после измельчения;

Слайд 4

Описание слайда:

Измельчение Измельчение Для получения нанокристаллических порошков гексаферрита стронция использовалась мельница планетарного типа САНД-1 с возможностью использования до 4 герметизируемых барабанов.

Слайд 5

Описание слайда:

Дифрактограмма сплава 14 SrO-6 Fe2O3-12 B2O3

Слайд 6

Описание слайда:

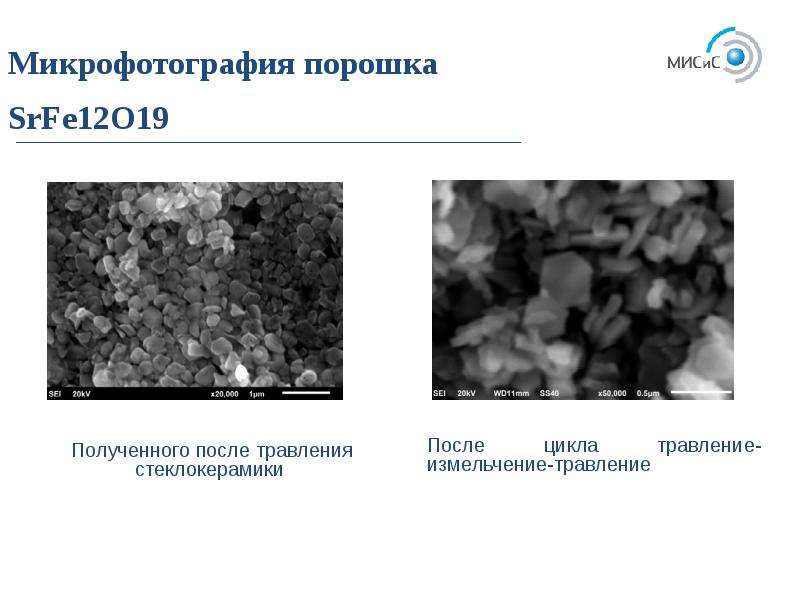

Микрофотография порошка SrFe12O19

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

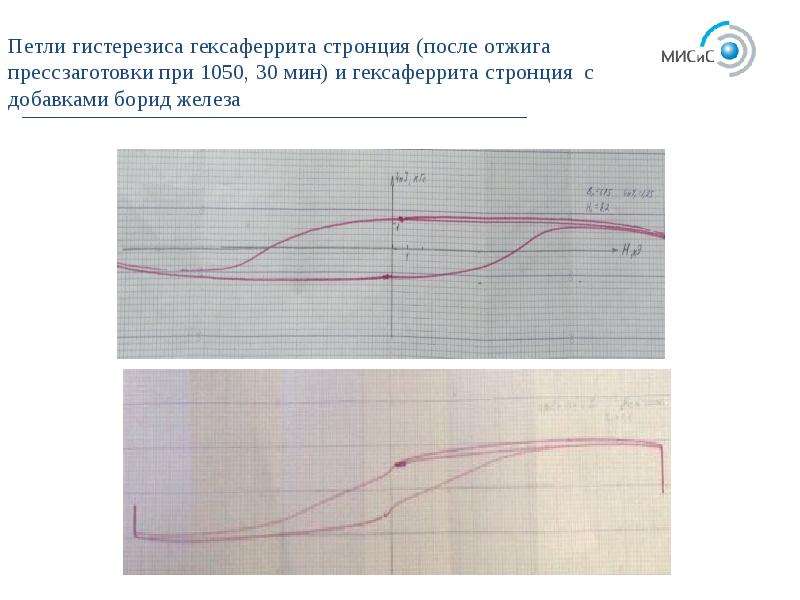

Методом кристаллизации оксидного стекла получены быстрозакаленные сплавы с субмикрокристаллической и аморфной структурой. Показано, что измельчение стеклокерамики в дистиллированной воде, по сравнению с измельчением в толуоле, приводит к незначительному снижению коэрцитивной силы (от 9 кЭ до 8,2 кЭ) и повышению остаточной индукции (от 0,75 кГс до 1,25 кГс, соответственно. После отжига прессзаготовки при при 1050оС, 30 мин получены следующие магнитные свойства
