Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Выбор места мостового перехода и подготовительные работы перед наводкой моста. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

УЧЕБНЫЕ ВОПРОСЫ Выбор места мостового перехода и подготовительные работы перед наводкой моста Сборка мостовых паромов крановым способом Сборка паромов береговых и переходных частей.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

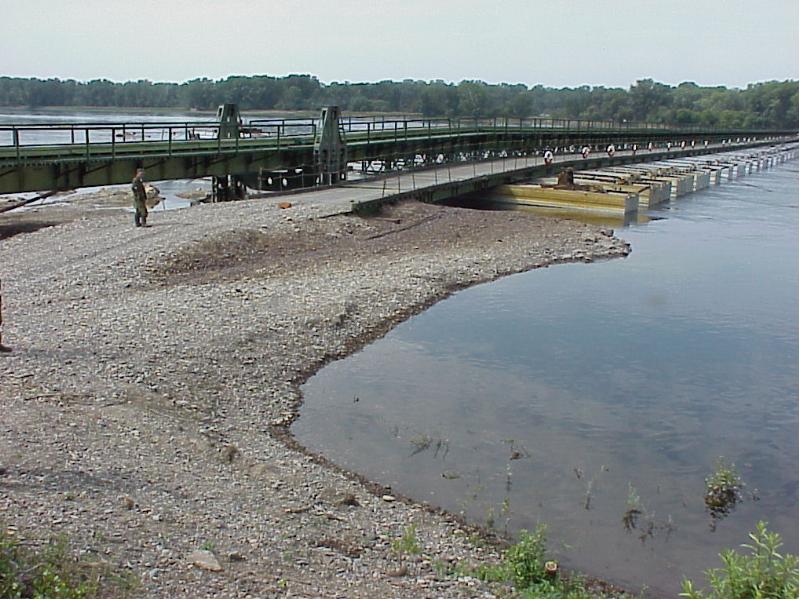

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

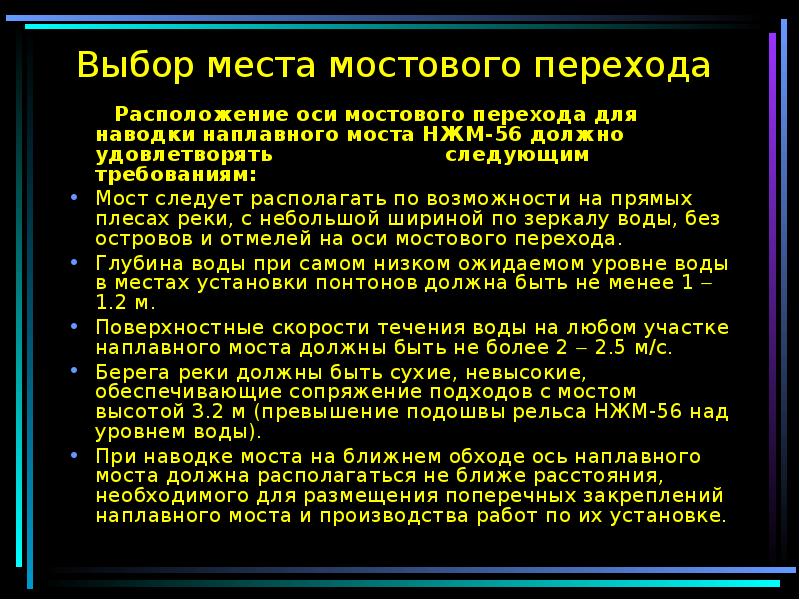

Выбор места мостового перехода Расположение оси мостового перехода для наводки наплавного моста НЖМ-56 должно удовлетворять следующим требованиям: Мост следует располагать по возможности на прямых плесах реки, с небольшой шириной по зеркалу воды, без островов и отмелей на оси мостового перехода. Глубина воды при самом низком ожидаемом уровне воды в местах установки понтонов должна быть не менее 1  1.2 м. Поверхностные скорости течения воды на любом участке наплавного моста должны быть не более 2  2.5 м/с. Берега реки должны быть сухие, невысокие, обеспечивающие сопряжение подходов с мостом высотой 3.2 м (превышение подошвы рельса НЖМ-56 над уровнем воды). При наводке моста на ближнем обходе ось наплавного моста должна располагаться не ближе расстояния, необходимого для размещения поперечных закреплений наплавного моста и производства работ по их установке.

Слайд 7

Описание слайда:

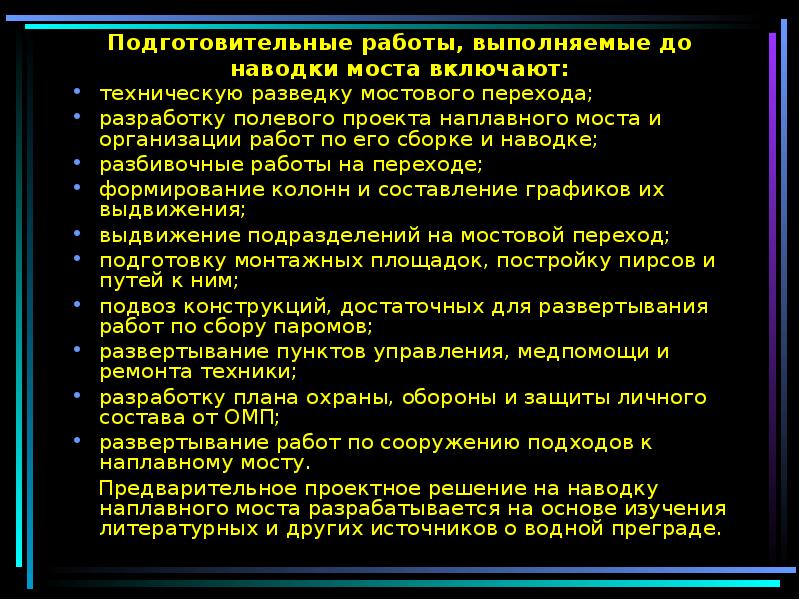

Подготовительные работы, выполняемые до наводки моста включают: техническую разведку мостового перехода; разработку полевого проекта наплавного моста и организации работ по его сборке и наводке; разбивочные работы на переходе; формирование колонн и составление графиков их выдвижения; выдвижение подразделений на мостовой переход; подготовку монтажных площадок, постройку пирсов и путей к ним; подвоз конструкций, достаточных для развертывания работ по сбору паромов; развертывание пунктов управления, медпомощи и ремонта техники; разработку плана охраны, обороны и защиты личного состава от ОМП; развертывание работ по сооружению подходов к наплавному мосту. Предварительное проектное решение на наводку наплавного моста разрабатывается на основе изучения литературных и других источников о водной преграде.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

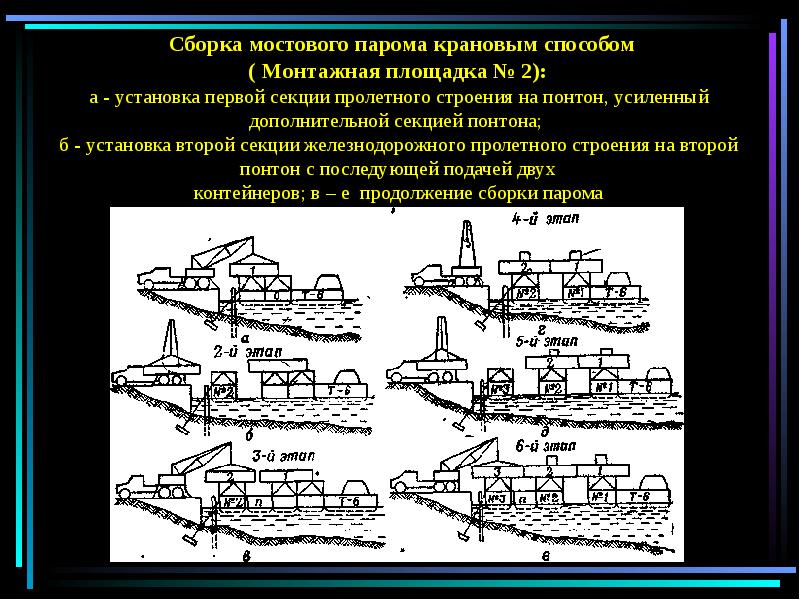

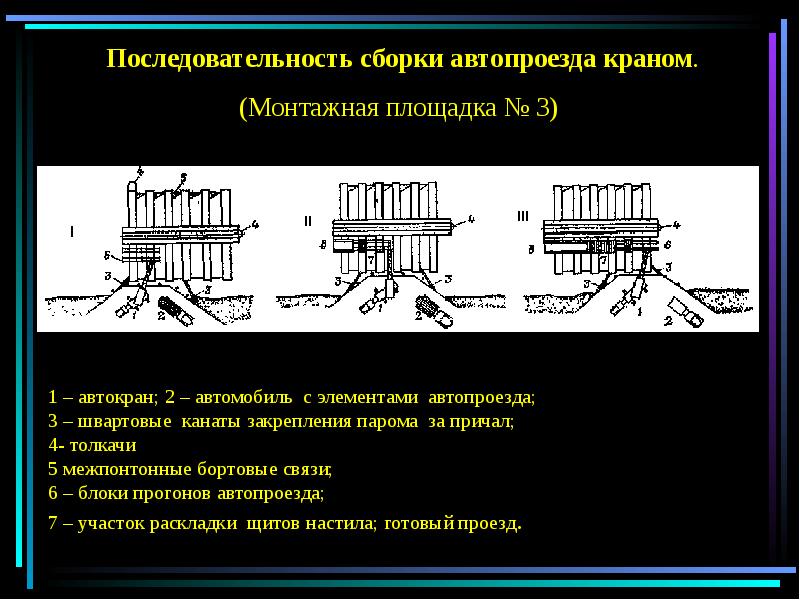

2 Учебный вопрос 2 Учебный вопрос Сборка мостовых паромов крановым способом

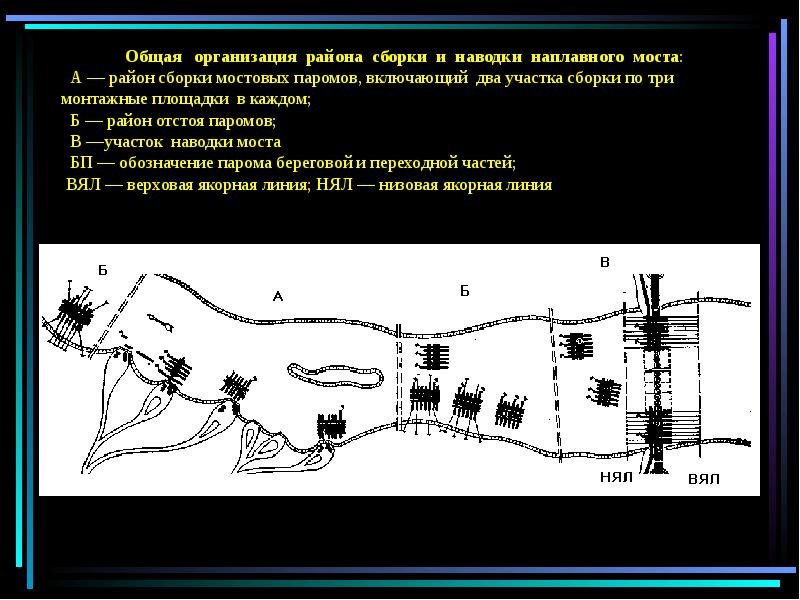

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

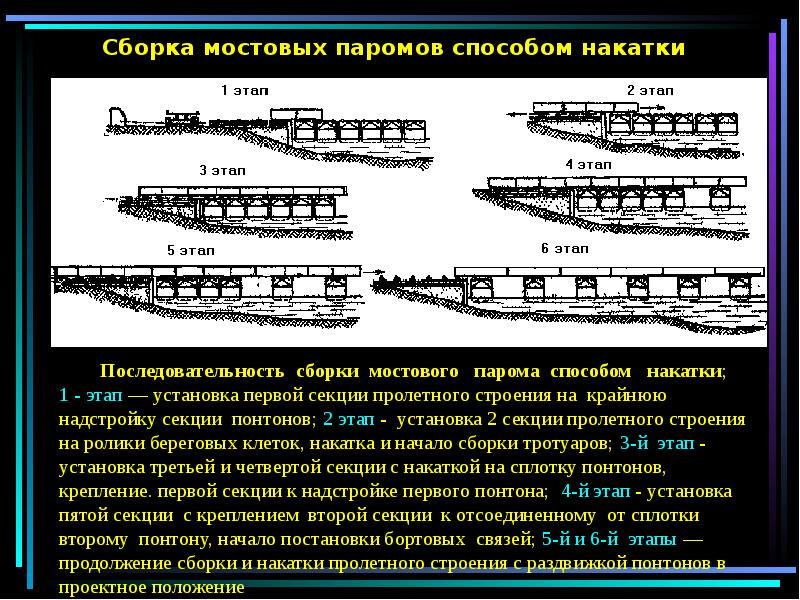

Сборка мостовых паромов способом накатки

Слайд 14

Описание слайда:

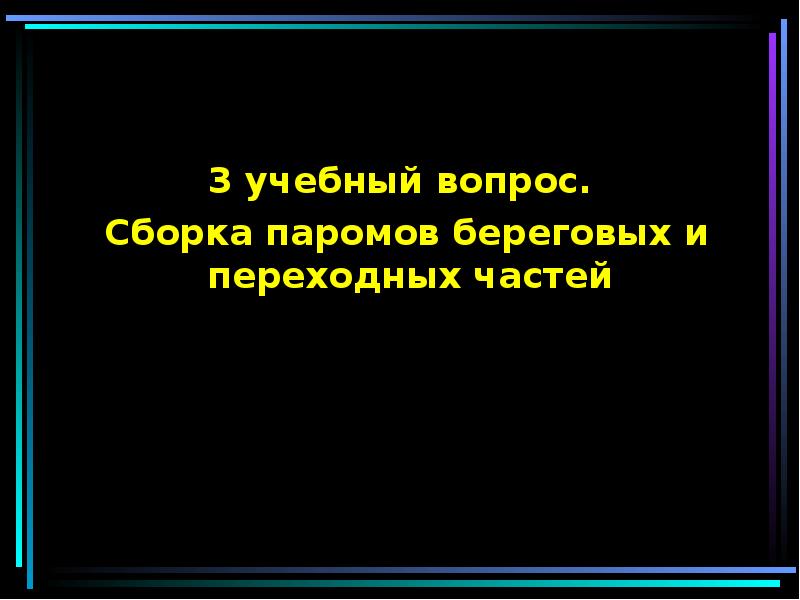

3 учебный вопрос. 3 учебный вопрос. Сборка паромов береговых и переходных частей

Слайд 15

Описание слайда:

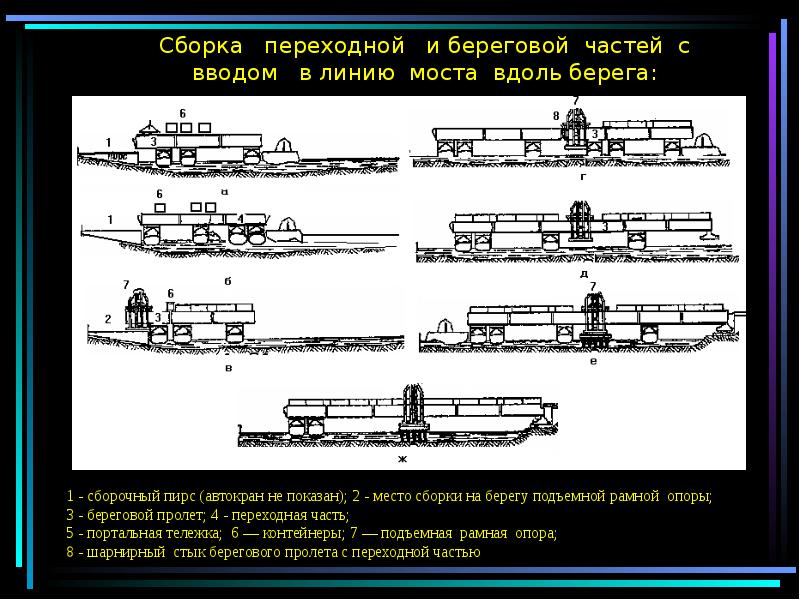

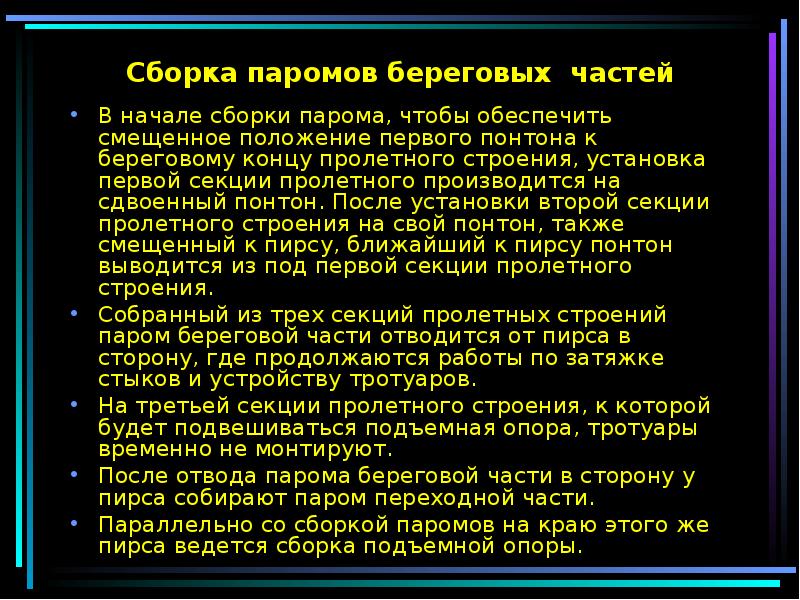

Сборка паромов береговых частей В начале сборки парома, чтобы обеспечить смещенное положение первого понтона к береговому концу пролетного строения, установка первой секции пролетного производится на сдвоенный понтон. После установки второй секции пролетного строения на свой понтон, также смещенный к пирсу, ближайший к пирсу понтон выводится из под первой секции пролетного строения. Собранный из трех секций пролетных строений паром береговой части отводится от пирса в сторону, где продолжаются работы по затяжке стыков и устройству тротуаров. На третьей секции пролетного строения, к которой будет подвешиваться подъемная опора, тротуары временно не монтируют. После отвода парома береговой части в сторону у пирса собирают паром переходной части. Параллельно со сборкой паромов на краю этого же пирса ведется сборка подъемной опоры.

Слайд 16

Описание слайда:

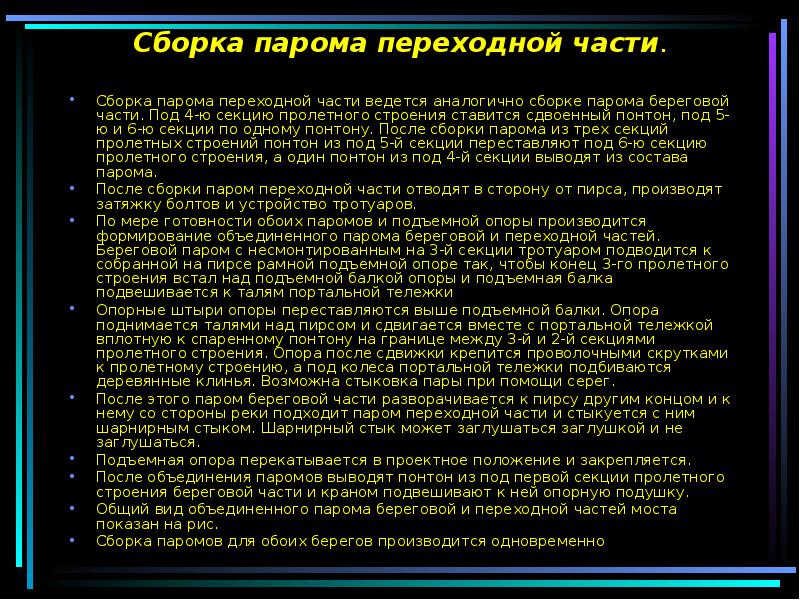

Сборка парома переходной части. Сборка парома переходной части ведется аналогично сборке парома береговой части. Под 4-ю секцию пролетного строения ставится сдвоенный понтон, под 5-ю и 6-ю секции по одному понтону. После сборки парома из трех секций пролетных строений понтон из под 5-й секции переставляют под 6-ю секцию пролетного строения, а один понтон из под 4-й секции выводят из состава парома. После сборки паром переходной части отводят в сторону от пирса, производят затяжку болтов и устройство тротуаров. По мере готовности обоих паромов и подъемной опоры производится формирование объединенного парома береговой и переходной частей. Береговой паром с несмонтированным на 3-й секции тротуаром подводится к собранной на пирсе рамной подъемной опоре так, чтобы конец 3-го пролетного строения встал над подъемной балкой опоры и подъемная балка подвешивается к талям портальной тележки Опорные штыри опоры переставляются выше подъемной балки. Опора поднимается талями над пирсом и сдвигается вместе с портальной тележкой вплотную к спаренному понтону на границе между 3-й и 2-й секциями пролетного строения. Опора после сдвижки крепится проволочными скрутками к пролетному строению, а под колеса портальной тележки подбиваются деревянные клинья. Возможна стыковка пары при помощи серег. После этого паром береговой части разворачивается к пирсу другим концом и к нему со стороны реки подходит паром переходной части и стыкуется с ним шарнирным стыком. Шарнирный стык может заглушаться заглушкой и не заглушаться. Подъемная опора перекатывается в проектное положение и закрепляется. После объединения паромов выводят понтон из под первой секции пролетного строения береговой части и краном подвешивают к ней опорную подушку. Общий вид объединенного парома береговой и переходной частей моста показан на рис. Сборка паромов для обоих берегов производится одновременно
