Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Геометрическая модель железнодорожного моста в CADсистеме. Доклад-сообщение содержит 24 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

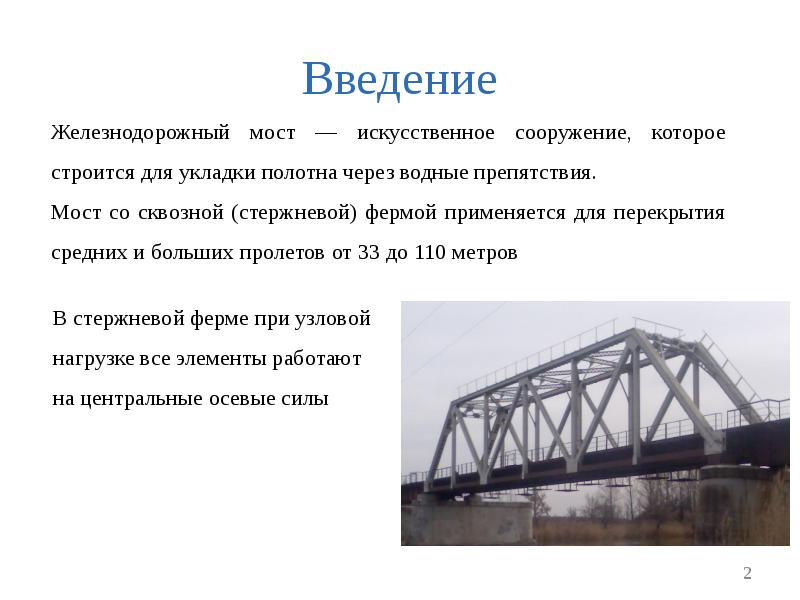

Введение

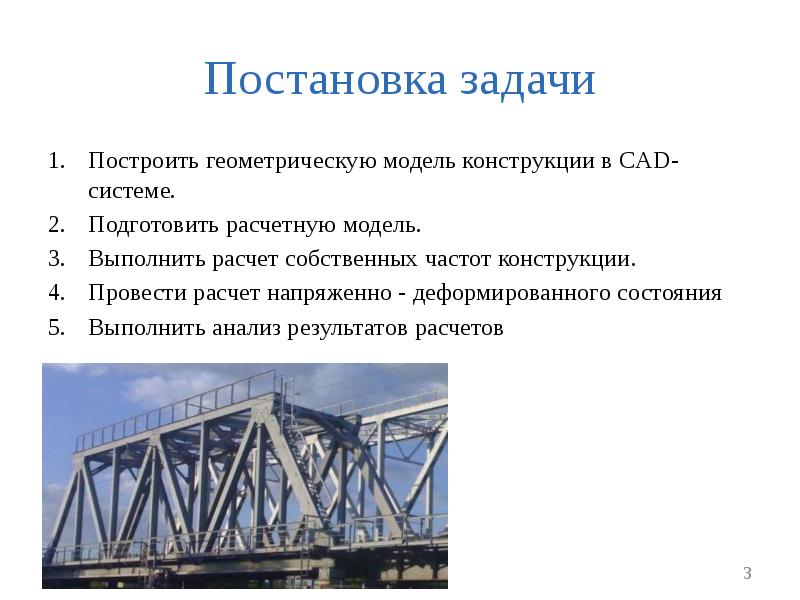

Слайд 3

Описание слайда:

Постановка задачи Построить геометрическую модель конструкции в CAD-системе. Подготовить расчетную модель. Выполнить расчет собственных частот конструкции. Провести расчет напряженно - деформированного состояния Выполнить анализ результатов расчетов

Слайд 4

Описание слайда:

Исходные данные

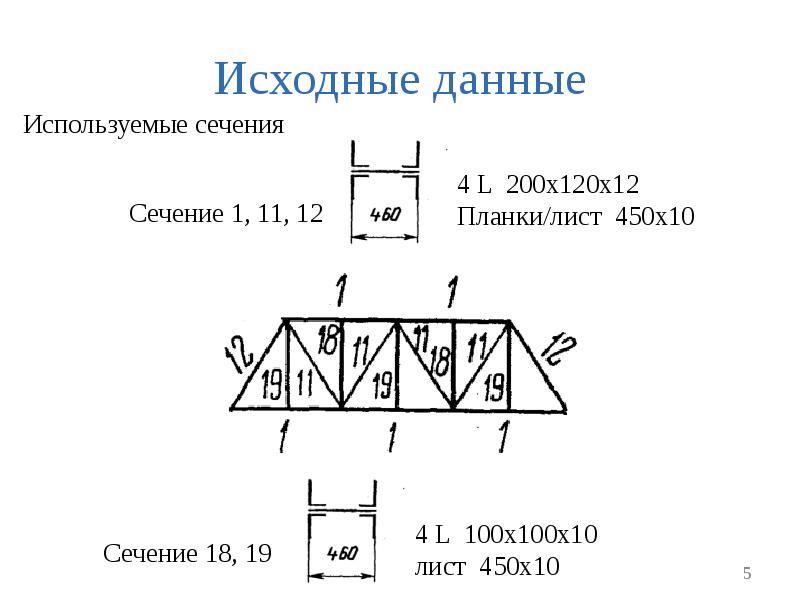

Слайд 5

Описание слайда:

Исходные данные

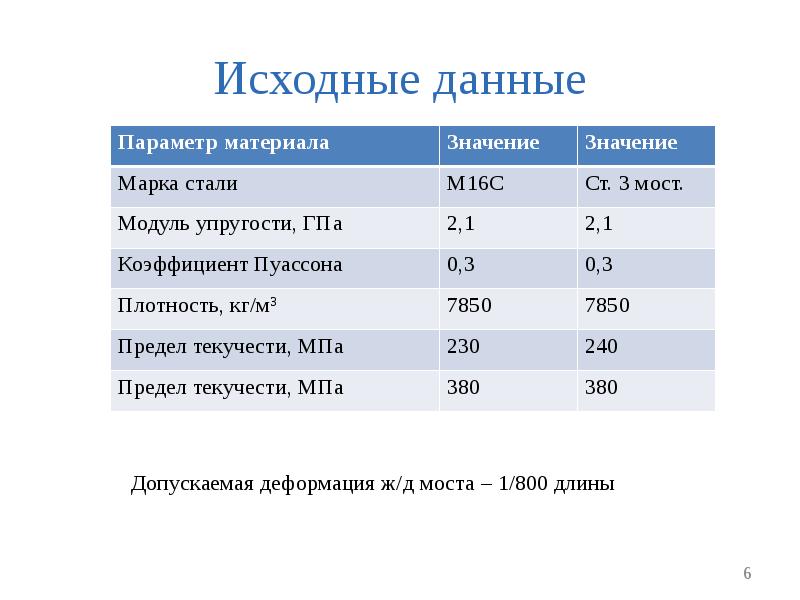

Слайд 6

Описание слайда:

Исходные данные

Слайд 7

Описание слайда:

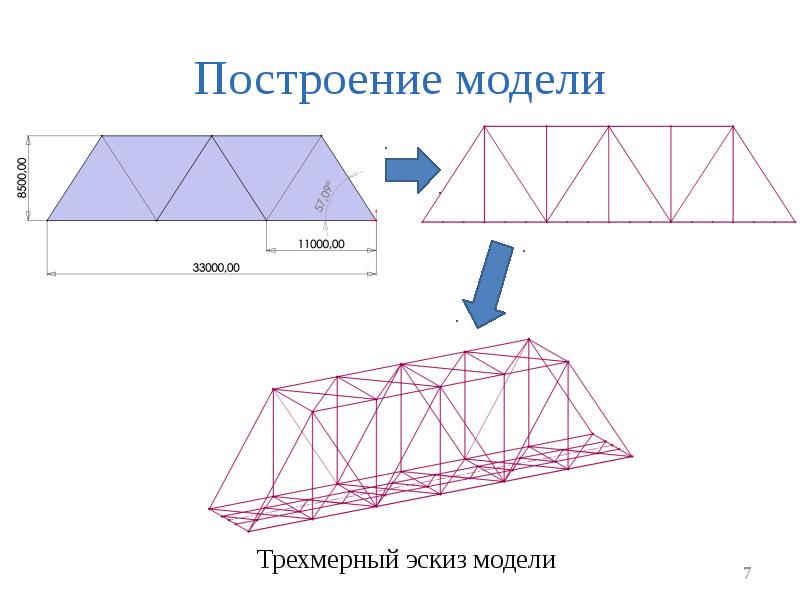

Построение модели

Слайд 8

Описание слайда:

Построение модели

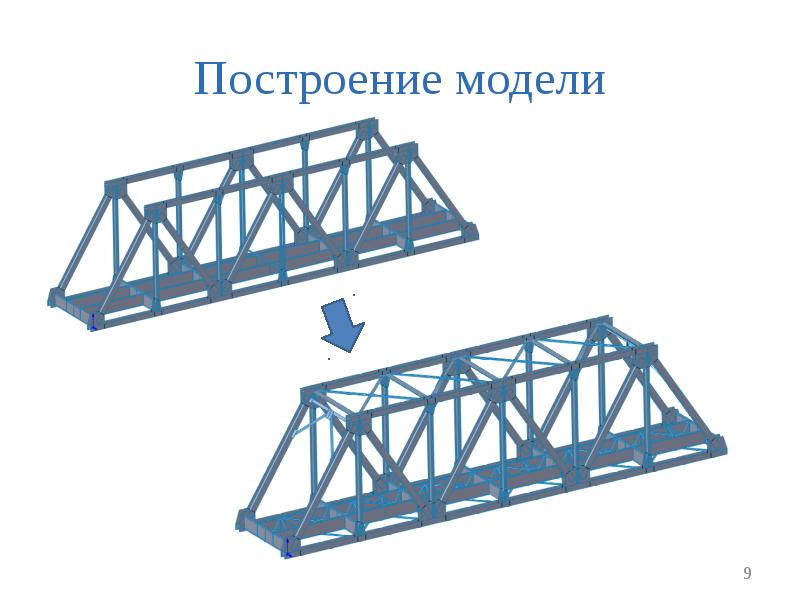

Слайд 9

Описание слайда:

Построение модели

Слайд 10

Описание слайда:

Подготовка геометрии

Слайд 11

Описание слайда:

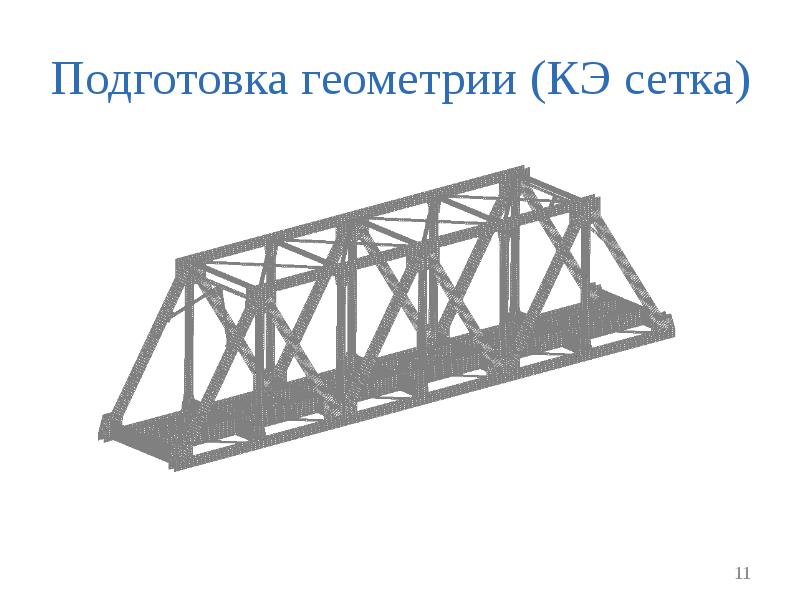

Подготовка геометрии (КЭ сетка)

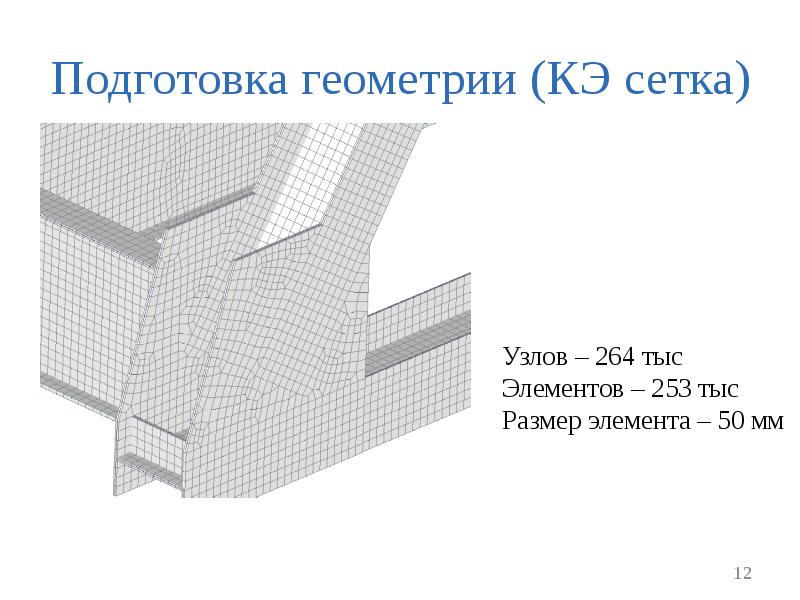

Слайд 12

Описание слайда:

Подготовка геометрии (КЭ сетка)

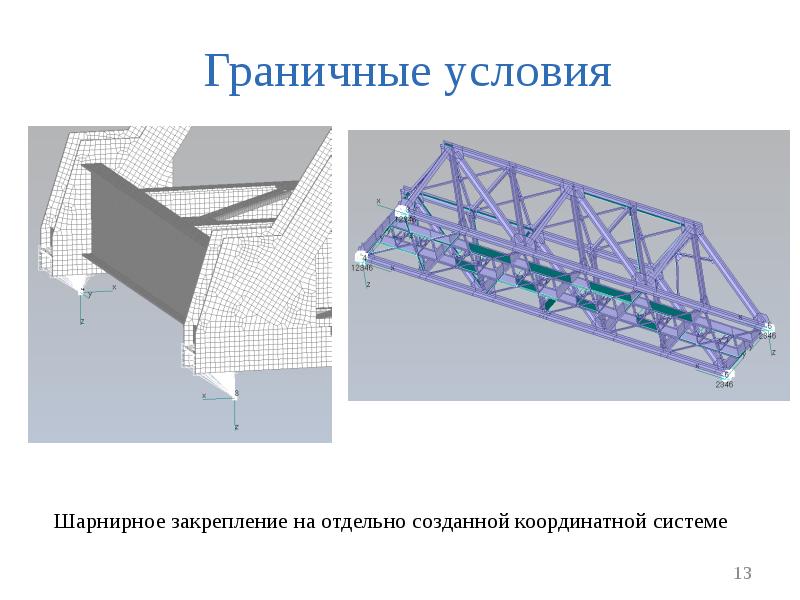

Слайд 13

Описание слайда:

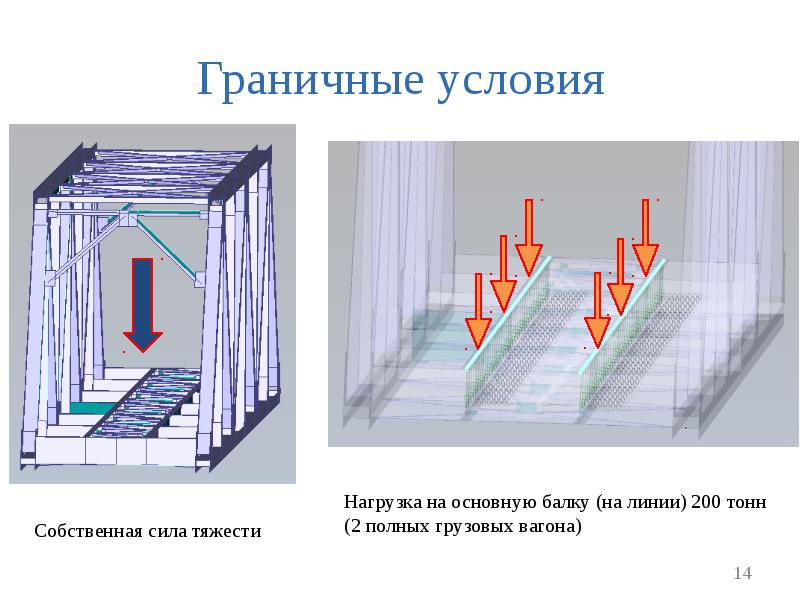

Слайд 14

Описание слайда:

Граничные условия

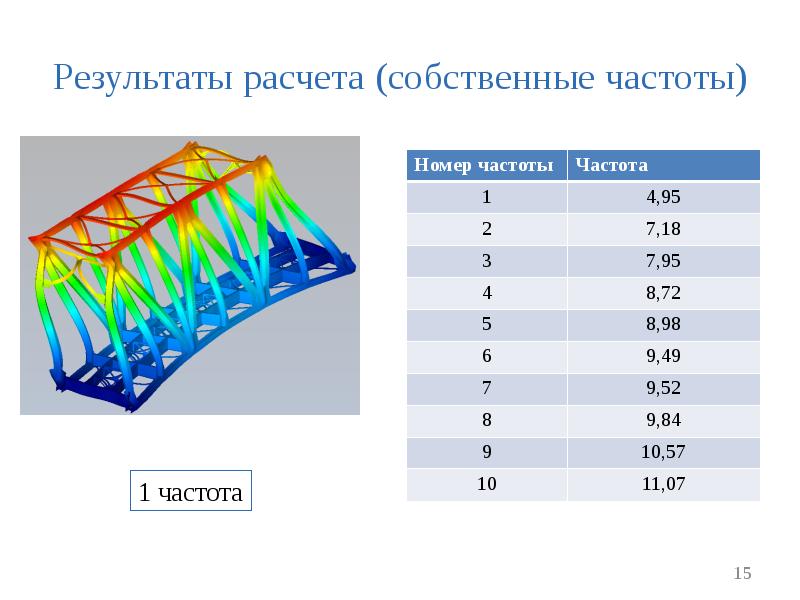

Слайд 15

Описание слайда:

Результаты расчета (собственные частоты)

Слайд 16

Описание слайда:

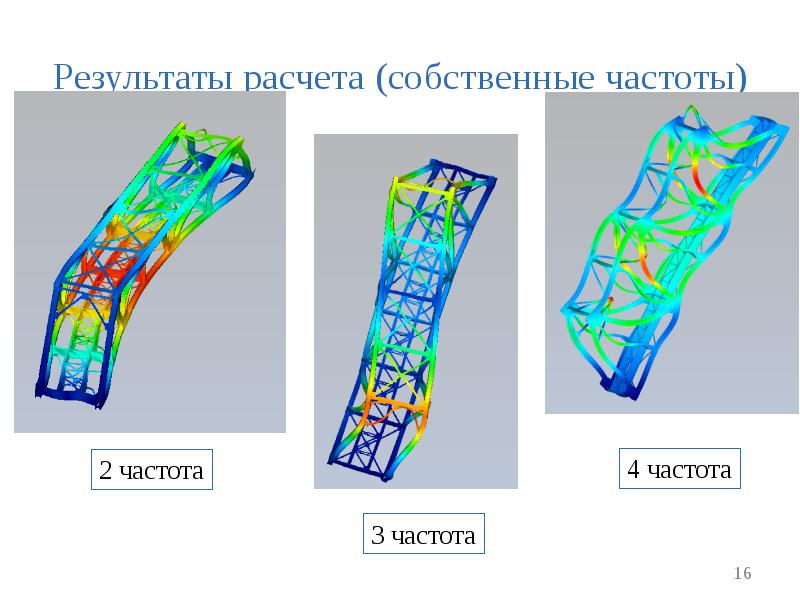

Результаты расчета (собственные частоты)

Слайд 17

Описание слайда:

Результаты расчета

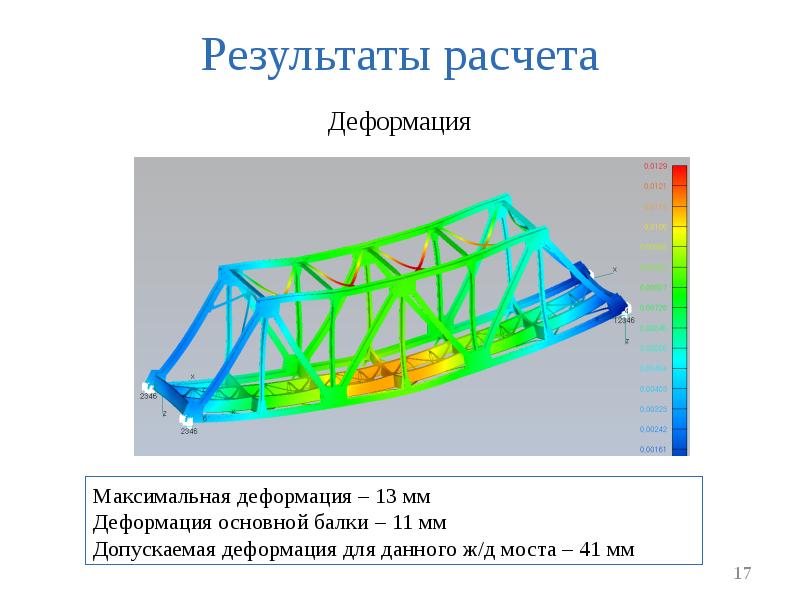

Слайд 18

Описание слайда:

Результаты расчета

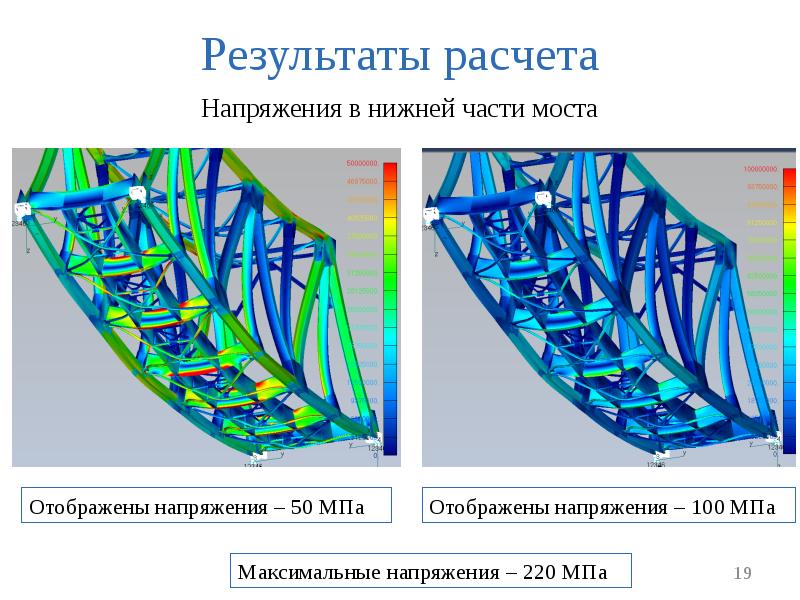

Слайд 19

Описание слайда:

Результаты расчета

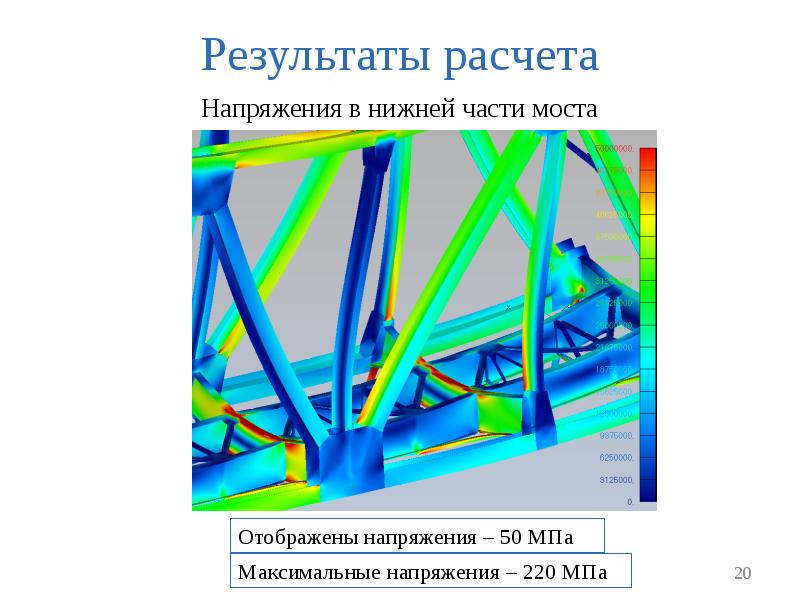

Слайд 20

Описание слайда:

Результаты расчета

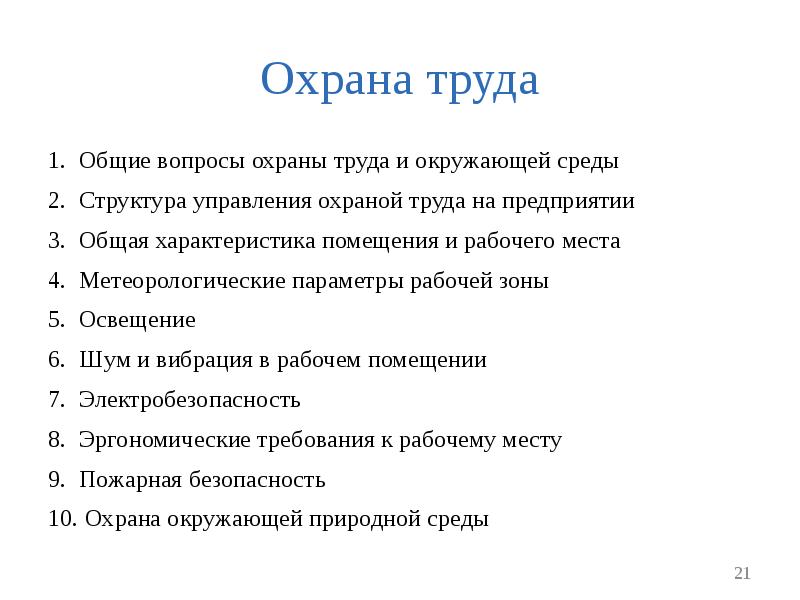

Слайд 21

Описание слайда:

Охрана труда Общие вопросы охраны труда и окружающей среды Структура управления охраной труда на предприятии Общая характеристика помещения и рабочего места Метеорологические параметры рабочей зоны Освещение Шум и вибрация в рабочем помещении Электробезопасность Эргономические требования к рабочему месту Пожарная безопасность Охрана окружающей природной среды

Слайд 22

Описание слайда:

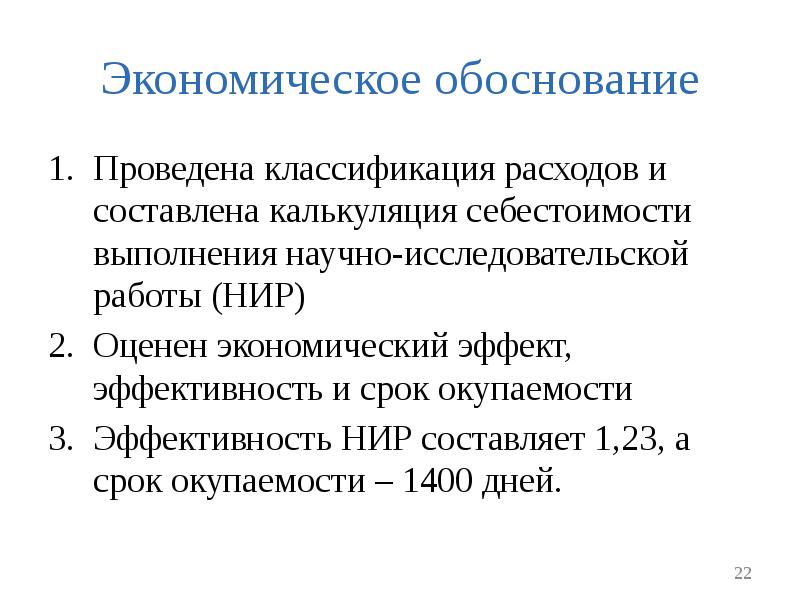

Экономическое обоснование Проведена классификация расходов и составлена калькуляция себестоимости выполнения научно-исследовательской работы (НИР) Оценен экономический эффект, эффективность и срок окупаемости Эффективность НИР составляет 1,23, а срок окупаемости – 1400 дней.

Слайд 23

Описание слайда:

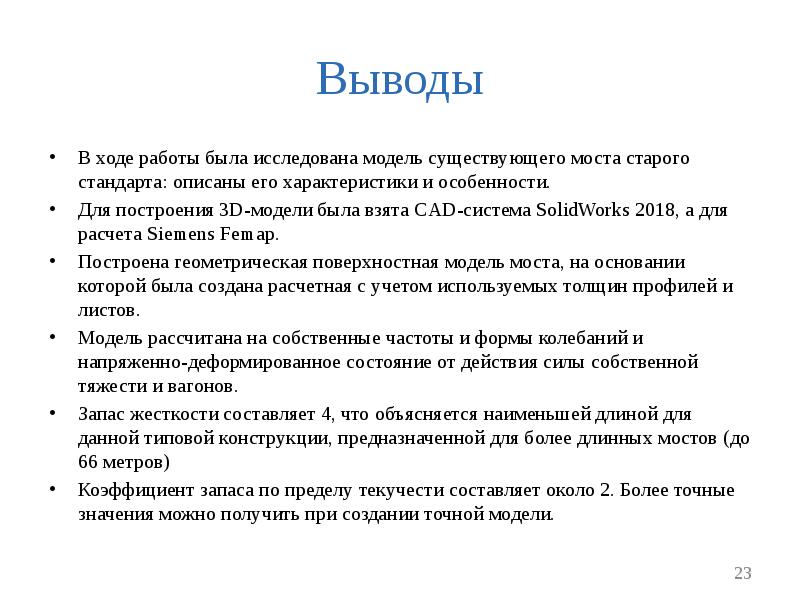

Выводы В ходе работы была исследована модель существующего моста старого стандарта: описаны его характеристики и особенности. Для построения 3D-модели была взята CAD-система SolidWorks 2018, а для расчета Siemens Femap. Построена геометрическая поверхностная модель моста, на основании которой была создана расчетная с учетом используемых толщин профилей и листов. Модель рассчитана на собственные частоты и формы колебаний и напряженно-деформированное состояние от действия силы собственной тяжести и вагонов. Запас жесткости составляет 4, что объясняется наименьшей длиной для данной типовой конструкции, предназначенной для более длинных мостов (до 66 метров) Коэффициент запаса по пределу текучести составляет около 2. Более точные значения можно получить при создании точной модели.
