Слайд 1

Описание слайда:

Вычислительные объекты GPSS

Слайд 2

Описание слайда:

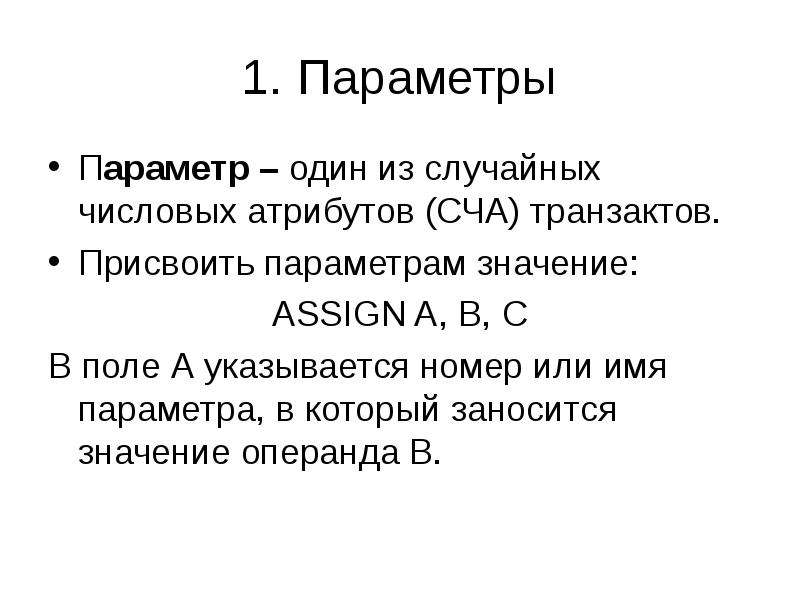

1. Параметры Параметр – один из случайных числовых атрибутов (СЧА) транзактов. Присвоить параметрам значение: ASSIGN A, B, C В поле А указывается номер или имя параметра, в который заносится значение операнда В.

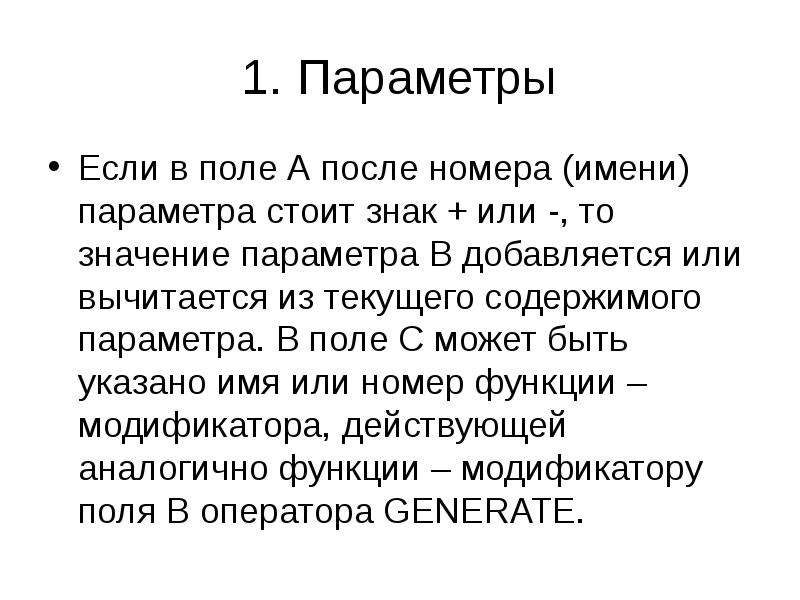

Слайд 3

Описание слайда:

1. Параметры Если в поле А после номера (имени) параметра стоит знак + или -, то значение параметра В добавляется или вычитается из текущего содержимого параметра. В поле С может быть указано имя или номер функции – модификатора, действующей аналогично функции – модификатору поля В оператора GENERATE.

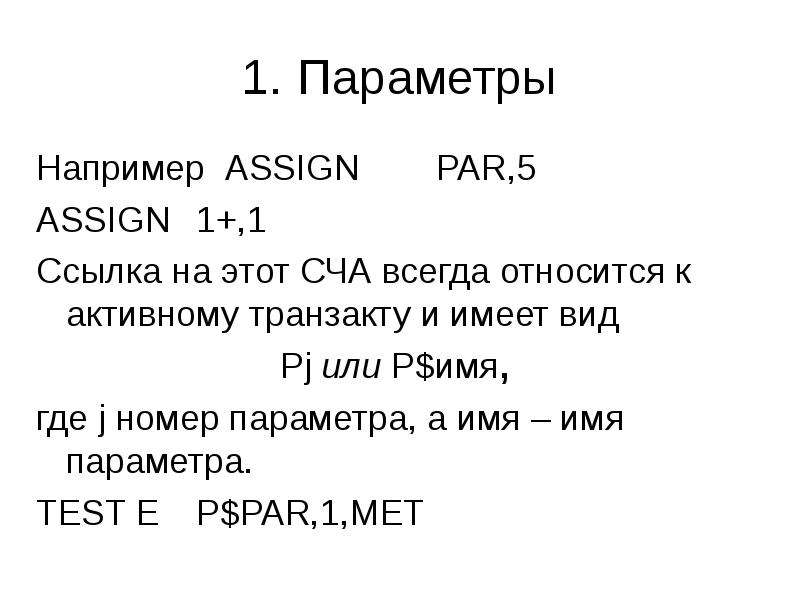

Слайд 4

Описание слайда:

1. Параметры Например ASSIGN PAR,5 ASSIGN 1+,1 Ссылка на этот СЧА всегда относится к активному транзакту и имеет вид Pj или P$имя, где j номер параметра, а имя – имя параметра. TEST E P$PAR,1,MET

Слайд 5

Описание слайда:

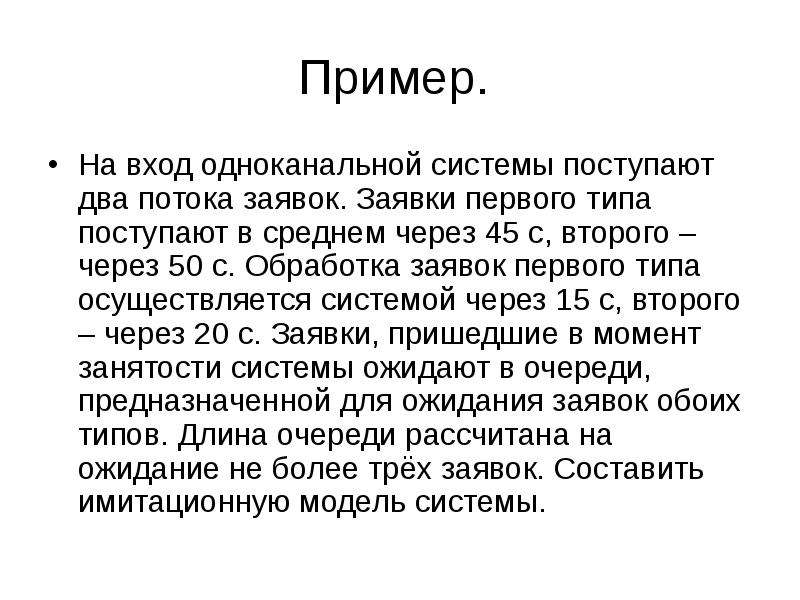

Пример. На вход одноканальной системы поступают два потока заявок. Заявки первого типа поступают в среднем через 45 с, второго – через 50 с. Обработка заявок первого типа осуществляется системой через 15 с, второго – через 20 с. Заявки, пришедшие в момент занятости системы ожидают в очереди, предназначенной для ожидания заявок обоих типов. Длина очереди рассчитана на ожидание не более трёх заявок. Составить имитационную модель системы.

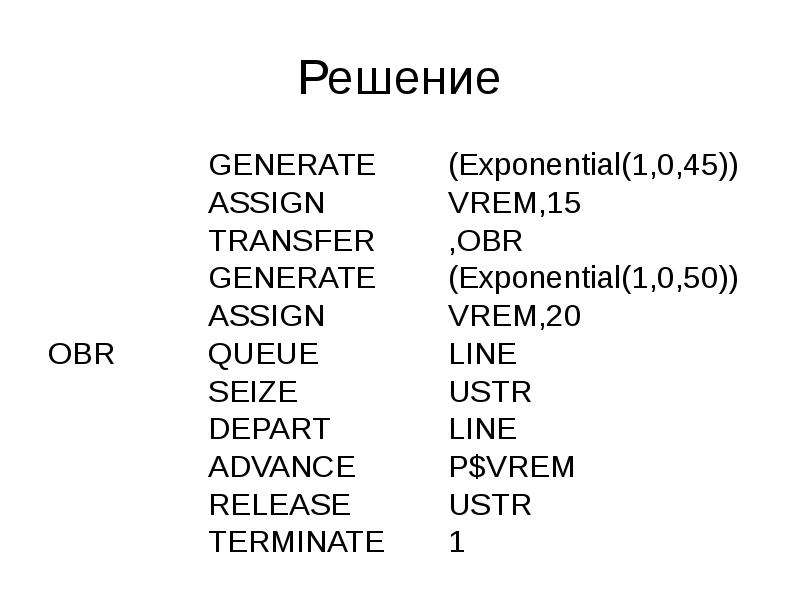

Слайд 6

Описание слайда:

Решение GENERATE (Exponential(1,0,45)) ASSIGN VREM,15 TRANSFER ,OBR GENERATE (Exponential(1,0,50)) ASSIGN VREM,20 OBR QUEUE LINE SEIZE USTR DEPART LINE ADVANCE P$VREM RELEASE USTR TERMINATE 1

Слайд 7

Описание слайда:

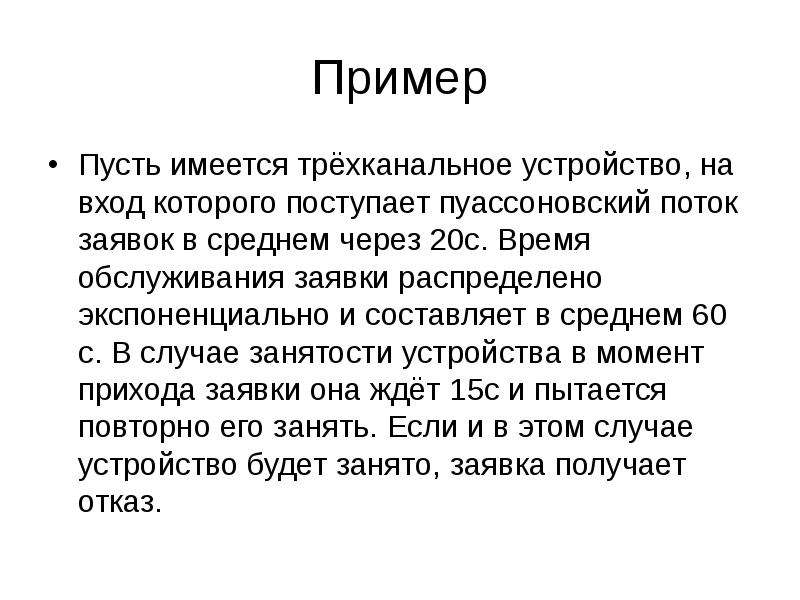

Пример Пусть имеется трёхканальное устройство, на вход которого поступает пуассоновский поток заявок в среднем через 20с. Время обслуживания заявки распределено экспоненциально и составляет в среднем 60 с. В случае занятости устройства в момент прихода заявки она ждёт 15с и пытается повторно его занять. Если и в этом случае устройство будет занято, заявка получает отказ.

Слайд 8

Описание слайда:

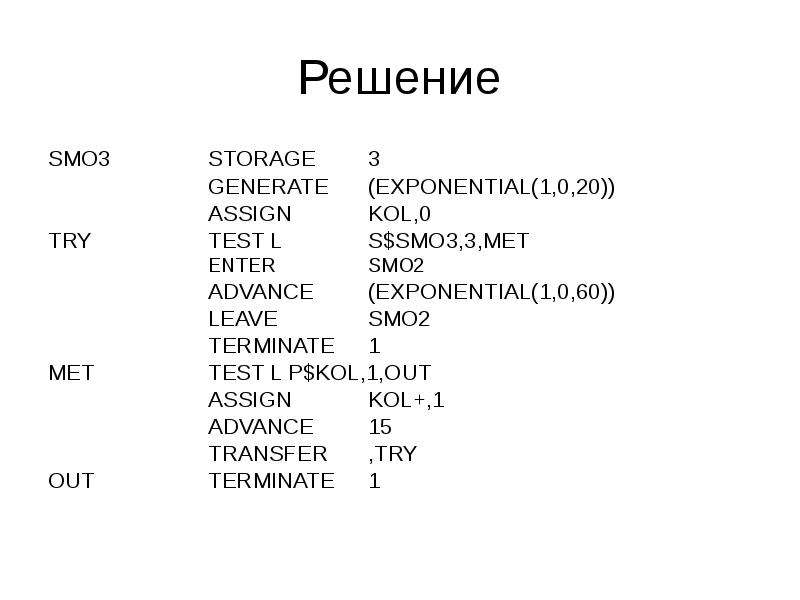

Решение SMO3 STORAGE 3 GENERATE (EXPONENTIAL(1,0,20)) ASSIGN KOL,0 TRY TEST L S$SMO3,3,MET ENTER SMO2 ADVANCE (EXPONENTIAL(1,0,60)) LEAVE SMO2 TERMINATE 1 MET TEST L P$KOL,1,OUT ASSIGN KOL+,1 ADVANCE 15 TRANSFER ,TRY OUT TERMINATE 1

Слайд 9

Описание слайда:

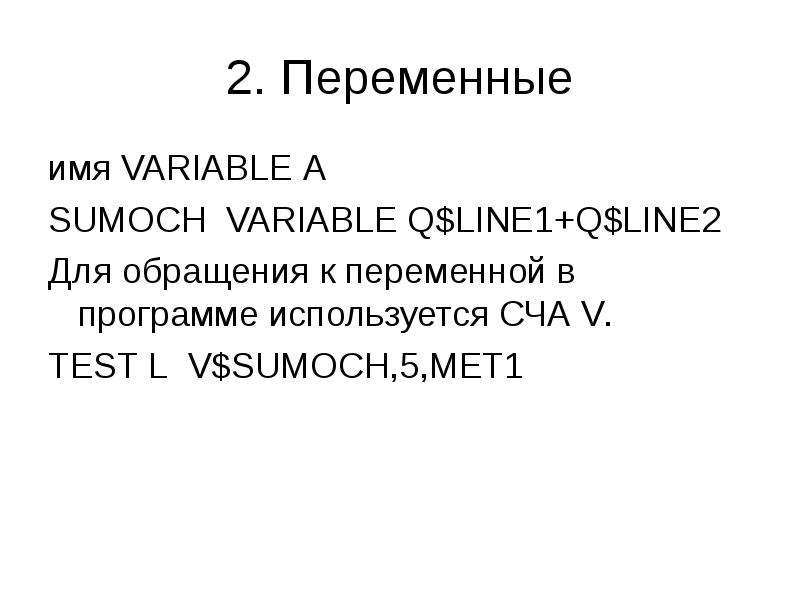

2. Переменные имя VARIABLE А SUMOCH VARIABLE Q$LINE1+Q$LINE2 Для обращения к переменной в программе используется СЧА V. TEST L V$SUMOCH,5,MET1

Слайд 10

Описание слайда:

3. Сохраняемые величины Сохраняемые величины могут использоваться в модели для хранения исходных данных, которые надо изменять при различных прогонах модели, промежуточных значений и результатов моделирования. Аналог переменных в языках программирования высокого уровня

Слайд 11

Описание слайда:

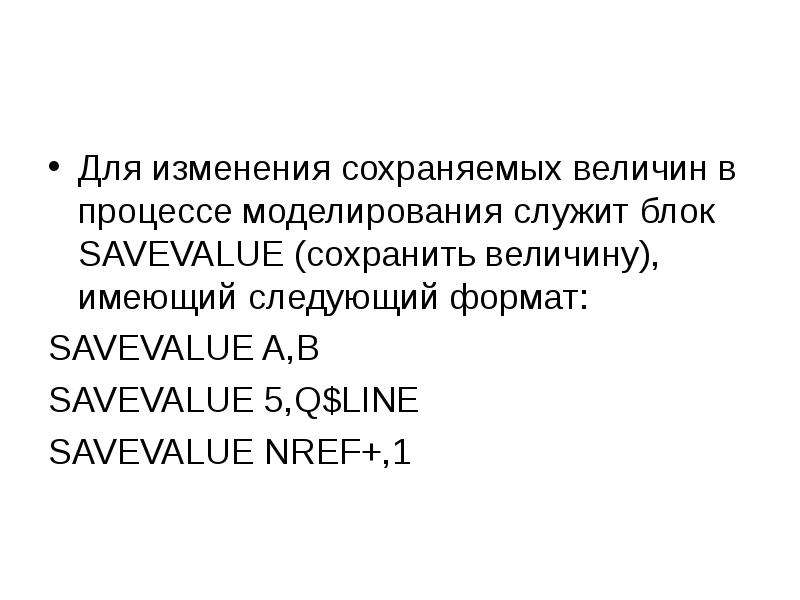

Для изменения сохраняемых величин в процессе моделирования служит блок SAVEVALUE (сохранить величину), имеющий следующий формат: SAVEVALUE A,B SAVEVALUE 5,Q$LINE SAVEVALUE NREF+,1

Слайд 12

Описание слайда:

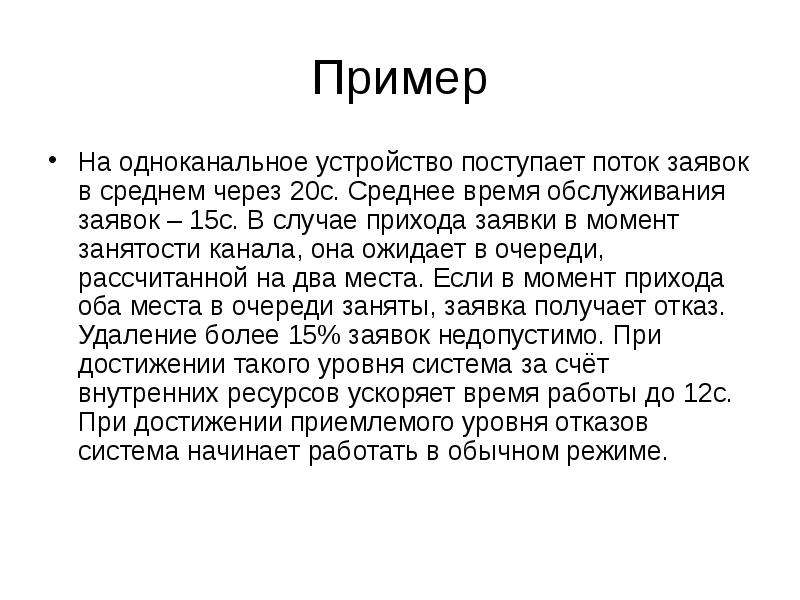

Пример На одноканальное устройство поступает поток заявок в среднем через 20с. Среднее время обслуживания заявок – 15с. В случае прихода заявки в момент занятости канала, она ожидает в очереди, рассчитанной на два места. Если в момент прихода оба места в очереди заняты, заявка получает отказ. Удаление более 15% заявок недопустимо. При достижении такого уровня система за счёт внутренних ресурсов ускоряет время работы до 12с. При достижении приемлемого уровня отказов система начинает работать в обычном режиме.

Слайд 13

Описание слайда:

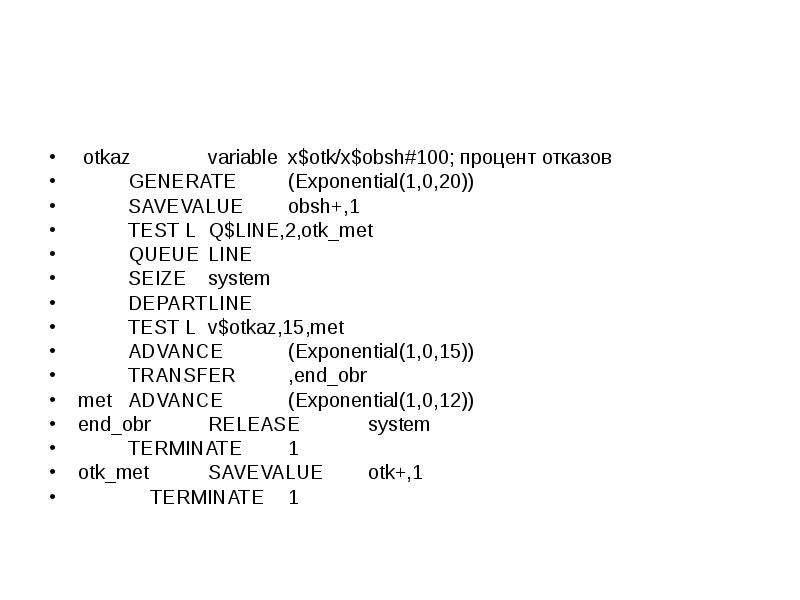

otkaz variable x$otk/x$obsh#100; процент отказов GENERATE (Exponential(1,0,20)) SAVEVALUE obsh+,1 TEST L Q$LINE,2,otk_met QUEUE LINE SEIZE system DEPART LINE TEST L v$otkaz,15,met ADVANCE (Exponential(1,0,15)) TRANSFER ,end_obr met ADVANCE (Exponential(1,0,12)) end_obr RELEASE system TERMINATE 1 otk_met SAVEVALUE otk+,1 TERMINATE 1
