Слайд 1

Описание слайда:

Презентация Выполнение чертежей деталей по сборочному чертежу штампа листовой штамповки при помощи компьютерной графики

Слайд 2

Описание слайда:

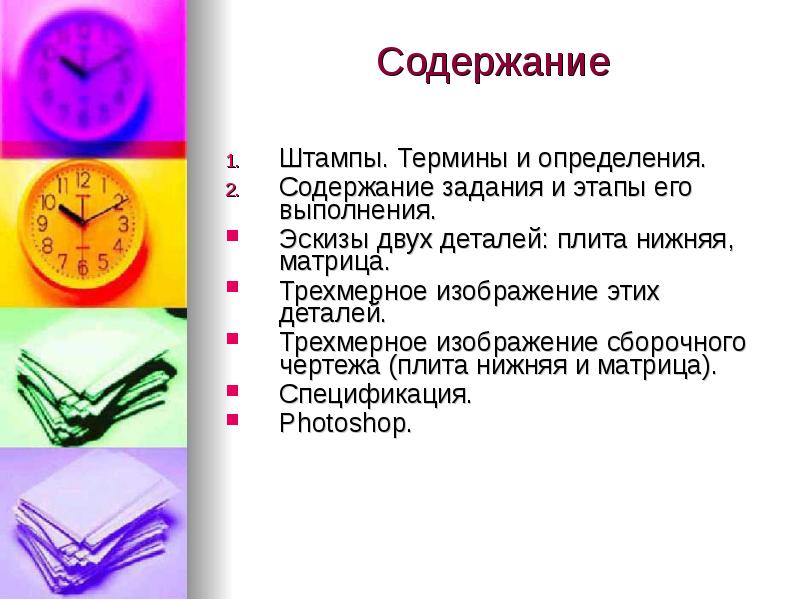

Содержание Штампы. Термины и определения. Содержание задания и этапы его выполнения. Эскизы двух деталей: плита нижняя, матрица. Трехмерное изображение этих деталей. Трехмерное изображение сборочного чертежа (плита нижняя и матрица). Спецификация. Photoshop.

Слайд 3

Описание слайда:

2. Штампы. Термины и определения Штамп-это технологическая оснастка, предназначенная для выполнения разделительных и формоизменяющих операций, в результате которых заготовка приобретает форму и размеры, соответствующие контуру или поверхности матрицы и пуансона

Слайд 4

Описание слайда:

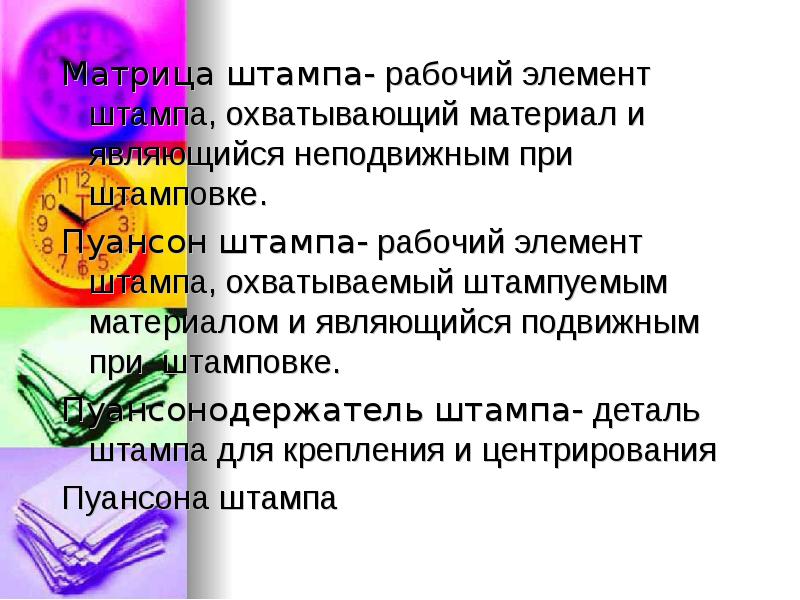

Матрица штампа- рабочий элемент штампа, охватывающий материал и являющийся неподвижным при штамповке. Матрица штампа- рабочий элемент штампа, охватывающий материал и являющийся неподвижным при штамповке. Пуансон штампа- рабочий элемент штампа, охватываемый штампуемым материалом и являющийся подвижным при штамповке. Пуансонодержатель штампа- деталь штампа для крепления и центрирования Пуансона штампа

Слайд 5

Описание слайда:

Хвостовик штампа- деталь штампа для центрирования и крепления верхней части штампа к ползуну пресса. Хвостовик штампа- деталь штампа для центрирования и крепления верхней части штампа к ползуну пресса. Верхняя плита- деталь для крепления рабочих и конструктивных элементов, направляющих узлов штампа

Слайд 6

Описание слайда:

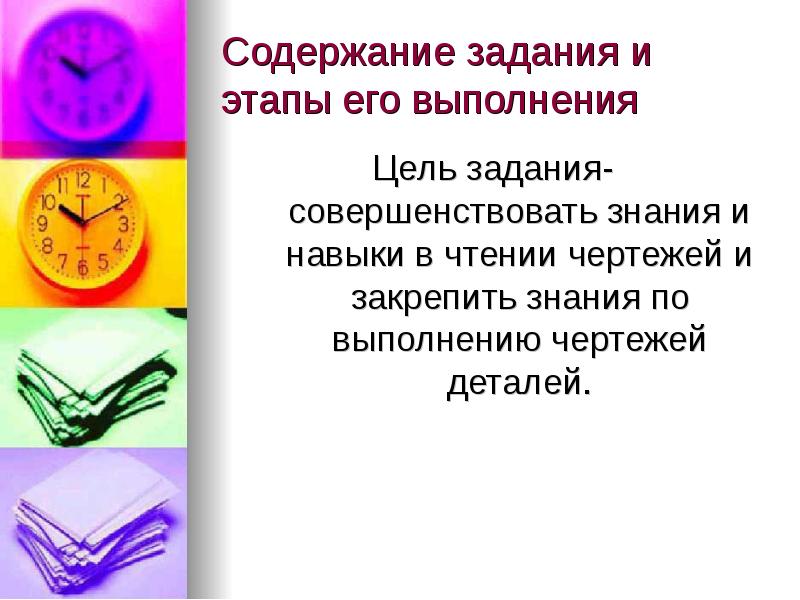

Содержание задания и этапы его выполнения Цель задания- совершенствовать знания и навыки в чтении чертежей и закрепить знания по выполнению чертежей деталей.
