Вы можете ознакомиться и скачать презентацию на тему Забезпечення радіаційної безпеки на АЕС. Оцінка радіаційної обстановки. Доклад-сообщение содержит 24 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

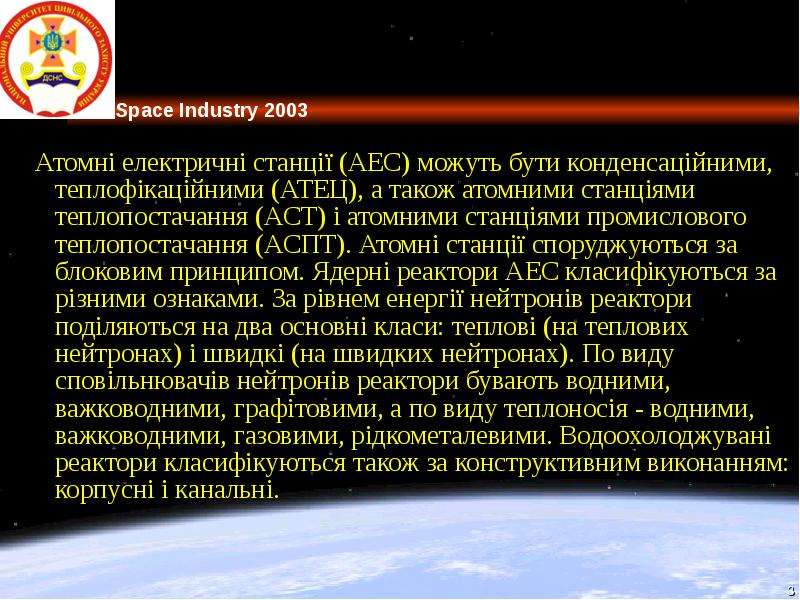

Атомні електричні станції (АЕС) можуть бути конденсаційними, теплофікаційними (АТЕЦ), а також атомними станціями теплопостачання (ACT) і атомними станціями промислового теплопостачання (ACПT). Атомні станції споруджуються за блоковим принципом. Ядерні реактори АЕС класифікуються за різними ознаками. За рівнем енергії нейтронів реактори поділяються на два основні класи: теплові (на теплових нейтронах) і швидкі (на швидких нейтронах). По виду сповільнювачів нейтронів реактори бувають водними, важководними, графітовими, а по виду теплоносія - водними, важководними, газовими, рідкометалевими. Водоохолоджувані реактори класифікуються також за конструктивним виконанням: корпусні і канальні. Атомні електричні станції (АЕС) можуть бути конденсаційними, теплофікаційними (АТЕЦ), а також атомними станціями теплопостачання (ACT) і атомними станціями промислового теплопостачання (ACПT). Атомні станції споруджуються за блоковим принципом. Ядерні реактори АЕС класифікуються за різними ознаками. За рівнем енергії нейтронів реактори поділяються на два основні класи: теплові (на теплових нейтронах) і швидкі (на швидких нейтронах). По виду сповільнювачів нейтронів реактори бувають водними, важководними, графітовими, а по виду теплоносія - водними, важководними, газовими, рідкометалевими. Водоохолоджувані реактори класифікуються також за конструктивним виконанням: корпусні і канальні.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

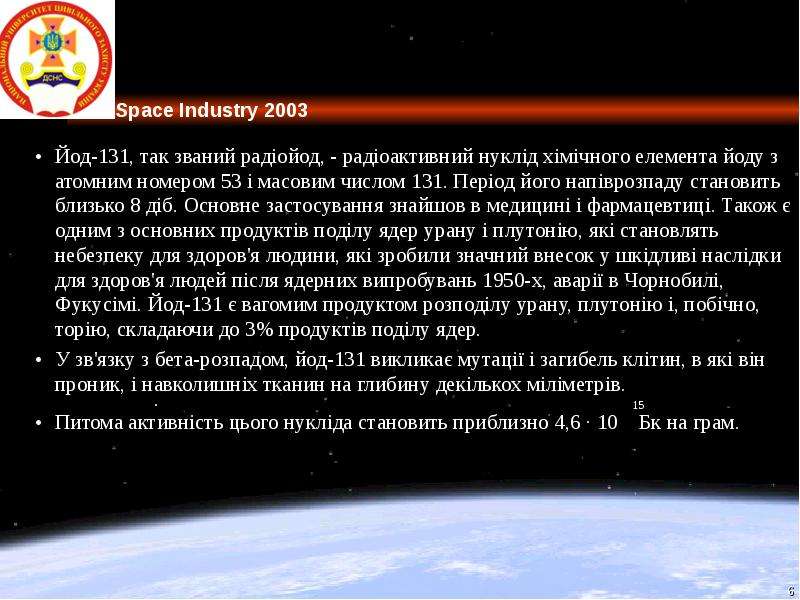

Йод-131, так званий радіойод, - радіоактивний нуклід хімічного елемента йоду з атомним номером 53 і масовим числом 131. Період його напіврозпаду становить близько 8 діб. Основне застосування знайшов в медицині і фармацевтиці. Також є одним з основних продуктів поділу ядер урану і плутонію, які становлять небезпеку для здоров'я людини, які зробили значний внесок у шкідливі наслідки для здоров'я людей після ядерних випробувань 1950-х, аварії в Чорнобилі, Фукусімі. Йод-131 є вагомим продуктом розподілу урану, плутонію і, побічно, торію, складаючи до 3% продуктів поділу ядер. Йод-131, так званий радіойод, - радіоактивний нуклід хімічного елемента йоду з атомним номером 53 і масовим числом 131. Період його напіврозпаду становить близько 8 діб. Основне застосування знайшов в медицині і фармацевтиці. Також є одним з основних продуктів поділу ядер урану і плутонію, які становлять небезпеку для здоров'я людини, які зробили значний внесок у шкідливі наслідки для здоров'я людей після ядерних випробувань 1950-х, аварії в Чорнобилі, Фукусімі. Йод-131 є вагомим продуктом розподілу урану, плутонію і, побічно, торію, складаючи до 3% продуктів поділу ядер. У зв'язку з бета-розпадом, йод-131 викликає мутації і загибель клітин, в які він проник, і навколишніх тканин на глибину декількох міліметрів. 15 Питома активність цього нукліда становить приблизно 4,6 · 10 Бк на грам.

Слайд 7

Описание слайда:

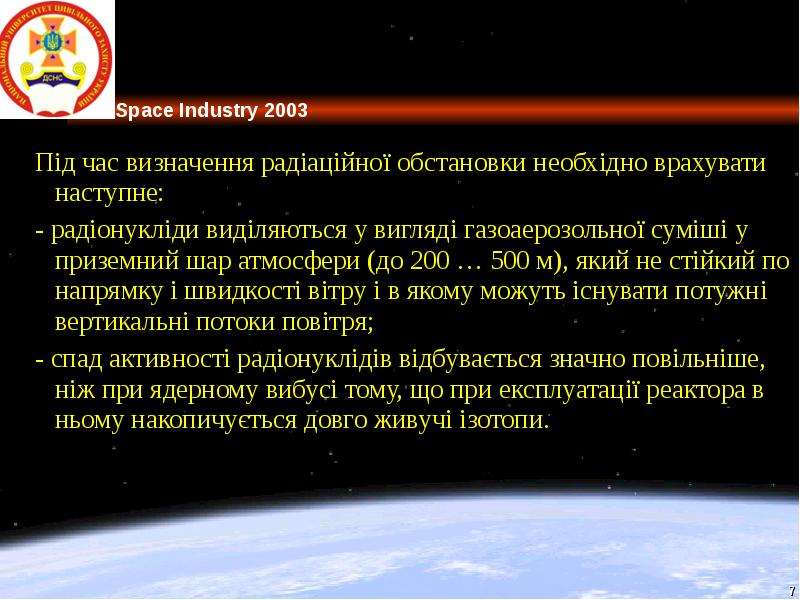

Під час визначення радіаційної обстановки необхідно врахувати наступне: Під час визначення радіаційної обстановки необхідно врахувати наступне: - радіонукліди виділяються у вигляді газоаерозольної суміші у приземний шар атмосфери (до 200 … 500 м), який не стійкий по напрямку і швидкості вітру і в якому можуть існувати потужні вертикальні потоки повітря; - спад активності радіонуклідів відбувається значно повільніше, ніж при ядерному вибусі тому, що при експлуатації реактора в ньому накопичується довго живучі ізотопи.

Слайд 8

Описание слайда:

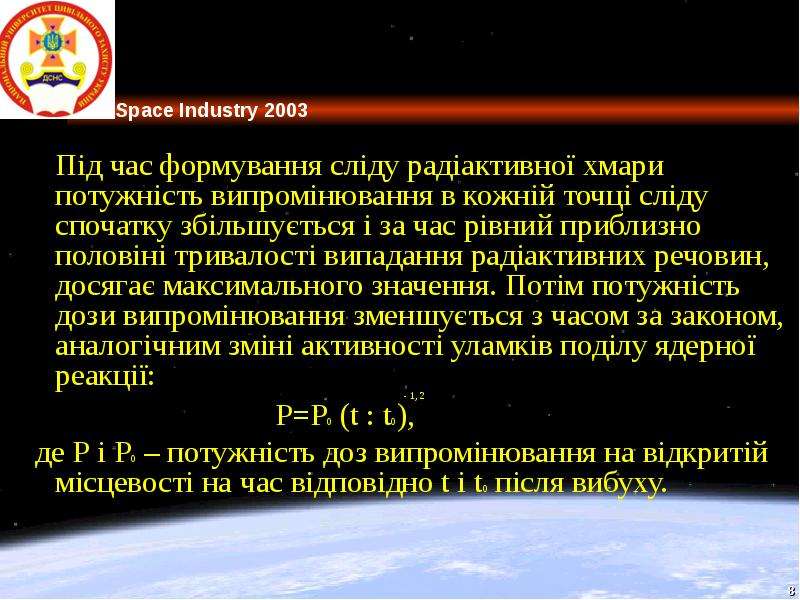

Під час формування сліду радіактивної хмари потужність випромінювання в кожній точці сліду спочатку збільшується і за час рівний приблизно половіні тривалості випадання радіактивних речовин, досягає максимального значення. Потім потужність дози випромінювання зменшується з часом за законом, аналогічним зміні активності уламків поділу ядерної реакції: Під час формування сліду радіактивної хмари потужність випромінювання в кожній точці сліду спочатку збільшується і за час рівний приблизно половіні тривалості випадання радіактивних речовин, досягає максимального значення. Потім потужність дози випромінювання зменшується з часом за законом, аналогічним зміні активності уламків поділу ядерної реакції: - 1, 2 Р=Р0 (t : t0), де Р і Р0 – потужність доз випромінювання на відкритій місцевості на час відповідно t i t0 після вибуху.

Слайд 9

Описание слайда:

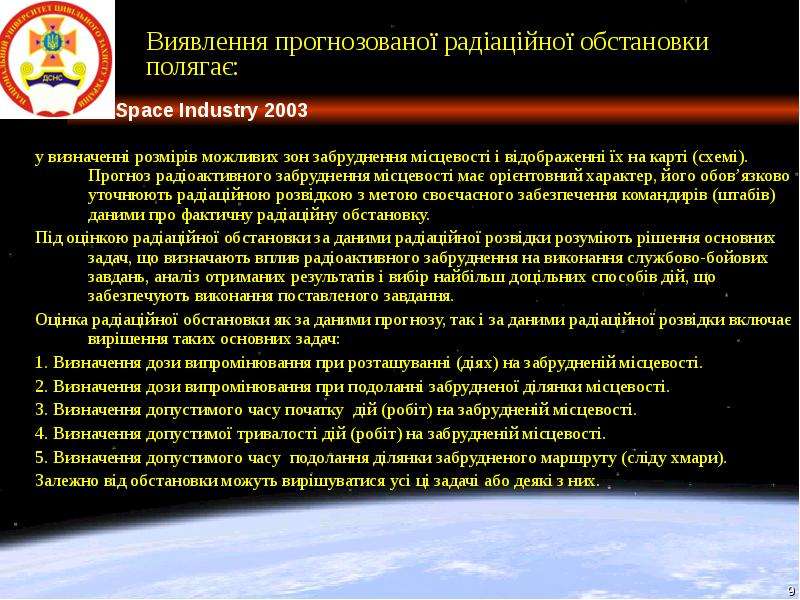

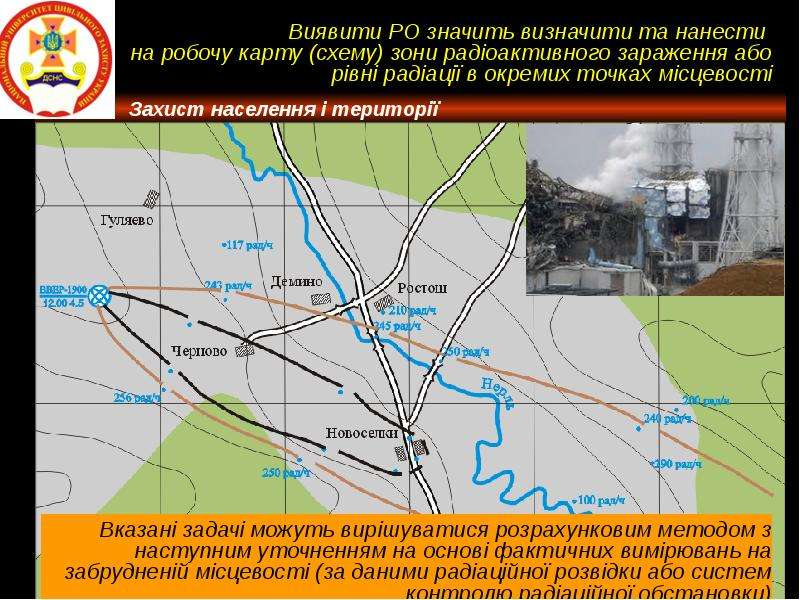

Виявлення прогнозованої радіаційної обстановки полягає: у визначенні розмірів можливих зон забруднення місцевості і відображенні їх на карті (схемі). Прогноз радіоактивного забруднення місцевості має орієнтовний характер, його обов’язково уточнюють радіаційною розвідкою з метою своєчасного забезпечення командирів (штабів) даними про фактичну радіаційну обстановку. Під оцінкою радіаційної обстановки за даними радіаційної розвідки розуміють рішення основних задач, що визначають вплив радіоактивного забруднення на виконання службово-бойових завдань, аналіз отриманих результатів і вибір найбільш доцільних способів дій, що забезпечують виконання поставленого завдання. Оцінка радіаційної обстановки як за даними прогнозу, так і за даними радіаційної розвідки включає вирішення таких основних задач: 1. Визначення дози випромінювання при розташуванні (діях) на забрудненій місцевості. 2. Визначення дози випромінювання при подоланні забрудненої ділянки місцевості. 3. Визначення допустимого часу початку дій (робіт) на забрудненій місцевості. 4. Визначення допустимої тривалості дій (робіт) на забрудненій місцевості. 5. Визначення допустимого часу подолання ділянки забрудненого маршруту (сліду хмари). Залежно від обстановки можуть вирішуватися усі ці задачі або деякі з них.

Слайд 10

Описание слайда:

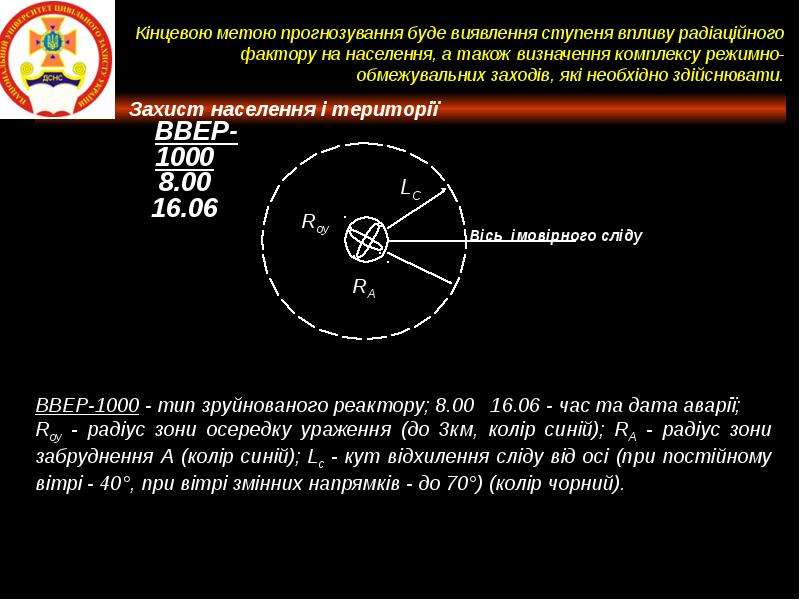

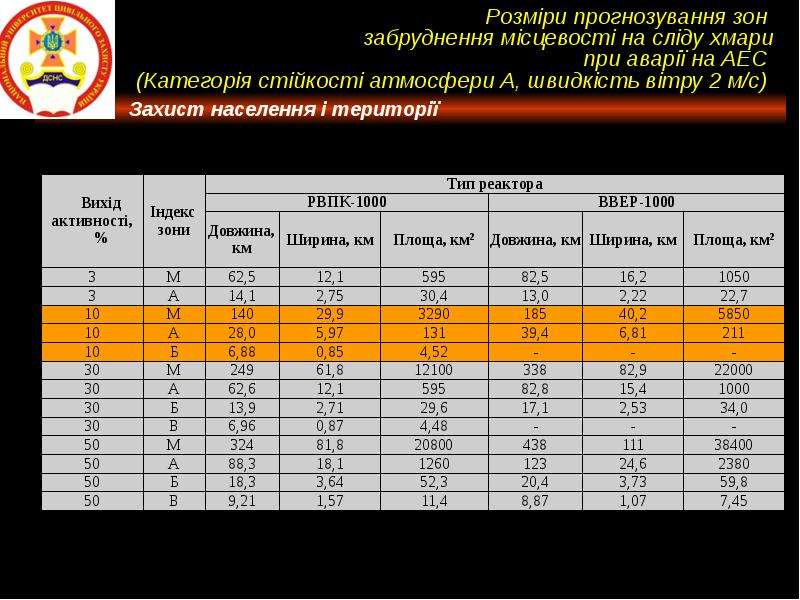

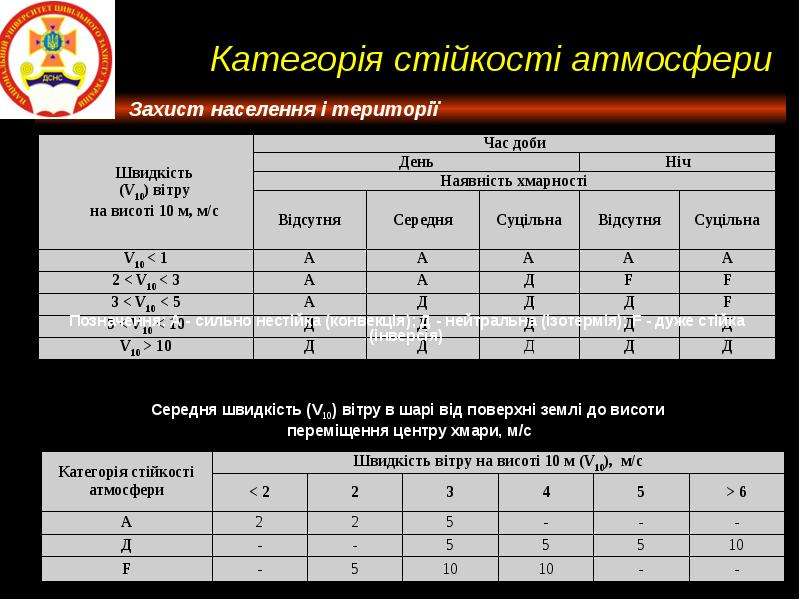

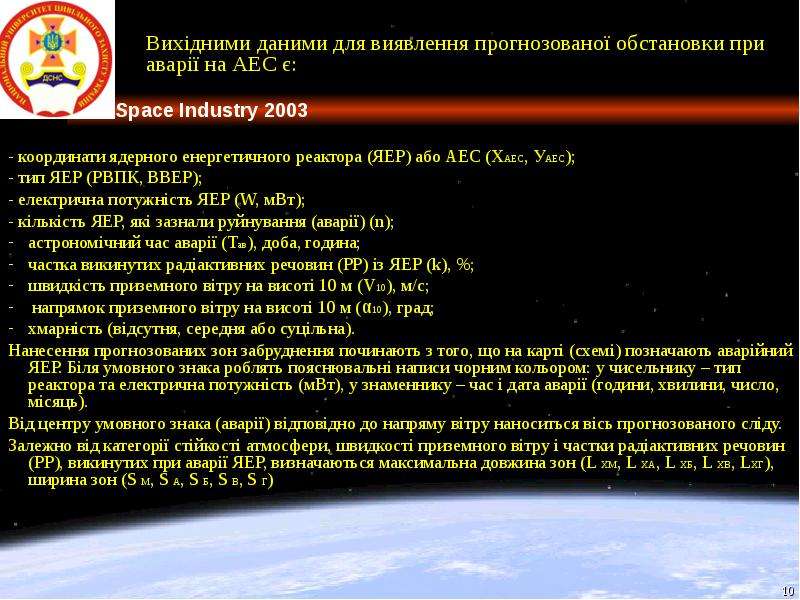

Вихідними даними для виявлення прогнозованої обстановки при аварії на АЕС є: - координати ядерного енергетичного реактора (ЯЕР) або АЕС (ХАЕС, УАЕС); - тип ЯЕР (РВПК, ВВЕР); - електрична потужність ЯЕР (W, мВт); - кількість ЯЕР, які зазнали руйнування (аварії) (n); астрономічний час аварії (Тав), доба, година; частка викинутих радіактивних речовин (РР) із ЯЕР (k), %; швидкість приземного вітру на висоті 10 м (V10), м/с; напрямок приземного вітру на висоті 10 м (α10), град; хмарність (відсутня, середня або суцільна). Нанесення прогнозованих зон забруднення починають з того, що на карті (схемі) позначають аварійний ЯЕР. Біля умовного знака роблять пояснювальні написи чорним кольором: у чисельнику – тип реактора та електрична потужність (мВт), у знаменнику – час і дата аварії (години, хвилини, число, місяць). Від центру умовного знака (аварії) відповідно до напряму вітру наноситься вісь прогнозованого сліду. Залежно від категорії стійкості атмосфери, швидкості приземного вітру і частки радіактивних речовин (РР), викинутих при аварії ЯЕР, визначаються максимальна довжина зон (L ХМ, L ХА, L ХБ, L ХВ, LХГ), ширина зон (S М, S А, S Б, S В, S Г)

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

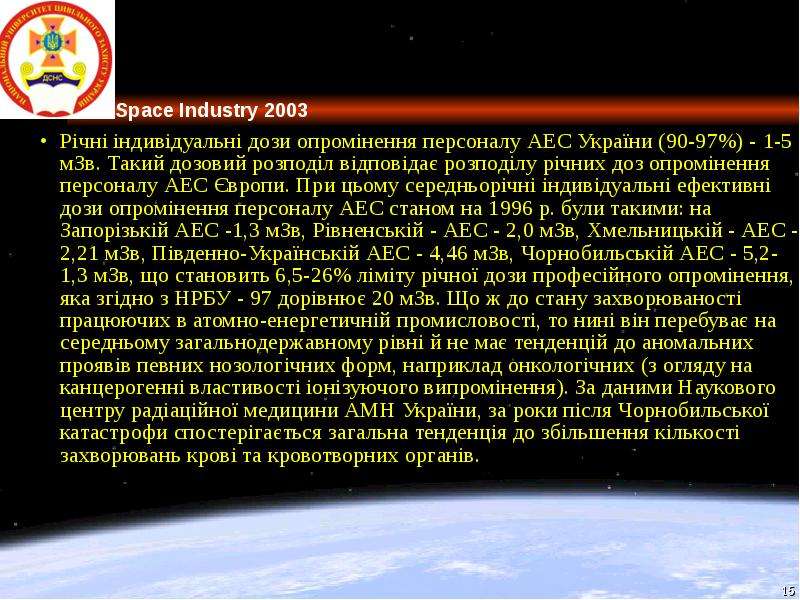

Річні індивідуальні дози опромінення персоналу АЕС України (90-97%) - 1-5 мЗв. Такий дозовий розподіл відповідає розподілу річних доз опромінення персоналу АЕС Європи. При цьому середньорічні індивідуальні ефективні дози опромінення персоналу АЕС станом на 1996 р. були такими: на Запорізькій АЕС -1,3 мЗв, Рівненській - АЕС - 2,0 мЗв, Хмельницькій - АЕС - 2,21 мЗв, Південно-Українській АЕС - 4,46 мЗв, Чорнобильській АЕС - 5,2-1,3 мЗв, що становить 6,5-26% ліміту річної дози професійного опромінення, яка згідно з НРБУ - 97 дорівнює 20 мЗв. Що ж до стану захворюваності працюючих в атомно-енергетичній промисловості, то нині він перебуває на середньому загальнодержавному рівні й не має тенденцій до аномальних проявів певних нозологічних форм, наприклад онкологічних (з огляду на канцерогенні властивості іонізуючого випромінення). За даними Наукового центру радіаційної медицини АМН України, за роки після Чорнобильської катастрофи спостерігається загальна тенденція до збільшення кількості захворювань крові та кровотворних органів. Річні індивідуальні дози опромінення персоналу АЕС України (90-97%) - 1-5 мЗв. Такий дозовий розподіл відповідає розподілу річних доз опромінення персоналу АЕС Європи. При цьому середньорічні індивідуальні ефективні дози опромінення персоналу АЕС станом на 1996 р. були такими: на Запорізькій АЕС -1,3 мЗв, Рівненській - АЕС - 2,0 мЗв, Хмельницькій - АЕС - 2,21 мЗв, Південно-Українській АЕС - 4,46 мЗв, Чорнобильській АЕС - 5,2-1,3 мЗв, що становить 6,5-26% ліміту річної дози професійного опромінення, яка згідно з НРБУ - 97 дорівнює 20 мЗв. Що ж до стану захворюваності працюючих в атомно-енергетичній промисловості, то нині він перебуває на середньому загальнодержавному рівні й не має тенденцій до аномальних проявів певних нозологічних форм, наприклад онкологічних (з огляду на канцерогенні властивості іонізуючого випромінення). За даними Наукового центру радіаційної медицини АМН України, за роки після Чорнобильської катастрофи спостерігається загальна тенденція до збільшення кількості захворювань крові та кровотворних органів.

Слайд 16

Описание слайда:

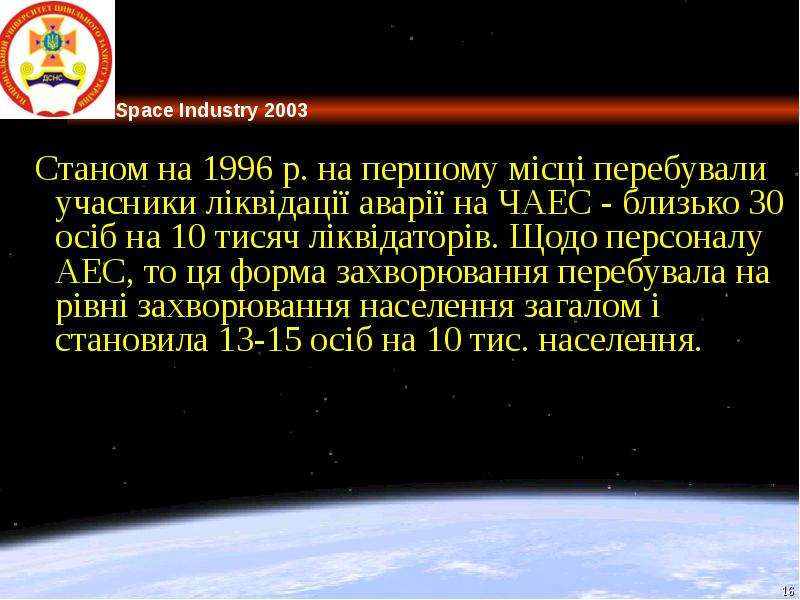

Станом на 1996 р. на першому місці перебували учасники ліквідації аварії на ЧАЕС - близько 30 осіб на 10 тисяч ліквідаторів. Щодо персоналу АЕС, то ця форма захворювання перебувала на рівні захворювання населення загалом і становила 13-15 осіб на 10 тис. населення. Станом на 1996 р. на першому місці перебували учасники ліквідації аварії на ЧАЕС - близько 30 осіб на 10 тисяч ліквідаторів. Щодо персоналу АЕС, то ця форма захворювання перебувала на рівні захворювання населення загалом і становила 13-15 осіб на 10 тис. населення.
