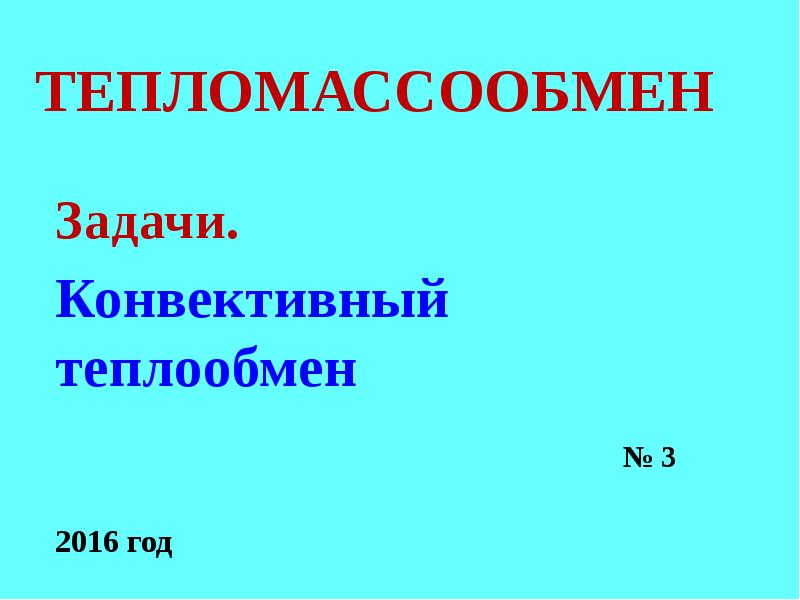

ТЕПЛОМАССООБМЕН Задачи. Конвективный теплообмен 2016 год

Слайд 2

Описание слайда:

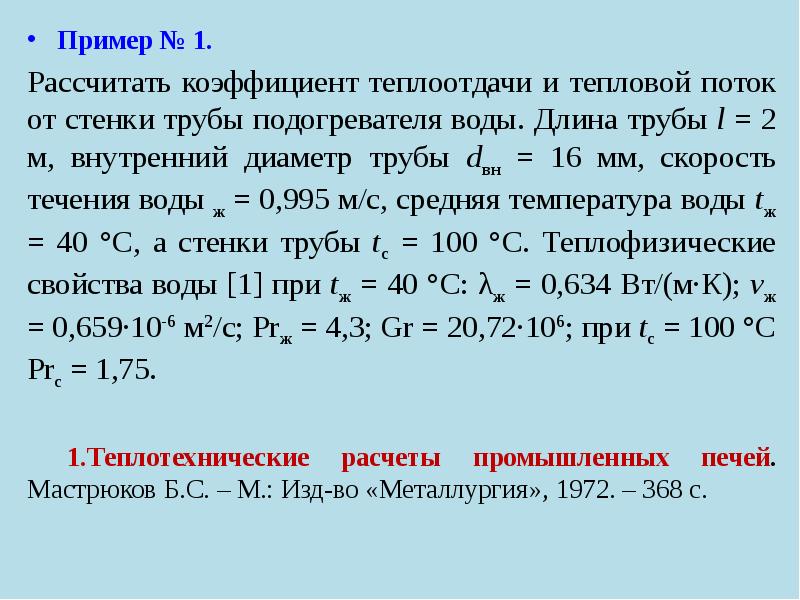

Пример № 1. Пример № 1. Рассчитать коэффициент теплоотдачи и тепловой поток от стенки трубы подогревателя воды. Длина трубы l = 2 м, внутренний диаметр трубы dвн = 16 мм, скорость течения воды ж = 0,995 м/с, средняя температура воды tж = 40 °C, а стенки трубы tс = 100 °C. Теплофизические свойства воды [1] при tж = 40 °C: λж = 0,634 Вт/(м·К); νж = 0,659·10-6 м2/с; Рrж = 4,3; Gr = 20,72∙106; при tс = 100 °C Рrс = 1,75. 1.Теплотехнические расчеты промышленных печей. Мастрюков Б.С. – М.: Изд-во «Металлургия», 1972. – 368 с.

Слайд 3

Описание слайда:

Решение. Решение. Рассчитаем значение число Рейнольдса: Поскольку Reж > 104, режим течения жидкости турбулентный, поэтому воспользуемся формулой и приложением 4 для определения числа Нуссельта

Слайд 4

Описание слайда:

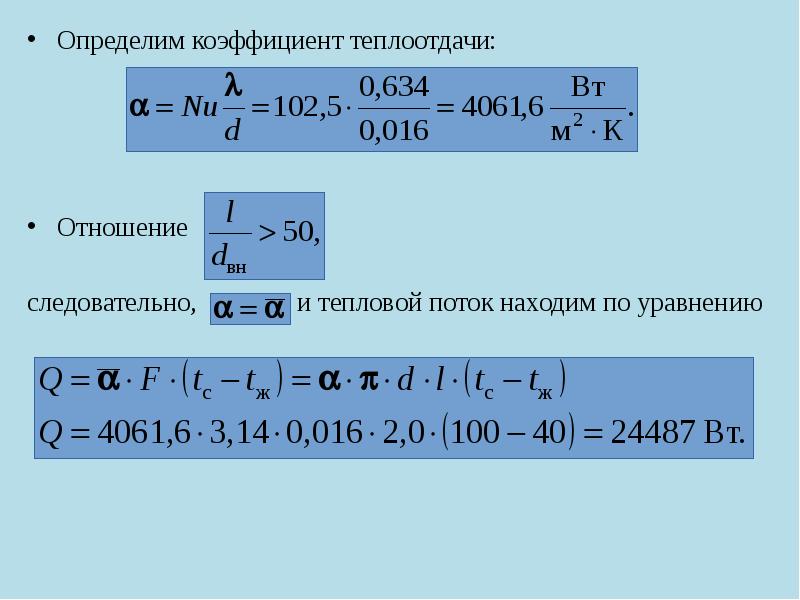

Определим коэффициент теплоотдачи: Определим коэффициент теплоотдачи: Отношение следовательно, и тепловой поток находим по уравнению

Слайд 5

Описание слайда:

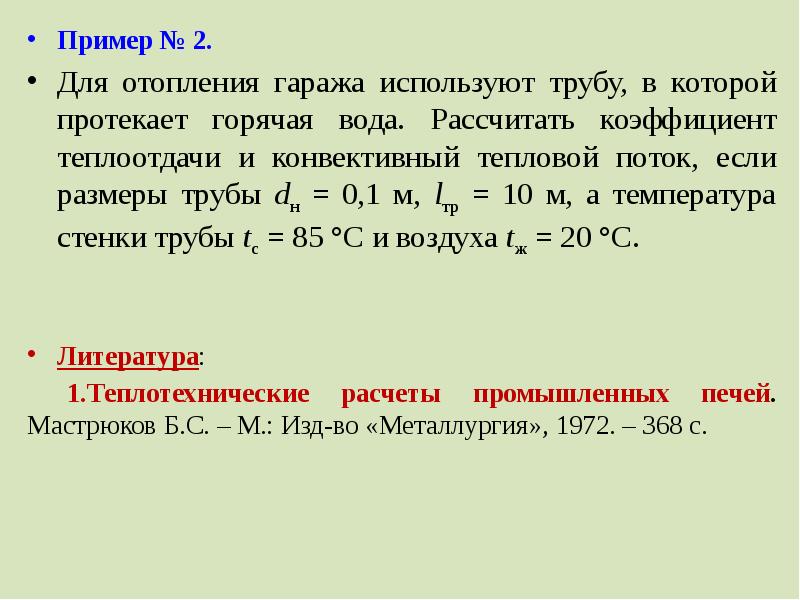

Пример № 2. Пример № 2. Для отопления гаража используют трубу, в которой протекает горячая вода. Рассчитать коэффициент теплоотдачи и конвективный тепловой поток, если размеры трубы dн = 0,1 м, lтр = 10 м, а температура стенки трубы tс = 85 °C и воздуха tж = 20 °C. Литература: 1.Теплотехнические расчеты промышленных печей. Мастрюков Б.С. – М.: Изд-во «Металлургия», 1972. – 368 с.

Слайд 6

Описание слайда:

Решение. Решение. Средняя температура стенки: Теплофизические свойства воздуха при средней температуре [1]: λв = 2,84·10-2 Вт/(м·К); νв = 18,2·10-6 м2/с; Рrв = 0,697; Определим коэффициент объемного расширения β = 1/Т = 1/(273 + 52,5) = 3,1·10-3 1/К.

Слайд 7

Описание слайда:

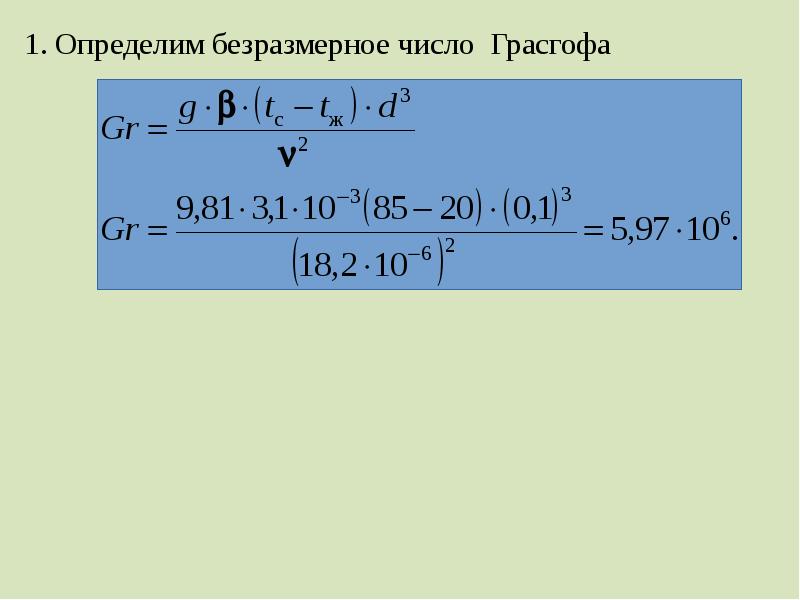

1. Определим безразмерное число Грасгофа 1. Определим безразмерное число Грасгофа

Слайд 8

Описание слайда:

2. По значению произведения 2. По значению произведения в табл. 1 находим значение коэффициента c = 0,54 и показателя степени n = 0,25. Определим критерий Нуссельта по формуле: Вычисляем коэффициент конвективной теплоотдачи по формуле:

Слайд 9

Описание слайда:

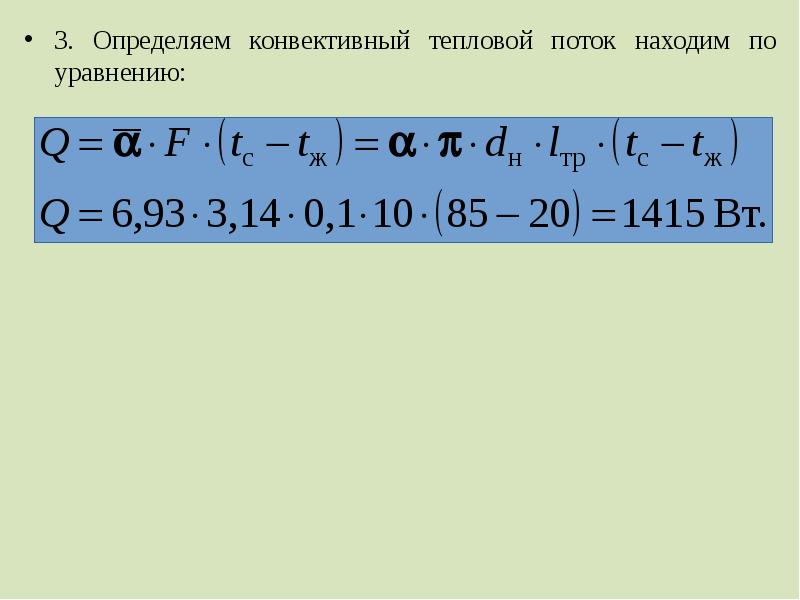

3. Определяем конвективный тепловой поток находим по уравнению: 3. Определяем конвективный тепловой поток находим по уравнению:

Слайд 10

Описание слайда:

Пример № 3. Пример № 3. Вычислить потери тепла в единицу времени с 1 м2 поверхности пода, свода и боковых стен лабораторной электропечи сопротивления; размеры кожуха составляют 0,6×0,5×0,75 м. Температура кожуха tс = 80 °C, температура воздуха в помещении tв = 20 °C.

Слайд 11

Описание слайда:

Решение. Решение. 1. Плотность теплового потока на наружной поверхности печи определим из уравнения: При заданных значениях температур на поверхности кожуха и окружающей среды вдали от стенки решение задачи сводится к определению коэффициента теплоотдачи. Коэффициент теплоотдачи при свободном движении жидкости определяем по формуле а коэффициент и показатель степени из таблицы 1.

Слайд 12

Описание слайда:

В рассматриваемой задаче определяющая температура для всех поверхностей °C, В рассматриваемой задаче определяющая температура для всех поверхностей °C, При этой температуре для воздуха: νв = 17,95·10-6; λв = 2,83·10-2 Вт/(м·град); Рr = 0,698; β = 1/( + 273) = 3,1∙10-3 1/град.

Слайд 13

Описание слайда:

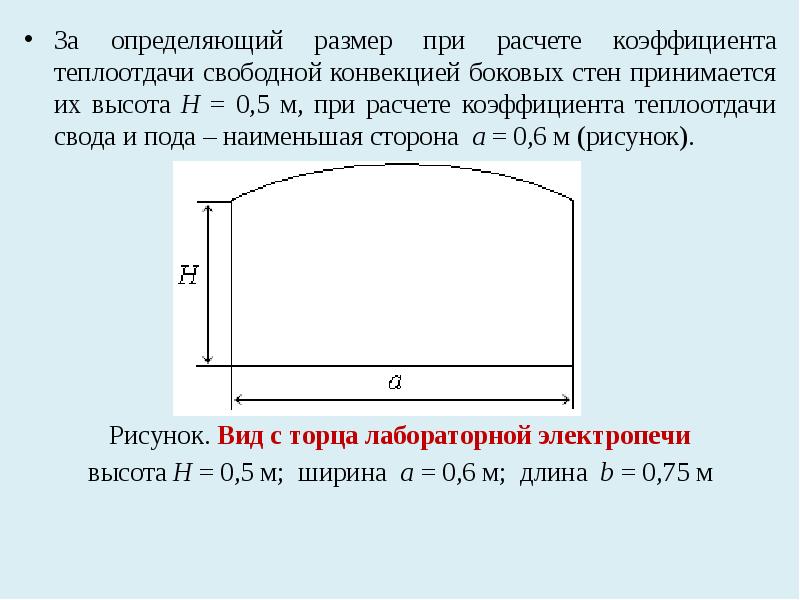

За определяющий размер при расчете коэффициента теплоотдачи свободной конвекцией боковых стен принимается их высота Н = 0,5 м, при расчете коэффициента теплоотдачи свода и пода – наименьшая сторона а = 0,6 м (рисунок). За определяющий размер при расчете коэффициента теплоотдачи свободной конвекцией боковых стен принимается их высота Н = 0,5 м, при расчете коэффициента теплоотдачи свода и пода – наименьшая сторона а = 0,6 м (рисунок). Рисунок. Вид с торца лабораторной электропечи высота Н = 0,5 м; ширина а = 0,6 м; длина b = 0,75 м

Слайд 14

Описание слайда:

2. Значение комплекса (Gr·Pr) для боковых стен определим из равенства 2. Значение комплекса (Gr·Pr) для боковых стен определим из равенства По полученному значению комплекса (Gr·Pr) в таблице 1 находим значение коэффициента c = 0,135 и показателя степени n = 0,333.

Слайд 15

Описание слайда:

3. Определим коэффициент теплоотдачи для вертикальных стен, Вт/(м2·град) 3. Определим коэффициент теплоотдачи для вертикальных стен, Вт/(м2·град) Вычисляем коэффициент конвективной теплоотдачи для вертикальных стен по формуле:

Слайд 16

Описание слайда:

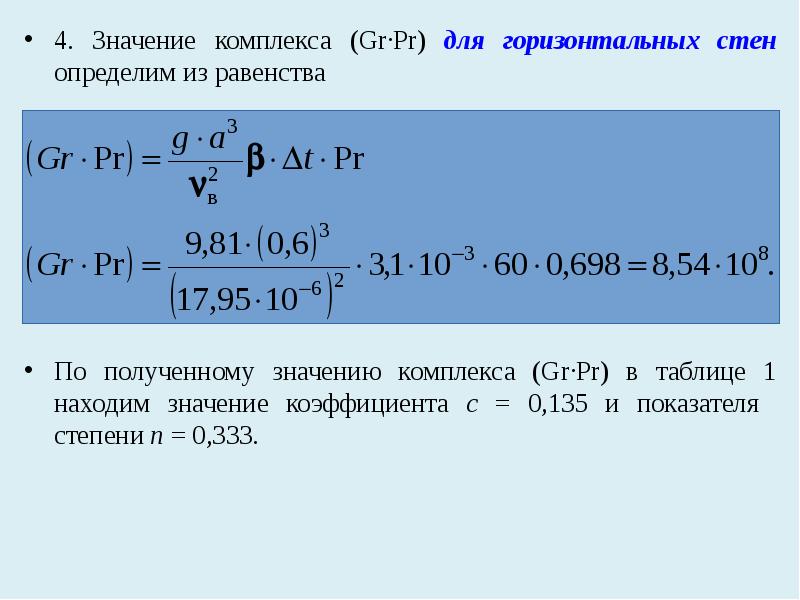

4. Значение комплекса (Gr·Pr) для горизонтальных стен определим из равенства 4. Значение комплекса (Gr·Pr) для горизонтальных стен определим из равенства По полученному значению комплекса (Gr·Pr) в таблице 1 находим значение коэффициента c = 0,135 и показателя степени n = 0,333.

Слайд 17

Описание слайда:

5. Определим коэффициент теплоотдачи для горизонтальных стен, Вт/(м2·град) 5. Определим коэффициент теплоотдачи для горизонтальных стен, Вт/(м2·град) Вычисляем коэффициент конвективной теплоотдачи для вертикальных стен по формуле:

Слайд 18

Описание слайда:

6. Поскольку теплоотдающая поверхность свода обращена к верху, полученное значение коэффициента теплоотдачи следует увеличить на 30 %, т.е. αсв = 1,3∙6,0 = 7,8 Вт/(м2·К), а теплоотдающая поверхность пода обращена к низу, поэтому полученное значение коэффициента теплоотдачи следует уменьшить на 30%, т.е. αпод = 0,7∙6,0 = 4,2 Вт/(м2·К). 6. Поскольку теплоотдающая поверхность свода обращена к верху, полученное значение коэффициента теплоотдачи следует увеличить на 30 %, т.е. αсв = 1,3∙6,0 = 7,8 Вт/(м2·К), а теплоотдающая поверхность пода обращена к низу, поэтому полученное значение коэффициента теплоотдачи следует уменьшить на 30%, т.е. αпод = 0,7∙6,0 = 4,2 Вт/(м2·К). 7. Вычислим плотности теплового потока по формуле: Со свода печи: С боковых поверхностей С пода печи

Слайд 19

Описание слайда:

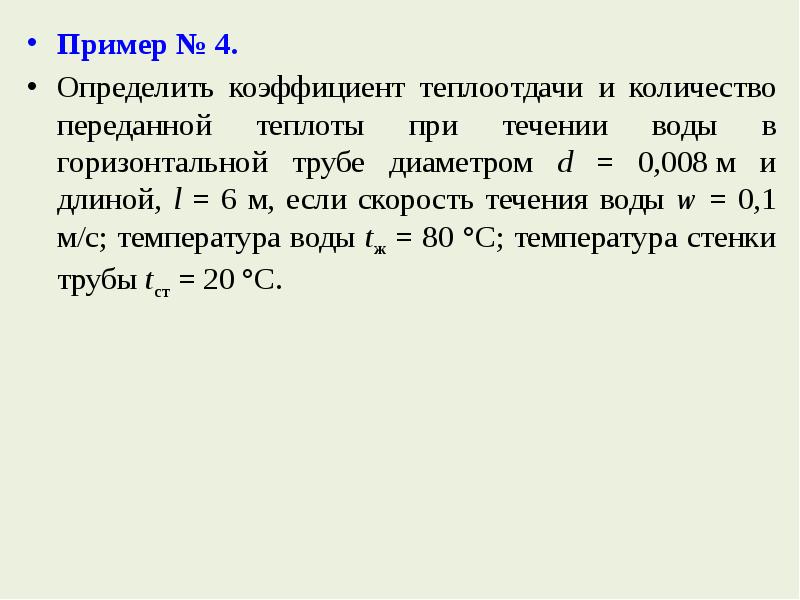

Пример № 4. Пример № 4. Определить коэффициент теплоотдачи и количество переданной теплоты при течении воды в горизонтальной трубе диаметром d = 0,008 м и длиной, l = 6 м, если скорость течения воды w = 0,1 м/с; температура воды tж = 80 °C; температура стенки трубы tст = 20 °C.

Слайд 20

Описание слайда:

Решение. Решение. Теплофизические свойства воды при tж = 80 °C: λж = 0,675 Вт/(м·К); νж = 0,365·10-6 м2/с; βж = 6,32·10-4 (1/К) Рrж = 2,21. При температуре стенки Тст = 293 К: Рrст = 7,02. При этих значениях рассчитаем число Рейнольдса:

Слайд 21

Описание слайда:

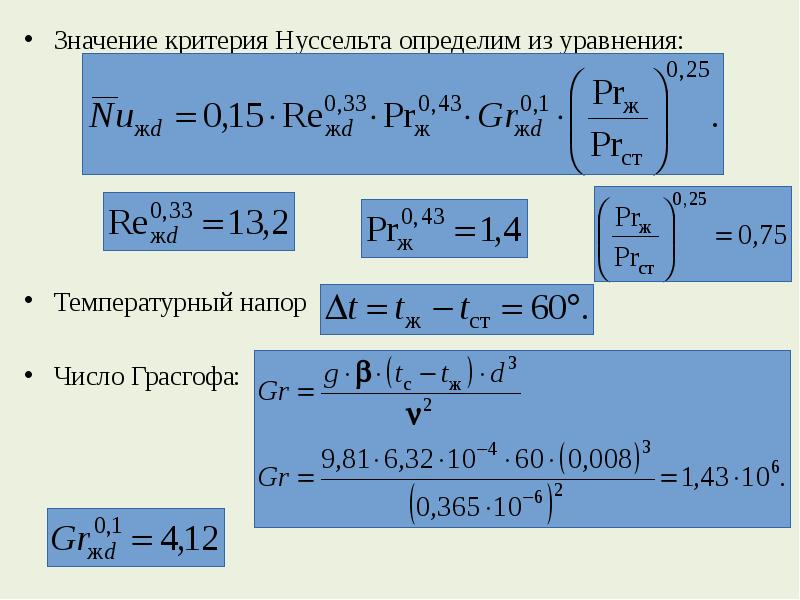

Значение критерия Нуссельта определим из уравнения: Значение критерия Нуссельта определим из уравнения: Температурный напор Число Грасгофа:

Слайд 22

Описание слайда:

Находим значение критерия Нуссельта Находим значение критерия Нуссельта Откуда Поправку на длину трубы вводить не следует, так как Количество передаваемой теплоты через всю трубу

Слайд 23

Описание слайда:

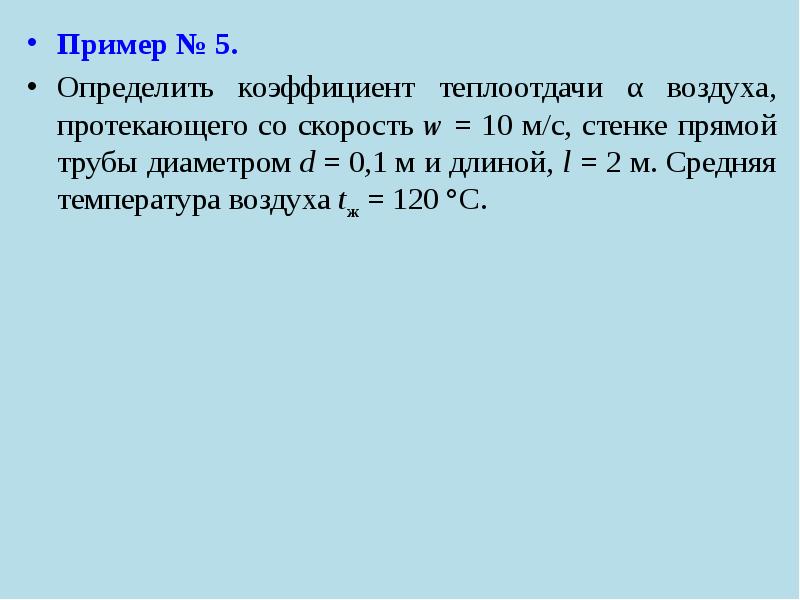

Пример № 5. Пример № 5. Определить коэффициент теплоотдачи α воздуха, протекающего со скорость w = 10 м/с, стенке прямой трубы диаметром d = 0,1 м и длиной, l = 2 м. Средняя температура воздуха tж = 120 °C.

Слайд 24

Описание слайда:

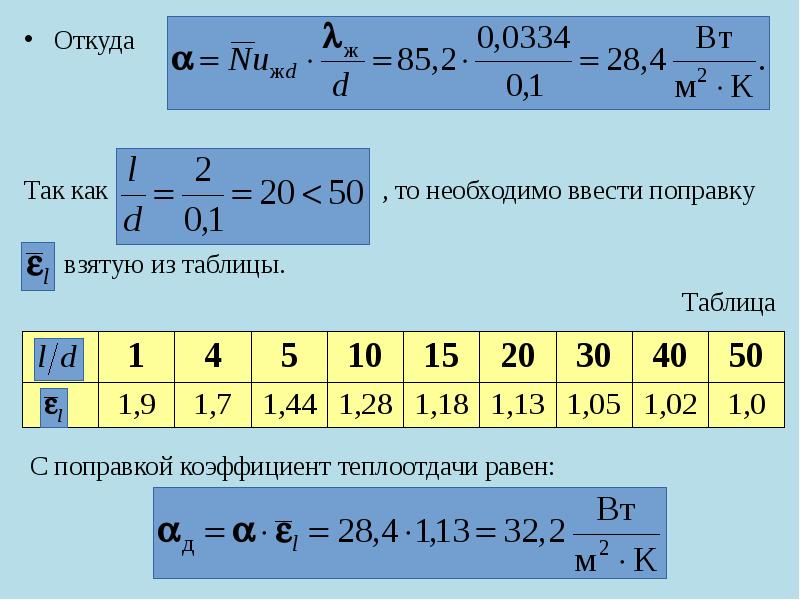

Решение. Решение. Теплофизические свойства воздуха при средней температуре tж = 120 °C: λж = 0,0334 Вт/(м·К); νж = 25,45·10-6 м2/с; При этих условиях рассчитаем число Рейнольдса: Значение критерия Нуссельта определим из уравнения: Подставляя значение в уравнение, получаем:
