Слайд 1

Описание слайда:

ЛЕКЦИЯ 1

Слайд 2

Описание слайда:

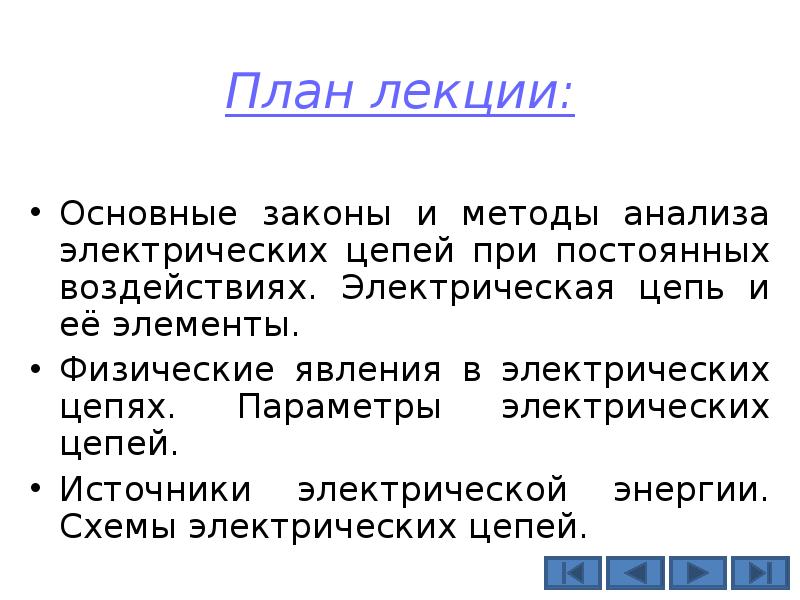

План лекции: Основные законы и методы анализа электрических цепей при постоянных воздействиях. Электрическая цепь и её элементы. Физические явления в электрических цепях. Параметры электрических цепей. Источники электрической энергии. Схемы электрических цепей.

Слайд 3

Описание слайда:

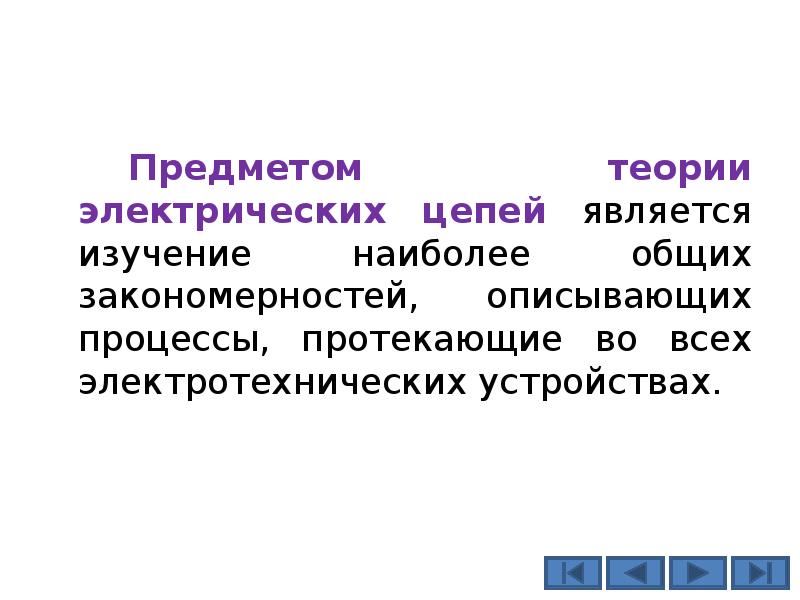

Предметом теории электрических цепей является изучение наиболее общих закономерностей, описывающих процессы, протекающие во всех электротехнических устройствах.

Слайд 4

Описание слайда:

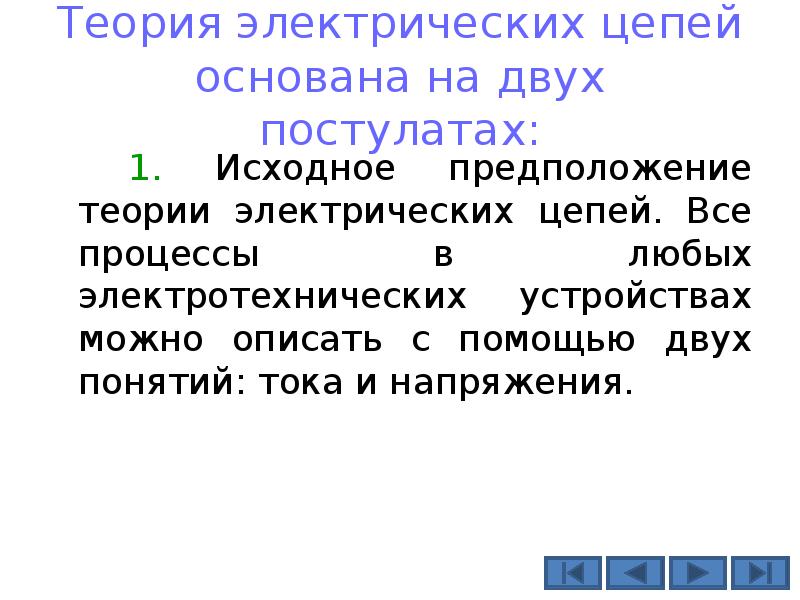

Теория электрических цепей основана на двух постулатах: 1. Исходное предположение теории электрических цепей. Все процессы в любых электротехнических устройствах можно описать с помощью двух понятий: тока и напряжения.

Слайд 5

Описание слайда:

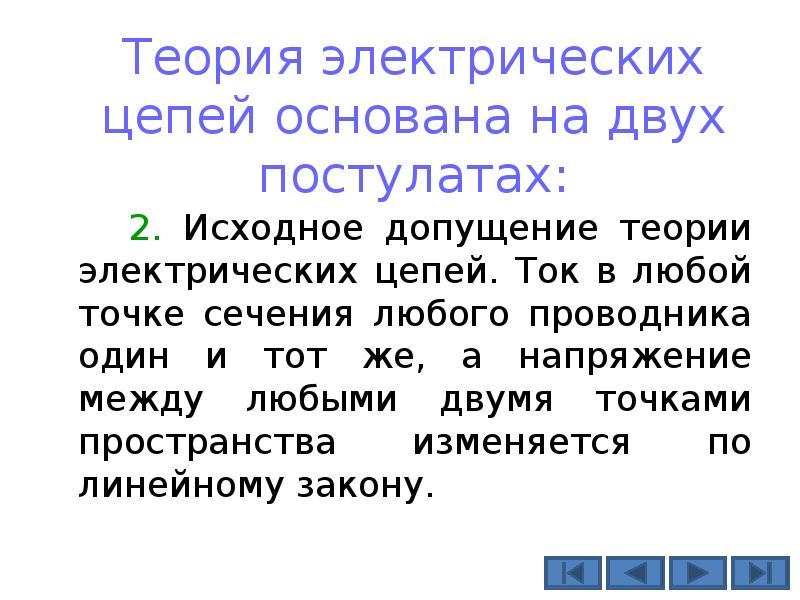

2. Исходное допущение теории электрических цепей. Ток в любой точке сечения любого проводника один и тот же, а напряжение между любыми двумя точками пространства изменяется по линейному закону. 2. Исходное допущение теории электрических цепей. Ток в любой точке сечения любого проводника один и тот же, а напряжение между любыми двумя точками пространства изменяется по линейному закону.

Слайд 6

Описание слайда:

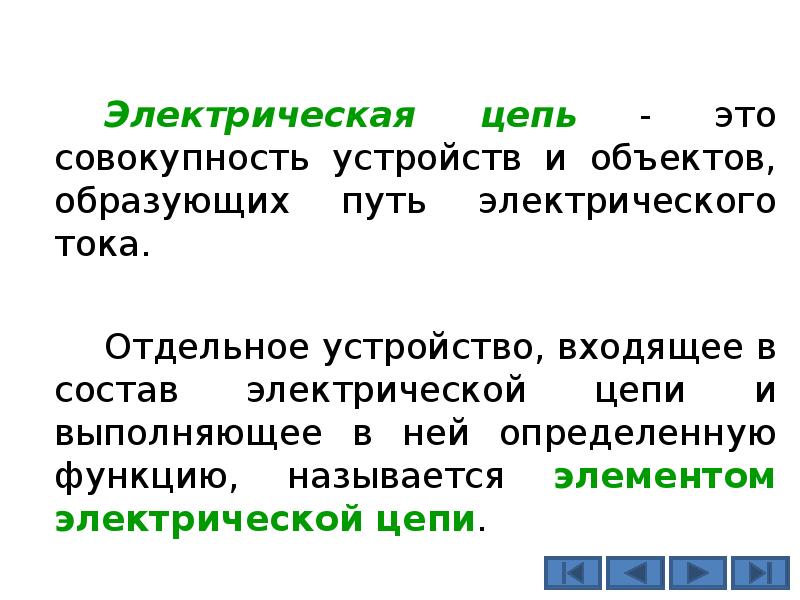

Электрическая цепь - это совокупность устройств и объектов, образующих путь электрического тока. Электрическая цепь - это совокупность устройств и объектов, образующих путь электрического тока. Отдельное устройство, входящее в состав электрической цепи и выполняющее в ней определенную функцию, называется элементом электрической цепи.

Слайд 7

Описание слайда:

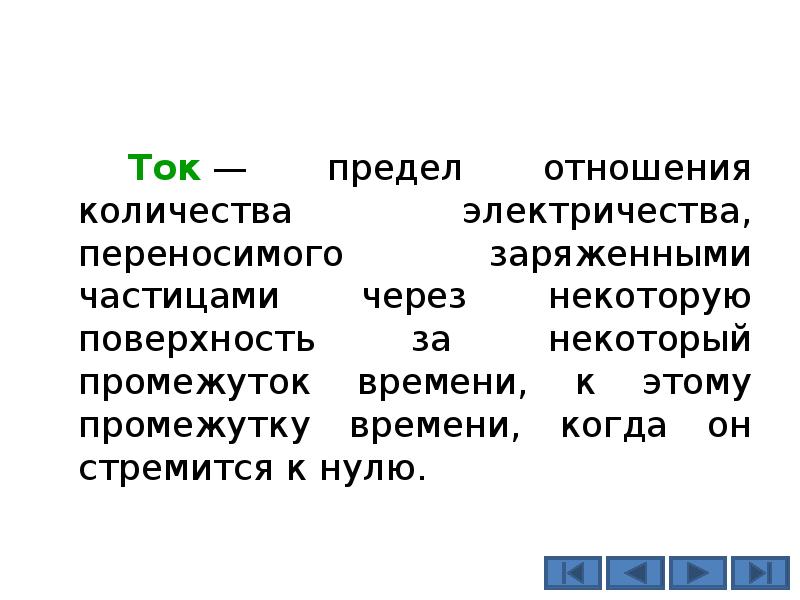

Ток — предел отношения количества электричества, переносимого заряженными частицами через некоторую поверхность за некоторый промежуток времени, к этому промежутку времени, когда он стремится к нулю.

Слайд 8

Описание слайда:

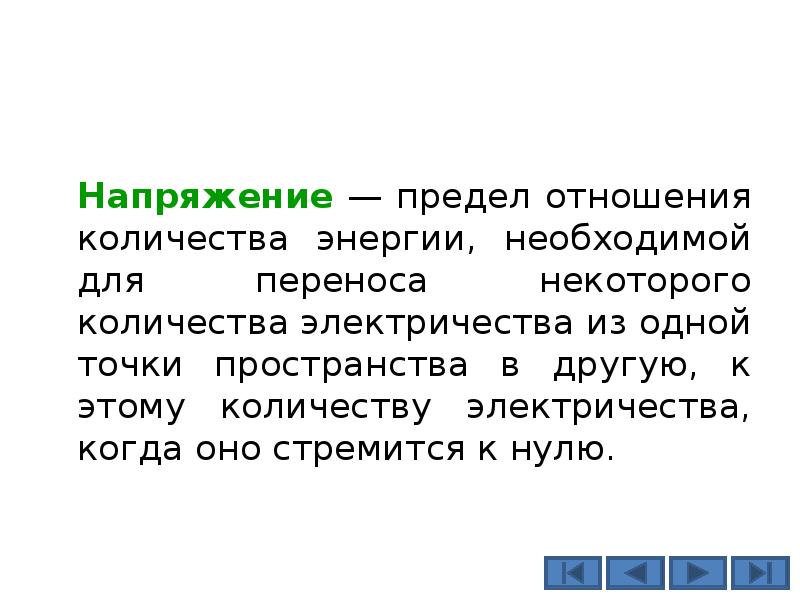

Напряжение — предел отношения количества энергии, необходимой для переноса некоторого количества электричества из одной точки пространства в другую, к этому количеству электричества, когда оно стремится к нулю.

Слайд 9

Описание слайда:

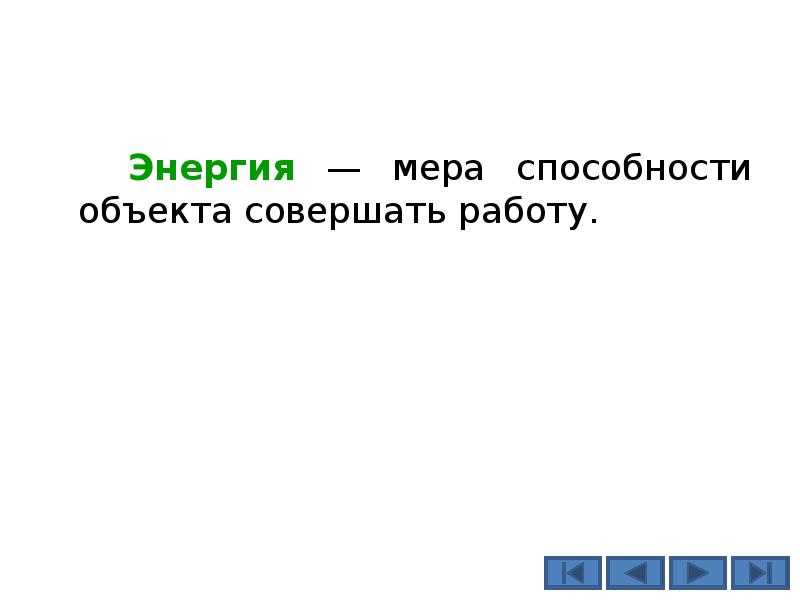

Энергия — мера способности объекта совершать работу.

Слайд 10

Описание слайда:

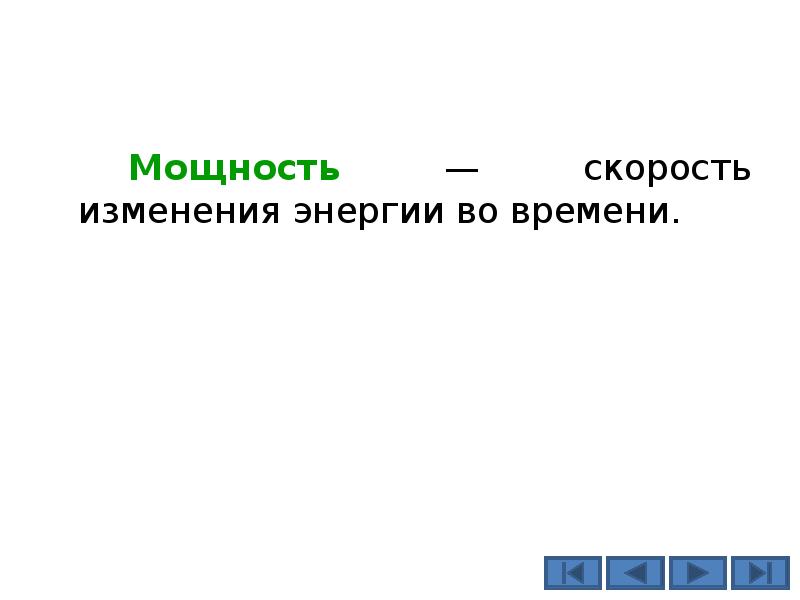

Мощность — скорость изменения энергии во времени.

Слайд 11

Описание слайда:

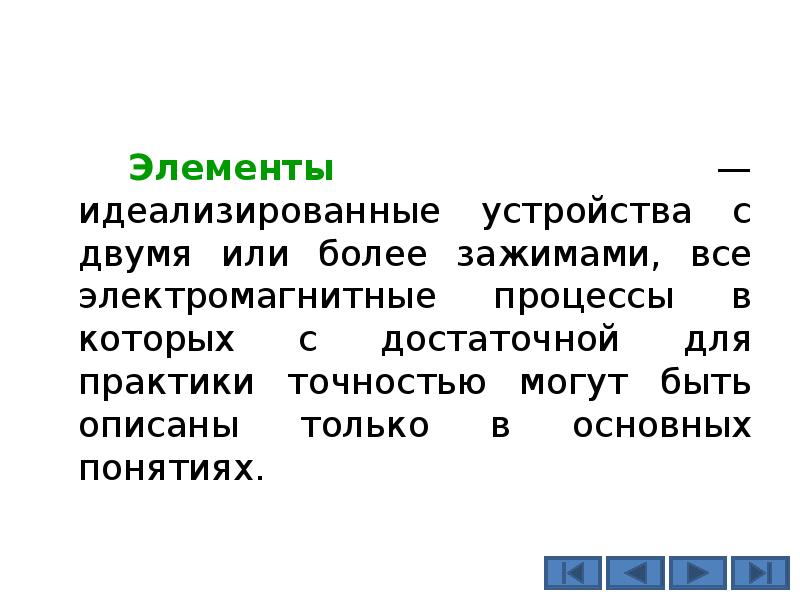

Элементы — идеализированные устройства с двумя или более зажимами, все электромагнитные процессы в которых с достаточной для практики точностью могут быть описаны только в основных понятиях.

Слайд 12

Описание слайда:

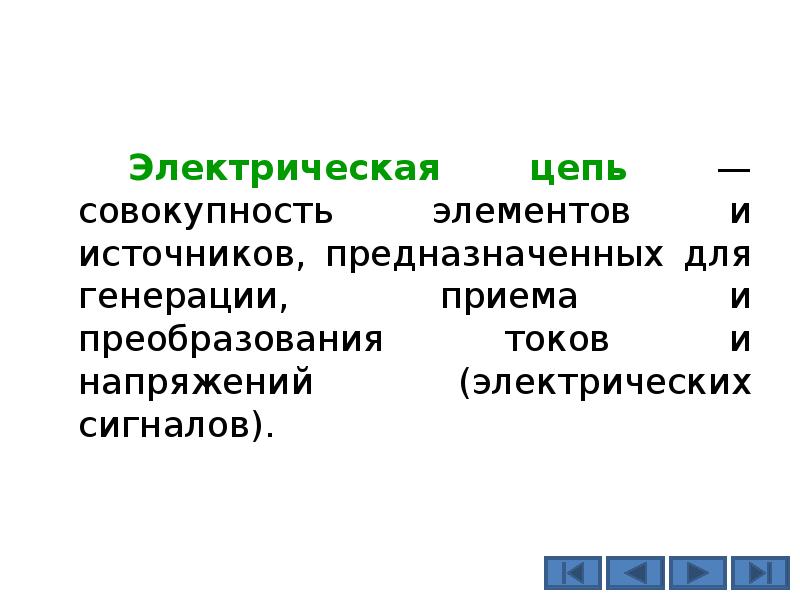

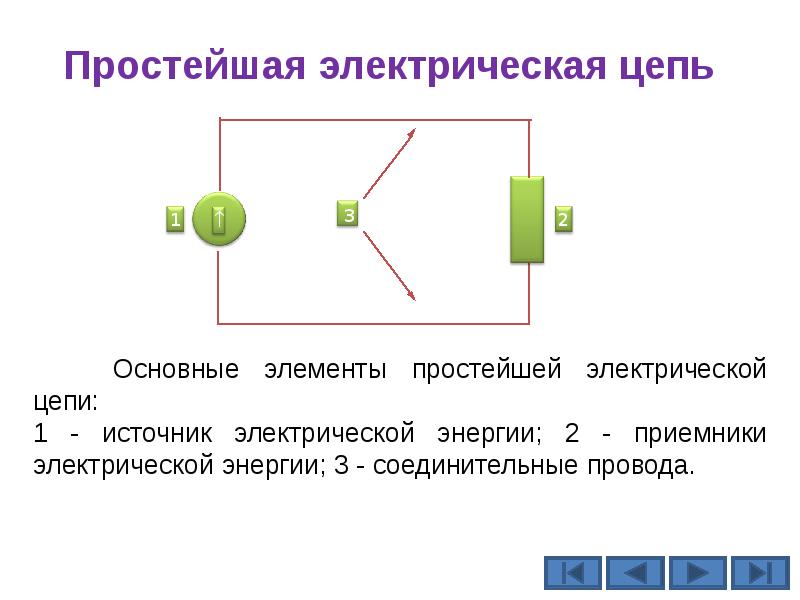

Электрическая цепь — совокупность элементов и источников, предназначенных для генерации, приема и преобразования токов и напряжений (электрических сигналов).

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

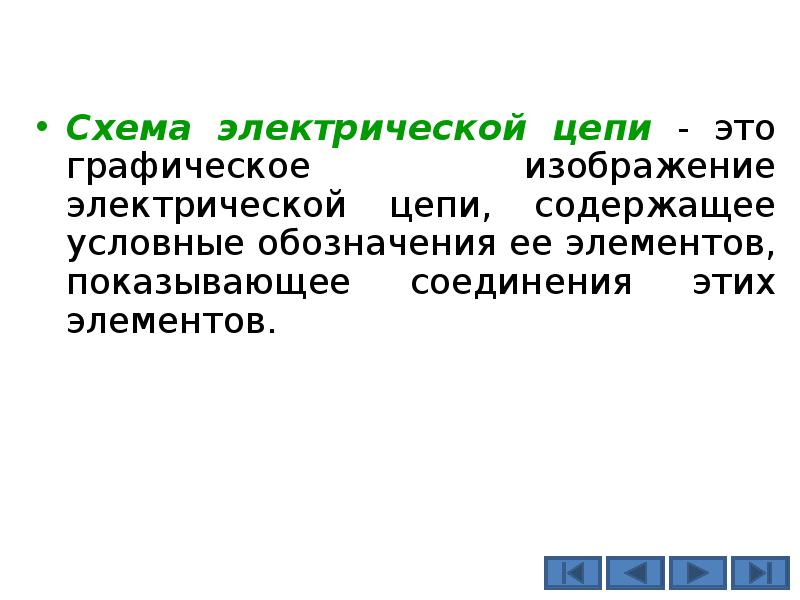

Схема электрической цепи - это графическое изображение электрической цепи, содержащее условные обозначения ее элементов, показывающее соединения этих элементов. Схема электрической цепи - это графическое изображение электрической цепи, содержащее условные обозначения ее элементов, показывающее соединения этих элементов.

Слайд 15

Описание слайда:

Классификация электрической цепи по виду тока: постоянного тока; переменного тока; по составу элементов: активные цепи; пассивные цепи; линейные цепи; нелинейные цепи; по характеру распределения параметров: с сосредоточенными параметрами; с распределенными параметрами; по числу фаз (для переменного тока): однофазные; многофазные (в основном трехфазные).

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

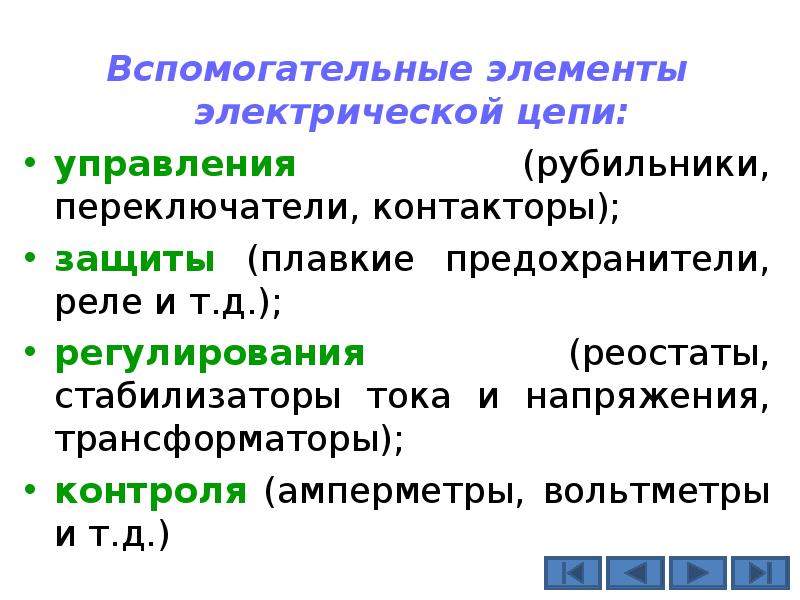

Вспомогательные элементы электрической цепи: Вспомогательные элементы электрической цепи: управления (рубильники, переключатели, контакторы); защиты (плавкие предохранители, реле и т.д.); регулирования (реостаты, стабилизаторы тока и напряжения, трансформаторы); контроля (амперметры, вольтметры и т.д.)

Слайд 18

Описание слайда:

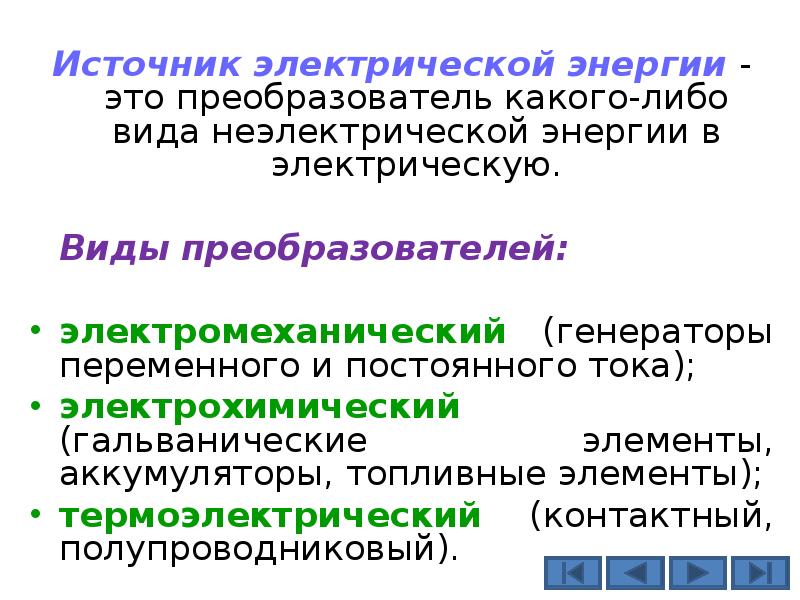

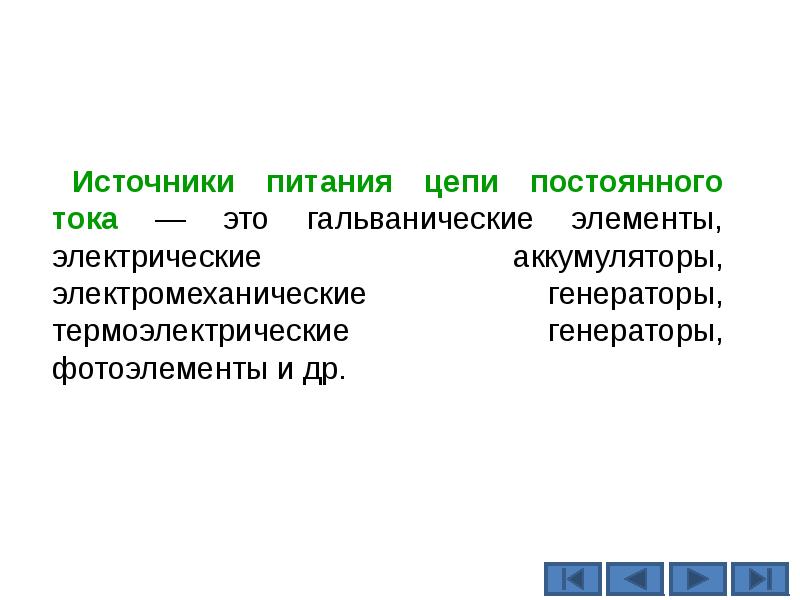

Источник электрической энергии - это преобразователь какого-либо вида неэлектрической энергии в электрическую. Источник электрической энергии - это преобразователь какого-либо вида неэлектрической энергии в электрическую. Виды преобразователей: электромеханический (генераторы переменного и постоянного тока); электрохимический (гальванические элементы, аккумуляторы, топливные элементы); термоэлектрический (контактный, полупроводниковый).

Слайд 19

Описание слайда:

Приемники электрической энергии преобразуют электрическую энергию в другие виды энергии: Приемники электрической энергии преобразуют электрическую энергию в другие виды энергии: механическую (электродвигатели, электромагниты); тепловую (электропечи, сварочные аппараты); световую (электролампы, прожекторы); химическую (аккумуляторы в процессе зарядки, электролитические ванны).

Слайд 20

Описание слайда:

Условные обозначения электроприборов:

Слайд 21

Описание слайда:

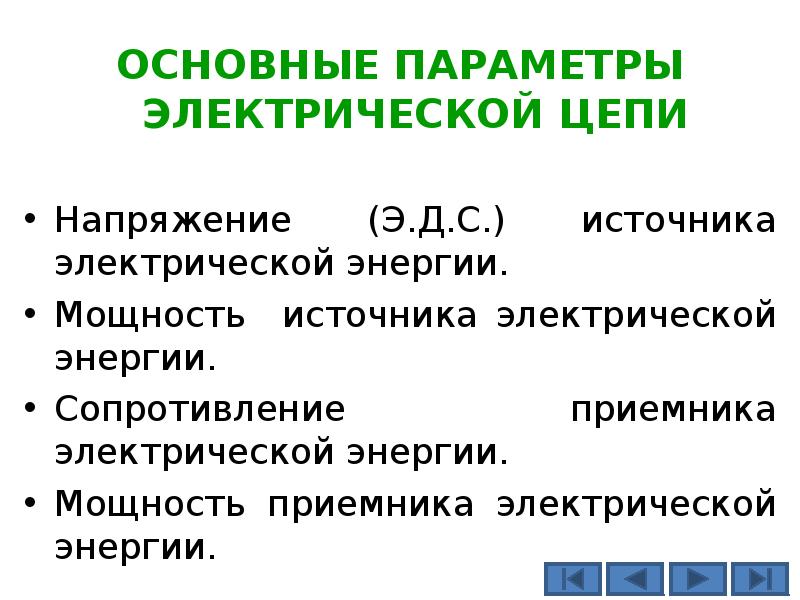

ОСНОВНЫЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОСНОВНЫЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ Напряжение (Э.Д.С.) источника электрической энергии. Мощность источника электрической энергии. Сопротивление приемника электрической энергии. Мощность приемника электрической энергии.

Слайд 22

Описание слайда:

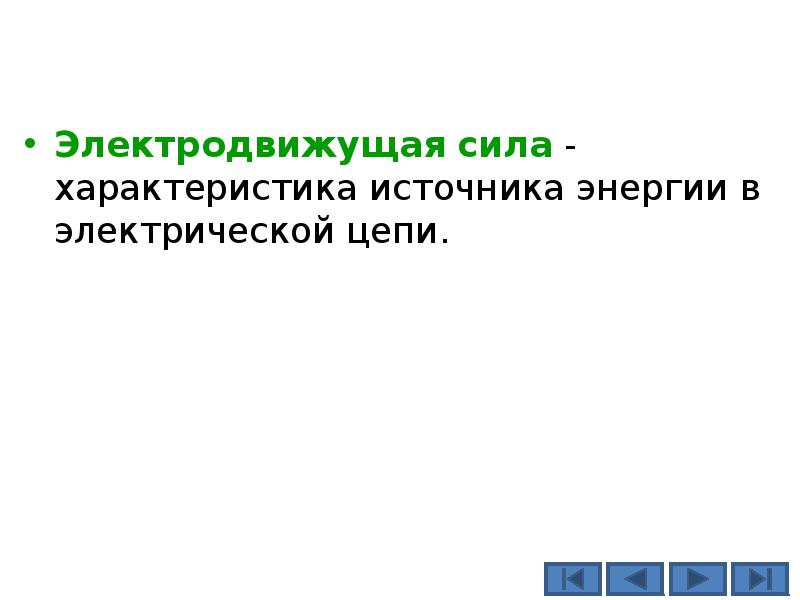

Электродвижущая сила - характеристика источника энергии в электрической цепи. Электродвижущая сила - характеристика источника энергии в электрической цепи.

Слайд 23

Описание слайда:

Электродвижущая сила Электродвижущая сила (ЭДС), физическая величина, характеризующая действие сторонних сил в источниках постоянного или переменного тока; в замкнутом проводящем контуре равна работе этих сил по перемещению единичного положительного заряда вдоль контура. где dl - элемент длины контура.

Слайд 24

Описание слайда:

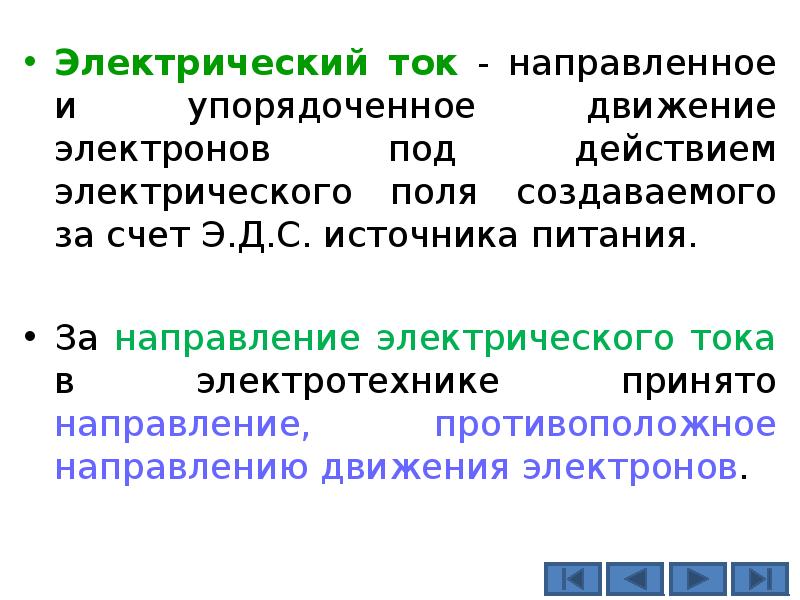

Электрический ток - направленное и упорядоченное движение электронов под действием электрического поля создаваемого за счет Э.Д.С. источника питания. Электрический ток - направленное и упорядоченное движение электронов под действием электрического поля создаваемого за счет Э.Д.С. источника питания. За направление электрического тока в электротехнике принято направление, противоположное направлению движения электронов.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Сопротивление приемника электрической энергии Противодействие, оказываемое материалом протеканию электрического тока, называется сопротивлением.

Слайд 27

Описание слайда:

Зависимость сопротивления от геометрических размеров и материала выражается формулой Зависимость сопротивления от геометрических размеров и материала выражается формулой

Слайд 28

Описание слайда:

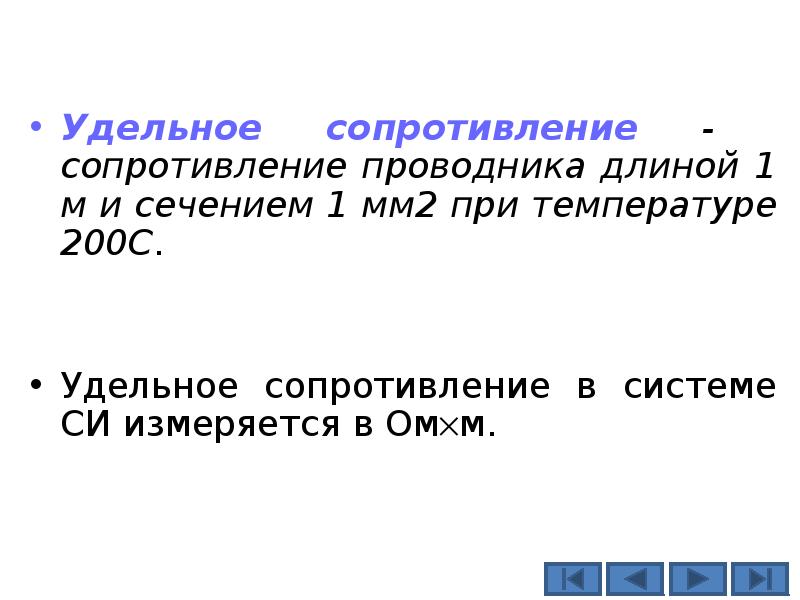

Удельное сопротивление - сопротивление проводника длиной 1 м и сечением 1 мм2 при температуре 200С. Удельное сопротивление - сопротивление проводника длиной 1 м и сечением 1 мм2 при температуре 200С. Удельное сопротивление в системе СИ измеряется в Омм.

Слайд 29

Описание слайда:

Проводимость - величина, обратная сопротивлению, характеризует способность проводников проводить электрический ток,

Слайд 30

Описание слайда:

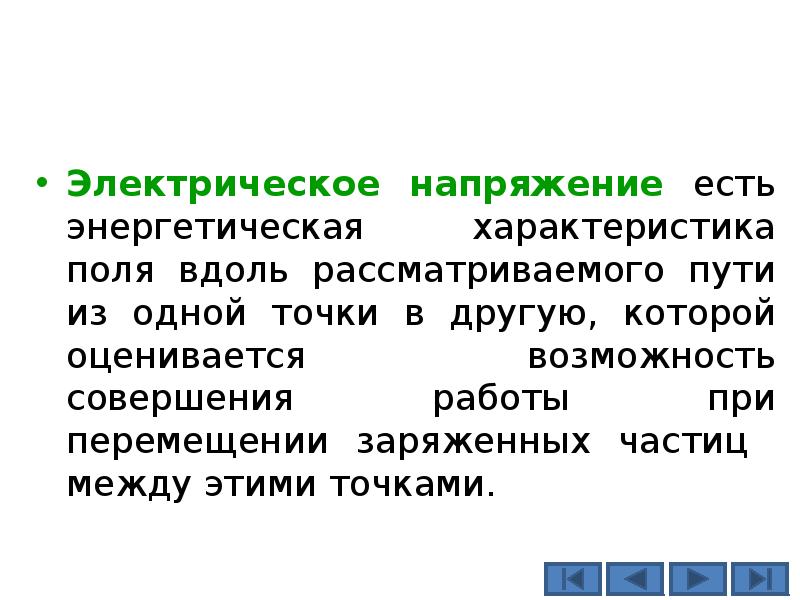

Электрическое напряжение есть энергетическая характеристика поля вдоль рассматриваемого пути из одной точки в другую, которой оценивается возможность совершения работы при перемещении заряженных частиц между этими точками. Электрическое напряжение есть энергетическая характеристика поля вдоль рассматриваемого пути из одной точки в другую, которой оценивается возможность совершения работы при перемещении заряженных частиц между этими точками.
