ЗАЗЕМЛЕНИЕ

Слайд 2

Описание слайда:

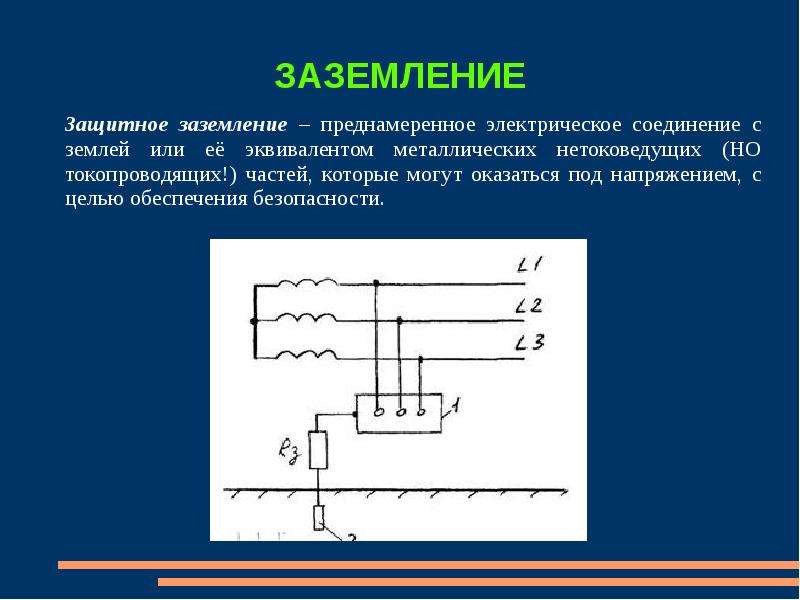

ЗАЗЕМЛЕНИЕ Защитное заземление – преднамеренное электрическое соединение с землей или её эквивалентом металлических нетоковедущих (НО токопроводящих!) частей, которые могут оказаться под напряжением, с целью обеспечения безопасности.

Слайд 3

Описание слайда:

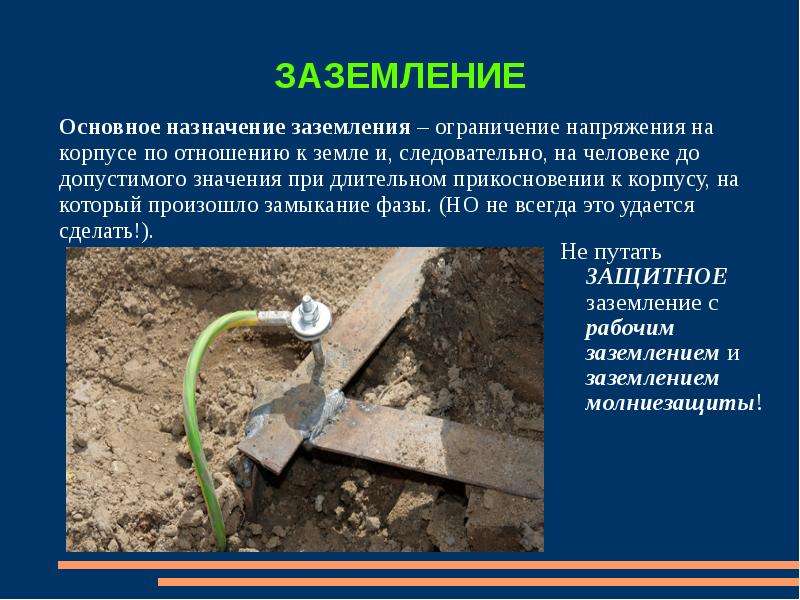

ЗАЗЕМЛЕНИЕ Основное назначение заземления – ограничение напряжения на корпусе по отношению к земле и, следовательно, на человеке до допустимого значения при длительном прикосновении к корпусу, на который произошло замыкание фазы. (НО не всегда это удается сделать!).

Слайд 4

Описание слайда:

ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО

Слайд 5

Описание слайда:

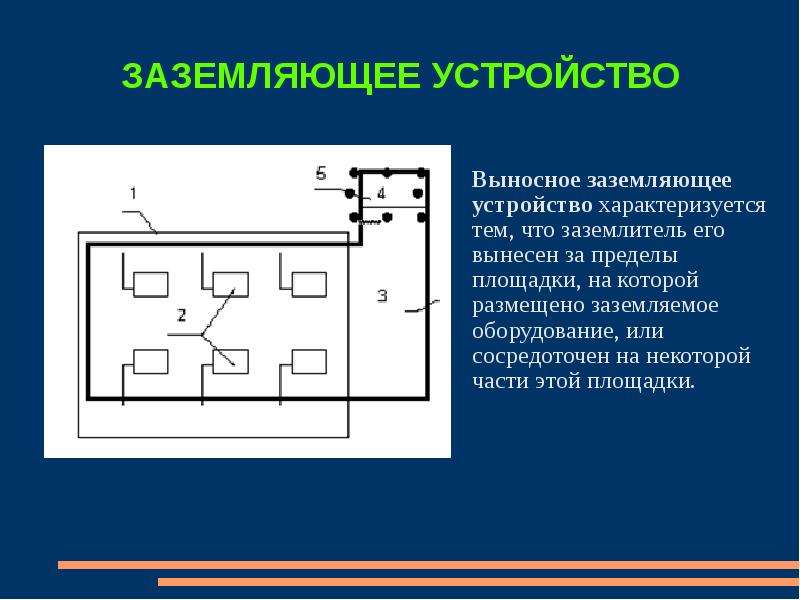

ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО

Слайд 6

Описание слайда:

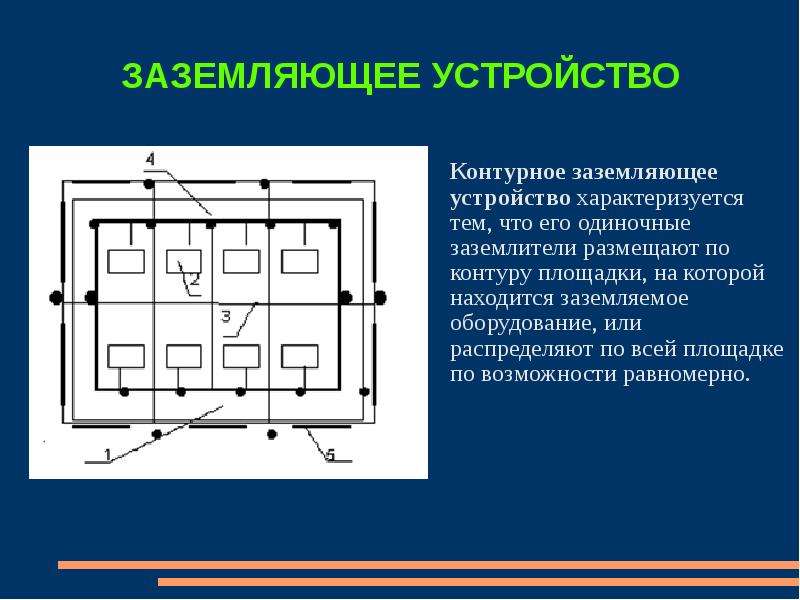

ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО

Слайд 7

Описание слайда:

ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО

Слайд 8

Описание слайда:

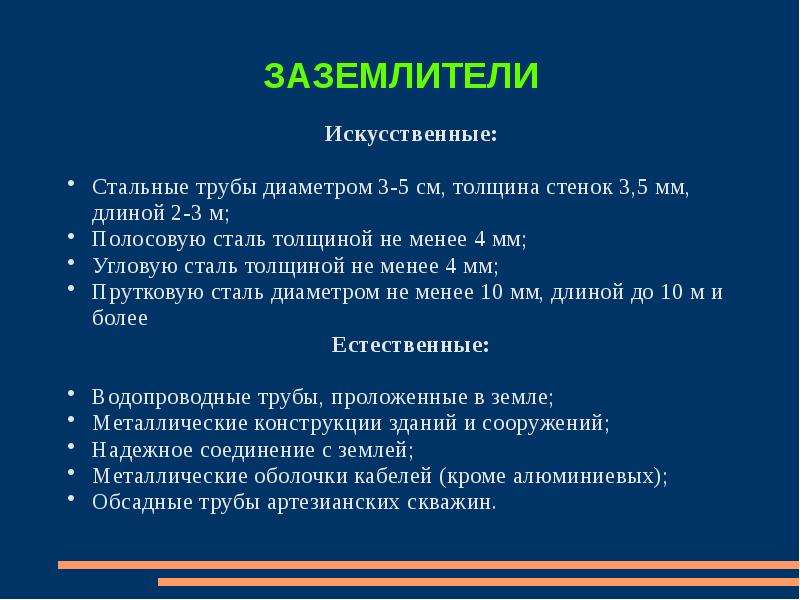

ЗАЗЕМЛИТЕЛИ Искусственные: Стальные трубы диаметром 3-5 см, толщина стенок 3,5 мм, длиной 2-3 м; Полосовую сталь толщиной не менее 4 мм; Угловую сталь толщиной не менее 4 мм; Прутковую сталь диаметром не менее 10 мм, длиной до 10 м и более Естественные: Водопроводные трубы, проложенные в земле; Металлические конструкции зданий и сооружений; Надежное соединение с землей; Металлические оболочки кабелей (кроме алюминиевых); Обсадные трубы артезианских скважин.

Слайд 9

Описание слайда:

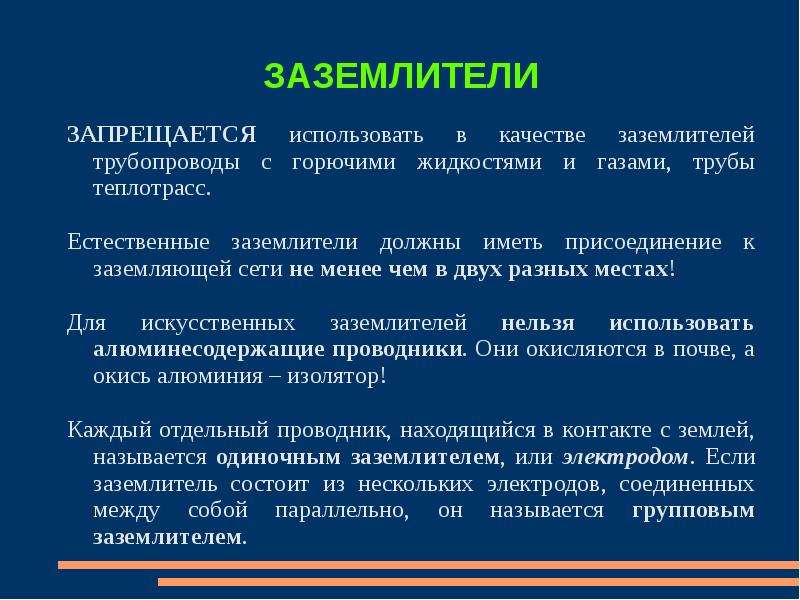

ЗАЗЕМЛИТЕЛИ ЗАПРЕЩАЕТСЯ использовать в качестве заземлителей трубопроводы с горючими жидкостями и газами, трубы теплотрасс. Естественные заземлители должны иметь присоединение к заземляющей сети не менее чем в двух разных местах! Для искусственных заземлителей нельзя использовать алюминесодержащие проводники. Они окисляются в почве, а окись алюминия – изолятор! Каждый отдельный проводник, находящийся в контакте с землей, называется одиночным заземлителем, или электродом. Если заземлитель состоит из нескольких электродов, соединенных между собой параллельно, он называется групповым заземлителем.

Слайд 10

Описание слайда:

СОПРОТИВЛЕНИЕ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА Сопротивление заземляющего устройства – сумма сопротивлений заземлителя относительно земли и заземляющих проводов (сюда также можно включить и сопротивление переходного контакта между корпусом и защитным проводником).

Слайд 11

Описание слайда:

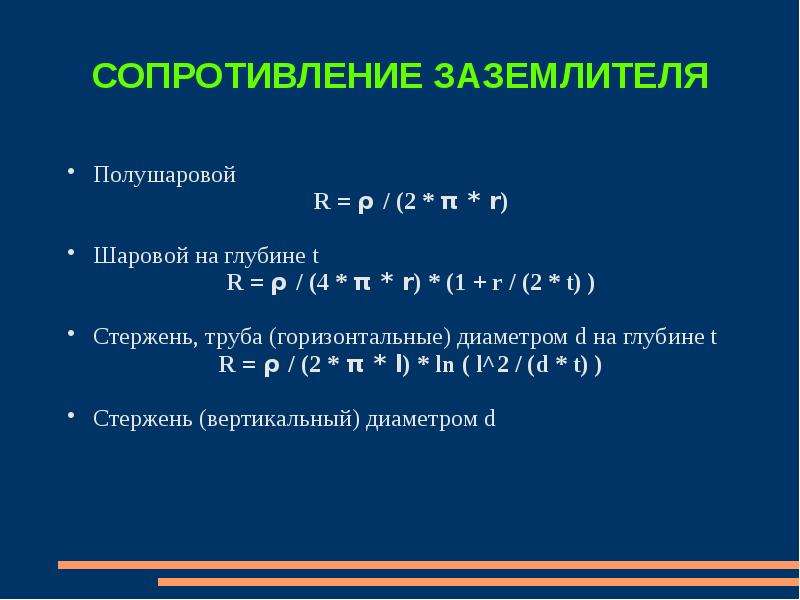

СОПРОТИВЛЕНИЕ ЗАЗЕМЛИТЕЛЯ Полушаровой R = ρ / (2 * π * r) Шаровой на глубине t R = ρ / (4 * π * r) * (1 + r / (2 * t) ) Стержень, труба (горизонтальные) диаметром d на глубине t R = ρ / (2 * π * l) * ln ( l^2 / (d * t) ) Стержень (вертикальный) диаметром d

Слайд 12

Описание слайда:

СОПРОТИВЛЕНИЕ ЗАЗЕМЛИТЕЛЯ Сопротивление заземлителя относительно земли - отношение напряжения на заземлителе к току, проходящему через заземлитель в землю. Uз = Iз * Rз Cопротивление заземлителя зависит от удельного сопротивления грунта, в котором заземлитель находится; типа размеров и расположения элементов, из которых заземлитель выполнен; количества и взаимного расположения электродов. Величина сопротивления заземлителей может изменяться в несколько раз в зависимости от времени года. Наибольшее сопротивление заземлители имеют зимой при промерзании грунта и в засушливое время.

Слайд 13

Описание слайда:

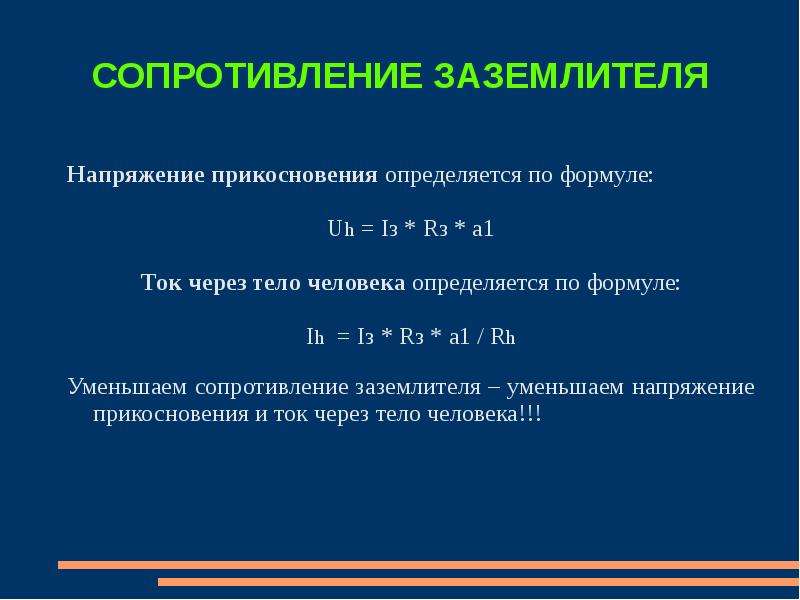

СОПРОТИВЛЕНИЕ ЗАЗЕМЛИТЕЛЯ Напряжение прикосновения определяется по формуле: Uh = Iз * Rз * a1 Ток через тело человека определяется по формуле: Ih = Iз * Rз * a1 / Rh Уменьшаем сопротивление заземлителя – уменьшаем напряжение прикосновения и ток через тело человека!!!

Слайд 14

Описание слайда:

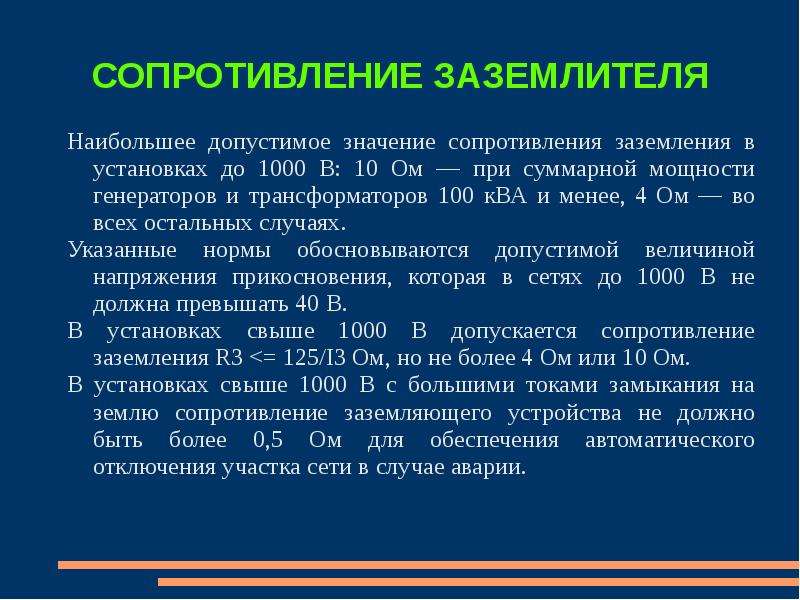

СОПРОТИВЛЕНИЕ ЗАЗЕМЛИТЕЛЯ Наибольшее допустимое значение сопротивления заземления в установках до 1000 В: 10 Ом — при суммарной мощности генераторов и трансформаторов 100 кВА и менее, 4 Ом — во всех остальных случаях. Указанные нормы обосновываются допустимой величиной напряжения прикосновения, которая в сетях до 1000 В не должна превышать 40 В. В установках свыше 1000 В допускается сопротивление заземления R3

Слайд 15

Описание слайда:

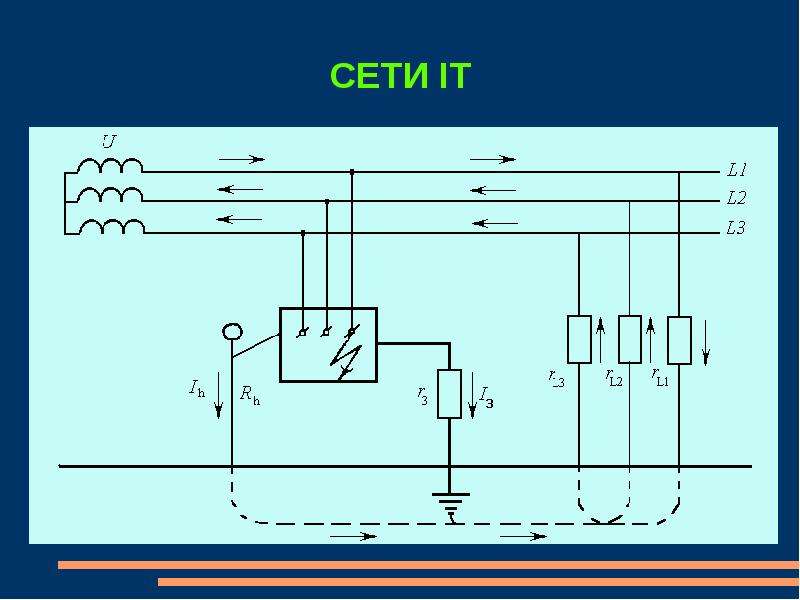

СЕТИ IT

Слайд 16

Описание слайда:

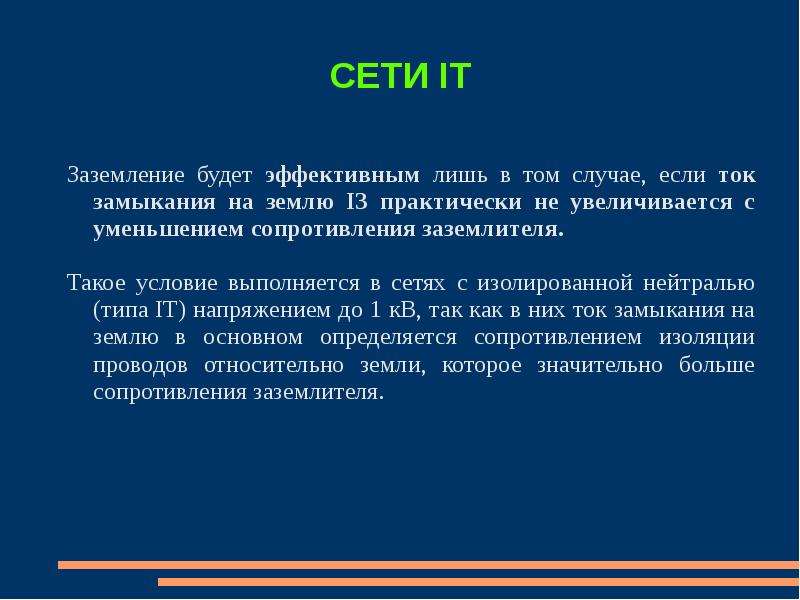

СЕТИ IT Заземление будет эффективным лишь в том случае, если ток замыкания на землю IЗ практически не увеличивается с уменьшением сопротивления заземлителя. Такое условие выполняется в сетях с изолированной нейтралью (типа IT) напряжением до 1 кВ, так как в них ток замыкания на землю в основном определяется сопротивлением изоляции проводов относительно земли, которое значительно больше сопротивления заземлителя.

Слайд 17

Описание слайда:

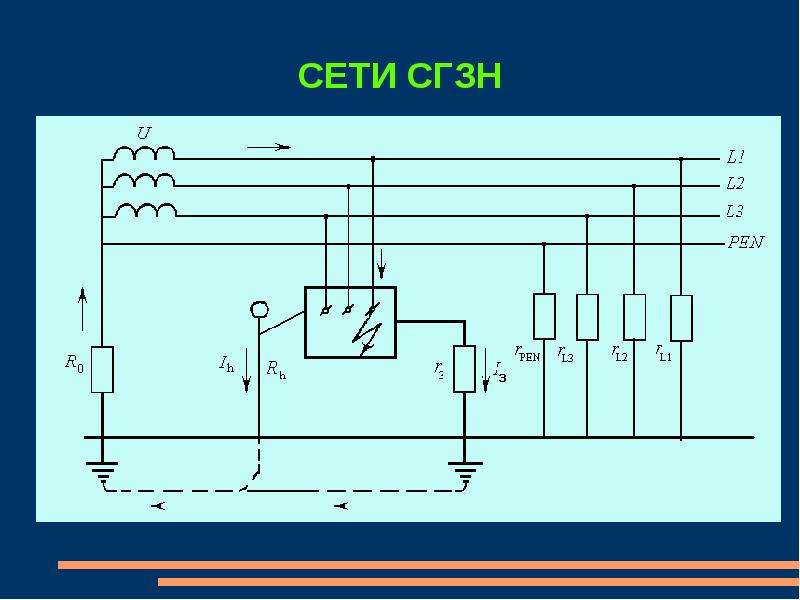

СЕТИ СГЗН

Слайд 18

Описание слайда:

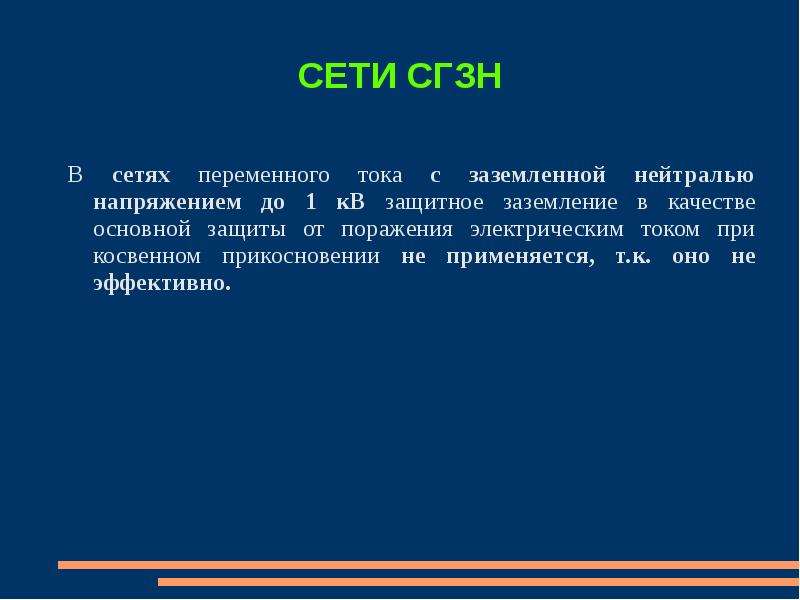

СЕТИ СГЗН В сетях переменного тока с заземленной нейтралью напряжением до 1 кВ защитное заземление в качестве основной защиты от поражения электрическим током при косвенном прикосновении не применяется, т.к. оно не эффективно.

Слайд 19

Описание слайда:

РАСЧЕТ ЗАЗЕМЛЕНИЯ 1) Характеристики электроустановки 2) План электроустановки (+ размеры, размещение оборуд.) 3) Формы и размер электродов 4) Данные об удельном сопротивлении грунта на участке с заземлителем, данные о погодных и климатических условиях, о земельных слоях 5) Данные о естественных заземлителях 6) Расчетный ток замыкания на землю 7) Расчетные значения допустимых напряжений прикосновения (и шага) и время действия защиты

Слайд 20

Описание слайда:

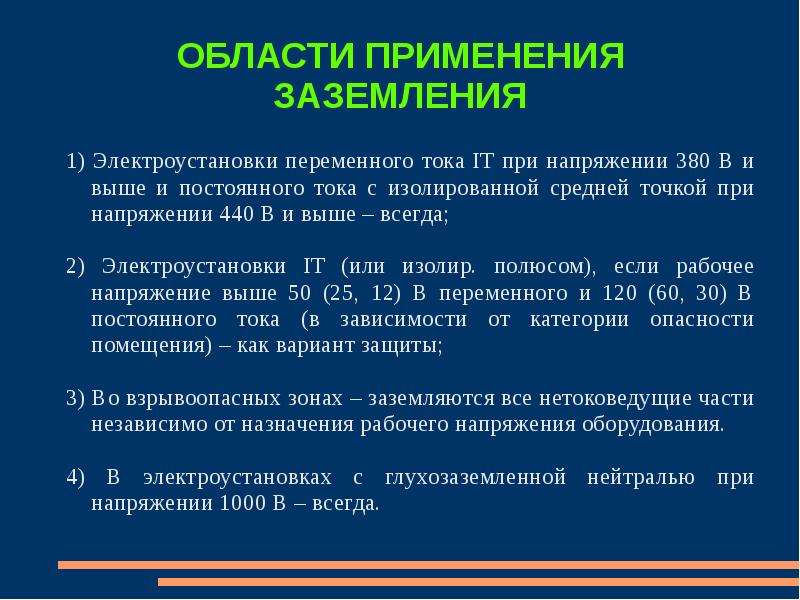

ОБЛАСТИ ПРИМЕНЕНИЯ ЗАЗЕМЛЕНИЯ 1) Электроустановки переменного тока IT при напряжении 380 В и выше и постоянного тока с изолированной средней точкой при напряжении 440 В и выше – всегда; 2) Электроустановки IT (или изолир. полюсом), если рабочее напряжение выше 50 (25, 12) В переменного и 120 (60, 30) В постоянного тока (в зависимости от категории опасности помещения) – как вариант защиты; 3) Во взрывоопасных зонах – заземляются все нетоковедущие части независимо от назначения рабочего напряжения оборудования. 4) В электроустановках с глухозаземленной нейтралью при напряжении 1000 В – всегда.
