Слайд 1

Описание слайда:

Тема 4. Стандартизация в сварочном производстве По системе международных стандартов версии ISO 9000, сварка относится к специальным процессам, качество использования которых не может быть однозначно установлено методами контроля и испытаний на завершающих стадиях изготовления. Качество сварки выявляется лишь в эксплуатации, поэтому судить о качестве готовой сварной продукции можно только по тому, какие при ее изготовлении были использованы материалы, какова квалификация персонала, в каком состоянии находится сварочное оборудование и контрольно – измерительные приборы, какая была применена технология сварки, внедрены ли в сварочном производстве специальные меры, направленные на гарантированное предотвращение дефектов. Стандартизированные требования к качеству сварки должны охватывать все аспекты процесса сварочного производства, влияющие на качество готовой продукции.

Слайд 2

Описание слайда:

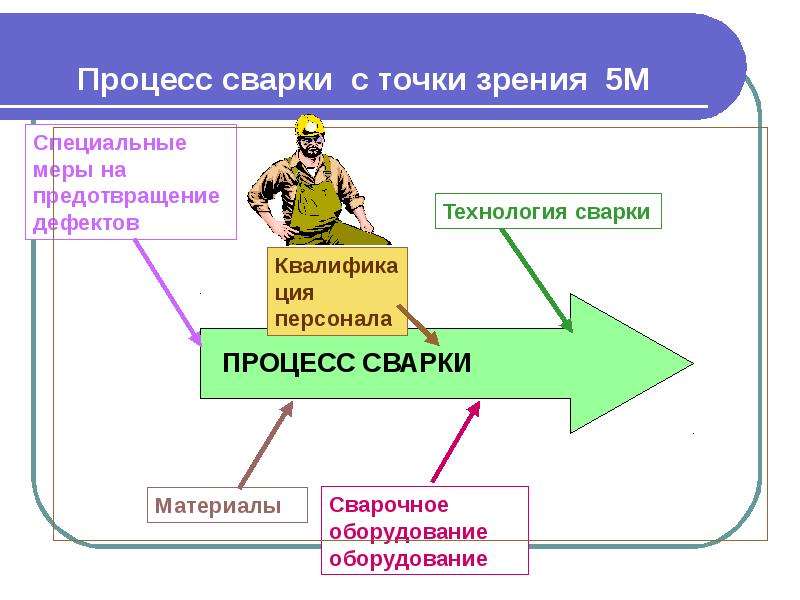

Процесс сварки с точки зрения 5М

Слайд 3

Описание слайда:

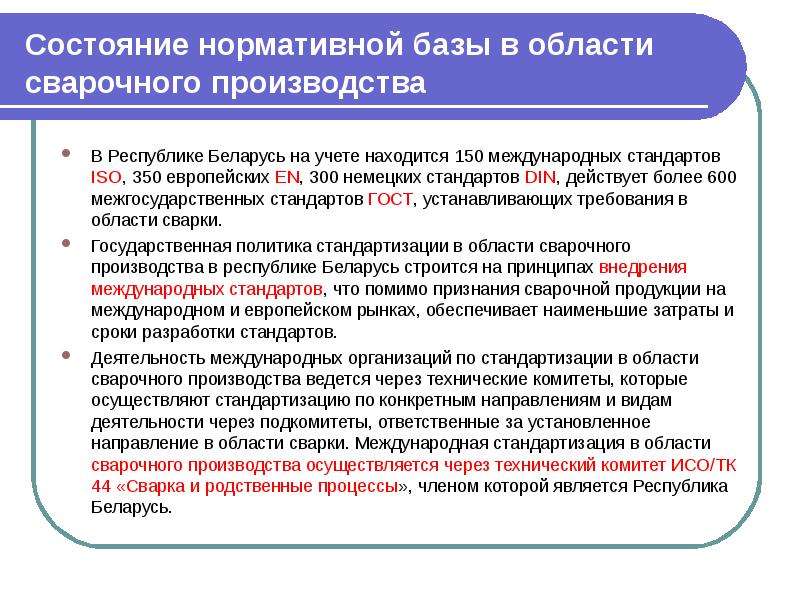

Состояние нормативной базы в области сварочного производства В Республике Беларусь на учете находится 150 международных стандартов ISO, 350 европейских EN, 300 немецких стандартов DIN, действует более 600 межгосударственных стандартов ГОСТ, устанавливающих требования в области сварки. Государственная политика стандартизации в области сварочного производства в республике Беларусь строится на принципах внедрения международных стандартов, что помимо признания сварочной продукции на международном и европейском рынках, обеспечивает наименьшие затраты и сроки разработки стандартов. Деятельность международных организаций по стандартизации в области сварочного производства ведется через технические комитеты, которые осуществляют стандартизацию по конкретным направлениям и видам деятельности через подкомитеты, ответственные за установленное направление в области сварки. Международная стандартизация в области сварочного производства осуществляется через технический комитет ИСО/ТК 44 «Сварка и родственные процессы», членом которой является Республика Беларусь.

Слайд 4

Описание слайда:

ТНПА в сварочном производстве ТЕРМИНОЛОГИЯ СТБ ИСО 857-1-2004 Сварка и родственные процессы. Словарь. Часть 1. Процессы сварки металлов СТБ ИСО 17659-2005 Сварка. Сварные соединения. Термины и определения ГОСТ 2601-84 Сварка металлов. Термины и определения основных поняти ПЕРСОНАЛ СТБ ЕН 287-1-2001 Квалификация сварщиков. Сварка плавлением сталей СТБ ИСО 9606-3-2007 Квалификация сварщиков. Сварка плавлением. Часть 3. Медь и медные сплавы СТБ ИСО 9606-4-2007 Квалификация сварщиков. Сварка плавлением. Часть 4. Никель и никелевые сплавы СТБ ИСО 9606-5-2007 Квалификация сварщиков. Сварка плавлением. Часть 5. Титан и титановые сплавы, цирконий и циркониевые сплавы СТБ ИСО 9606-4-2007 Квалификация сварщиков. Сварка плавлением. Часть 4. Никель и никелевые сплавы СТБ ИСО 9606-5-2007 Квалификация сварщиков. Сварка плавлением. Часть 5. Титан и титановые сплавы, цирконий и циркониевые сплавы

Слайд 5

Описание слайда:

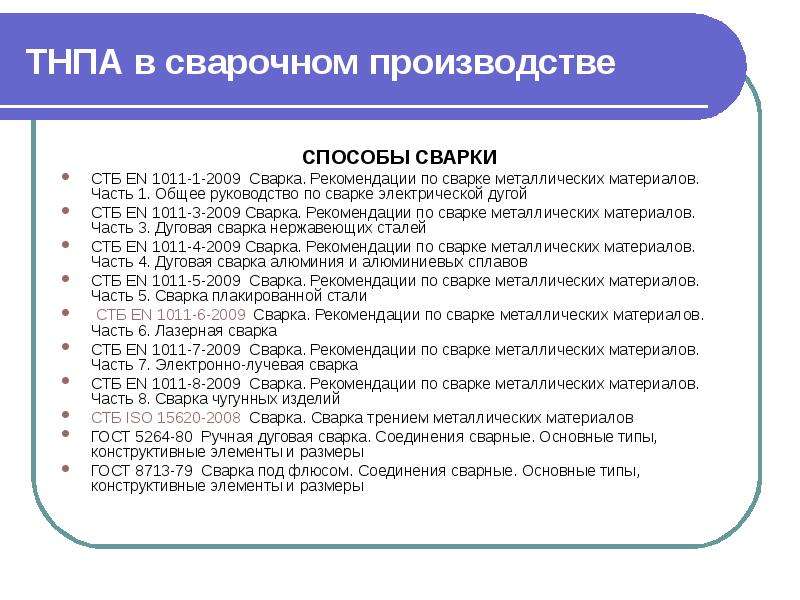

ТНПА в сварочном производстве СПОСОБЫ СВАРКИ СТБ EN 1011-1-2009 Сварка. Рекомендации по сварке металлических материалов. Часть 1. Общее руководство по сварке электрической дугой СТБ EN 1011-3-2009 Сварка. Рекомендации по сварке металлических материалов. Часть 3. Дуговая сварка нержавеющих сталей СТБ EN 1011-4-2009 Сварка. Рекомендации по сварке металлических материалов. Часть 4. Дуговая сварка алюминия и алюминиевых сплавов СТБ EN 1011-5-2009 Сварка. Рекомендации по сварке металлических материалов. Часть 5. Сварка плакированной стали СТБ EN 1011-6-2009 Сварка. Рекомендации по сварке металлических материалов. Часть 6. Лазерная сварка СТБ EN 1011-7-2009 Сварка. Рекомендации по сварке металлических материалов. Часть 7. Электронно-лучевая сварка СТБ EN 1011-8-2009 Сварка. Рекомендации по сварке металлических материалов. Часть 8. Сварка чугунных изделий СТБ ISO 15620-2008 Сварка. Сварка трением металлических материалов ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры

Слайд 6

Описание слайда:

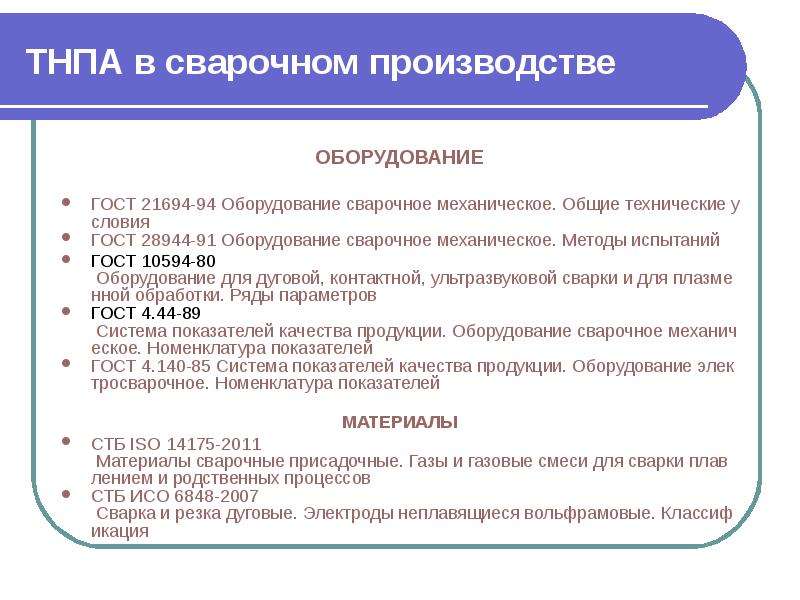

ТНПА в сварочном производстве ОБОРУДОВАНИЕ ГОСТ 21694-94 Оборудование сварочное механическое. Общие технические условия ГОСТ 28944-91 Оборудование сварочное механическое. Методы испытаний ГОСТ 10594-80 Оборудование для дуговой, контактной, ультразвуковой сварки и для плазменной обработки. Ряды параметров ГОСТ 4.44-89 Система показателей качества продукции. Оборудование сварочное механическое. Номенклатура показателей ГОСТ 4.140-85 Система показателей качества продукции. Оборудование электросварочное. Номенклатура показателей МАТЕРИАЛЫ СТБ ISO 14175-2011 Материалы сварочные присадочные. Газы и газовые смеси для сварки плавлением и родственных процессов СТБ ИСО 6848-2007 Сварка и резка дуговые. Электроды неплавящиеся вольфрамовые. Классификация

Слайд 7

Описание слайда:

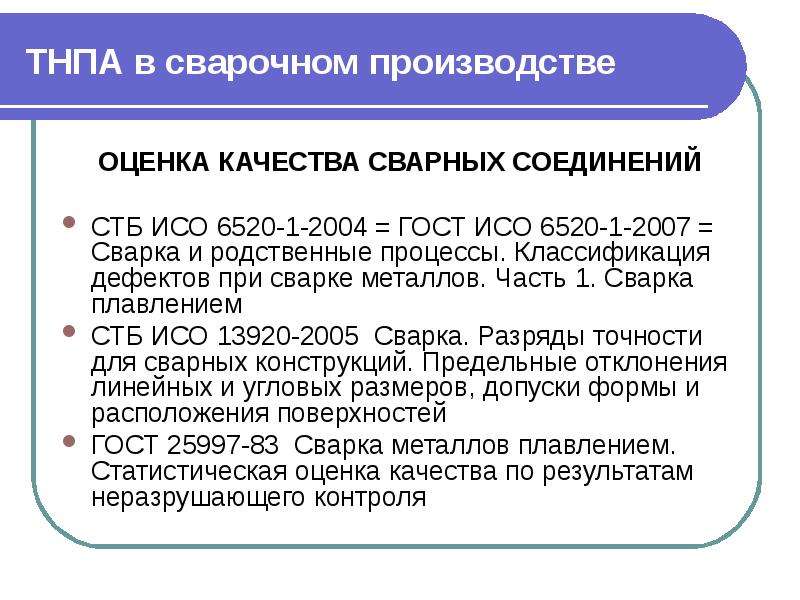

ТНПА в сварочном производстве ОЦЕНКА КАЧЕСТВА СВАРНЫХ СОЕДИНЕНИЙ СТБ ИСО 6520-1-2004 = ГОСТ ИСО 6520-1-2007 = Сварка и родственные процессы. Классификация дефектов при сварке металлов. Часть 1. Сварка плавлением СТБ ИСО 13920-2005 Сварка. Разряды точности для сварных конструкций. Предельные отклонения линейных и угловых размеров, допуски формы и расположения поверхностей ГОСТ 25997-83 Сварка металлов плавлением. Статистическая оценка качества по результатам неразрушающего контроля

Слайд 8

Описание слайда:

ТНПА в сварочном производстве ТЕХНОЛОГИЧЕСКИЕ ИНСТРУКЦИИ СТБ ISO 15609-1-2009 Технологическая инструкция и квалификация технологических процессов сварки металлических материалов. Инструкция на технологический процесс сварки. Часть 1. Дуговая сварка СТБ ISO 15609-2-2009 Технологическая инструкция и квалификация технологических процессов сварки металлических материалов. Инструкция на технологический процесс сварки. Часть 2. Газовая сварка СТБ ISO 15614-1-2009 Технологическая инструкция и квалификация технологических процессов сварки металлических материалов. Испытание технологического процесса сварки. Часть 1. Дуговая и газовая сварка сталей и дуговая сварка никеля и никелевых сплавов СТБ ISO 15614-2-2009 Технологическая инструкция и квалификация технологических процессов сварки металлических материалов. Испытание технологического процесса сварки. Часть 2. Дуговая сварка алюминия и алюминиевых сплавов СТБ ISO 15609-3-2009 Технологическая инструкция и квалификация технологических процессов сварки металлических материалов. Инструкция на технологический процесс сварки. Часть 3. Электронно-лучевая сварка СТБ ISO 15609-4-2009 Технологическая инструкция и квалификация технологических процессов сварки металлических материалов. Инструкция на технологический процесс сварки. Часть 4. Лазерная сварка СТБ ISO 15609-5-2009 Технологическая инструкция и квалификация технологических процессов сварки металлических материалов. Инструкция на технологический процесс сварки. Часть 5. Контактная сварка …………………………………………………

Слайд 9

Описание слайда:

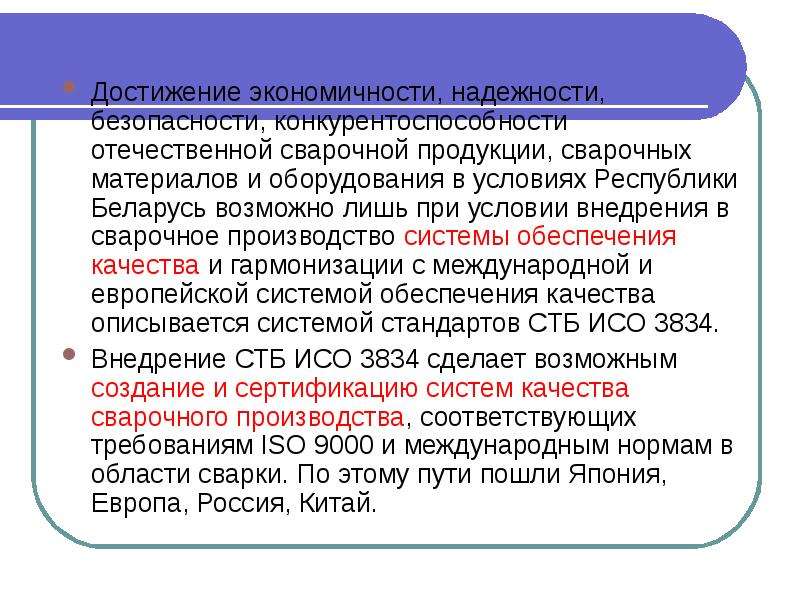

Достижение экономичности, надежности, безопасности, конкурентоспособности отечественной сварочной продукции, сварочных материалов и оборудования в условиях Республики Беларусь возможно лишь при условии внедрения в сварочное производство системы обеспечения качества и гармонизации с международной и европейской системой обеспечения качества описывается системой стандартов СТБ ИСО 3834. Достижение экономичности, надежности, безопасности, конкурентоспособности отечественной сварочной продукции, сварочных материалов и оборудования в условиях Республики Беларусь возможно лишь при условии внедрения в сварочное производство системы обеспечения качества и гармонизации с международной и европейской системой обеспечения качества описывается системой стандартов СТБ ИСО 3834. Внедрение СТБ ИСО 3834 сделает возможным создание и сертификацию систем качества сварочного производства, соответствующих требованиям ISO 9000 и международным нормам в области сварки. По этому пути пошли Япония, Европа, Россия, Китай.

Слайд 10

Описание слайда:

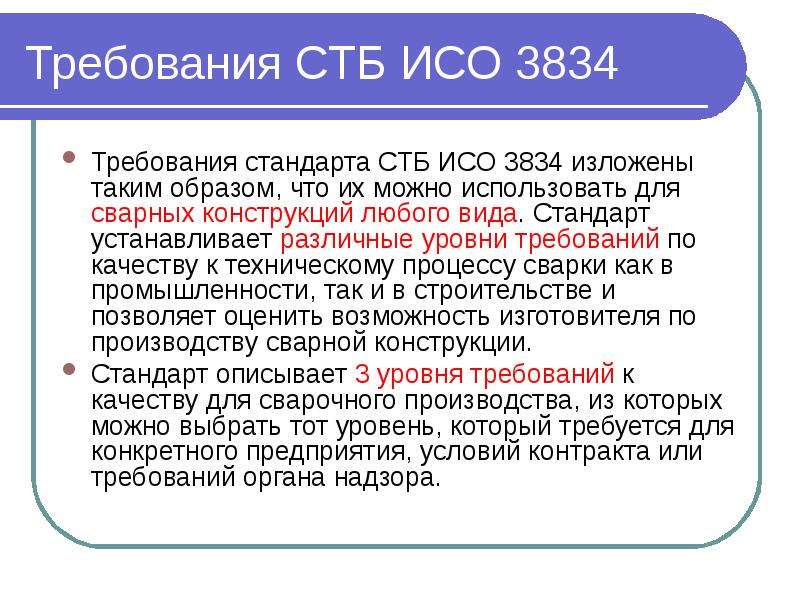

Требования СТБ ИСО 3834 Требования стандарта СТБ ИСО 3834 изложены таким образом, что их можно использовать для сварных конструкций любого вида. Стандарт устанавливает различные уровни требований по качеству к техническому процессу сварки как в промышленности, так и в строительстве и позволяет оценить возможность изготовителя по производству сварной конструкции. Стандарт описывает 3 уровня требований к качеству для сварочного производства, из которых можно выбрать тот уровень, который требуется для конкретного предприятия, условий контракта или требований органа надзора.

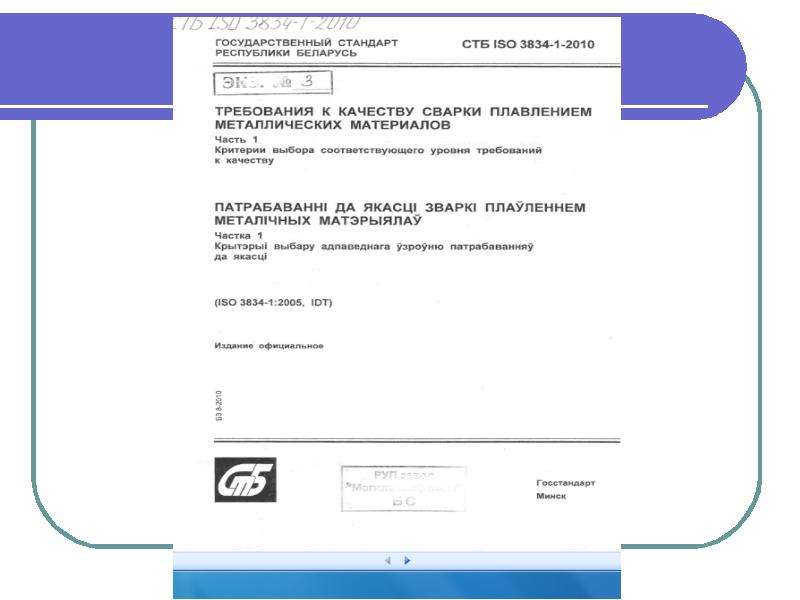

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

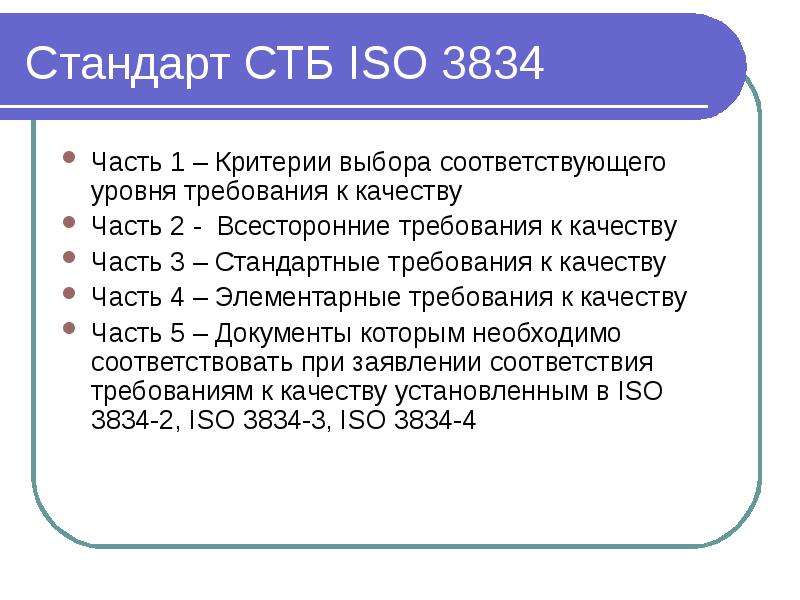

Стандарт СТБ ISO 3834 Часть 1 – Критерии выбора соответствующего уровня требования к качеству Часть 2 - Всесторонние требования к качеству Часть 3 – Стандартные требования к качеству Часть 4 – Элементарные требования к качеству Часть 5 – Документы которым необходимо соответствовать при заявлении соответствия требованиям к качеству установленным в ISO 3834-2, ISO 3834-3, ISO 3834-4

Слайд 13

Описание слайда:

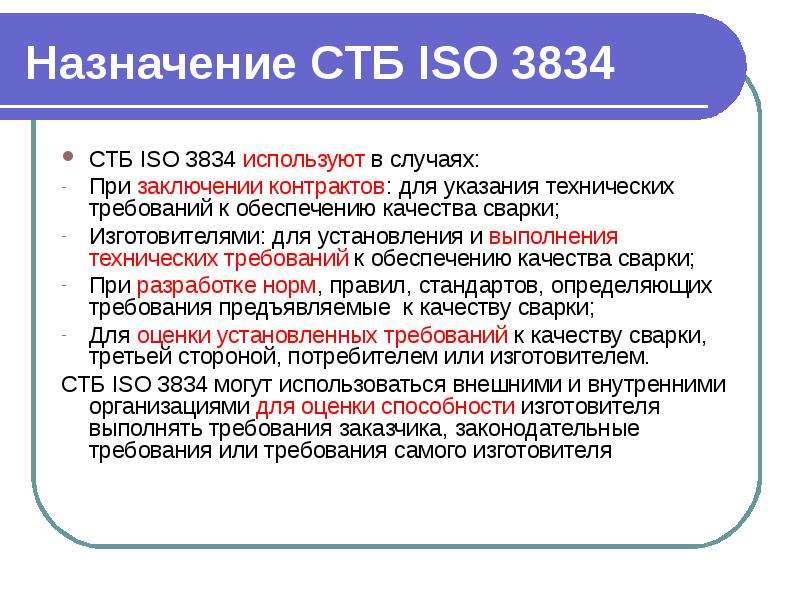

Назначение СТБ ISO 3834 СТБ ISO 3834 используют в случаях: При заключении контрактов: для указания технических требований к обеспечению качества сварки; Изготовителями: для установления и выполнения технических требований к обеспечению качества сварки; При разработке норм, правил, стандартов, определяющих требования предъявляемые к качеству сварки; Для оценки установленных требований к качеству сварки, третьей стороной, потребителем или изготовителем. СТБ ISO 3834 могут использоваться внешними и внутренними организациями для оценки способности изготовителя выполнять требования заказчика, законодательные требования или требования самого изготовителя

Слайд 14

Описание слайда:

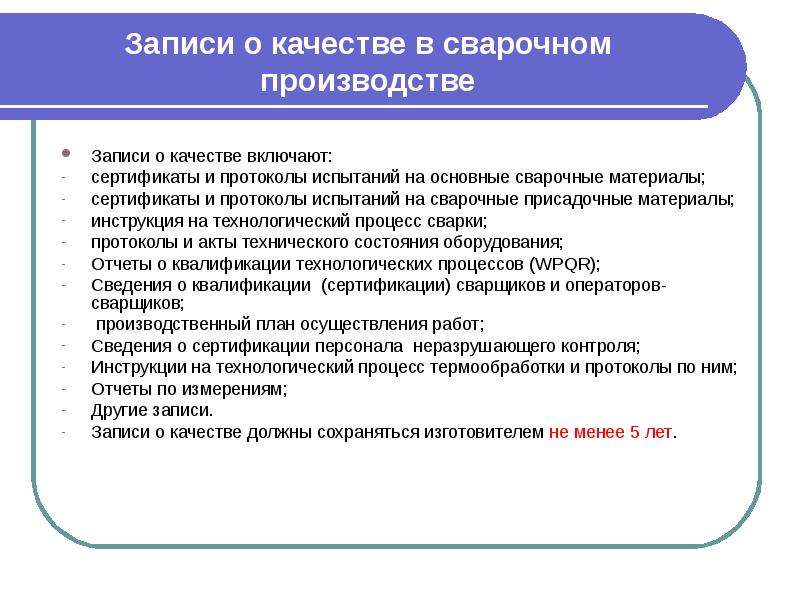

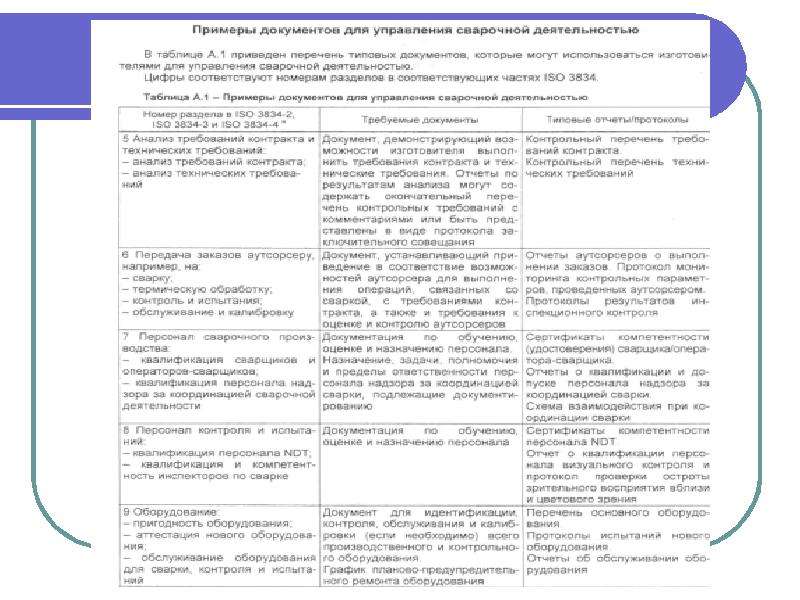

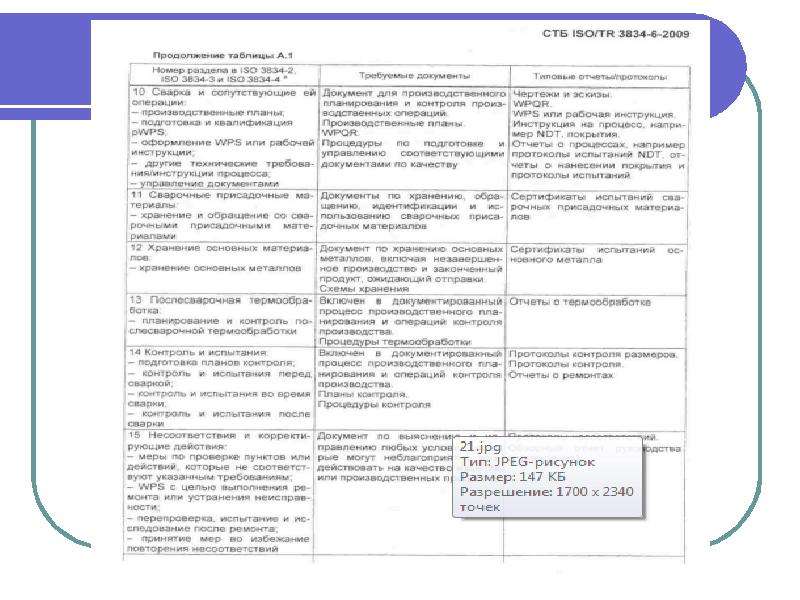

Записи о качестве в сварочном производстве Записи о качестве включают: сертификаты и протоколы испытаний на основные сварочные материалы; сертификаты и протоколы испытаний на сварочные присадочные материалы; инструкция на технологический процесс сварки; протоколы и акты технического состояния оборудования; Отчеты о квалификации технологических процессов (WPQR); Сведения о квалификации (сертификации) сварщиков и операторов-сварщиков; производственный план осуществления работ; Сведения о сертификации персонала неразрушающего контроля; Инструкции на технологический процесс термообработки и протоколы по ним; Отчеты по измерениям; Другие записи. Записи о качестве должны сохраняться изготовителем не менее 5 лет.
