Слайд 1

Описание слайда:

Лекция 12 Статические и динамические характеристики цифровых КМДП-схем

Слайд 2

Описание слайда:

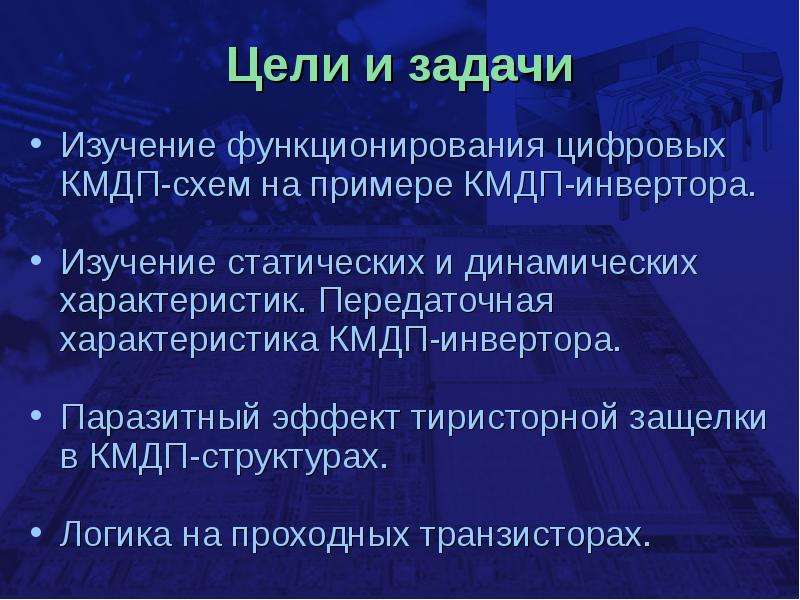

Цели и задачи Изучение функционирования цифровых КМДП-схем на примере КМДП-инвертора. Изучение статических и динамических характеристик. Передаточная характеристика КМДП-инвертора. Паразитный эффект тиристорной защелки в КМДП-структурах. Логика на проходных транзисторах.

Слайд 3

Описание слайда:

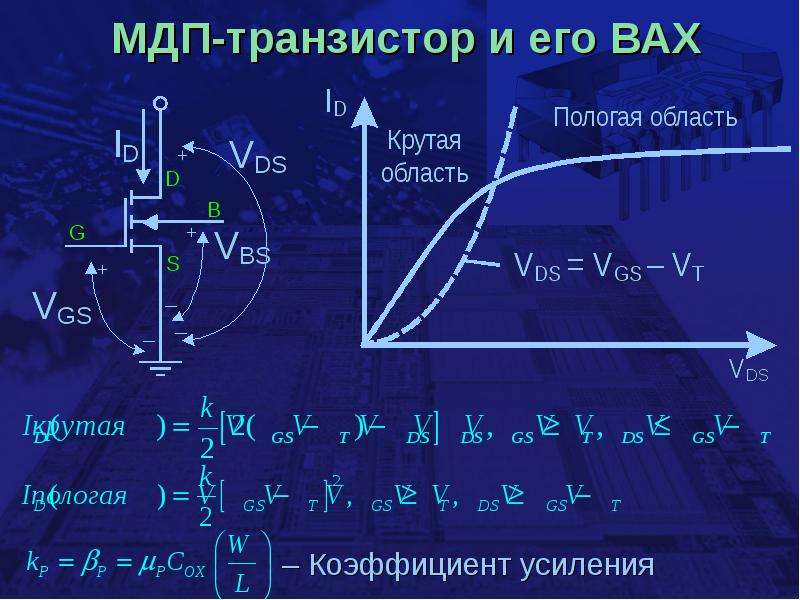

МДП-транзистор и его ВАХ

Слайд 4

Описание слайда:

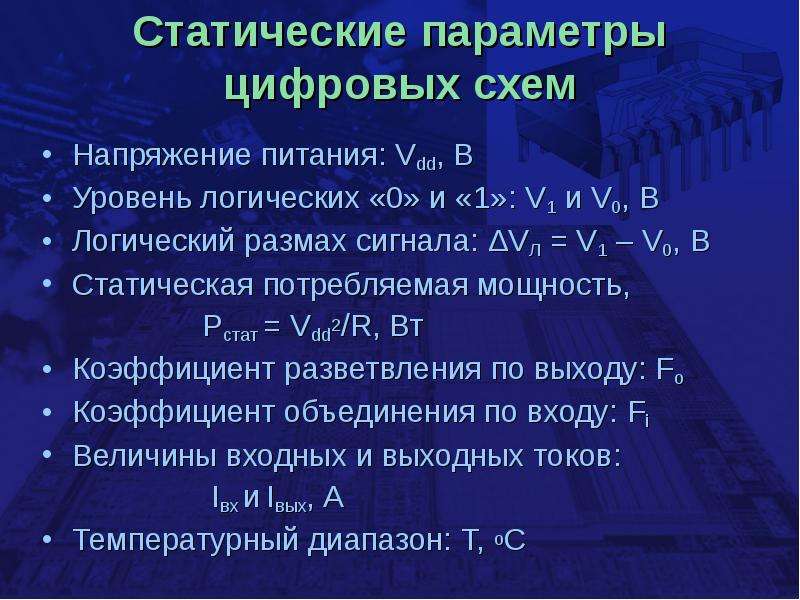

Статические параметры цифровых схем Напряжение питания: Vdd, В Уровень логических «0» и «1»: V1 и V0, В Логический размах сигнала: ΔVЛ = V1 – V0, В Статическая потребляемая мощность, Pстат = Vdd2/R, Вт Коэффициент разветвления по выходу: Fo Коэффициент объединения по входу: Fi Величины входных и выходных токов: Iвх и Iвых, А Температурный диапазон: T, oC

Слайд 5

Описание слайда:

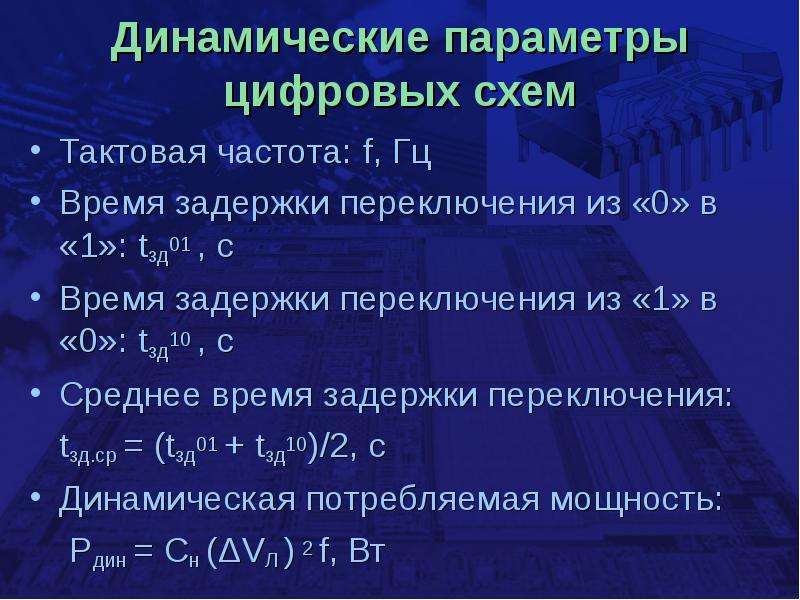

Динамические параметры цифровых схем Тактовая частота: f, Гц Время задержки переключения из «0» в «1»: tзд01 , с Время задержки переключения из «1» в «0»: tзд10 , с Среднее время задержки переключения: tзд.ср = (tзд01 + tзд10)/2, с Динамическая потребляемая мощность: Pдин = Сн (ΔVЛ ) 2 f, Вт

Слайд 6

Описание слайда:

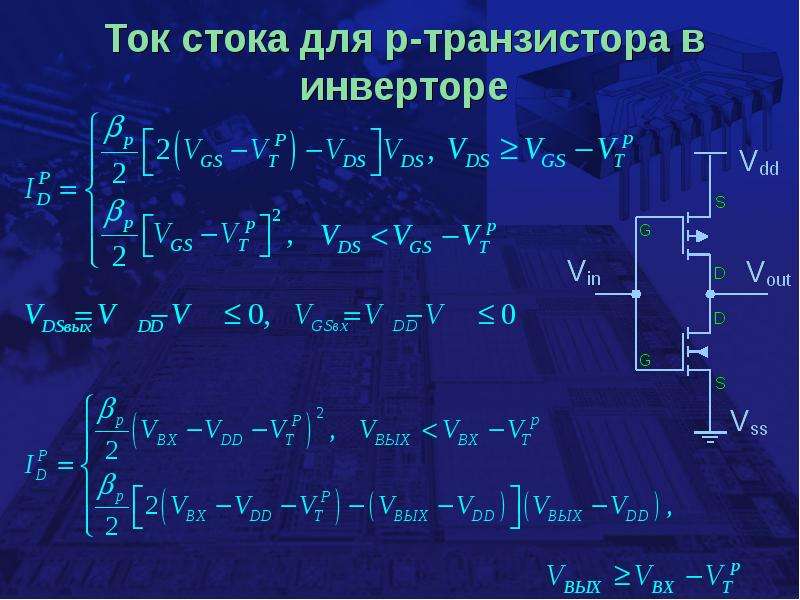

Ток стока для p-транзистора в инверторе

Слайд 7

Описание слайда:

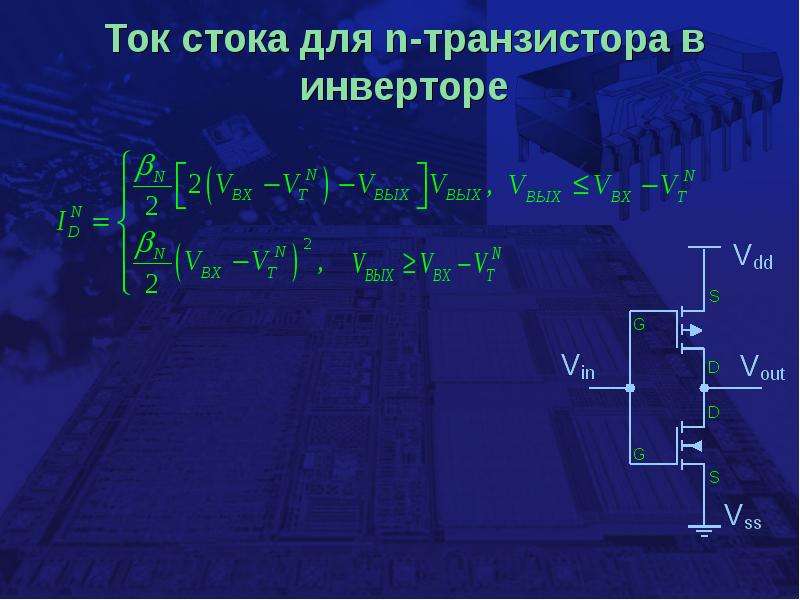

Ток стока для n-транзистора в инверторе

Слайд 8

Описание слайда:

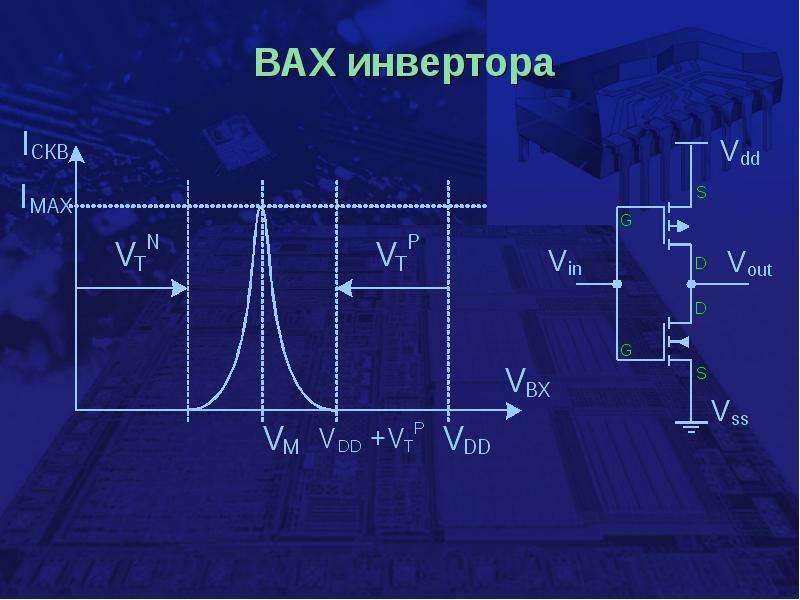

ВАХ инвертора

Слайд 9

Описание слайда:

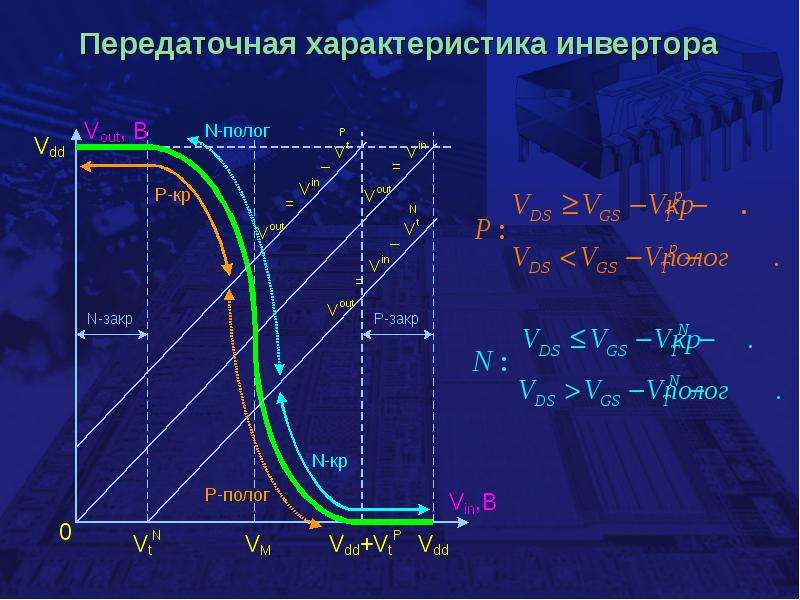

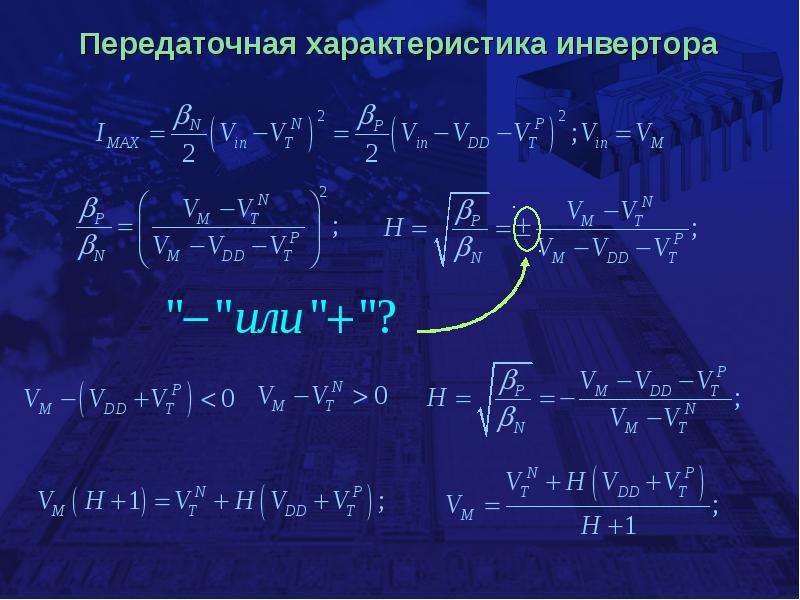

Передаточная характеристика инвертора

Слайд 10

Описание слайда:

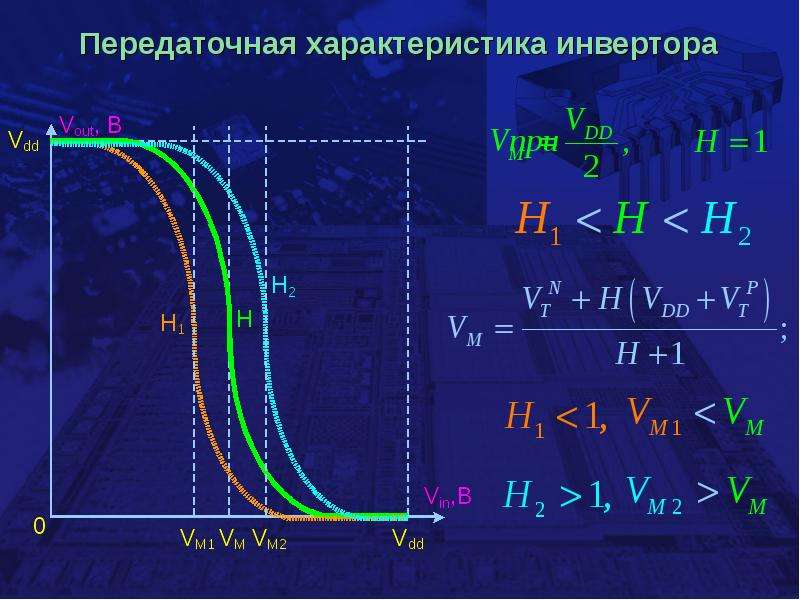

Передаточная характеристика инвертора

Слайд 11

Описание слайда:

Передаточная характеристика инвертора

Слайд 12

Описание слайда:

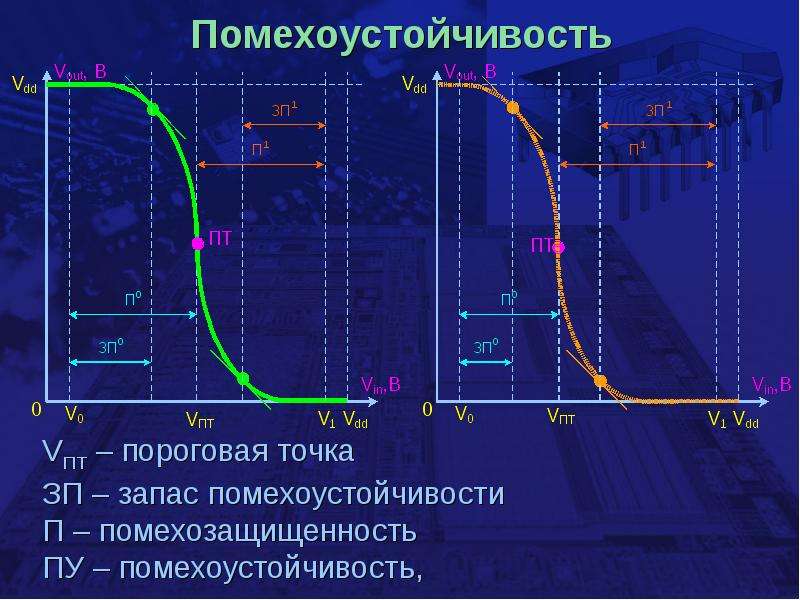

Помехоустойчивость

Слайд 13

Описание слайда:

Динамические характеристики

Слайд 14

Описание слайда:

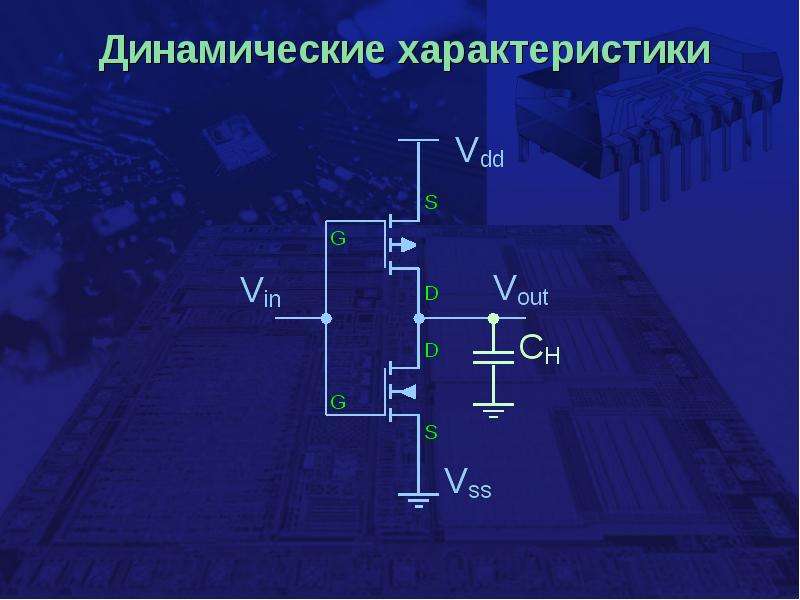

Динамические характеристики

Слайд 15

Описание слайда:

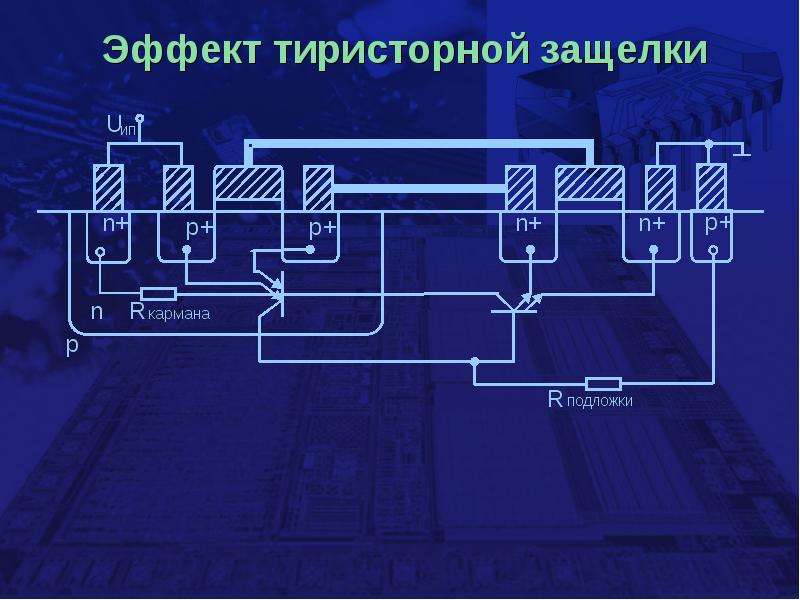

Эффект тиристорной защелки

Слайд 16

Описание слайда:

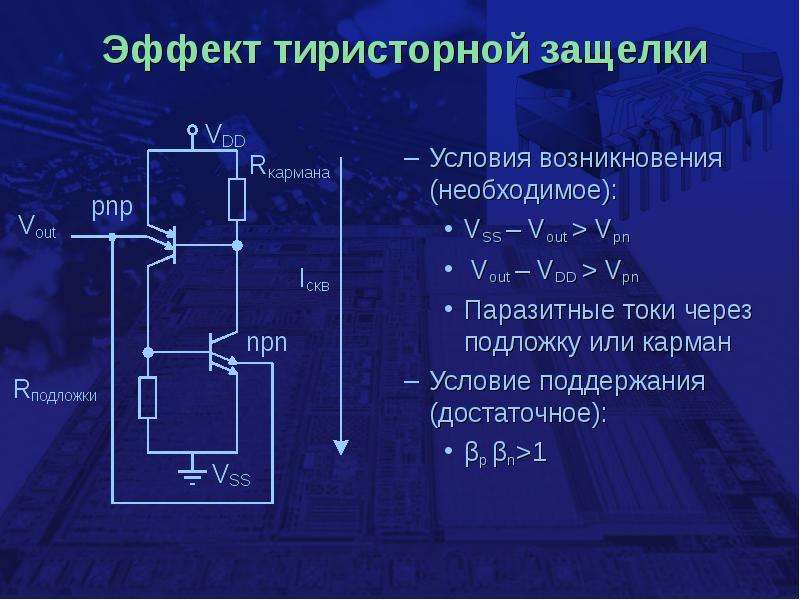

Эффект тиристорной защелки Условия возникновения (необходимое): VSS – Vout > Vpn Vout – VDD > Vpn Паразитные токи через подложку или карман Условие поддержания (достаточное): βp βn>1

Слайд 17

Описание слайда:

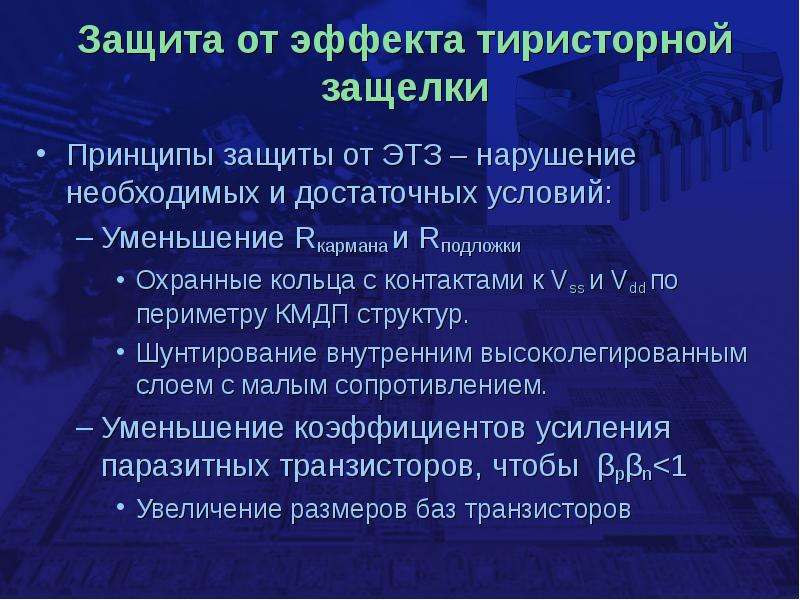

Защита от эффекта тиристорной защелки Принципы защиты от ЭТЗ – нарушение необходимых и достаточных условий: Уменьшение Rкармана и Rподложки Охранные кольца с контактами к Vss и Vdd по периметру КМДП структур. Шунтирование внутренним высоколегированным слоем с малым сопротивлением. Уменьшение коэффициентов усиления паразитных транзисторов, чтобы βpβn

Слайд 18

Описание слайда:

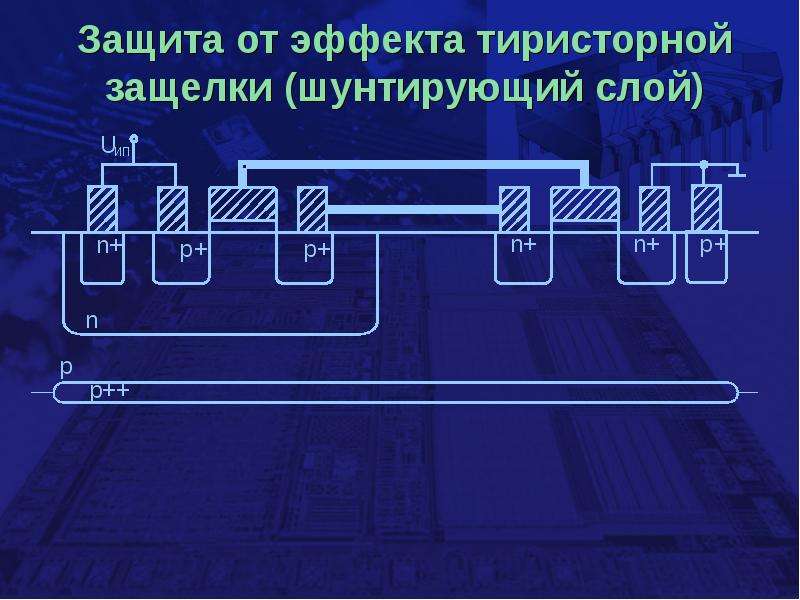

Защита от эффекта тиристорной защелки (шунтирующий слой)

Слайд 19

Описание слайда:

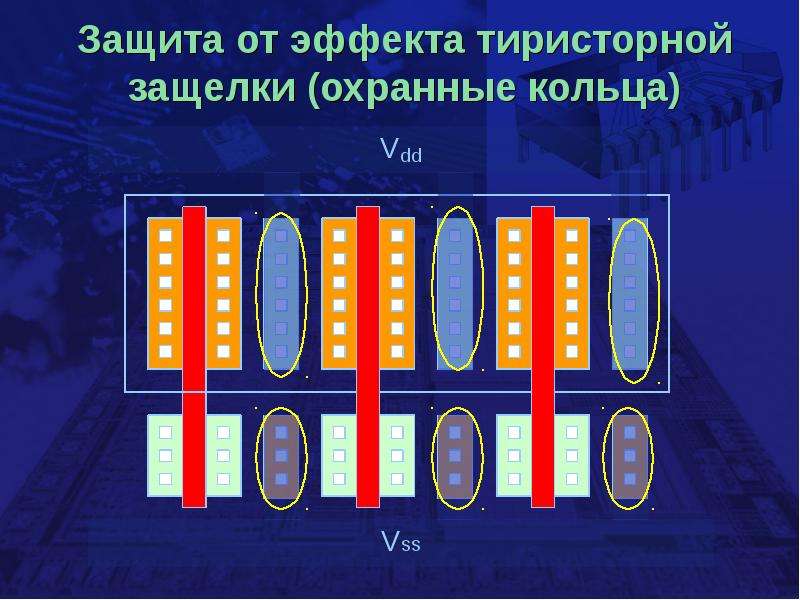

Защита от эффекта тиристорной защелки (охранные кольца)

Слайд 20

Описание слайда:

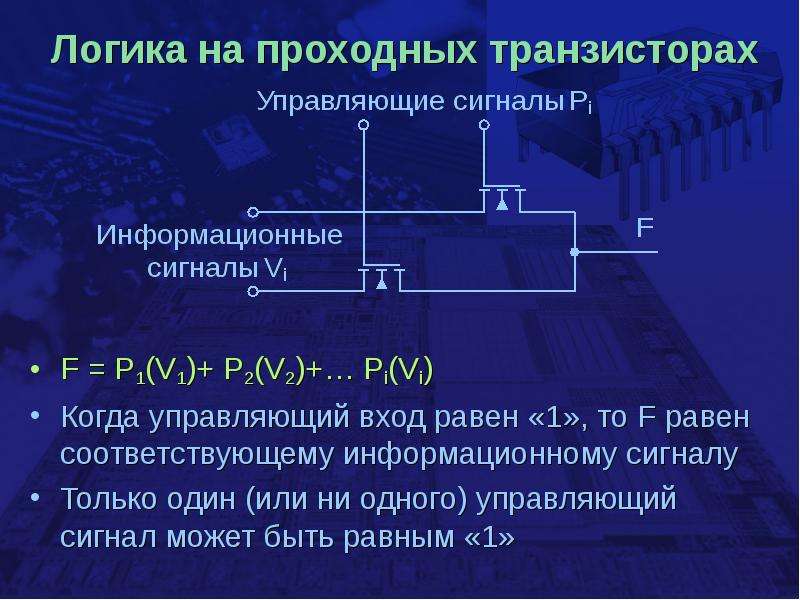

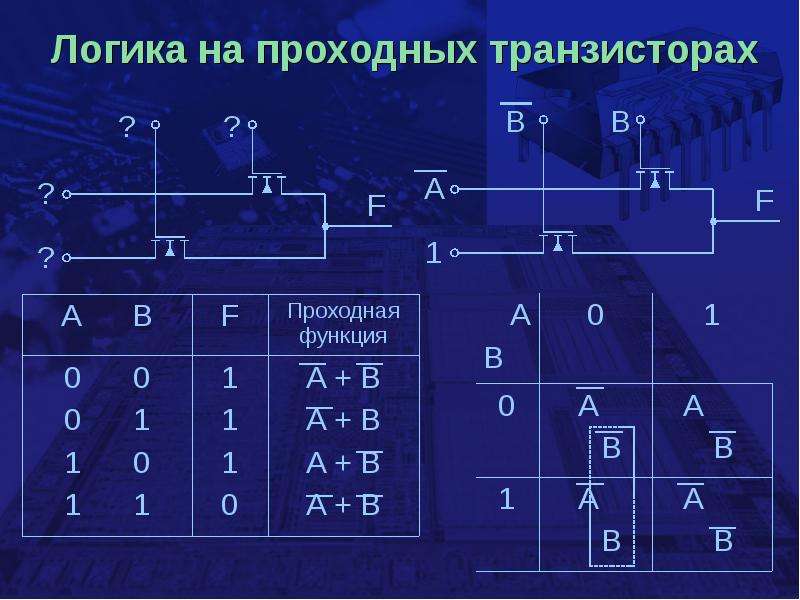

Логика на проходных транзисторах F = P1(V1)+ P2(V2)+… Pi(Vi) Когда управляющий вход равен «1», то F равен соответствующему информационному сигналу Только один (или ни одного) управляющий сигнал может быть равным «1»
