Слайд 1

Описание слайда:

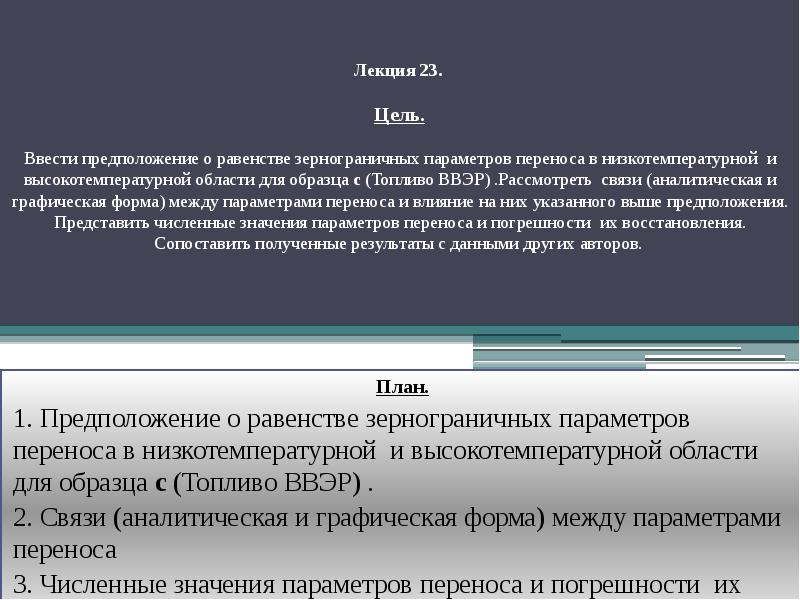

Лекция 23. Цель. Ввести предположение о равенстве зернограничных параметров переноса в низкотемпературной и высокотемпературной области для образца с (Топливо ВВЭР) .Рассмотреть связи (аналитическая и графическая форма) между параметрами переноса и влияние на них указанного выше предположения. Представить численные значения параметров переноса и погрешности их восстановления. Сопоставить полученные результаты с данными других авторов. План. 1. Предположение о равенстве зернограничных параметров переноса в низкотемпературной и высокотемпературной области для образца с (Топливо ВВЭР) . 2. Связи (аналитическая и графическая форма) между параметрами переноса 3. Численные значения параметров переноса и погрешности их восстановления.

Слайд 2

Описание слайда:

Предэкспоненциальные множители коэффициентов диффузии и параметры переноса. Предположим, что коэффициент зернограничной диффузии в уравнении (40) равен значению Dgbc для высокотемпературных испытаний, а величина р ~ξс (межзеренный объём пропорционален объёму зернограничной диффузии, такая «нестрогая» замена предполагает в дальнейшем соответствующую компенсацию при использовании статистики) , тогда уравнение (40) будет иметь следующий вид: (41) Подставляя в уравнение (41) известные значения параметров и обработав экспериментальные результаты работы [37], получим следующее уравнение: ξс = 0,35 / (mc)1/6 (42)

Слайд 3

Описание слайда:

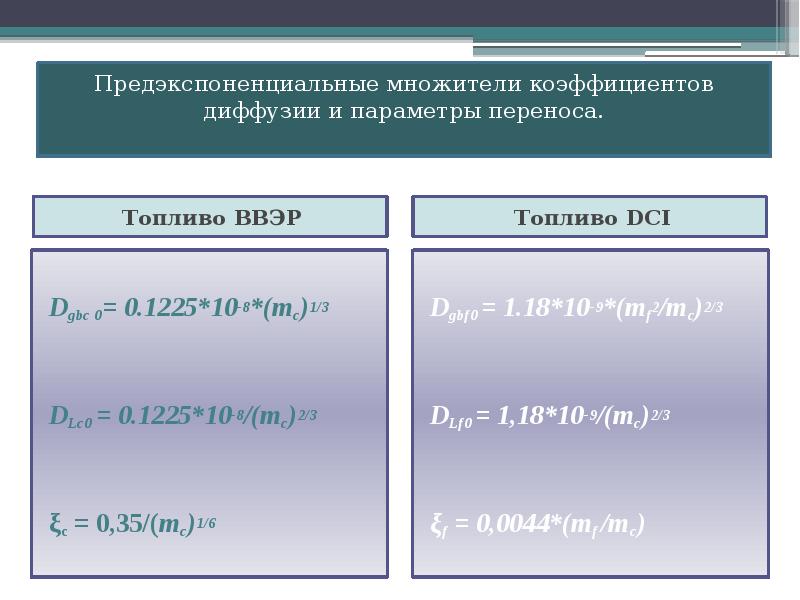

Предэкспоненциальные множители коэффициентов диффузии и параметры переноса. Топливо ВВЭР

Слайд 4

Описание слайда:

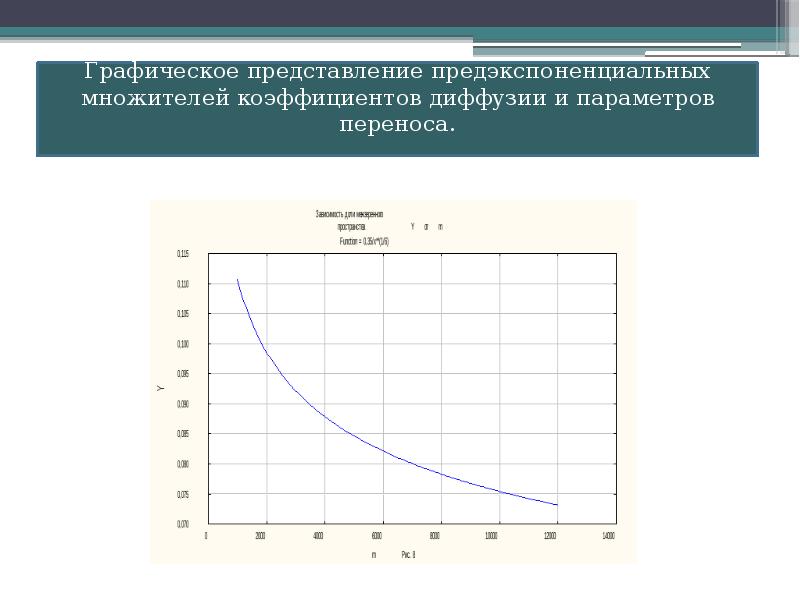

Графическое представление предэкспоненциальных множителей коэффициентов диффузии и параметров переноса.

Слайд 5

Описание слайда:

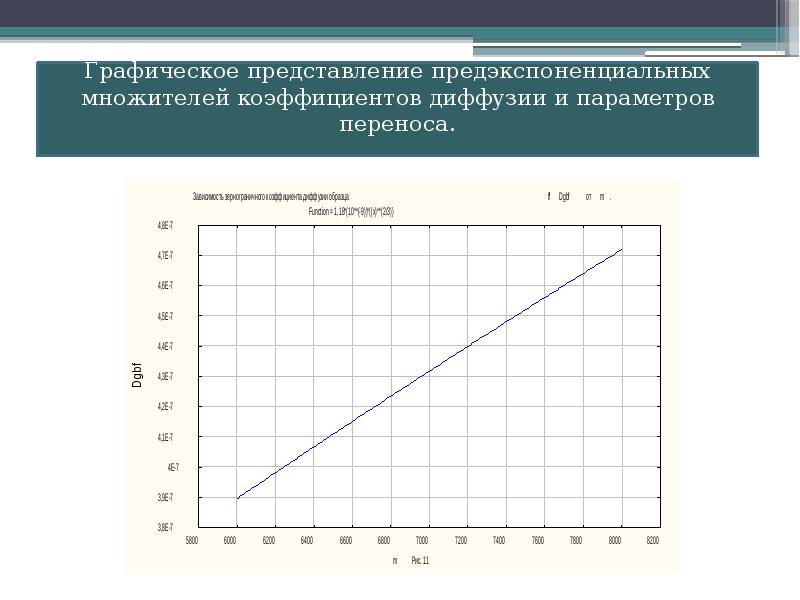

Графическое представление предэкспоненциальных множителей коэффициентов диффузии и параметров переноса.

Слайд 6

Описание слайда:

Графическое представление предэкспоненциальных множителей коэффициентов диффузии и параметров переноса.

Слайд 7

Описание слайда:

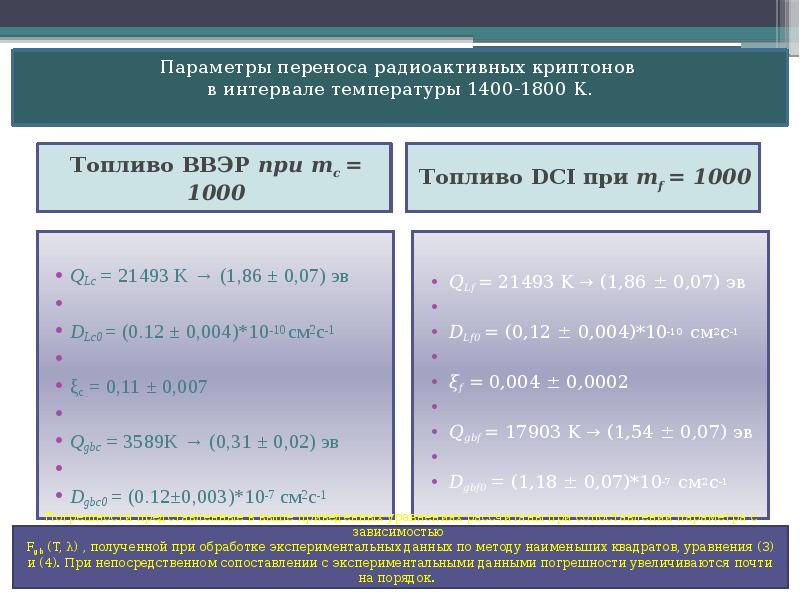

Параметры переноса радиоактивных криптонов в интервале температуры 1400-1800 К. Топливо ВВЭР при mc = 1000

Слайд 8

Описание слайда:

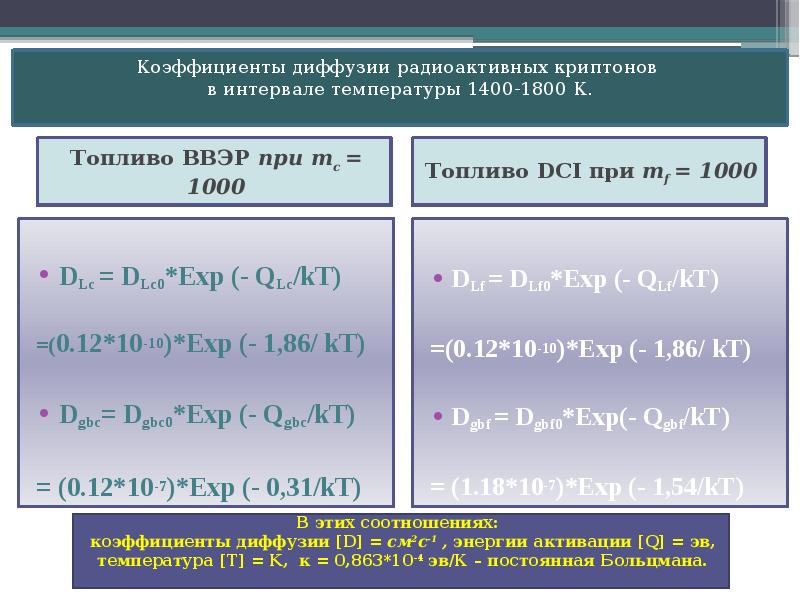

Коэффициенты диффузии радиоактивных криптонов в интервале температуры 1400-1800 К. Топливо ВВЭР при mc = 1000

Слайд 9

Описание слайда:

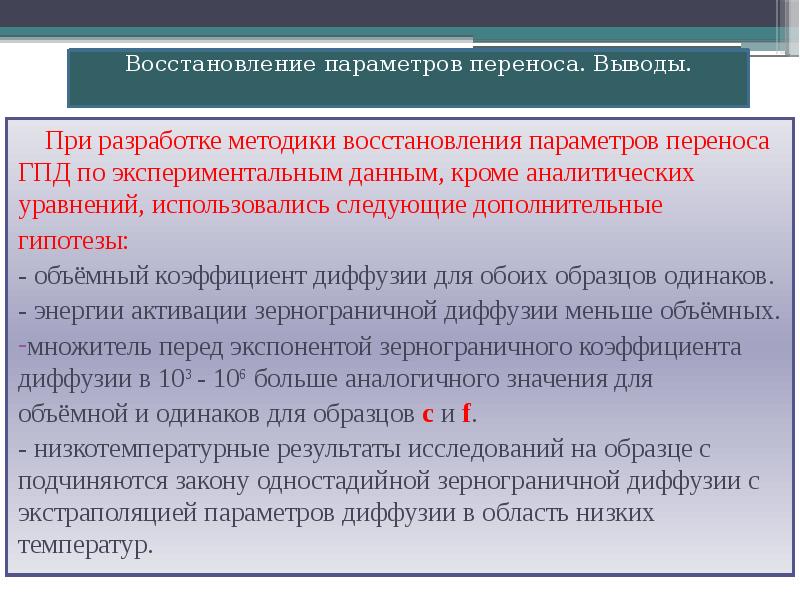

Восстановление параметров переноса. Выводы. При разработке методики восстановления параметров переноса ГПД по экспериментальным данным, кроме аналитических уравнений, использовались следующие дополнительные гипотезы: - объёмный коэффициент диффузии для обоих образцов одинаков. - энергии активации зернограничной диффузии меньше объёмных. множитель перед экспонентой зернограничного коэффициента диффузии в 103 - 106 больше аналогичного значения для объёмной и одинаков для образцов с и f. - низкотемпературные результаты исследований на образце с подчиняются закону одностадийной зернограничной диффузии с экстраполяцией параметров диффузии в область низких температур.

Слайд 10

Описание слайда:

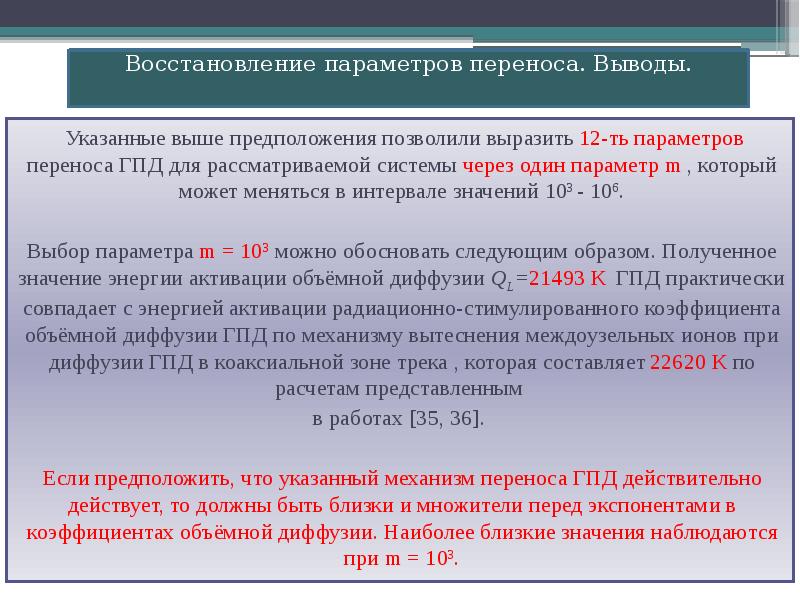

Восстановление параметров переноса. Выводы. Указанные выше предположения позволили выразить 12-ть параметров переноса ГПД для рассматриваемой системы через один параметр m , который может меняться в интервале значений 103 - 106. Выбор параметра m = 103 можно обосновать следующим образом. Полученное значение энергии активации объёмной диффузии QL=21493 К ГПД практически совпадает с энергией активации радиационно-стимулированного коэффициента объёмной диффузии ГПД по механизму вытеснения междоузельных ионов при диффузии ГПД в коаксиальной зоне трека , которая составляет 22620 К по расчетам представленным в работах [35, 36]. Если предположить, что указанный механизм переноса ГПД действительно действует, то должны быть близки и множители перед экспонентами в коэффициентах объёмной диффузии. Наиболее близкие значения наблюдаются при m = 103.
