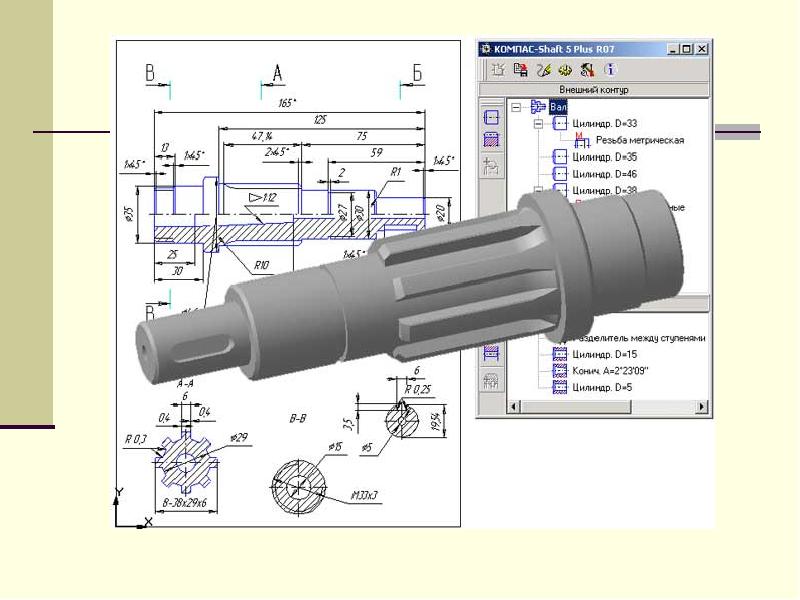

СЕЧЕНИЯ

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

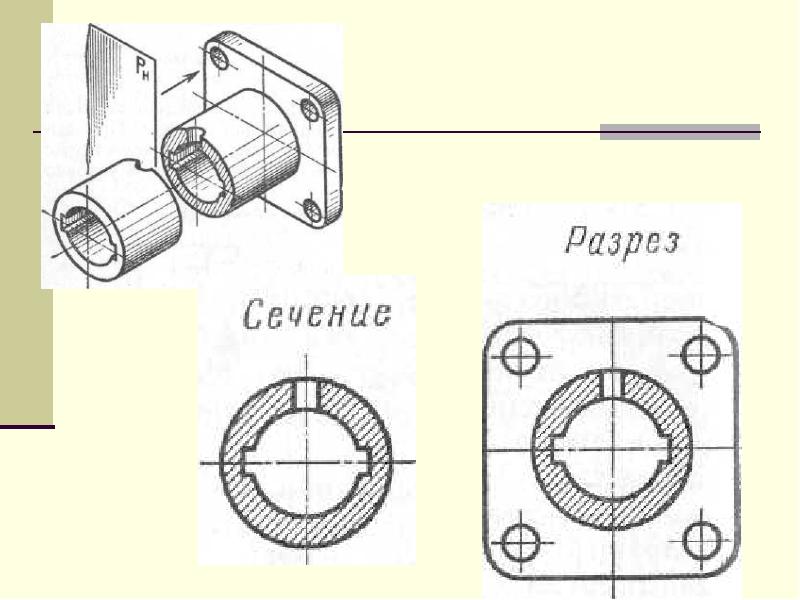

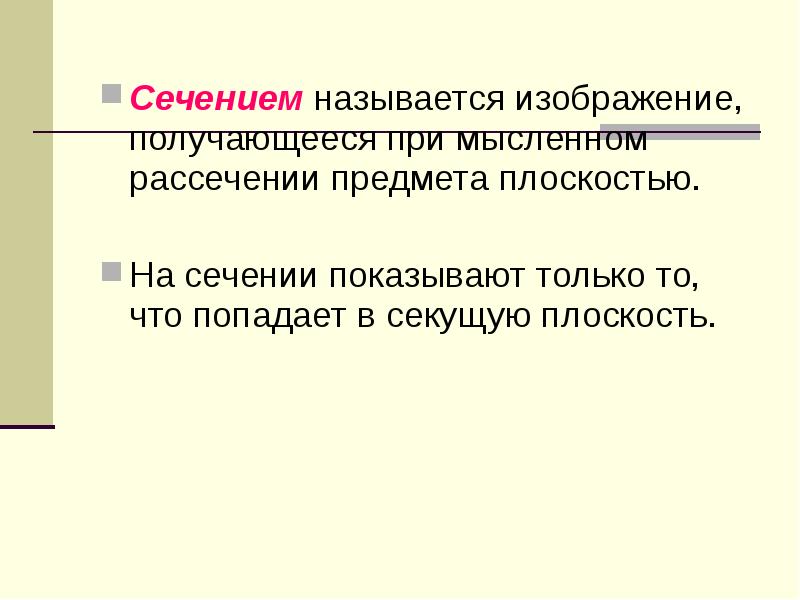

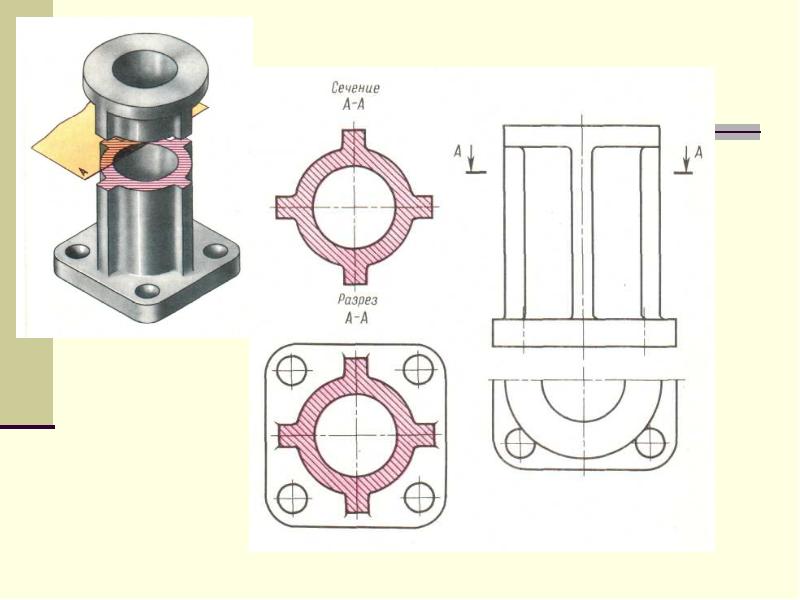

Сечением называется изображение, получающееся при мысленном рассечении предмета плоскостью. Сечением называется изображение, получающееся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что попадает в секущую плоскость.

Слайд 4

Описание слайда:

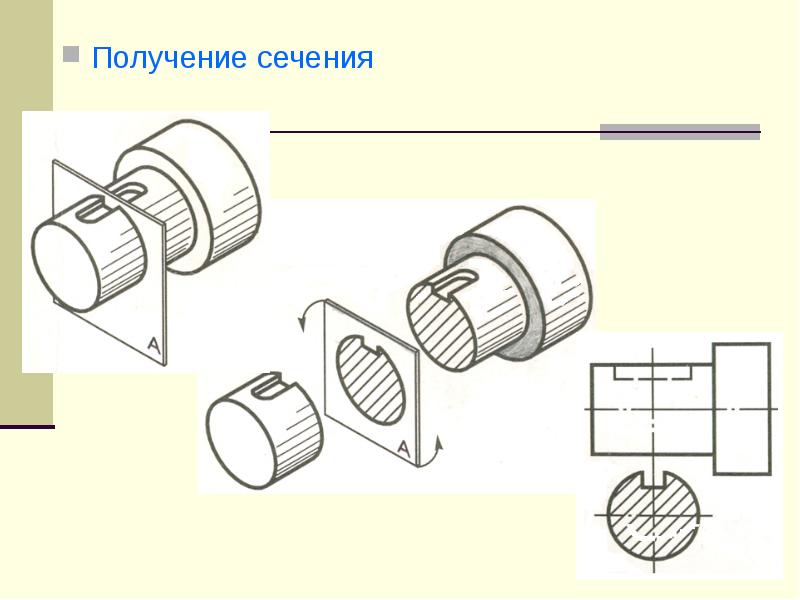

Получение сечения Получение сечения

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

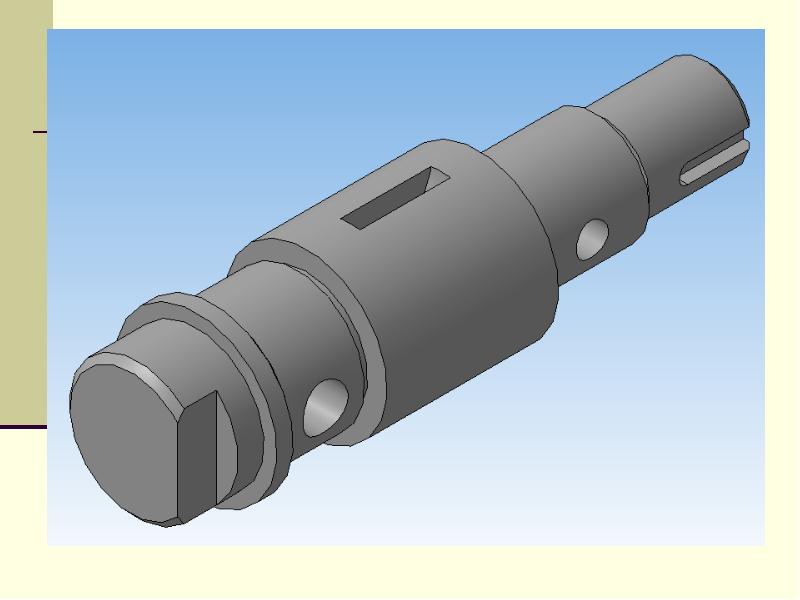

Слайд 7

Описание слайда:

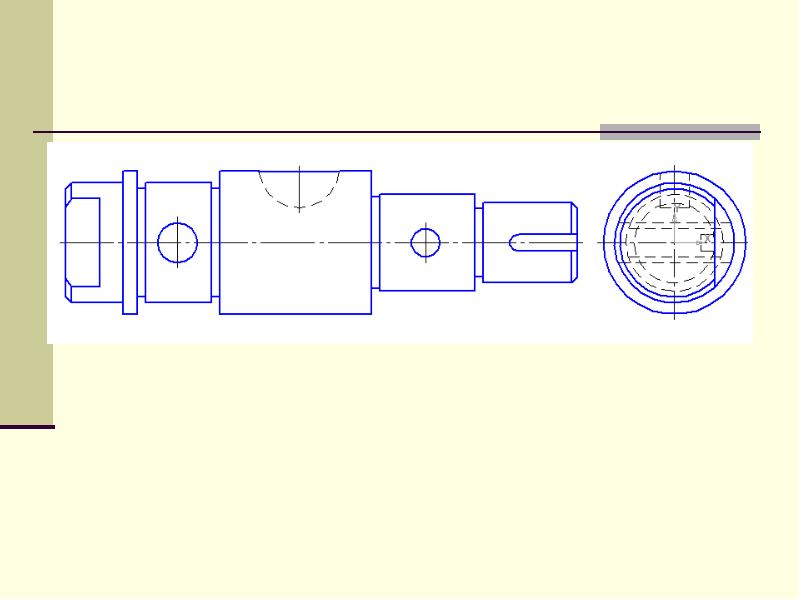

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

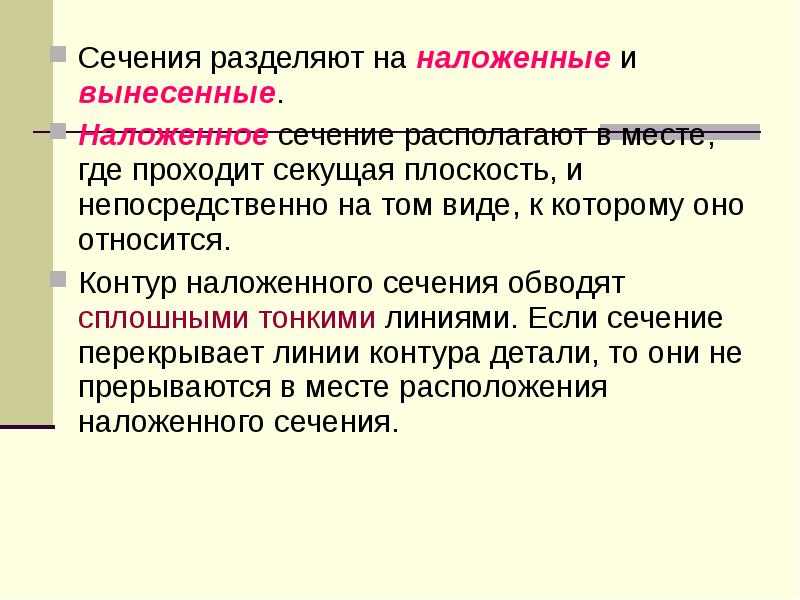

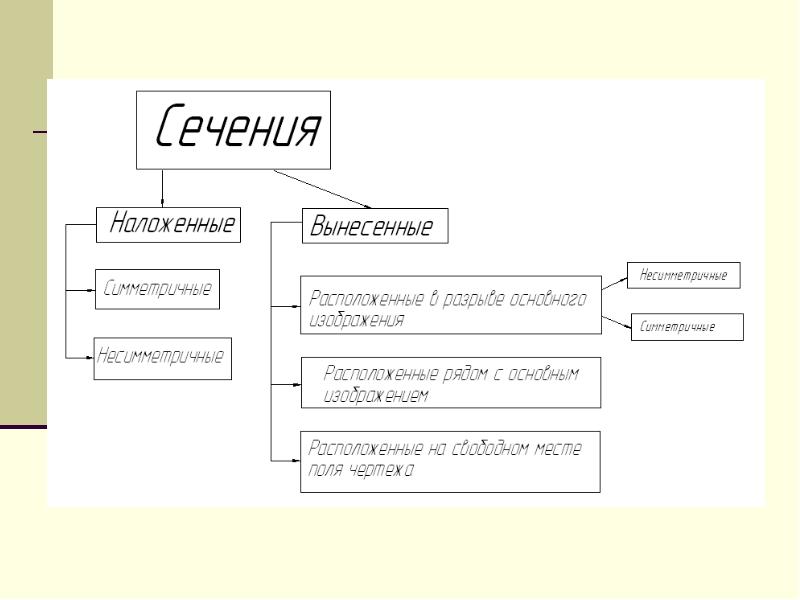

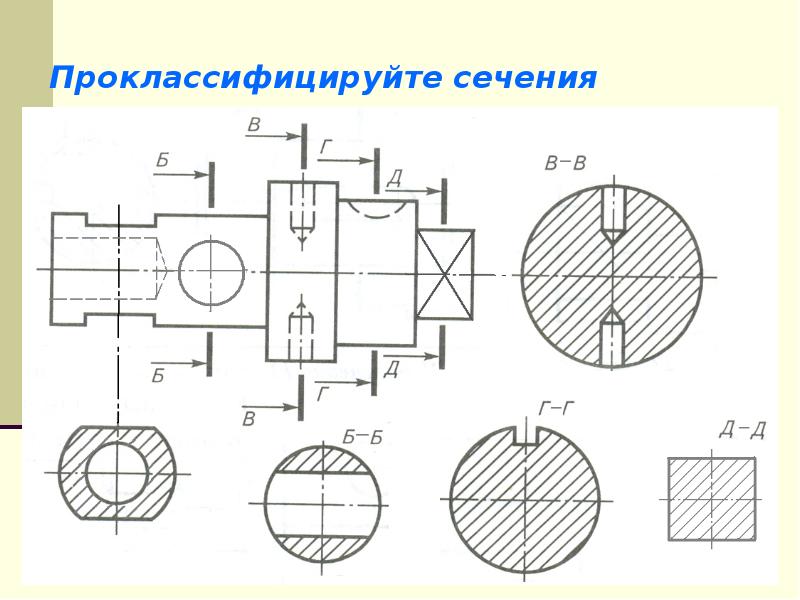

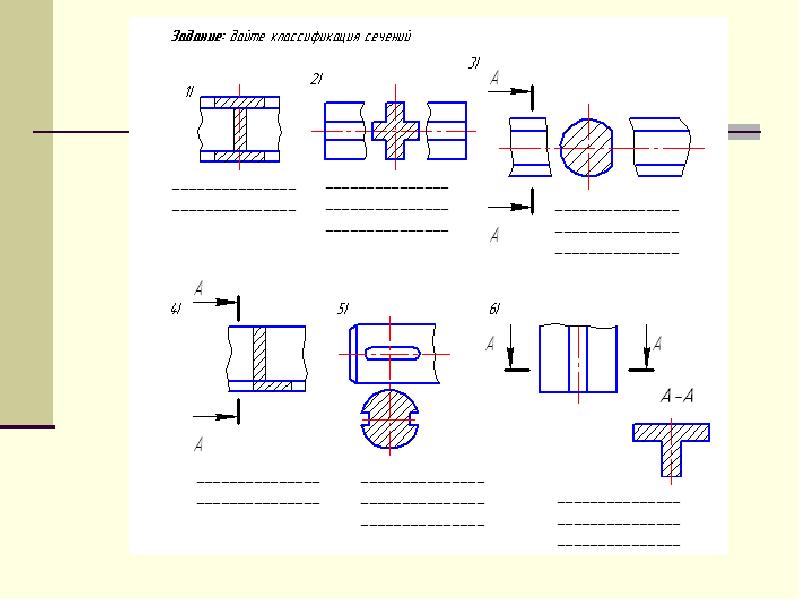

Сечения разделяют на наложенные и вынесенные. Сечения разделяют на наложенные и вынесенные. Наложенное сечение располагают в месте, где проходит секущая плоскость, и непосредственно на том виде, к которому оно относится. Контур наложенного сечения обводят сплошными тонкими линиями. Если сечение перекрывает линии контура детали, то они не прерываются в месте расположения наложенного сечения.

Слайд 11

Описание слайда:

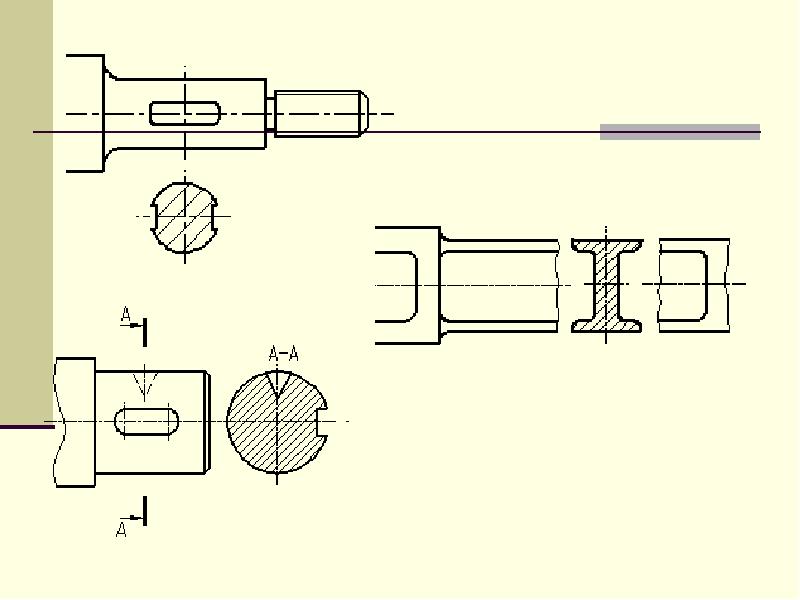

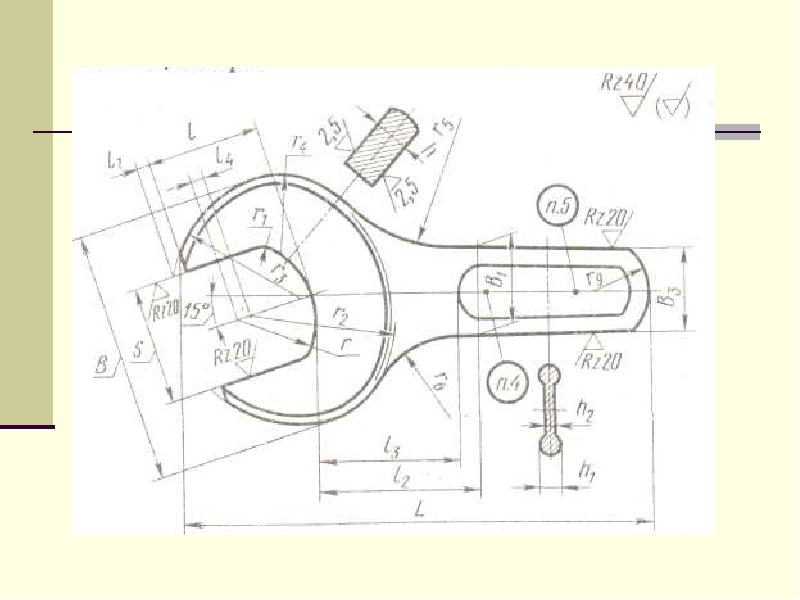

Наложенное сечение Наложенное сечение

Слайд 12

Описание слайда:

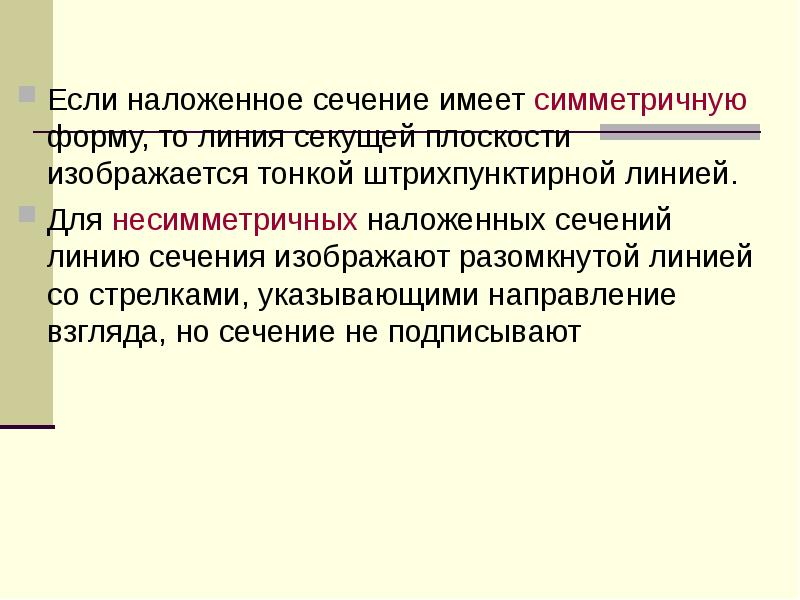

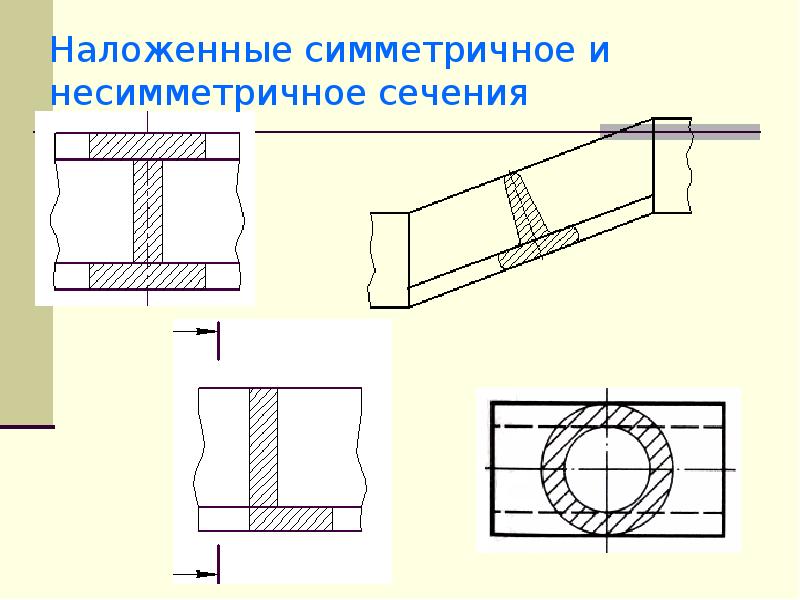

Если наложенное сечение имеет симметричную форму, то линия секущей плоскости изображается тонкой штрихпунктирной линией. Для несимметричных наложенных сечений линию сечения изображают разомкнутой линией со стрелками, указывающими направление взгляда, но сечение не подписывают

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

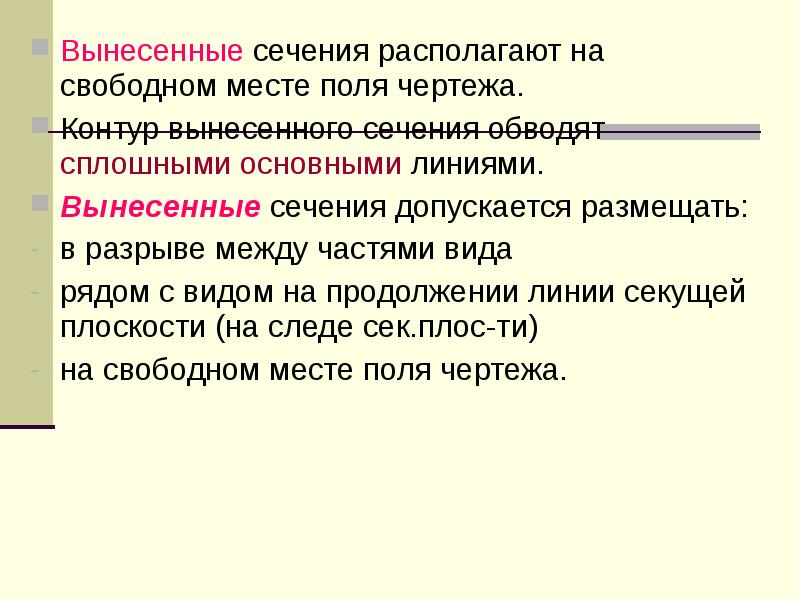

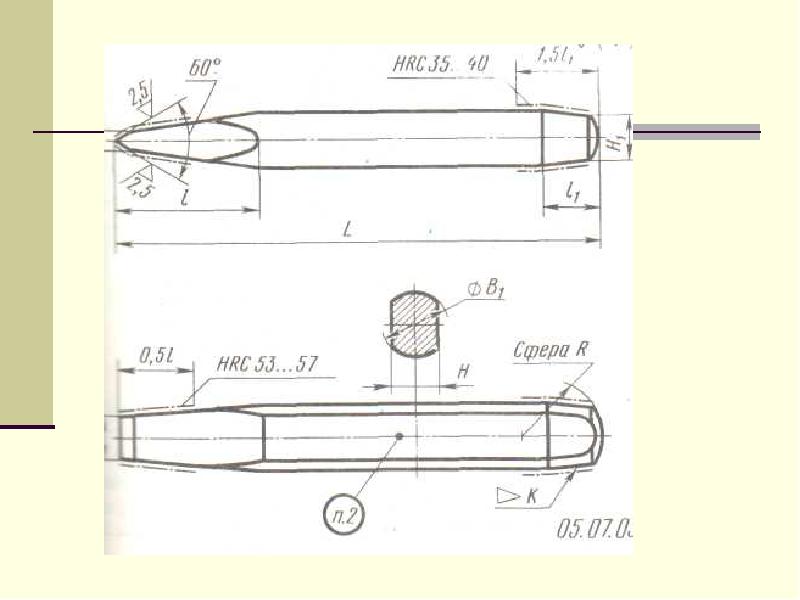

Вынесенные сечения располагают на свободном месте поля чертежа. Вынесенные сечения располагают на свободном месте поля чертежа. Контур вынесенного сечения обводят сплошными основными линиями. Вынесенные сечения допускается размещать: в разрыве между частями вида рядом с видом на продолжении линии секущей плоскости (на следе сек.плос-ти) на свободном месте поля чертежа.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

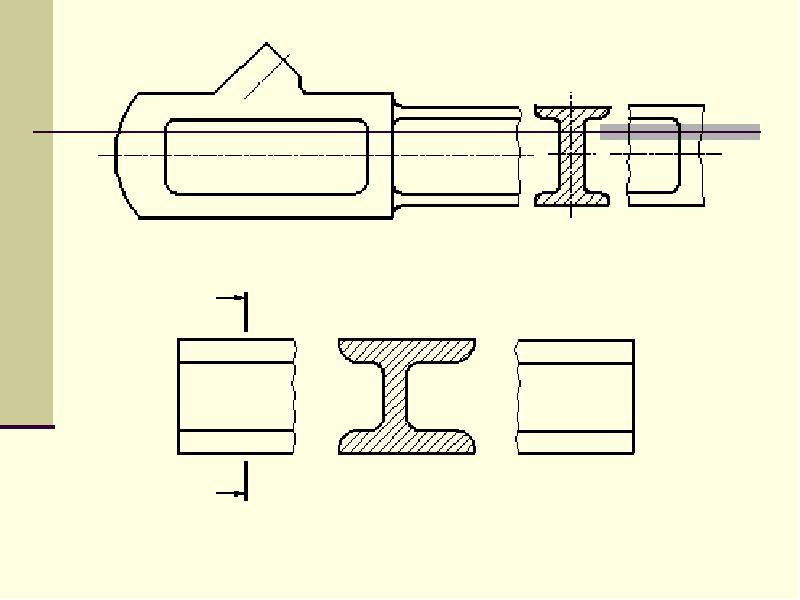

Если сечение симметричной формы и расположено в разрыве между частями одного и того же вида, то линию сечения не изображают и сечение не подписывают. Если сечение симметричной формы и расположено в разрыве между частями одного и того же вида, то линию сечения не изображают и сечение не подписывают. Для несимметричных сечений, расположенных в разрыве, положение секущей плоскости указывается разомкнутой линией со стрелками, но буквами не обозначается

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

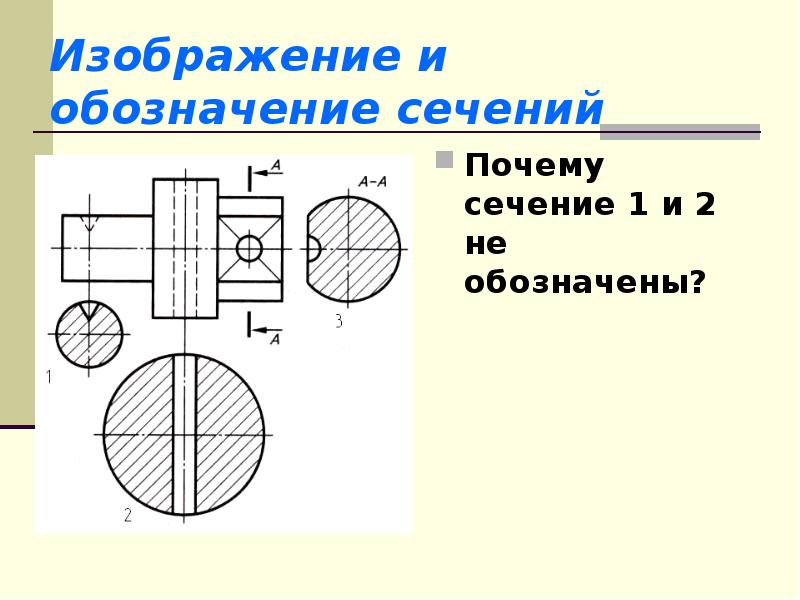

При симметричной фигуре сечения у вынесенных сечений, расположенных рядом с видом на продолжении линии (следе) секущей плоскости, то линию сечения выполняют штрихпунктирной тонкой линией, буквами не обозначают и сечение не подписывают При симметричной фигуре сечения у вынесенных сечений, расположенных рядом с видом на продолжении линии (следе) секущей плоскости, то линию сечения выполняют штрихпунктирной тонкой линией, буквами не обозначают и сечение не подписывают

Слайд 19

Описание слайда:

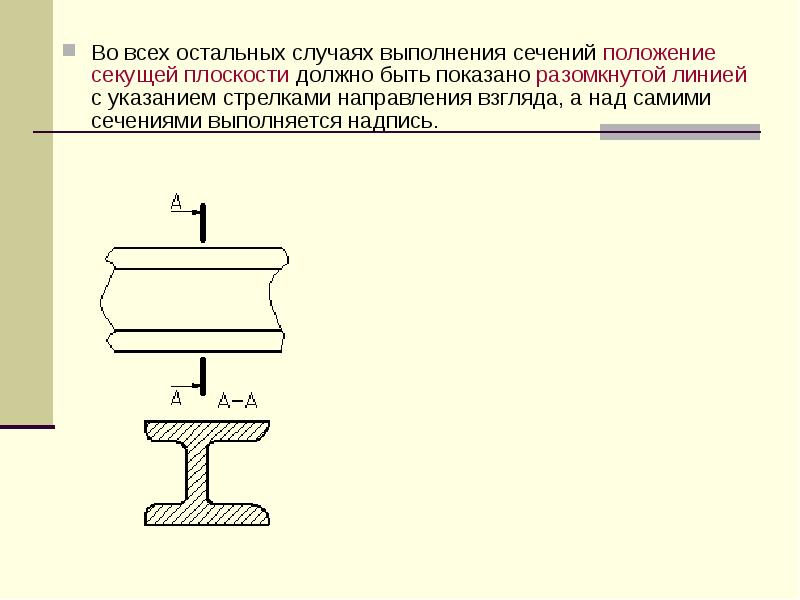

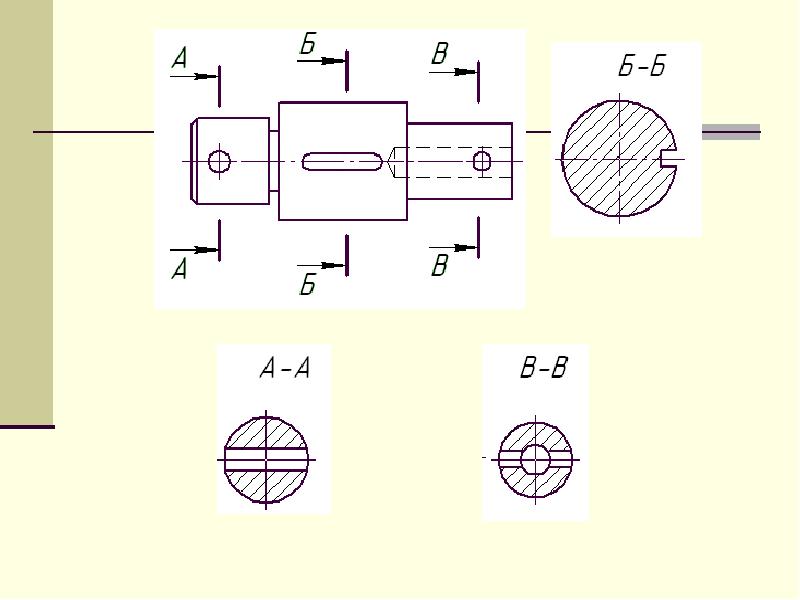

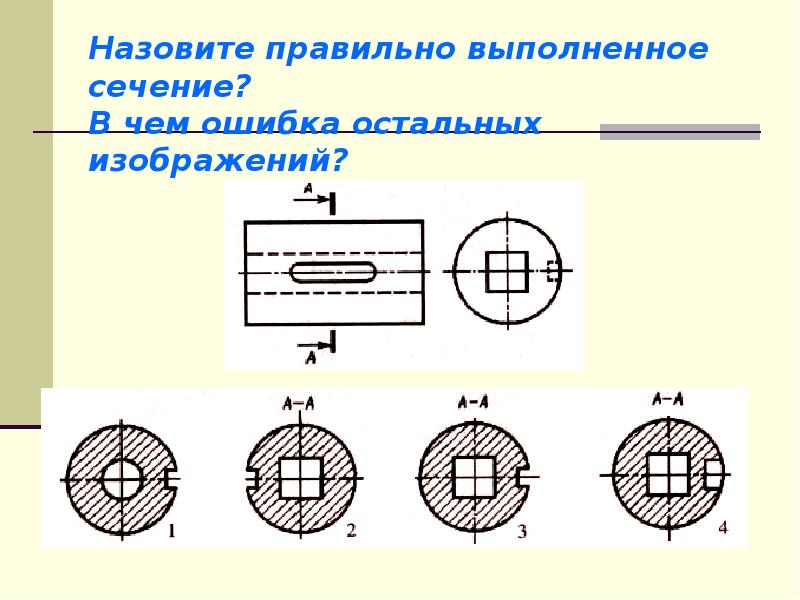

Во всех остальных случаях выполнения сечений положение секущей плоскости должно быть показано разомкнутой линией с указанием стрелками направления взгляда, а над самими сечениями выполняется надпись. Во всех остальных случаях выполнения сечений положение секущей плоскости должно быть показано разомкнутой линией с указанием стрелками направления взгляда, а над самими сечениями выполняется надпись.

Слайд 20

Описание слайда:

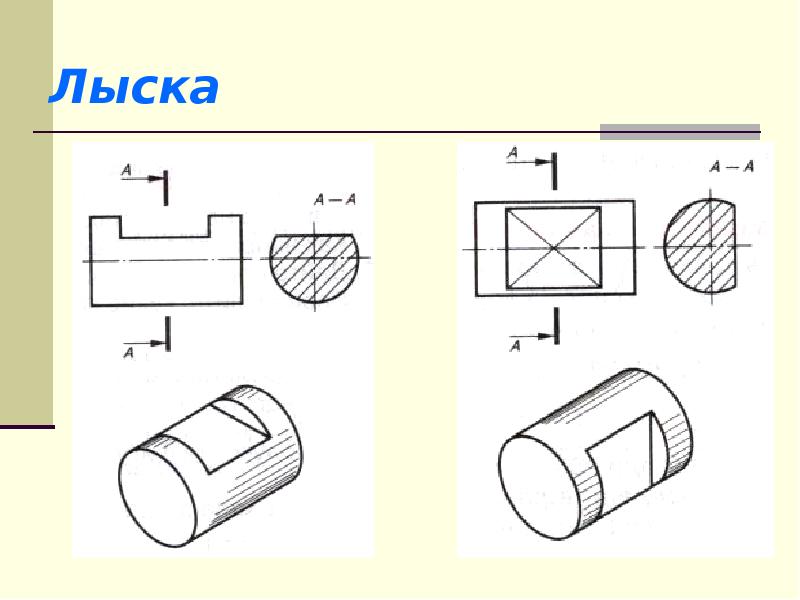

Лыска

Слайд 21

Описание слайда:

Прорезь (паз) Прорезь (паз)

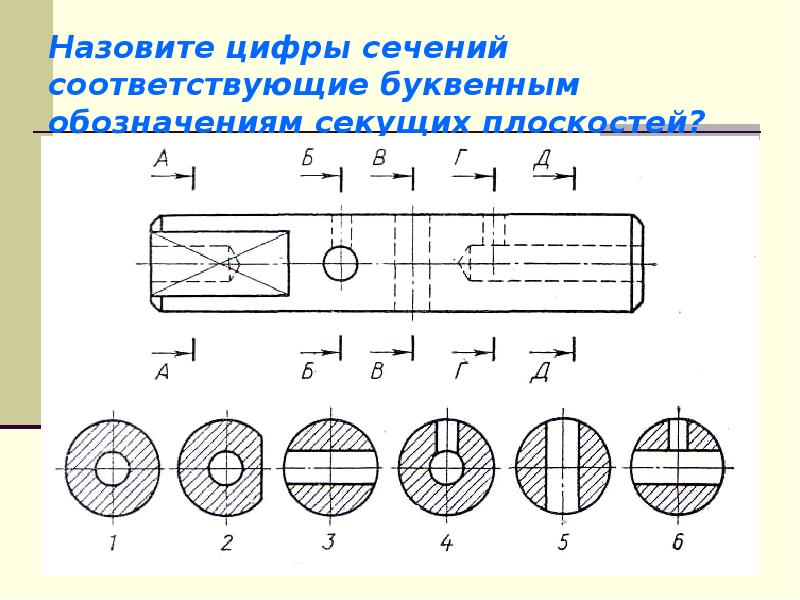

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

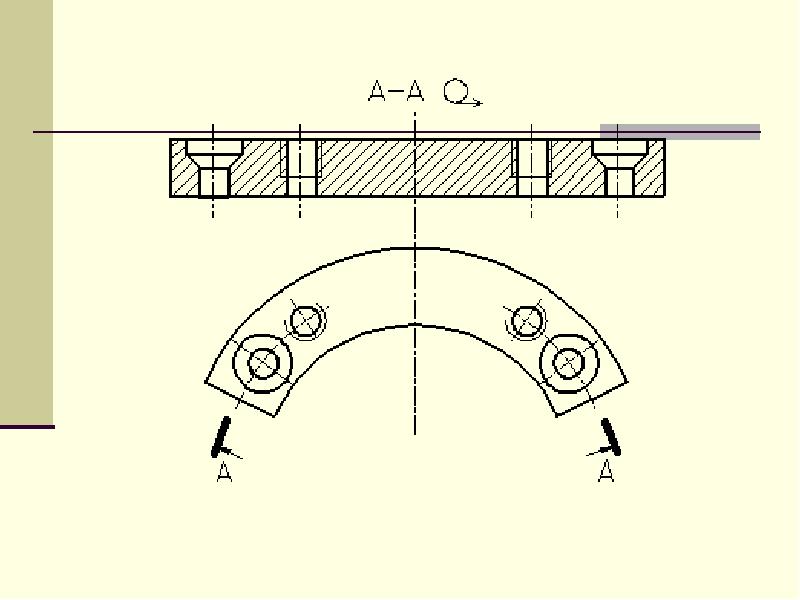

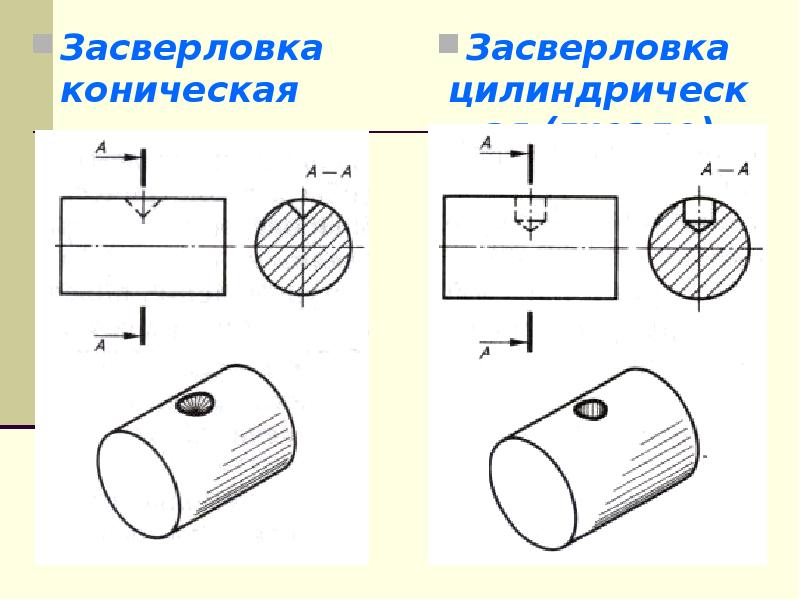

При совпадении секущей плоскости с осью поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывается полностью, хотя этот контур и не расположен в секущей плоскости, т.е. сечение оформляется как разрез. При совпадении секущей плоскости с осью поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывается полностью, хотя этот контур и не расположен в секущей плоскости, т.е. сечение оформляется как разрез.
