Слайд 1


Кафедра Инженерной и машинной геометрии и графики (О3)
Описание слайда:
Кафедра Инженерной и машинной геометрии и графики (О3)

Слайд 2


Кафедра Инженерной и машинной геометрии и графики (О3) Зав. кафедрой: проф. Тихонов-Бугров Д. Е. Дисциплины: «Инженерная графика» «Компьютерная...
Описание слайда:

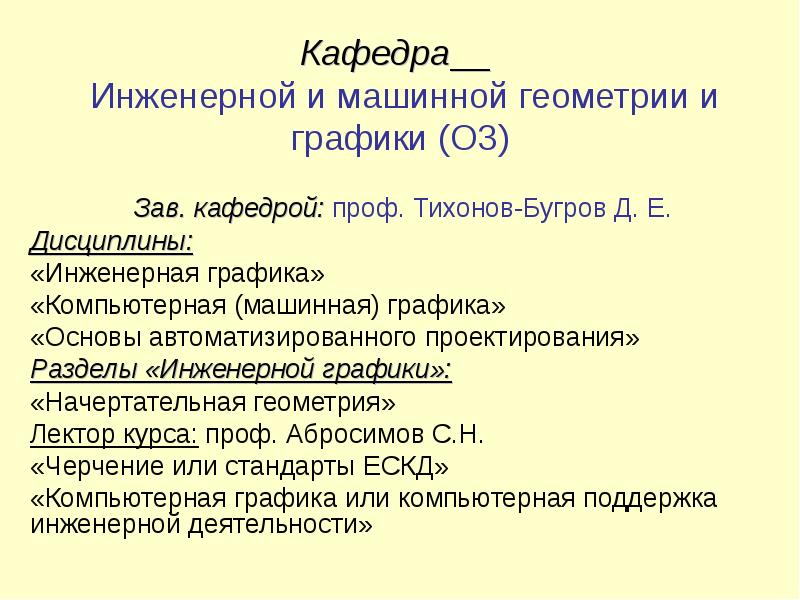

Кафедра Инженерной и машинной геометрии и графики (О3) Зав. кафедрой: проф. Тихонов-Бугров Д. Е. Дисциплины: «Инженерная графика» «Компьютерная (машинная) графика» «Основы автоматизированного проектирования» Разделы «Инженерной графики»: «Начертательная геометрия» Лектор курса: проф. Абросимов С.Н. «Черчение или стандарты ЕСКД» «Компьютерная графика или компьютерная поддержка инженерной деятельности»

Слайд 3


Литература (основная): Литература (основная): 1. Фролов С.А. Начертательная геометрия. Учебник для вузов. М. :Машиностроение.1983. 2. Гордон В.О.,...
Описание слайда:

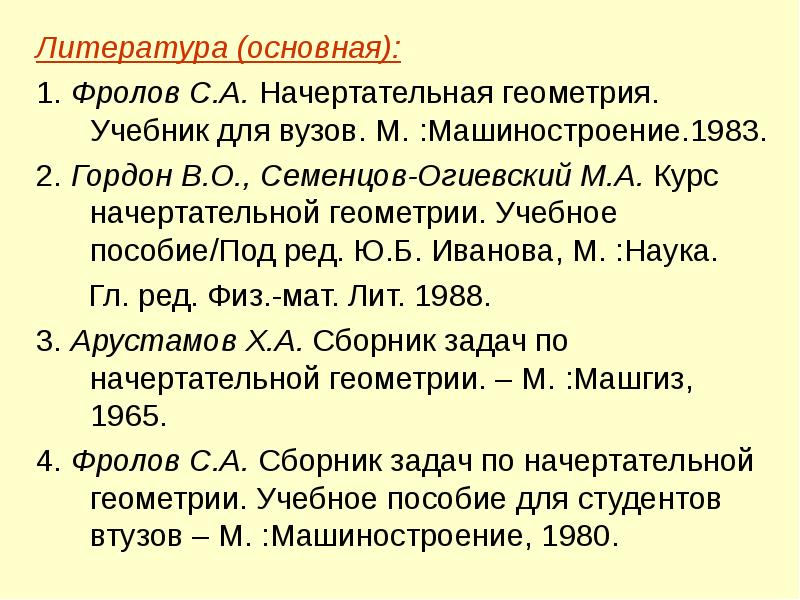

Литература (основная): Литература (основная): 1. Фролов С.А. Начертательная геометрия. Учебник для вузов. М. :Машиностроение.1983. 2. Гордон В.О., Семенцов-Огиевский М.А. Курс начертательной геометрии. Учебное пособие/Под ред. Ю.Б. Иванова, М. :Наука. Гл. ред. Физ.-мат. Лит. 1988. 3. Арустамов Х.А. Сборник задач по начертательной геометрии. – М. :Машгиз, 1965. 4. Фролов С.А. Сборник задач по начертательной геометрии. Учебное пособие для студентов втузов – М. :Машиностроение, 1980.

Слайд 4


Литература (дополнительная): Литература (дополнительная): Бубенников А.В. Начертательная геометрия. – М.: Высшая школа. 1985. Кузнецов Н.С....
Описание слайда:

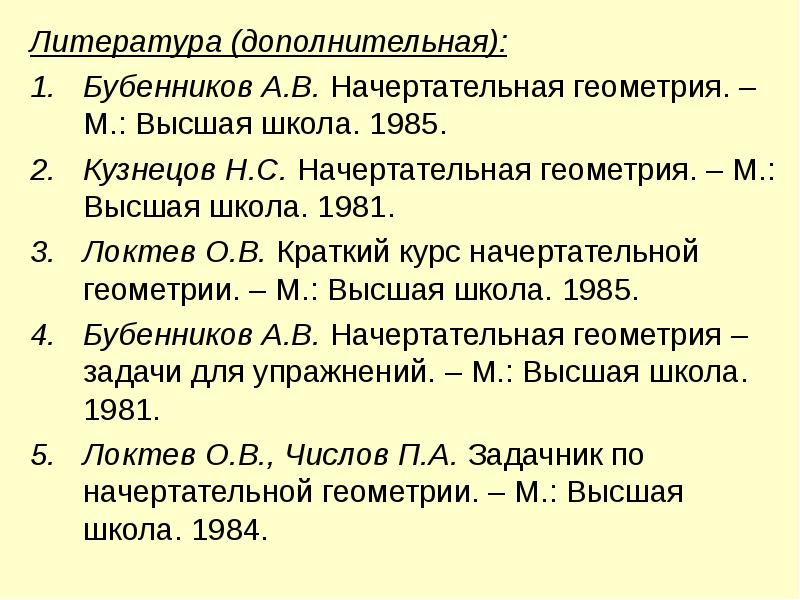

Литература (дополнительная): Литература (дополнительная): Бубенников А.В. Начертательная геометрия. – М.: Высшая школа. 1985. Кузнецов Н.С. Начертательная геометрия. – М.: Высшая школа. 1981. Локтев О.В. Краткий курс начертательной геометрии. – М.: Высшая школа. 1985. Бубенников А.В. Начертательная геометрия – задачи для упражнений. – М.: Высшая школа. 1981. Локтев О.В., Числов П.А. Задачник по начертательной геометрии. – М.: Высшая школа. 1984.

Слайд 5


Начертательная геометрия, слайд №5
Описание слайда:

Слайд 6


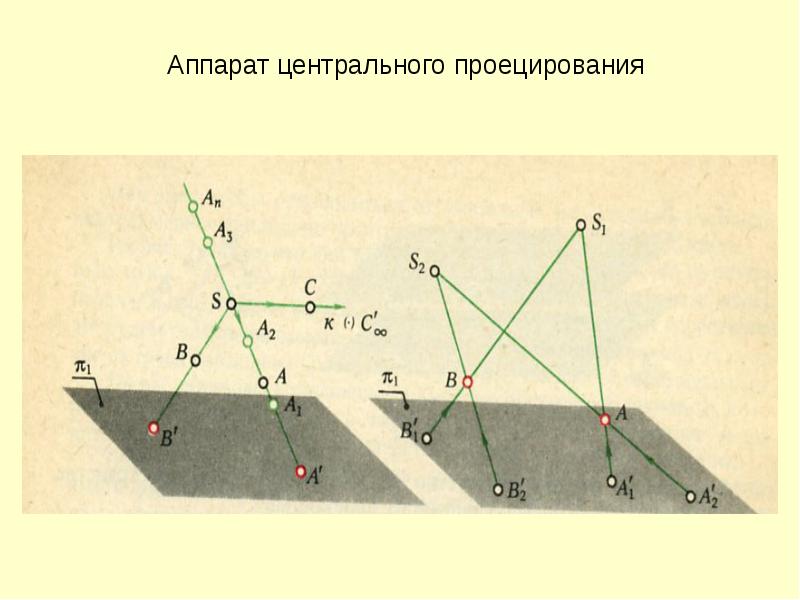

Начертательная геометрия, слайд №6
Описание слайда:

Слайд 7

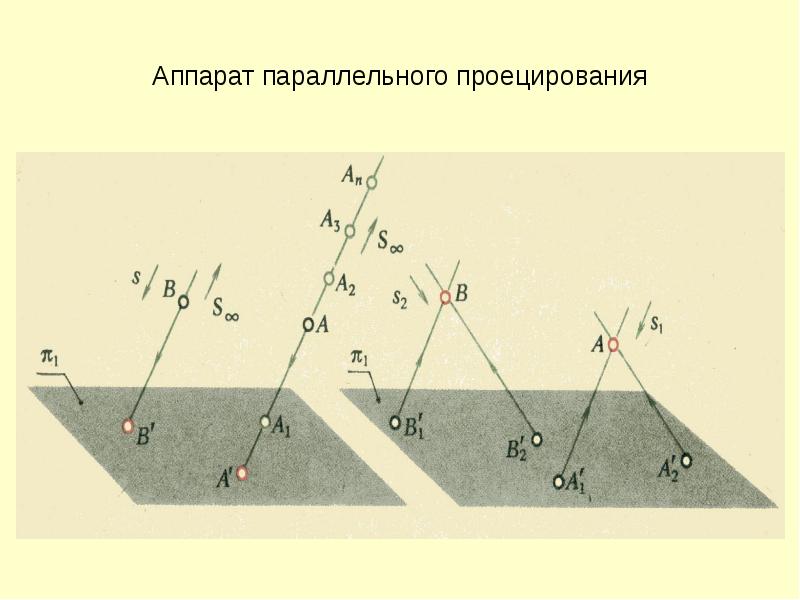

Аппарат параллельного проецирования
Описание слайда:
Аппарат параллельного проецирования

Слайд 8

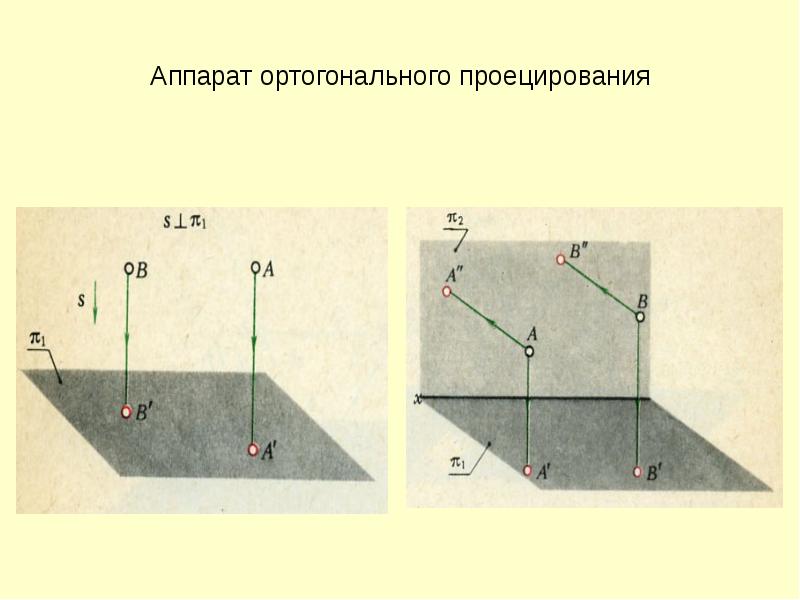

Аппарат ортогонального проецирования
Описание слайда:
Аппарат ортогонального проецирования

Слайд 9

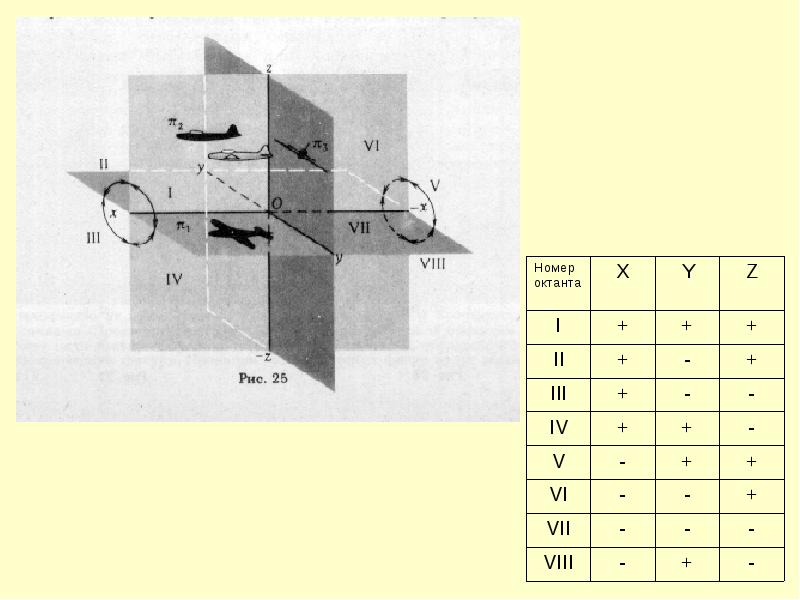

Пространственный макет Монжа
Описание слайда:

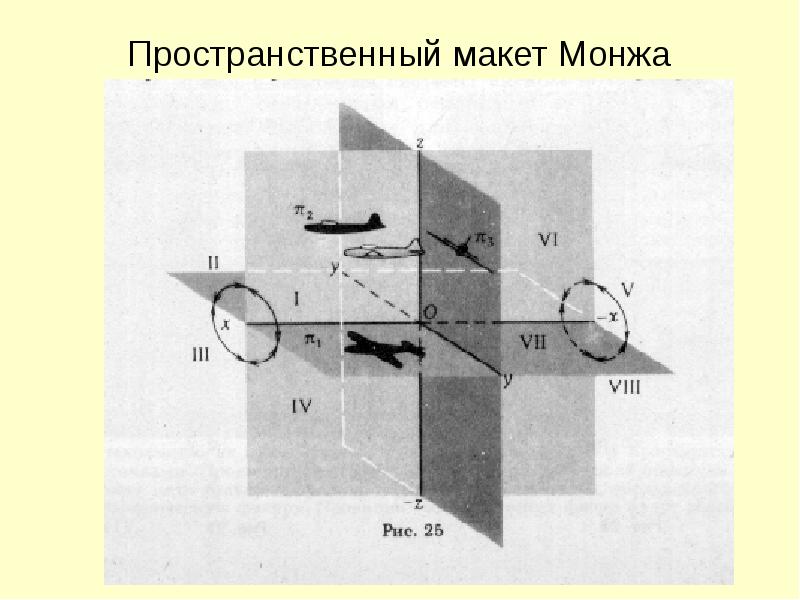

Пространственный макет Монжа

Слайд 10


Начертательная геометрия, слайд №10
Описание слайда:

Слайд 11

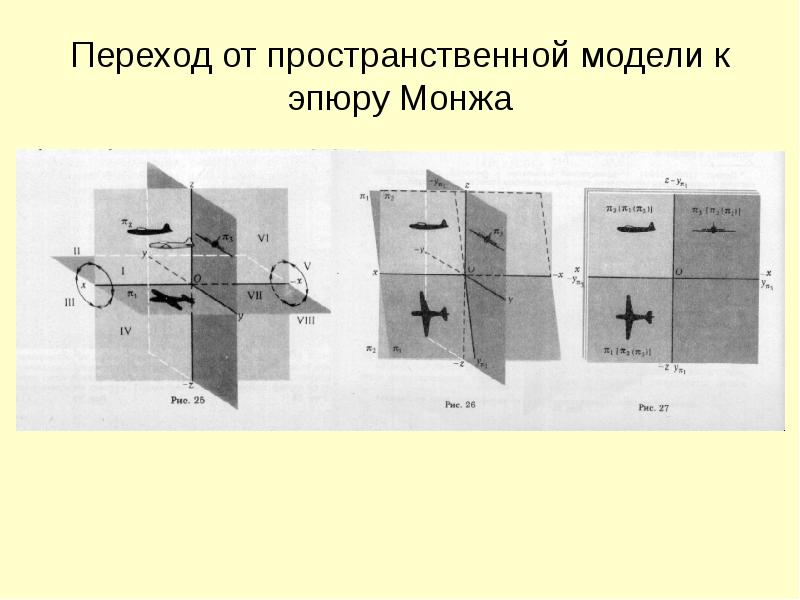

Переход от пространственной модели к эпюру Монжа
Описание слайда:
Переход от пространственной модели к эпюру Монжа

Слайд 12


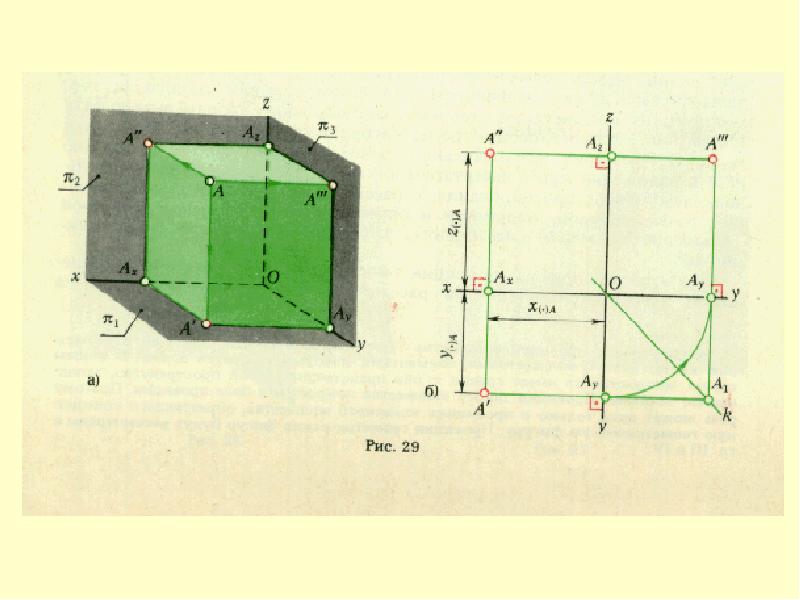

Начертательная геометрия, слайд №12
Описание слайда:

Слайд 13


Инвариантные свойства ортогонального проецирования (Свойства геометрических фигур, которые не изменяются в процессе проецирования, называются...
Описание слайда:

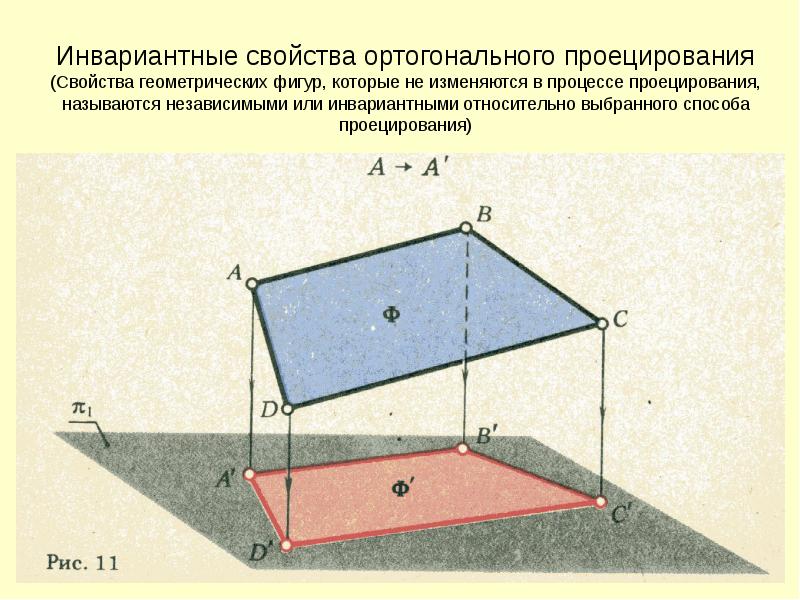

Инвариантные свойства ортогонального проецирования (Свойства геометрических фигур, которые не изменяются в процессе проецирования, называются независимыми или инвариантными относительно выбранного способа проецирования)

Слайд 14


1а. Ортогональная проекция прямой на плоскость есть прямая.
Описание слайда:

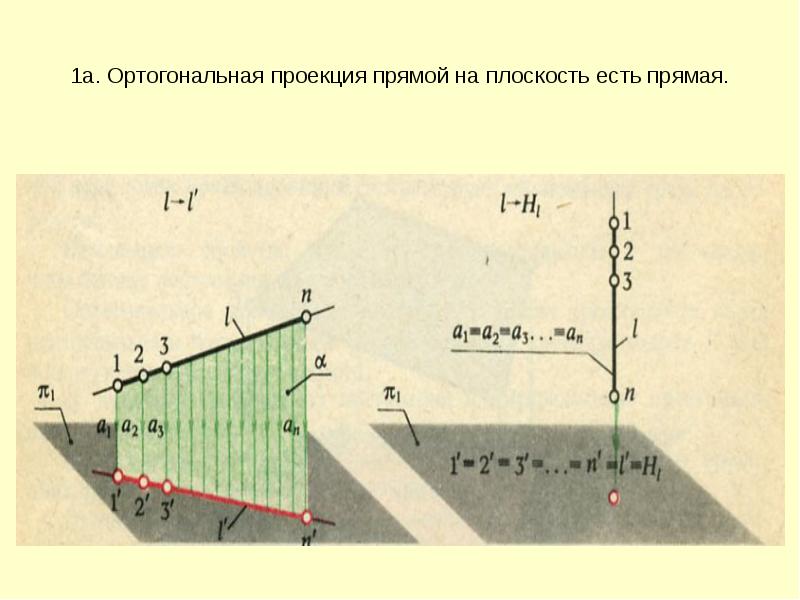

1а. Ортогональная проекция прямой на плоскость есть прямая.

Слайд 15

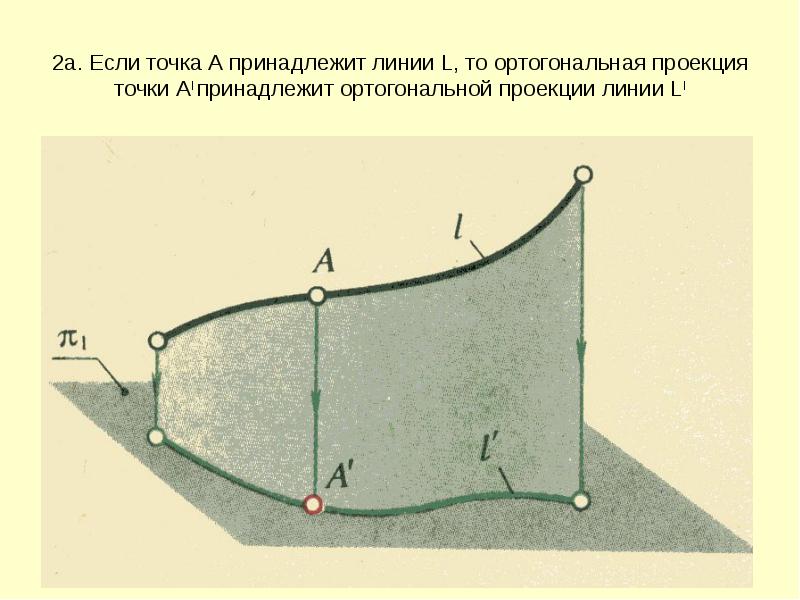

2а. Если точка А принадлежит линии L, то ортогональная проекция точки Аl принадлежит ортогональной проекции линии Ll
Описание слайда:
2а. Если точка А принадлежит линии L, то ортогональная проекция точки Аl принадлежит ортогональной проекции линии Ll

Слайд 16

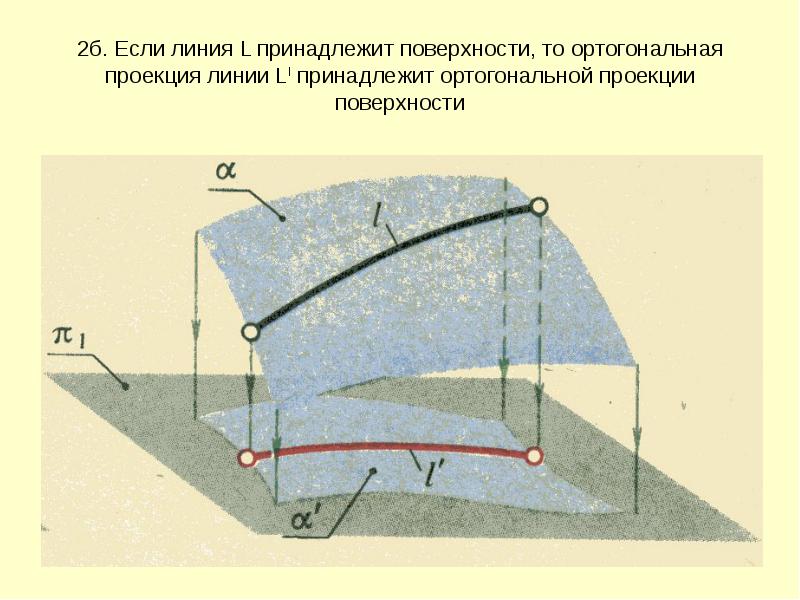

2б. Если линия L принадлежит поверхности, то ортогональная проекция линии Ll принадлежит ортогональной проекции поверхности
Описание слайда:
2б. Если линия L принадлежит поверхности, то ортогональная проекция линии Ll принадлежит ортогональной проекции поверхности

Слайд 17

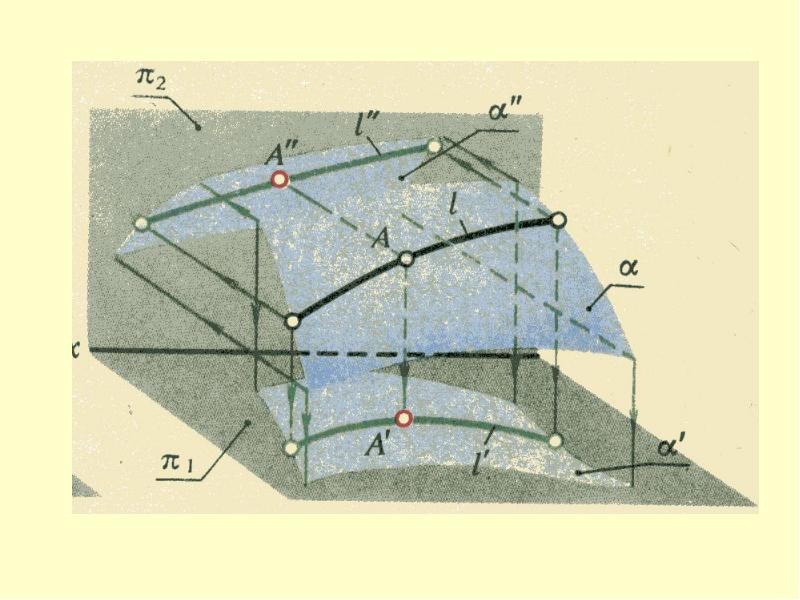

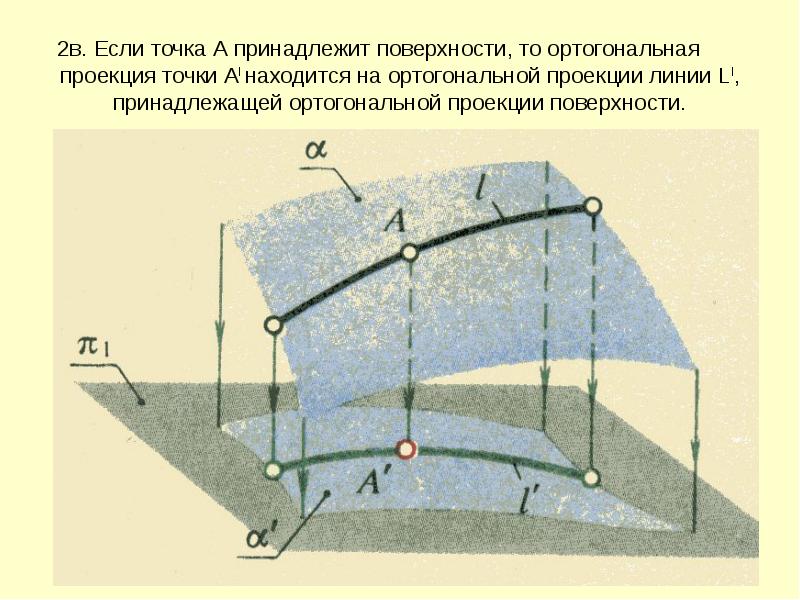

2в. Если точка А принадлежит поверхности, то ортогональная проекция точки АI находится на ортогональной проекции линии LI, принадлежащей...
Описание слайда:
2в. Если точка А принадлежит поверхности, то ортогональная проекция точки АI находится на ортогональной проекции линии LI, принадлежащей ортогональной проекции поверхности.

Слайд 18


Начертательная геометрия, слайд №18
Описание слайда:

Слайд 19

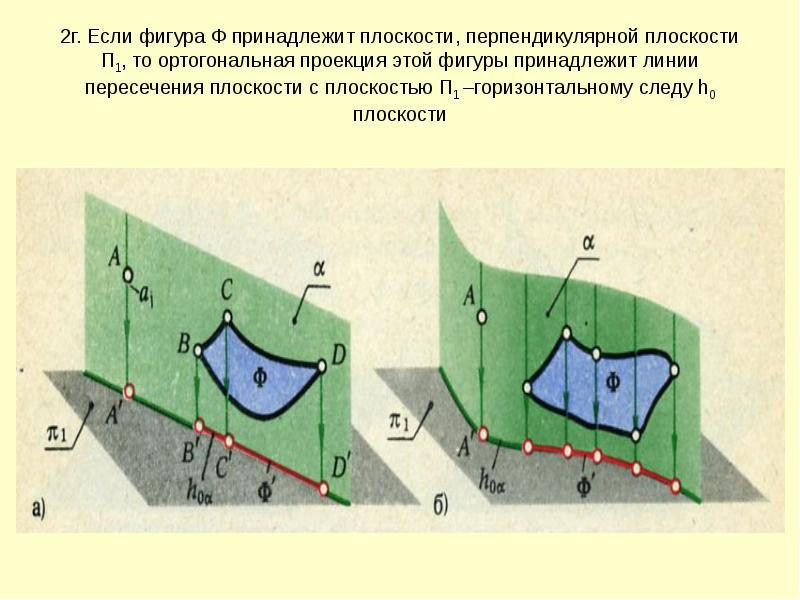

2г. Если фигура Ф принадлежит плоскости, перпендикулярной плоскости П1, то ортогональная проекция этой фигуры принадлежит линии пересечения плоскости...
Описание слайда:
2г. Если фигура Ф принадлежит плоскости, перпендикулярной плоскости П1, то ортогональная проекция этой фигуры принадлежит линии пересечения плоскости с плоскостью П1 –горизонтальному следу h0 плоскости

Слайд 20

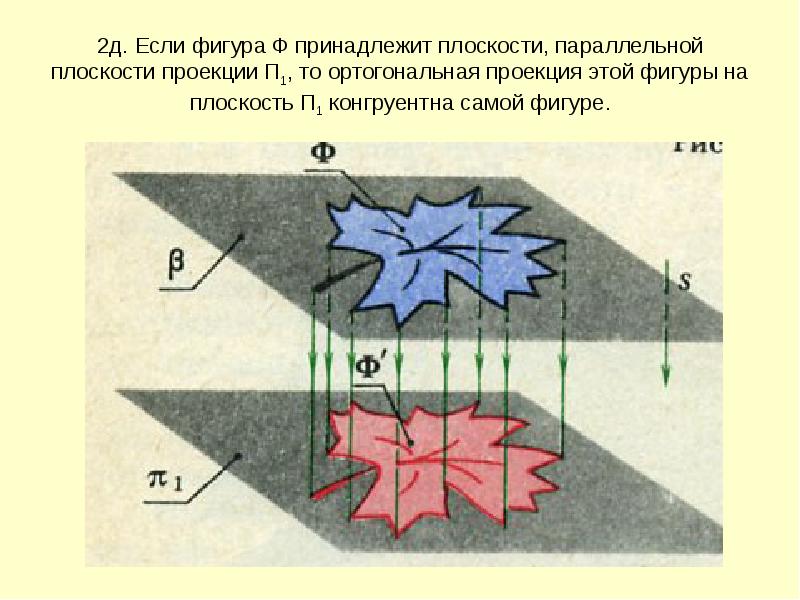

2д. Если фигура Ф принадлежит плоскости, параллельной плоскости проекции П1, то ортогональная проекция этой фигуры на плоскость П1 конгруентна самой...
Описание слайда:
2д. Если фигура Ф принадлежит плоскости, параллельной плоскости проекции П1, то ортогональная проекция этой фигуры на плоскость П1 конгруентна самой фигуре.

Слайд 21


2ж. Если точка К есть результат пересечения прямых, то ортогональная проекция этой точки КI определяется пересечением ортогональных проекций прямых....
Описание слайда:

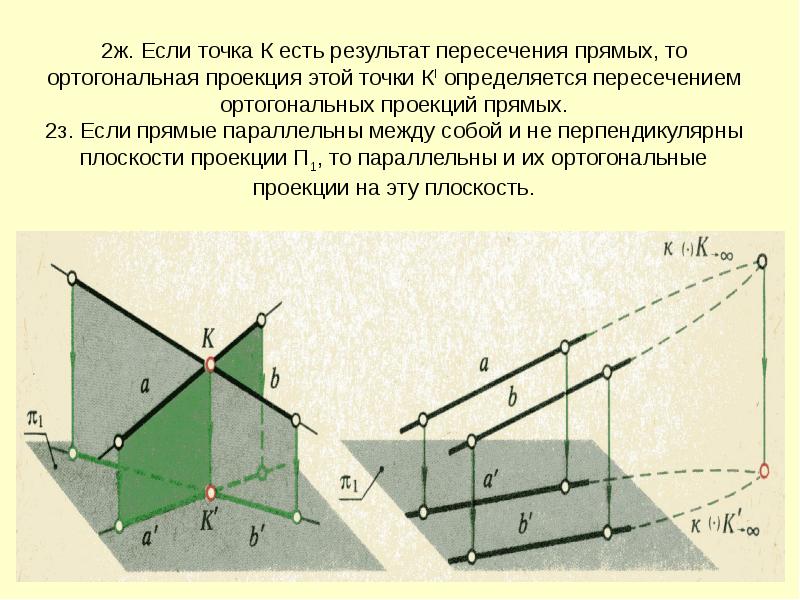

2ж. Если точка К есть результат пересечения прямых, то ортогональная проекция этой точки КI определяется пересечением ортогональных проекций прямых. 2з. Если прямые параллельны между собой и не перпендикулярны плоскости проекции П1, то параллельны и их ортогональные проекции на эту плоскость.

Слайд 22

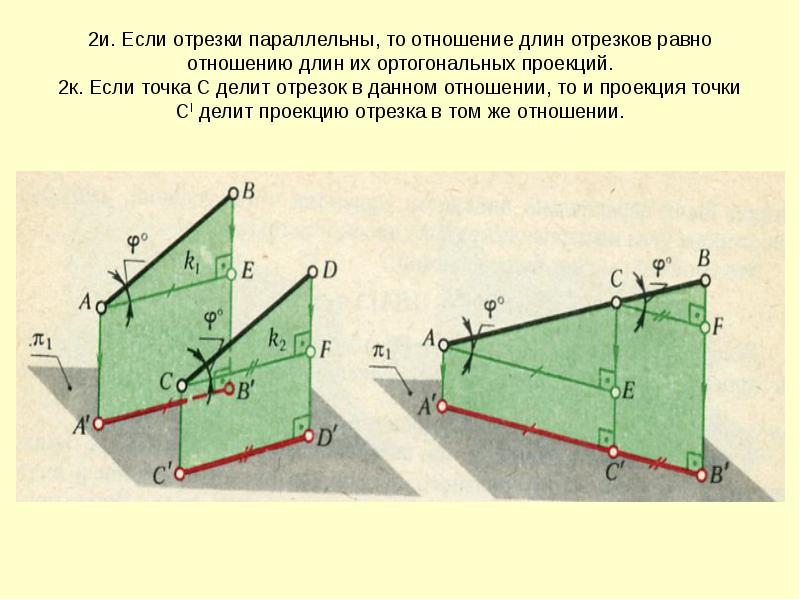

2и. Если отрезки параллельны, то отношение длин отрезков равно отношению длин их ортогональных проекций. 2к. Если точка С делит отрезок в данном...
Описание слайда:
2и. Если отрезки параллельны, то отношение длин отрезков равно отношению длин их ортогональных проекций. 2к. Если точка С делит отрезок в данном отношении, то и проекция точки СI делит проекцию отрезка в том же отношении.
