Сечения и разрезы

Слайд 2

Описание слайда:

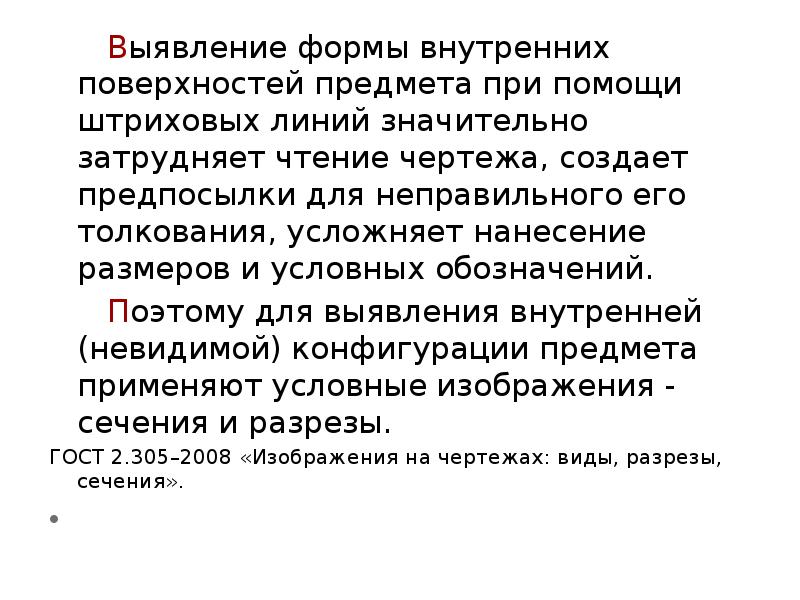

Выявление формы внутренних поверхностей предмета при помощи штриховых линий значительно затрудняет чтение чертежа, создает предпосылки для неправильного его толкования, усложняет нанесение размеров и условных обозначений. Выявление формы внутренних поверхностей предмета при помощи штриховых линий значительно затрудняет чтение чертежа, создает предпосылки для неправильного его толкования, усложняет нанесение размеров и условных обозначений. Поэтому для выявления внутренней (невидимой) конфигурации предмета применяют условные изображения - сечения и разрезы. ГОСТ 2.305–2008 «Изображения на чертежах: виды, разрезы, сечения».

Слайд 3

Описание слайда:

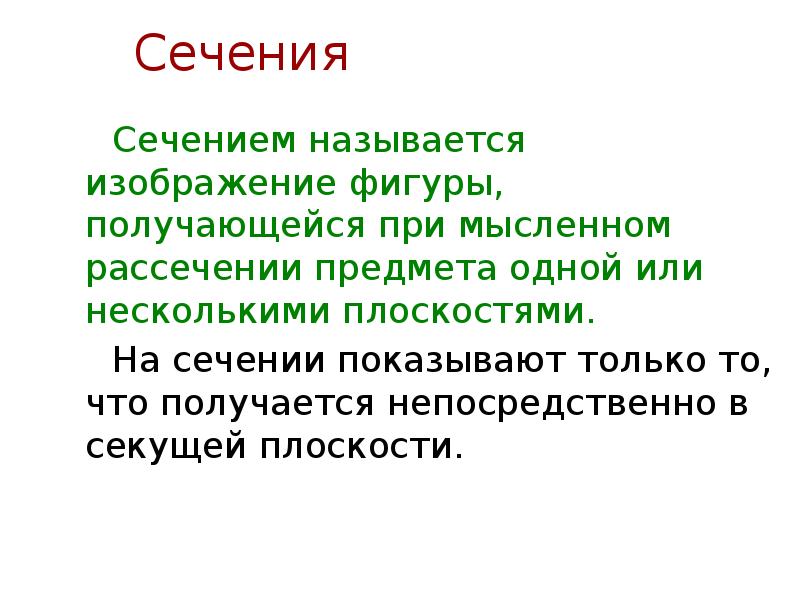

Сечения Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости.

Слайд 4

Описание слайда:

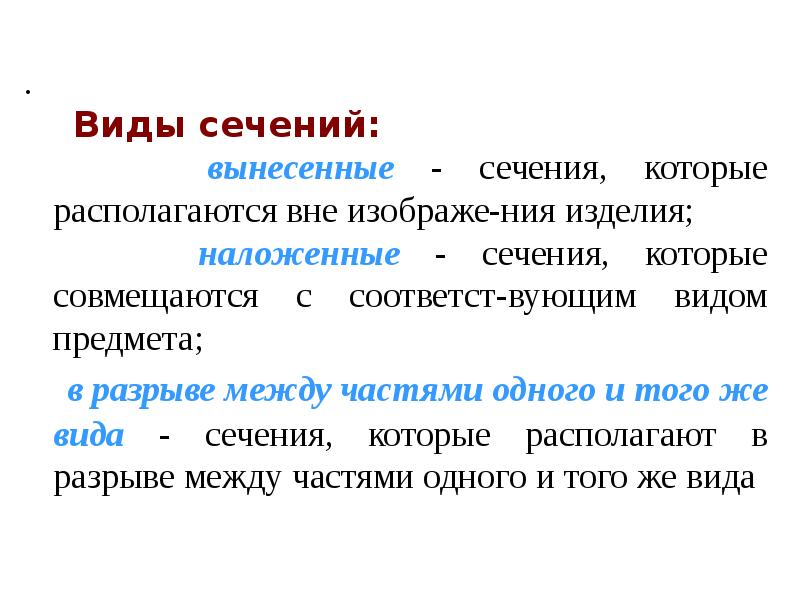

. . Виды сечений: вынесенные - сечения, которые располагаются вне изображе-ния изделия; наложенные - сечения, которые совмещаются с соответст-вующим видом предмета; в разрыве между частями одного и того же вида - сечения, которые располагают в разрыве между частями одного и того же вида

Слайд 5

Описание слайда:

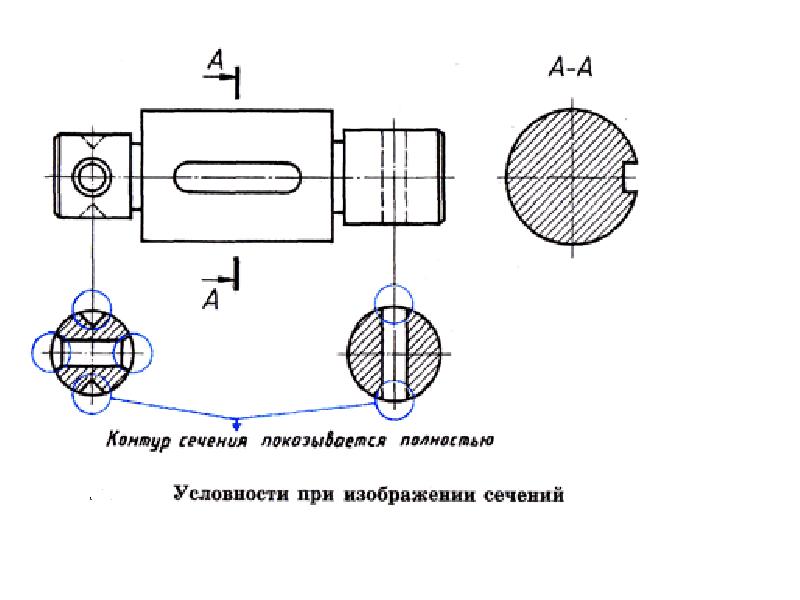

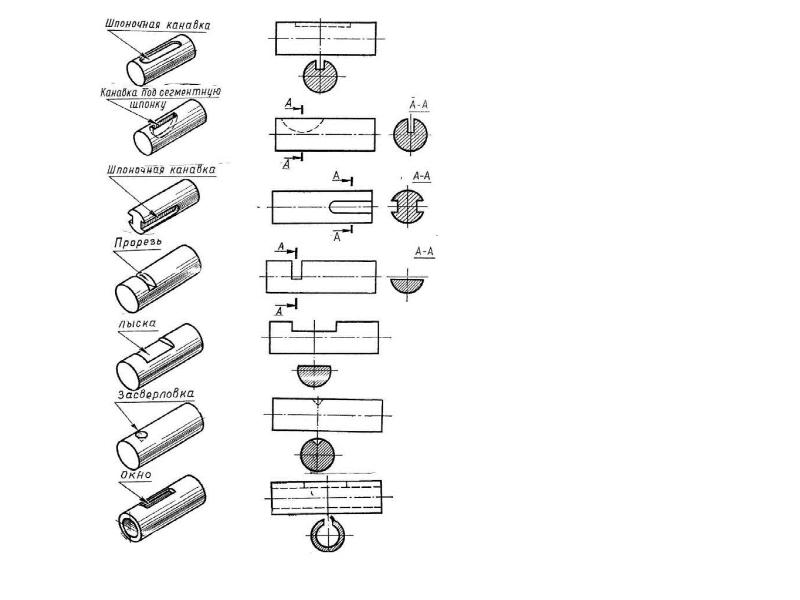

Вынесенные и наложенные сечения

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

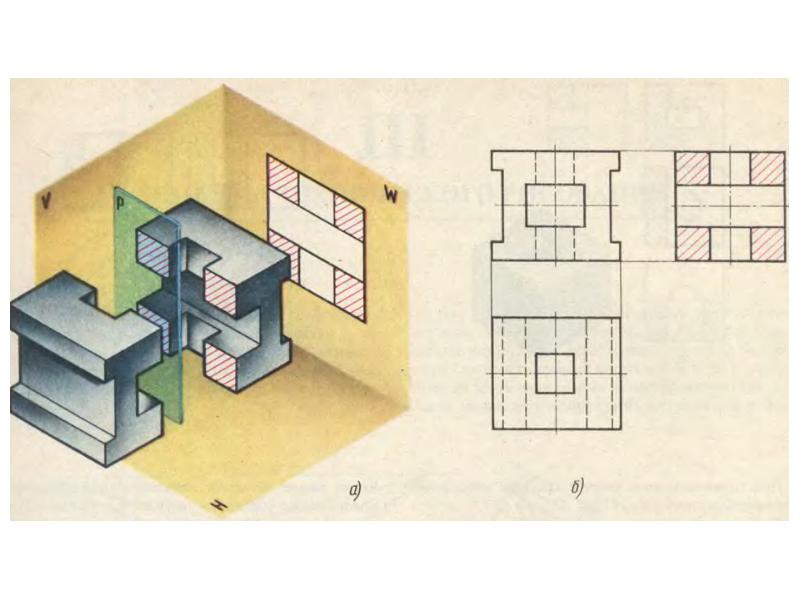

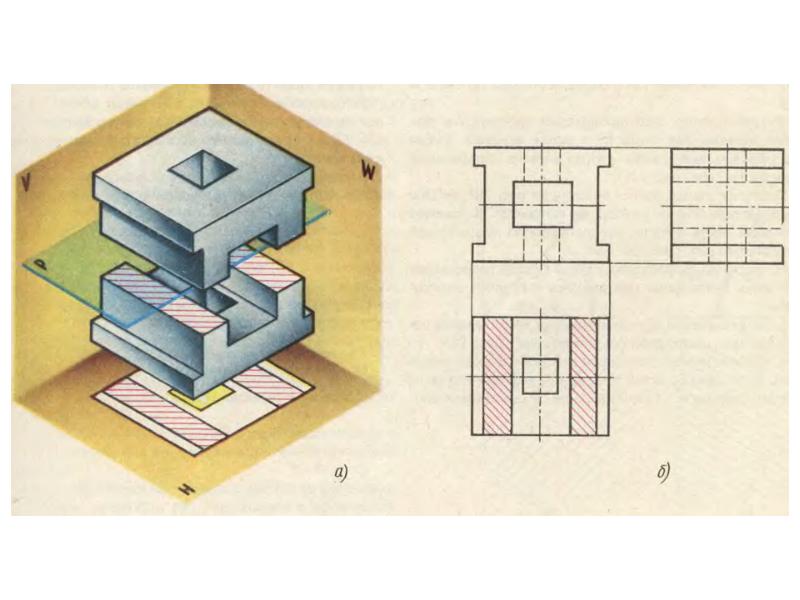

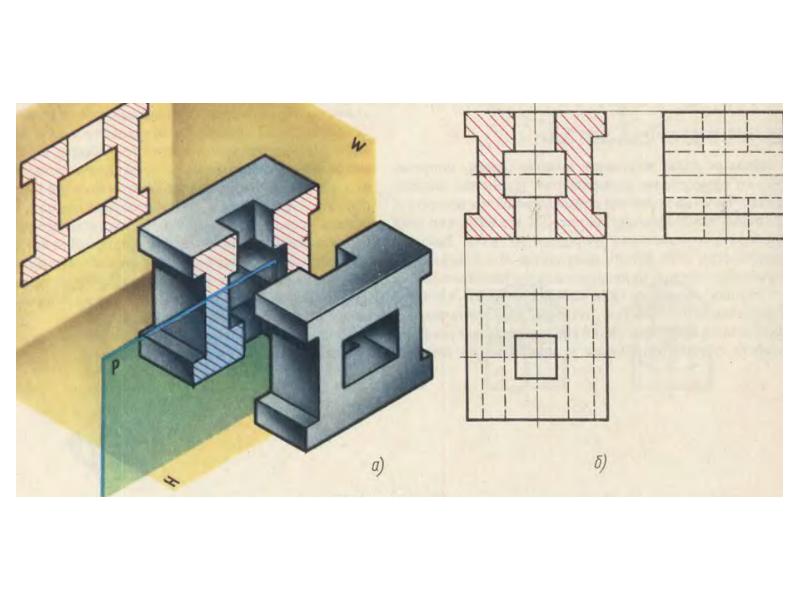

Простые разрезы

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

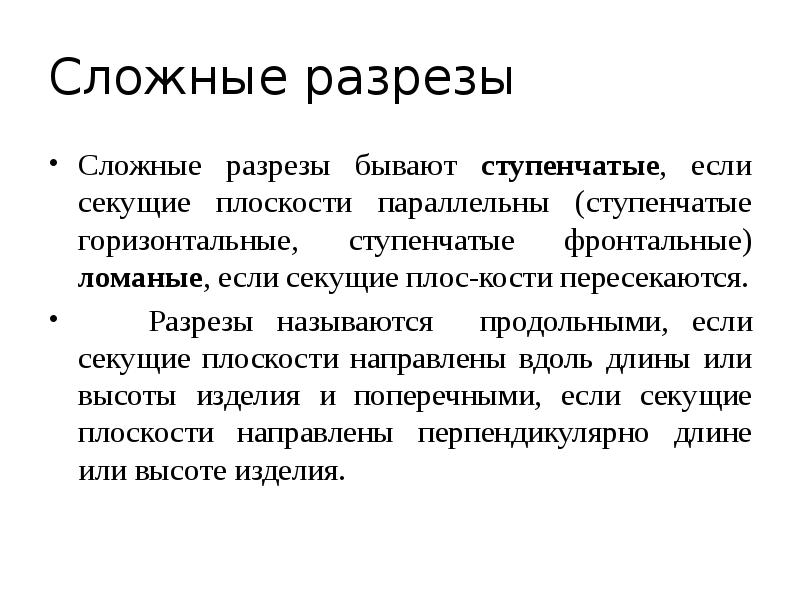

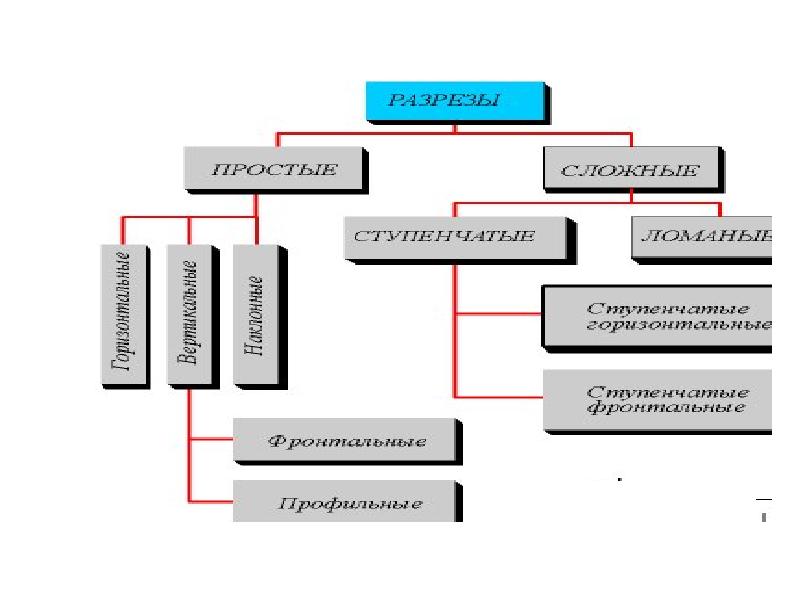

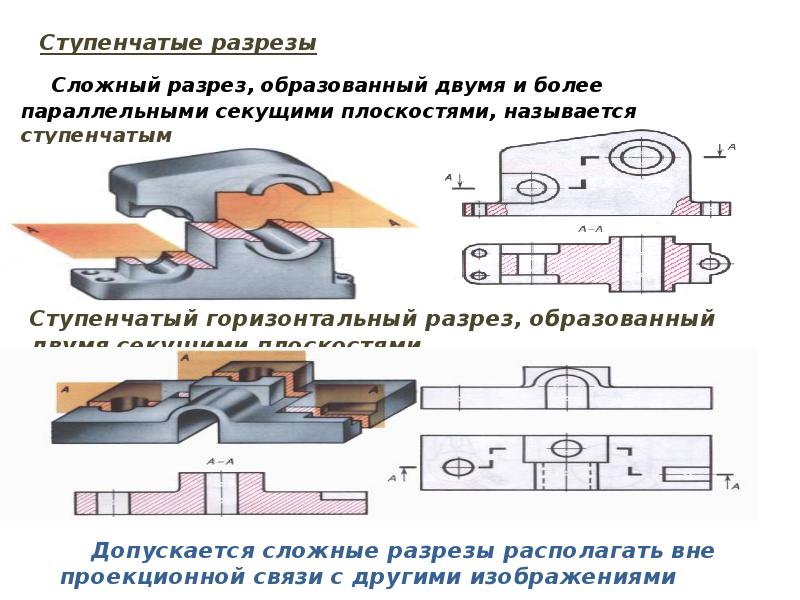

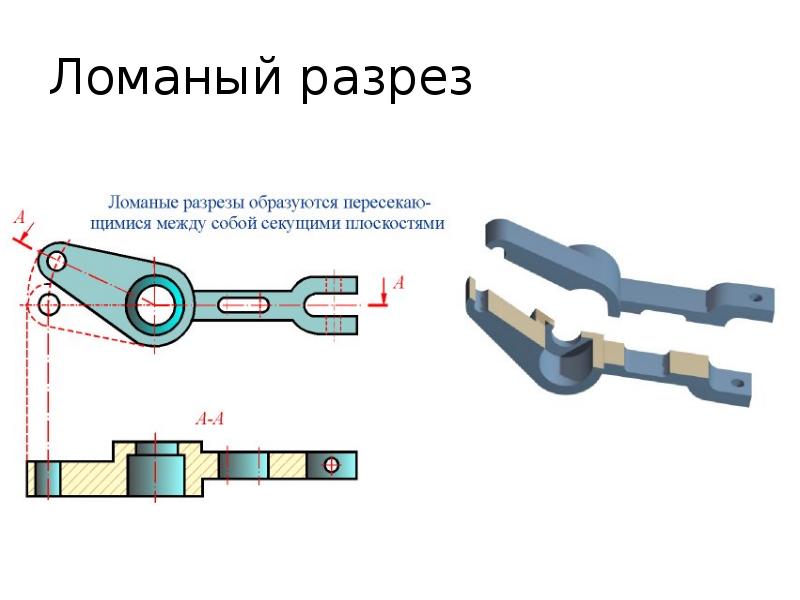

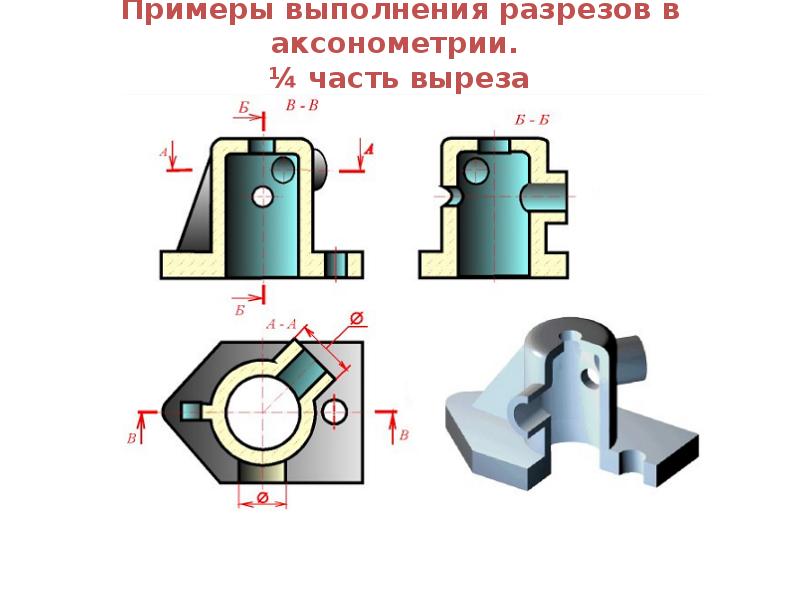

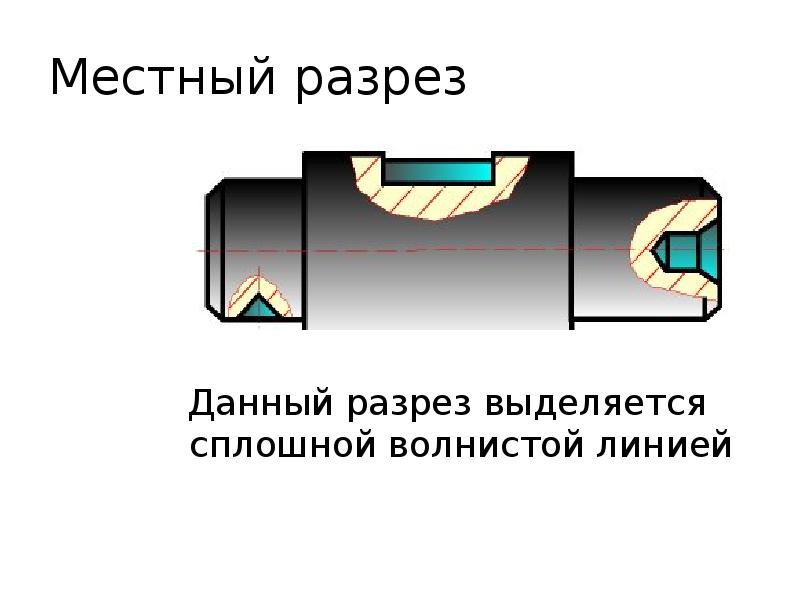

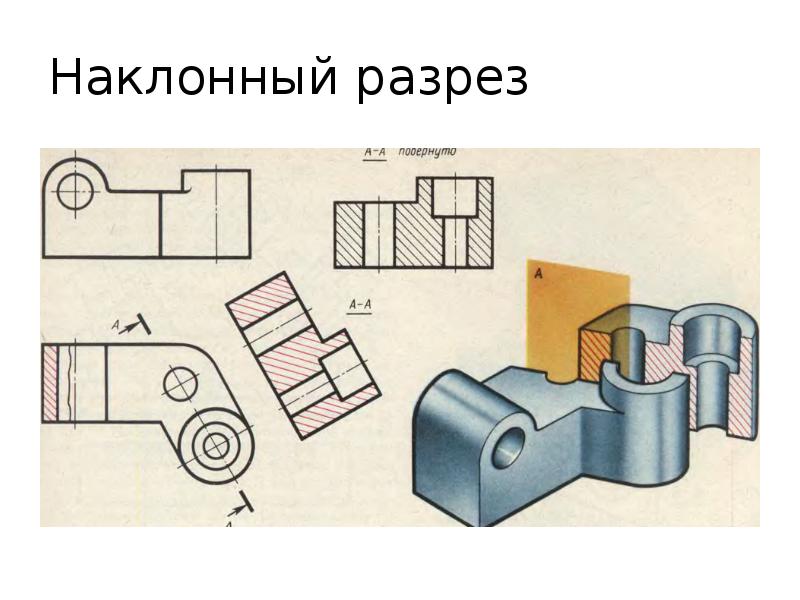

Сложные разрезы Сложные разрезы бывают ступенчатые, если секущие плоскости параллельны (ступенчатые горизонтальные, ступенчатые фронтальные) ломаные, если секущие плос-кости пересекаются. Разрезы называются продольными, если секущие плоскости напpавлены вдоль длины или высоты изделия и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте изделия.
