Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Чтение и деталирование чертежа общего вида. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

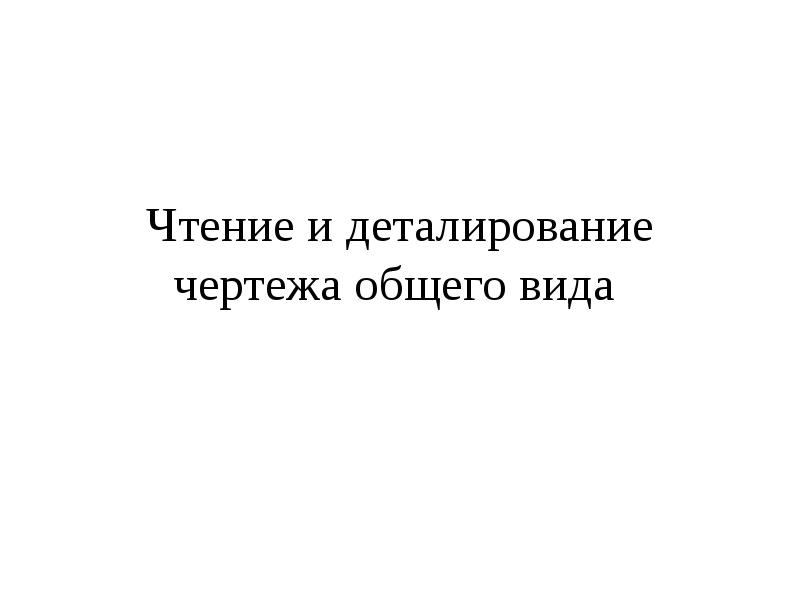

Чтение и деталирование чертежа общего вида

Слайд 2

Описание слайда:

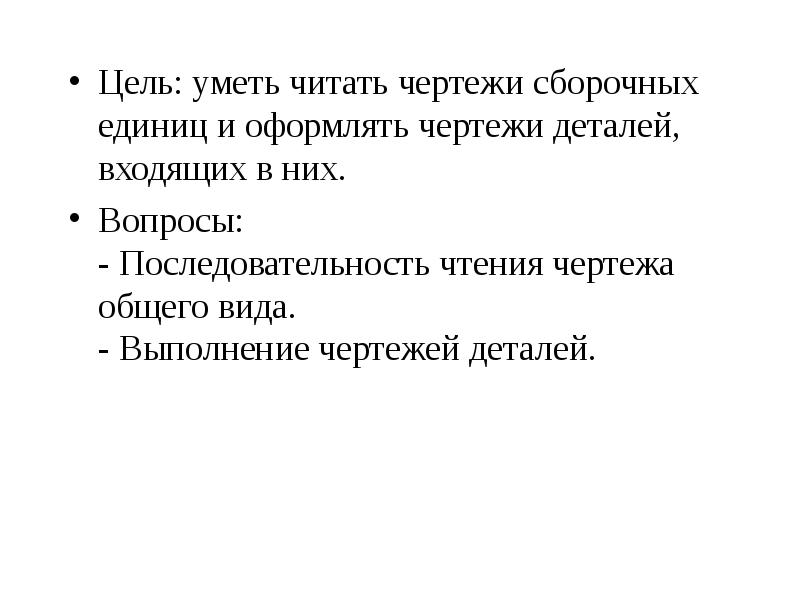

Цель: уметь читать чертежи сборочных единиц и оформлять чертежи деталей, входящих в них. Цель: уметь читать чертежи сборочных единиц и оформлять чертежи деталей, входящих в них. Вопросы: - Последовательность чтения чертежа общего вида. - Выполнение чертежей деталей.

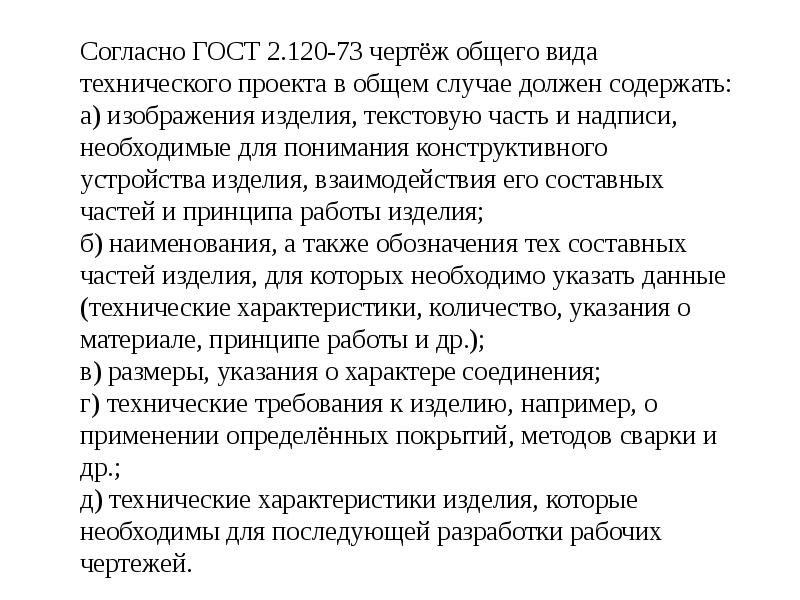

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

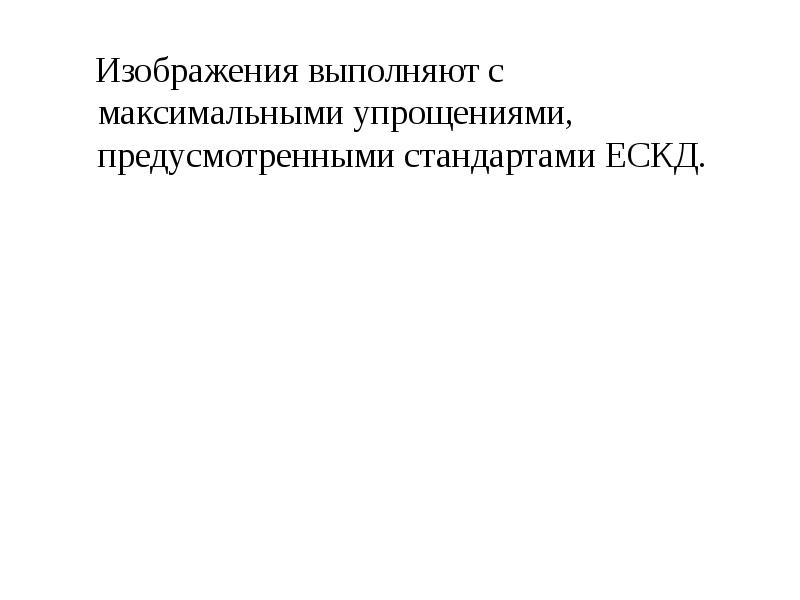

Изображения выполняют с максимальными упрощениями, предусмотренными стандартами ЕСКД. Изображения выполняют с максимальными упрощениями, предусмотренными стандартами ЕСКД.

Слайд 5

Описание слайда:

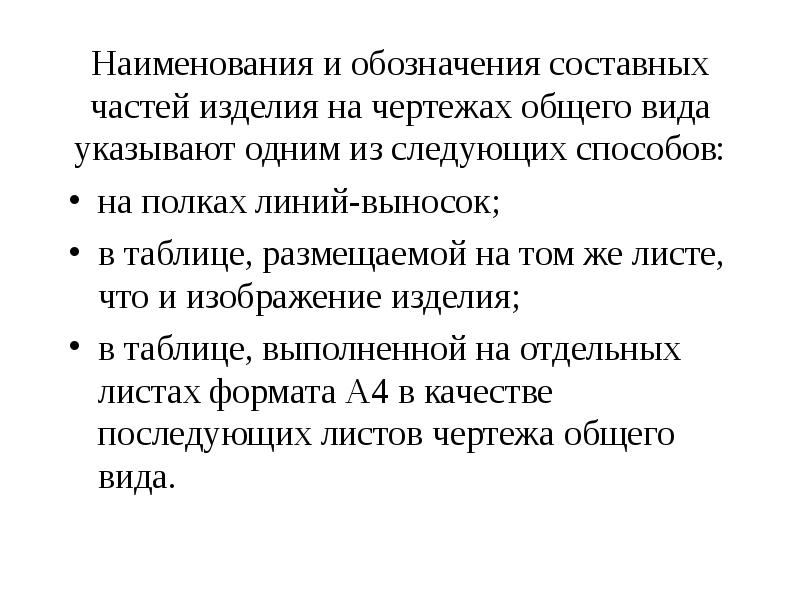

Наименования и обозначения составных частей изделия на чертежах общего вида указывают одним из следующих способов: на полках линий-выносок; в таблице, размещаемой на том же листе, что и изображение изделия; в таблице, выполненной на отдельных листах формата А4 в качестве последующих листов чертежа общего вида.

Слайд 6

Описание слайда:

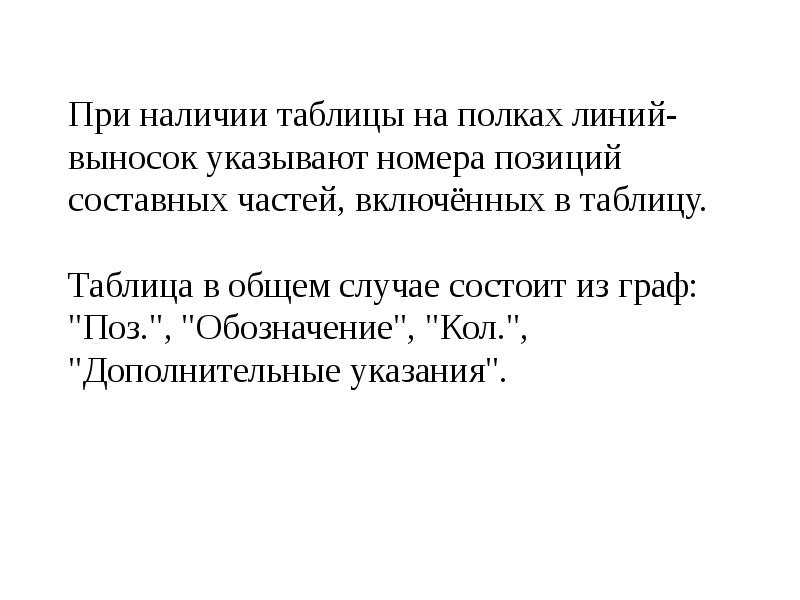

При наличии таблицы на полках линий-выносок указывают номера позиций составных частей, включённых в таблицу. Таблица в общем случае состоит из граф: "Поз.", "Обозначение", "Кол.", "Дополнительные указания".

Слайд 7

Описание слайда:

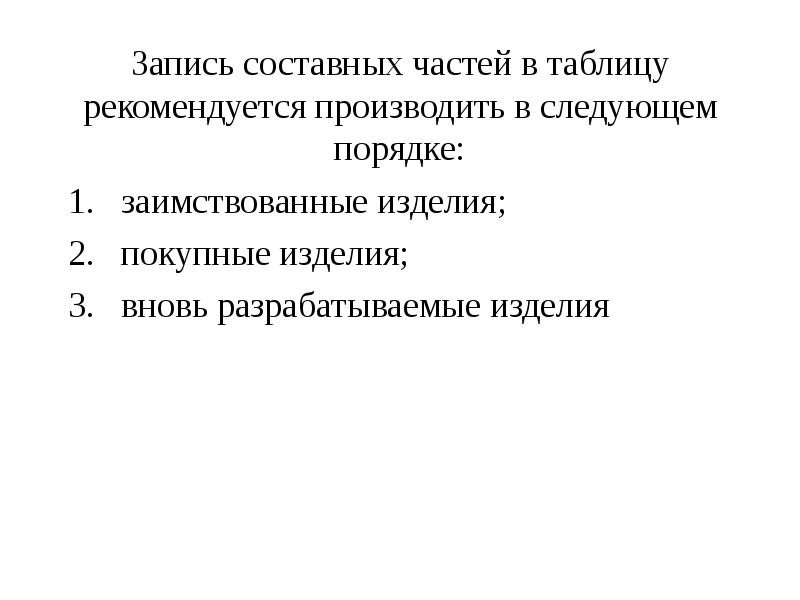

Запись составных частей в таблицу рекомендуется производить в следующем порядке: заимствованные изделия; покупные изделия; вновь разрабатываемые изделия

Слайд 8

Описание слайда:

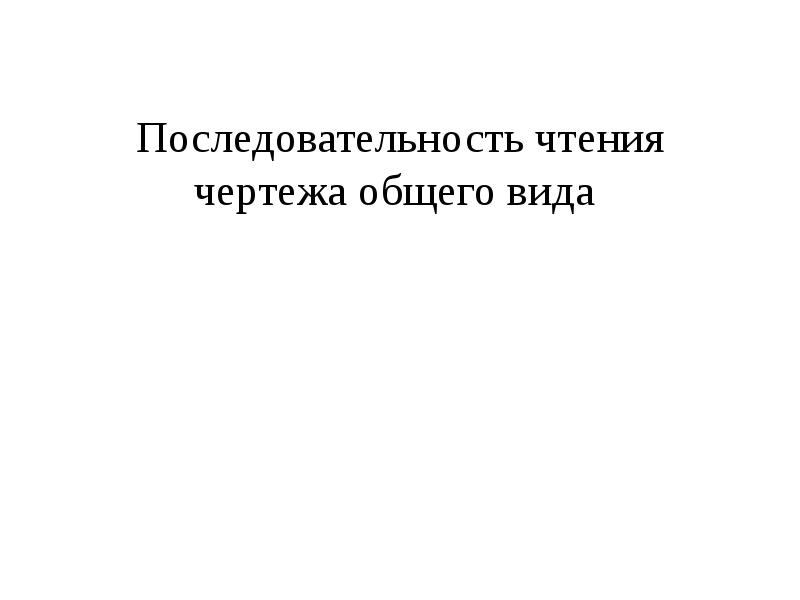

Последовательность чтения чертежа общего вида

Слайд 9

Описание слайда:

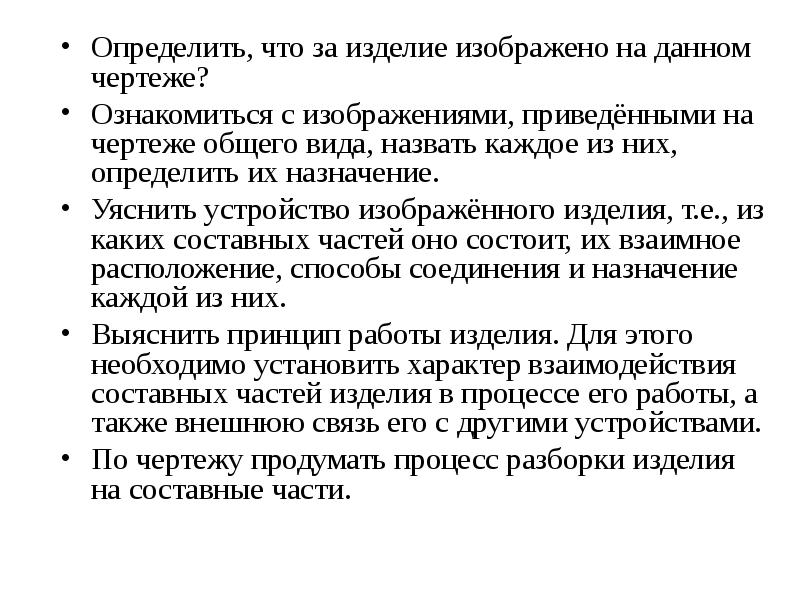

Определить, что за изделие изображено на данном чертеже? Определить, что за изделие изображено на данном чертеже? Ознакомиться с изображениями, приведёнными на чертеже общего вида, назвать каждое из них, определить их назначение. Уяснить устройство изображённого изделия, т.е., из каких составных частей оно состоит, их взаимное расположение, способы соединения и назначение каждой из них. Выяснить принцип работы изделия. Для этого необходимо установить характер взаимодействия составных частей изделия в процессе его работы, а также внешнюю связь его с другими устройствами. По чертежу продумать процесс разборки изделия на составные части.

Слайд 10

Описание слайда:

Пример чтения чертежа изделия

Слайд 11

Описание слайда:

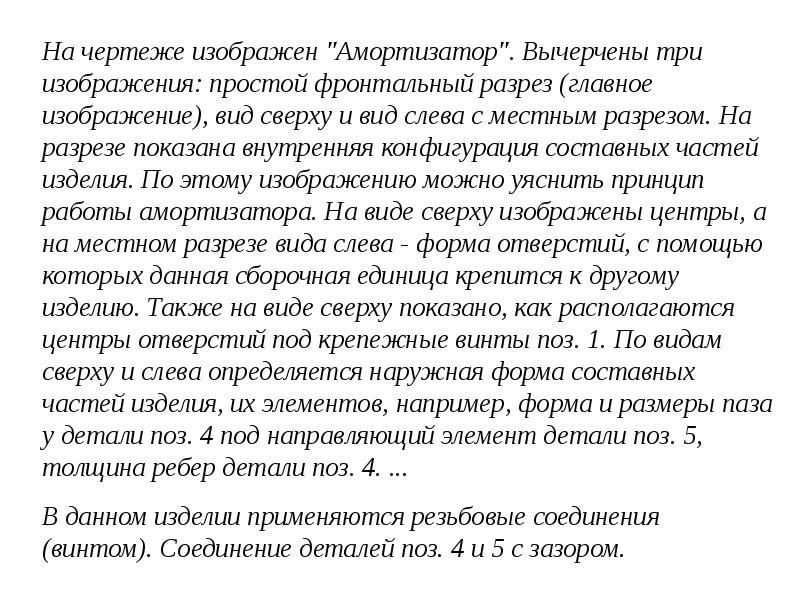

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

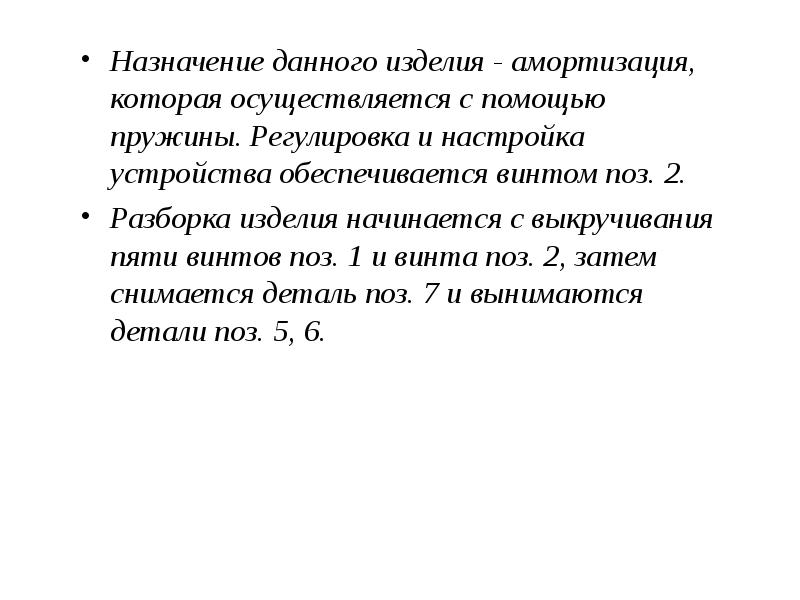

Назначение данного изделия - амортизация, которая осуществляется с помощью пружины. Регулировка и настройка устройства обеспечивается винтом поз. 2. Назначение данного изделия - амортизация, которая осуществляется с помощью пружины. Регулировка и настройка устройства обеспечивается винтом поз. 2. Разборка изделия начинается с выкручивания пяти винтов поз. 1 и винта поз. 2, затем снимается деталь поз. 7 и вынимаются детали поз. 5, 6.
