Вы можете ознакомиться и скачать презентацию на тему ГОСТ 2.305-2008. Изображения на чертежах: виды, разрезы, сечения. Доклад-сообщение содержит 32 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ГОСТ 2.305-2008 Изображения на чертежах: ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ

Слайд 2

Описание слайда:

Вид - изображение обращенной к наблюдателю видимой части поверхности предмета*

Слайд 3

Описание слайда:

Основные виды предпочтительно располагать в проекционной связи с главным видом

Слайд 4

Описание слайда:

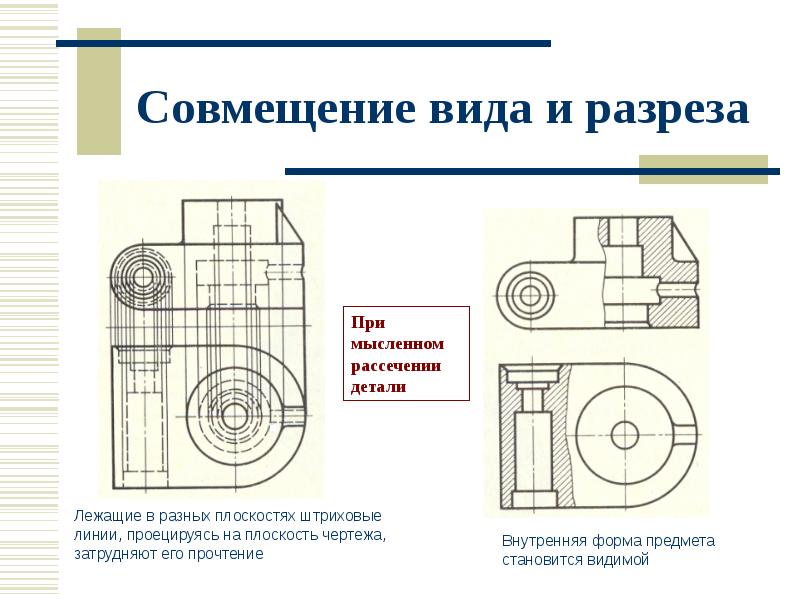

Совмещение вида и разреза

Слайд 5

Описание слайда:

Разрезы Разрез – изображение предмета, мысленно рассеченного одной или несколькими секущими плоскостями

Слайд 6

Описание слайда:

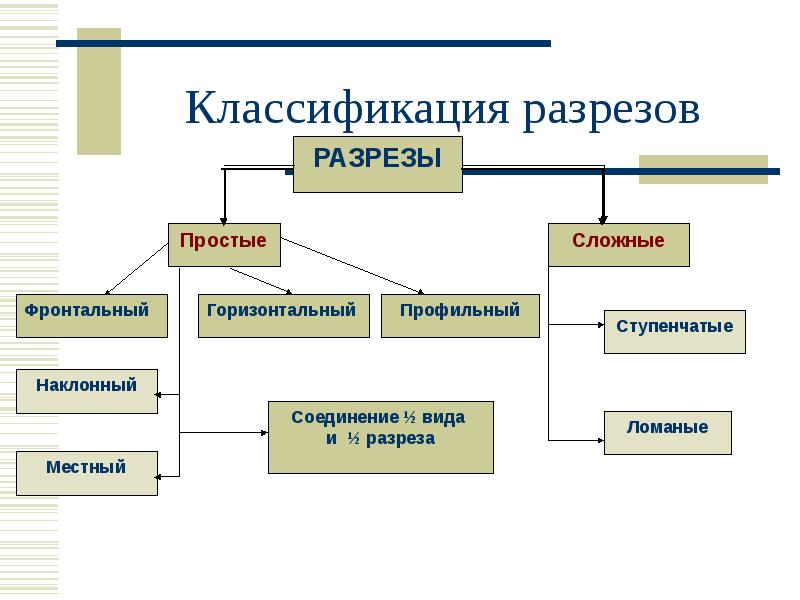

Классификация разрезов

Слайд 7

Описание слайда:

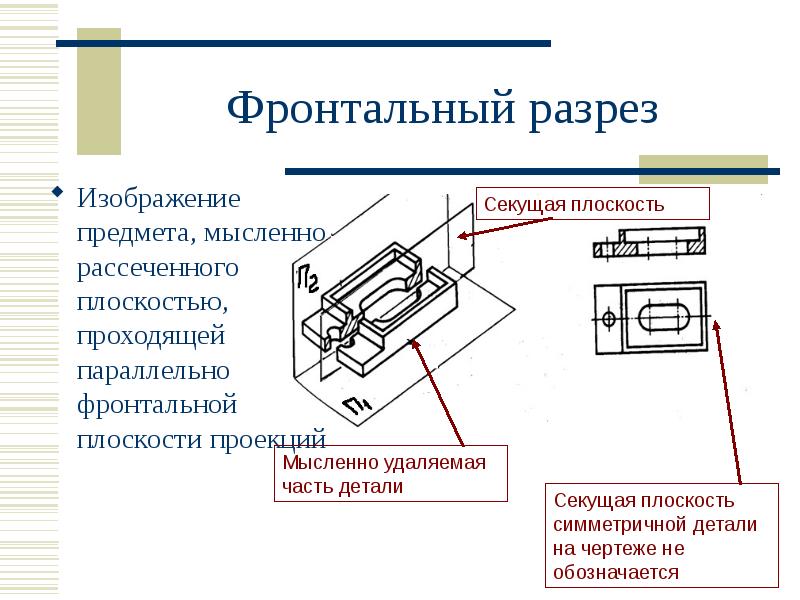

Фронтальный разрез Изображение предмета, мысленно рассеченного плоскостью, проходящей параллельно фронтальной плоскости проекций

Слайд 8

Описание слайда:

Горизонтальный разрез Изображение предмета, мысленно рассеченного плоскостью, параллельной горизонтальной плоскости проекций

Слайд 9

Описание слайда:

Профильный разрез Изображение предмета, мысленно рассеченного плоскостью, параллельной профильной плоскости проекций

Слайд 10

Описание слайда:

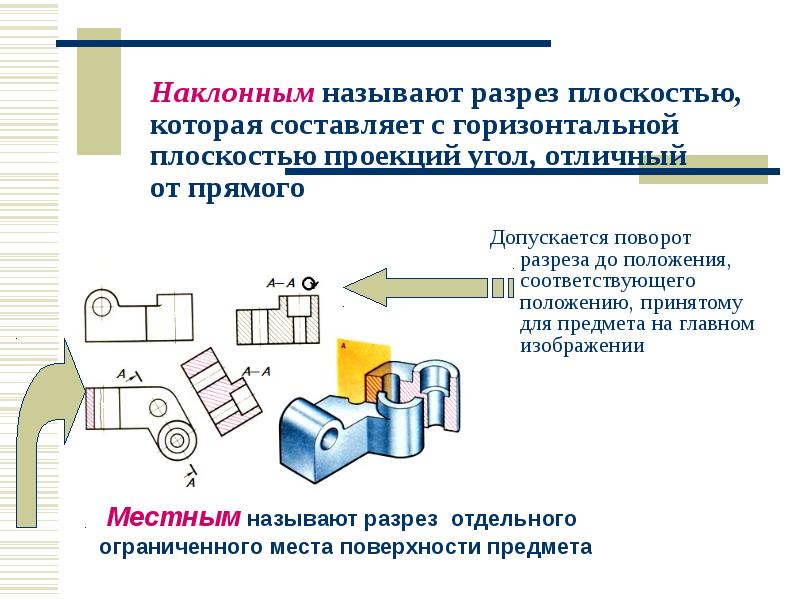

Наклонным называют разрез плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от прямого Допускается поворот разреза до положения, соответствующего положению, принятому для предмета на главном изображении

Слайд 11

Описание слайда:

Соединение ½ вида и разреза Если вид и разрез представляют собой симметричные фигуры, то можно соединять половину вида и половину соответствующего разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии.

Слайд 12

Описание слайда:

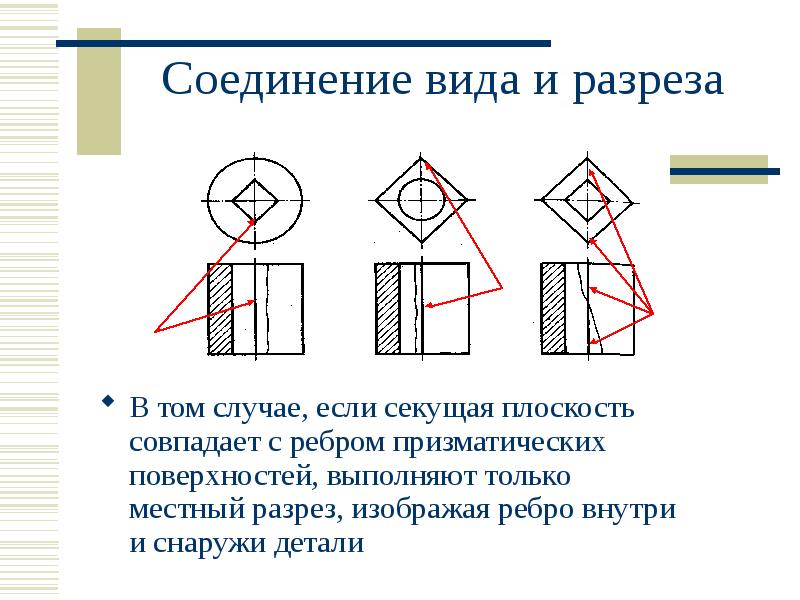

Соединение вида и разреза В том случае, если секущая плоскость совпадает с ребром призматических поверхностей, выполняют только местный разрез, изображая ребро внутри и снаружи детали

Слайд 13

Описание слайда:

Основное различие между разрезами В зависимости от числа секущих плоскостей различают разрезы: Простые - при одной секущей плоскости; Сложные - при нескольких секущих плоскостях.

Слайд 14

Описание слайда:

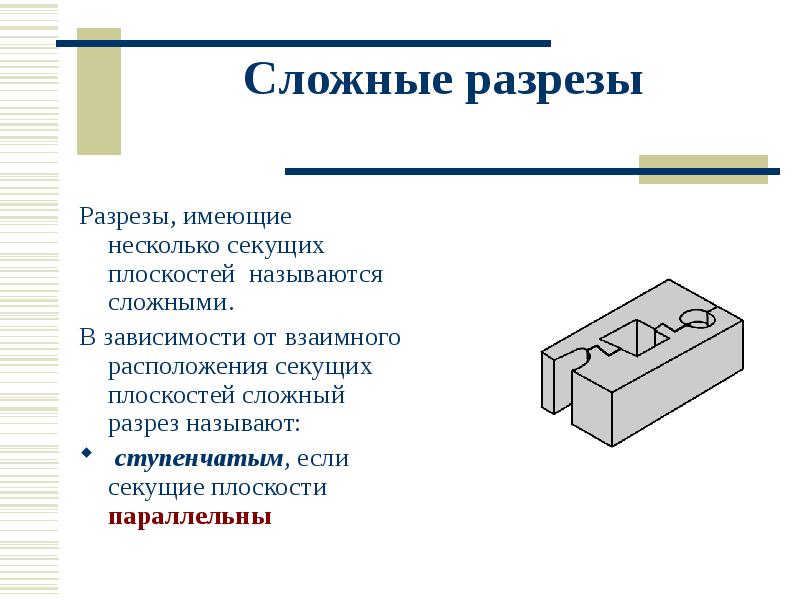

Сложные разрезы Разрезы, имеющие несколько секущих плоскостей называются сложными. В зависимости от взаимного расположения секущих плоскостей сложный разрез называют: ступенчатым, если секущие плоскости параллельны

Слайд 15

Описание слайда:

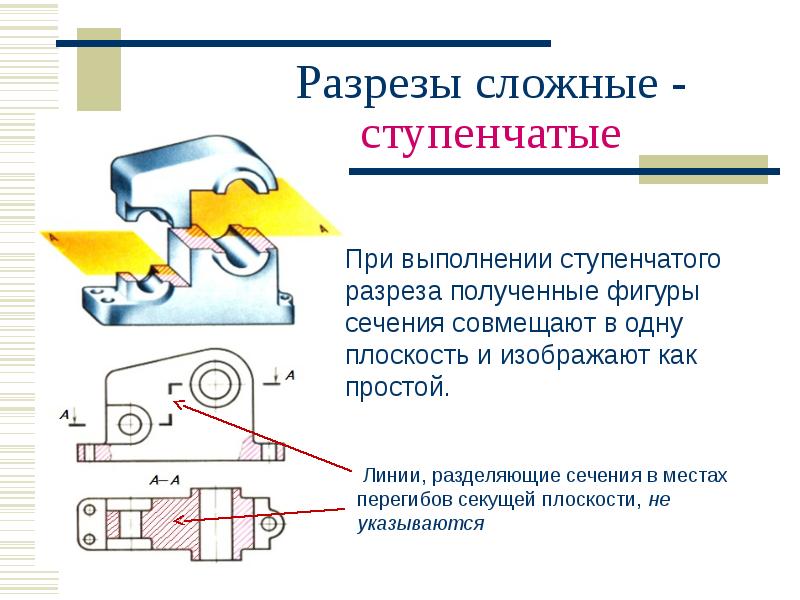

Разрезы сложные - ступенчатые

Слайд 16

Описание слайда:

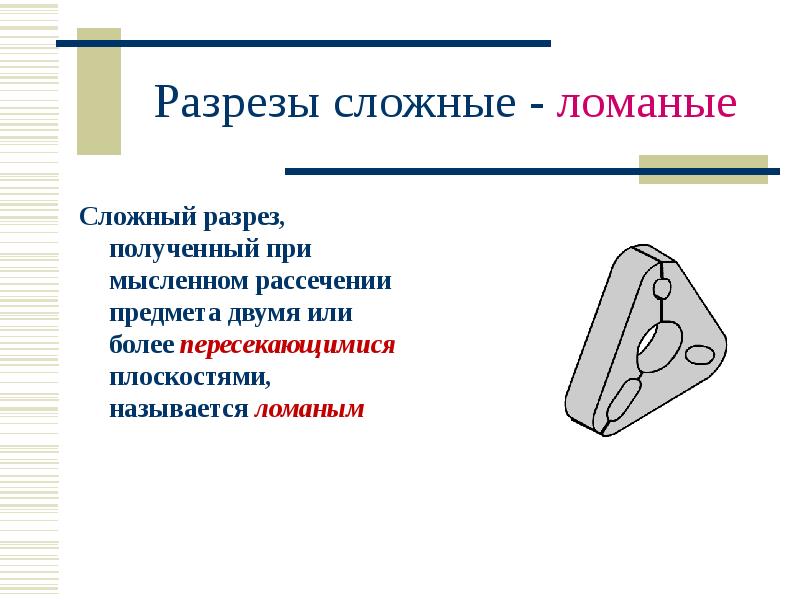

Разрезы сложные - ломаные Сложный разрез, полученный при мысленном рассечении предмета двумя или более пересекающимися плоскостями, называется ломаным

Слайд 17

Описание слайда:

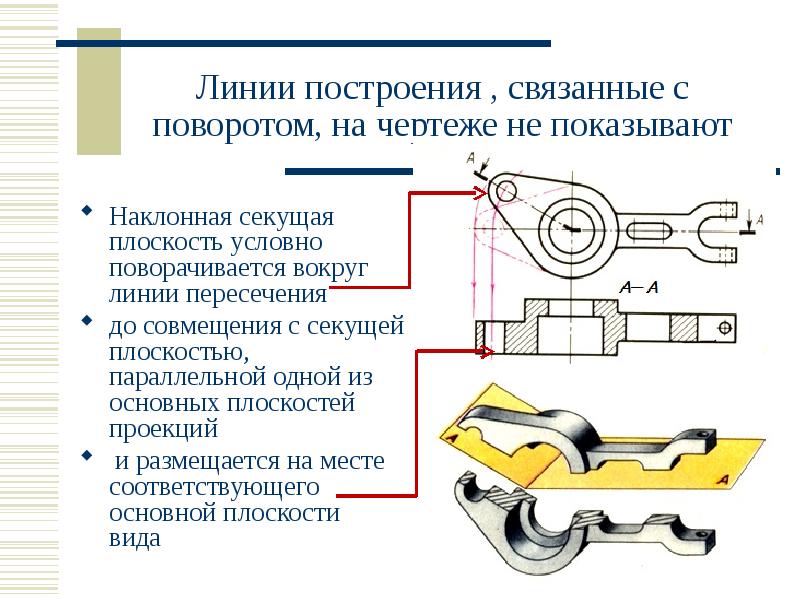

Линии построения , связанные с поворотом, на чертеже не показывают Наклонная секущая плоскость условно поворачивается вокруг линии пересечения до совмещения с секущей плоскостью, параллельной одной из основных плоскостей проекций и размещается на месте соответствующего основной плоскости вида

Слайд 18

Описание слайда:

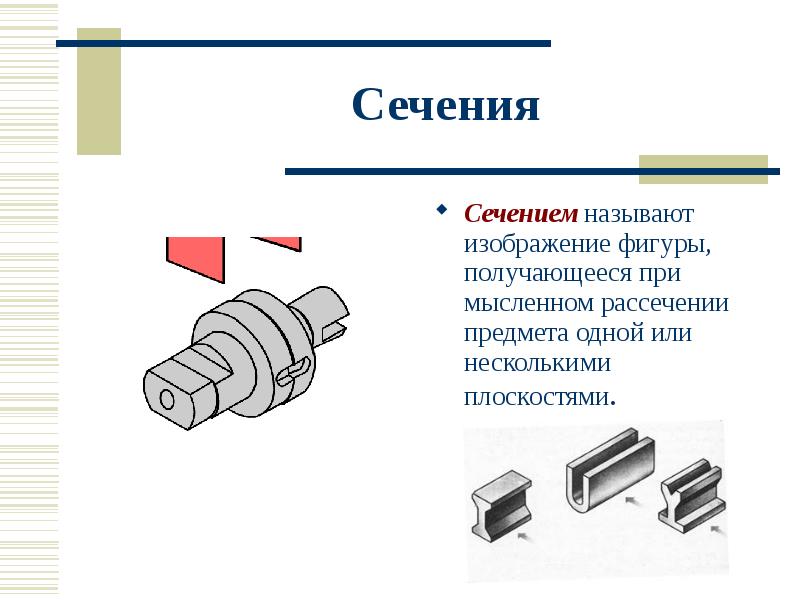

Сечения Сечением называют изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями.

Слайд 19

Описание слайда:

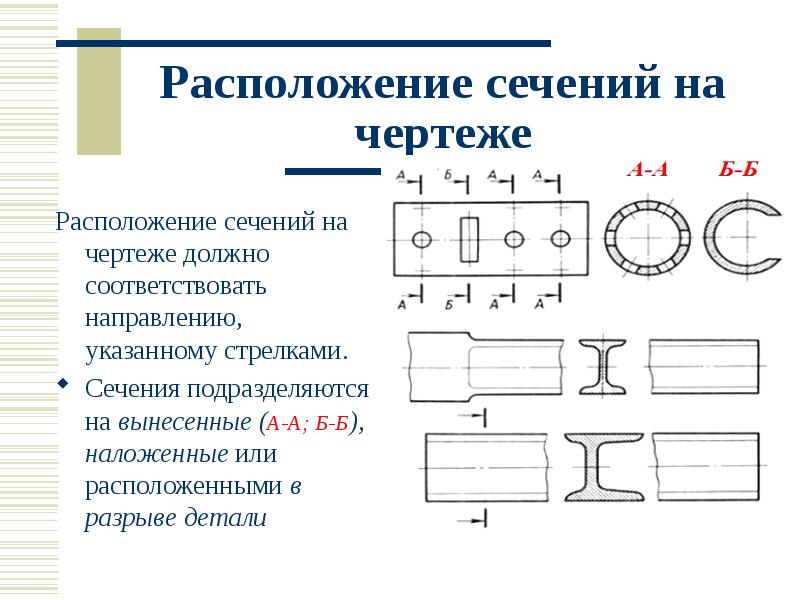

Расположение сечений на чертеже Расположение сечений на чертеже должно соответствовать направлению, указанному стрелками. Сечения подразделяются на вынесенные (А-А; Б-Б), наложенные или расположенными в разрыве детали

Слайд 20

Описание слайда:

Если фигура сечения симметрична, то сечение не обозначают и линию сечения не проводят Линии сечений и стрелки не наносят в том случае, если фигуры вынесенного и наложенного сечений симметричны Оси симметрии таких сечений указывают штрихпунктирной тонкой линией Контур наложенного сечения изображают сплошной тонкой линией

Слайд 21

Описание слайда:

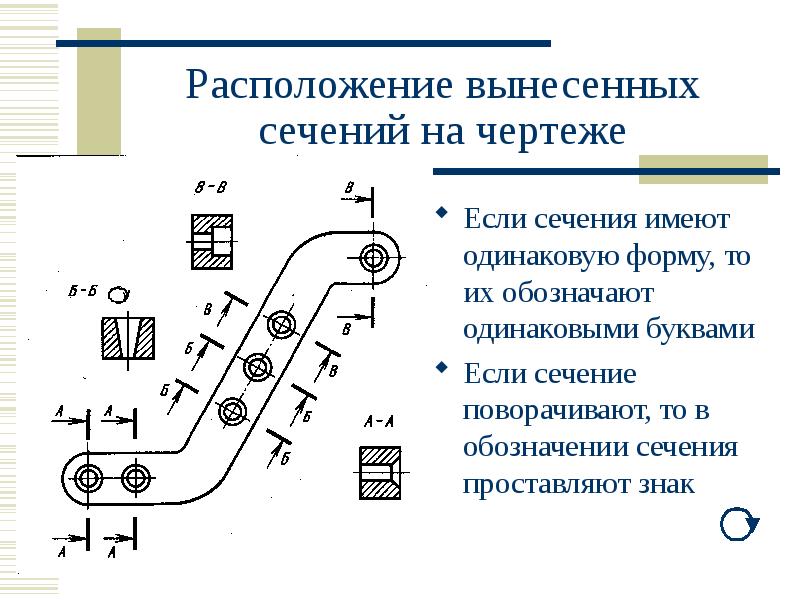

Расположение вынесенных сечений на чертеже Если сечения имеют одинаковую форму, то их обозначают одинаковыми буквами Если сечение поворачивают, то в обозначении сечения проставляют знак
