Вы можете ознакомиться и скачать презентацию на тему ГОСТ 2.305-2008. Изображения на чертежах: виды, разрезы, сечения. Доклад-сообщение содержит 69 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

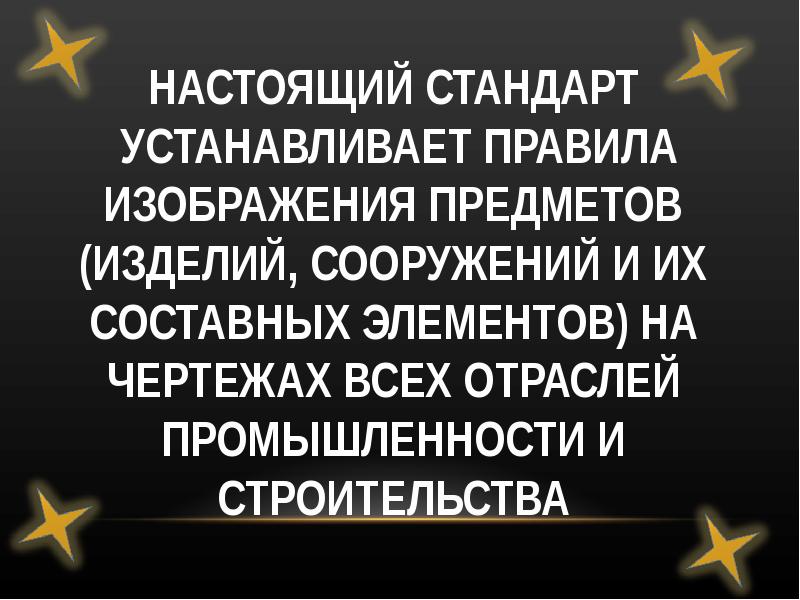

НАСТОЯЩИЙ СТАНДАРТ УСТАНАВЛИВАЕТ ПРАВИЛА ИЗОБРАЖЕНИЯ ПРЕДМЕТОВ (ИЗДЕЛИЙ, СООРУЖЕНИЙ И ИХ СОСТАВНЫХ ЭЛЕМЕНТОВ) НА ЧЕРТЕЖАХ ВСЕХ ОТРАСЛЕЙ ПРОМЫШЛЕННОСТИ И СТРОИТЕЛЬСТВА

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

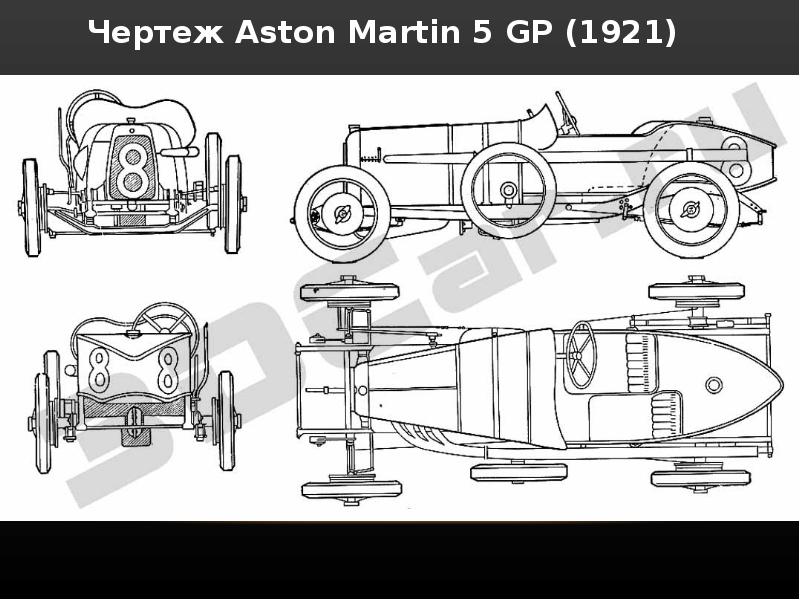

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

ИЗОБРАЖЕНИЯ НА ЧЕРТЕЖАХ ПО ГОСТ 2.305-68 :

Слайд 10

Описание слайда:

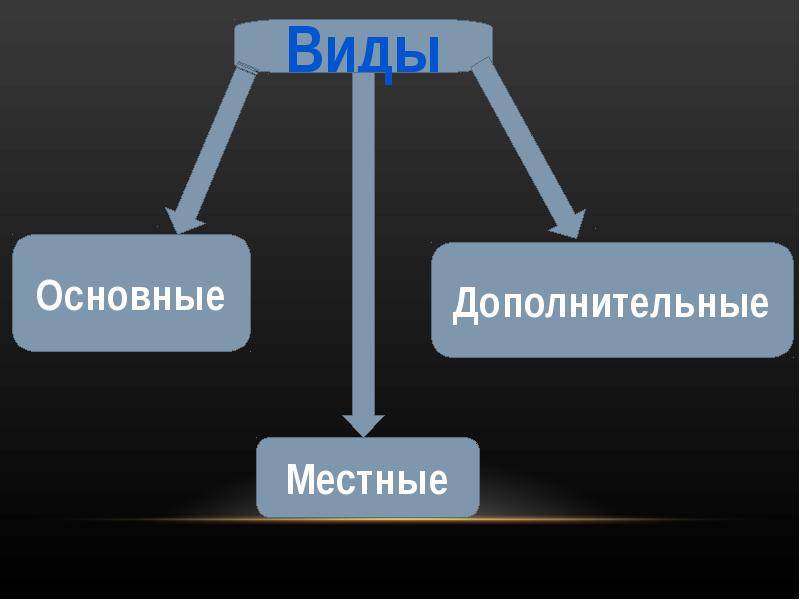

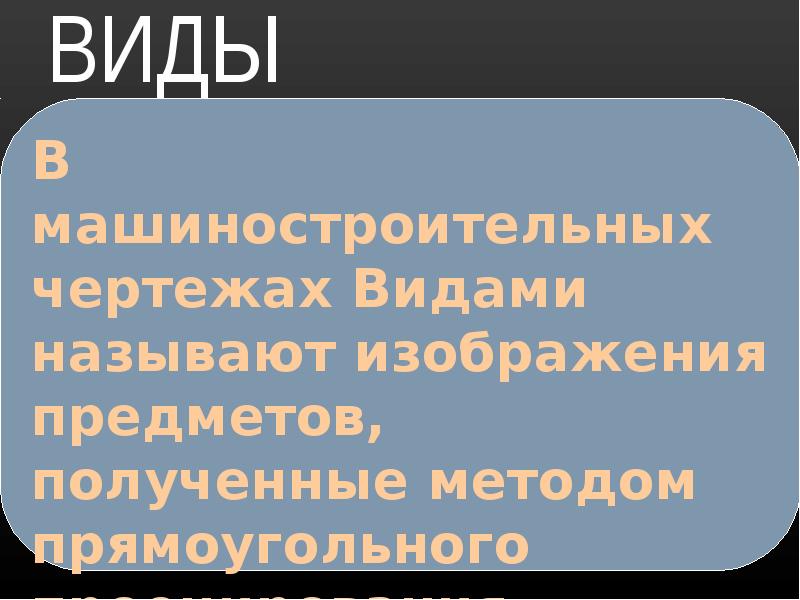

ВИДЫ

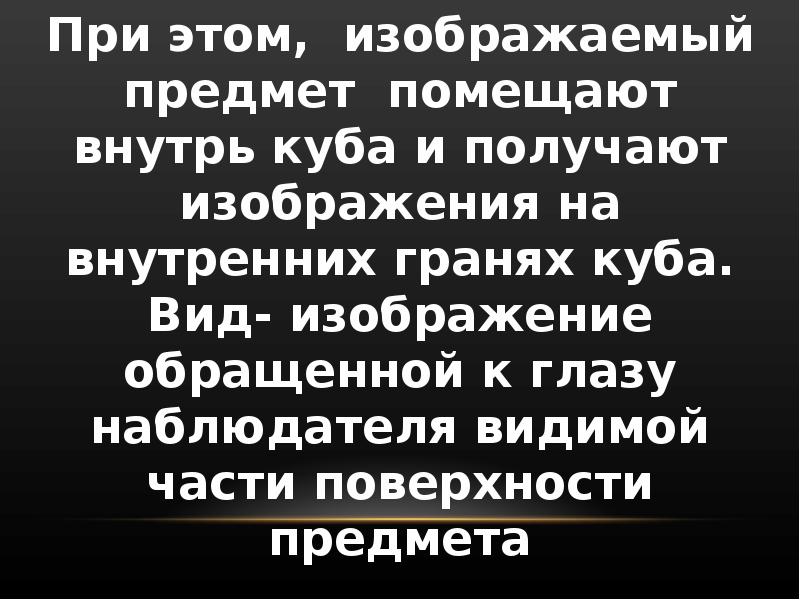

Слайд 11

Описание слайда:

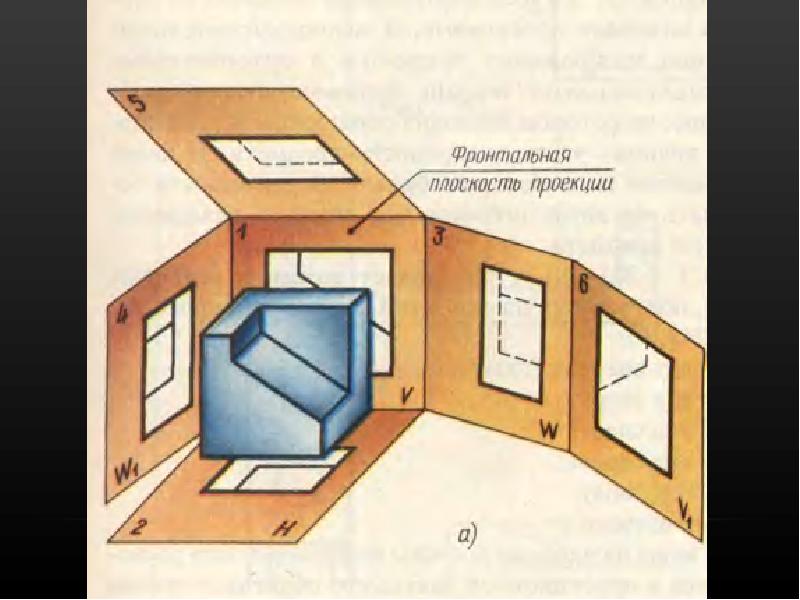

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

УСТАНАВЛИВАЮТСЯ СЛЕДУЮЩИЕ НАЗВАНИЯ ВИДОВ, ПОЛУЧЕННЫЕ НА ПЛОСКОСТЯХ ПРОЕКЦИЙ:

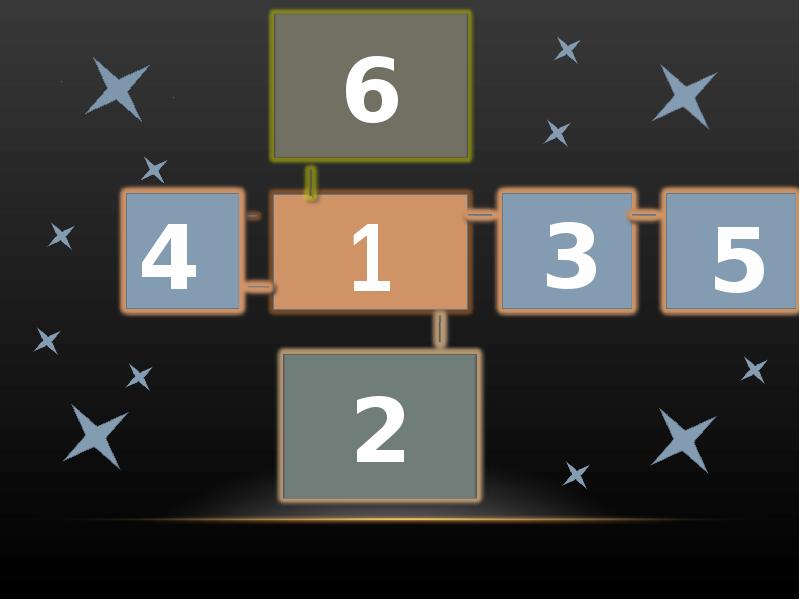

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

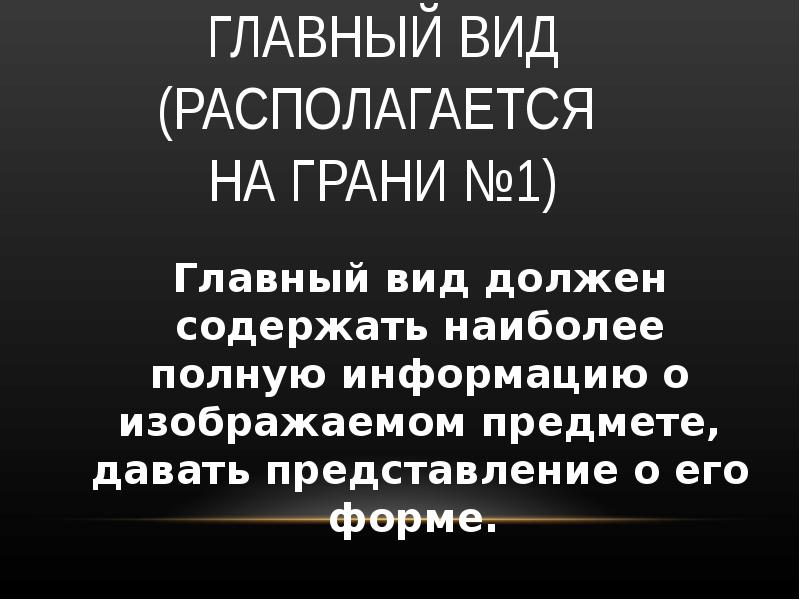

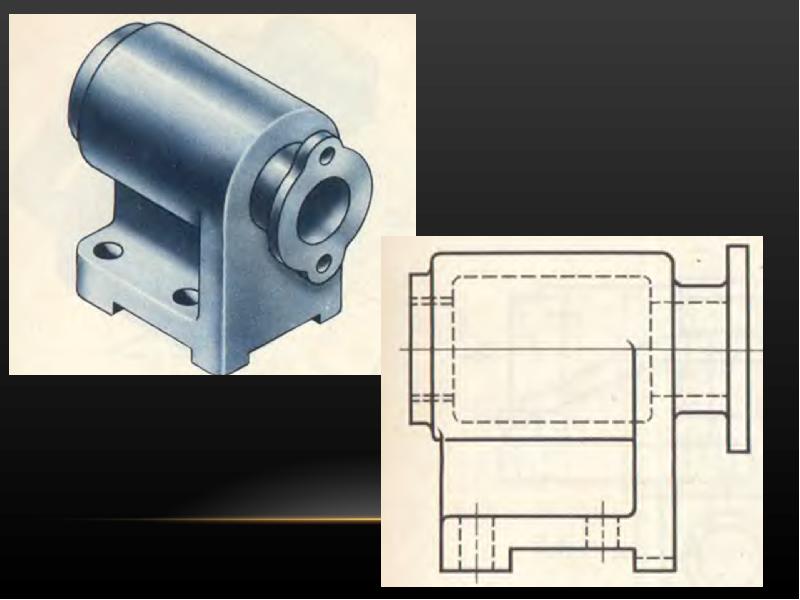

ГЛАВНЫЙ ВИД (РАСПОЛАГАЕТСЯ НА ГРАНИ №1)

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

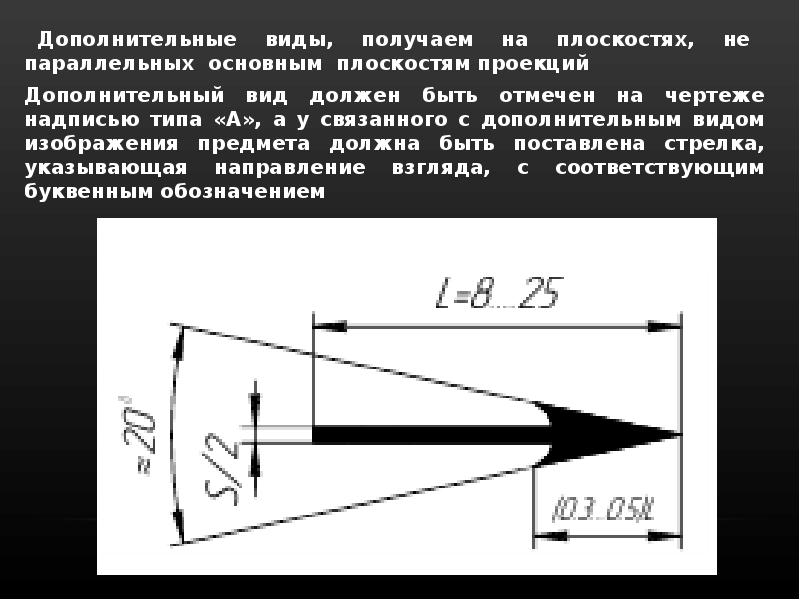

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

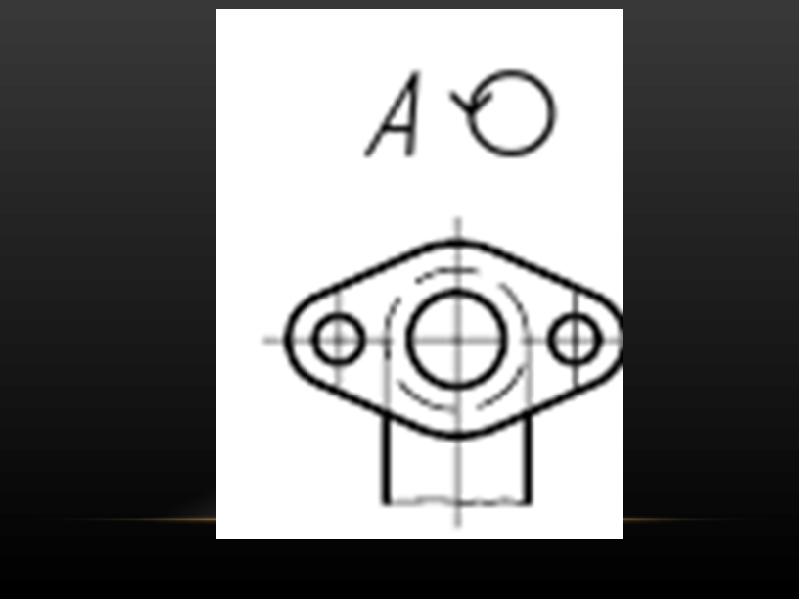

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

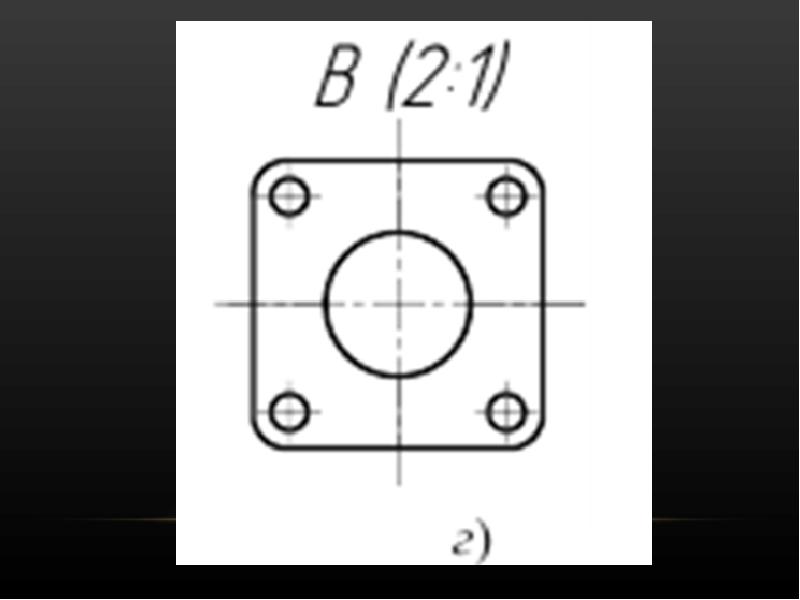

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

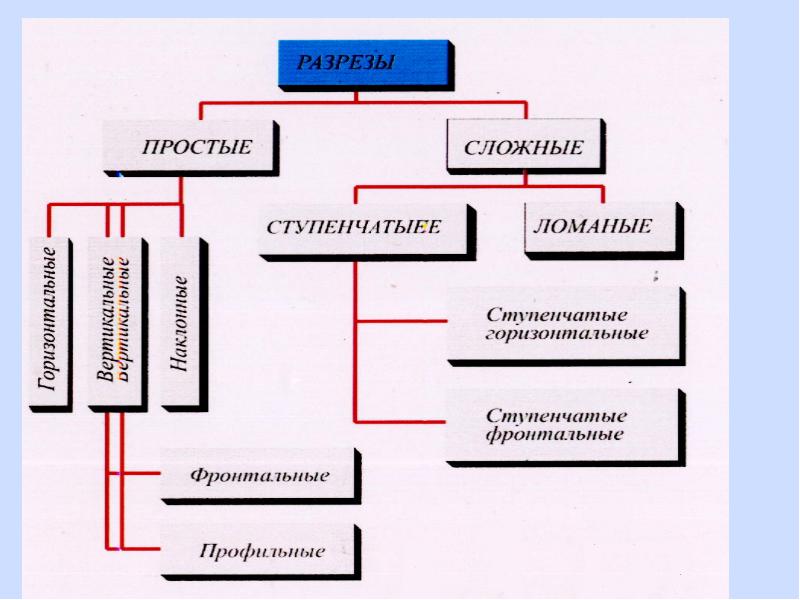

Слайд 30

Описание слайда:

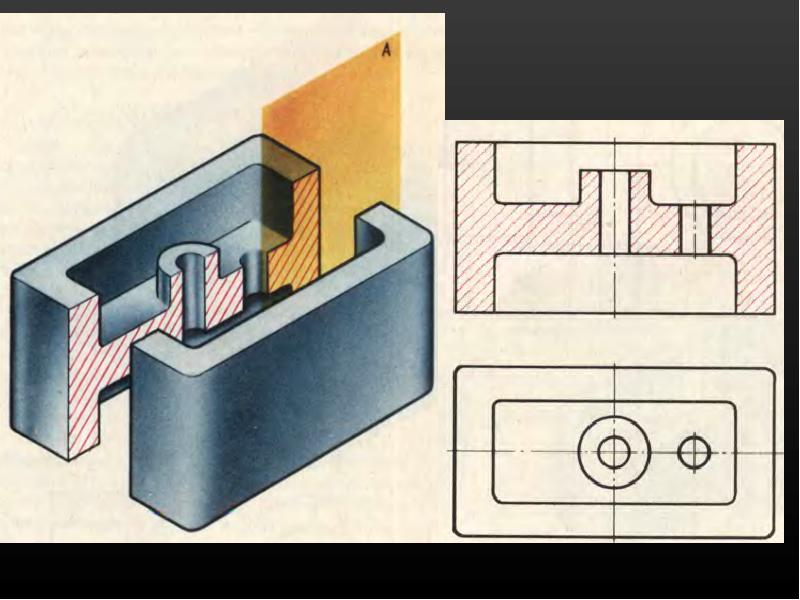

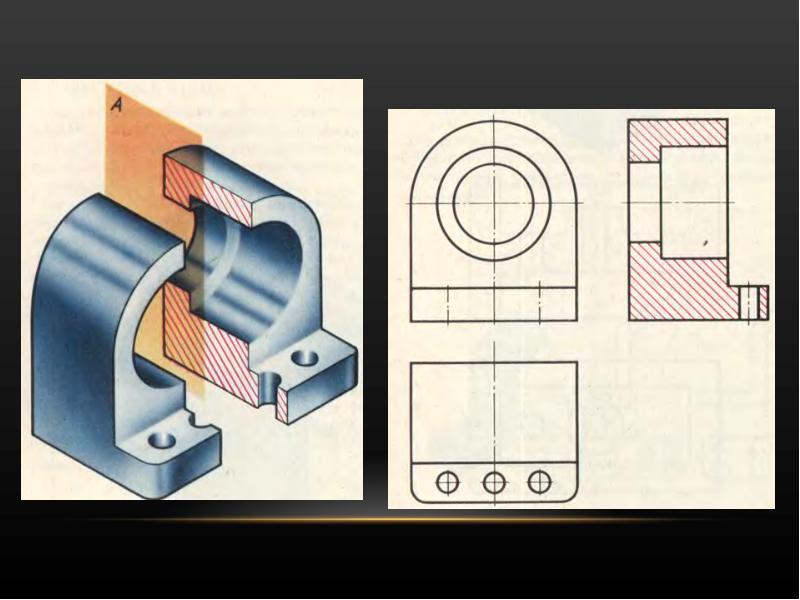

РАЗРЕЗ – МЫСЛЕННОЕ РАССЕЧЕНИЕ ДЕТАЛИ СЕКУЩЕЙ ПЛОСКОСТЬЮ. В РАЗРЕЗЕ ИЗОБРАЖАЮТ ФИГУРУ СЕЧЕНИЯ И ТУ ЧАСТЬ ДЕТАЛИ, КОТОРАЯ РАСПОЛАГАЕТСЯ ЗА СЕКУЩЕЙ ПЛОСКОСТЬЮ

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

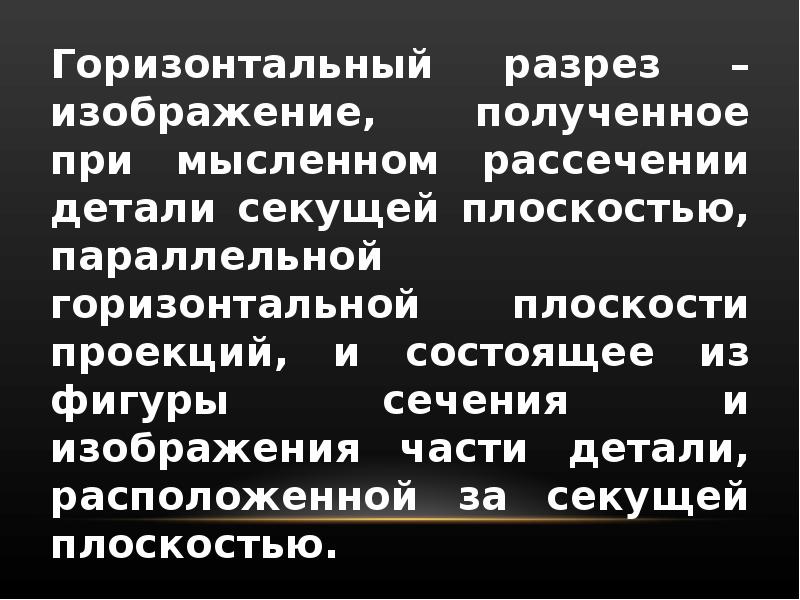

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

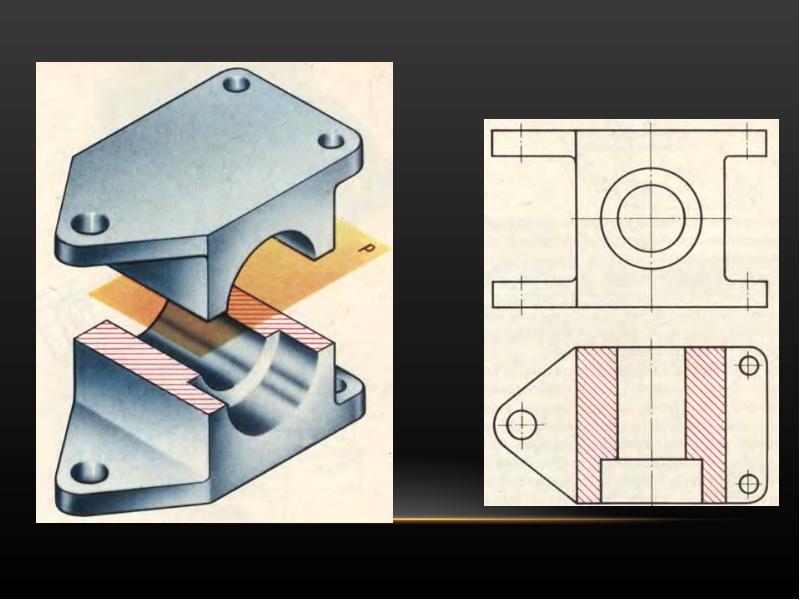

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

ПРОФИЛЬНЫЙ РАЗРЕЗ

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

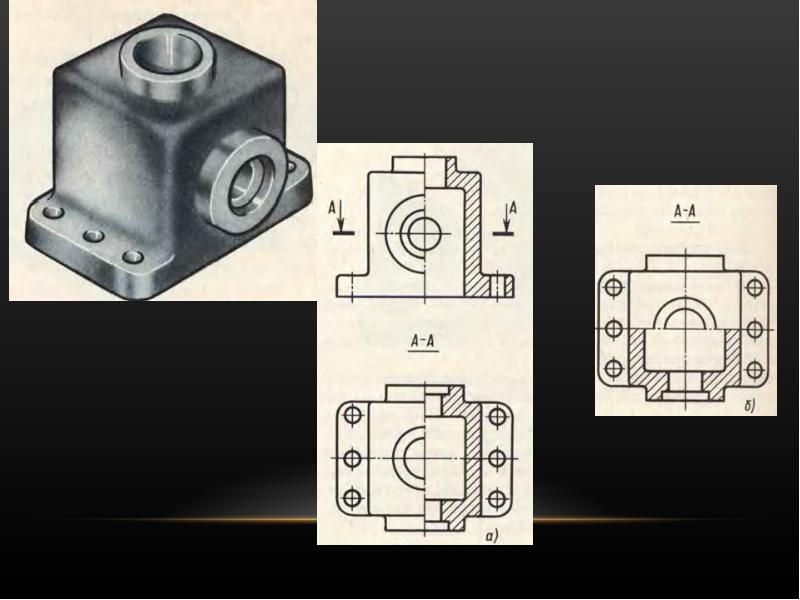

Слайд 43

Описание слайда:

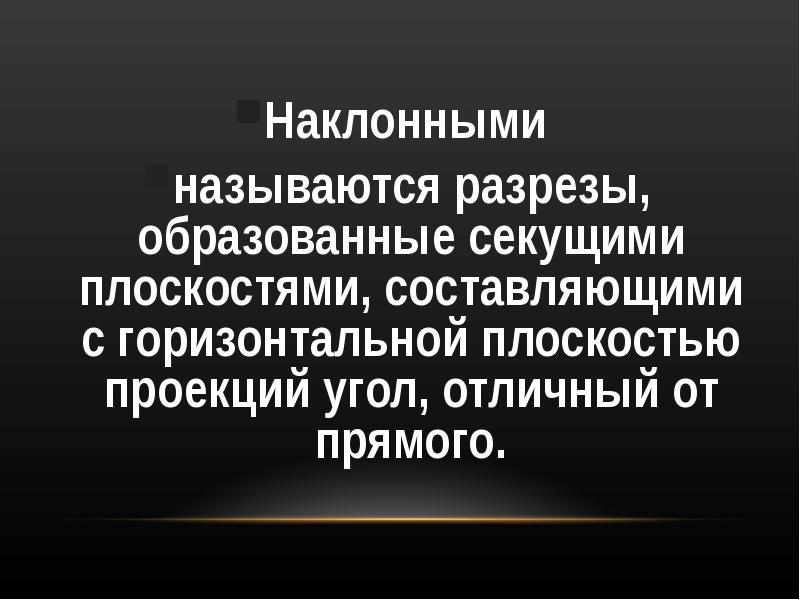

Слайд 44

Описание слайда:

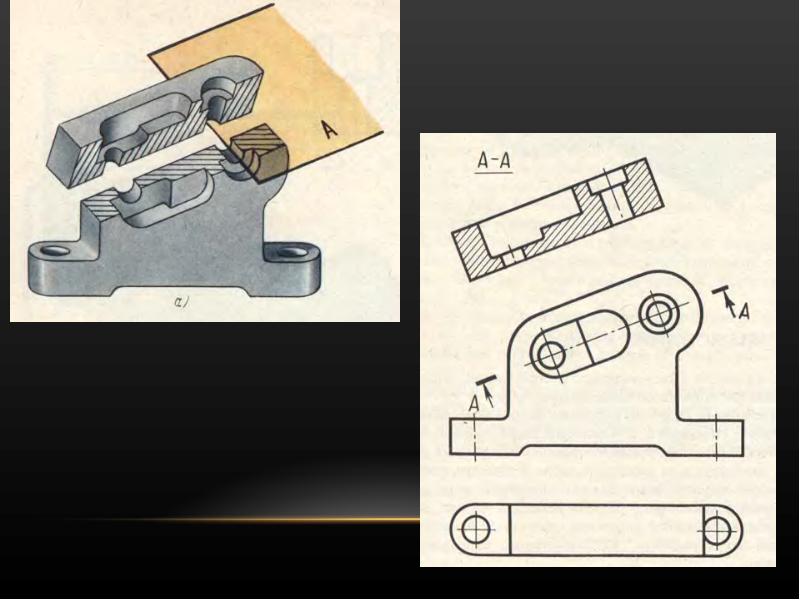

Слайд 45

Описание слайда:

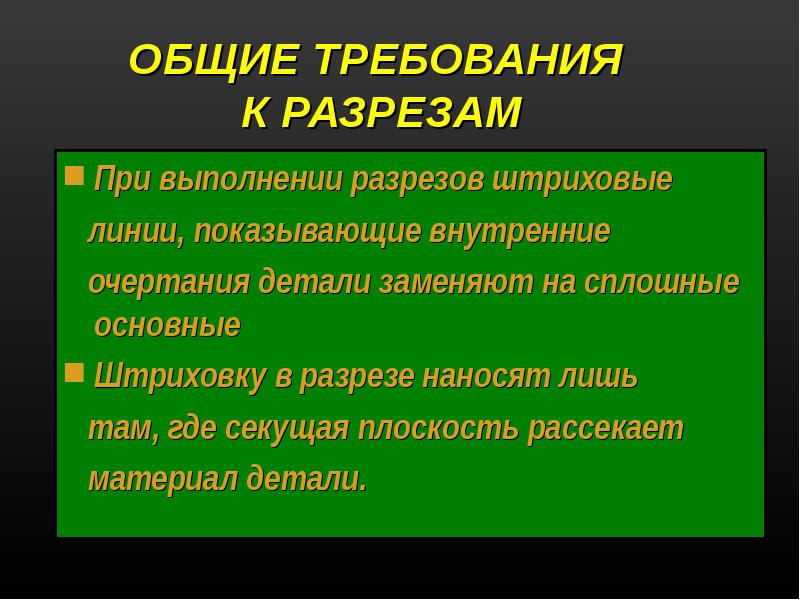

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

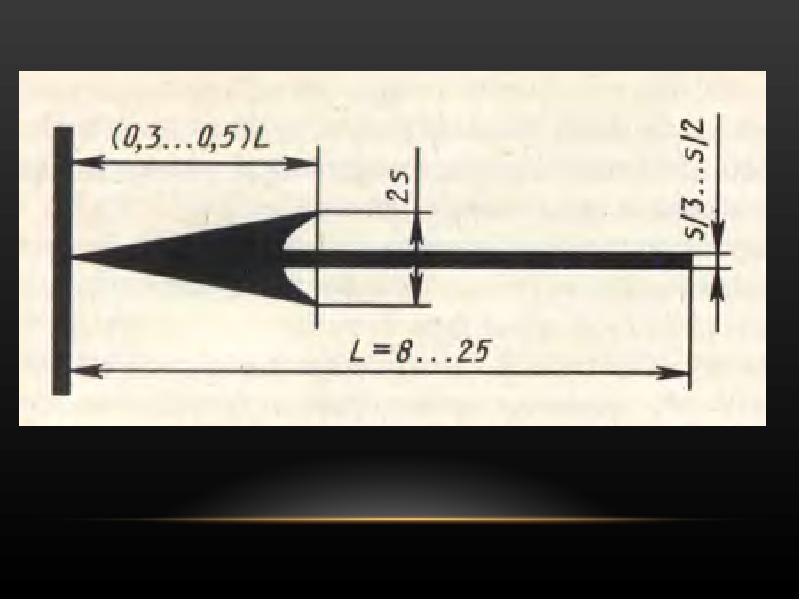

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

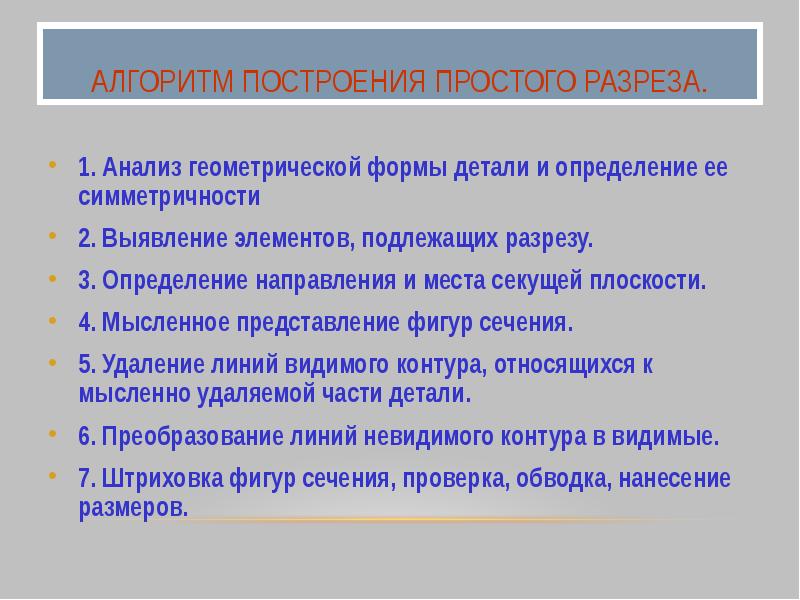

АЛГОРИТМ ПОСТРОЕНИЯ ПРОСТОГО РАЗРЕЗА. 1. Анализ геометрической формы детали и определение ее симметричности 2. Выявление элементов, подлежащих разрезу. 3. Определение направления и места секущей плоскости. 4. Мысленное представление фигур сечения. 5. Удаление линий видимого контура, относящихся к мысленно удаляемой части детали. 6. Преобразование линий невидимого контура в видимые. 7. Штриховка фигур сечения, проверка, обводка, нанесение размеров.

Слайд 54

Описание слайда:

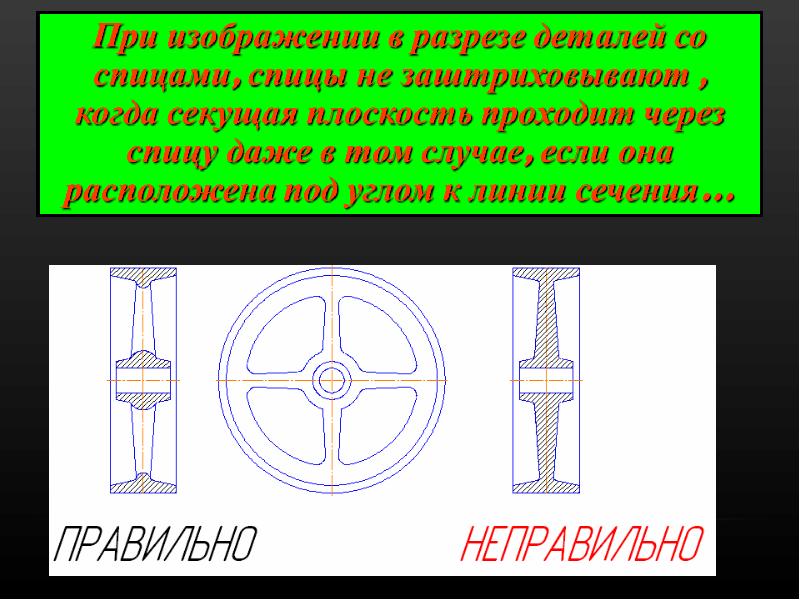

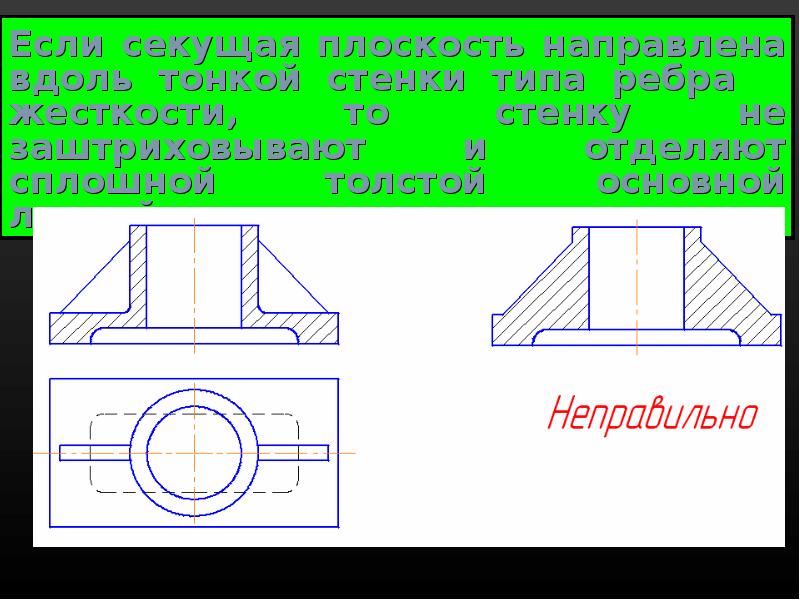

УСЛОВНОСТИ И УПРОЩЕНИЯ ГОСТ 2.305-68 устанавливает следующие условности и упрощения. 1. Ребра жесткости, тонкие стенки, ушки, внутренние выступы в разрезе показывают не рассечёнными (не заштрихованные).

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

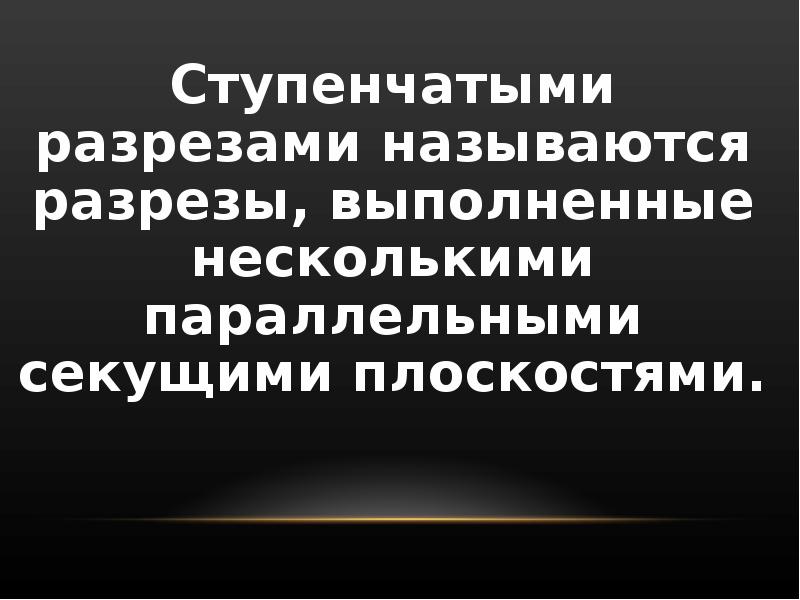

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

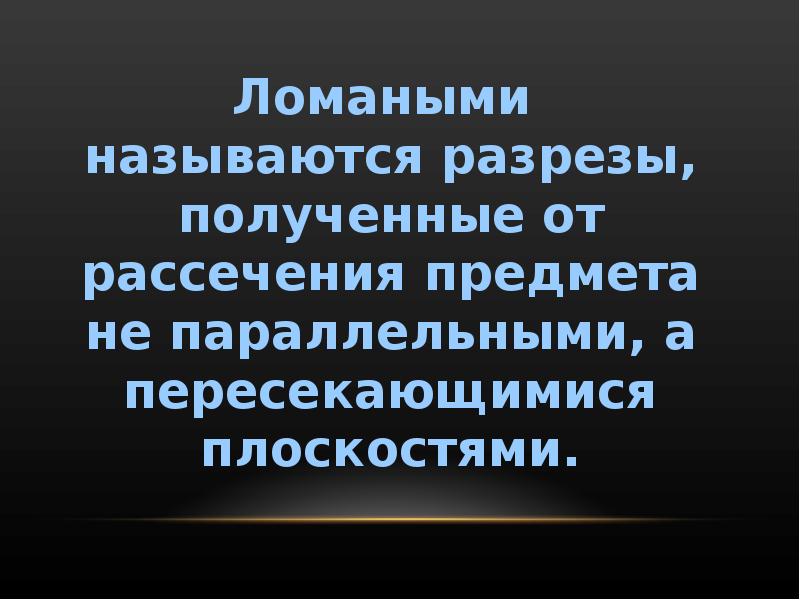

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

НАЙДИТЕ ОШИБКУ

Слайд 63

Описание слайда:

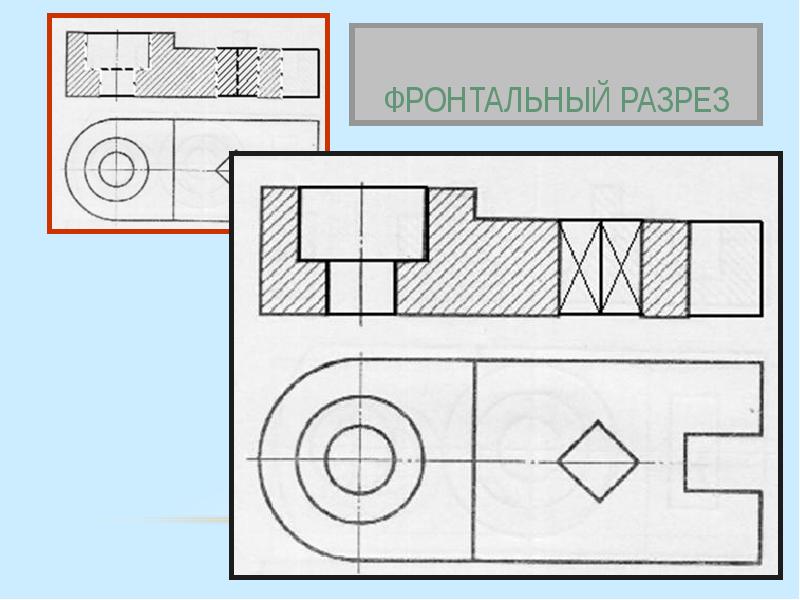

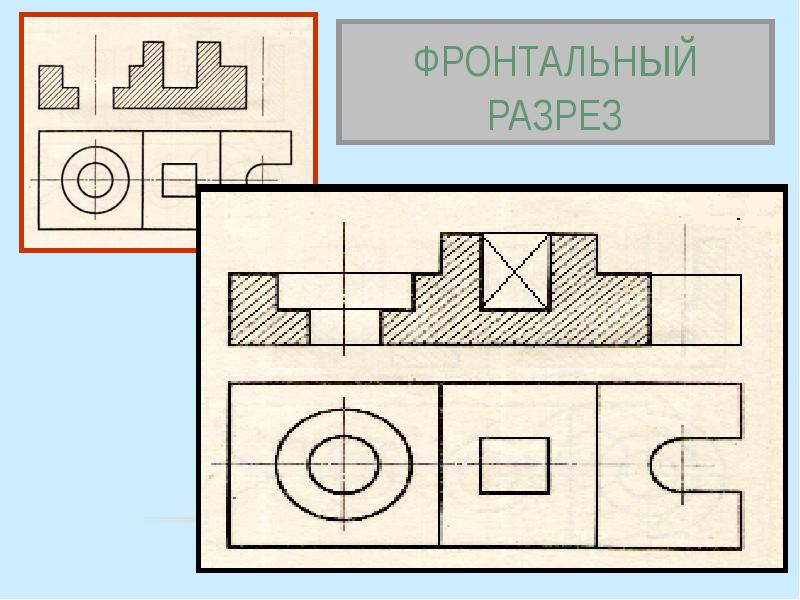

ФРОНТАЛЬНЫЙ РАЗРЕЗ

Слайд 64

Описание слайда:

ФРОНТАЛЬНЫЙ РАЗРЕЗ

Слайд 65

Описание слайда:

Слайд 66

Описание слайда:

СЕЧЕНИЕ В ПРИРОДЕ? ДА? НЕТ? Найдите элементы сечения (разрезы) в природе и приведите примеры

Слайд 67

Описание слайда:

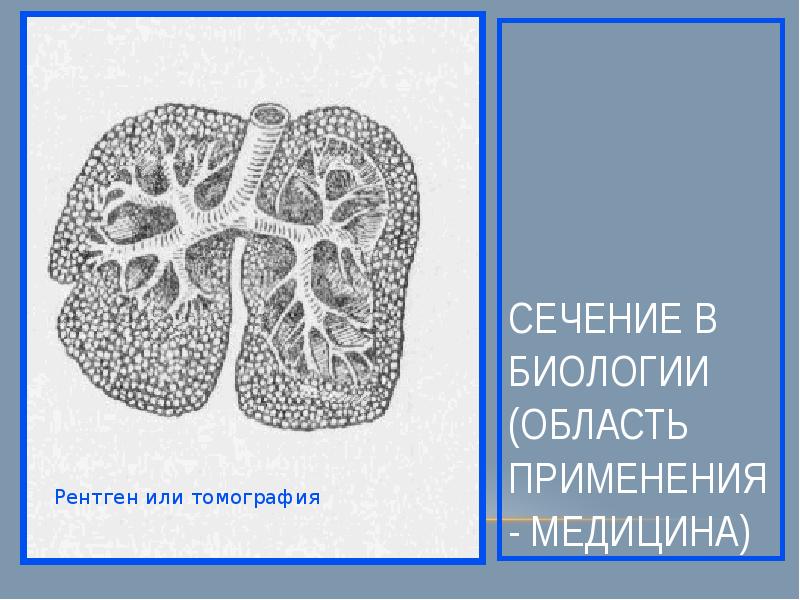

СЕЧЕНИЕ В БИОЛОГИИ (ОБЛАСТЬ ПРИМЕНЕНИЯ- МЕДИЦИНА)

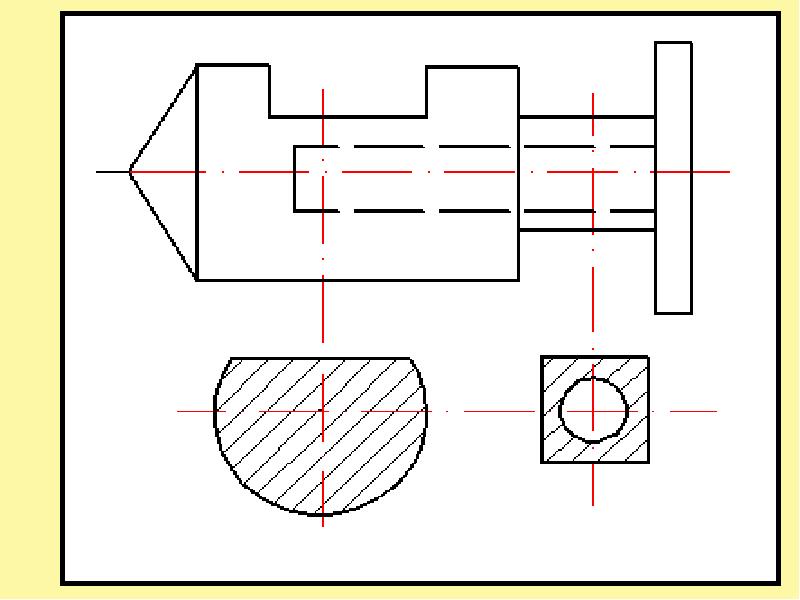

Слайд 68

Описание слайда:

Слайд 69

Описание слайда:

В настоящее время, когда перед общеобразовательной школой стоит важнейшая задача – подготовить учащихся к трудовой деятельности, вопрос об их графической грамотности приобретает особо актуальное значение. В настоящее время, когда перед общеобразовательной школой стоит важнейшая задача – подготовить учащихся к трудовой деятельности, вопрос об их графической грамотности приобретает особо актуальное значение. В ряде случаев учащиеся не имеют достаточных знаний и навыков, и как следствие, не всегда могут прочитать несложной детали. Это относится и к теме «Сечения и разрезы», считающейся одной из сложнейших как по организации учебного процесса, так и по усвоению её школьниками. Известно, что подавляющее большинство документов содержат чертежи с применением разрезов и сечений. Рабочий, приступая к работе по такому чертежу, должен уметь прочитать его. Большую экономию на производстве дают рацпредложения рабочих и инженеров. Всякое рационализаторское предложение должно быть оформлено на чертеже. Значит, надо уметь не только читать, но и выполнять грамотно эти чертежи. Данная работа способствует повышению эффективности усвоения учебного материала по теме «Простые разрезы»
