Санкт-Петербургский политехнический университет Петра Великого ИММиТ Варгасов Н.Р. Современные конструкционные материалы Санкт-Петербург 2015 г

Слайд 2

Описание слайда:

Лекция 1 Основные свойства и классификация конструкционных материалов

Слайд 3

Описание слайда:

Содержание 1. Свойства материалов и конструирование изделий. 2. Классификация материалов. 3. Заключение

Слайд 4

Описание слайда:

Введение Процесс создания новых машин и оборудования сегодня происходит быстрее, чем когда-либо ранее в истории человечества. Причем разработка и предложение новых материалов рассматривается как фундамент, на котором основаны конструкторские и технологические инновации практически во всех отраслях техники. Современный конструктор должен иметь представление о свойствах и традиционных, и новых материалов. Причем часто в новых конструкциях используют замену, например, металлической детали на деталь из неметаллического материала (полимера или керамики), что сопровождается изменением ее конструкции с целью предельно использовать преимущества нового материала. Таким образом, современный инженер должен уметь сравнивать и точно оценивать комплекс свойств конкурирующих материалов в зависимости от химического состава и структуры материала. Свойства = состав + структура

Слайд 5

Описание слайда:

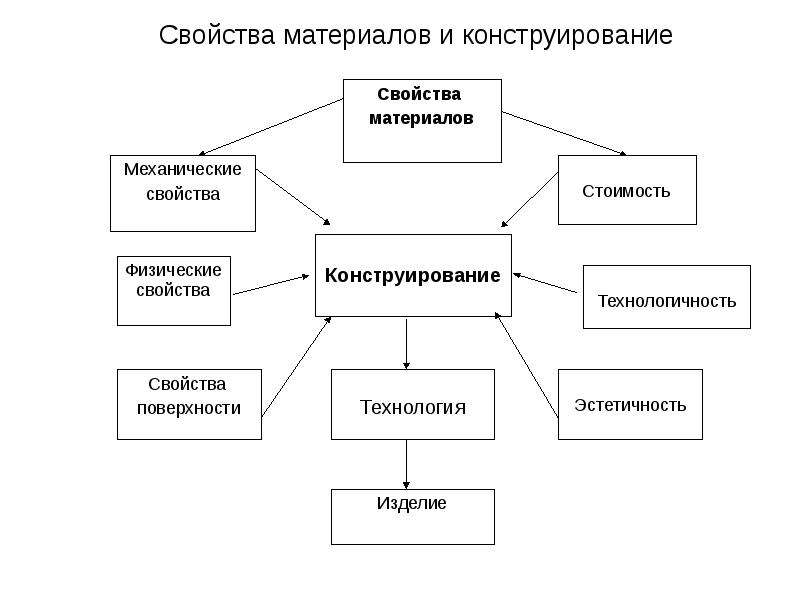

Свойства материалов и конструирование

Слайд 6

Описание слайда:

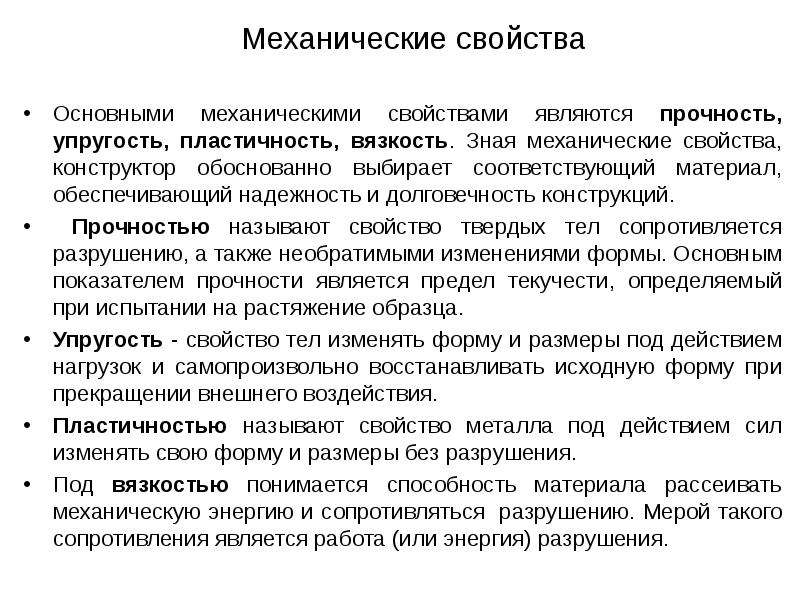

Механические свойства Основными механическими свойствами являются прочность, упругость, пластичность, вязкость. Зная механические свойства, конструктор обоснованно выбирает соответствующий материал, обеспечивающий надежность и долговечность конструкций. Прочностью называют свойство твердых тел сопротивляется разрушению, а также необратимыми изменениями формы. Основным показателем прочности является предел текучести, определяемый при испытании на растяжение образца. Упругость - свойство тел изменять форму и размеры под действием нагрузок и самопроизвольно восстанавливать исходную форму при прекращении внешнего воздействия. Пластичностью называют свойство металла под действием сил изменять свою форму и размеры без разрушения. Под вязкостью понимается способность материала рассеивать механическую энергию и сопротивляться разрушению. Мерой такого сопротивления является работа (или энергия) разрушения.

Слайд 7

Описание слайда:

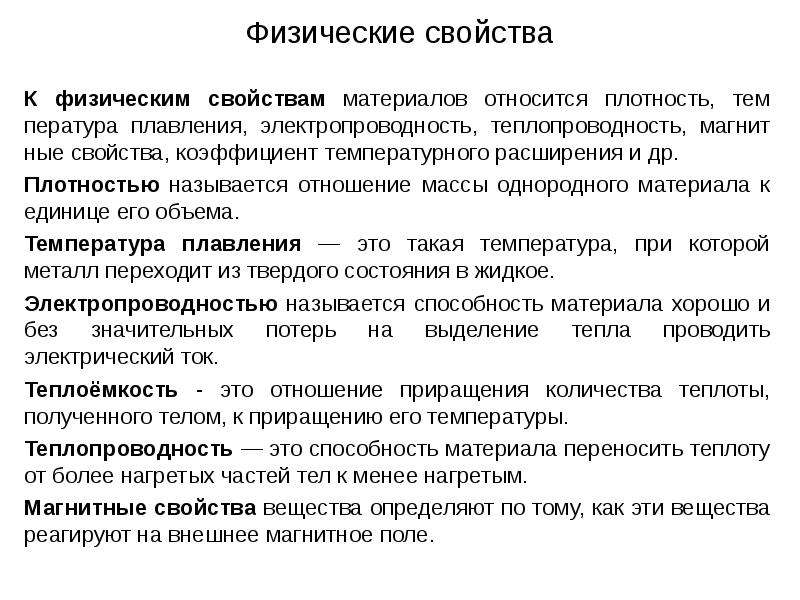

Физические свойства К физическим свойствам материалов относится плотность, температура плавления, электропроводность, теплопроводность, магнитные свойства, коэффициент температурного расширения и др. Плотностью называется отношение массы однородного материала к единице его объема. Температура плавления — это такая температура, при которой металл переходит из твердого состояния в жидкое. Электропроводностью называется способность материала хорошо и без значительных потерь на выделение тепла проводить электрический ток. Теплоёмкость - это отношение приращения количества теплоты, полученного телом, к приращению его температуры. Теплопроводность — это способность материала переносить теплоту от более нагретых частей тел к менее нагретым. Магнитные свойства вещества определяют по тому, как эти вещества реагируют на внешнее магнитное поле.

Слайд 8

Описание слайда:

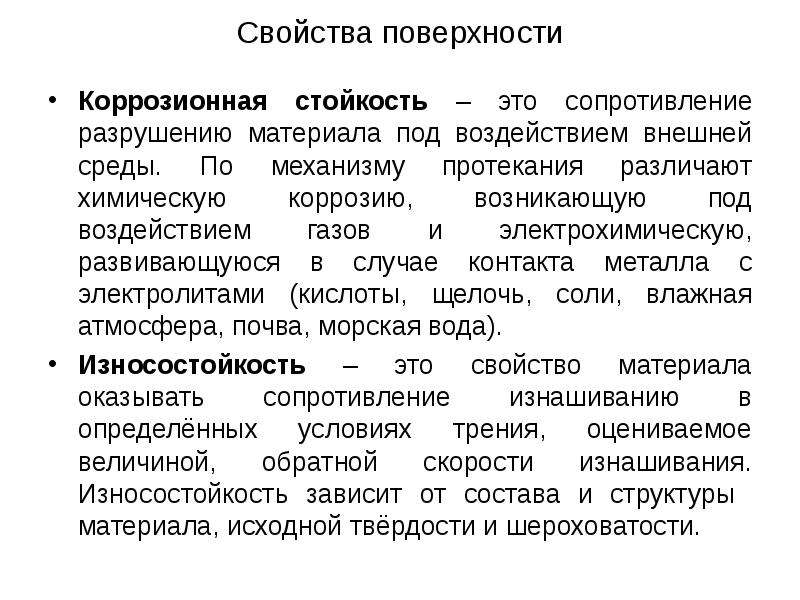

Свойства поверхности Коррозионная стойкость – это сопротивление разрушению материала под воздействием внешней среды. По механизму протекания различают химическую коррозию, возникающую под воздействием газов и электрохимическую, развивающуюся в случае контакта металла с электролитами (кислоты, щелочь, соли, влажная атмосфера, почва, морская вода). Износостойкость – это свойство материала оказывать сопротивление изнашиванию в определённых условиях трения, оцениваемое величиной, обратной скорости изнашивания. Износостойкость зависит от состава и структуры материала, исходной твёрдости и шероховатости.

Слайд 9

Описание слайда:

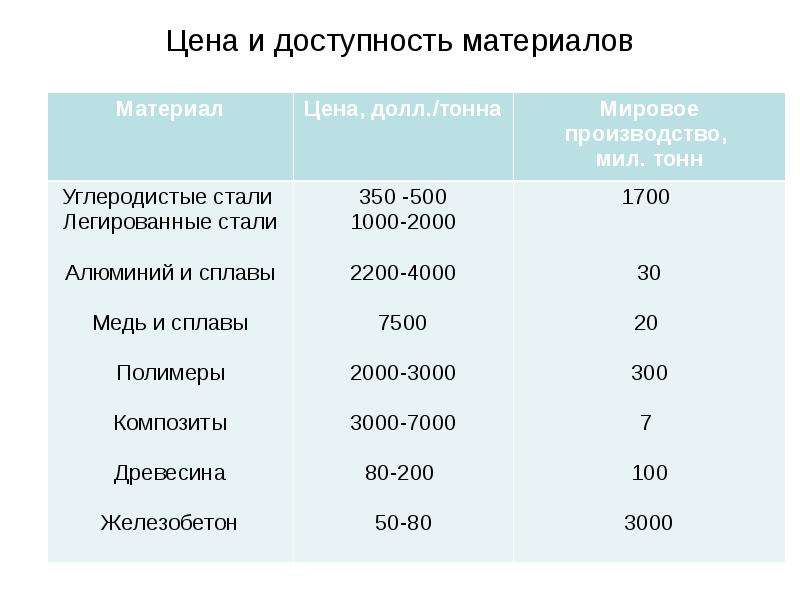

Цена и доступность материалов

Слайд 10

Описание слайда:

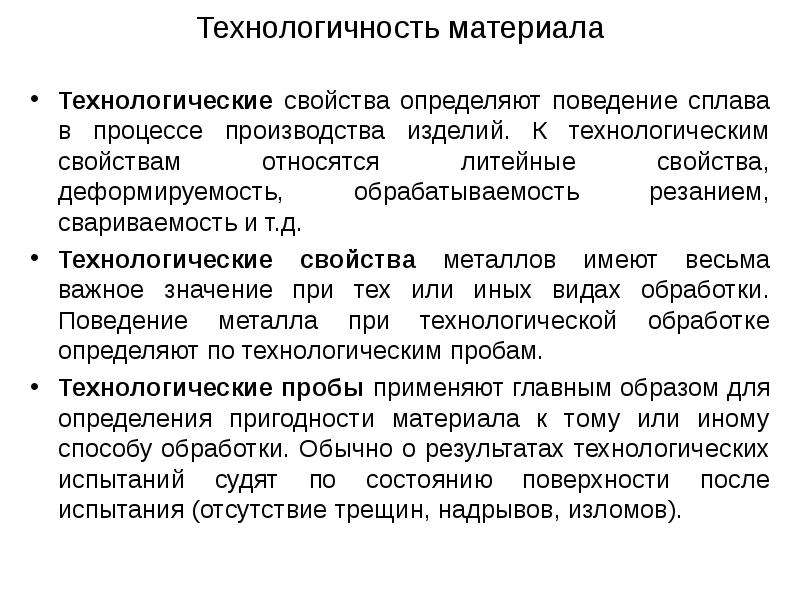

Технологичность материала Технологические свойства определяют поведение сплава в процессе производства изделий. К технологическим свойствам относятся литейные свойства, деформируемость, обрабатываемость резанием, свариваемость и т.д. Технологические свойства металлов имеют весьма важное значение при тех или иных видах обработки. Поведение металла при технологической обработке определяют по технологическим пробам. Технологические пробы применяют главным образом для определения пригодности материала к тому или иному способу обработки. Обычно о результатах технологических испытаний судят по состоянию поверхности после испытания (отсутствие трещин, надрывов, изломов).

Слайд 11

Описание слайда:

Эстетичность материала Эстетические свойства материалов и изделий делятся на две группы свойств: первая характеризует эстетическую взаимосочетаемость рассматриваемых материалов между собой, а также с окружающей средой; вторая, характеризующая эстетичность материала и изделия определяется их формой, цветом, фактурой, текстурой. Определяющими в восприятии эстетических качеств материалов и изделий являются интегральные сочетания формы и рельефа, контраста и нюанса, цвета и фактуры, фактуры и текстуры.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

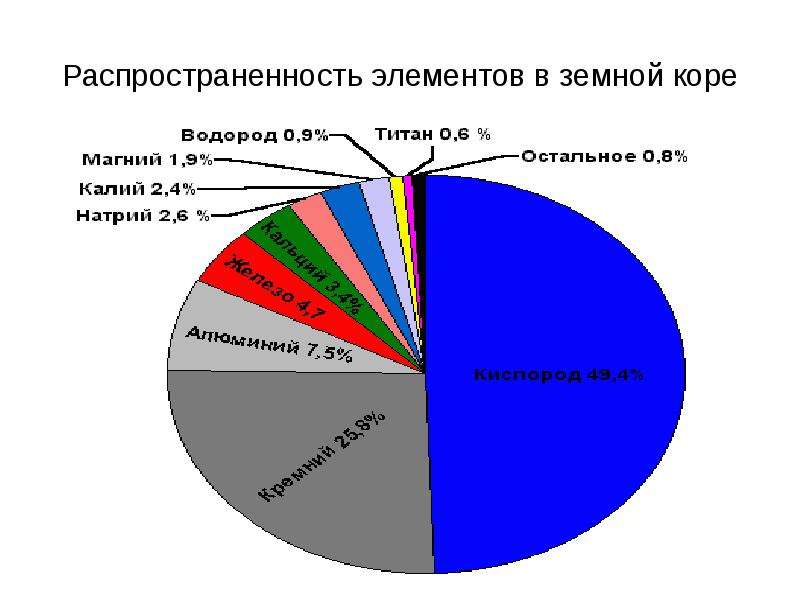

Распространенность элементов в земной коре

Слайд 14

Описание слайда:

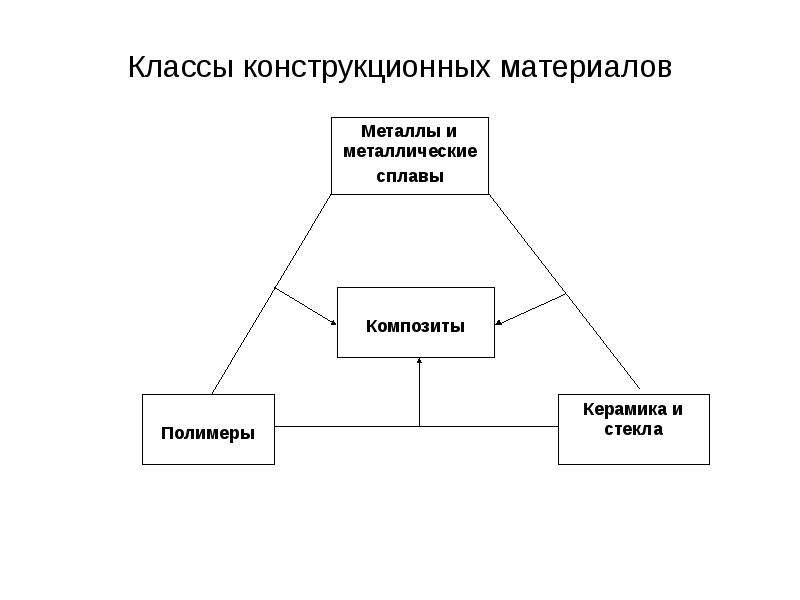

Классы конструкционных материалов

Слайд 15

Описание слайда:

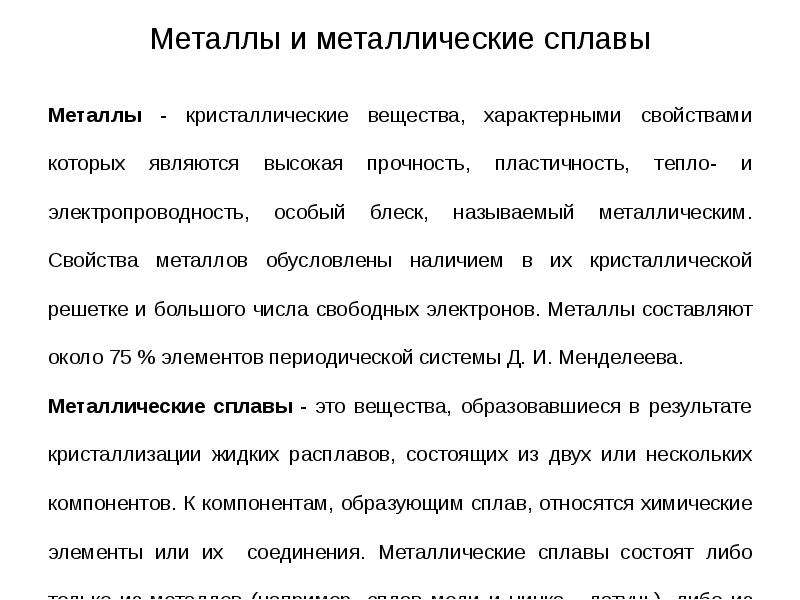

Металлы и металлические сплавы

Слайд 16

Описание слайда:

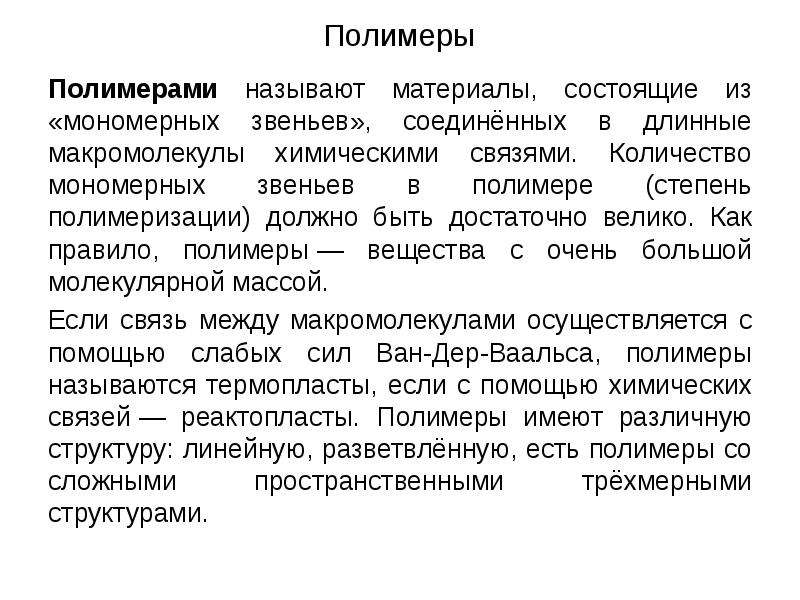

Полимеры Полимерами называют материалы, состоящие из «мономерных звеньев», соединённых в длинные макромолекулы химическими связями. Количество мономерных звеньев в полимере (степень полимеризации) должно быть достаточно велико. Как правило, полимеры — вещества с очень большой молекулярной массой. Если связь между макромолекулами осуществляется с помощью слабых сил Ван-Дер-Ваальса, полимеры называются термопласты, если с помощью химических связей — реактопласты. Полимеры имеют различную структуру: линейную, разветвлённую, есть полимеры со сложными пространственными трёхмерными структурами.

Слайд 17

Описание слайда:

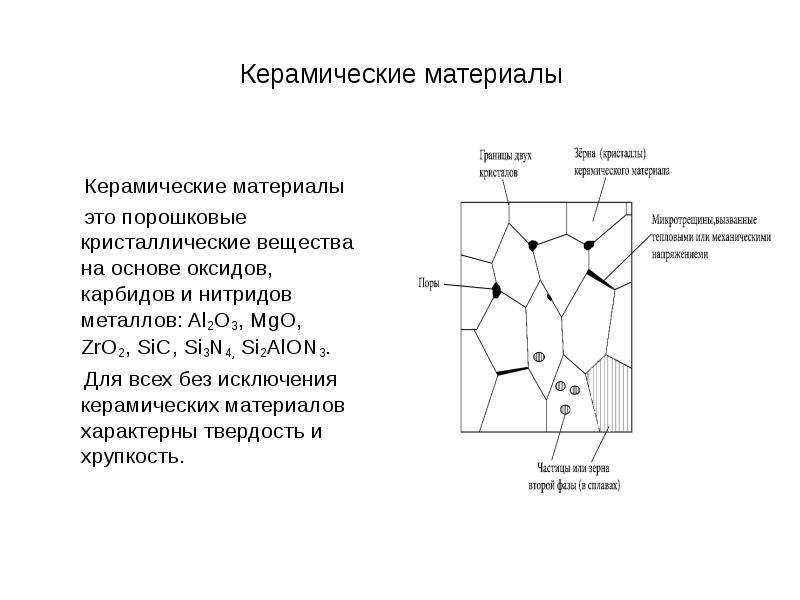

Керамические материалы Керамические материалы это порошковые кристаллические вещества на основе оксидов, карбидов и нитридов металлов: Al2O3, MgO, ZrO2, SiC, Si3N4, Si2AlON3. Для всех без исключения керамических материалов характерны твердость и хрупкость.

Слайд 18

Описание слайда:

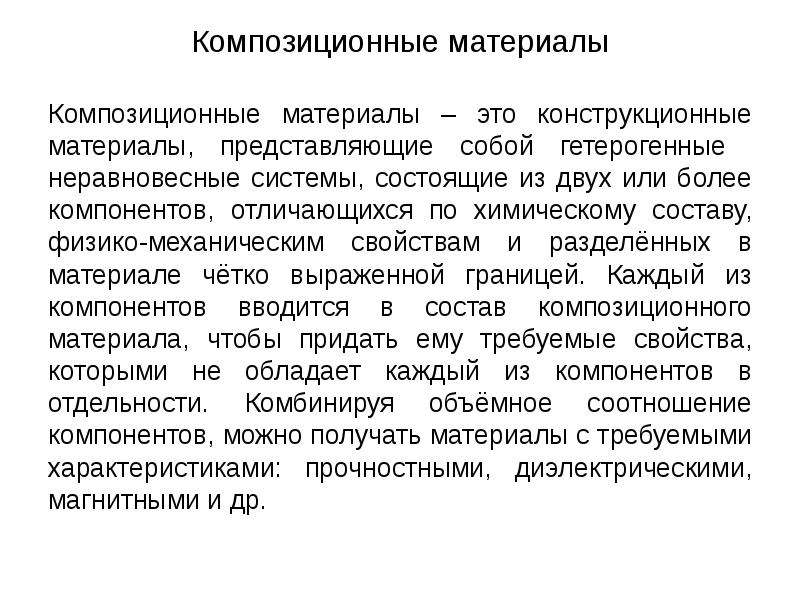

Композиционные материалы Композиционные материалы – это конструкционные материалы, представляющие собой гетерогенные неравновесные системы, состоящие из двух или более компонентов, отличающихся по химическому составу, физико-механическим свойствам и разделённых в материале чётко выраженной границей. Каждый из компонентов вводится в состав композиционного материала, чтобы придать ему требуемые свойства, которыми не обладает каждый из компонентов в отдельности. Комбинируя объёмное соотношение компонентов, можно получать материалы с требуемыми характеристиками: прочностными, диэлектрическими, магнитными и др.

Слайд 19

Описание слайда:

Композиционные материалы

Слайд 20

Описание слайда:

Свойства различных материалов

Слайд 21

Описание слайда:

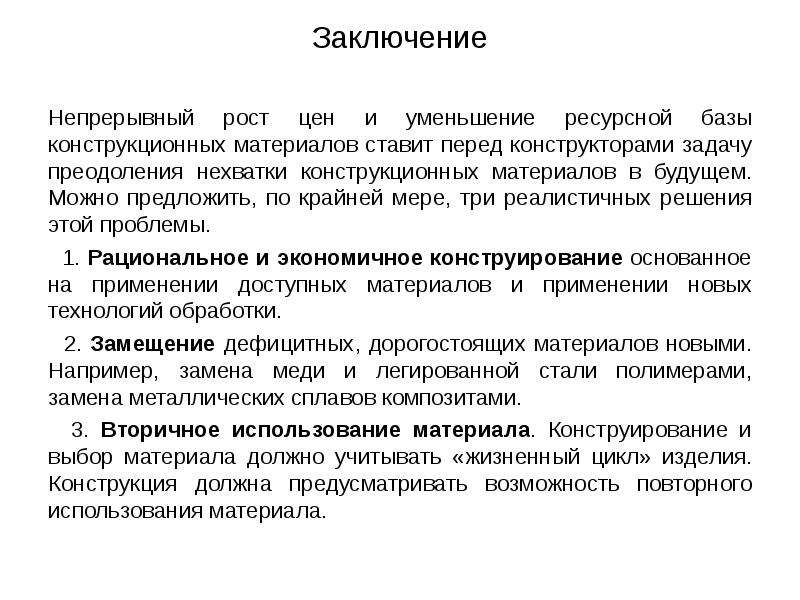

Заключение Непрерывный рост цен и уменьшение ресурсной базы конструкционных материалов ставит перед конструкторами задачу преодоления нехватки конструкционных материалов в будущем. Можно предложить, по крайней мере, три реалистичных решения этой проблемы. 1. Рациональное и экономичное конструирование основанное на применении доступных материалов и применении новых технологий обработки. 2. Замещение дефицитных, дорогостоящих материалов новыми. Например, замена меди и легированной стали полимерами, замена металлических сплавов композитами. 3. Вторичное использование материала. Конструирование и выбор материала должно учитывать «жизненный цикл» изделия. Конструкция должна предусматривать возможность повторного использования материала.
