Вы можете ознакомиться и скачать презентацию на тему Устойчивость узла нагрузки. Доклад-сообщение содержит 25 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Устойчивость узла нагрузки

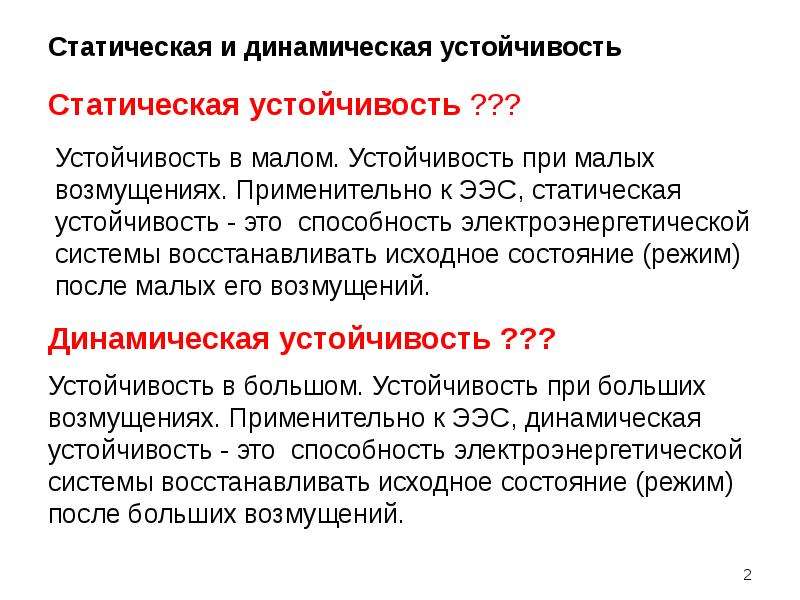

Слайд 2

Описание слайда:

Статическая и динамическая устойчивость Статическая устойчивость ???

Слайд 3

Описание слайда:

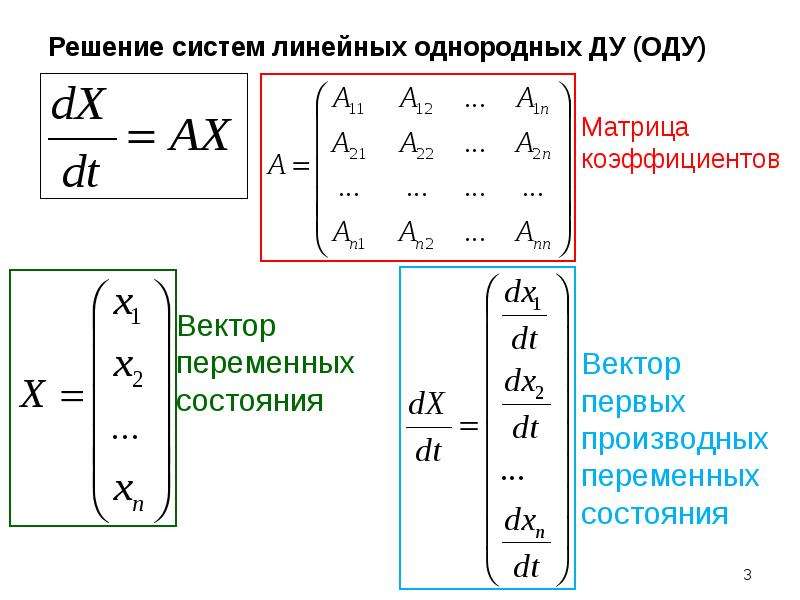

Решение систем линейных однородных ДУ (ОДУ)

Слайд 4

Описание слайда:

Решение систем линейных ОДУ

Слайд 5

Описание слайда:

Собственные числа и вектора Собственный вектор матрицы – вектор, умножение матрицы на который дает тот же вектор, умноженный на некоторое число, называемое собственным числом матрицы.

Слайд 6

Описание слайда:

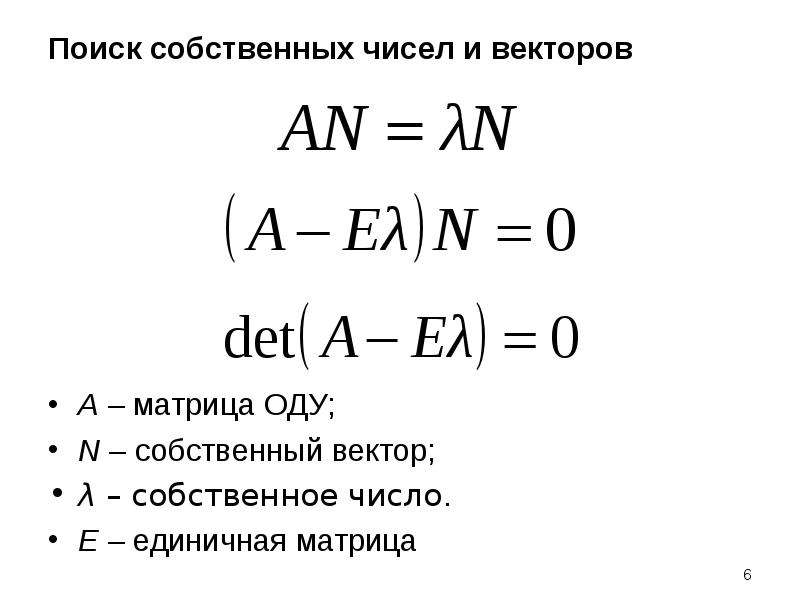

Поиск собственных чисел и векторов

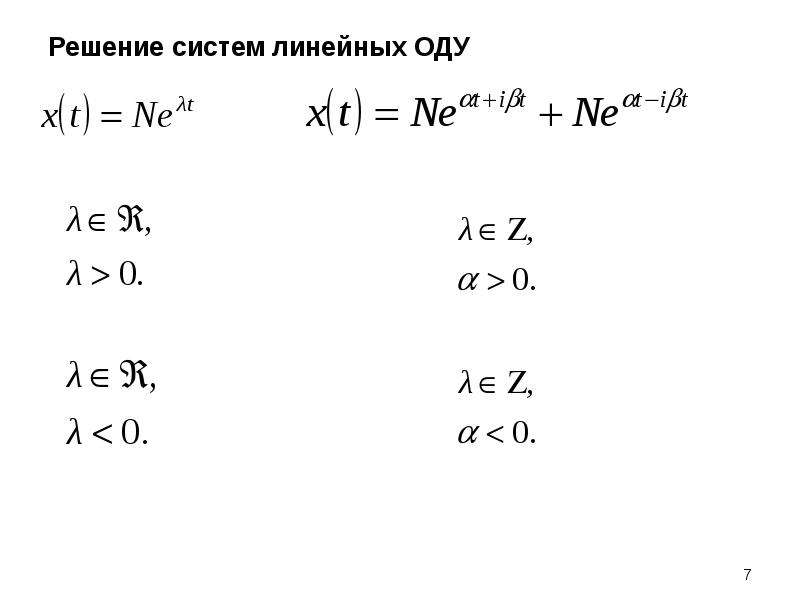

Слайд 7

Описание слайда:

Решение систем линейных ОДУ

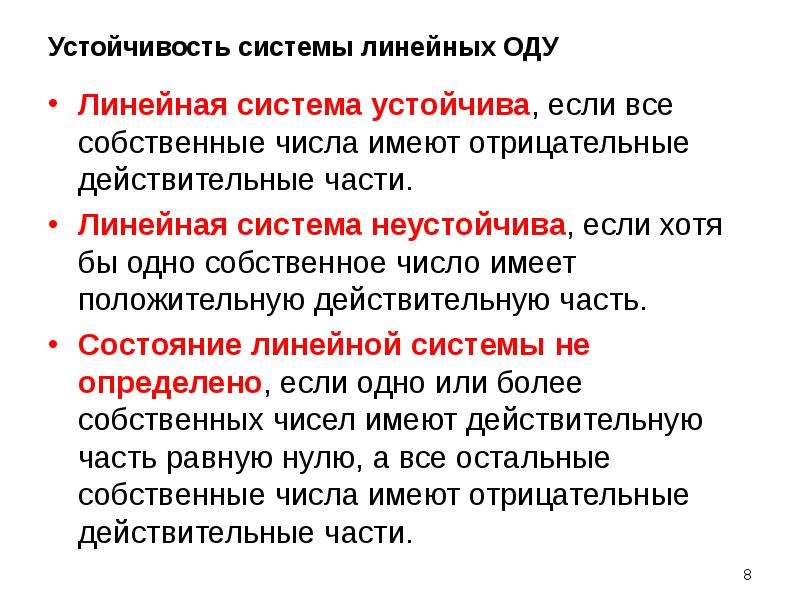

Слайд 8

Описание слайда:

Устойчивость системы линейных ОДУ Линейная система устойчива, если все собственные числа имеют отрицательные действительные части. Линейная система неустойчива, если хотя бы одно собственное число имеет положительную действительную часть. Состояние линейной системы не определено, если одно или более собственных чисел имеют действительную часть равную нулю, а все остальные собственные числа имеют отрицательные действительные части.

Слайд 9

Описание слайда:

Анализ устойчивости системы нелинейных ДУ

Слайд 10

Описание слайда:

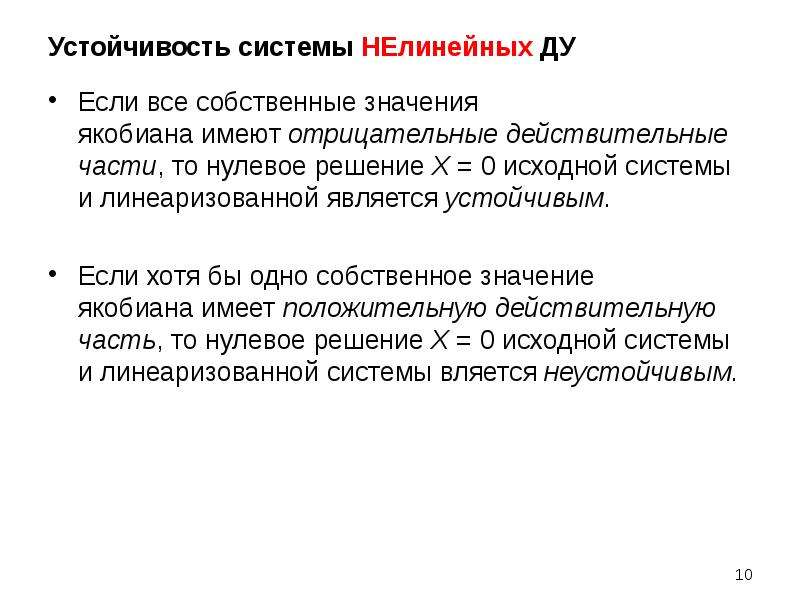

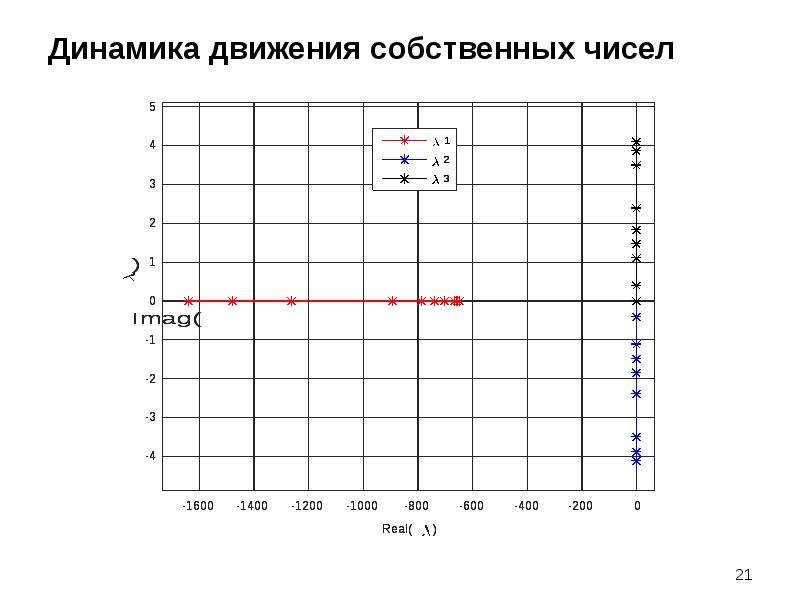

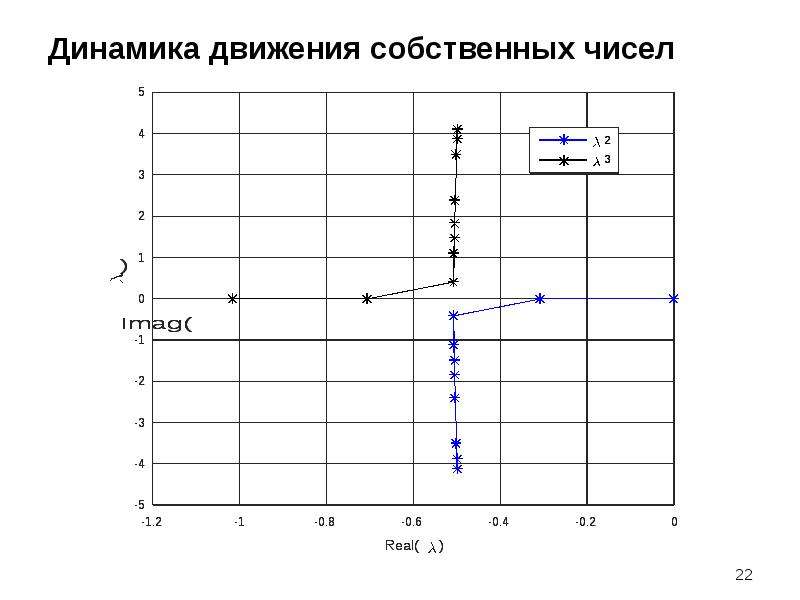

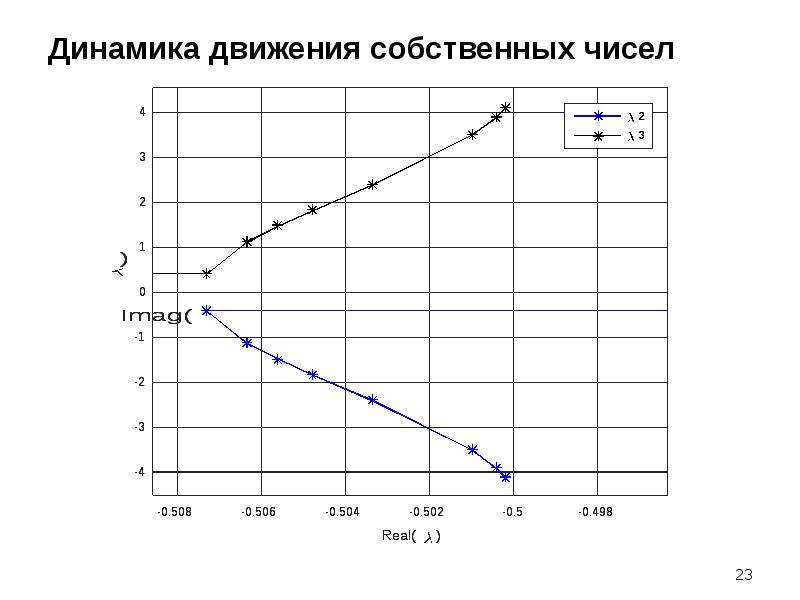

Устойчивость системы НЕлинейных ДУ Если все собственные значения якобиана имеют отрицательные действительные части, то нулевое решение X = 0 исходной системы и линеаризованной является устойчивым. Если хотя бы одно собственное значение якобиана имеет положительную действительную часть, то нулевое решение X = 0 исходной системы и линеаризованной системы вляется неустойчивым.

Слайд 11

Описание слайда:

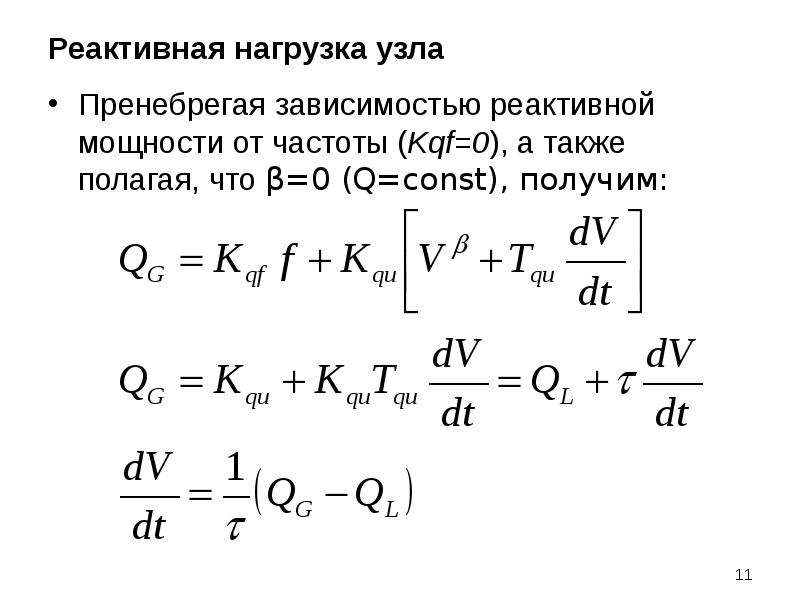

Реактивная нагрузка узла Пренебрегая зависимостью реактивной мощности от частоты (Kqf=0), а также полагая, что β=0 (Q=const), получим:

Слайд 12

Описание слайда:

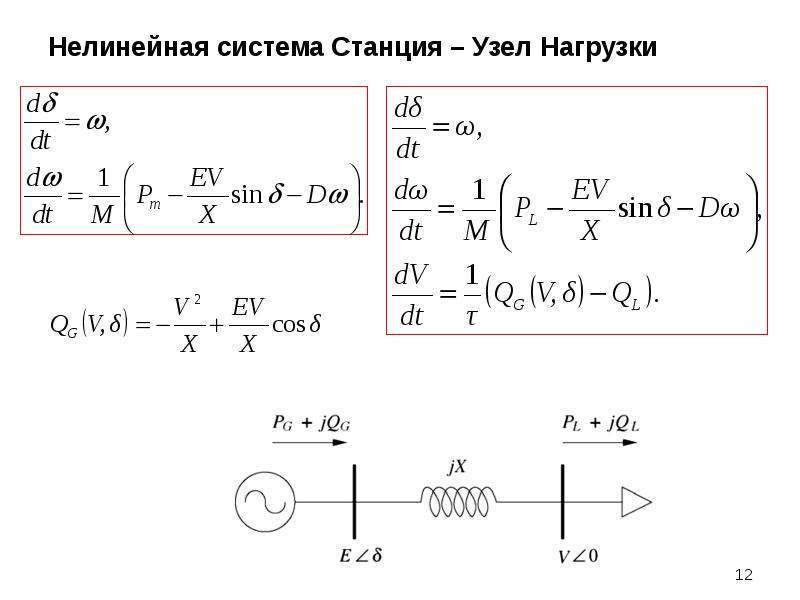

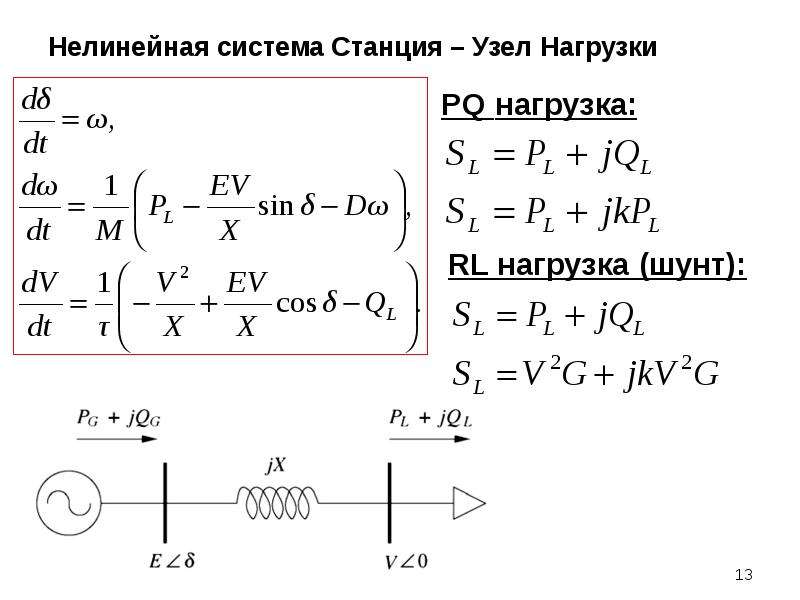

Нелинейная система Станция – Узел Нагрузки

Слайд 13

Описание слайда:

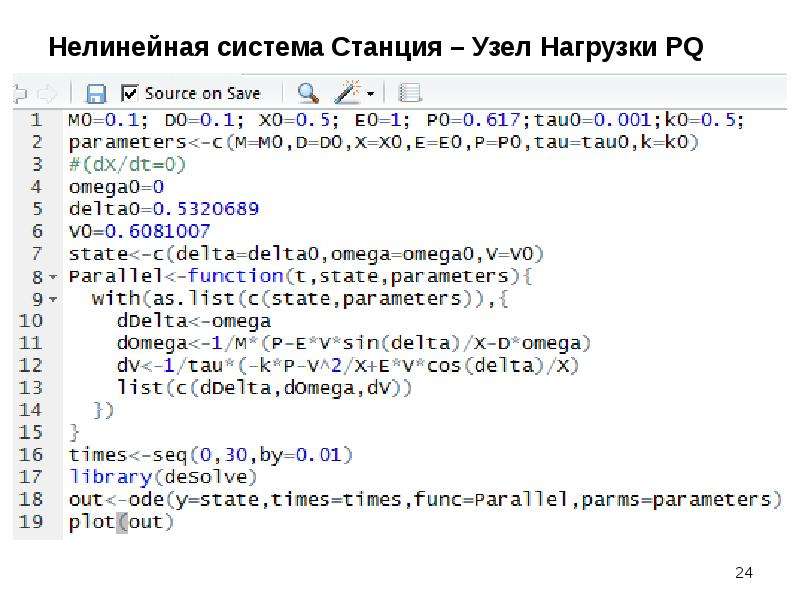

Нелинейная система Станция – Узел Нагрузки PQ нагрузка:

Слайд 14

Описание слайда:

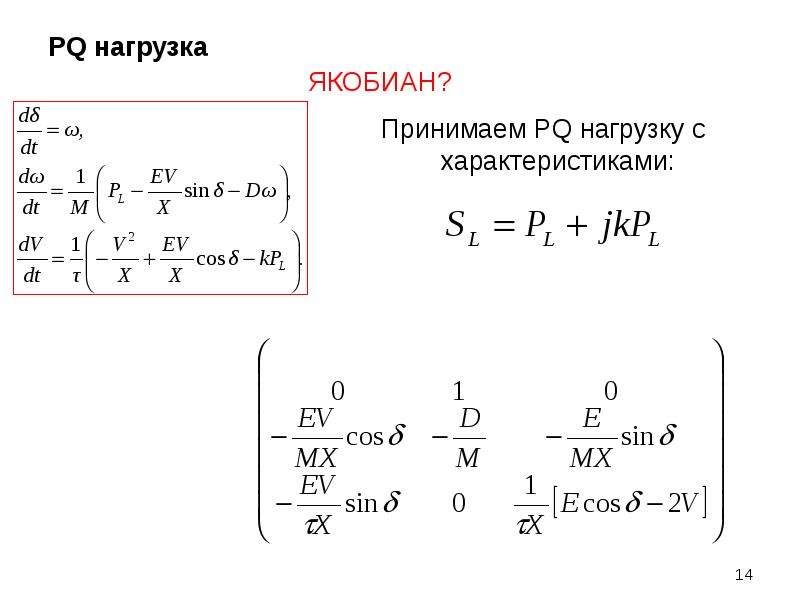

PQ нагрузка ЯКОБИАН?

Слайд 15

Описание слайда:

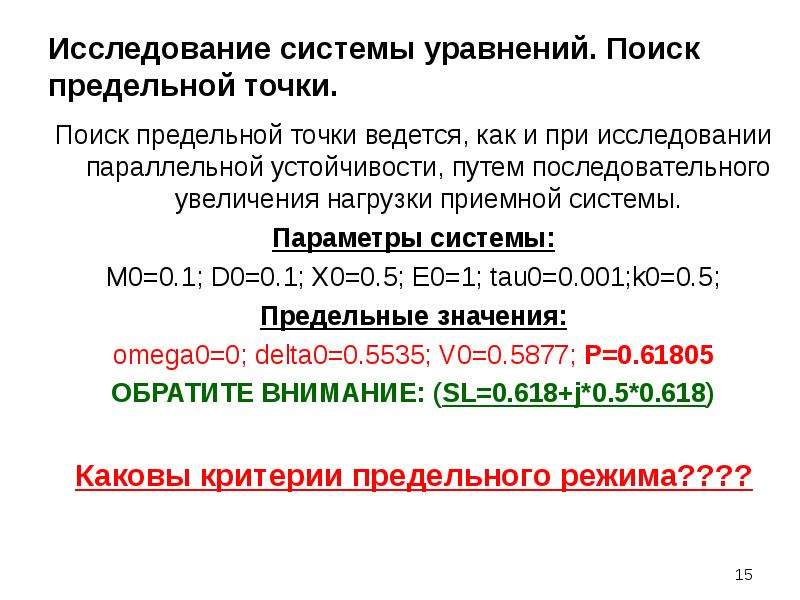

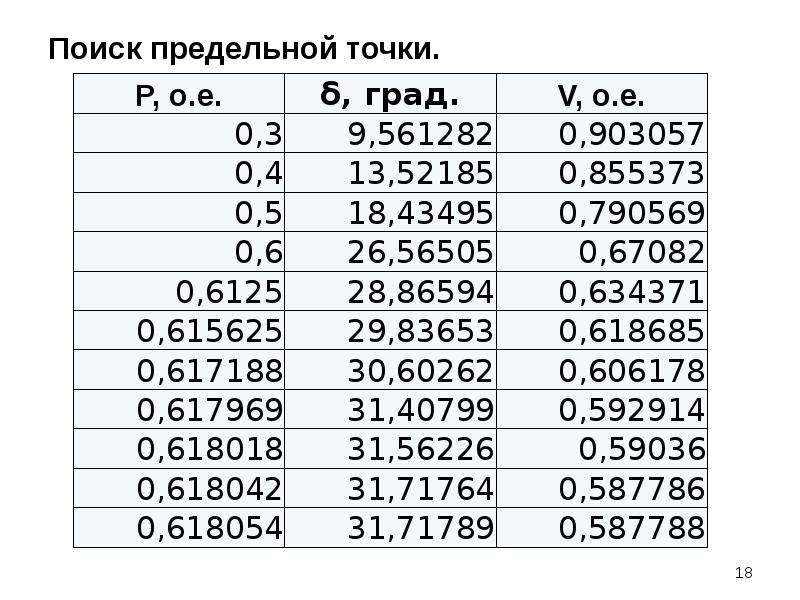

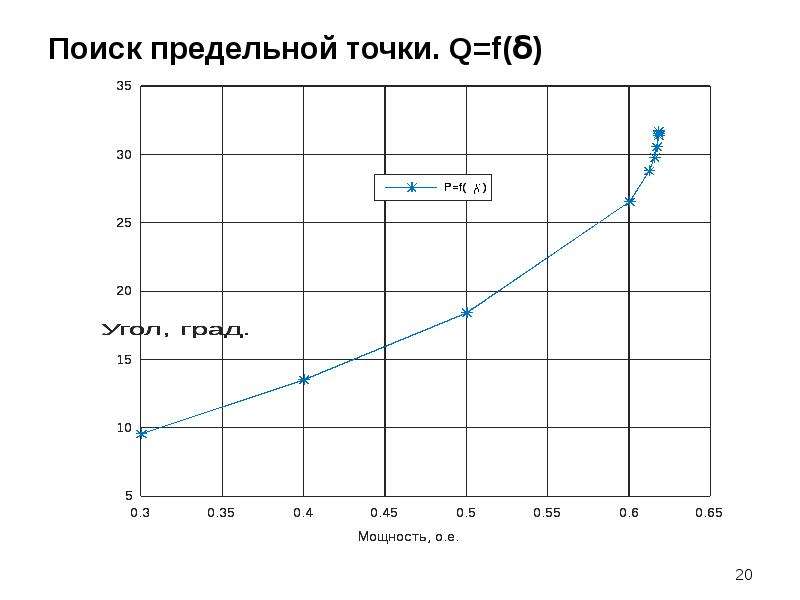

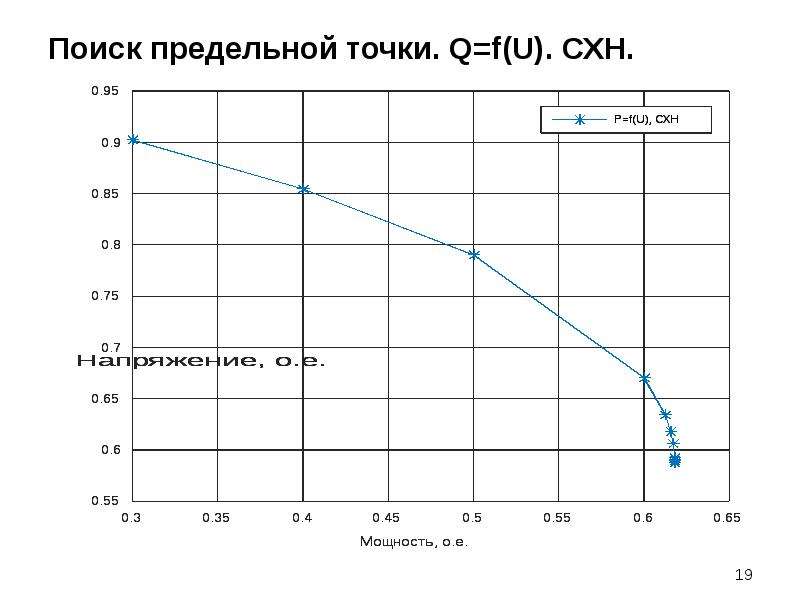

Исследование системы уравнений. Поиск предельной точки. Поиск предельной точки ведется, как и при исследовании параллельной устойчивости, путем последовательного увеличения нагрузки приемной системы. Параметры системы: M0=0.1; D0=0.1; X0=0.5; E0=1; tau0=0.001;k0=0.5; Предельные значения: omega0=0; delta0=0.5535; V0=0.5877; P=0.61805 ОБРАТИТЕ ВНИМАНИЕ: (SL=0.618+j*0.5*0.618) Каковы критерии предельного режима????

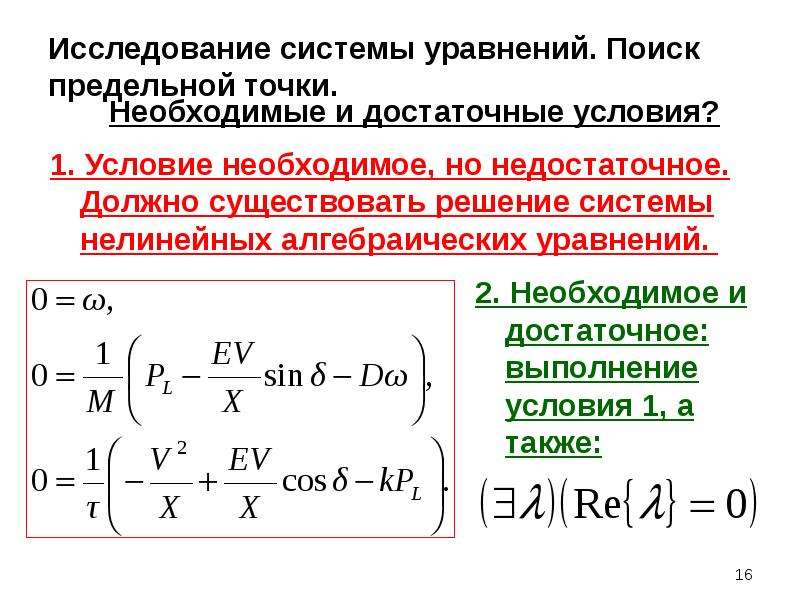

Слайд 16

Описание слайда:

Исследование системы уравнений. Поиск предельной точки. Необходимые и достаточные условия?

Слайд 17

Описание слайда:

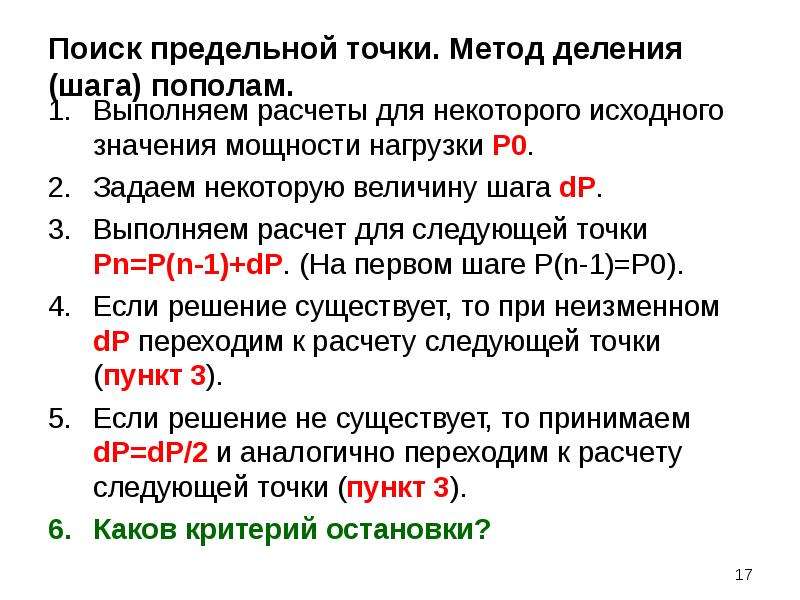

Поиск предельной точки. Метод деления (шага) пополам. Выполняем расчеты для некоторого исходного значения мощности нагрузки P0. Задаем некоторую величину шага dP. Выполняем расчет для следующей точки Pn=P(n-1)+dP. (На первом шаге P(n-1)=P0). Если решение существует, то при неизменном dP переходим к расчету следующей точки (пункт 3). Если решение не существует, то принимаем dP=dP/2 и аналогично переходим к расчету следующей точки (пункт 3). Каков критерий остановки?
