Устойчивость узла нагрузки

Слайд 2

Описание слайда:

Задание на понедельник!!! Записать Якобиан для шунтовой нагрузки! Система нелинейных уравнений:

Слайд 3

Описание слайда:

Решение. Якобиан, шунтовая нагрузка.

Слайд 4

Описание слайда:

Станция – узел нагрузки. PQ нагрузка

Слайд 5

Описание слайда:

Поиск предельной точки. Станция-узел нагрузки. PQ – нагрузка.

Слайд 6

Описание слайда:

Динамика движения собственных чисел

Слайд 7

Описание слайда:

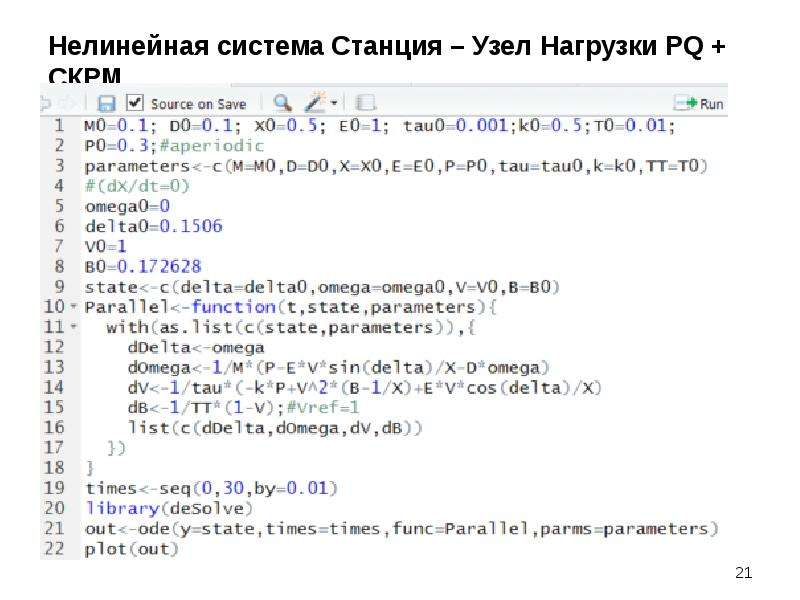

Нелинейная система Станция – Узел Нагрузки PQ

Слайд 8

Описание слайда:

Нелинейная система Станция – Узел Нагрузки PQ

Слайд 9

Описание слайда:

Нелинейная система Станция – Узел Нагрузки PQ. Увеличение нагрузки 0.617188 -> 0.61805

Слайд 10

Описание слайда:

Нелинейная система Станция – Узел Нагрузки PQ. Снижение нагрузки 0.617188 -> 0.6

Слайд 11

Описание слайда:

Устойчивость узла нагрузки. Статическая колебательная неустойчивость

Слайд 12

Описание слайда:

Устройство компенсации реактивной мощности.

Слайд 13

Описание слайда:

Устройство компенсации реактивной мощности. Якобиан?

Слайд 14

Описание слайда:

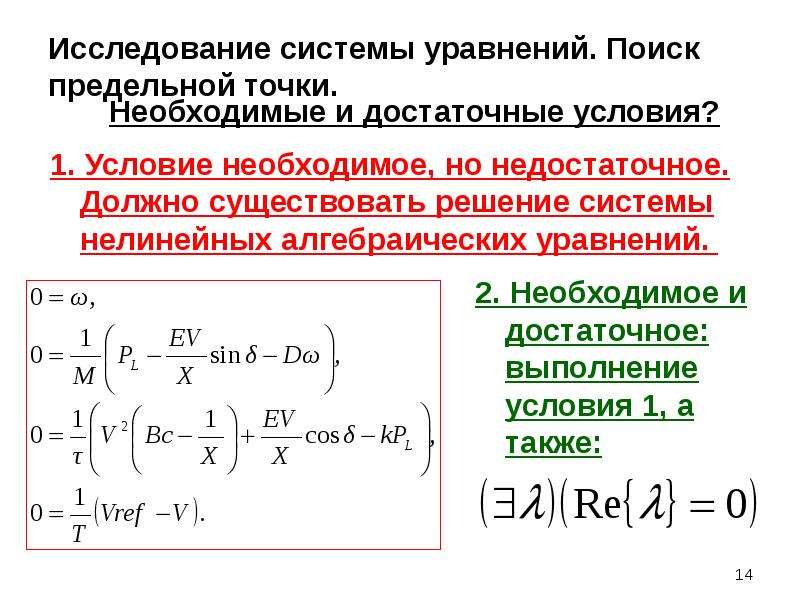

Исследование системы уравнений. Поиск предельной точки. Необходимые и достаточные условия?

Слайд 15

Описание слайда:

Исследование системы уравнений. Поиск предельной точки. Метод деления шага пополам.

Слайд 16

Описание слайда:

Исследование системы уравнений. Поиск предельной точки. Поиск предельной точки ведется путем последовательного увеличения нагрузки приемной системы. Параметры системы: M0=0.1; D0=0.1; X0=0.5; E0=1; tau0=0.001;k0=0.5; Vref=1 (уставка САУ) Предельные значения: omega0=0; delta0= 45,00377; V0=Vref=1; P=1,414307; Bc=1,29 ОБРАТИТЕ ВНИМАНИЕ: (SL=1,414+j*0.5*1,414) СРАВНИТЕ С РЕЗУЛЬТАТАМИ БЕЗ СКРМ: omega0=0; delta0= 31,71789; V0=0.5877; P=0.61805 ОБРАТИТЕ ВНИМАНИЕ: (SL=0.618+j*0.5*0.618)
