Слайд 1





КРИСТАЛЛЫ
Описание слайда:
КРИСТАЛЛЫ

Слайд 2





ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА:
Выращивание монокристаллов поваренной соли, медного купороса, алюмокалиевых квасцов из перенасыщенных водных растворов.


Наблюдение за скоростью роста монокристаллов, в зависимости от частоты приготовления новых перенасыщенных растворов.


Изучение особенностей роста монокристаллов правильной формы.


Изучение формы полученных кристаллов и определение видов дефектов структуры реальных кристаллов.
Описание слайда:
ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА: Выращивание монокристаллов поваренной соли, медного купороса, алюмокалиевых квасцов из перенасыщенных водных растворов. Наблюдение за скоростью роста монокристаллов, в зависимости от частоты приготовления новых перенасыщенных растворов. Изучение особенностей роста монокристаллов правильной формы. Изучение формы полученных кристаллов и определение видов дефектов структуры реальных кристаллов.

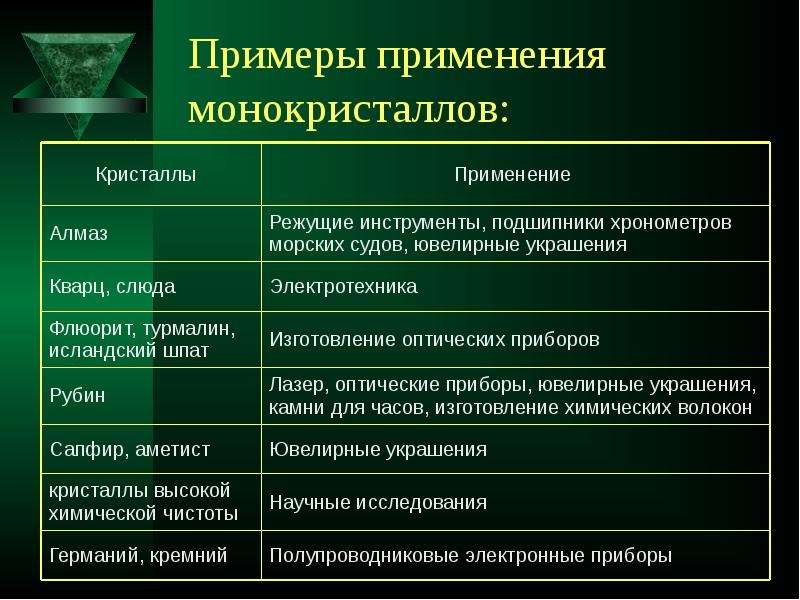

Слайд 3





Примеры применения монокристаллов:
Описание слайда:
Примеры применения монокристаллов:

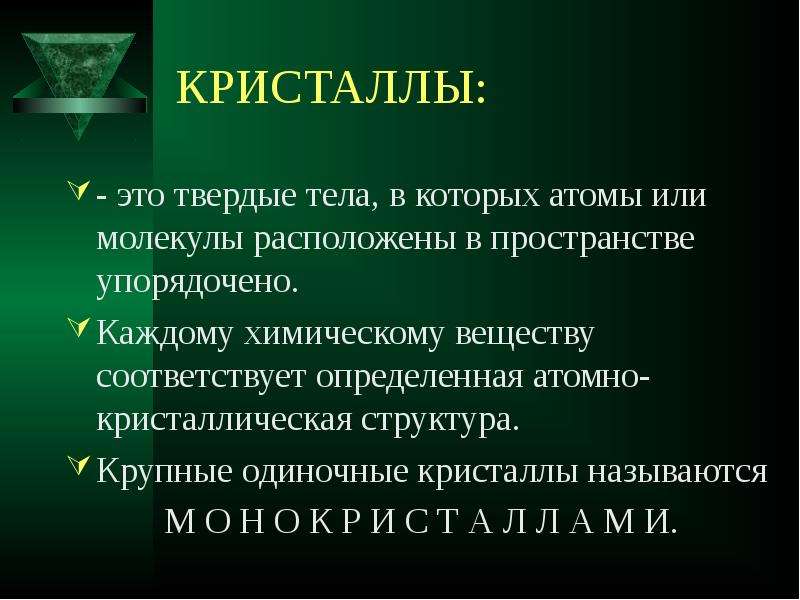

Слайд 4





КРИСТАЛЛЫ:
- это твердые тела, в которых атомы или молекулы расположены в пространстве упорядочено.
Каждому химическому веществу соответствует определенная атомно-кристаллическая структура.
Крупные одиночные кристаллы называются
           М О Н О К Р И С Т А Л Л А М И.
Описание слайда:
КРИСТАЛЛЫ: - это твердые тела, в которых атомы или молекулы расположены в пространстве упорядочено. Каждому химическому веществу соответствует определенная атомно-кристаллическая структура. Крупные одиночные кристаллы называются М О Н О К Р И С Т А Л Л А М И.

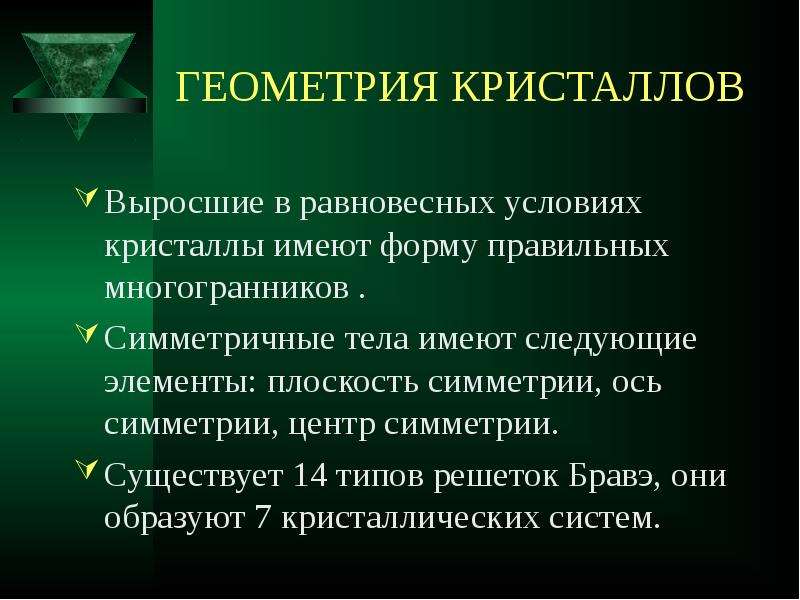

Слайд 5





ГЕОМЕТРИЯ КРИСТАЛЛОВ
Выросшие в равновесных условиях кристаллы имеют форму правильных многогранников .
Симметричные тела имеют следующие элементы: плоскость симметрии, ось симметрии, центр симметрии.
Существует 14 типов решеток Бравэ, они образуют 7 кристаллических систем.
Описание слайда:
ГЕОМЕТРИЯ КРИСТАЛЛОВ Выросшие в равновесных условиях кристаллы имеют форму правильных многогранников . Симметричные тела имеют следующие элементы: плоскость симметрии, ось симметрии, центр симметрии. Существует 14 типов решеток Бравэ, они образуют 7 кристаллических систем.

Слайд 6

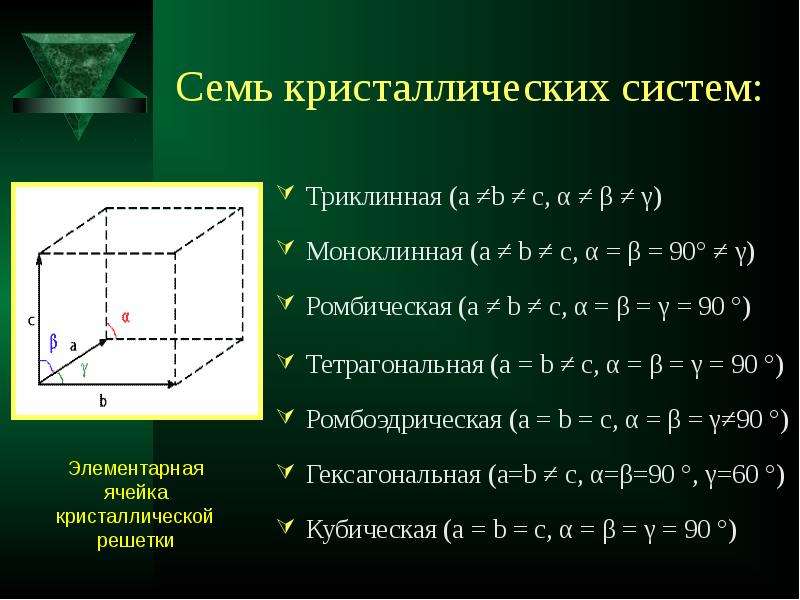

Семь кристаллических систем:
Триклинная (a ≠b ≠ c, α ≠ β ≠ γ)
Моноклинная (a ≠ b ≠ c, α = β = 90° ≠ γ)
Ромбическая (a ≠ b ≠ c, α = β = γ = 90 °)
Тетрагональная (a = b ≠ c, α = β = γ = 90 °)
Ромбоэдрическая (a = b = c, α = β = γ≠90 °)
Гексагональная (a=b ≠ c, α=β=90 °, γ=60 °)
Кубическая (a = b = c, α = β = γ = 90 °)
Описание слайда:
Семь кристаллических систем: Триклинная (a ≠b ≠ c, α ≠ β ≠ γ) Моноклинная (a ≠ b ≠ c, α = β = 90° ≠ γ) Ромбическая (a ≠ b ≠ c, α = β = γ = 90 °) Тетрагональная (a = b ≠ c, α = β = γ = 90 °) Ромбоэдрическая (a = b = c, α = β = γ≠90 °) Гексагональная (a=b ≠ c, α=β=90 °, γ=60 °) Кубическая (a = b = c, α = β = γ = 90 °)

Слайд 7





Выдающийся русский кристаллограф Евграф Степанович Федоров установил, что в природе может существовать 230 различных кристаллических решеток.
Выдающийся русский кристаллограф Евграф Степанович Федоров установил, что в природе может существовать 230 различных кристаллических решеток.
Кристаллы могут иметь форму различных призм и пирамид, в основании которых могут лежать только правильный треугольник, квадрат, параллелограмм и шестиугольник.
Описание слайда:
Выдающийся русский кристаллограф Евграф Степанович Федоров установил, что в природе может существовать 230 различных кристаллических решеток. Выдающийся русский кристаллограф Евграф Степанович Федоров установил, что в природе может существовать 230 различных кристаллических решеток. Кристаллы могут иметь форму различных призм и пирамид, в основании которых могут лежать только правильный треугольник, квадрат, параллелограмм и шестиугольник.

Слайд 8

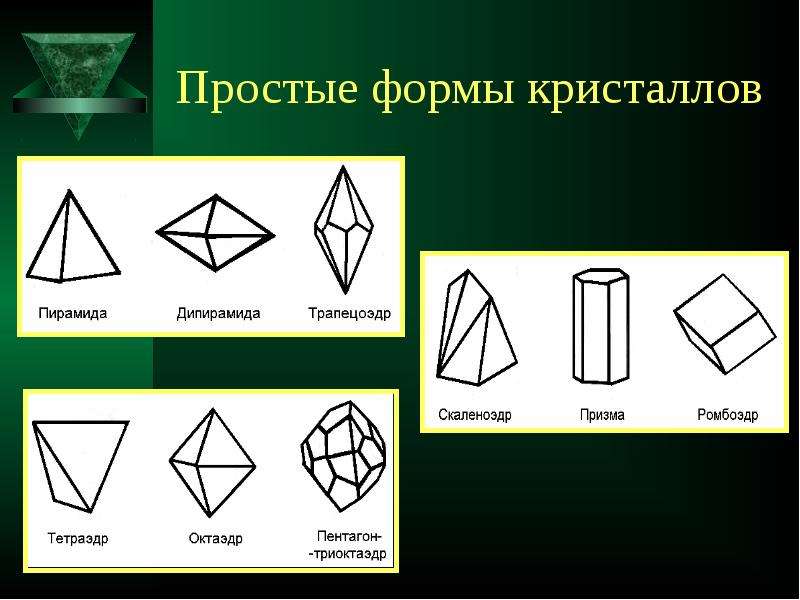

Простые формы кристаллов
Описание слайда:
Простые формы кристаллов

Слайд 9





Получение монокристаллов.
   Крупные совершенные монокристаллы выращивают из пересыщенных растворов и перегретых расплавов, вводя в них небольшие затравочные кристаллики, не допуская самопроизвольного зарождения.
Описание слайда:
Получение монокристаллов. Крупные совершенные монокристаллы выращивают из пересыщенных растворов и перегретых расплавов, вводя в них небольшие затравочные кристаллики, не допуская самопроизвольного зарождения.

Слайд 10

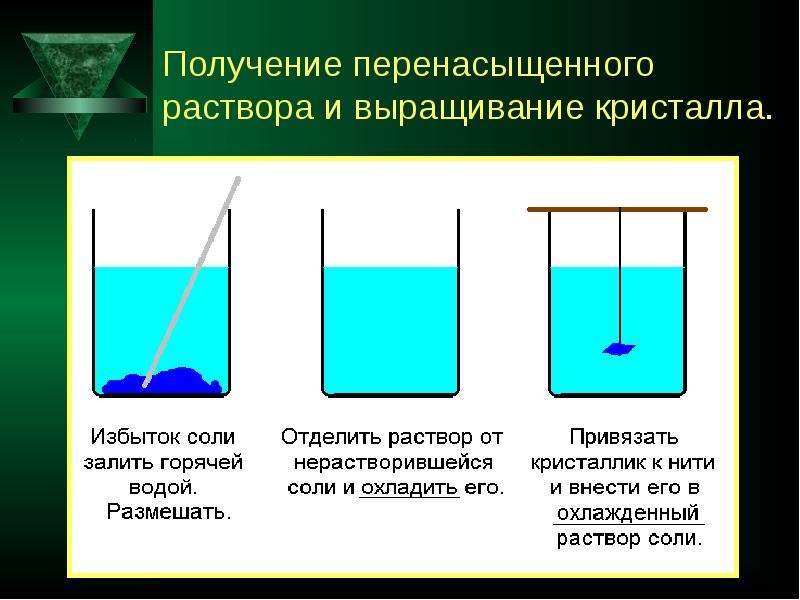

Получение перенасыщенного раствора и выращивание кристалла.
Описание слайда:
Получение перенасыщенного раствора и выращивание кристалла.

Слайд 11

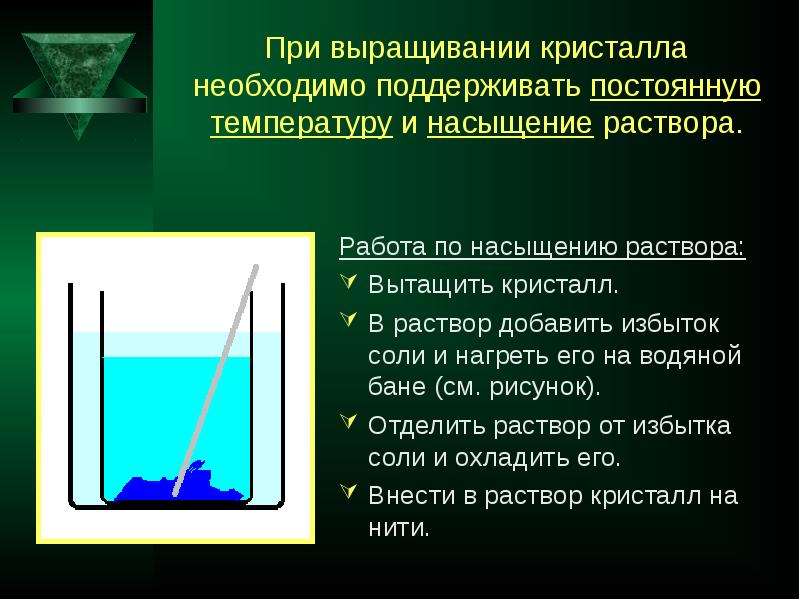

При выращивании кристалла необходимо поддерживать постоянную температуру и насыщение раствора.
Работа по насыщению раствора:
Вытащить кристалл.
В раствор добавить избыток соли и нагреть его на водяной бане (см. рисунок).
Отделить раствор от избытка соли и охладить его.
Внести в раствор кристалл на нити.
Описание слайда:
При выращивании кристалла необходимо поддерживать постоянную температуру и насыщение раствора. Работа по насыщению раствора: Вытащить кристалл. В раствор добавить избыток соли и нагреть его на водяной бане (см. рисунок). Отделить раствор от избытка соли и охладить его. Внести в раствор кристалл на нити.

Слайд 12





Выращивание кристаллов:

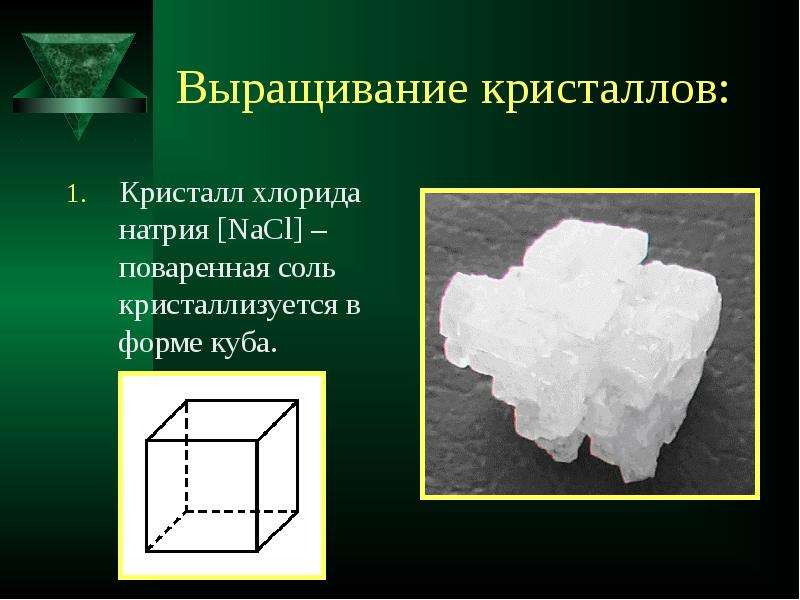

Кристалл хлорида натрия [NaCl] – поваренная соль кристаллизуется в форме куба.
Описание слайда:
Выращивание кристаллов: Кристалл хлорида натрия [NaCl] – поваренная соль кристаллизуется в форме куба.

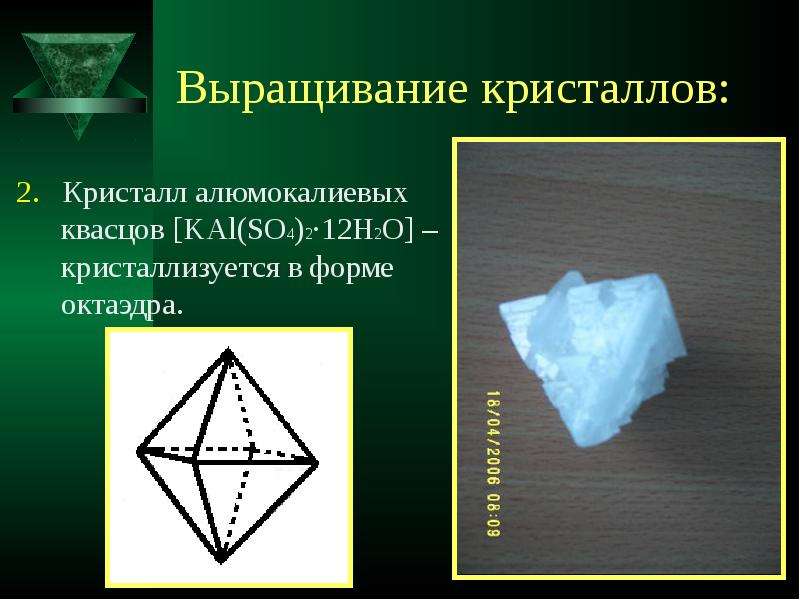

Слайд 13





Выращивание кристаллов:
 2.   Кристалл алюмокалиевых квасцов [KAl(SO4)2·12H2O] – кристаллизуется в форме октаэдра.
Описание слайда:
Выращивание кристаллов: 2. Кристалл алюмокалиевых квасцов [KAl(SO4)2·12H2O] – кристаллизуется в форме октаэдра.

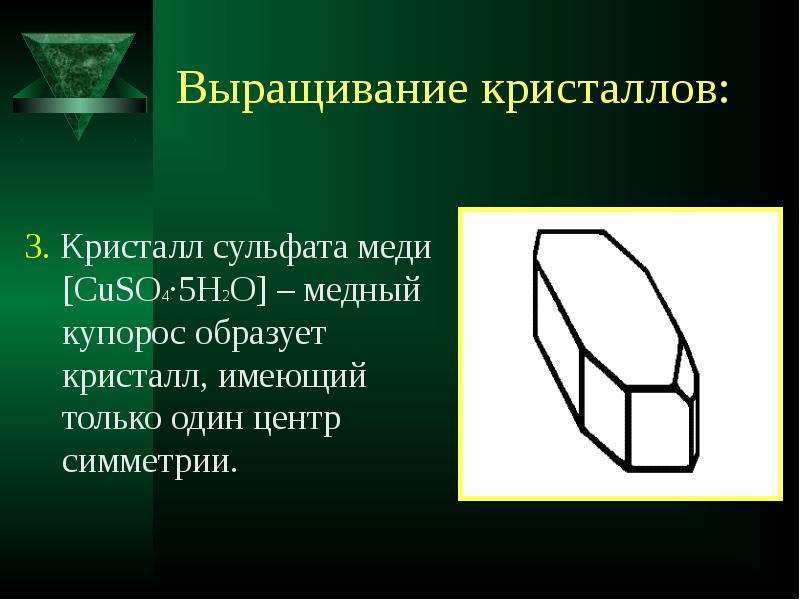

Слайд 14





Выращивание кристаллов:
3. Кристалл сульфата меди [CuSO4·5H2O] – медный купорос образует кристалл, имеющий только один центр симметрии.
Описание слайда:
Выращивание кристаллов: 3. Кристалл сульфата меди [CuSO4·5H2O] – медный купорос образует кристалл, имеющий только один центр симметрии.

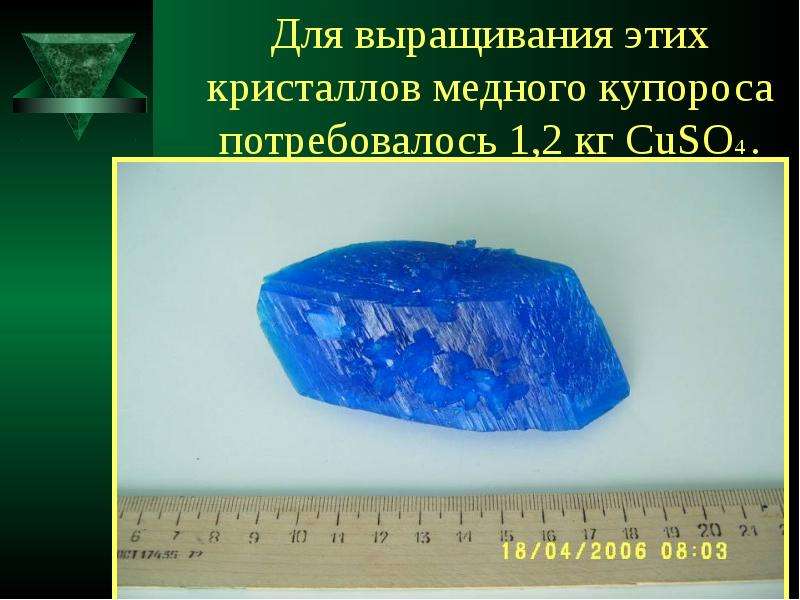

Слайд 15





Для выращивания этих кристаллов медного купороса потребовалось 1,2 кг CuSO4 .
Описание слайда:
Для выращивания этих кристаллов медного купороса потребовалось 1,2 кг CuSO4 .

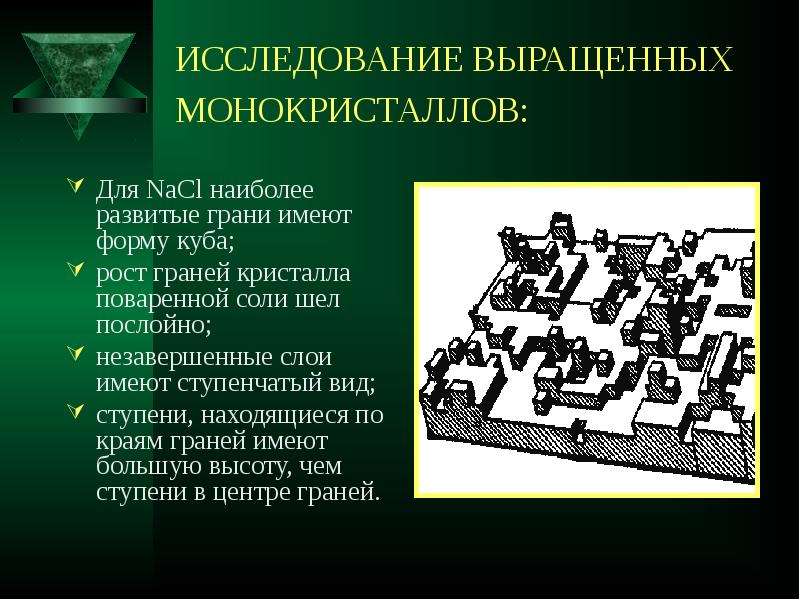

Слайд 16





ИССЛЕДОВАНИЕ ВЫРАЩЕННЫХ МОНОКРИСТАЛЛОВ:
Для NaCl наиболее развитые грани имеют форму куба;
рост граней кристалла поваренной соли шел послойно;
незавершенные слои имеют ступенчатый вид;
ступени, находящиеся по краям граней имеют большую высоту, чем ступени в центре граней.
Описание слайда:
ИССЛЕДОВАНИЕ ВЫРАЩЕННЫХ МОНОКРИСТАЛЛОВ: Для NaCl наиболее развитые грани имеют форму куба; рост граней кристалла поваренной соли шел послойно; незавершенные слои имеют ступенчатый вид; ступени, находящиеся по краям граней имеют большую высоту, чем ступени в центре граней.

Слайд 17





ИССЛЕДОВАНИЕ ВЫРАЩЕННЫХ МОНОКРИСТАЛЛОВ:

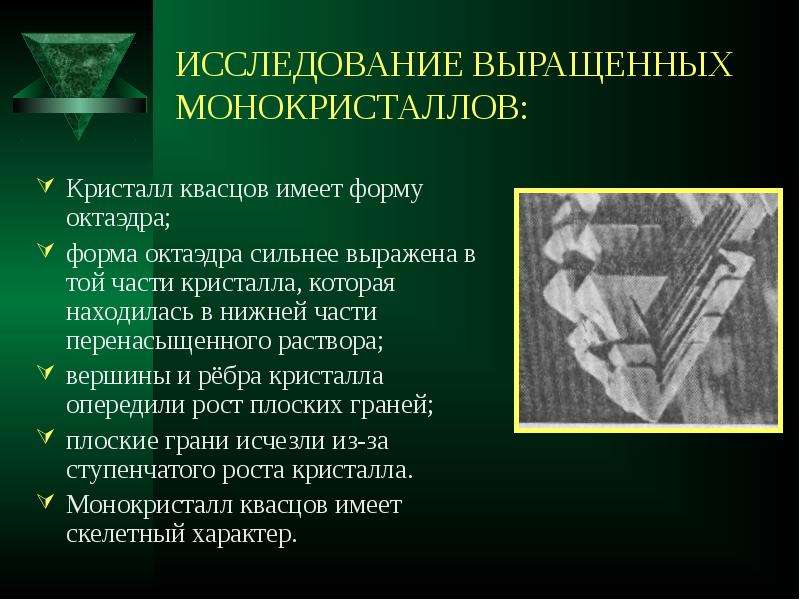

Кристалл квасцов имеет форму октаэдра;
форма октаэдра сильнее выражена в той части кристалла, которая находилась в нижней части перенасыщенного раствора;
вершины и рёбра кристалла опередили рост плоских граней;
плоские грани исчезли из-за ступенчатого роста кристалла.
Монокристалл квасцов имеет скелетный характер.
Описание слайда:
ИССЛЕДОВАНИЕ ВЫРАЩЕННЫХ МОНОКРИСТАЛЛОВ: Кристалл квасцов имеет форму октаэдра; форма октаэдра сильнее выражена в той части кристалла, которая находилась в нижней части перенасыщенного раствора; вершины и рёбра кристалла опередили рост плоских граней; плоские грани исчезли из-за ступенчатого роста кристалла. Монокристалл квасцов имеет скелетный характер.

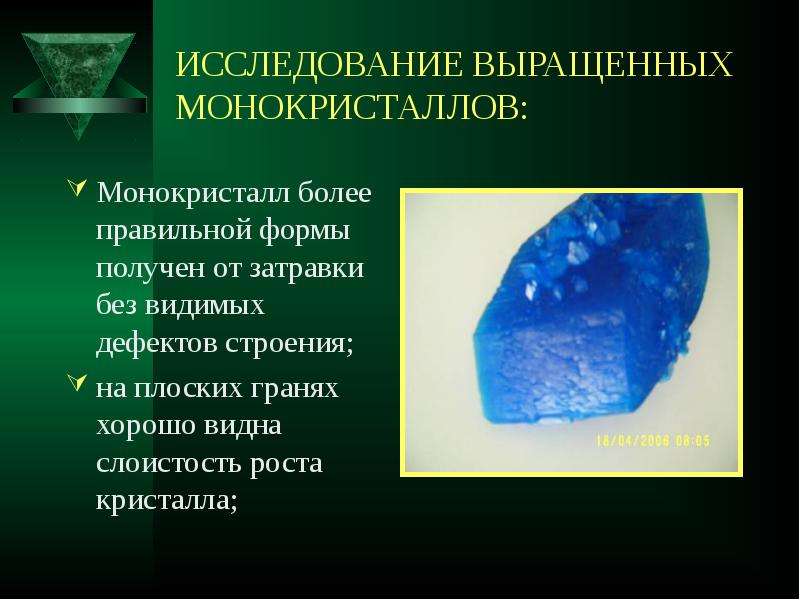

Слайд 18





ИССЛЕДОВАНИЕ ВЫРАЩЕННЫХ МОНОКРИСТАЛЛОВ:
Монокристалл более правильной формы получен от затравки без видимых дефектов строения;
на плоских гранях хорошо видна слоистость роста кристалла;
Описание слайда:
ИССЛЕДОВАНИЕ ВЫРАЩЕННЫХ МОНОКРИСТАЛЛОВ: Монокристалл более правильной формы получен от затравки без видимых дефектов строения; на плоских гранях хорошо видна слоистость роста кристалла;

Слайд 19





ИССЛЕДОВАНИЕ ВЫРАЩЕННЫХ МОНОКРИСТАЛЛОВ:

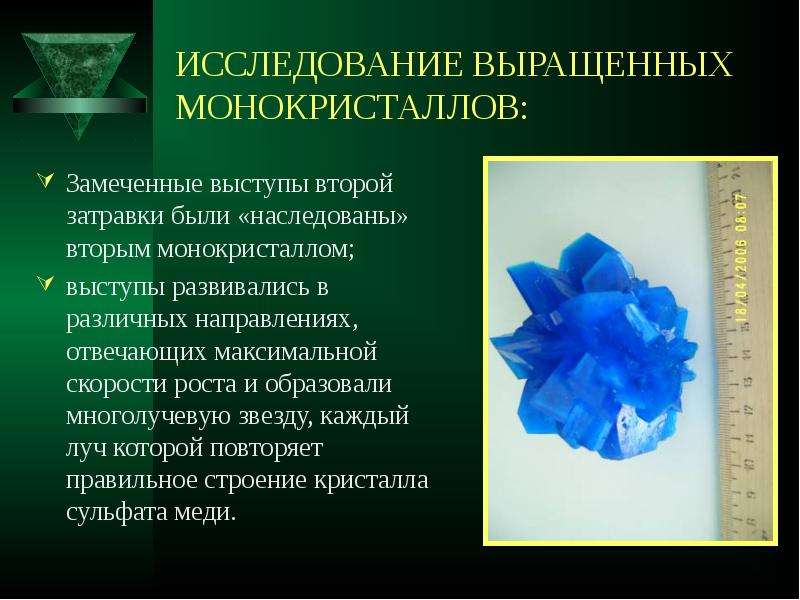

Замеченные выступы второй затравки были «наследованы» вторым монокристаллом;
выступы развивались в различных направлениях, отвечающих максимальной скорости роста и образовали многолучевую звезду, каждый луч которой повторяет правильное строение кристалла сульфата меди.
Описание слайда:
ИССЛЕДОВАНИЕ ВЫРАЩЕННЫХ МОНОКРИСТАЛЛОВ: Замеченные выступы второй затравки были «наследованы» вторым монокристаллом; выступы развивались в различных направлениях, отвечающих максимальной скорости роста и образовали многолучевую звезду, каждый луч которой повторяет правильное строение кристалла сульфата меди.
