Вы можете ознакомиться и скачать презентацию на тему Cцепление. Доклад-сообщение содержит 49 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


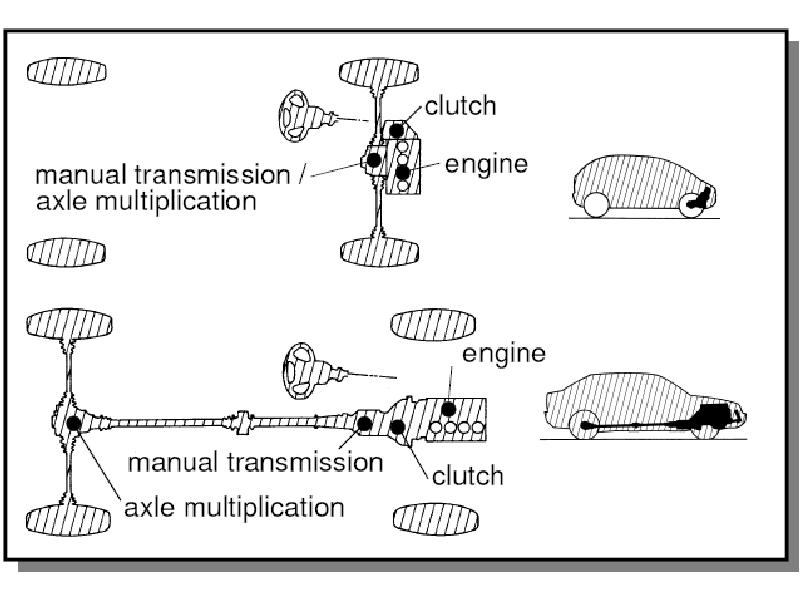

Cцепление, слайд №1
Описание слайда:

Слайд 2


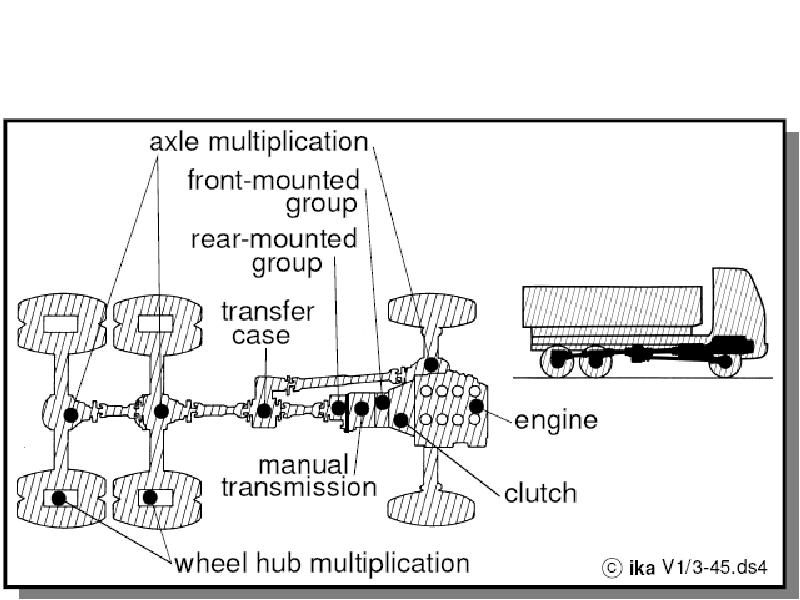

Cцепление, слайд №2
Описание слайда:

Слайд 3


Сцепление
Описание слайда:
Сцепление

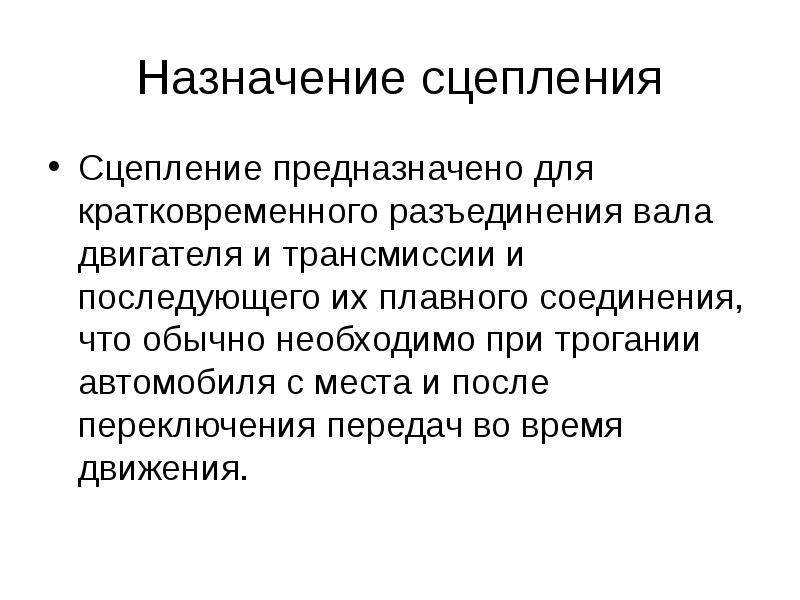

Слайд 4


Назначение сцепления Сцепление предназначено для кратковременного разъединения вала двигателя и трансмиссии и последующего их плавного соединения,...
Описание слайда:
Назначение сцепления Сцепление предназначено для кратковременного разъединения вала двигателя и трансмиссии и последующего их плавного соединения, что обычно необходимо при трогании автомобиля с места и после переключения передач во время движения.

Слайд 5

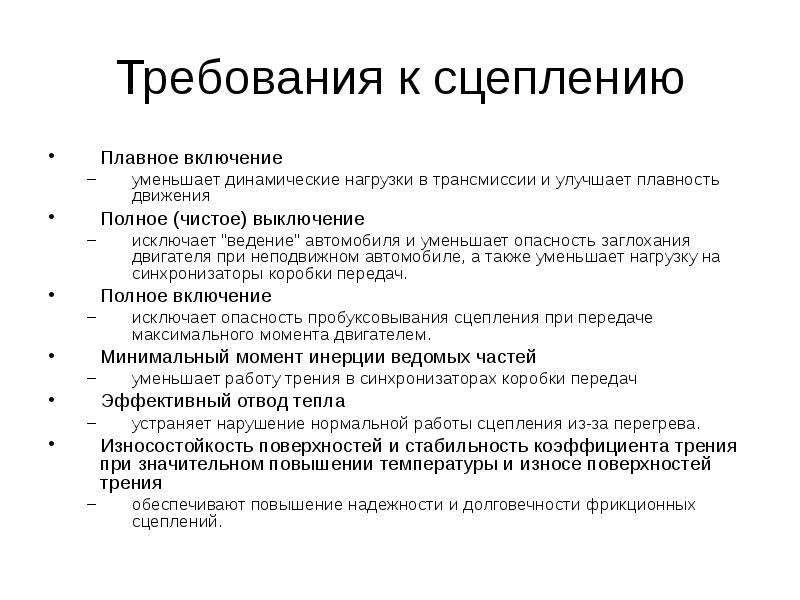

Требования к сцеплению Плавное включение уменьшает динамические нагрузки в трансмиссии и улучшает плавность движения Полное (чистое) выключение...
Описание слайда:
Требования к сцеплению Плавное включение уменьшает динамические нагрузки в трансмиссии и улучшает плавность движения Полное (чистое) выключение исключает "ведение" автомобиля и уменьшает опасность заглохания двигателя при неподвижном автомобиле, а также уменьшает нагрузку на синхронизаторы коробки передач. Полное включение исключает опасность пробуксовывания сцепления при передаче максимального момента двигателем. Минимальный момент инерции ведомых частей уменьшает работу трения в синхронизаторах коробки передач Эффективный отвод тепла устраняет нарушение нормальной работы сцепления из-за перегрева. Износостойкость поверхностей и стабильность коэффициента трения при значительном повышении температуры и износе поверхностей трения обеспечивают повышение надежности и долговечности фрикционных сцеплений.

Слайд 6

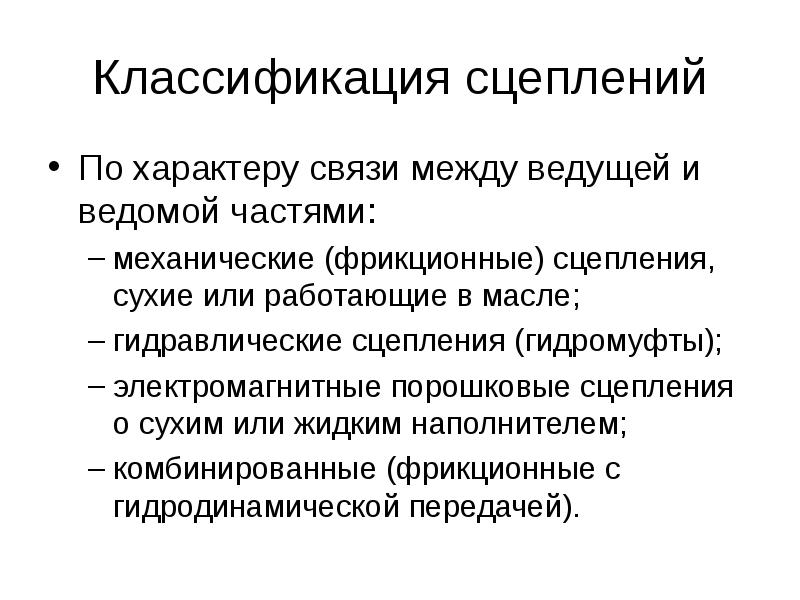

Классификация сцеплений По характеру связи между ведущей и ведомой частями: механические (фрикционные) сцепления, сухие или работающие в масле;...
Описание слайда:
Классификация сцеплений По характеру связи между ведущей и ведомой частями: механические (фрикционные) сцепления, сухие или работающие в масле; гидравлические сцепления (гидромуфты); электромагнитные порошковые сцепления о сухим или жидким наполнителем; комбинированные (фрикционные с гидродинамической передачей).

Слайд 7

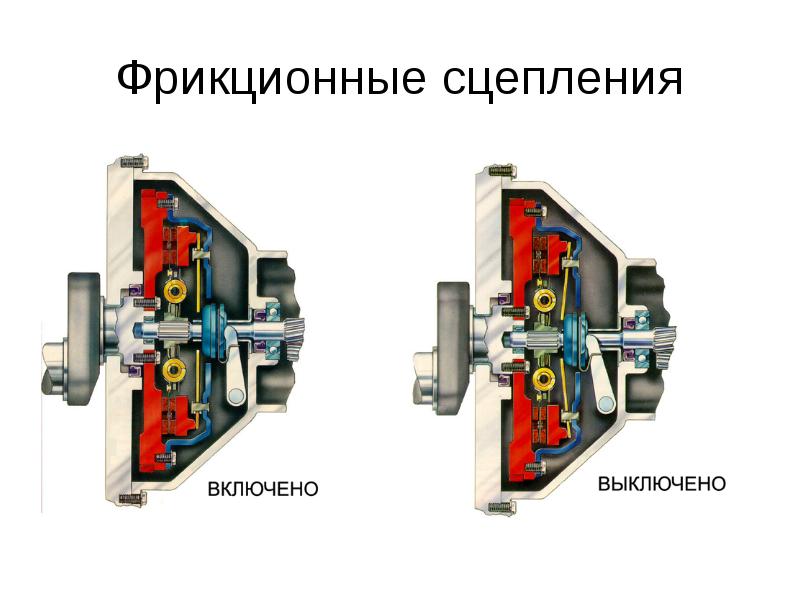

Фрикционные сцепления
Описание слайда:
Фрикционные сцепления

Слайд 8


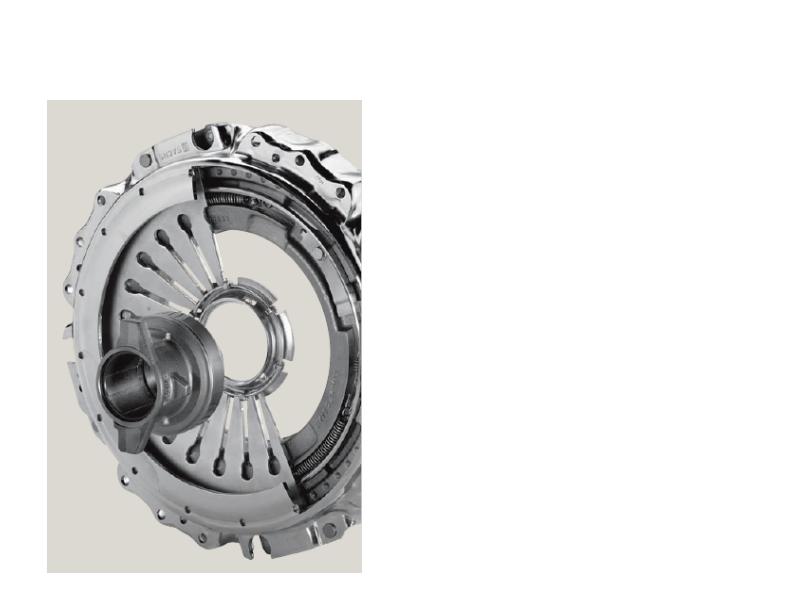

Cцепление, слайд №8
Описание слайда:

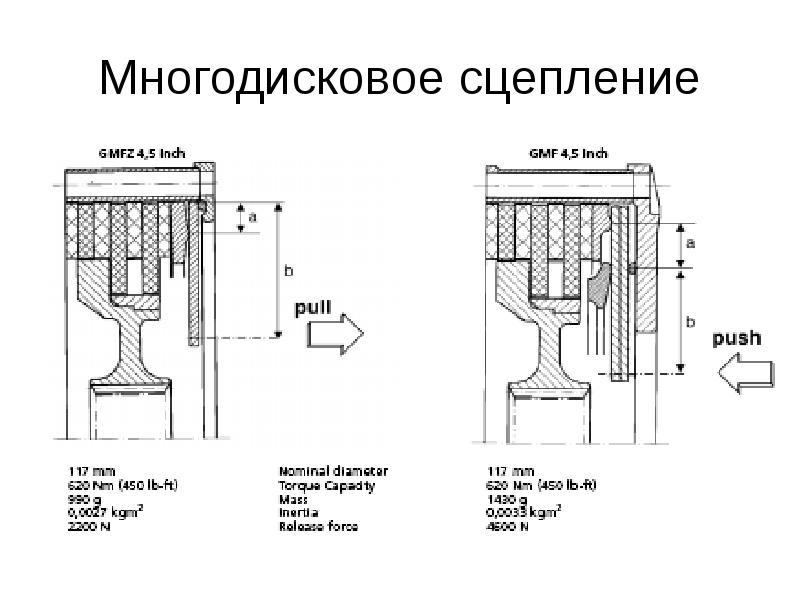

Слайд 9

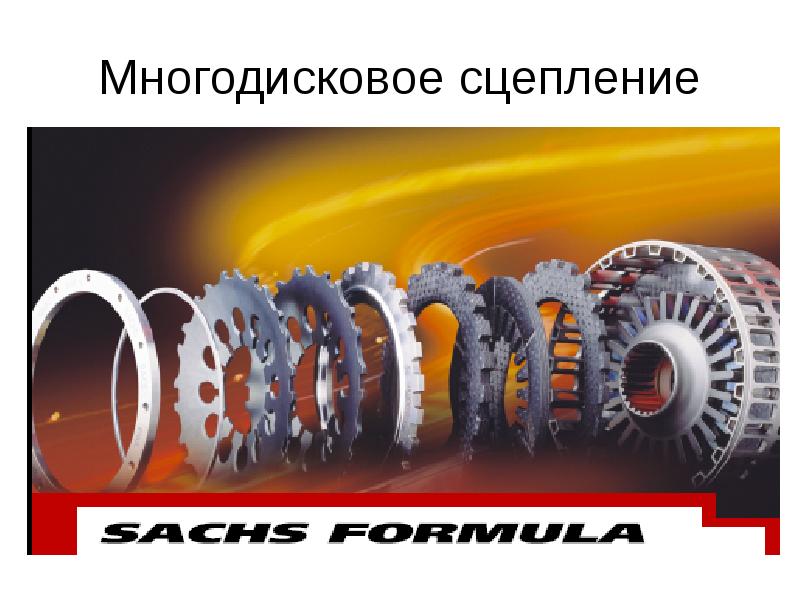

Многодисковое сцепление
Описание слайда:
Многодисковое сцепление

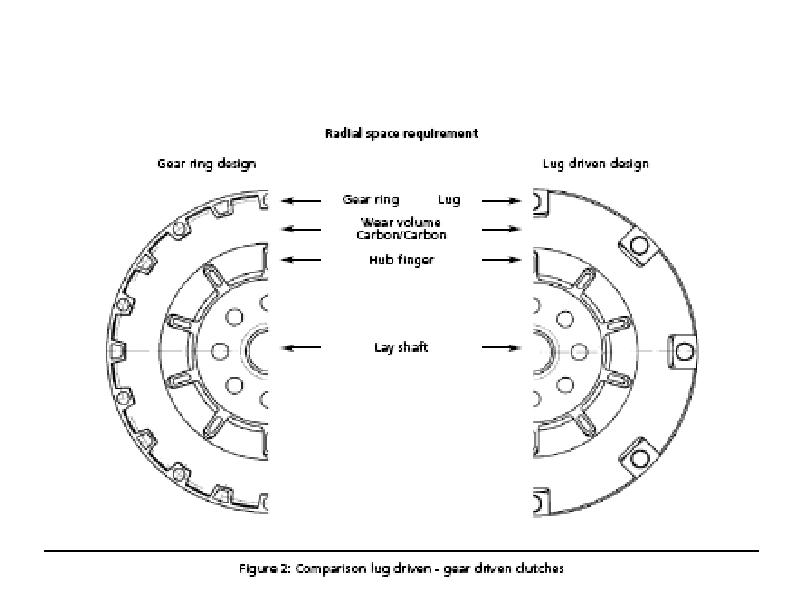

Слайд 10


Многодисковое сцепление
Описание слайда:
Многодисковое сцепление

Слайд 11


Cцепление, слайд №11
Описание слайда:

Слайд 12


гидравлические сцепления
Описание слайда:
гидравлические сцепления

Слайд 13

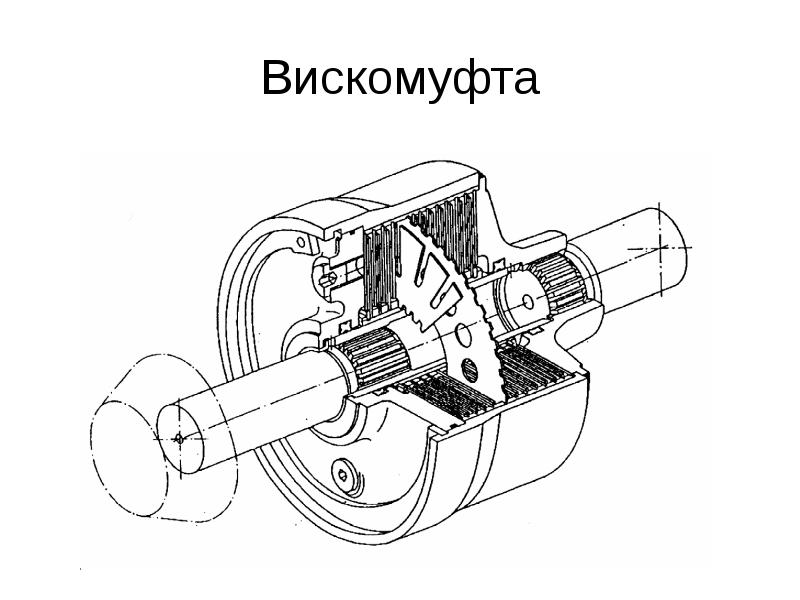

Вискомуфта
Описание слайда:
Вискомуфта

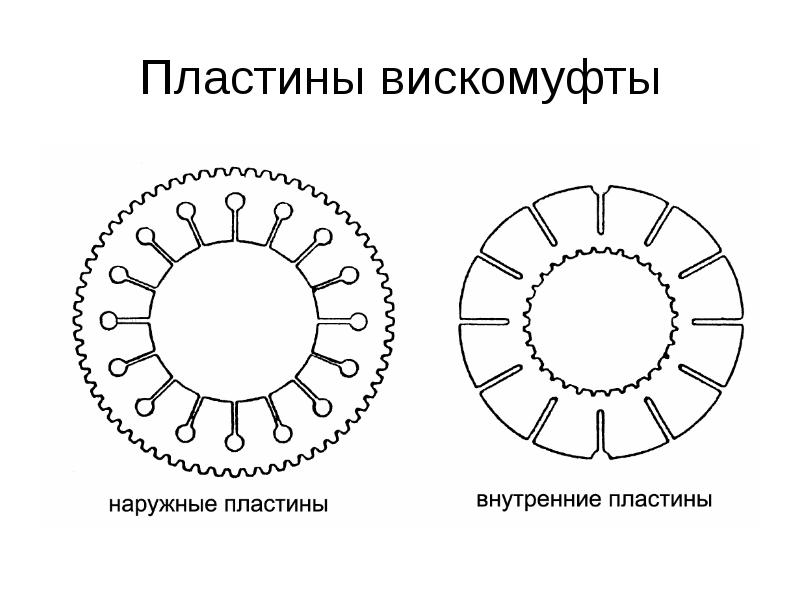

Слайд 14


Пластины вискомуфты
Описание слайда:
Пластины вискомуфты

Слайд 15

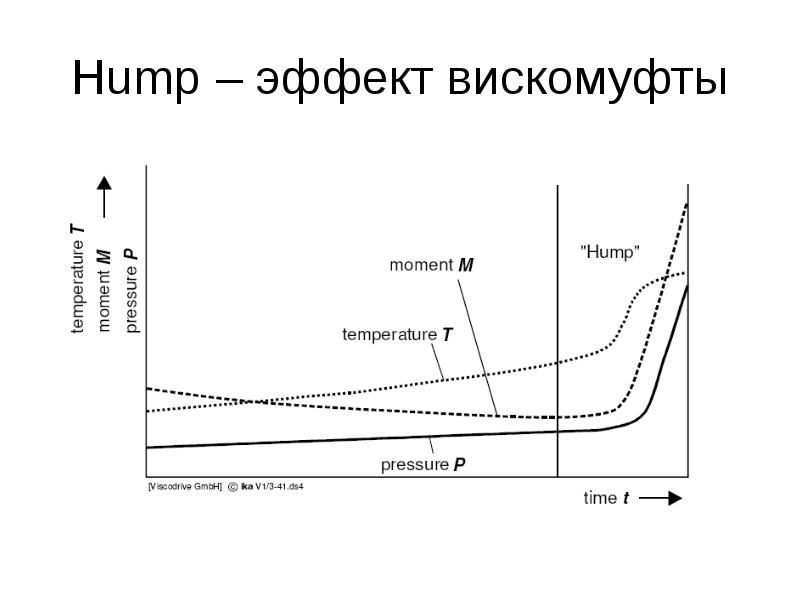

Hump – эффект вискомуфты
Описание слайда:
Hump – эффект вискомуфты

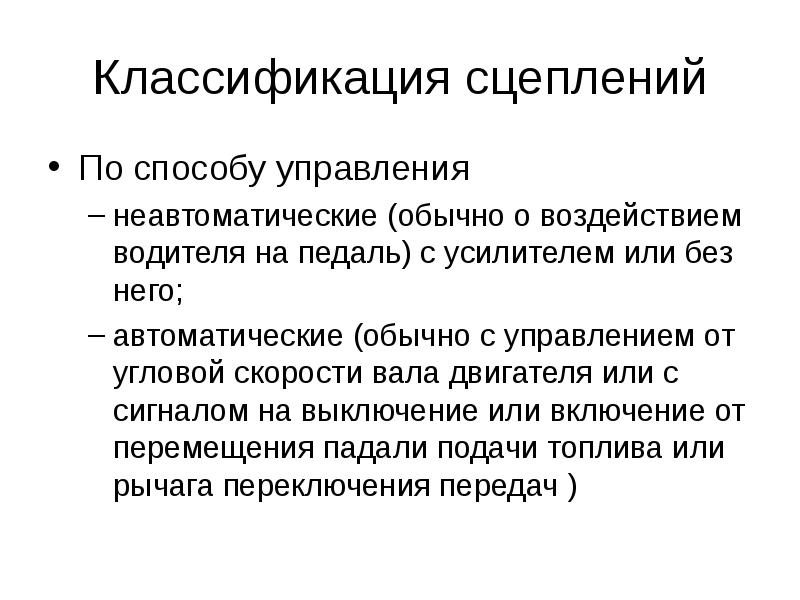

Слайд 16


Классификация сцеплений По способу управления неавтоматические (обычно о воздействием водителя на педаль) с усилителем или без него; автоматические...
Описание слайда:
Классификация сцеплений По способу управления неавтоматические (обычно о воздействием водителя на педаль) с усилителем или без него; автоматические (обычно с управлением от угловой скорости вала двигателя или с сигналом на выключение или включение от перемещения падали подачи топлива или рычага переключения передач )

Слайд 17

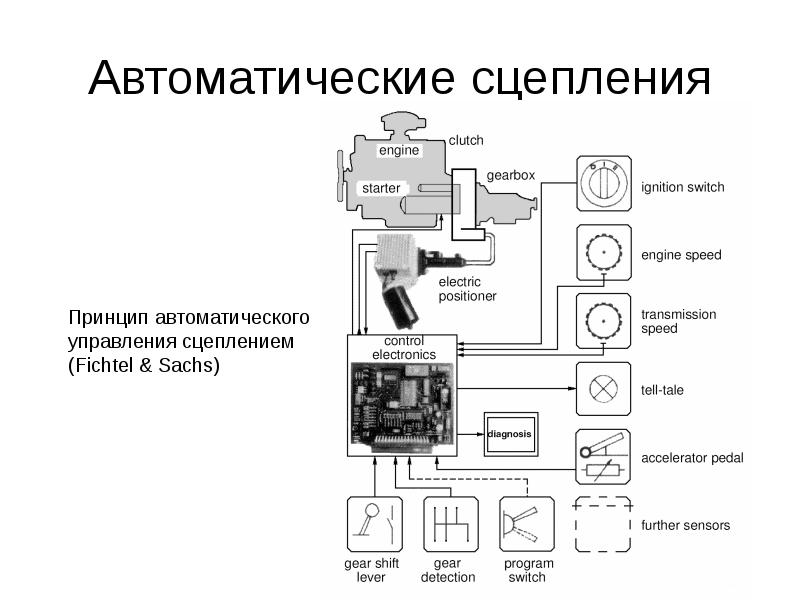

Автоматические сцепления
Описание слайда:
Автоматические сцепления

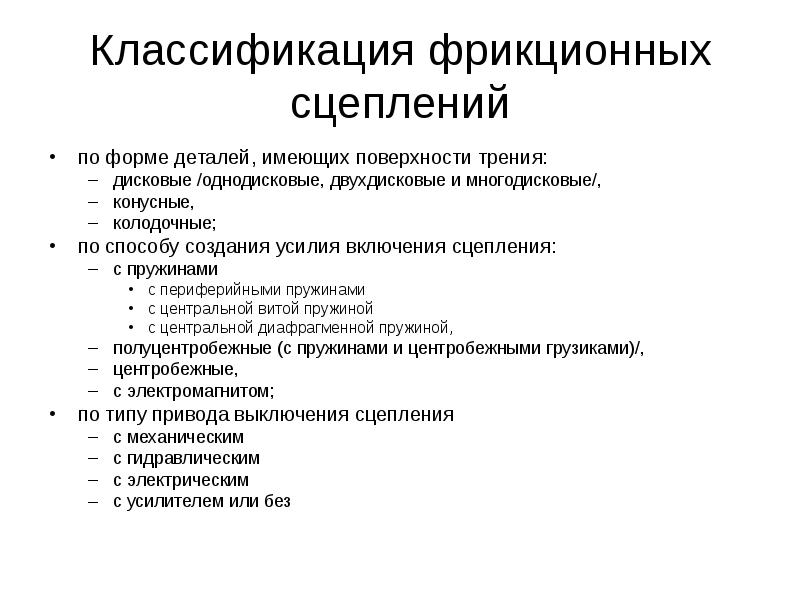

Слайд 18


Классификация фрикционных сцеплений по форме деталей, имеющих поверхности трения: дисковые /однодисковые, двухдисковые и многодисковые/, конусные,...
Описание слайда:
Классификация фрикционных сцеплений по форме деталей, имеющих поверхности трения: дисковые /однодисковые, двухдисковые и многодисковые/, конусные, колодочные; по способу создания усилия включения сцепления: с пружинами с периферийными пружинами с центральной витой пружиной с центральной диафрагменной пружиной, полуцентробежные (с пружинами и центробежными грузиками)/, центробежные, с электромагнитом; по типу привода выключения сцепления с механическим с гидравлическим с электрическим с усилителем или без

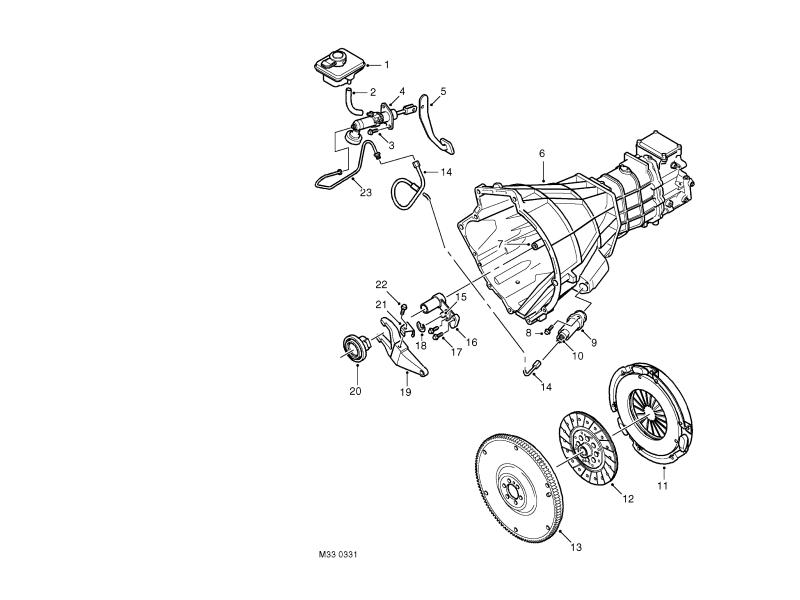

Слайд 19


Cцепление, слайд №19
Описание слайда:

Слайд 20


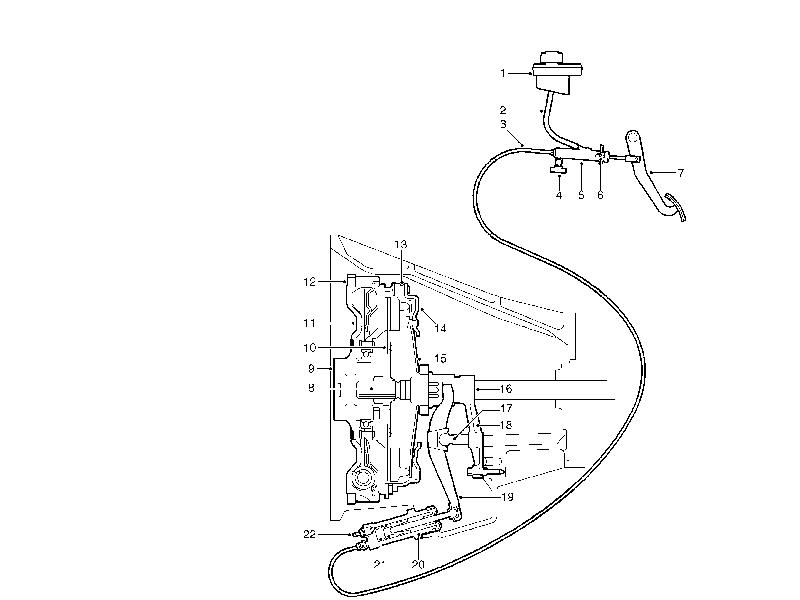

Cцепление, слайд №20
Описание слайда:

Слайд 21


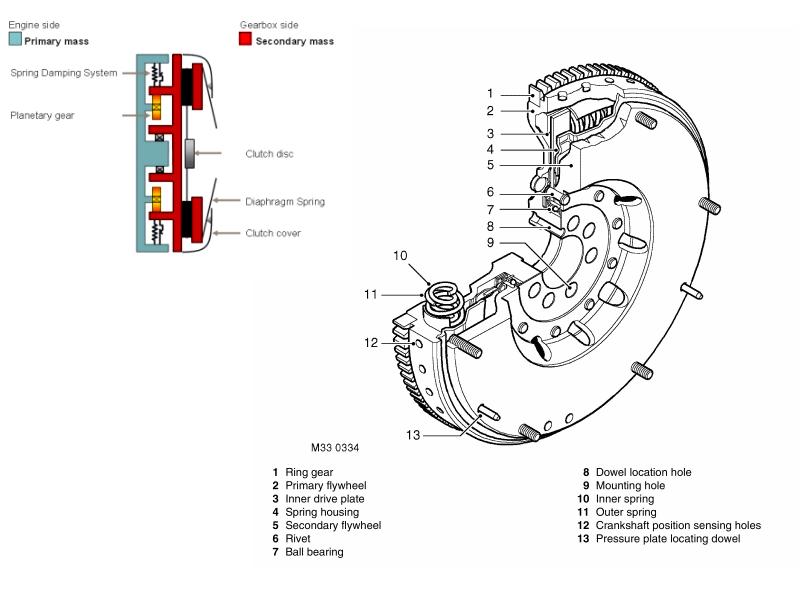

Cцепление, слайд №21
Описание слайда:

Слайд 22


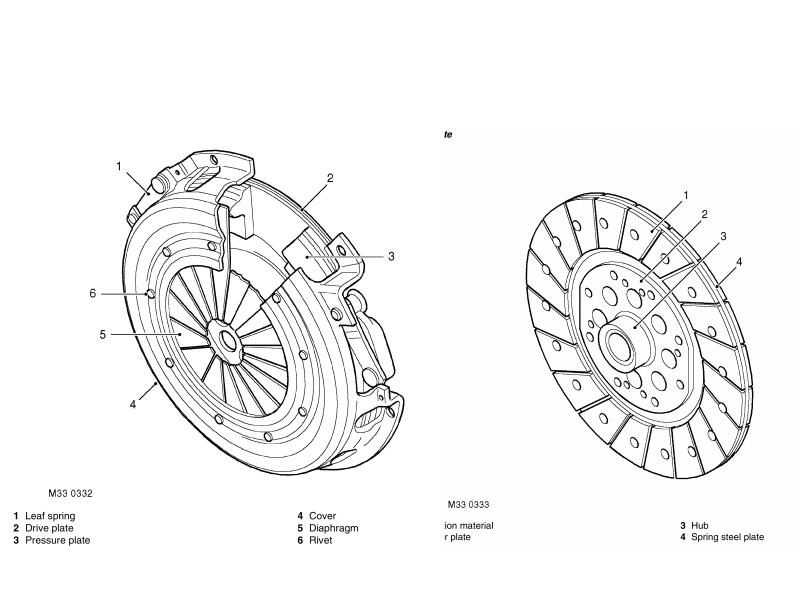

Cцепление, слайд №22
Описание слайда:

Слайд 23

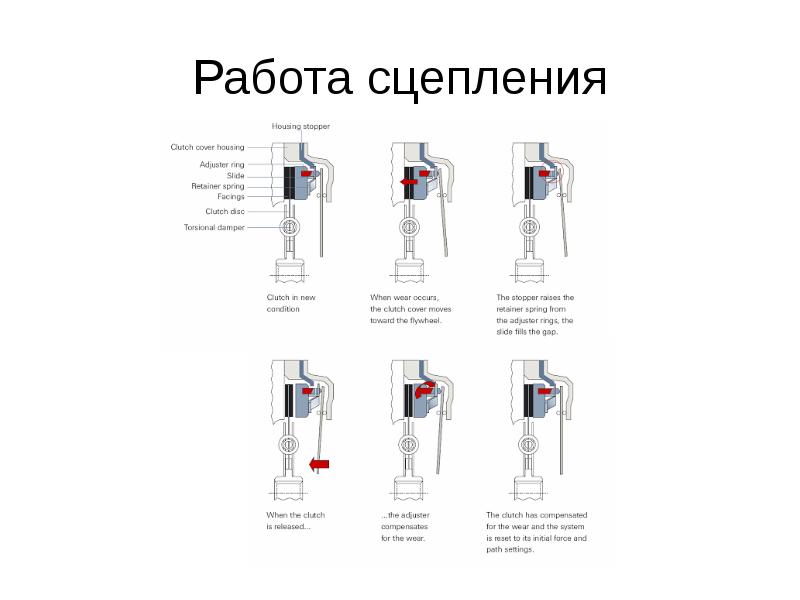

Работа сцепления
Описание слайда:
Работа сцепления

Слайд 24

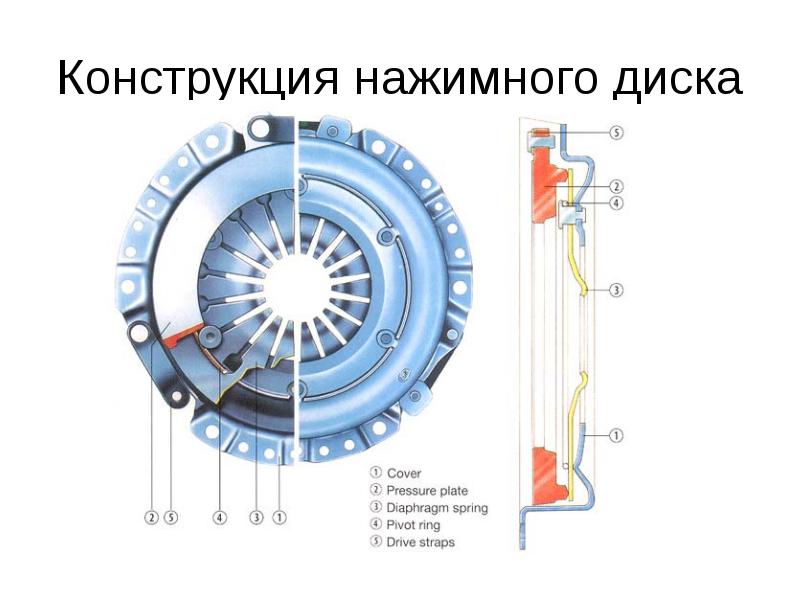

Конструкция нажимного диска
Описание слайда:
Конструкция нажимного диска

Слайд 25

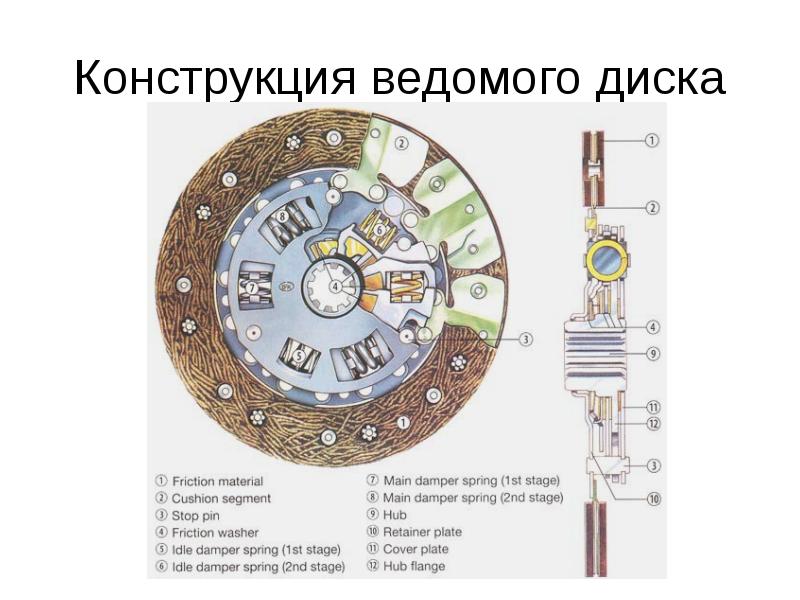

Конструкция ведомого диска
Описание слайда:
Конструкция ведомого диска

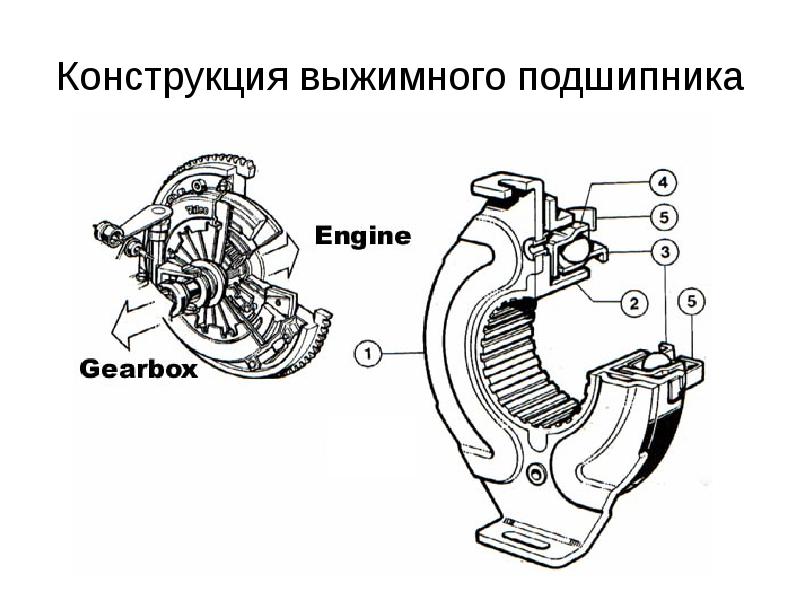

Слайд 26


Конструкция выжимного подшипника
Описание слайда:
Конструкция выжимного подшипника

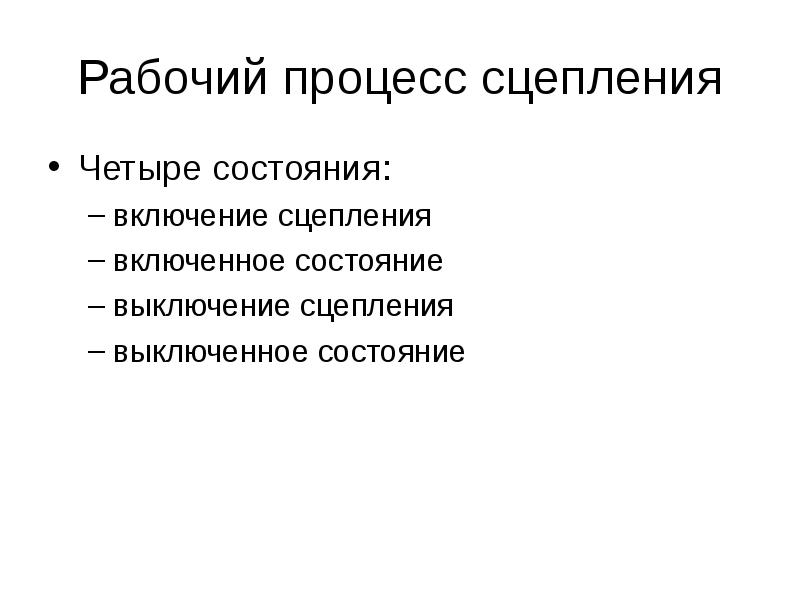

Слайд 27


Рабочий процесс сцепления Четыре состояния: включение сцепления включенное состояние выключение сцепления выключенное состояние
Описание слайда:
Рабочий процесс сцепления Четыре состояния: включение сцепления включенное состояние выключение сцепления выключенное состояние

Слайд 28

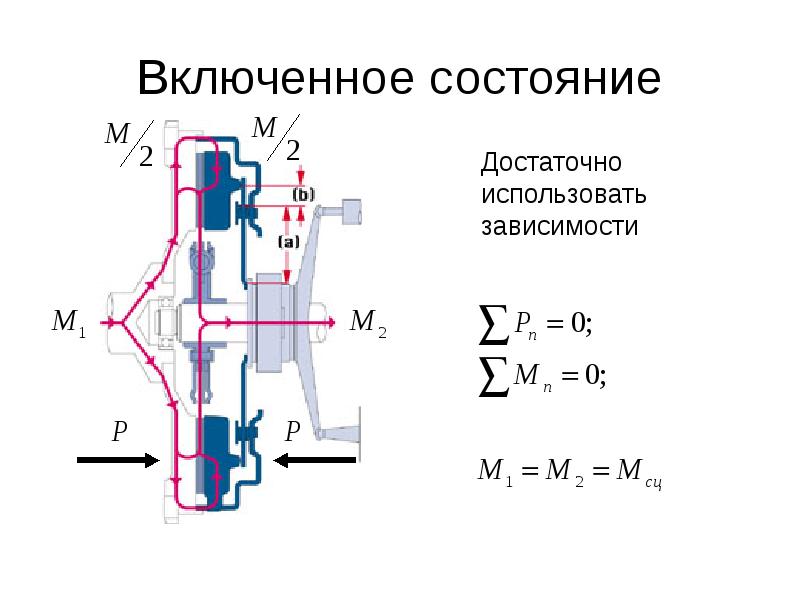

Включенное состояние
Описание слайда:
Включенное состояние

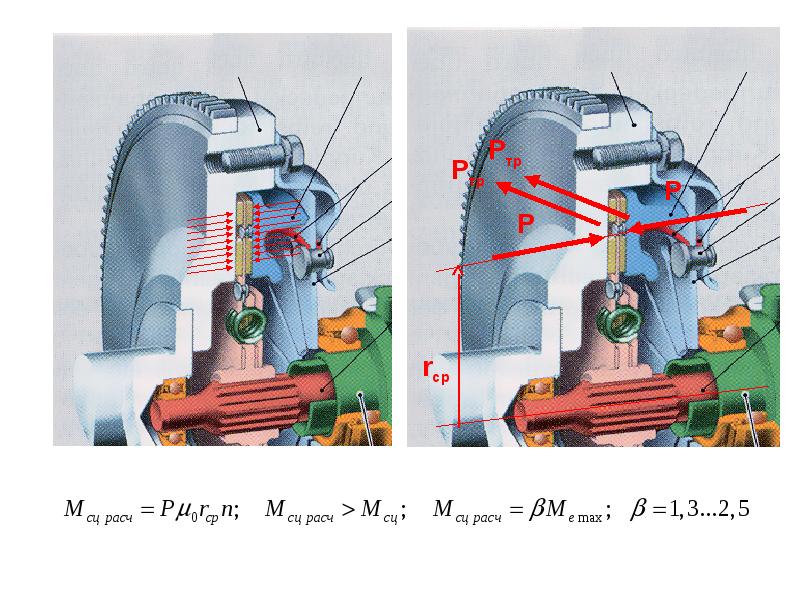

Слайд 29


Cцепление, слайд №29
Описание слайда:

Слайд 30

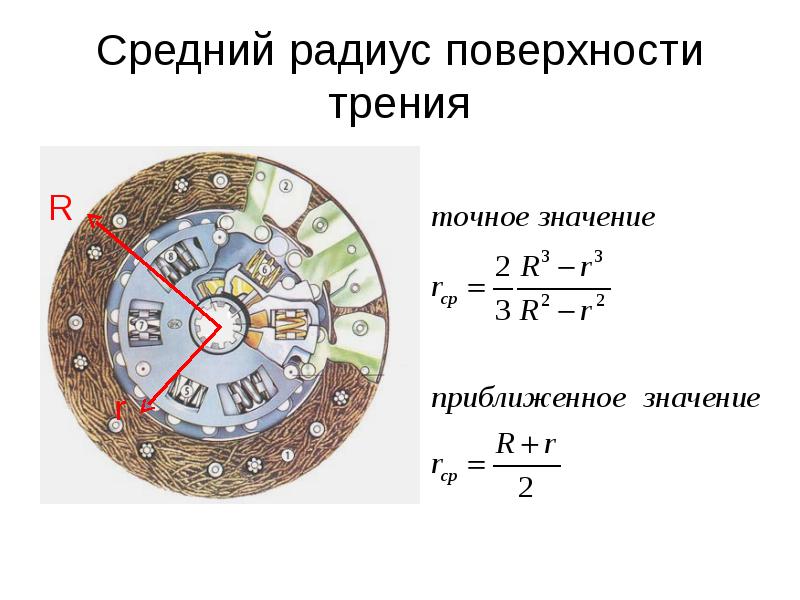

Средний радиус поверхности трения
Описание слайда:
Средний радиус поверхности трения

Слайд 31


Удельное давление на фрикционные накладки
Описание слайда:
Удельное давление на фрикционные накладки

Слайд 32

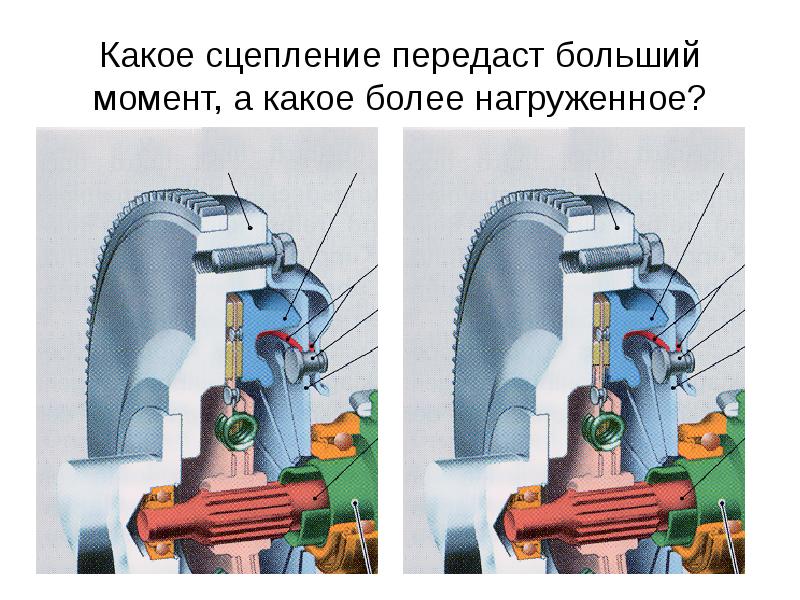

Какое сцепление передаст больший момент, а какое более нагруженное?
Описание слайда:
Какое сцепление передаст больший момент, а какое более нагруженное?

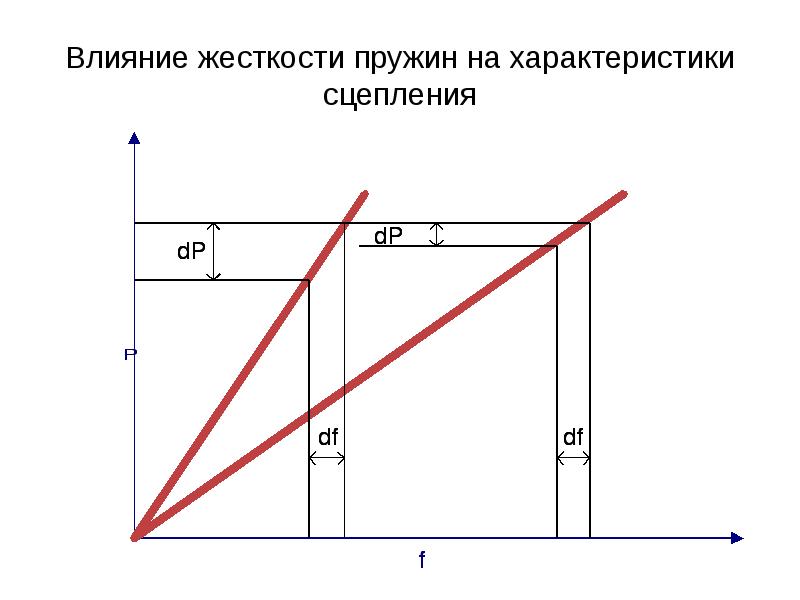

Слайд 33


Влияние жесткости пружин на характеристики сцепления
Описание слайда:
Влияние жесткости пружин на характеристики сцепления

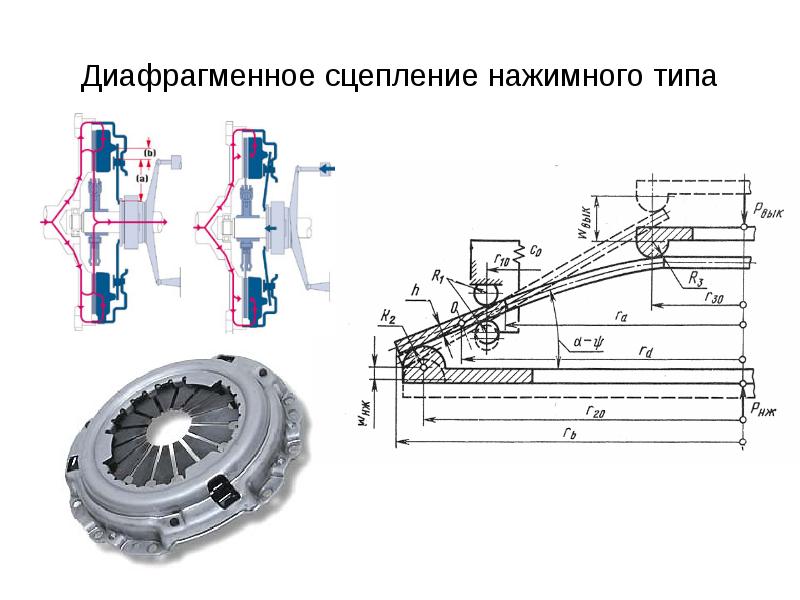

Слайд 34


Диафрагменное сцепление нажимного типа
Описание слайда:
Диафрагменное сцепление нажимного типа

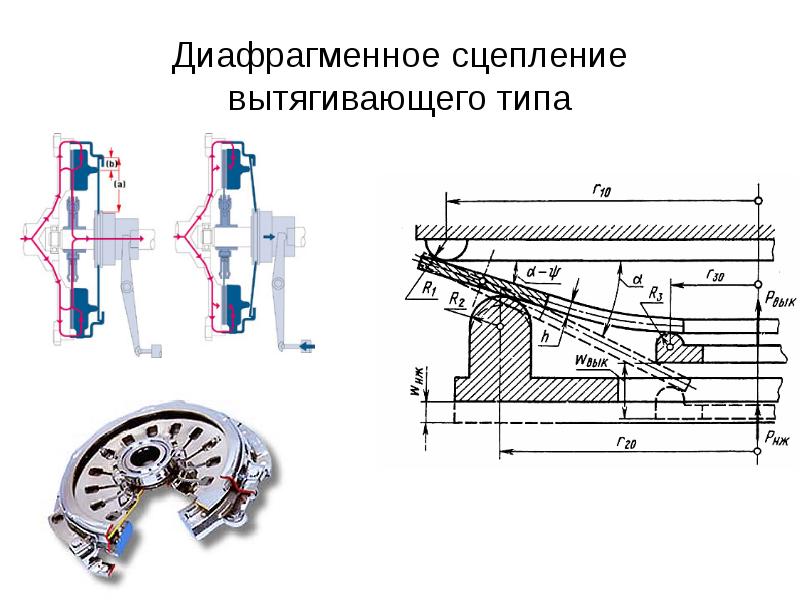

Слайд 35


Диафрагменное сцепление вытягивающего типа
Описание слайда:
Диафрагменное сцепление вытягивающего типа

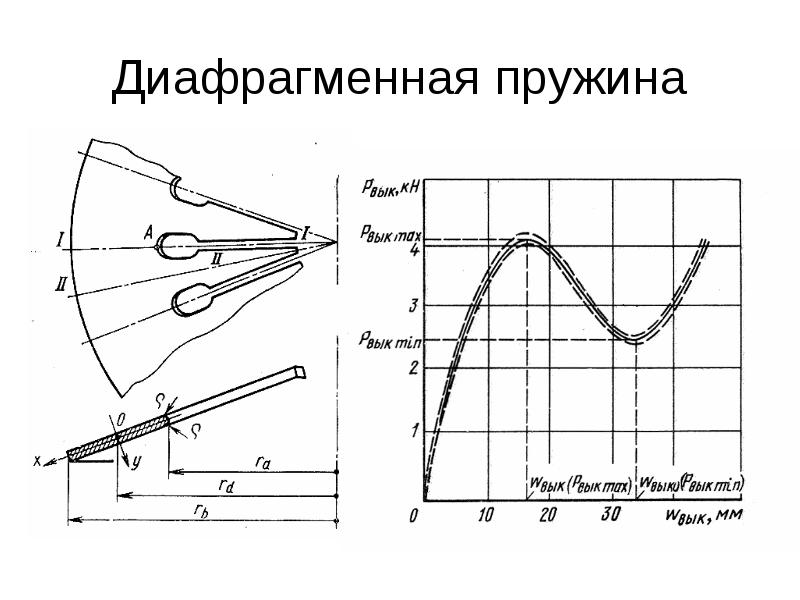

Слайд 36


Диафрагменная пружина
Описание слайда:
Диафрагменная пружина

Слайд 37

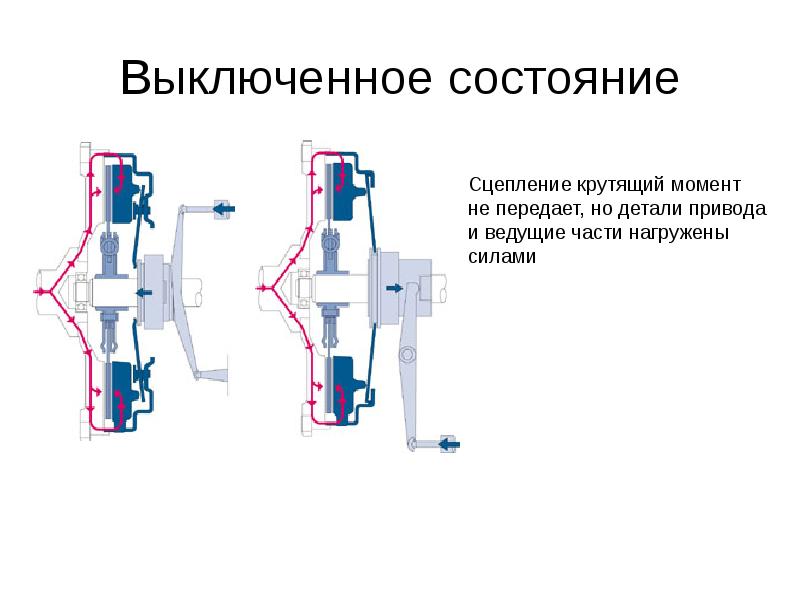

Выключенное состояние
Описание слайда:
Выключенное состояние

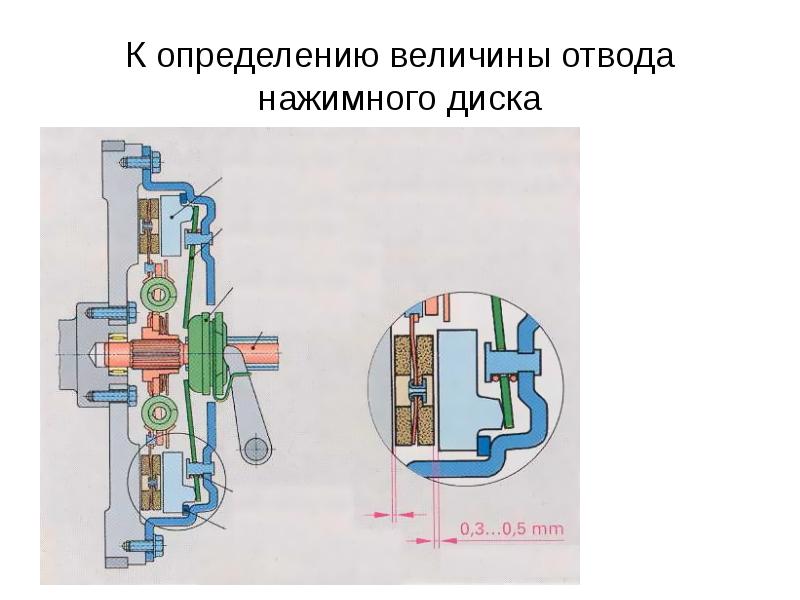

Слайд 38


К определению величины отвода нажимного диска
Описание слайда:
К определению величины отвода нажимного диска

Слайд 39

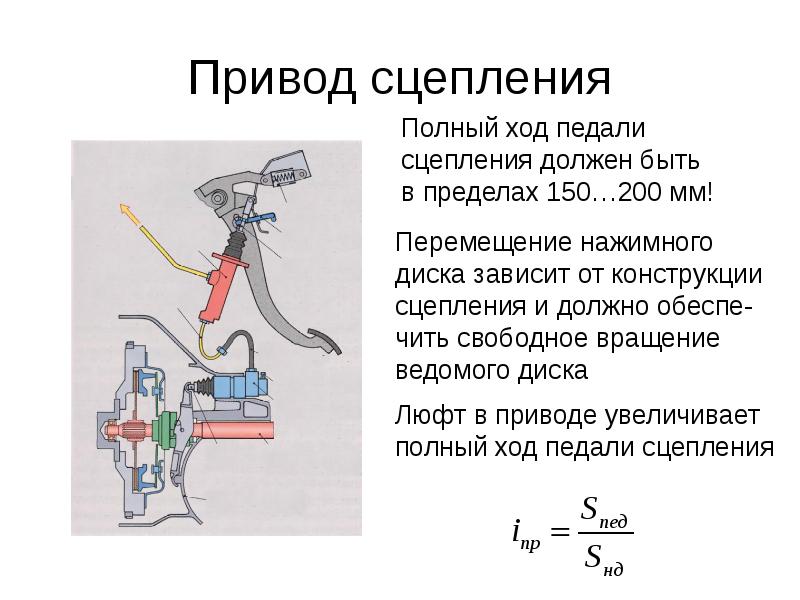

Привод сцепления
Описание слайда:
Привод сцепления

Слайд 40


Зазор между муфтой выключения сцепления и лепестками пружины увеличивает полный ход педали сцепления
Описание слайда:
Зазор между муфтой выключения сцепления и лепестками пружины увеличивает полный ход педали сцепления

Слайд 41

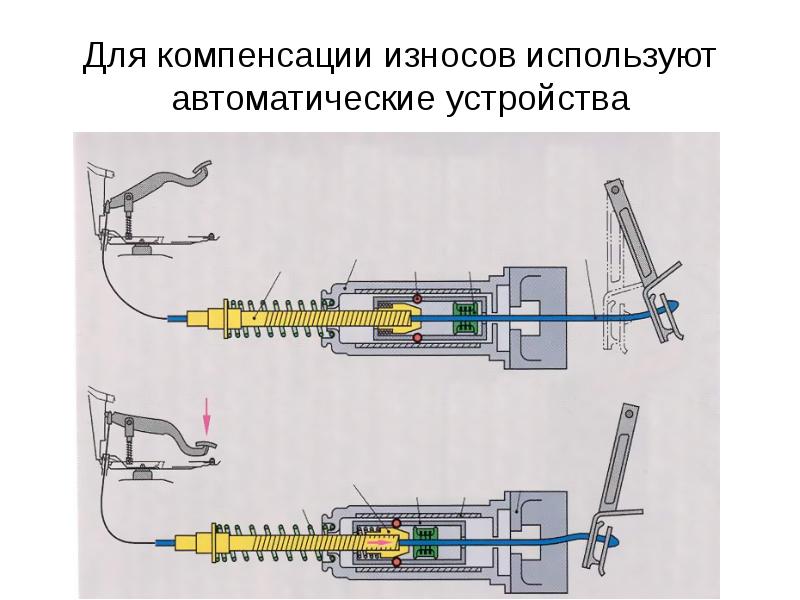

Для компенсации износов используют автоматические устройства
Описание слайда:
Для компенсации износов используют автоматические устройства

Слайд 42

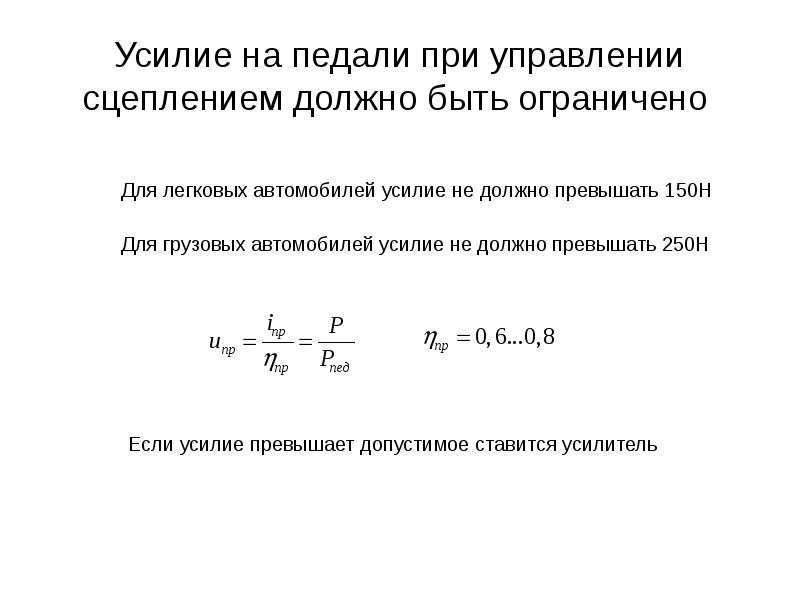

Усилие на педали при управлении сцеплением должно быть ограничено
Описание слайда:
Усилие на педали при управлении сцеплением должно быть ограничено

Слайд 43

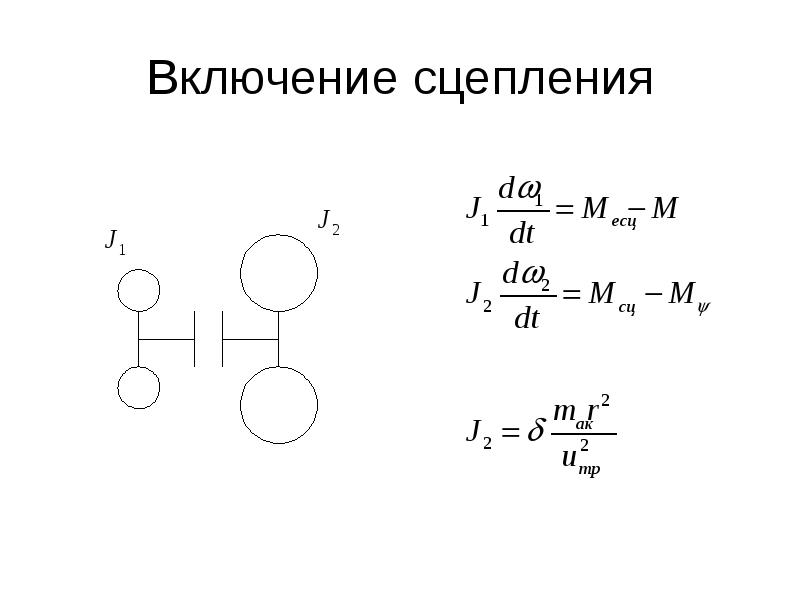

Включение сцепления
Описание слайда:
Включение сцепления

Слайд 44

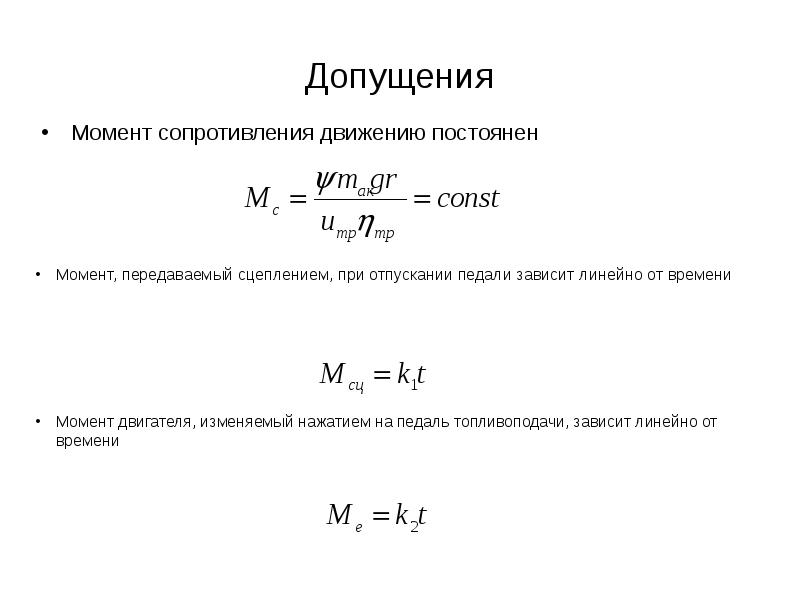

Допущения Момент сопротивления движению постоянен
Описание слайда:
Допущения Момент сопротивления движению постоянен

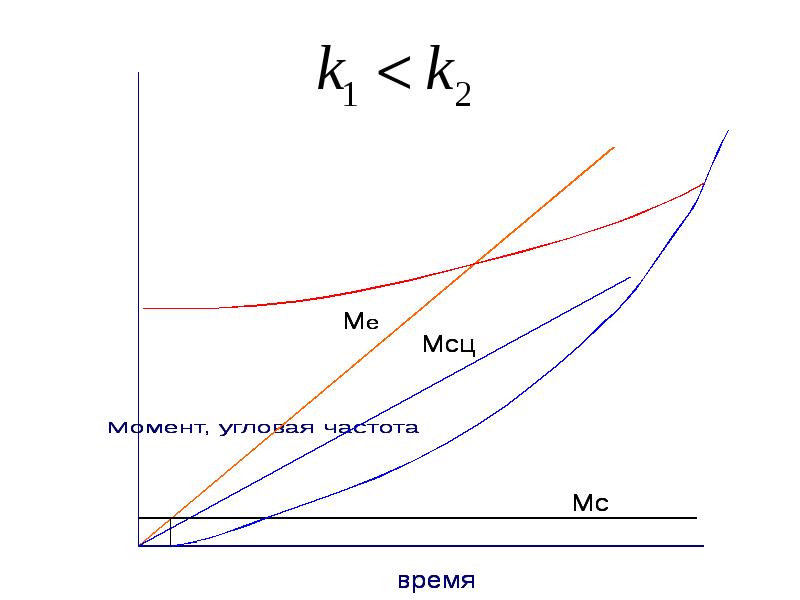

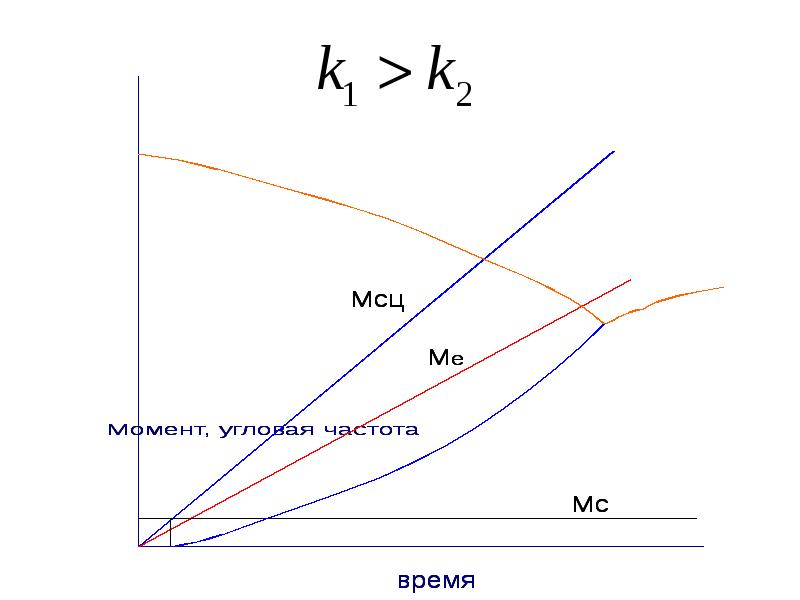

Слайд 45


Cцепление, слайд №45
Описание слайда:

Слайд 46


Cцепление, слайд №46
Описание слайда:

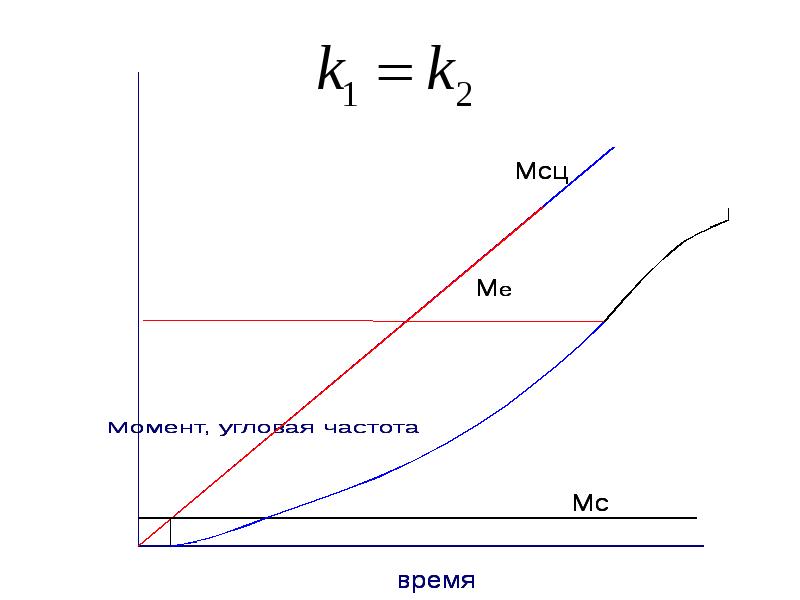

Слайд 47


Cцепление, слайд №47
Описание слайда:

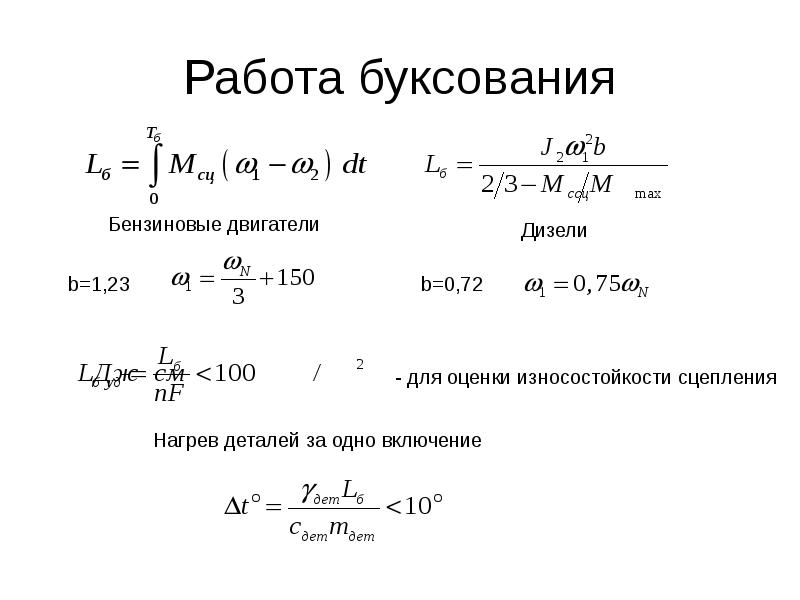

Слайд 48


Работа буксования
Описание слайда:
Работа буксования

Слайд 49


Cцепление, слайд №49
Описание слайда:
