Слайд 1


El DIAC Luis José Sanabria Hernández José Ledesma Jesús Cohen José Caracas
Описание слайда:
El DIAC Luis José Sanabria Hernández José Ledesma Jesús Cohen José Caracas

Слайд 2


DEFINICION Es un componente electrónico que está preparado para conducir en los dos sentidos de sus terminales, por ello se le denomina...
Описание слайда:
DEFINICION Es un componente electrónico que está preparado para conducir en los dos sentidos de sus terminales, por ello se le denomina bidireccional, siempre que se llegue a su tensión de cebado o de disparo (30v aproximadamente, dependiendo del modelo).

Слайд 3


El diac, слайд №3
Описание слайда:

Слайд 4

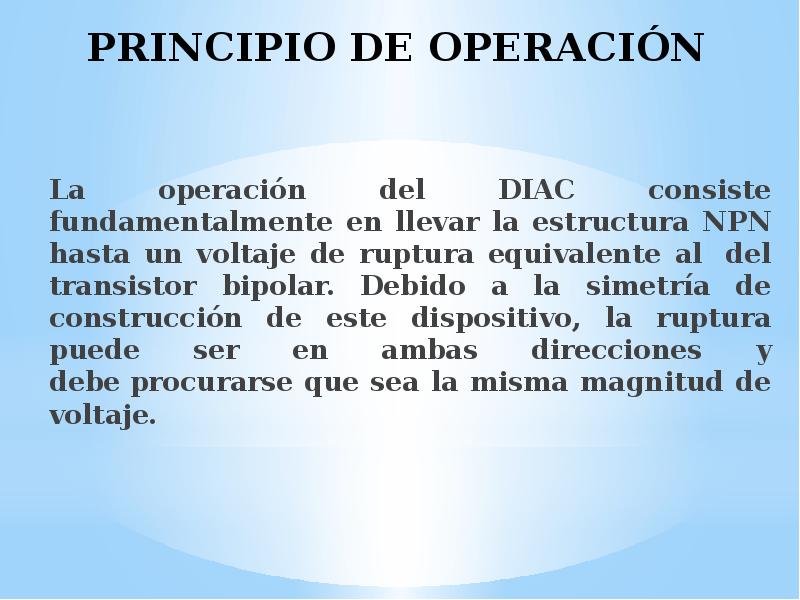

PRINCIPIO DE OPERACIÓN La operación del DIAC consiste fundamentalmente en llevar la estructura NPN hasta un voltaje de ruptura equivalente al del...
Описание слайда:
PRINCIPIO DE OPERACIÓN La operación del DIAC consiste fundamentalmente en llevar la estructura NPN hasta un voltaje de ruptura equivalente al del transistor bipolar. Debido a la simetría de construcción de este dispositivo, la ruptura puede ser en ambas direcciones y debe procurarse que sea la misma magnitud de voltaje.

Слайд 5

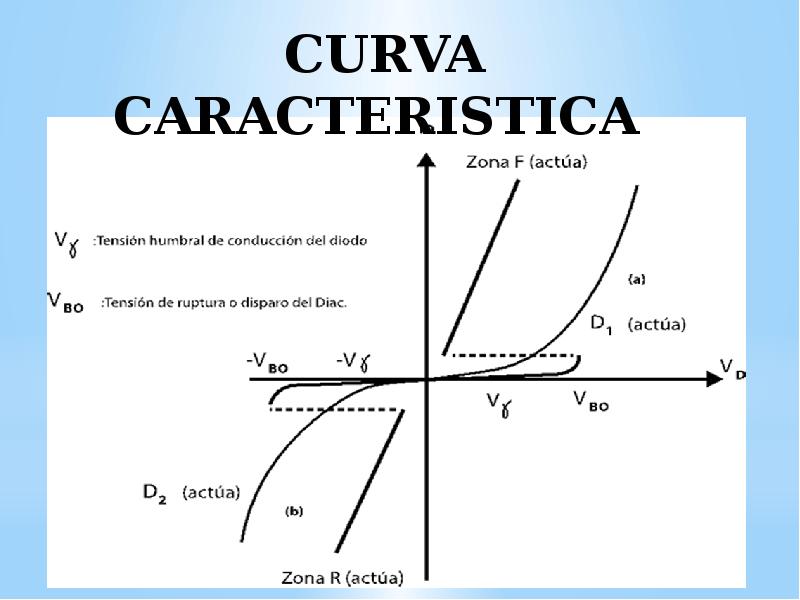

CURVA CARACTERISTICA
Описание слайда:
CURVA CARACTERISTICA

Слайд 6

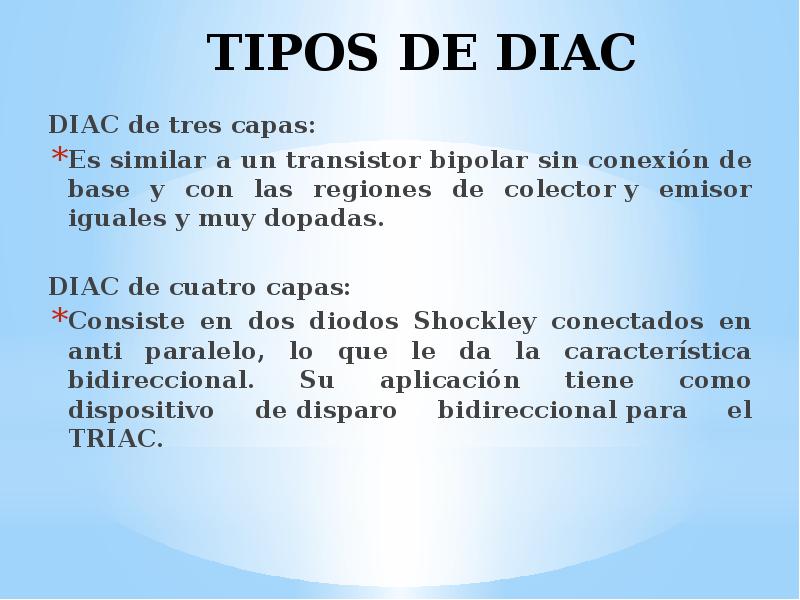

TIPOS DE DIAC DIAC de tres capas: Es similar a un transistor bipolar sin conexión de base y con las regiones de colector y emisor iguales y muy...
Описание слайда:
TIPOS DE DIAC DIAC de tres capas: Es similar a un transistor bipolar sin conexión de base y con las regiones de colector y emisor iguales y muy dopadas. DIAC de cuatro capas: Consiste en dos diodos Shockley conectados en anti paralelo, lo que le da la característica bidireccional. Su aplicación tiene como dispositivo de disparo bidireccional para el TRIAC.

Слайд 7

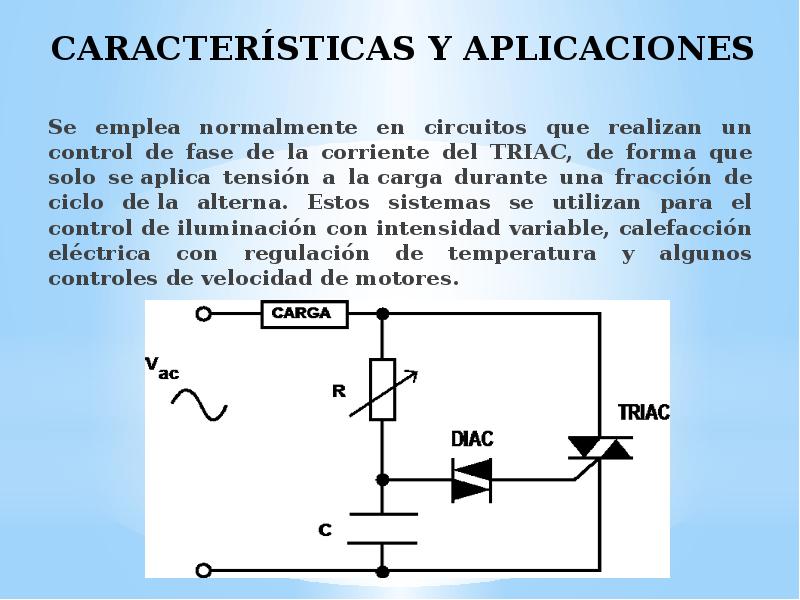

CARACTERÍSTICAS Y APLICACIONES Se emplea normalmente en circuitos que realizan un control de fase de la corriente del TRIAC, de forma que solo se...
Описание слайда:
CARACTERÍSTICAS Y APLICACIONES Se emplea normalmente en circuitos que realizan un control de fase de la corriente del TRIAC, de forma que solo se aplica tensión a la carga durante una fracción de ciclo de la alterna. Estos sistemas se utilizan para el control de iluminación con intensidad variable, calefacción eléctrica con regulación de temperatura y algunos controles de velocidad de motores.

Слайд 8

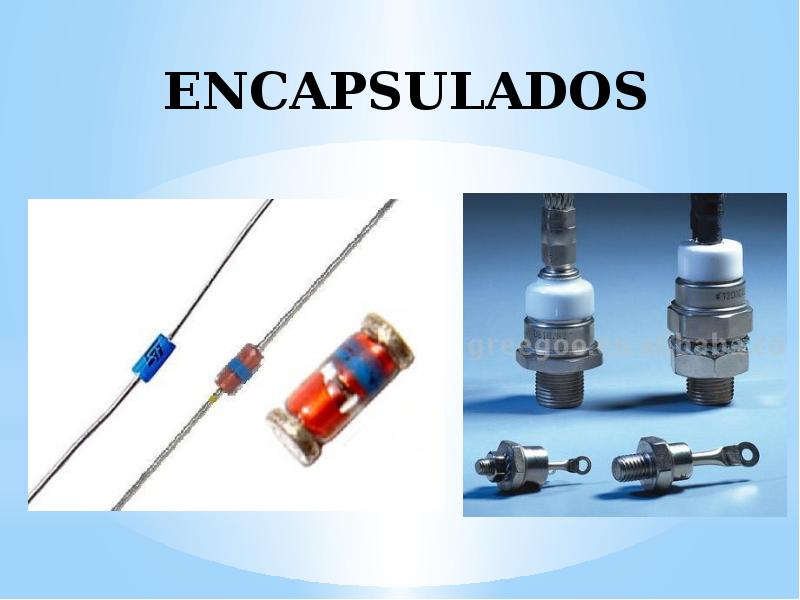

ENCAPSULADOS
Описание слайда:
ENCAPSULADOS

Слайд 9


GRACIAS
Описание слайда:
GRACIAS
