Слайд 1

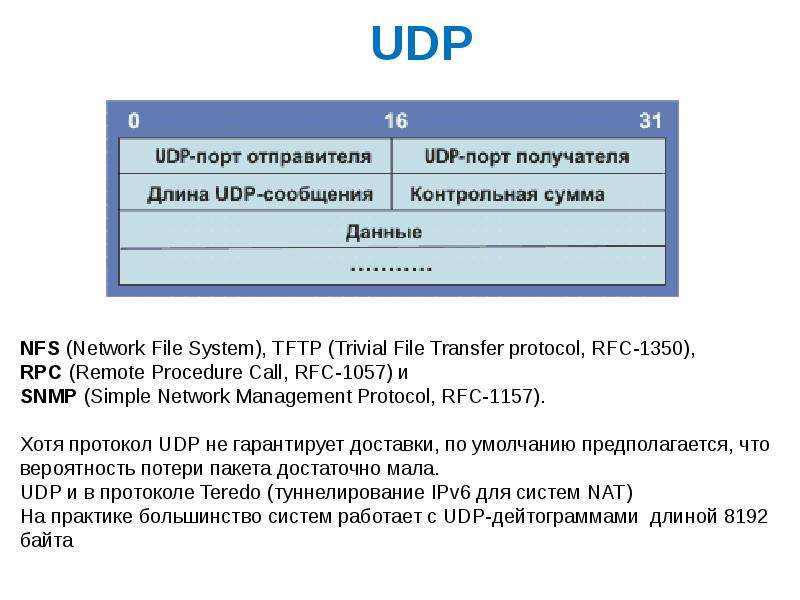

UDP
Описание слайда:
UDP

Слайд 2

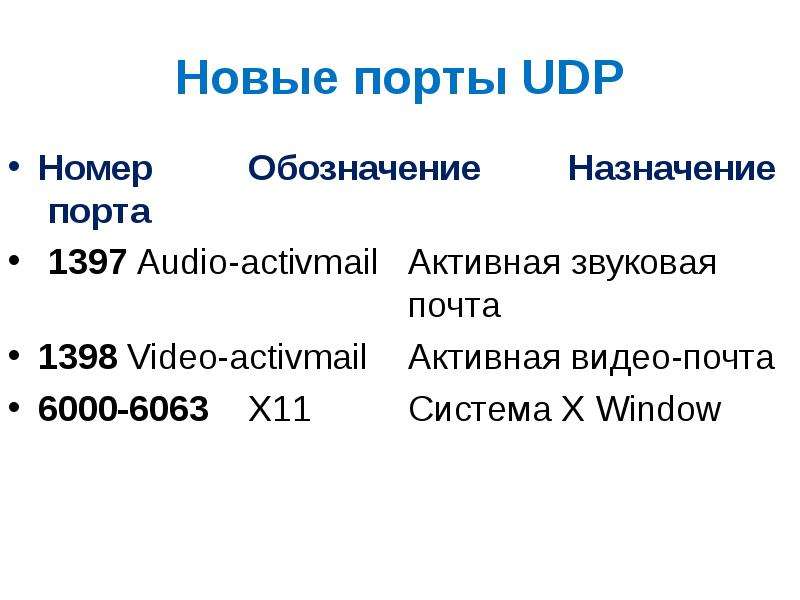

Новые порты UDP Номер Обозначение Назначение порта 1397 Аudio-activmail Активная звуковая почта 1398 Video-activmail Активная видео-почта 6000-6063...
Описание слайда:
Новые порты UDP Номер Обозначение Назначение порта 1397 Аudio-activmail Активная звуковая почта 1398 Video-activmail Активная видео-почта 6000-6063 X11 Система X Window

Слайд 3


Стандартные номера портов UDP Десятич. Обозначение Описание номер порта порта 20 FTP-data 21 FTP Протокол FTP 25 SMTP 43 Whois 80 WWW 110 POP3
Описание слайда:
Стандартные номера портов UDP Десятич. Обозначение Описание номер порта порта 20 FTP-data 21 FTP Протокол FTP 25 SMTP 43 Whois 80 WWW 110 POP3

Слайд 4

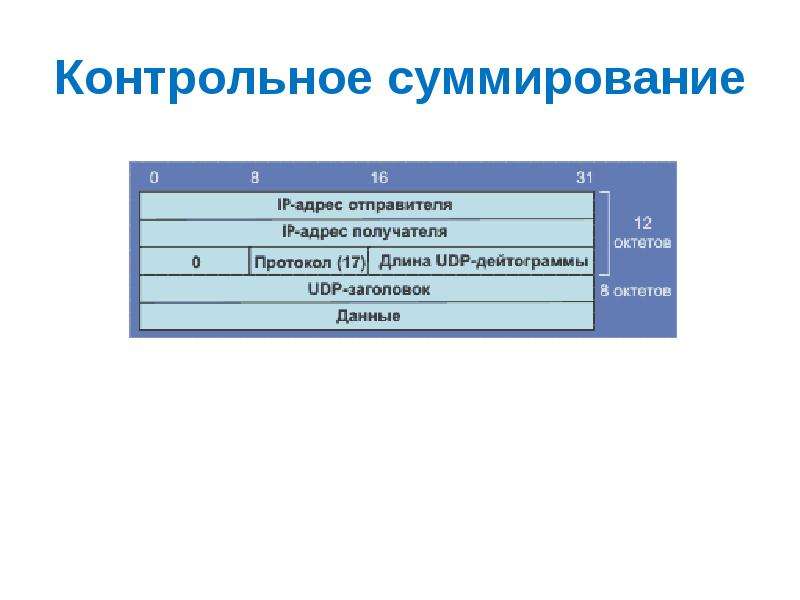

Контрольное суммирование
Описание слайда:
Контрольное суммирование

Слайд 5


ARP (Address Resolution Protocol)
Описание слайда:
ARP (Address Resolution Protocol)

Слайд 6

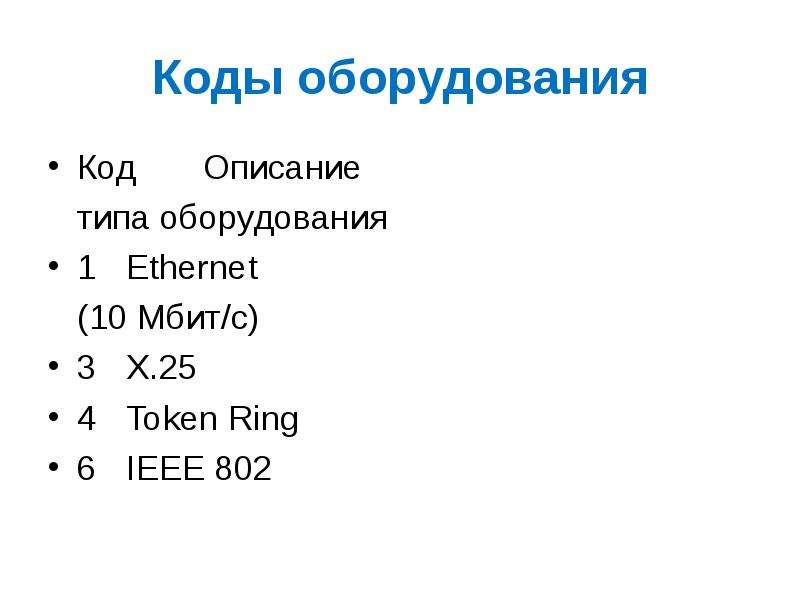

Коды оборудования Код Описание типа оборудования 1 Ethernet (10 Мбит/с) 3 X.25 4 Token Ring 6 IEEE 802
Описание слайда:
Коды оборудования Код Описание типа оборудования 1 Ethernet (10 Мбит/с) 3 X.25 4 Token Ring 6 IEEE 802

Слайд 7


Коды протокола 0806H ARP 0800H IP 814C SNMP
Описание слайда:
Коды протокола 0806H ARP 0800H IP 814C SNMP

Слайд 8

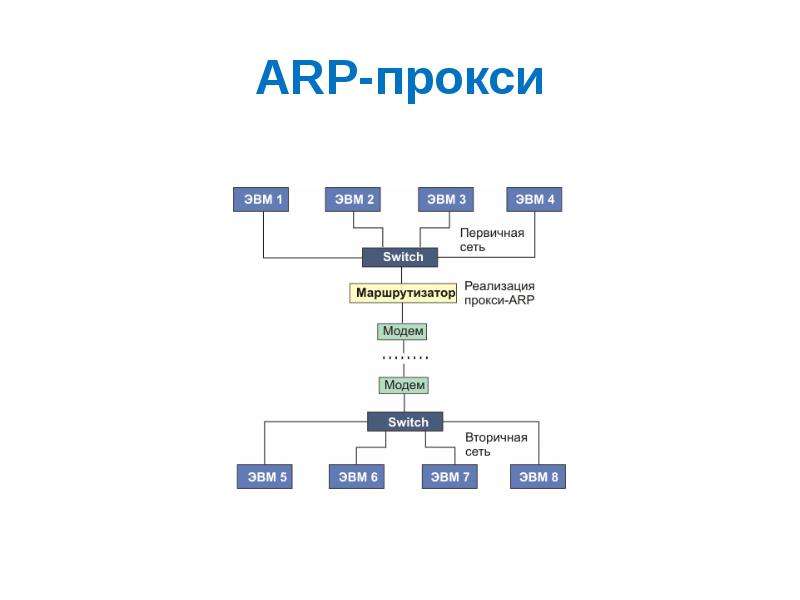

ARP-прокси
Описание слайда:
ARP-прокси

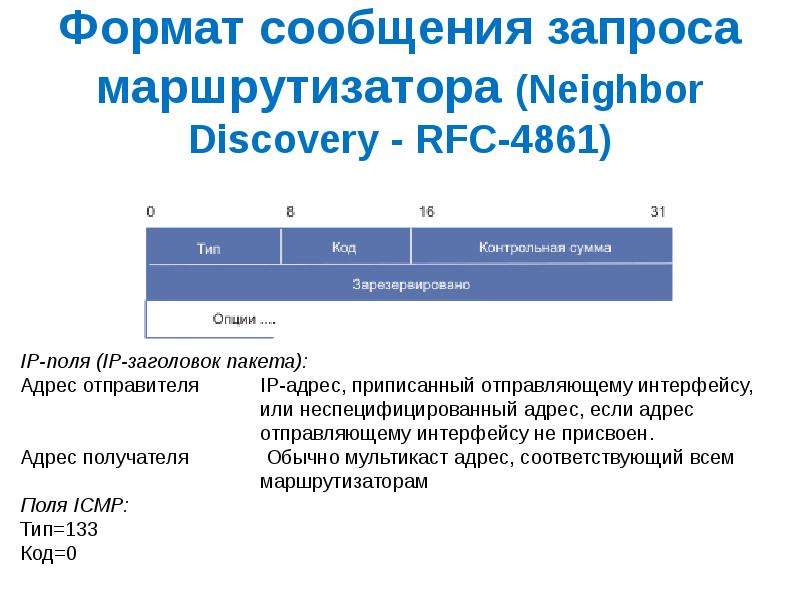

Слайд 9


Формат сообщения запроса маршрутизатора (Neighbor Discovery - RFC-4861)
Описание слайда:
Формат сообщения запроса маршрутизатора (Neighbor Discovery - RFC-4861)

Слайд 10

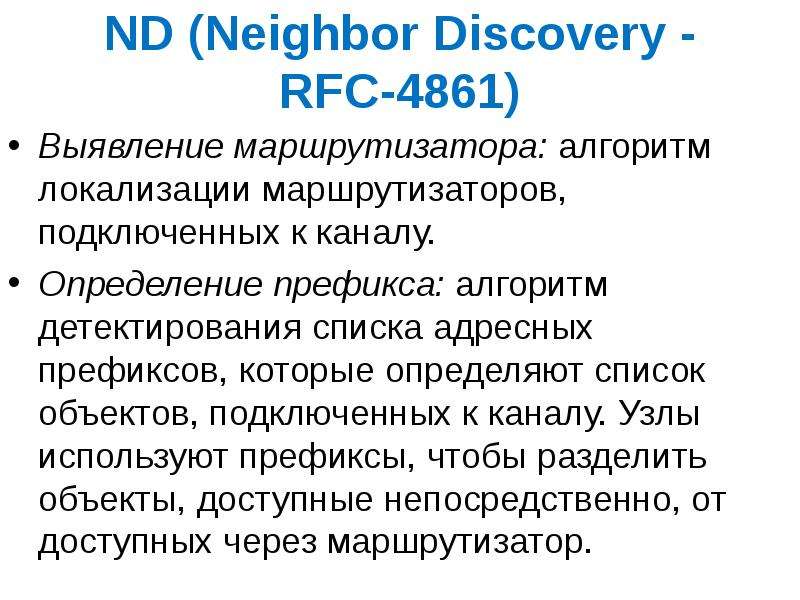

ND (Neighbor Discovery - RFC-4861) Выявление маршрутизатора: алгоритм локализации маршрутизаторов, подключенных к каналу. Определение префикса:...
Описание слайда:
ND (Neighbor Discovery - RFC-4861) Выявление маршрутизатора: алгоритм локализации маршрутизаторов, подключенных к каналу. Определение префикса: алгоритм детектирования списка адресных префиксов, которые определяют список объектов, подключенных к каналу. Узлы используют префиксы, чтобы разделить объекты, доступные непосредственно, от доступных через маршрутизатор.

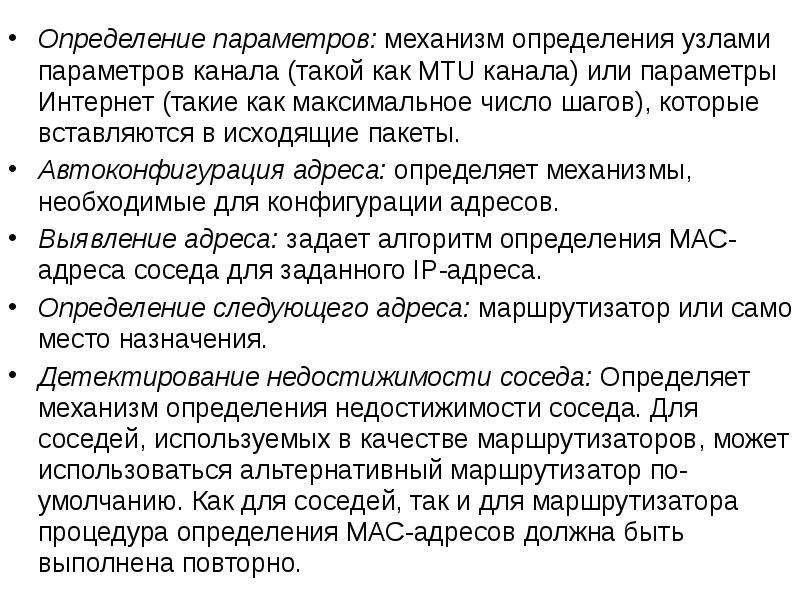

Слайд 11


Определение параметров: механизм определения узлами параметров канала (такой как MTU канала) или параметры Интернет (такие как максимальное число...
Описание слайда:
Определение параметров: механизм определения узлами параметров канала (такой как MTU канала) или параметры Интернет (такие как максимальное число шагов), которые вставляются в исходящие пакеты. Автоконфигурация адреса: определяет механизмы, необходимые для конфигурации адресов. Выявление адреса: задает алгоритм определения МАС-адреса соседа для заданного IP-адреса. Определение следующего адреса: маршрутизатор или само место назначения. Детектирование недостижимости соседа: Определяет механизм определения недостижимости соседа. Для соседей, используемых в качестве маршрутизаторов, может использоваться альтернативный маршрутизатор по-умолчанию. Как для соседей, так и для маршрутизатора процедура определения МАС-адресов должна быть выполнена повторно.

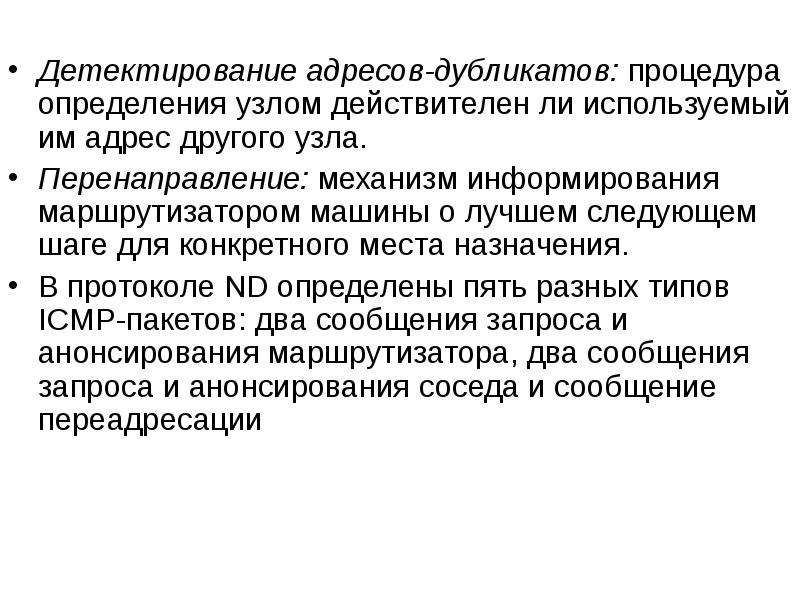

Слайд 12


Детектирование адресов-дубликатов: процедура определения узлом действителен ли используемый им адрес другого узла. Перенаправление: механизм...
Описание слайда:
Детектирование адресов-дубликатов: процедура определения узлом действителен ли используемый им адрес другого узла. Перенаправление: механизм информирования маршрутизатором машины о лучшем следующем шаге для конкретного места назначения. В протоколе ND определены пять разных типов ICMP-пакетов: два сообщения запроса и анонсирования маршрутизатора, два сообщения запроса и анонсирования соседа и сообщение переадресации

Слайд 13


Формат сообщения анонсирования маршрутизатора
Описание слайда:
Формат сообщения анонсирования маршрутизатора

Слайд 14

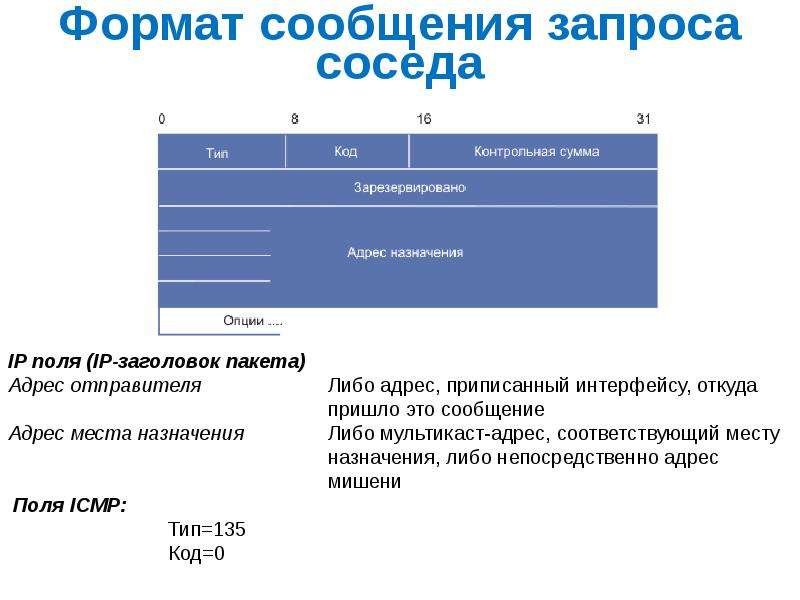

Формат сообщения запроса соседа
Описание слайда:
Формат сообщения запроса соседа

Слайд 15

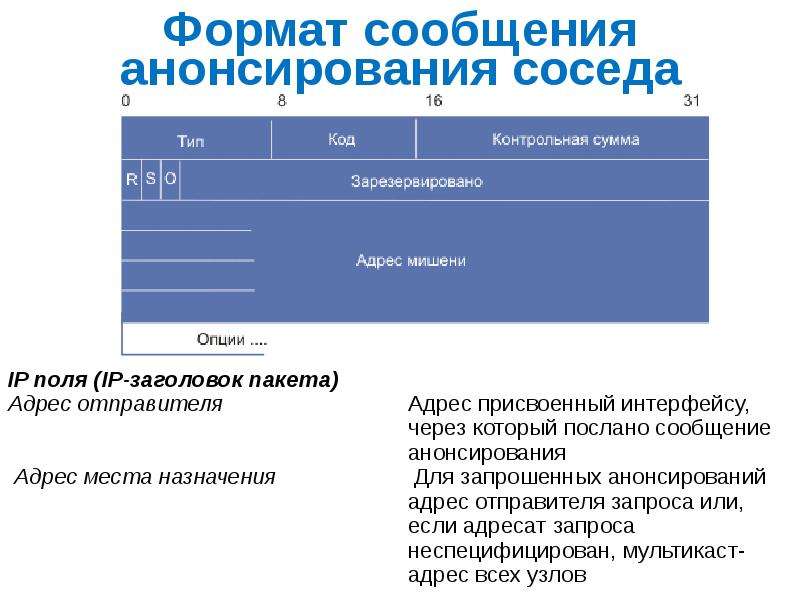

Формат сообщения анонсирования соседа
Описание слайда:
Формат сообщения анонсирования соседа

Слайд 16


Поля ICMP (Формат сообщения анонсирования соседа): Тип=136 Код=0 R - флаг маршрутизатора. Если R=1, отправителем является маршрутизатор. R-бит...
Описание слайда:
Поля ICMP (Формат сообщения анонсирования соседа): Тип=136 Код=0 R - флаг маршрутизатора. Если R=1, отправителем является маршрутизатор. R-бит используется при детектировании недостижимости соседа, чтобы детектировать маршрутизатор, который заменяет машину. S - флаг запроса. Когда S=1, это означает, что анонсирование было послано в ответ на запрос соседа со стороны адреса места назначения. S-бит используется в качестве подтверждения недоступности соседа. Бит не следует устанавливать в мультикастных уведомлениях или в случае неспровоцированного уникастного анонсирования. O - флаг перезаписи. Когда О=1, это означает, что анонсирование должно быть переписано существующей записью в кэше. Когда О=0, анонсирование не обновляет кэшированный МАС-адрес

Слайд 17


ICMP (ping)
Описание слайда:
ICMP (ping)

Слайд 18


Схема вложения ICMP-пакетов в Ethernet-кадр
Описание слайда:
Схема вложения ICMP-пакетов в Ethernet-кадр

Слайд 19

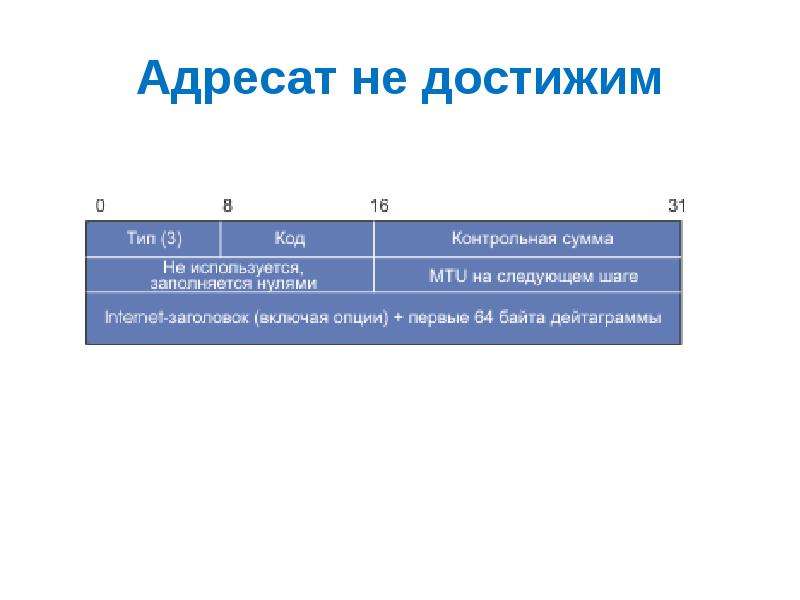

Адресат не достижим
Описание слайда:
Адресат не достижим

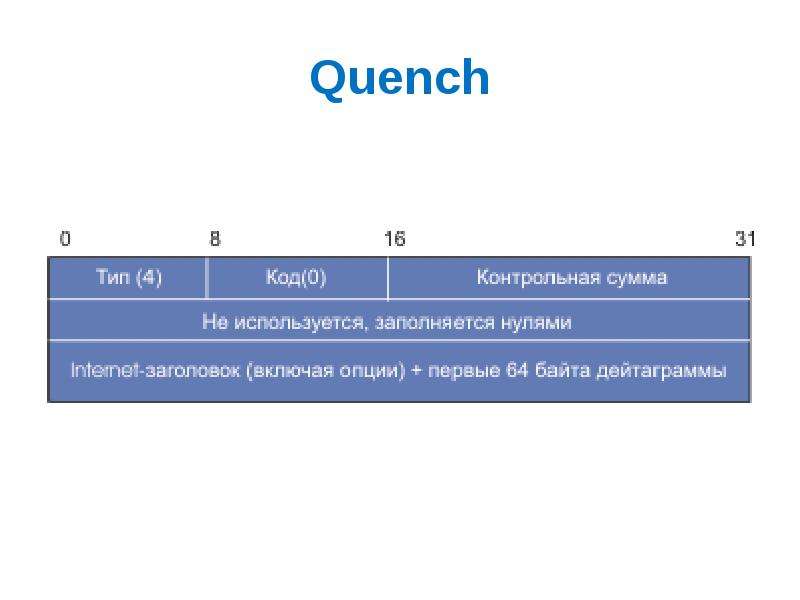

Слайд 20


Quench
Описание слайда:
Quench

Слайд 21


Формат ICMP-запроса переадресации
Описание слайда:
Формат ICMP-запроса переадресации

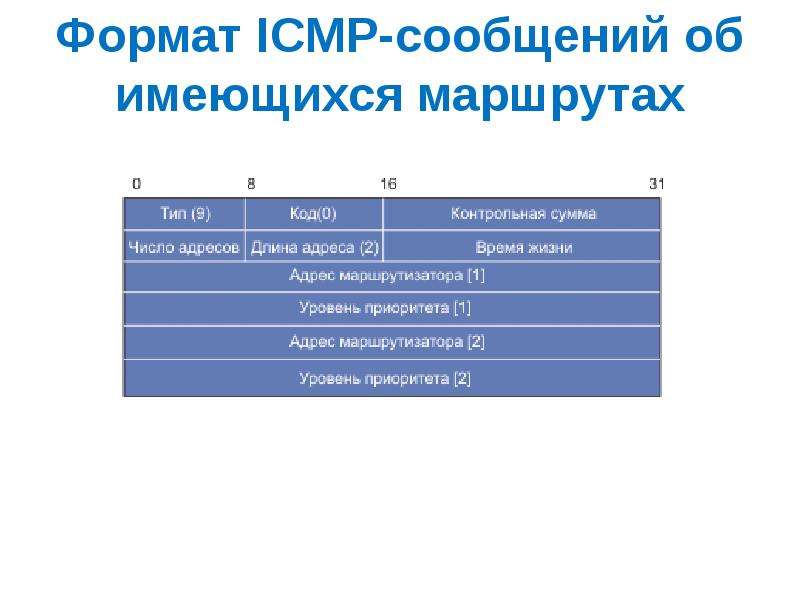

Слайд 22


Формат ICMP-сообщений об имеющихся маршрутах
Описание слайда:
Формат ICMP-сообщений об имеющихся маршрутах

Слайд 23


Формат запроса маршрутной информации
Описание слайда:
Формат запроса маршрутной информации

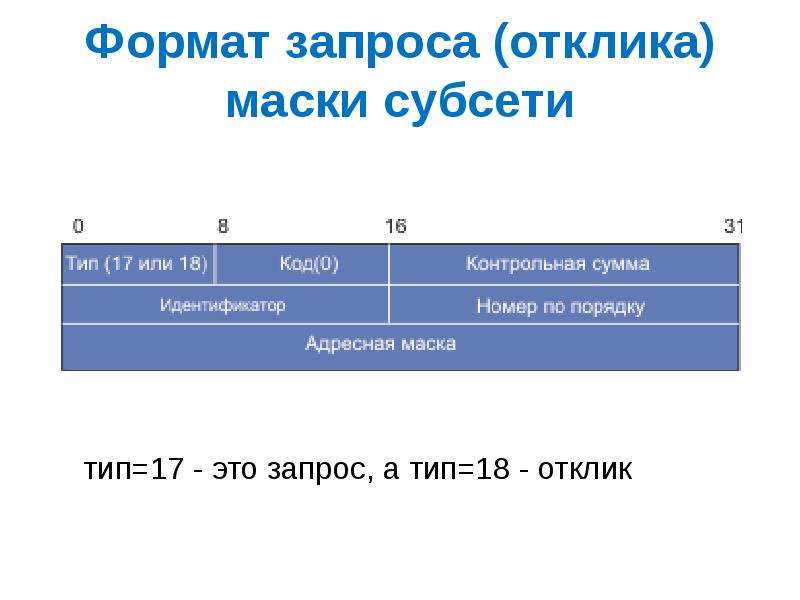

Слайд 24


Формат запроса (отклика) маски субсети
Описание слайда:
Формат запроса (отклика) маски субсети

Слайд 25

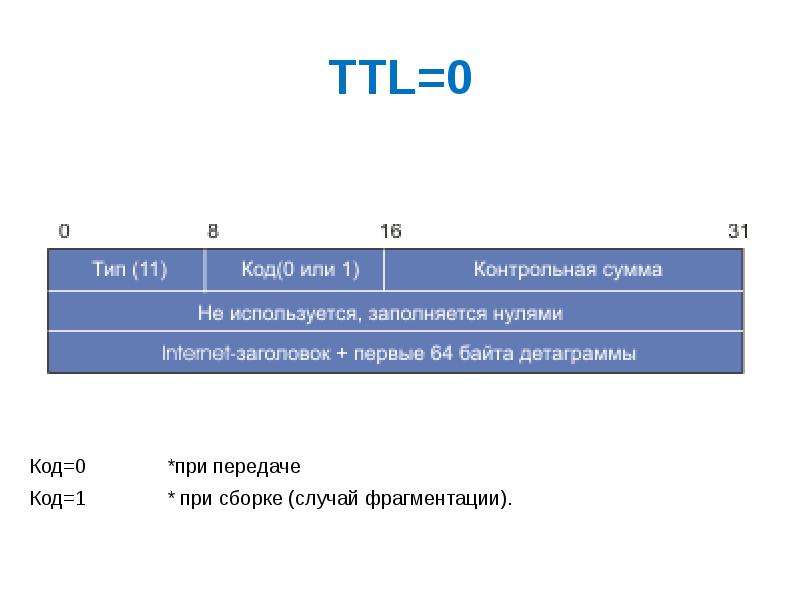

TTL=0
Описание слайда:
TTL=0

Слайд 26

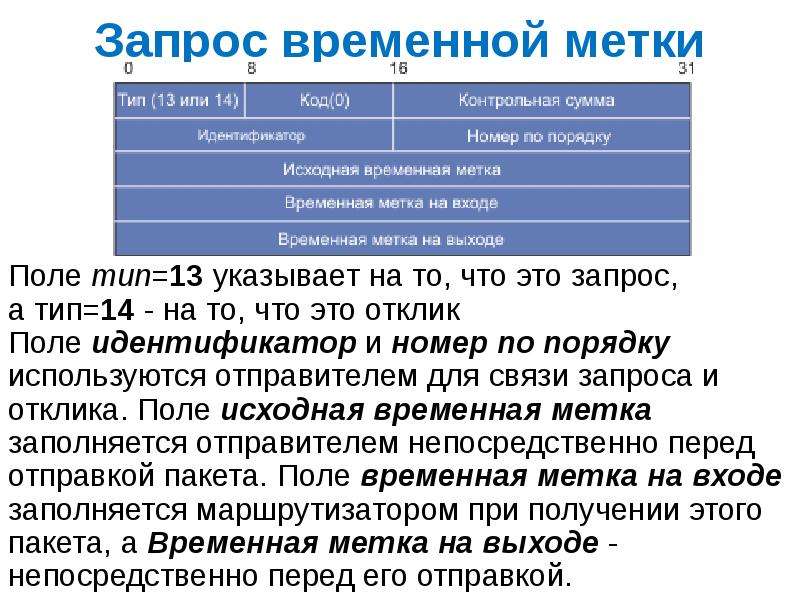

Запрос временной метки
Описание слайда:
Запрос временной метки

Слайд 27


Конфликт параметров
Описание слайда:
Конфликт параметров

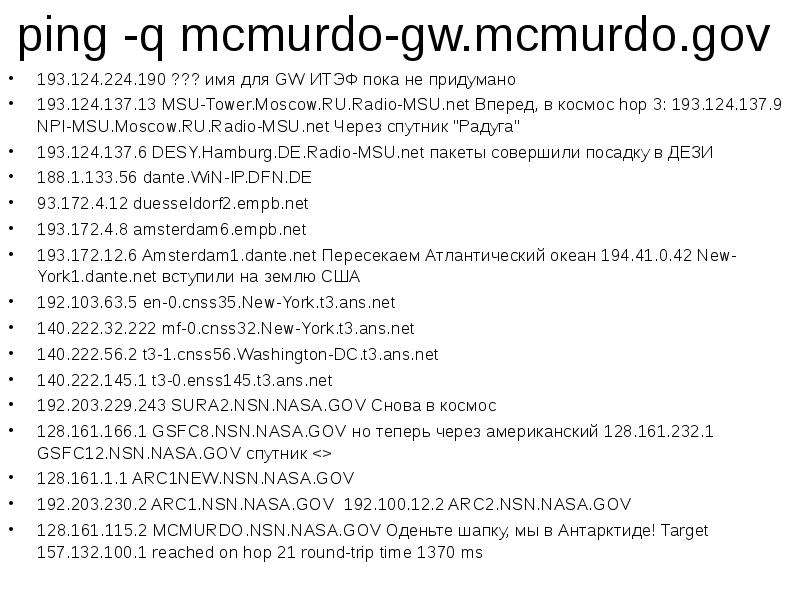

Слайд 28


ping -q mcmurdo-gw.mcmurdo.gov 193.124.224.190 ??? имя для GW ИТЭФ пока не придумано 193.124.137.13 MSU-Tower.Moscow.RU.Radio-MSU.net Вперед, в...
Описание слайда:
ping -q mcmurdo-gw.mcmurdo.gov 193.124.224.190 ??? имя для GW ИТЭФ пока не придумано 193.124.137.13 MSU-Tower.Moscow.RU.Radio-MSU.net Вперед, в космос hop 3: 193.124.137.9 NPI-MSU.Moscow.RU.Radio-MSU.net Через спутник "Радуга" 193.124.137.6 DESY.Hamburg.DE.Radio-MSU.net пакеты совершили посадку в ДЕЗИ 188.1.133.56 dante.WiN-IP.DFN.DE 93.172.4.12 duesseldorf2.empb.net 193.172.4.8 amsterdam6.empb.net 193.172.12.6 Amsterdam1.dante.net Пересекаем Атлантический океан 194.41.0.42 New-York1.dante.net вступили на землю США 192.103.63.5 en-0.cnss35.New-York.t3.ans.net 140.222.32.222 mf-0.cnss32.New-York.t3.ans.net 140.222.56.2 t3-1.cnss56.Washington-DC.t3.ans.net 140.222.145.1 t3-0.enss145.t3.ans.net 192.203.229.243 SURA2.NSN.NASA.GOV Снова в космос 128.161.166.1 GSFC8.NSN.NASA.GOV но теперь через американский 128.161.232.1 GSFC12.NSN.NASA.GOV спутник 128.161.1.1 ARC1NEW.NSN.NASA.GOV 192.203.230.2 ARC1.NSN.NASA.GOV 192.100.12.2 ARC2.NSN.NASA.GOV 128.161.115.2 MCMURDO.NSN.NASA.GOV Оденьте шапку, мы в Антарктиде! Target 157.132.100.1 reached on hop 21 round-trip time 1370 ms

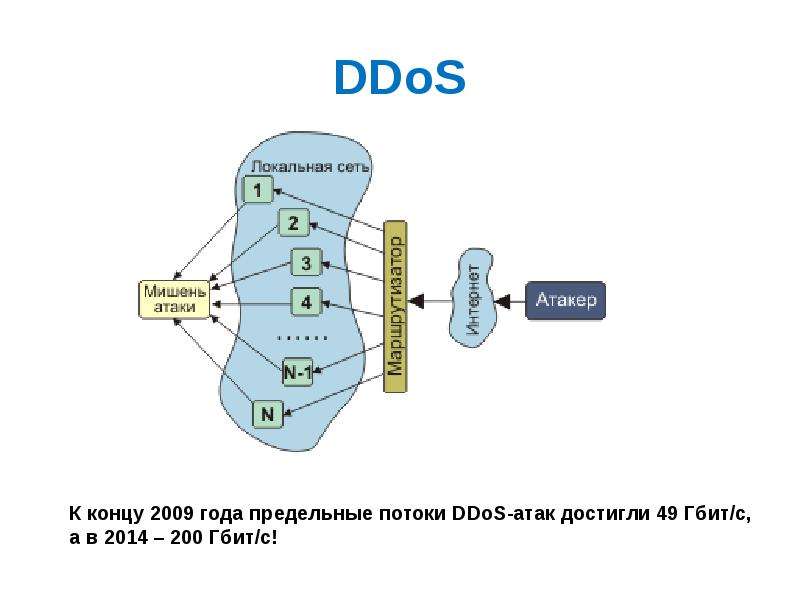

Слайд 29


DDoS
Описание слайда:
DDoS
