VLAN

Слайд 2

Описание слайда:

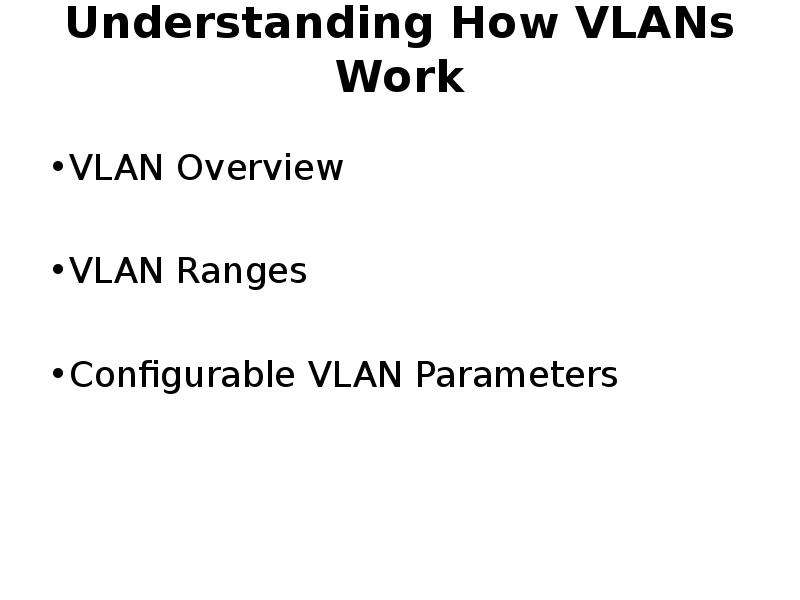

Understanding How VLANs Work •VLAN Overview •VLAN Ranges •Configurable VLAN Parameters

Слайд 3

Описание слайда:

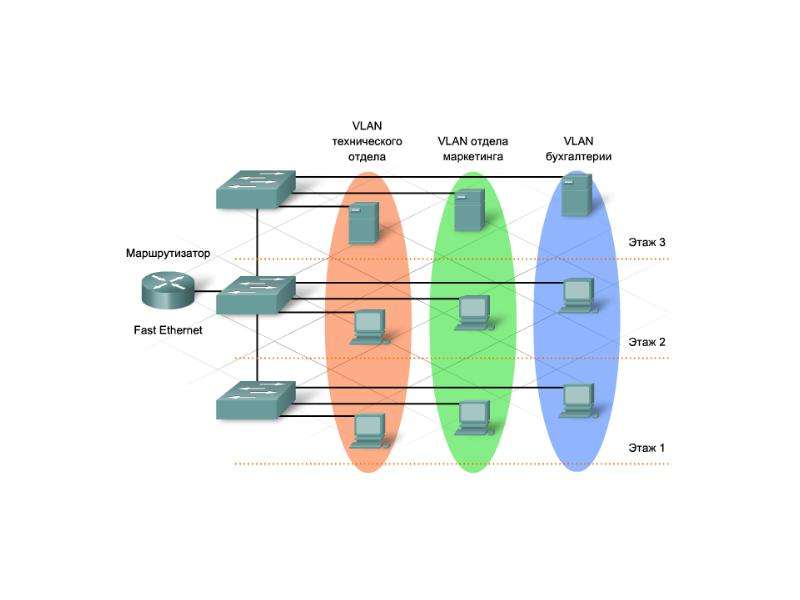

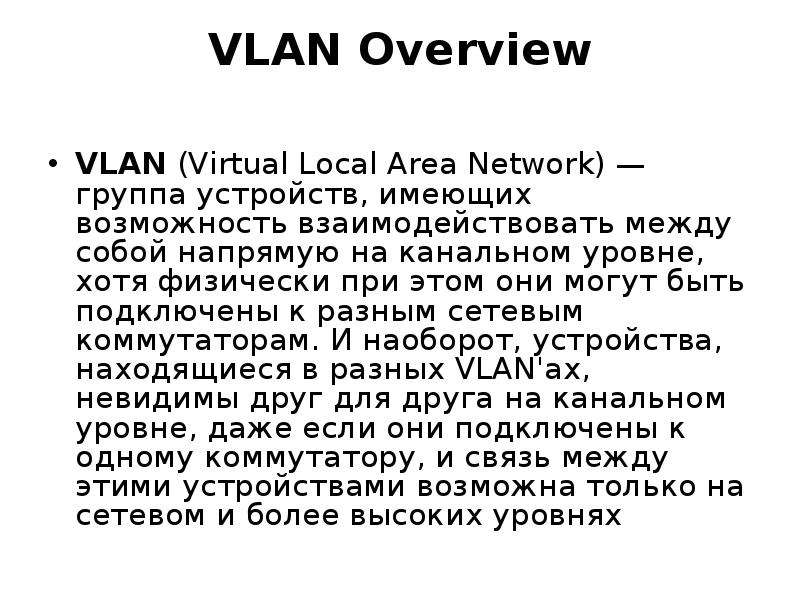

VLAN Overview VLAN (Virtual Local Area Network) — группа устройств, имеющих возможность взаимодействовать между собой напрямую на канальном уровне, хотя физически при этом они могут быть подключены к разным сетевым коммутаторам. И наоборот, устройства, находящиеся в разных VLAN'ах, невидимы друг для друга на канальном уровне, даже если они подключены к одному коммутатору, и связь между этими устройствами возможна только на сетевом и более высоких уровнях

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

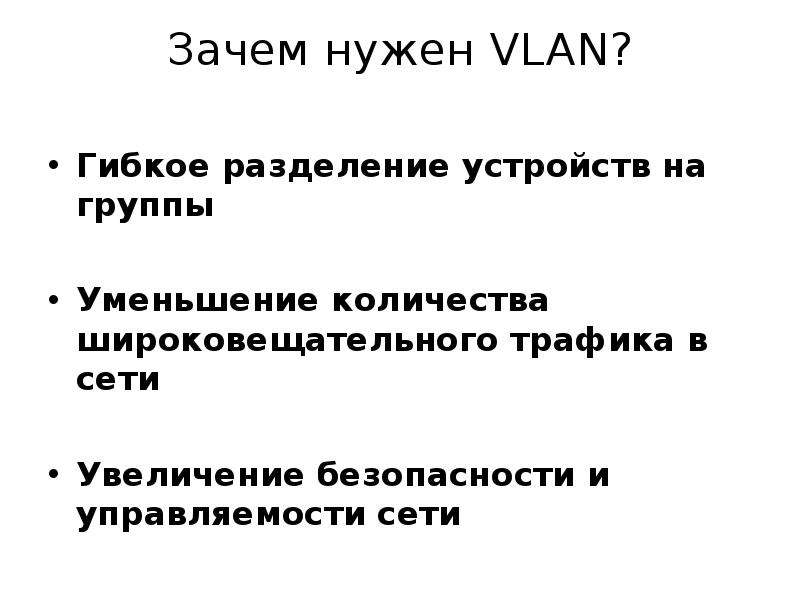

Зачем нужен VLAN? Гибкое разделение устройств на группы Уменьшение количества широковещательного трафика в сети Увеличение безопасности и управляемости сети

Слайд 6

Описание слайда:

Тегирование трафика VLAN IEEE 802.1Q ISL

Слайд 7

Описание слайда:

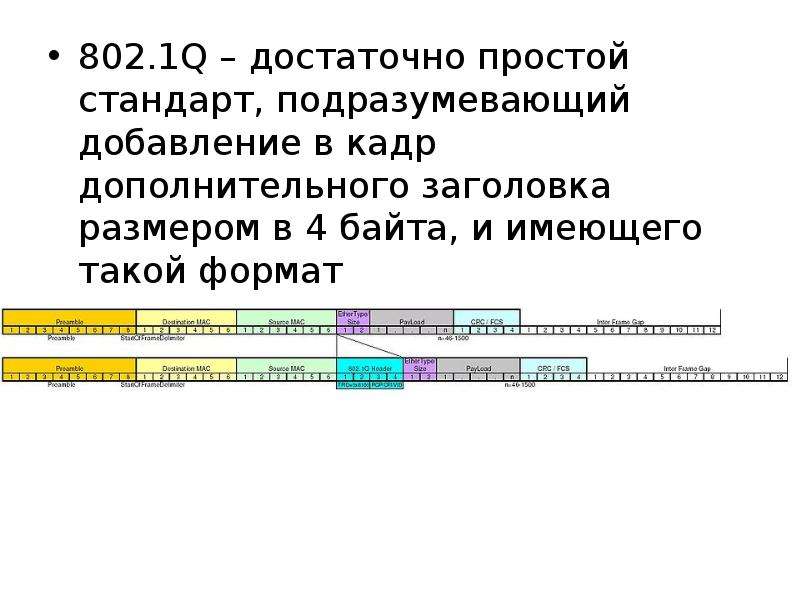

802.1Q – достаточно простой стандарт, подразумевающий добавление в кадр дополнительного заголовка размером в 4 байта, и имеющего такой формат 802.1Q – достаточно простой стандарт, подразумевающий добавление в кадр дополнительного заголовка размером в 4 байта, и имеющего такой формат

Слайд 8

Описание слайда:

Заголовок Заголовок

Слайд 9

Описание слайда:

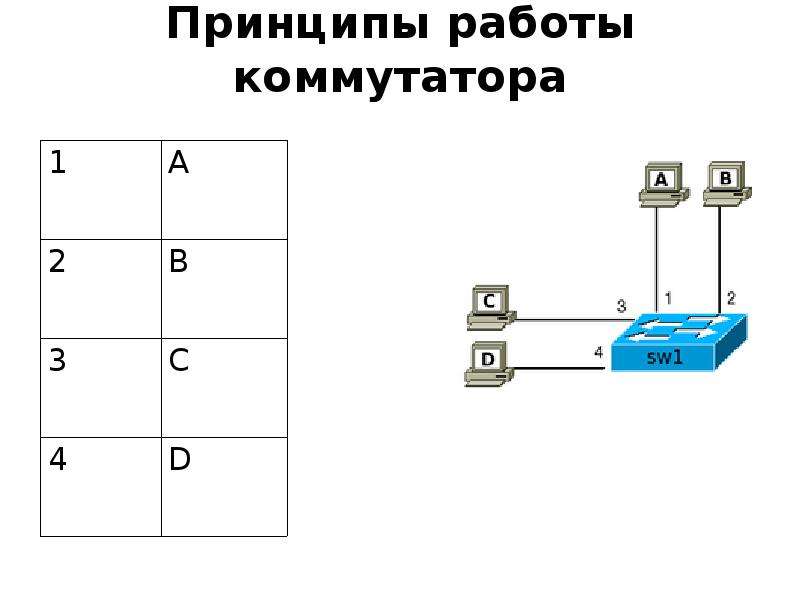

Принципы работы коммутатора

Слайд 10

Описание слайда:

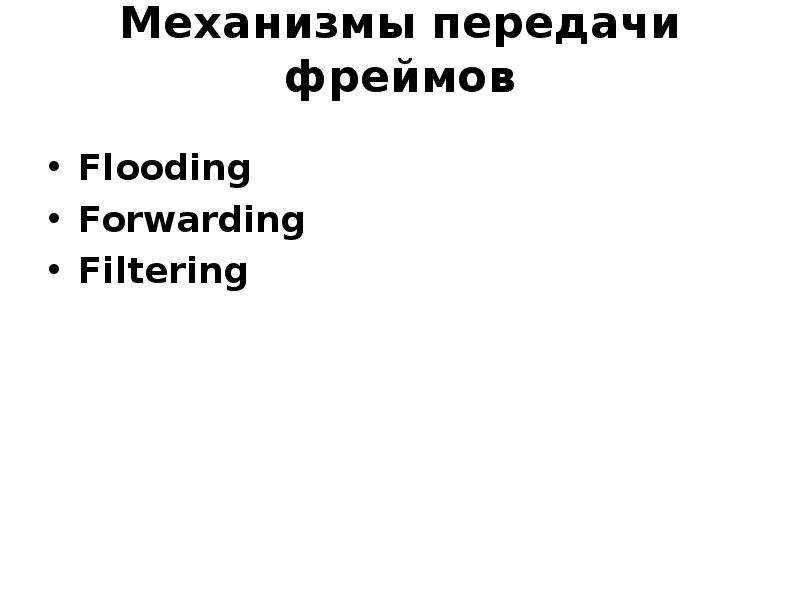

Механизмы передачи фреймов Flooding Forwarding Filtering

Слайд 11

Описание слайда:

Таблица коммутации

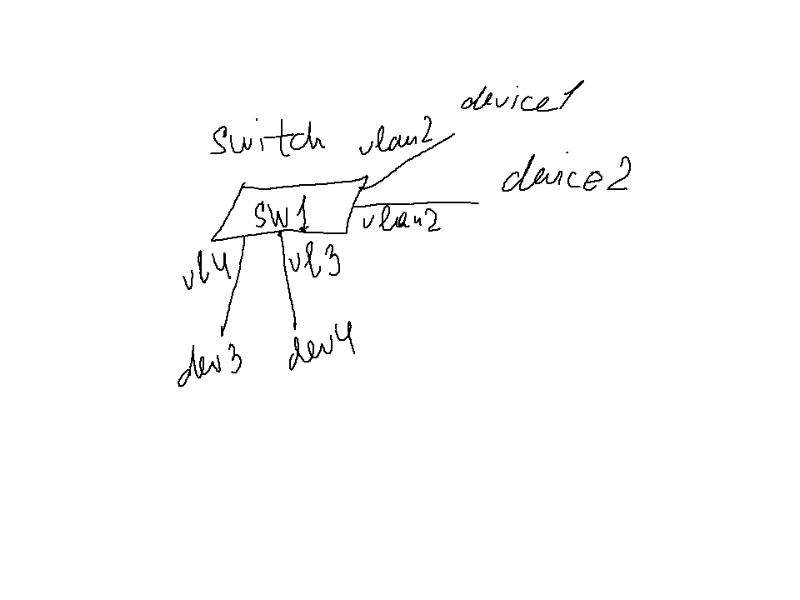

Слайд 12

Описание слайда:

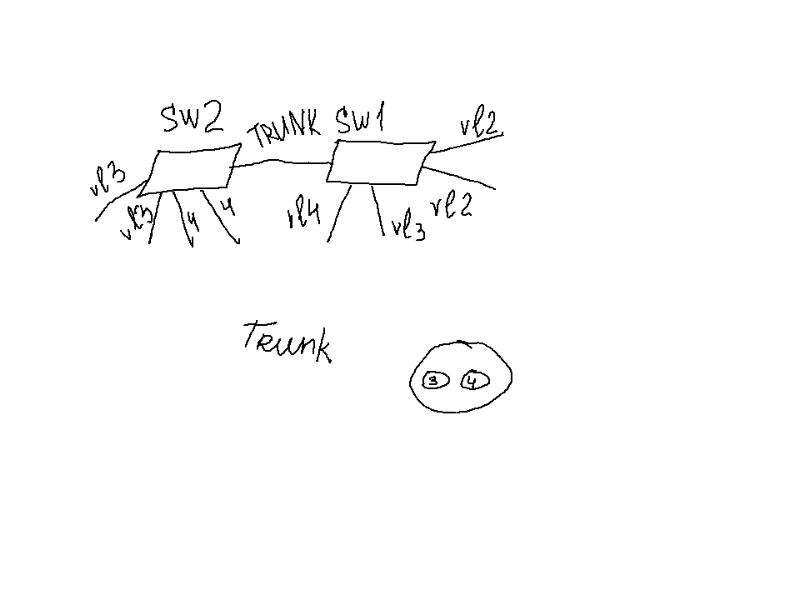

Слайд 13

Описание слайда:

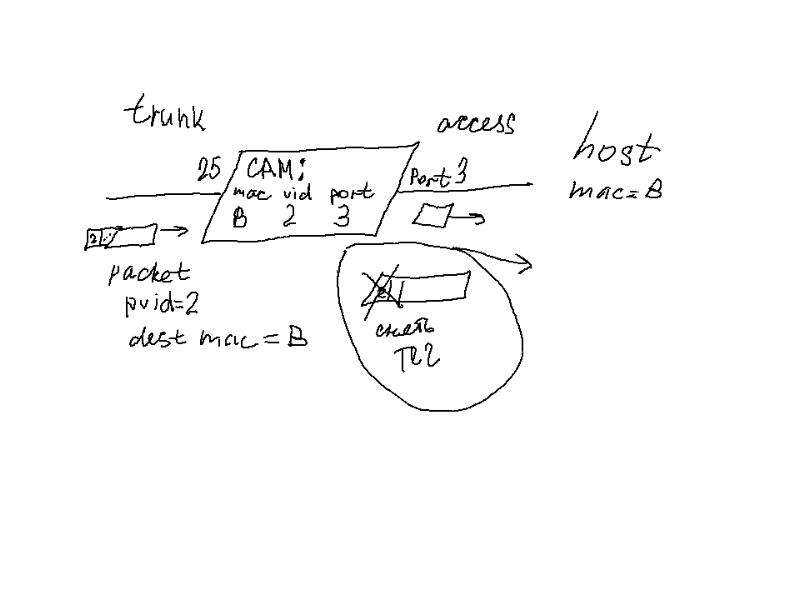

Слайд 14

Описание слайда:

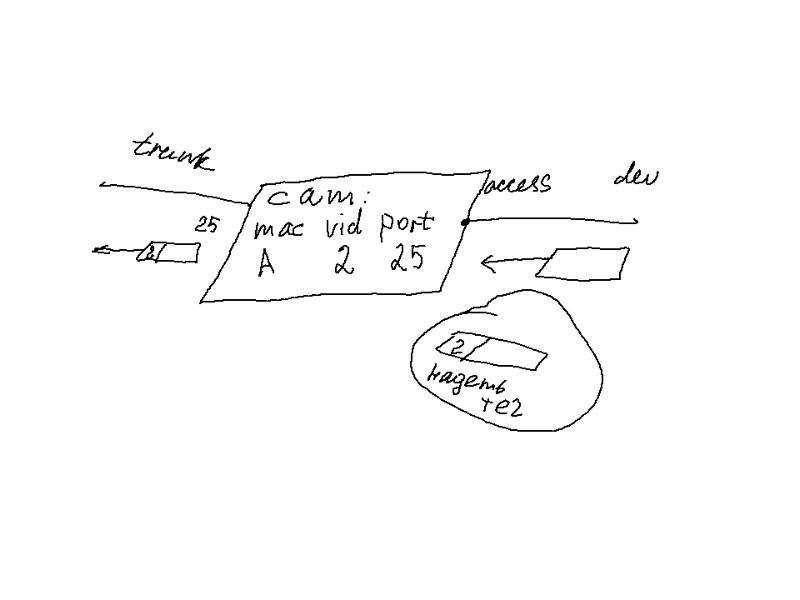

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

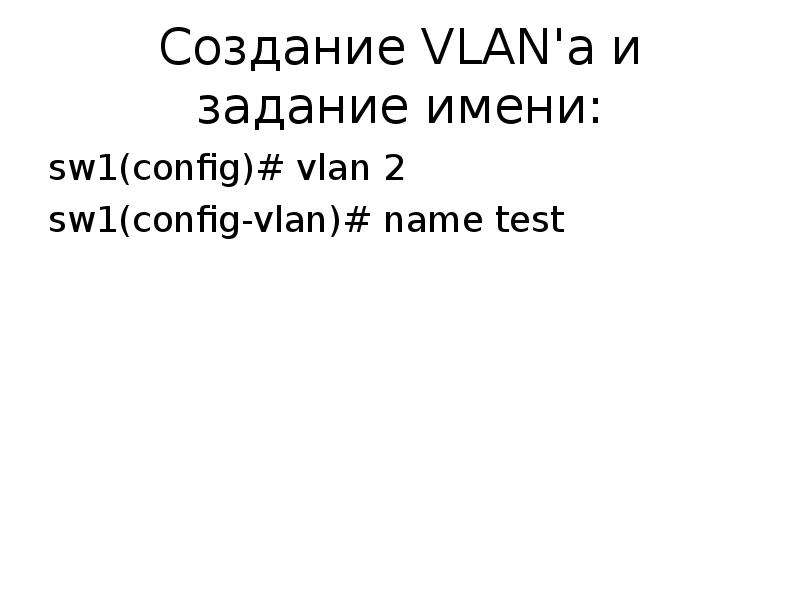

Создание VLAN'а и задание имени: sw1(config)# vlan 2 sw1(config-vlan)# name test

Слайд 17

Описание слайда:

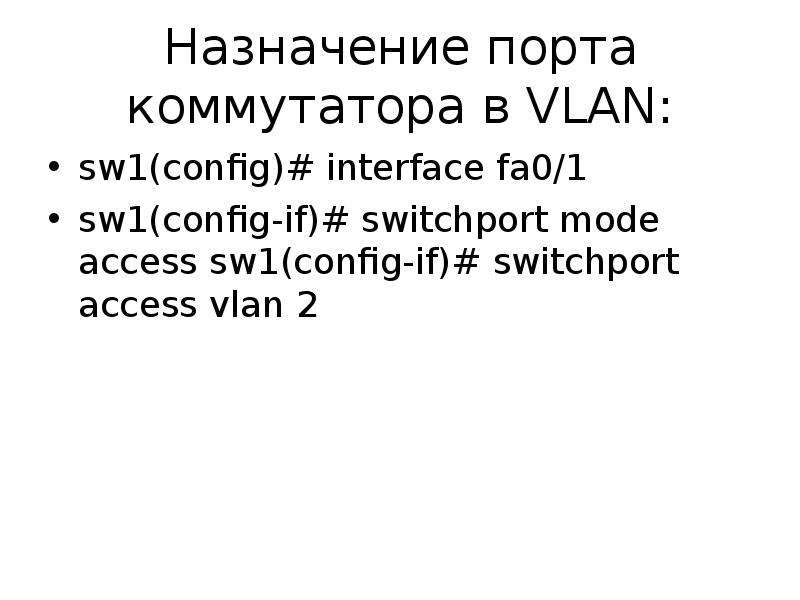

Назначение порта коммутатора в VLAN: sw1(config)# interface fa0/1 sw1(config-if)# switchport mode access sw1(config-if)# switchport access vlan 2

Слайд 18

Описание слайда:

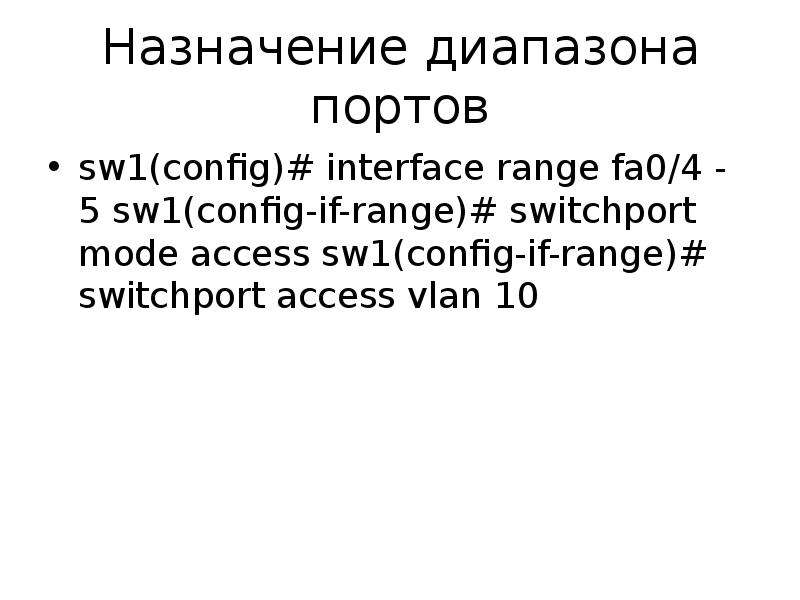

Назначение диапазона портов sw1(config)# interface range fa0/4 - 5 sw1(config-if-range)# switchport mode access sw1(config-if-range)# switchport access vlan 10

Слайд 19

Описание слайда:

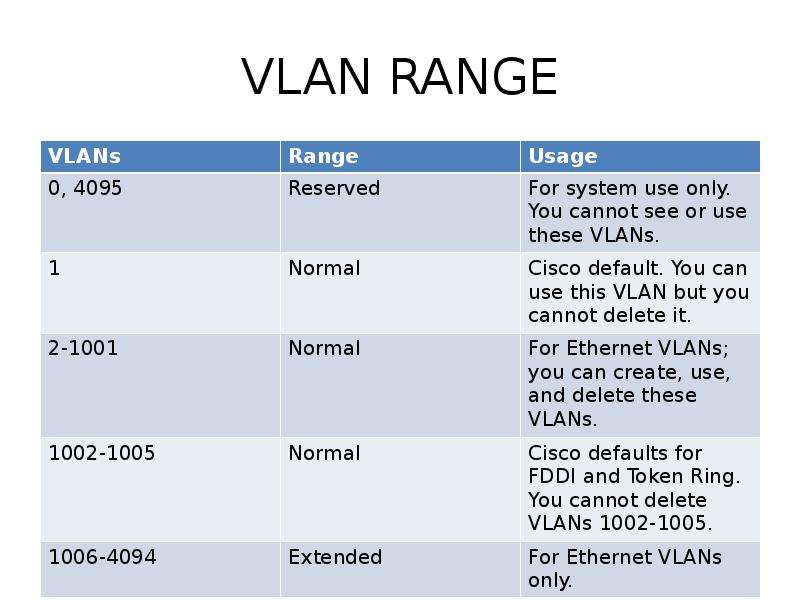

VLAN RANGE

Слайд 20

Описание слайда:

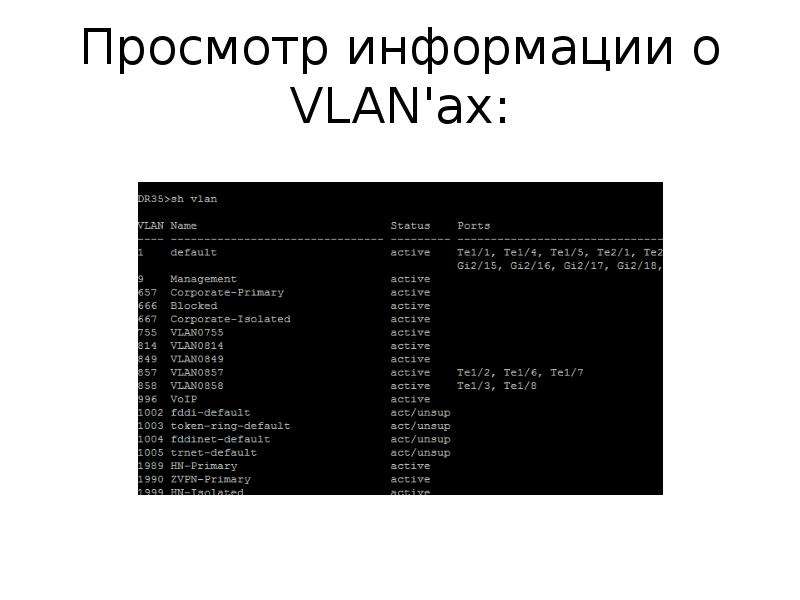

Просмотр информации о VLAN'ах:

Слайд 21

Описание слайда:

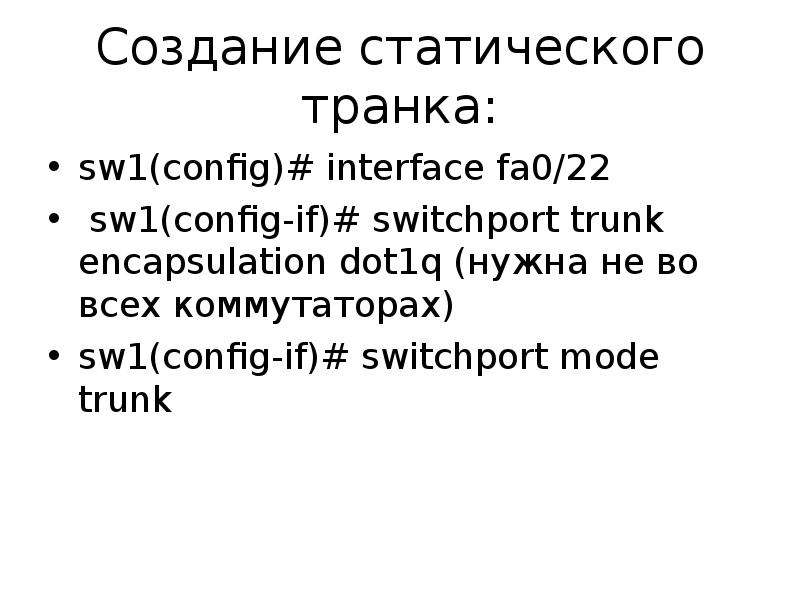

Создание статического транка: sw1(config)# interface fa0/22 sw1(config-if)# switchport trunk encapsulation dot1q (нужна не во всех коммутаторах) sw1(config-if)# switchport mode trunk

Слайд 22

Описание слайда:

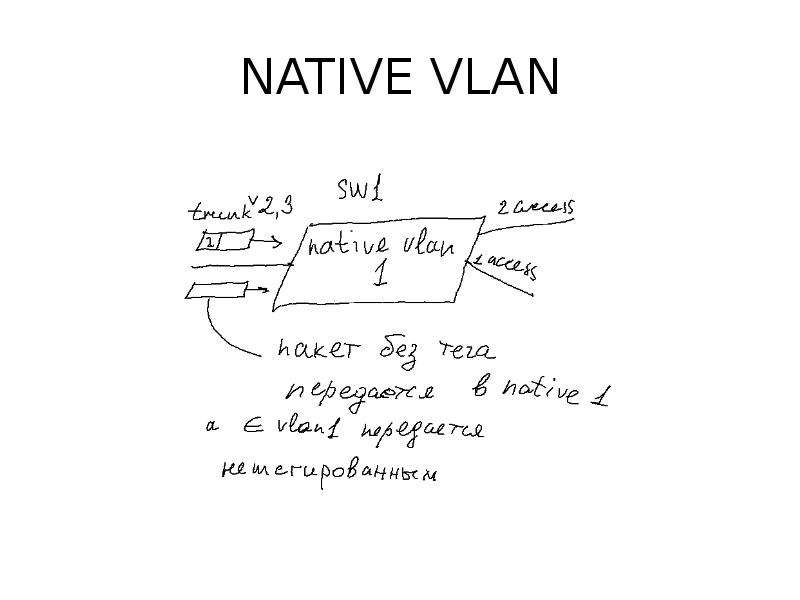

NATIVE VLAN

Слайд 23

Описание слайда:

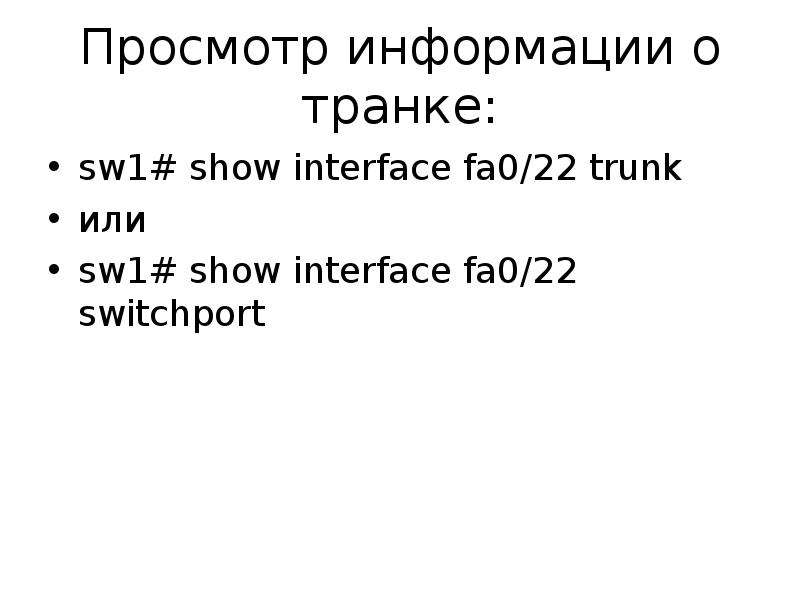

Просмотр информации о транке: sw1# show interface fa0/22 trunk или sw1# show interface fa0/22 switchport

Слайд 24

Описание слайда:

TRUNKING STATIC (рассматривали ранее) DYNAMIC - DTP

Слайд 25

Описание слайда:

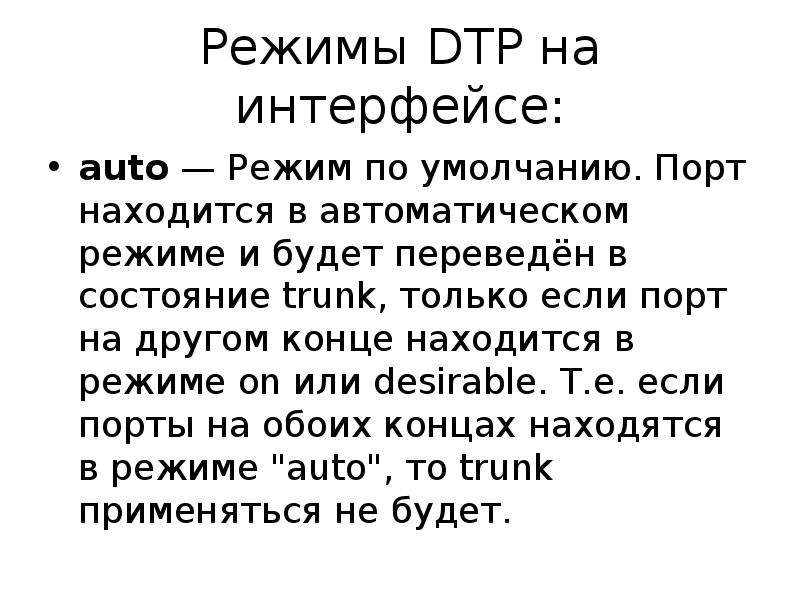

Режимы DTP на интерфейсе: auto — Режим по умолчанию. Порт находится в автоматическом режиме и будет переведён в состояние trunk, только если порт на другом конце находится в режиме on или desirable. Т.е. если порты на обоих концах находятся в режиме "auto", то trunk применяться не будет.

Слайд 26

Описание слайда:

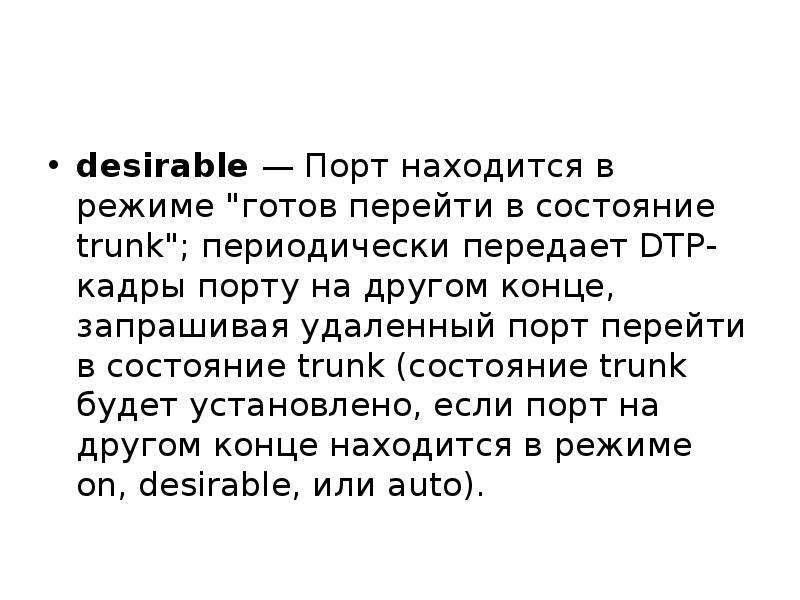

desirable — Порт находится в режиме "готов перейти в состояние trunk"; периодически передает DTP-кадры порту на другом конце, запрашивая удаленный порт перейти в состояние trunk (состояние trunk будет установлено, если порт на другом конце находится в режиме on, desirable, или auto). desirable — Порт находится в режиме "готов перейти в состояние trunk"; периодически передает DTP-кадры порту на другом конце, запрашивая удаленный порт перейти в состояние trunk (состояние trunk будет установлено, если порт на другом конце находится в режиме on, desirable, или auto).

Слайд 27

Описание слайда:

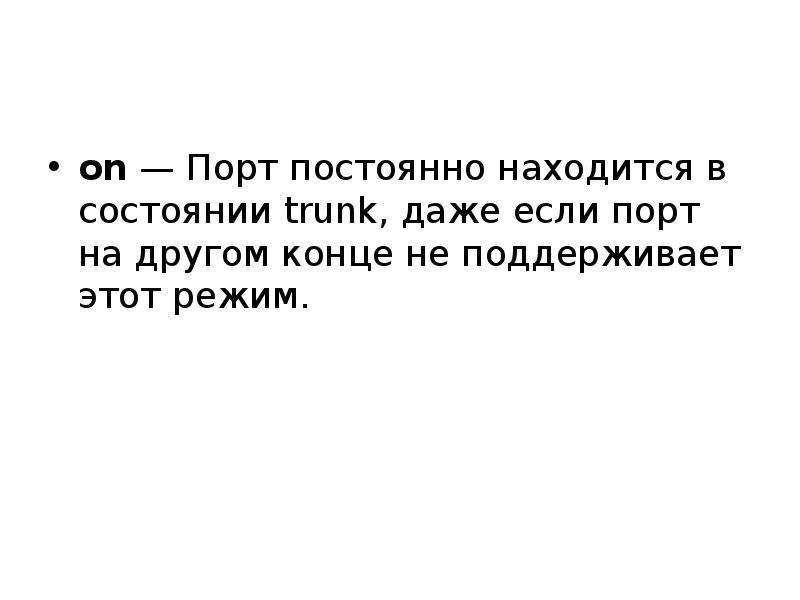

on — Порт постоянно находится в состоянии trunk, даже если порт на другом конце не поддерживает этот режим. on — Порт постоянно находится в состоянии trunk, даже если порт на другом конце не поддерживает этот режим.

Слайд 28

Описание слайда:

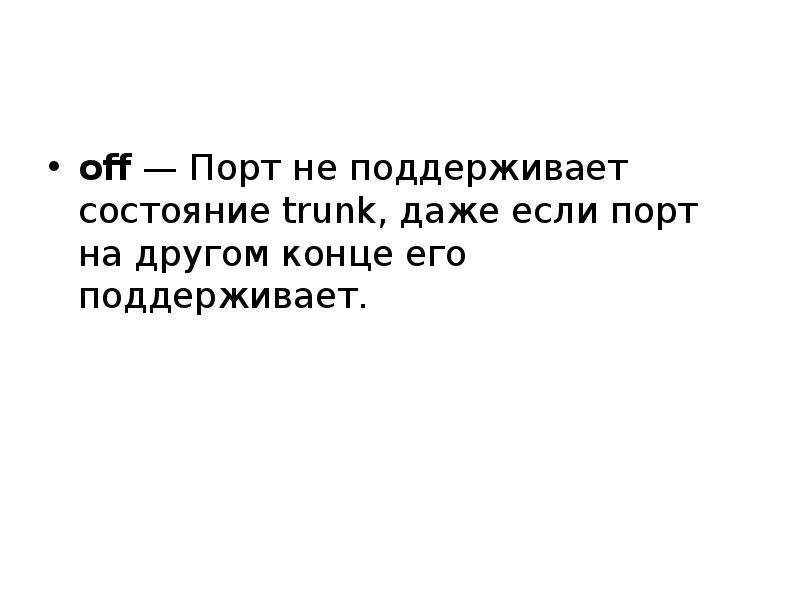

off — Порт не поддерживает состояние trunk, даже если порт на другом конце его поддерживает. off — Порт не поддерживает состояние trunk, даже если порт на другом конце его поддерживает.

Слайд 29

Описание слайда:

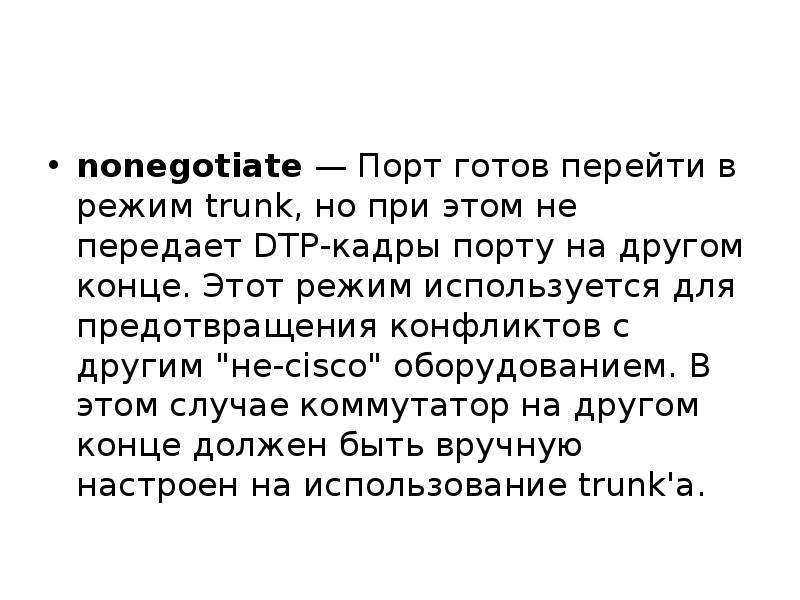

nonegotiate — Порт готов перейти в режим trunk, но при этом не передает DTP-кадры порту на другом конце. Этот режим используется для предотвращения конфликтов с другим "не-cisco" оборудованием. В этом случае коммутатор на другом конце должен быть вручную настроен на использование trunk'а. nonegotiate — Порт готов перейти в режим trunk, но при этом не передает DTP-кадры порту на другом конце. Этот режим используется для предотвращения конфликтов с другим "не-cisco" оборудованием. В этом случае коммутатор на другом конце должен быть вручную настроен на использование trunk'а.

Слайд 30

Описание слайда:

EXAMPLE DR35(config-if)#switchport mode ? access Set trunking mode to ACCESS unconditionally dot1q-tunnel set trunking mode to TUNNEL unconditionally dynamic Set trunking mode to dynamically negotiate access or trunk mode private-vlan Set private-vlan mode trunk Set trunking mode to TRUNK unconditionally

Слайд 31

Описание слайда:

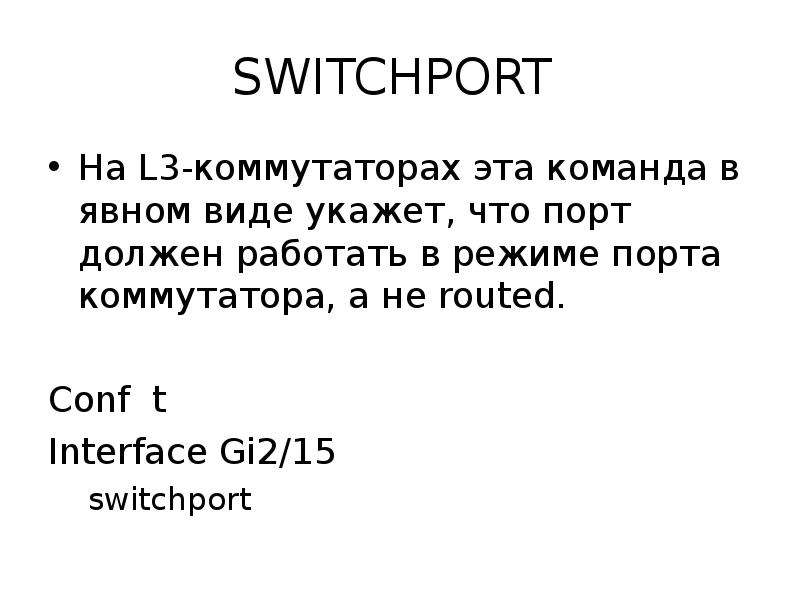

SWITCHPORT На L3-коммутаторах эта команда в явном виде укажет, что порт должен работать в режиме порта коммутатора, а не routed. Conf t Interface Gi2/15 switchport

Слайд 32

Описание слайда:

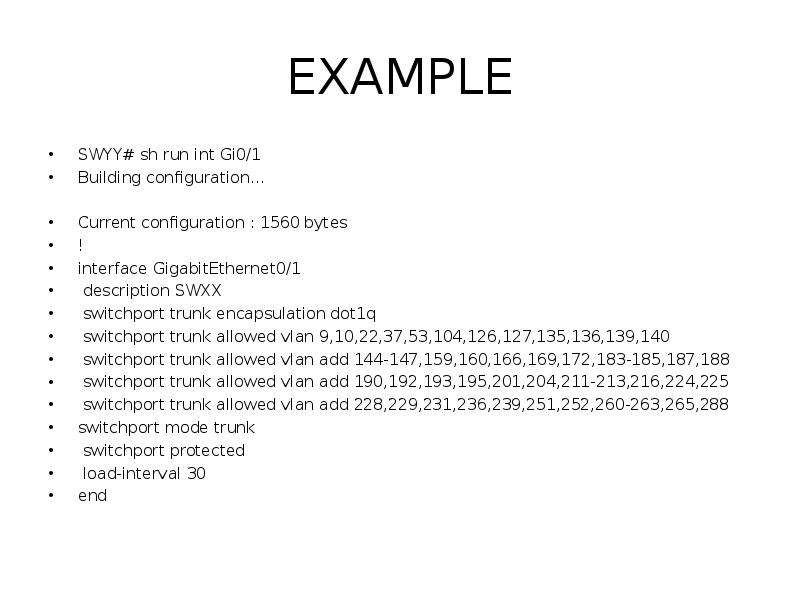

EXAMPLE SWYY# sh run int Gi0/1 Building configuration... Current configuration : 1560 bytes ! interface GigabitEthernet0/1 description SWXX switchport trunk encapsulation dot1q switchport trunk allowed vlan 9,10,22,37,53,104,126,127,135,136,139,140 switchport trunk allowed vlan add 144-147,159,160,166,169,172,183-185,187,188 switchport trunk allowed vlan add 190,192,193,195,201,204,211-213,216,224,225 switchport trunk allowed vlan add 228,229,231,236,239,251,252,260-263,265,288 switchport mode trunk switchport protected load-interval 30 end

Слайд 33

Описание слайда:

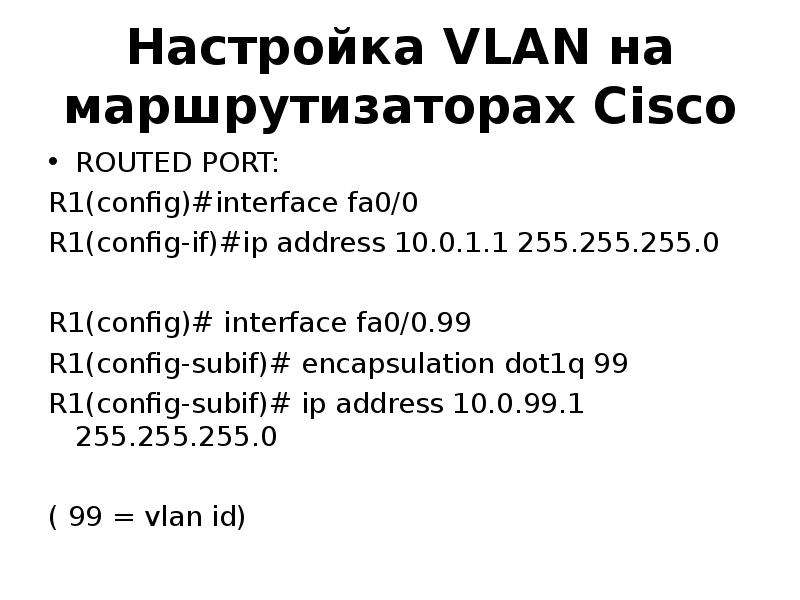

Настройка VLAN на маршрутизаторах Cisco ROUTED PORT: R1(config)#interface fa0/0 R1(config-if)#ip address 10.0.1.1 255.255.255.0 R1(config)# interface fa0/0.99 R1(config-subif)# encapsulation dot1q 99 R1(config-subif)# ip address 10.0.99.1 255.255.255.0 ( 99 = vlan id)

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

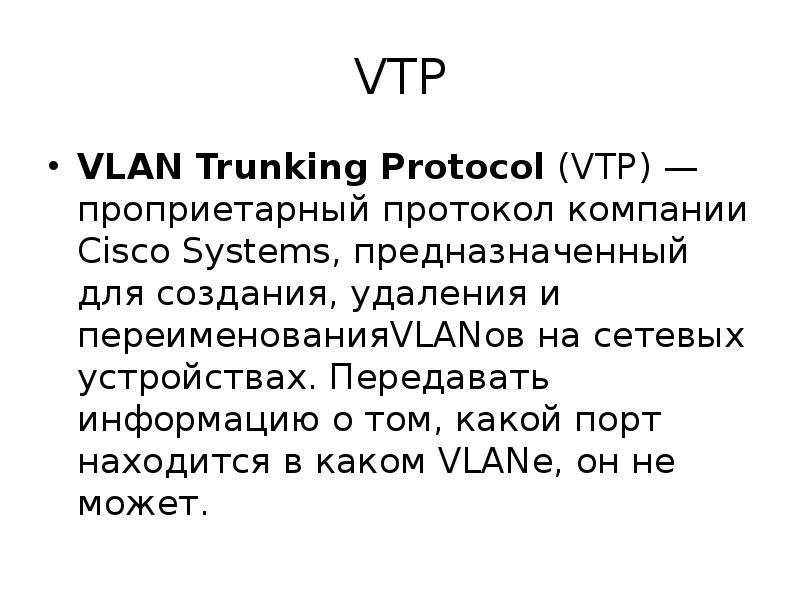

VTP VLAN Trunking Protocol (VTP) — проприетарный протокол компании Cisco Systems, предназначенный для создания, удаления и переименованияVLANов на сетевых устройствах. Передавать информацию о том, какой порт находится в каком VLANе, он не может.

Слайд 36

Описание слайда:

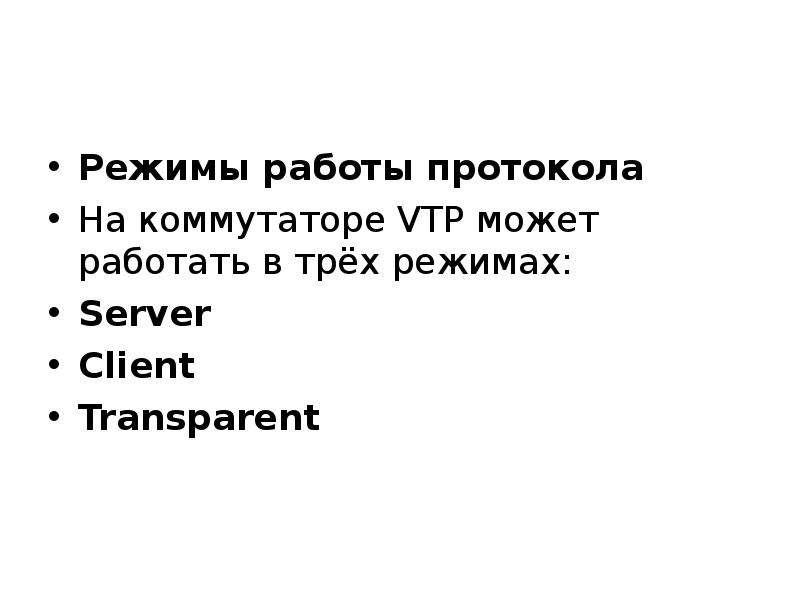

Режимы работы протокола Режимы работы протокола На коммутаторе VTP может работать в трёх режимах: Server Client Transparent

Слайд 37

Описание слайда:

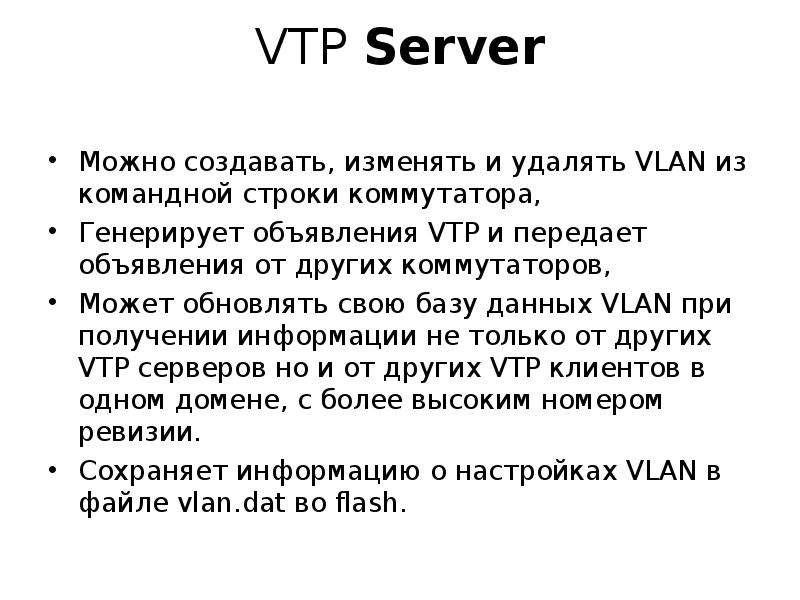

VTP Server Можно создавать, изменять и удалять VLAN из командной строки коммутатора, Генерирует объявления VTP и передает объявления от других коммутаторов, Может обновлять свою базу данных VLAN при получении информации не только от других VTP серверов но и от других VTP клиентов в одном домене, с более высоким номером ревизии. Сохраняет информацию о настройках VLAN в файле vlan.dat во flash.

Слайд 38

Описание слайда:

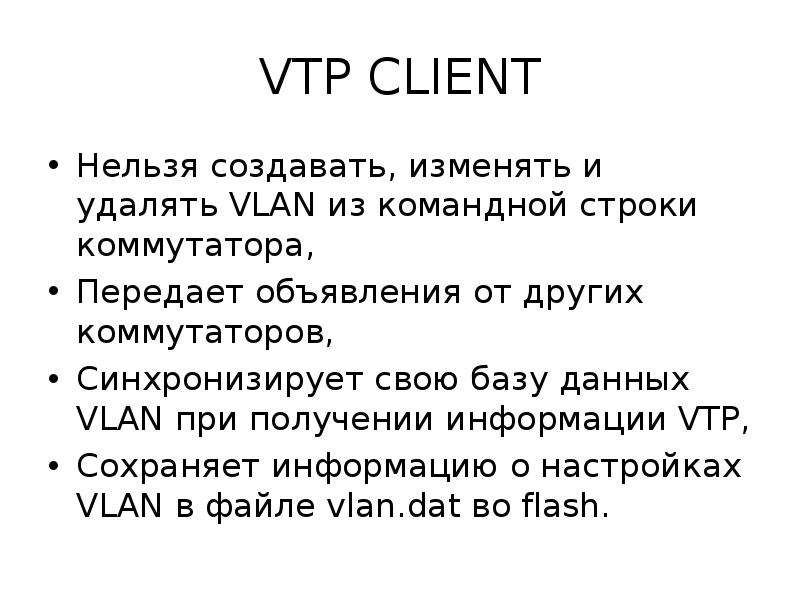

VTP CLIENT Нельзя создавать, изменять и удалять VLAN из командной строки коммутатора, Передает объявления от других коммутаторов, Синхронизирует свою базу данных VLAN при получении информации VTP, Сохраняет информацию о настройках VLAN в файле vlan.dat во flash.

Слайд 39

Описание слайда:

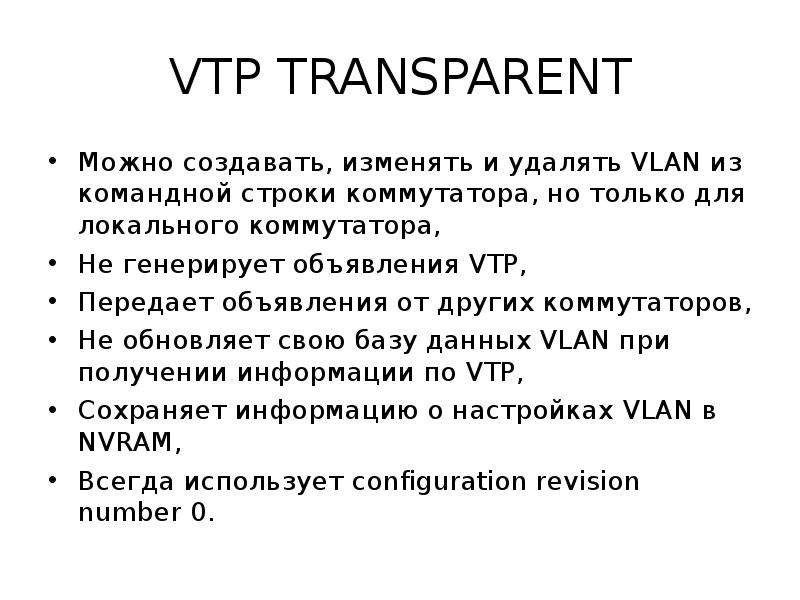

VTP TRANSPARENT Можно создавать, изменять и удалять VLAN из командной строки коммутатора, но только для локального коммутатора, Не генерирует объявления VTP, Передает объявления от других коммутаторов, Не обновляет свою базу данных VLAN при получении информации по VTP, Сохраняет информацию о настройках VLAN в NVRAM, Всегда использует configuration revision number 0.

Слайд 40

Описание слайда:

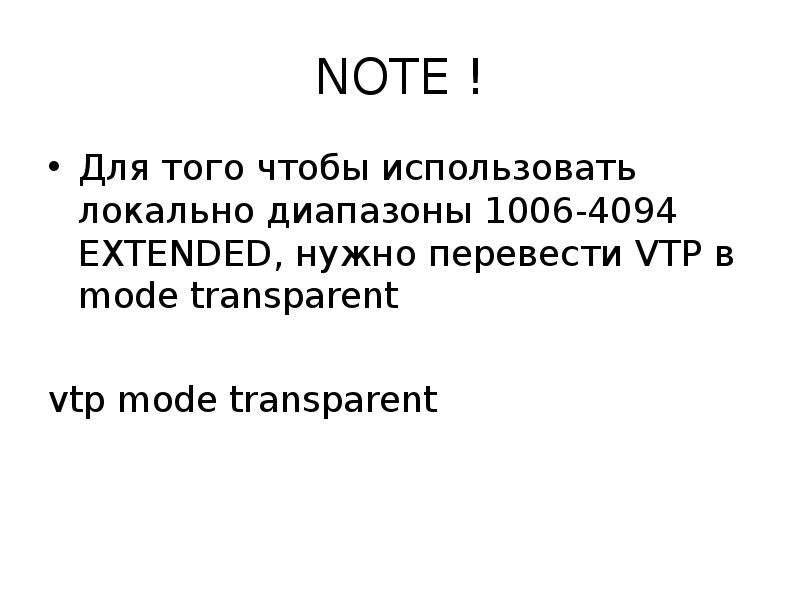

NOTE ! Для того чтобы использовать локально диапазоны 1006-4094 EXTENDED, нужно перевести VTP в mode transparent vtp mode transparent

Слайд 41

Описание слайда:

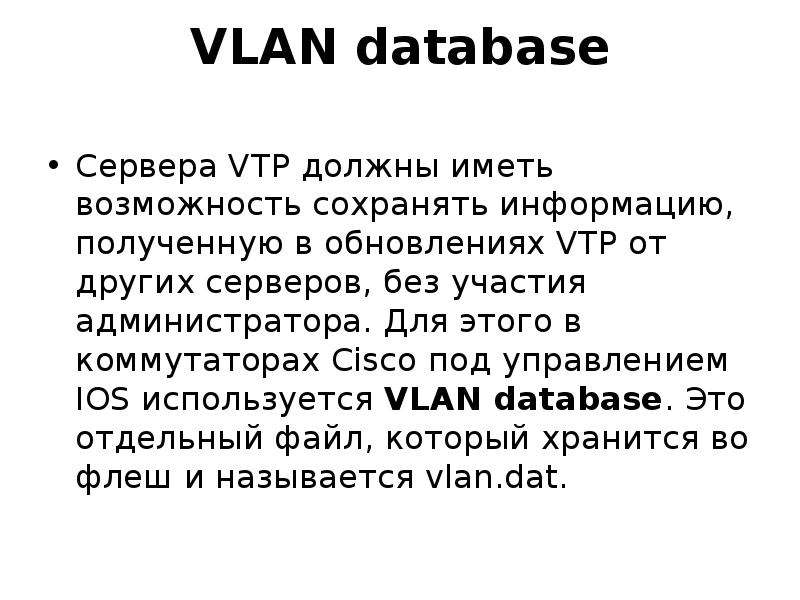

VLAN database Сервера VTP должны иметь возможность сохранять информацию, полученную в обновлениях VTP от других серверов, без участия администратора. Для этого в коммутаторах Cisco под управлением IOS используется VLAN database. Это отдельный файл, который хранится во флеш и называется vlan.dat.

Слайд 42

Описание слайда:

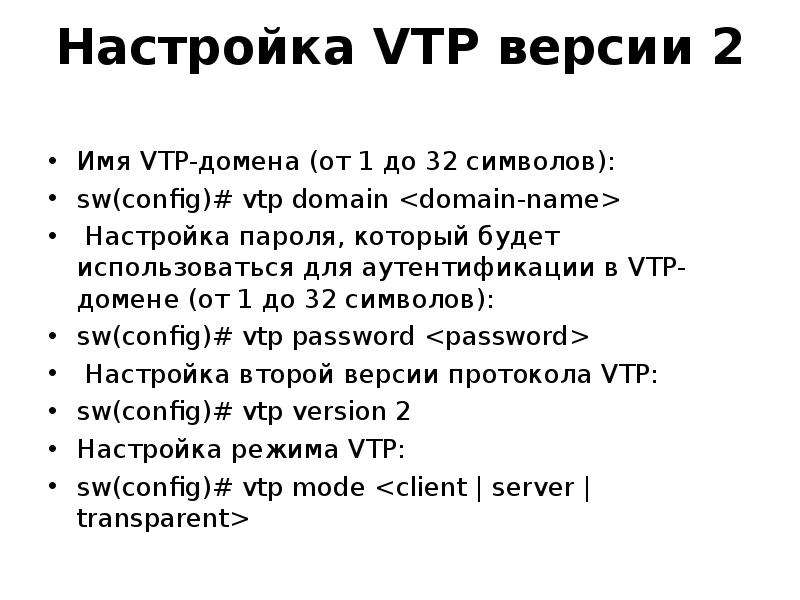

Настройка VTP версии 2 Имя VTP-домена (от 1 до 32 символов): sw(config)# vtp domain Настройка пароля, который будет использоваться для аутентификации в VTP-домене (от 1 до 32 символов): sw(config)# vtp password Настройка второй версии протокола VTP: sw(config)# vtp version 2 Настройка режима VTP: sw(config)# vtp mode

Слайд 43

Описание слайда:

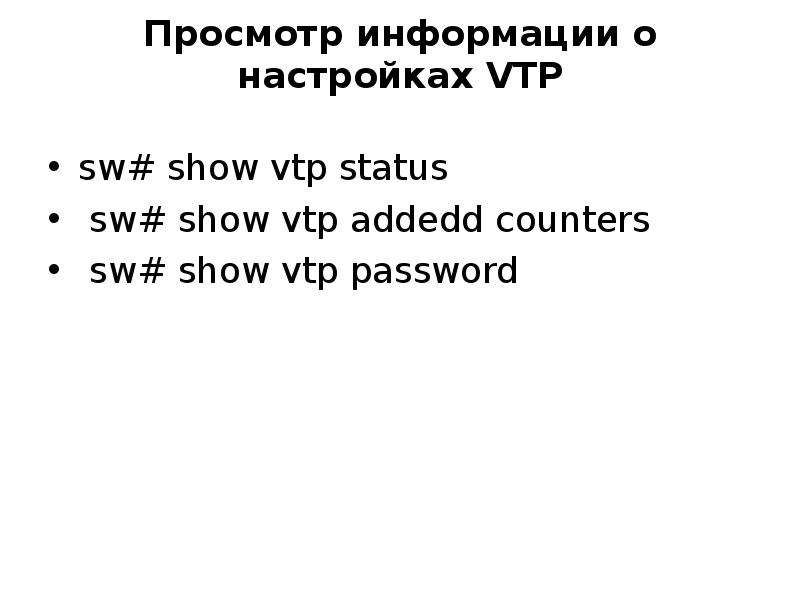

Просмотр информации о настройках VTP sw# show vtp status sw# show vtp addedd counters sw# show vtp password

Слайд 44

Описание слайда:

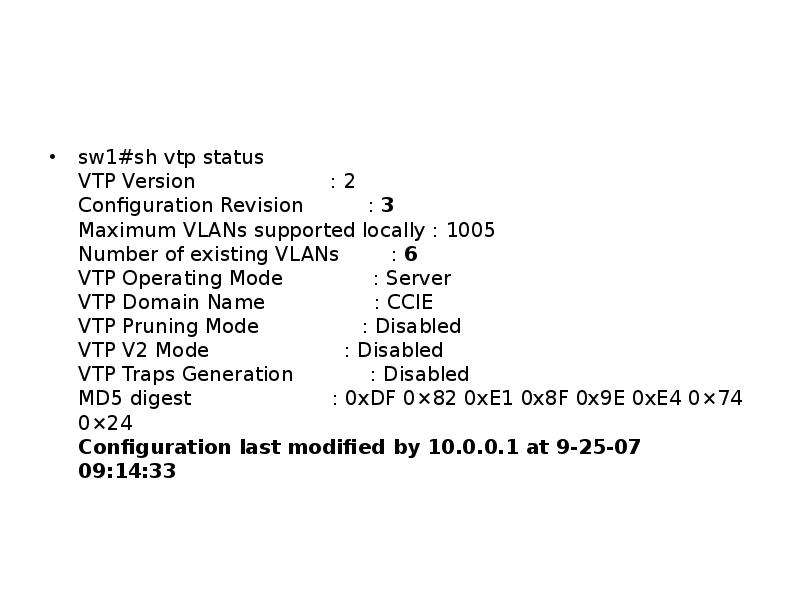

sw1#sh vtp status VTP Version : 2 Configuration Revision : 3 Maximum VLANs supported locally : 1005 Number of existing VLANs : 6 VTP Operating Mode : Server VTP Domain Name : CCIE VTP Pruning Mode : Disabled VTP V2 Mode : Disabled VTP Traps Generation : Disabled MD5 digest : 0xDF 0×82 0xE1 0x8F 0x9E 0xE4 0×74 0×24 Configuration last modified by 10.0.0.1 at 9-25-07 09:14:33 sw1#sh vtp status VTP Version : 2 Configuration Revision : 3 Maximum VLANs supported locally : 1005 Number of existing VLANs : 6 VTP Operating Mode : Server VTP Domain Name : CCIE VTP Pruning Mode : Disabled VTP V2 Mode : Disabled VTP Traps Generation : Disabled MD5 digest : 0xDF 0×82 0xE1 0x8F 0x9E 0xE4 0×74 0×24 Configuration last modified by 10.0.0.1 at 9-25-07 09:14:33
