Вы можете ознакомиться и скачать презентацию на тему АК-74. Доклад-сообщение содержит 23 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

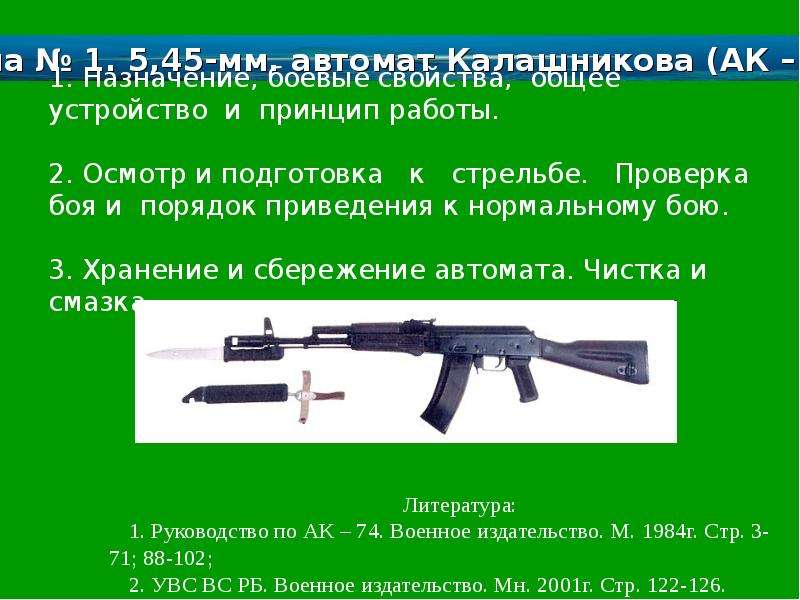

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Боевые свойства

Слайд 4

Описание слайда:

Пробивное действие пули со стальным сердечником

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

5,45 мм патроны Патрон 5,45 х 39 был принят на вооружение в 1974 г. вместе с вновь разработанным 5,45-мм автоматом АК-74. Выпуск патрона был начат ранее. Были разработаны патроны с обыкновенной и трассирующей пулями, имеющими обозначение ПС и Т. Индексы патронов — 7Н6 и 7Т3.

Слайд 7

Описание слайда:

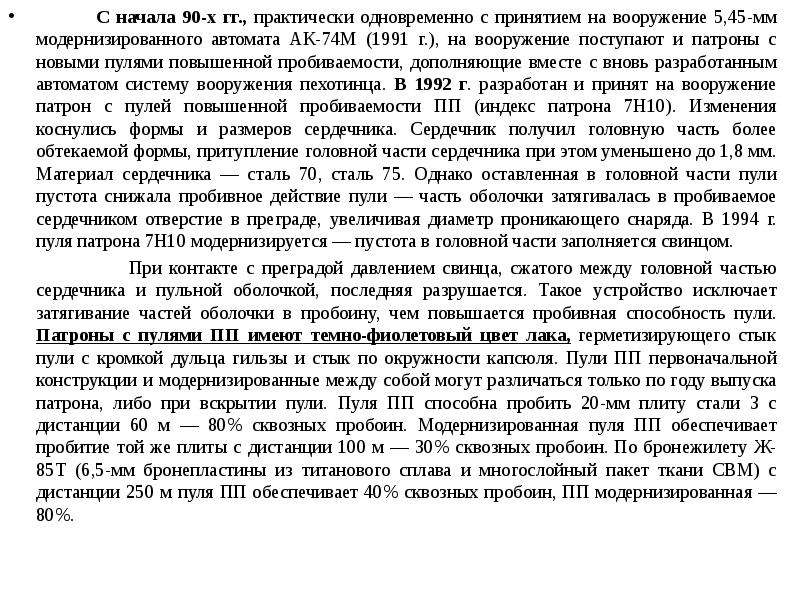

С начала 90-х гг., практически одновременно с принятием на вооружение 5,45-мм модернизированного автомата АК-74М (1991 г.), на вооружение поступают и патроны с новыми пулями повышенной пробиваемости, дополняющие вместе с вновь разработанным автоматом систему вооружения пехотинца. В 1992 г. разработан и принят на вооружение патрон с пулей повышенной пробиваемости ПП (индекс патрона 7Н10). Изменения коснулись формы и размеров сердечника. Сердечник получил головную часть более обтекаемой формы, притупление головной части сердечника при этом уменьшено до 1,8 мм. Материал сердечника — сталь 70, сталь 75. Однако оставленная в головной части пули пустота снижала пробивное действие пули — часть оболочки затягивалась в пробиваемое сердечником отверстие в преграде, увеличивая диаметр проникающего снаряда. В 1994 г. пуля патрона 7Н10 модернизируется — пустота в головной части заполняется свинцом. С начала 90-х гг., практически одновременно с принятием на вооружение 5,45-мм модернизированного автомата АК-74М (1991 г.), на вооружение поступают и патроны с новыми пулями повышенной пробиваемости, дополняющие вместе с вновь разработанным автоматом систему вооружения пехотинца. В 1992 г. разработан и принят на вооружение патрон с пулей повышенной пробиваемости ПП (индекс патрона 7Н10). Изменения коснулись формы и размеров сердечника. Сердечник получил головную часть более обтекаемой формы, притупление головной части сердечника при этом уменьшено до 1,8 мм. Материал сердечника — сталь 70, сталь 75. Однако оставленная в головной части пули пустота снижала пробивное действие пули — часть оболочки затягивалась в пробиваемое сердечником отверстие в преграде, увеличивая диаметр проникающего снаряда. В 1994 г. пуля патрона 7Н10 модернизируется — пустота в головной части заполняется свинцом. При контакте с преградой давлением свинца, сжатого между головной частью сердечника и пульной оболочкой, последняя разрушается. Такое устройство исключает затягивание частей оболочки в пробоину, чем повышается пробивная способность пули. Патроны с пулями ПП имеют темно-фиолетовый цвет лака, герметизирующего стык пули с кромкой дульца гильзы и стык по окружности капсюля. Пули ПП первоначальной конструкции и модернизированные между собой могут различаться только по году выпуска патрона, либо при вскрытии пули. Пуля ПП способна пробить 20-мм плиту стали 3 с дистанции 60 м — 80% сквозных пробоин. Модернизированная пуля ПП обеспечивает пробитие той же плиты с дистанции 100 м — 30% сквозных пробоин. По бронежилету Ж-85Т (6,5-мм бронепластины из титанового сплава и многослойный пакет ткани СВМ) с дистанции 250 м пуля ПП обеспечивает 40% сквозных пробоин, ПП модернизированная — 80%.

Слайд 8

Описание слайда:

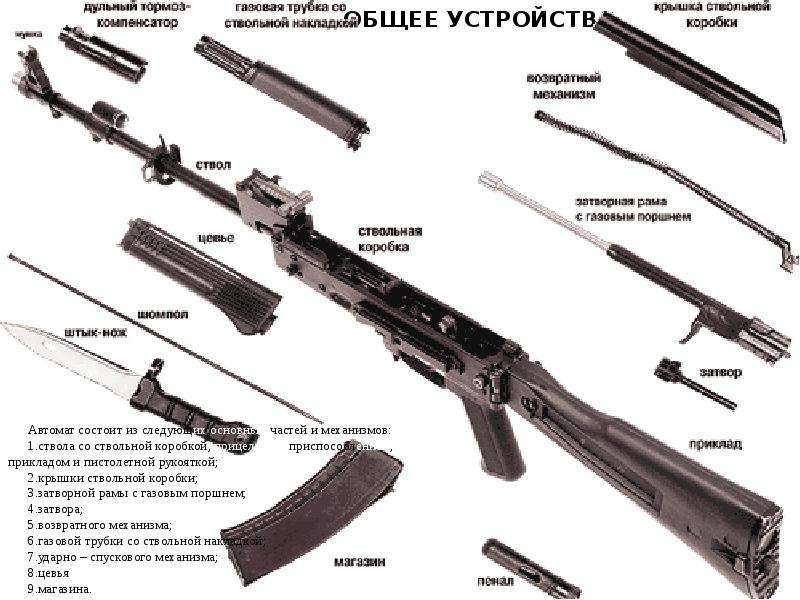

ОБЩЕЕ УСТРОЙСТВО

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

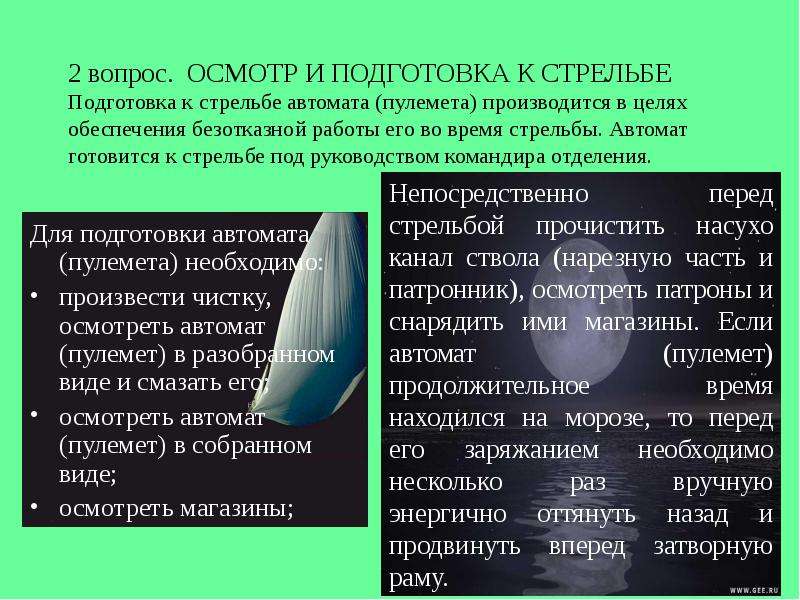

2 вопрос. ОСМОТР И ПОДГОТОВКА К СТРЕЛЬБЕ Подготовка к стрельбе автомата (пулемета) производится в целях обеспечения безотказной работы его во время стрельбы. Автомат готовится к стрельбе под руководством командира отделения. Для подготовки автомата (пулемета) необходимо: произвести чистку, осмотреть автомат (пулемет) в разобранном виде и смазать его; осмотреть автомат (пулемет) в собранном виде; осмотреть магазины;

Слайд 15

Описание слайда:

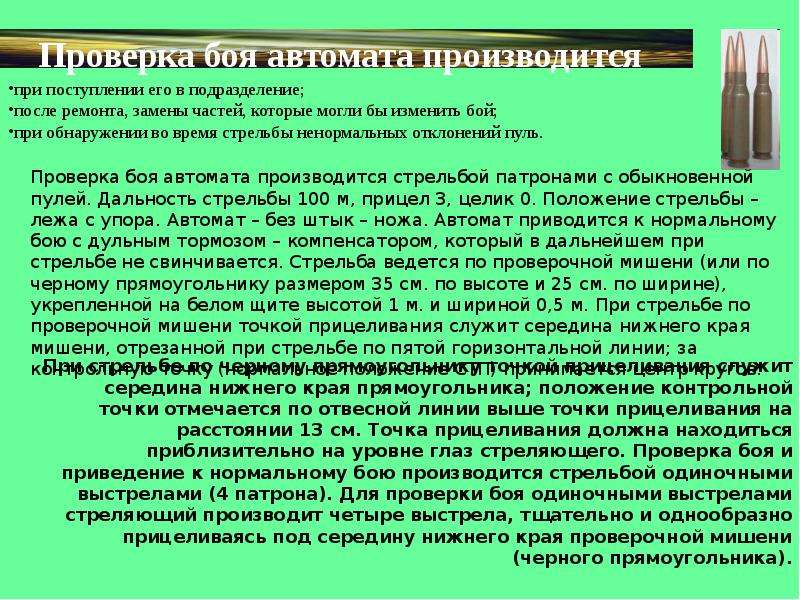

Проверка боя автомата производится

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

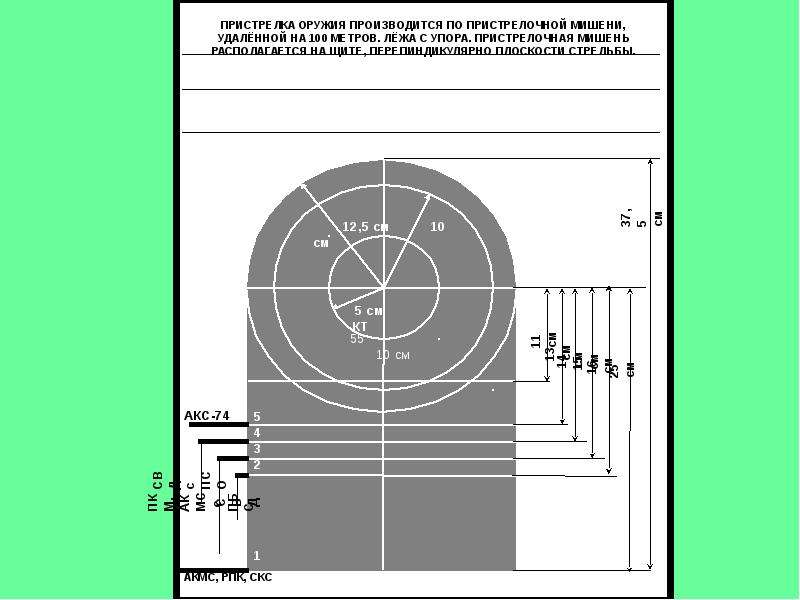

Пример записи проверки боя автомата в карточку качественного состояния автомата. Пример записи проверки боя автомата в карточку качественного состояния автомата. Примечание: 1. Числитель дроби указывает отклонение СТП, знаменатель - габарит расположения пробоин (все размеры в см). Буква в числителе "П" обозначает "вправо", знак "+" - вверх. 2. Запись читается: СТП расположена относительно КТ вправо на 2 см и выше на 3 см. 13 - габарит рассеивания 13 см. Персональный учет на все виды оружия, качество его выверки и пристрелки должны быть у каждого командира отделения, взвода и роты в записных книжках при себе.

Слайд 18

Описание слайда:

3 вопрос. хранение и сбережение автомата. Чистка и смазка Автомат должен содержаться в полной исправности и быть готовым к действию. Это достигается своевременной и умелой чисткой и смазкой и правильным хранением автомата.

Слайд 19

Описание слайда:

чистка и смазка

Слайд 20

Описание слайда:

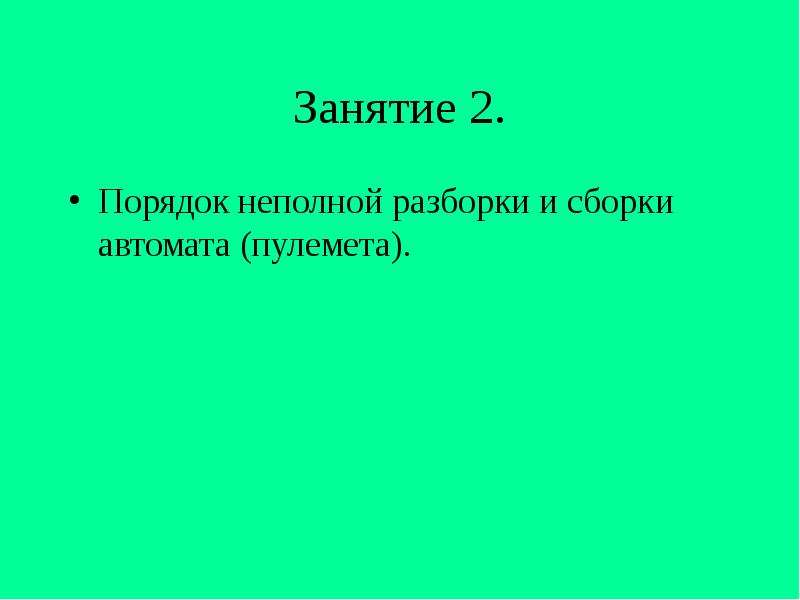

Занятие 2. Порядок неполной разборки и сборки автомата (пулемета).

Слайд 21

Описание слайда:

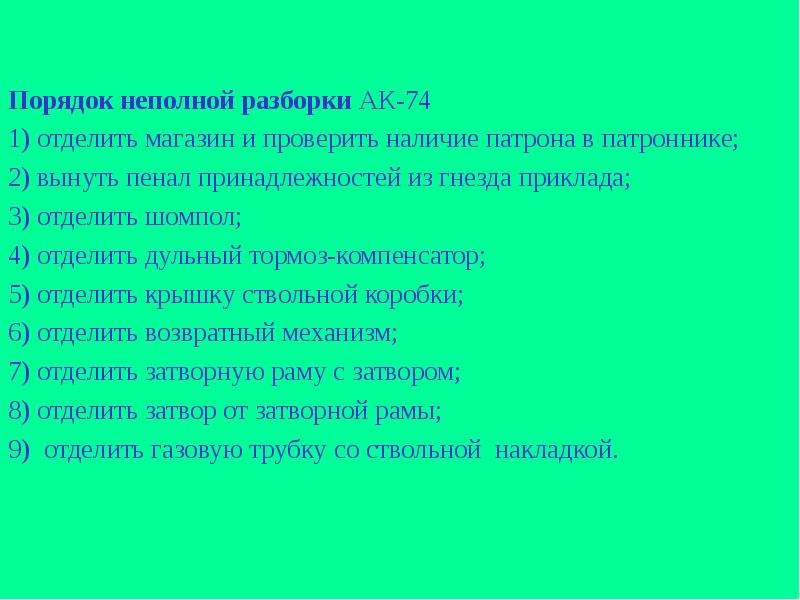

Порядок неполной разборки АК-74 1) отделить магазин и проверить наличие патрона в патроннике; 2) вынуть пенал принадлежностей из гнезда приклада; 3) отделить шомпол; 4) отделить дульный тормоз-компенсатор; 5) отделить крышку ствольной коробки; 6) отделить возвратный механизм; 7) отделить затворную раму с затвором; 8) отделить затвор от затворной рамы; 9) отделить газовую трубку со ствольной накладкой.

Слайд 22

Описание слайда:

Сборка после неполной разборки АК-74 Сборка после неполной разборки АК-74 Присоединить газовую трубку со ствольной накладкой; Присоединить затвор к затворной раме; Присоединить затворную раму с затвором к ствольной коробке; Присоединить возвратный механизм; Присоединить крышку ствольной коробки; Спустить курок с боевого взвода и поставить на предохранитель; Присоединить дульный тормоз-компенсатор; Присоединить шомпол; Вложить пенал в гнездо приклада Присоединить магазин к автомату
