Вы можете ознакомиться и скачать презентацию на тему Алкилирование изобутана олефинами. Доклад-сообщение содержит 28 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Алкилирование изобутана олефинами

Слайд 2

Описание слайда:

ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Описание установки алкилирования

Слайд 3

Описание слайда:

Теоретические сведения

Слайд 4

Описание слайда:

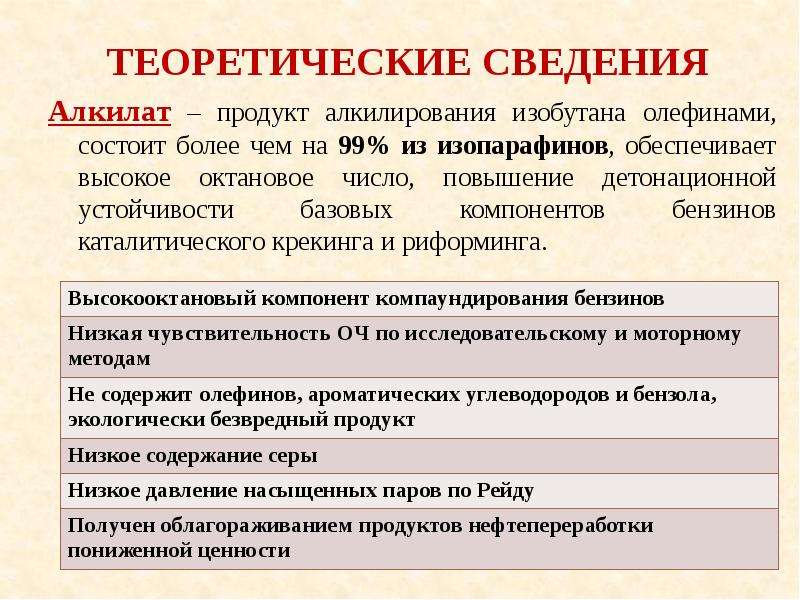

Теоретические сведения Алкилат – продукт алкилирования изобутана олефинами, состоит более чем на 99% из изопарафинов, обеспечивает высокое октановое число, повышение детонационной устойчивости базовых компонентов бензинов каталитического крекинга и риформинга.

Слайд 5

Описание слайда:

Теоретические сведения

Слайд 6

Описание слайда:

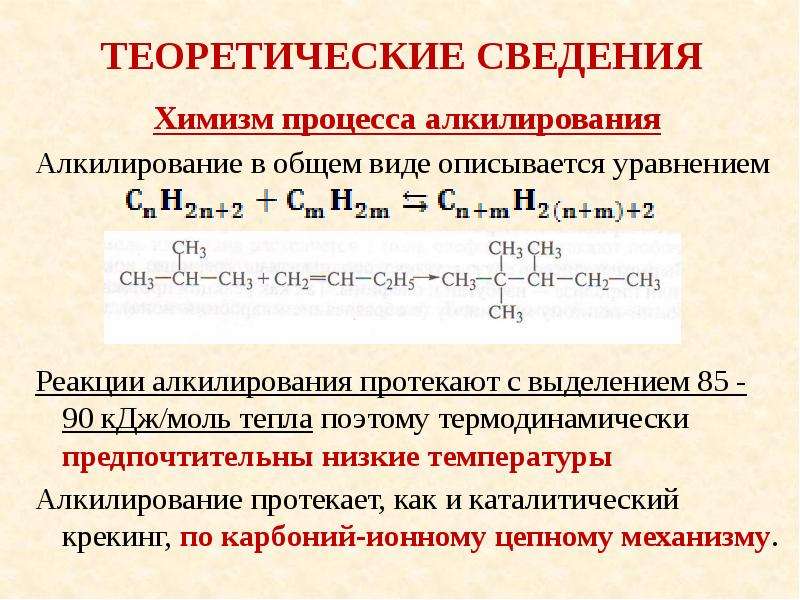

Теоретические сведения Химизм процесса алкилирования Алкилирование в общем виде описывается уравнением Реакции алкилирования протекают с выделением 85 - 90 кДж/моль тепла поэтому термодинамически предпочтительны низкие температуры Алкилирование протекает, как и каталитический крекинг, по карбоний-ионному цепному механизму.

Слайд 7

Описание слайда:

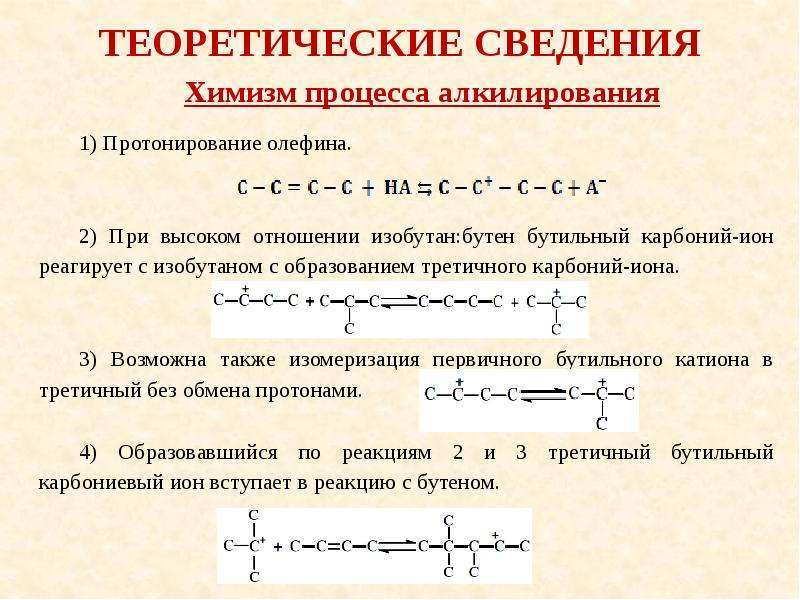

Теоретические сведения

Слайд 8

Описание слайда:

Теоретические сведения

Слайд 9

Описание слайда:

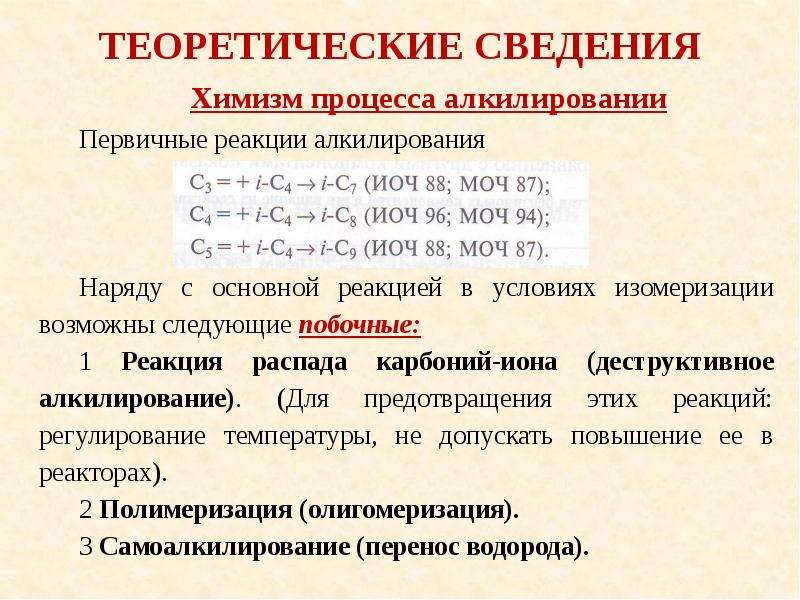

Теоретические сведения

Слайд 10

Описание слайда:

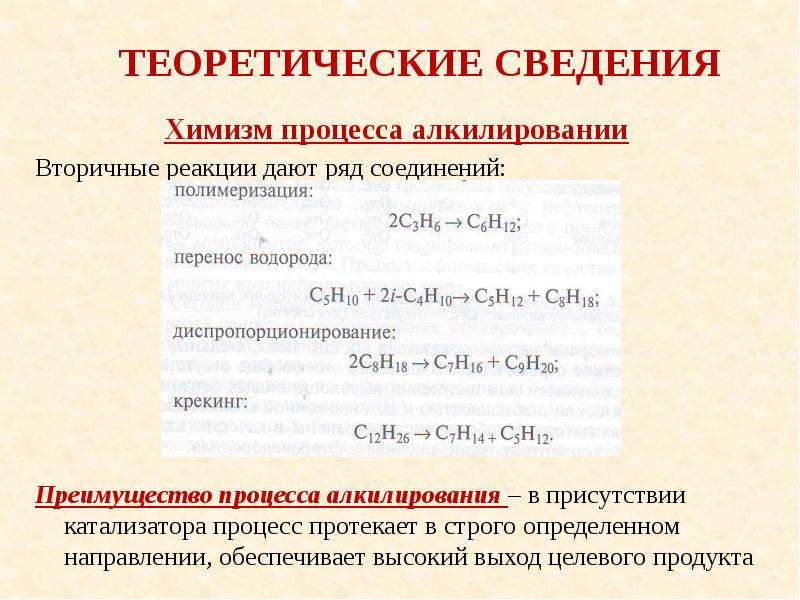

Теоретические сведения Химизм процесса алкилировании Вторичные реакции дают ряд соединений: Преимущество процесса алкилирования – в присутствии катализатора процесс протекает в строго определенном направлении, обеспечивает высокий выход целевого продукта

Слайд 11

Описание слайда:

Основные факторы процесса

Слайд 12

Описание слайда:

Основные факторы процесса

Слайд 13

Описание слайда:

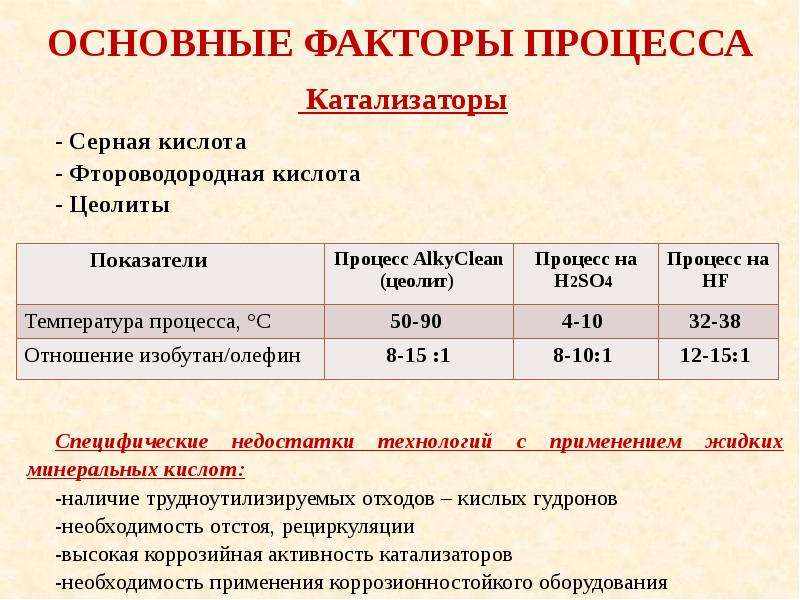

Основные факторы процесса

Слайд 14

Описание слайда:

Основные факторы процесса

Слайд 15

Описание слайда:

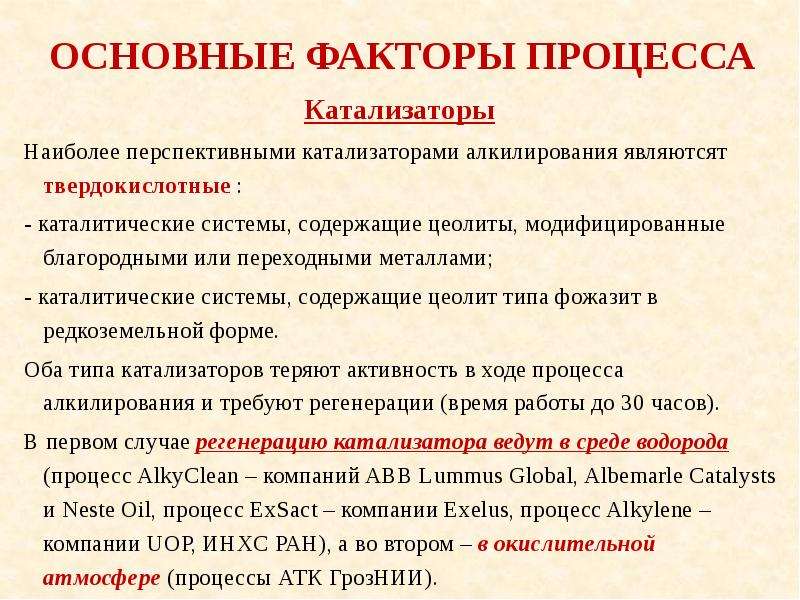

Основные факторы процесса Катализаторы Наиболее перспективными катализаторами алкилирования являютсят твердокислотные : - каталитические системы, содержащие цеолиты, модифицированные благородными или переходными металлами; - каталитические системы, содержащие цеолит типа фожазит в редкоземельной форме. Оба типа катализаторов теряют активность в ходе процесса алкилирования и требуют регенерации (время работы до 30 часов). В первом случае регенерацию катализатора ведут в среде водорода (процесс AlkyClean – компаний ABB Lummus Global, Albemarle Catalysts и Neste Oil, процесс ExSact – компании Exelus, процесс Alkylene – компании UOP, ИНХС РАН), а во втором – в окислительной атмосфере (процессы АТК ГрозНИИ).

Слайд 16

Описание слайда:

Основные факторы процесса

Слайд 17

Описание слайда:

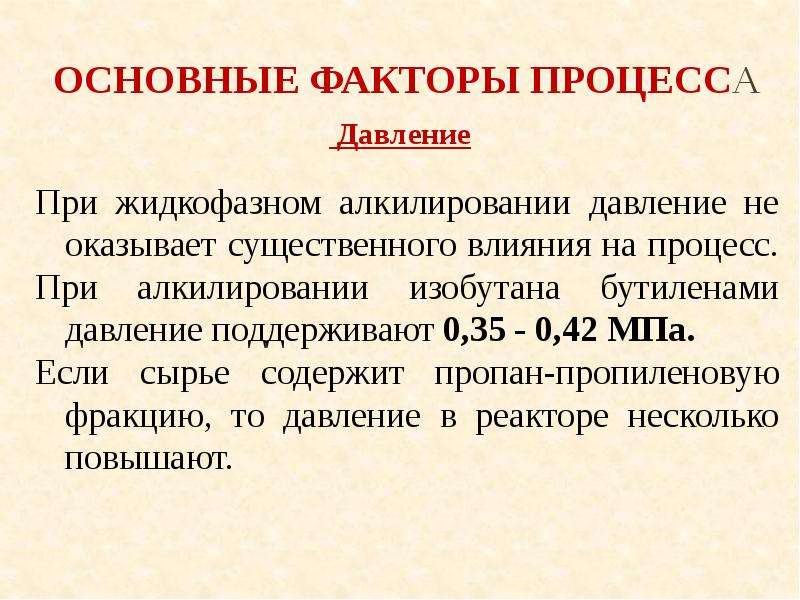

Основные факторы процесса При жидкофазном алкилировании давление не оказывает существенного влияния на процесс. При алкилировании изобутана бутиленами давление поддерживают 0,35 - 0,42 МПа. Если сырье содержит пропан-пропиленовую фракцию, то давление в реакторе несколько повышают.

Слайд 18

Описание слайда:

Основные факторы процесса

Слайд 19

Описание слайда:

Основные факторы процесса

Слайд 20

Описание слайда:

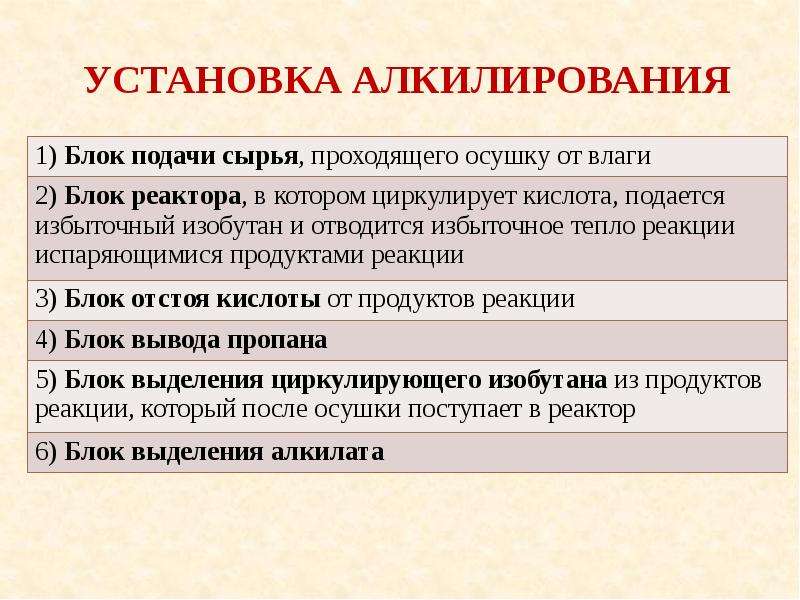

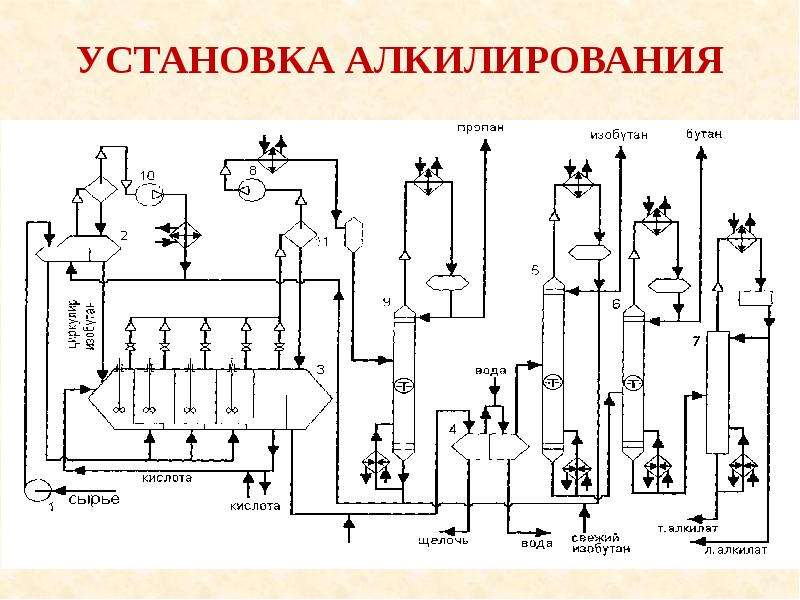

Установка Алкилирования

Слайд 21

Описание слайда:

Установка Алкилирования

Слайд 22

Описание слайда:

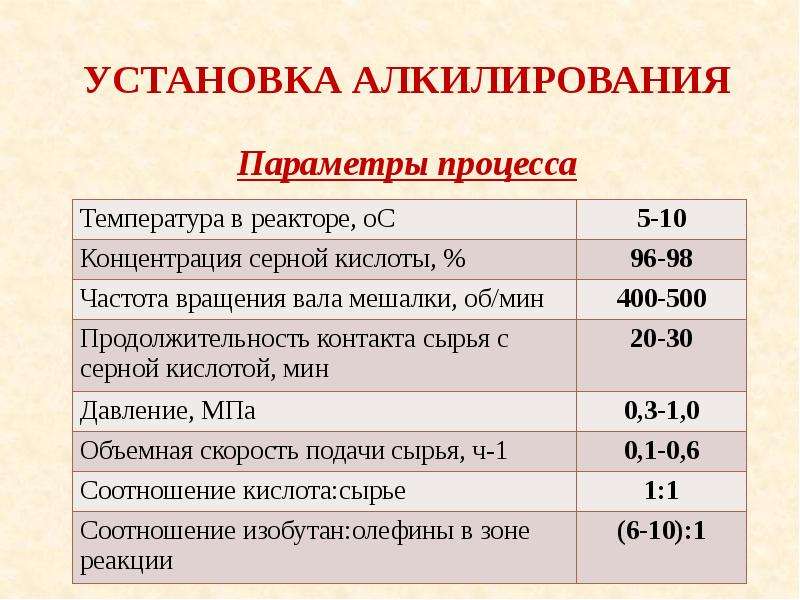

Установка Алкилирования Параметры процесса

Слайд 23

Описание слайда:

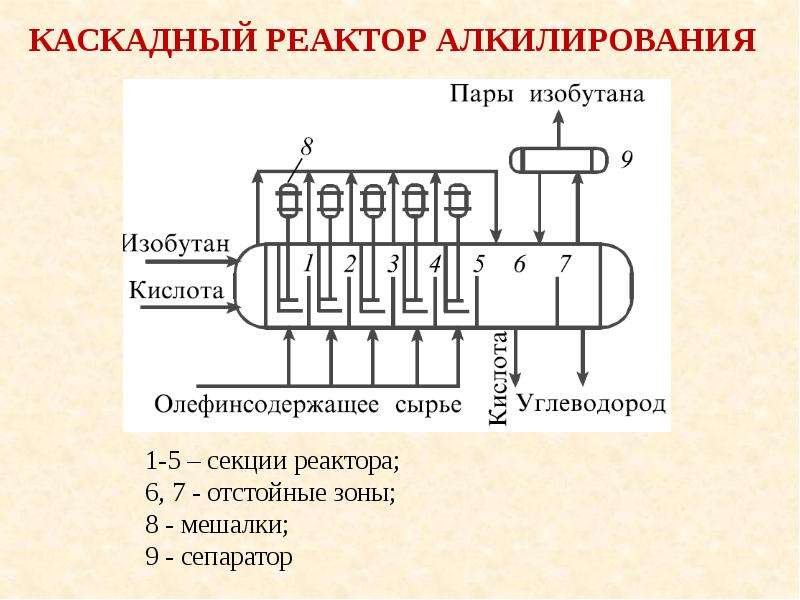

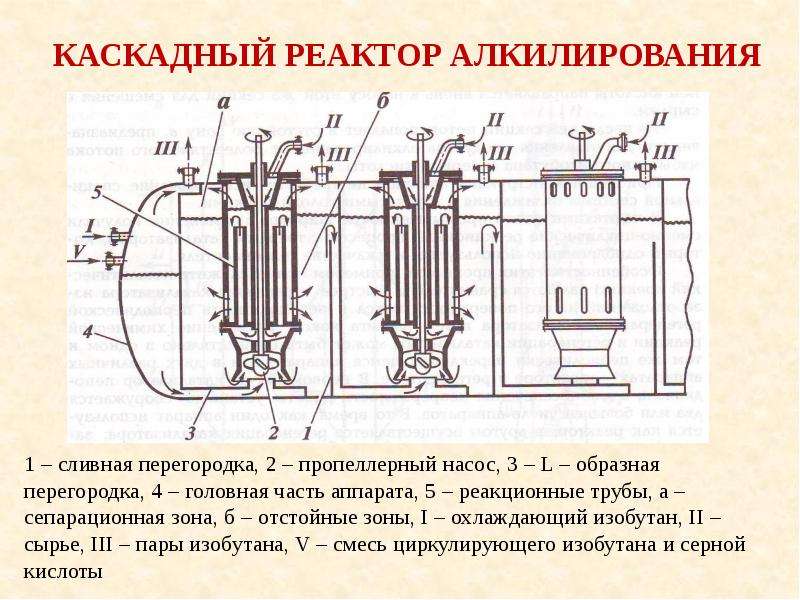

Каскадный Реактор алкилирования

Слайд 24

Описание слайда:

Каскадный Реактор алкилирования

Слайд 25

Описание слайда:

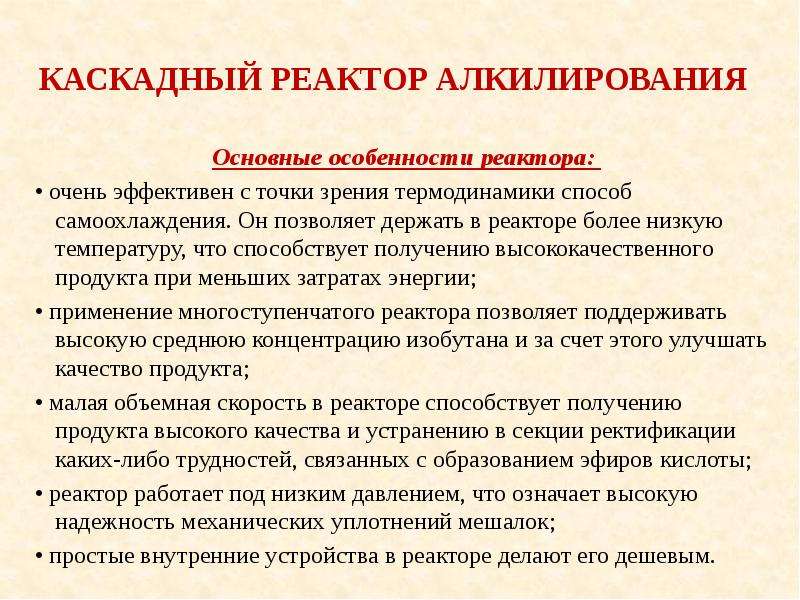

Каскадный Реактор алкилирования Основные особенности реактора: • очень эффективен с точки зрения термодинамики способ самоохлаждения. Он позволяет держать в реакторе более низкую температуру, что способствует получению высококачественного продукта при меньших затратах энергии; • применение многоступенчатого реактора позволяет поддерживать высокую среднюю концентрацию изобутана и за счет этого улучшать качество продукта; • малая объемная скорость в реакторе способствует получению продукта высокого качества и устранению в секции ректификации каких-либо трудностей, связанных с образованием эфиров кислоты; • реактор работает под низким давлением, что означает высокую надежность механических уплотнений мешалок; • простые внутренние устройства в реакторе делают его дешевым.

Слайд 26

Описание слайда:

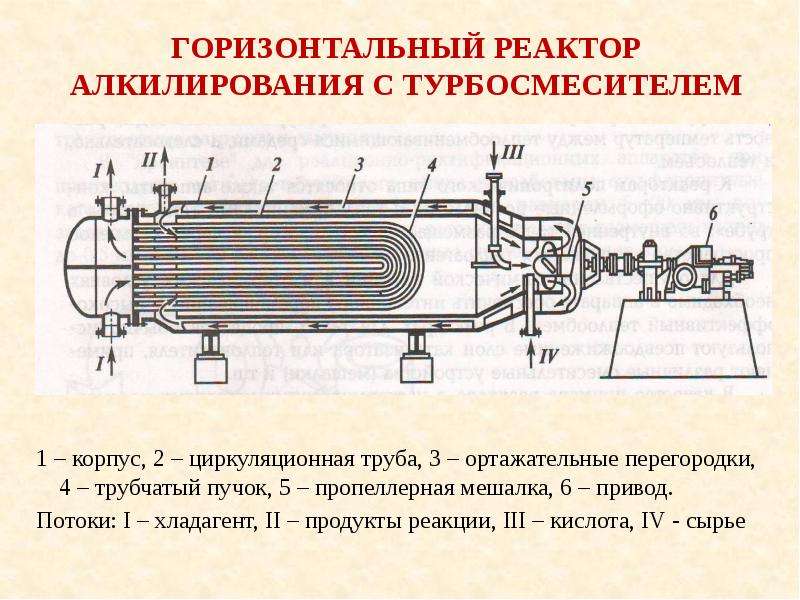

Горизонтальный Реактор алкилирования с турбосмесителем 1 – корпус, 2 – циркуляционная труба, 3 – ортажательные перегородки, 4 – трубчатый пучок, 5 – пропеллерная мешалка, 6 – привод. Потоки: I – хладагент, II – продукты реакции, III – кислота, IV - сырье
