Слайд 1

Описание слайда:

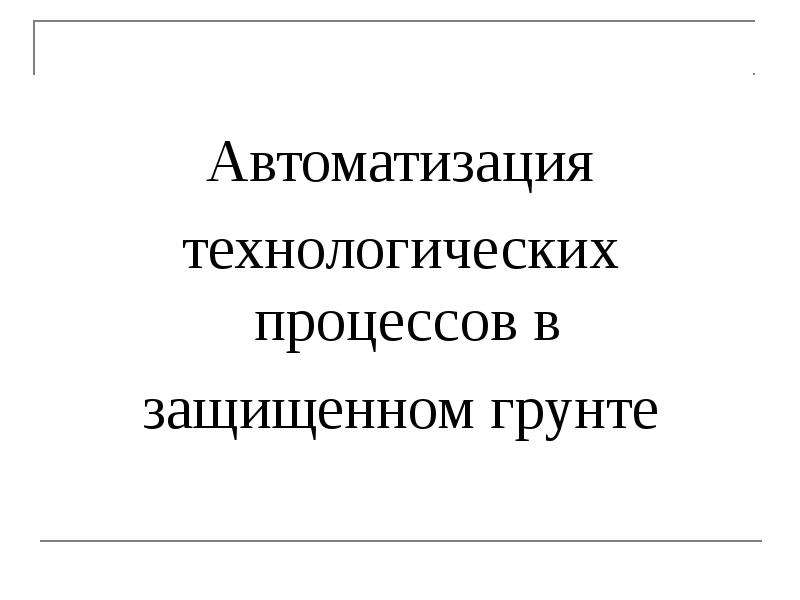

Автоматизация Автоматизация технологических процессов в защищенном грунте

Слайд 2

Описание слайда:

ОБЩИЕ СВЕДЕНИЯ ОБЩИЕ СВЕДЕНИЯ Утепленный грунт – необогреваемые и обогреваемые земельные участки, предназначенные для выращивания рассады и ранних овощей. Необогреваемый грунт – малогабаритные пленочные укрытия; в качестве источника теплоты – солнечная энергия. Обогреваемый грунт – в качестве источника теплоты использует солнечную энергию, биотопливо, горячую воду и электроэнергию.

Слайд 3

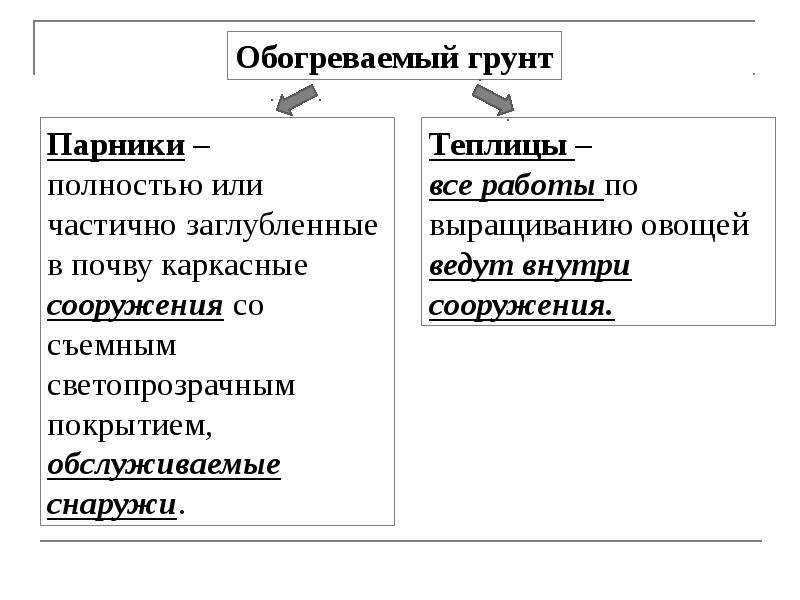

Описание слайда:

Слайд 4

Описание слайда:

Ангарные теплицы – сооружения площадью 600 – 3000 м2 с двухскатной арочной кровлей без внутренних опорных стоек. Ангарные теплицы – сооружения площадью 600 – 3000 м2 с двухскатной арочной кровлей без внутренних опорных стоек. Блочные теплицы – объединение нескольких ангарных теплиц с заменой примыкающих одна к другой боковых стен опорными стойками.

Слайд 5

Описание слайда:

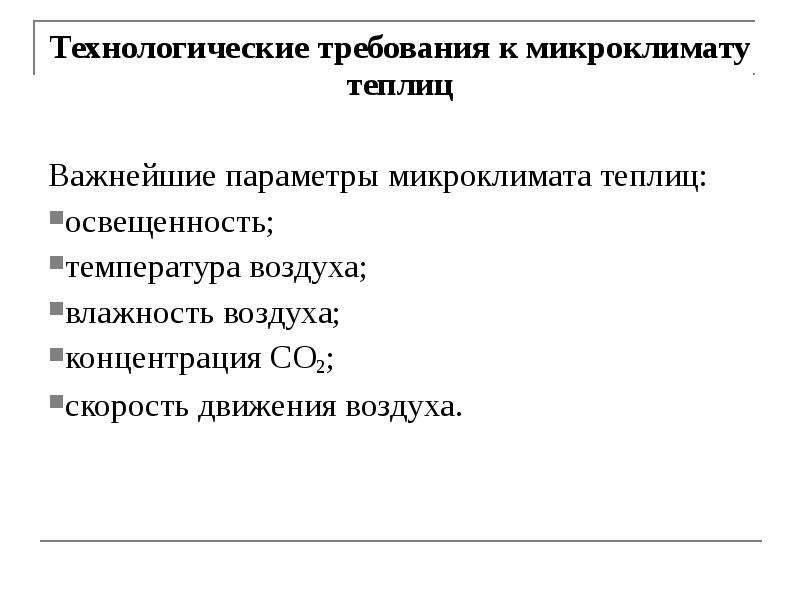

Технологические требования к микроклимату теплиц Технологические требования к микроклимату теплиц Важнейшие параметры микроклимата теплиц: освещенность; температура воздуха; влажность воздуха; концентрация СО2; скорость движения воздуха.

Слайд 6

Описание слайда:

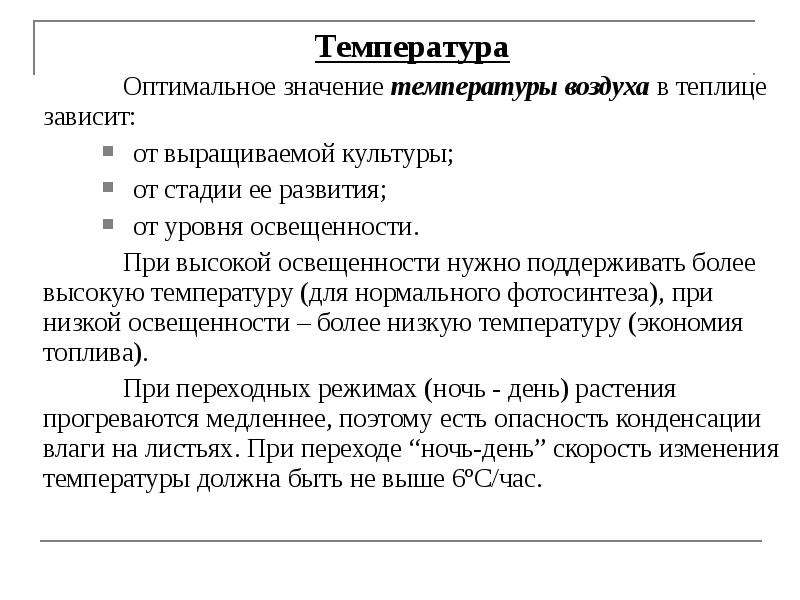

Температура Температура Оптимальное значение температуры воздуха в теплице зависит: от выращиваемой культуры; от стадии ее развития; от уровня освещенности. При высокой освещенности нужно поддерживать более высокую температуру (для нормального фотосинтеза), при низкой освещенности – более низкую температуру (экономия топлива). При переходных режимах (ночь - день) растения прогреваются медленнее, поэтому есть опасность конденсации влаги на листьях. При переходе “ночь-день” скорость изменения температуры должна быть не выше 6ºС/час.

Слайд 7

Описание слайда:

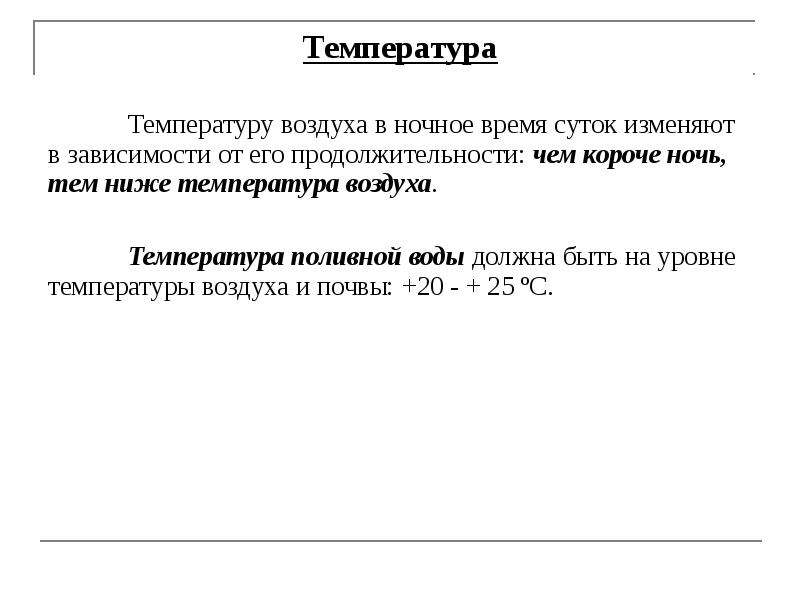

Температура Температура Температуру воздуха в ночное время суток изменяют в зависимости от его продолжительности: чем короче ночь, тем ниже температура воздуха. Температура поливной воды должна быть на уровне температуры воздуха и почвы: +20 - + 25 ºС.

Слайд 8

Описание слайда:

Концентрация СО2 Концентрация СО2 В ночное время содержание СО2 в теплице возрастает до 0.05% (дыхание растений), а в дневное время – уменьшается до 0.01% (фотосинтез). Оптимальный уровень СО2 – 0.03%. Днем необходима принудительная подача СО2 в теплицу. Для теплицы площадью 1 га требуется сжигать около 50 м3 природного газа в час. Необходима постепенная смена воздуха в надземной части растений (вентиляция).

Слайд 9

Описание слайда:

Потребность промышленных теплиц в различных источниках энергии: Потребность промышленных теплиц в различных источниках энергии: тепловая энергия для обогрева 2÷4 МВт/га; электрическая энергия для системы досвечивания 1÷3 МВт/га; производство СО2 (эквивалент при сжигании газа) 0,5÷1 МВт/га.

Слайд 10

Описание слайда:

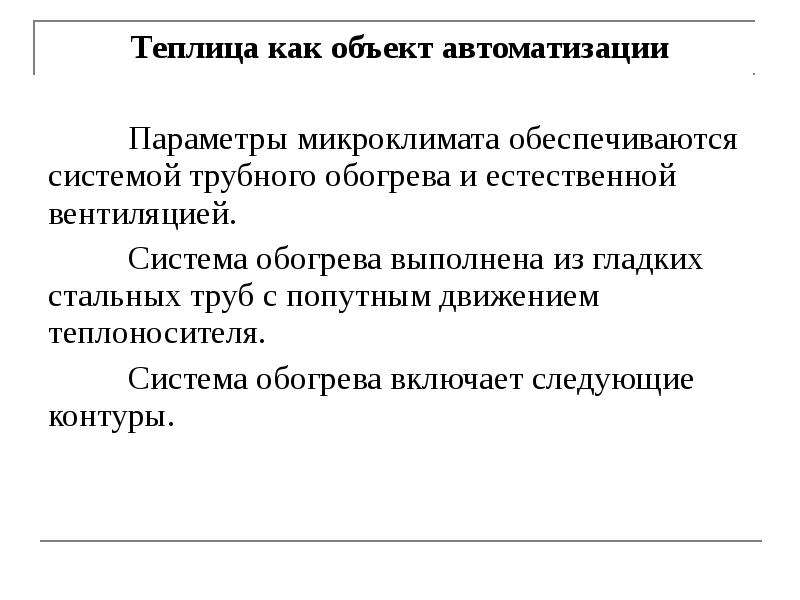

Теплица как объект автоматизации Теплица как объект автоматизации Параметры микроклимата обеспечиваются системой трубного обогрева и естественной вентиляцией. Система обогрева выполнена из гладких стальных труб с попутным движением теплоносителя. Система обогрева включает следующие контуры.

Слайд 11

Описание слайда:

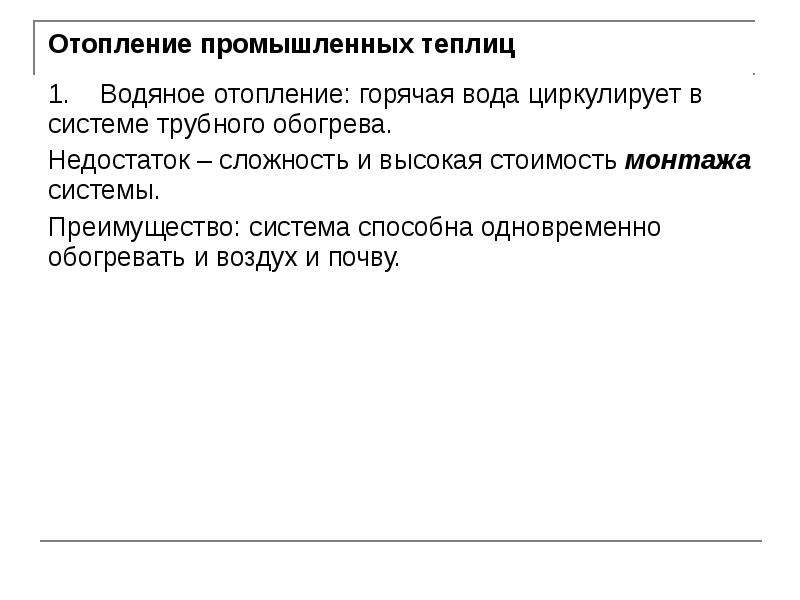

Отопление промышленных теплиц Отопление промышленных теплиц 1. Водяное отопление: горячая вода циркулирует в системе трубного обогрева. Недостаток – сложность и высокая стоимость монтажа системы. Преимущество: система способна одновременно обогревать и воздух и почву.

Слайд 12

Описание слайда:

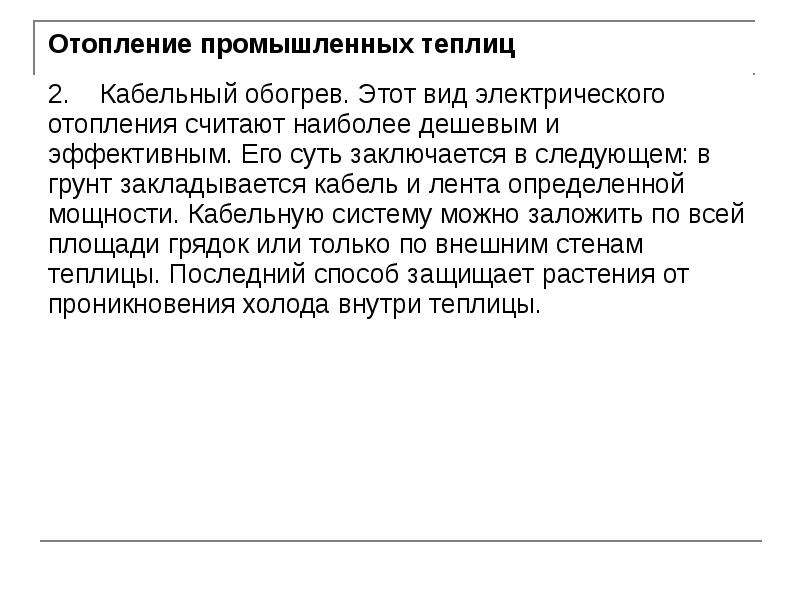

Отопление промышленных теплиц Отопление промышленных теплиц 2. Кабельный обогрев. Этот вид электрического отопления считают наиболее дешевым и эффективным. Его суть заключается в следующем: в грунт закладывается кабель и лента определенной мощности. Кабельную систему можно заложить по всей площади грядок или только по внешним стенам теплицы. Последний способ защищает растения от проникновения холода внутри теплицы.

Слайд 13

Описание слайда:

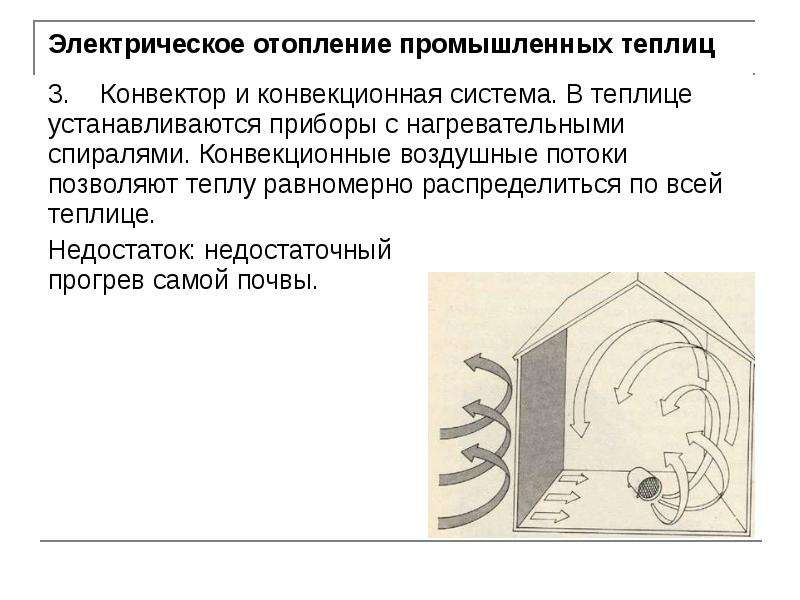

Электрическое отопление промышленных теплиц Электрическое отопление промышленных теплиц 3. Конвектор и конвекционная система. В теплице устанавливаются приборы с нагревательными спиралями. Конвекционные воздушные потоки позволяют теплу равномерно распределиться по всей теплице. Недостаток: недостаточный прогрев самой почвы.

Слайд 14

Описание слайда:

Внутрипольные конвекторы имеют следующие преимущества: Внутрипольные конвекторы имеют следующие преимущества: быстрый подогрева помещения (особенно в периоды кратковременного похолодания) и точность поддержания температуры; равномерное распределение тепла по всей площади.

Слайд 15

Описание слайда:

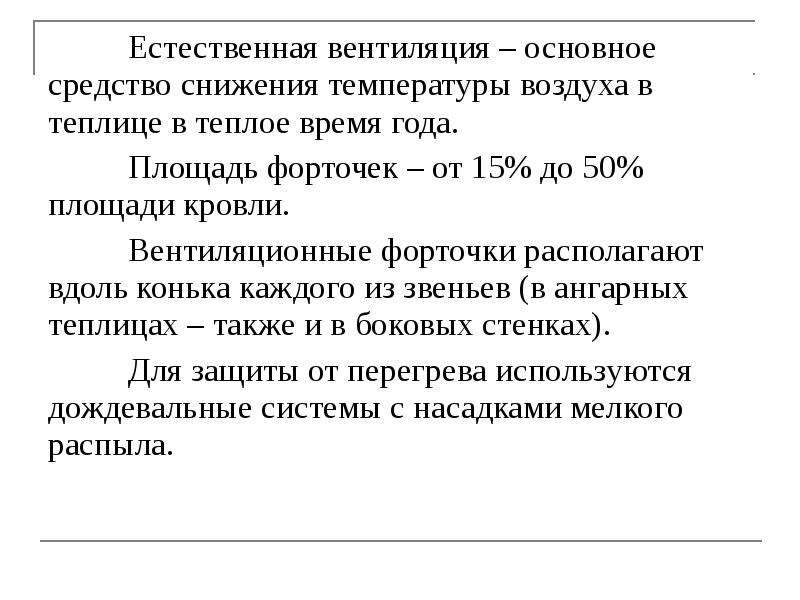

Естественная вентиляция – основное средство снижения температуры воздуха в теплице в теплое время года. Естественная вентиляция – основное средство снижения температуры воздуха в теплице в теплое время года. Площадь форточек – от 15% до 50% площади кровли. Вентиляционные форточки располагают вдоль конька каждого из звеньев (в ангарных теплицах – также и в боковых стенках). Для защиты от перегрева используются дождевальные системы с насадками мелкого распыла.

Слайд 16

Описание слайда:

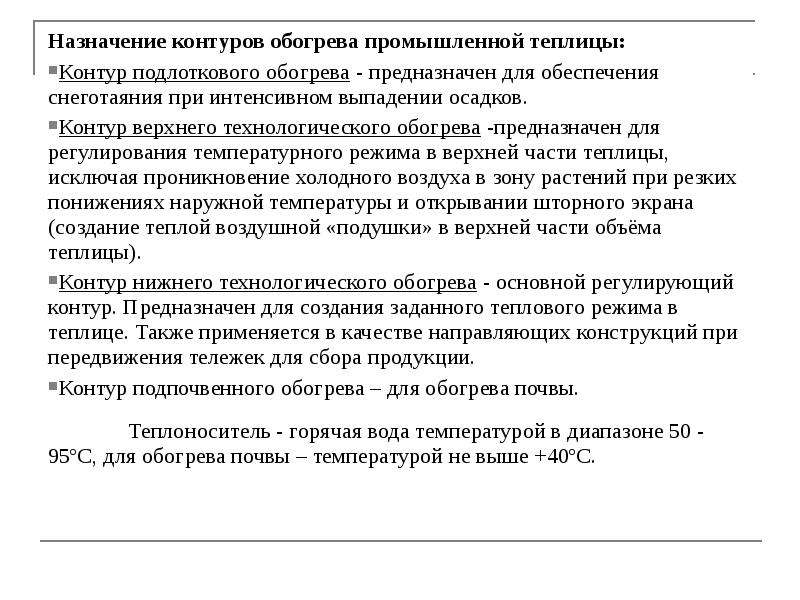

Назначение контуров обогрева промышленной теплицы: Назначение контуров обогрева промышленной теплицы: Контур подлоткового обогрева - предназначен для обеспечения снеготаяния при интенсивном выпадении осадков. Контур верхнего технологического обогрева -предназначен для регулирования температурного режима в верхней части теплицы, исключая проникновение холодного воздуха в зону растений при резких понижениях наружной температуры и открывании шторного экрана (создание теплой воздушной «подушки» в верхней части объёма теплицы). Контур нижнего технологического обогрева - основной регулирующий контур. Предназначен для создания заданного теплового режима в теплице. Также применяется в качестве направляющих конструкций при передвижения тележек для сбора продукции. Контур подпочвенного обогрева – для обогрева почвы. Теплоноситель - горячая вода температурой в диапазоне 50 - 95ºС, для обогрева почвы – температурой не выше +40ºС.

Слайд 17

Описание слайда:

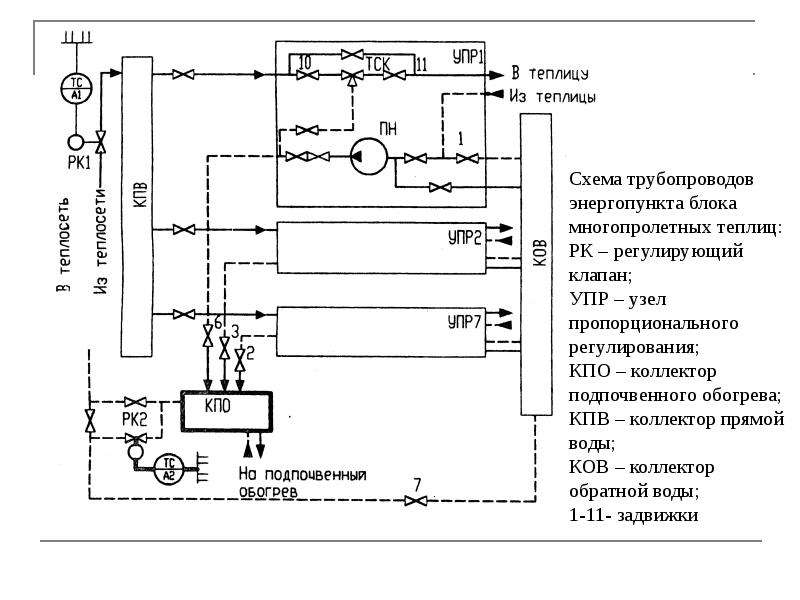

Слайд 18

Описание слайда:

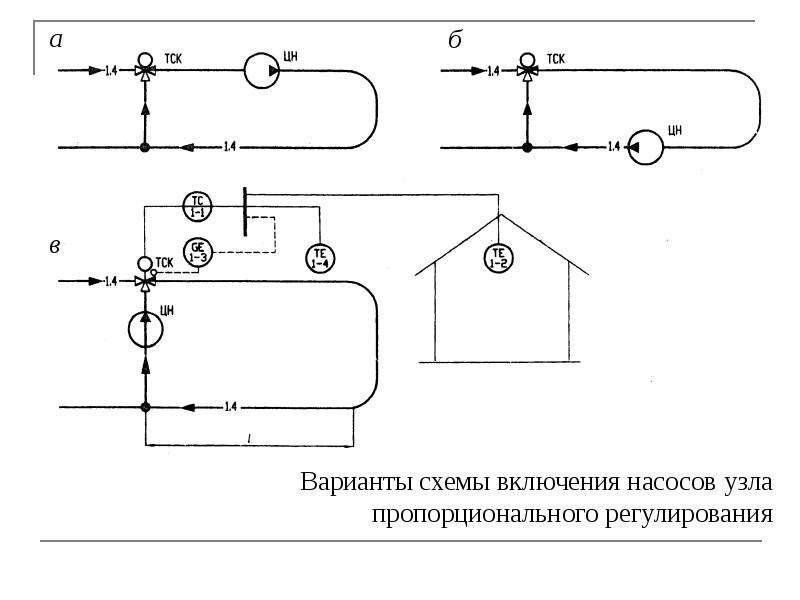

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Способы полива: Способы полива: Дождевание – подача воды в виде искусственного дождя. Капельное орошение – подача воды в прикорневую зону растений с помощью дозаторов-капельниц.
