Слайд 1

Описание слайда:

Бетатрон Выполнила студентка группы Ф-34пр: Навныко Кристина

Слайд 2

Описание слайда:

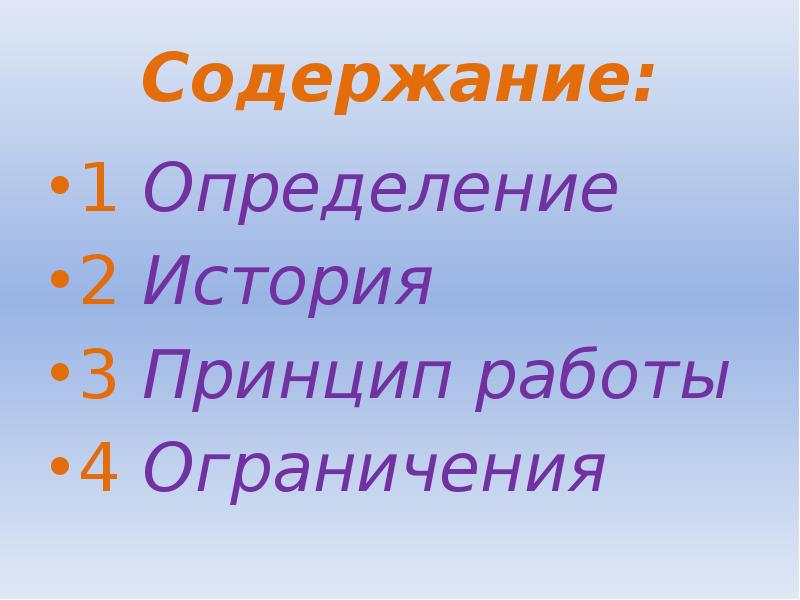

Содержание: 1 Определение 2 История 3 Принцип работы 4 Ограничения

Слайд 3

Описание слайда:

Определение:

Слайд 4

Описание слайда:

История: Впервые бетатрон был разработан и создан Видероэ в 1928 году, однако он не заработал. Первый надёжно функционирующий бетатрон был создан Д.В. Керстом лишь в 1940—1941 гг. в США, университет Иллинойса. Именно в бетатроне Керстом впервые были подробно изучены квазипериодические поперечные колебания, которые совершает частица вокруг равновесной орбиты, теперь называемые бетатронные колебания. Максимальная энергия, которую удалось достичь в бетатроне, не превышает 300 МэВ. С развитием технологии линейного ускорения бетатроны, которые раньше часто применяли для первичного ускорения интенсивного электронного пучка, были сильно потеснены линаками (линейными ускорителями), и в настоящее время используются редко.

Слайд 5

Описание слайда:

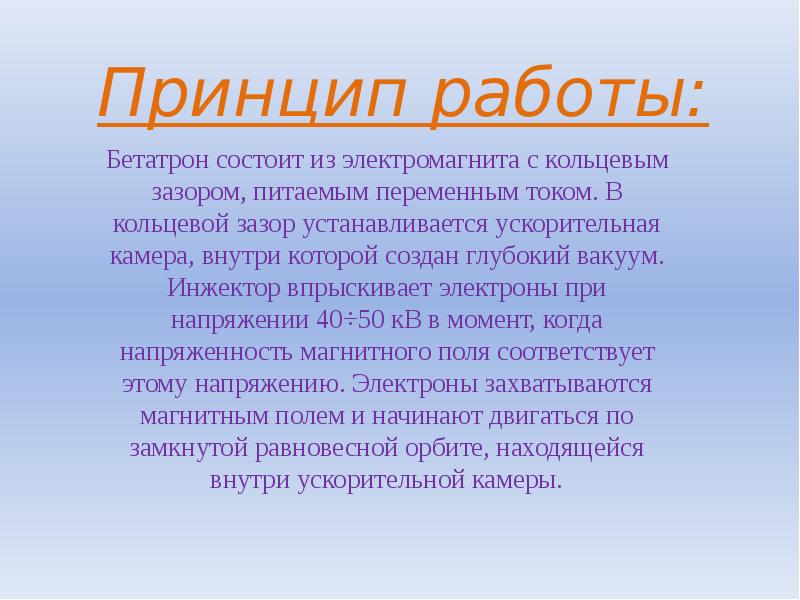

Принцип работы: Бетатрон состоит из электромагнита с кольцевым зазором, питаемым переменным током. В кольцевой зазор устанавливается ускорительная камера, внутри которой создан глубокий вакуум. Инжектор впрыскивает электроны при напряжении 40÷50 кВ в момент, когда напряженность магнитного поля соответствует этому напряжению. Электроны захватываются магнитным полем и начинают двигаться по замкнутой равновесной орбите, находящейся внутри ускорительной камеры.

Слайд 6

Описание слайда:

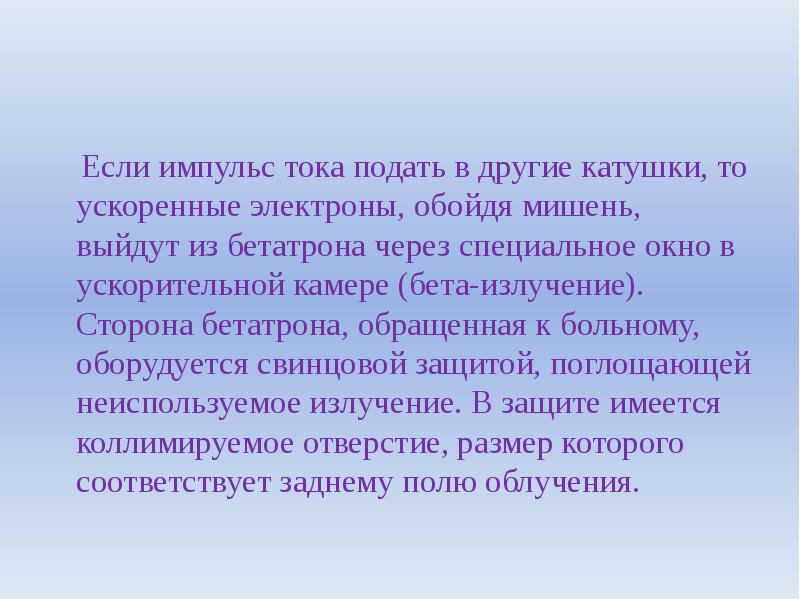

Если импульс тока подать в другие катушки, то ускоренные электроны, обойдя мишень, выйдут из бетатрона через специальное окно в ускорительной камере (бета-излучение). Сторона бетатрона, обращенная к больному, оборудуется свинцовой защитой, поглощающей неиспользуемое излучение. В защите имеется коллимируемое отверстие, размер которого соответствует заднему полю облучения.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Ограничения: Поскольку создаваемое сердечником поле ограничено по величине из-за насыщения железа, единственный способ повышать энергию — увеличивать площадь сечения сердечника, а значит и размер бетатрона и, соответственно, его массу. Так, 300-мэвный бетатрон в Иллинойсе весил более 300 тонн. Ещё более серьёзное ограничение связано с потерями энергии частиц на синхротронное излучение, которые становятся значительными уже начиная с энергии ~100 МэВ. В принципе, в бетатроне можно ускорять и протоны, так, приобретенная энергия будет равна произведению пройденной разности потенциалов на заряд, но из-за большой массы протона его скорость будет в сотни раз меньше. Так как прирост энергии частицы в бетатроне зависит только от количества оборотов (единицы кэВ на период), для разгона протона потребуется очень большое время. Кроме того, для удержания протонов на равновесной орбите (βW = 300B(r,t)R , где W[МэВ],B[Тл],R[м] ) требуются более сильные магнитные поля. Поэтому бетатрон применяется для ускорения электронов.
