Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Блочные деревянные надстройки больших и средних мостов. Доклад-сообщение содержит 42 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

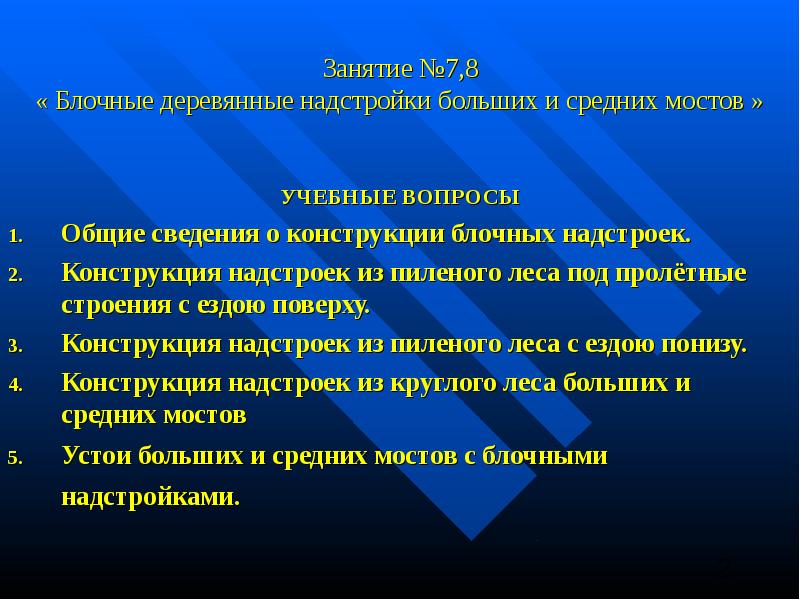

Занятие №7,8 « Блочные деревянные надстройки больших и средних мостов » УЧЕБНЫЕ ВОПРОСЫ Общие сведения о конструкции блочных надстроек. Конструкция надстроек из пиленого леса под пролётные строения с ездою поверху. Конструкция надстроек из пиленого леса с ездою понизу. Конструкция надстроек из круглого леса больших и средних мостов Устои больших и средних мостов с блочными надстройками.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

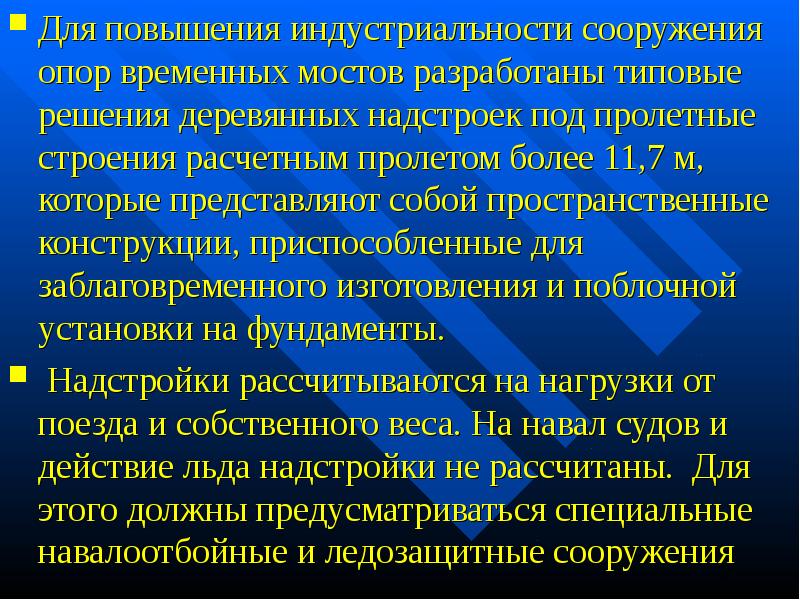

Для повышения индустриалъности сооружения опор временных мостов разработаны типовые решения деревянных надстроек под пролетные строения расчетным пролетом более 11,7 м, которые представляют собой пространственные конструкции, приспособленные для заблаговременного изготовления и поблочной установки на фундаменты. Для повышения индустриалъности сооружения опор временных мостов разработаны типовые решения деревянных надстроек под пролетные строения расчетным пролетом более 11,7 м, которые представляют собой пространственные конструкции, приспособленные для заблаговременного изготовления и поблочной установки на фундаменты. Надстройки рассчитываются на нагрузки от поезда и собственного веса. На навал судов и действие льда надстройки не рассчитаны. Для этого должны предусматриваться специальные навалоотбойные и ледозащитные сооружения

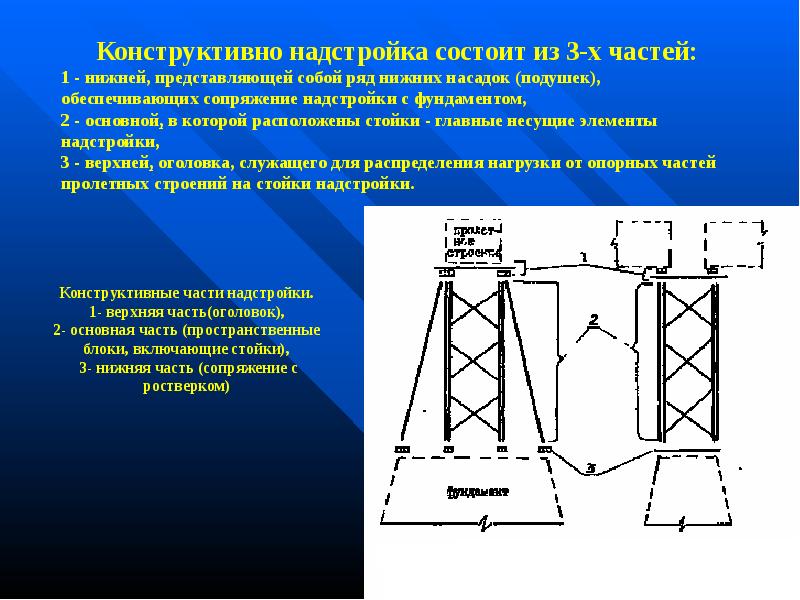

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

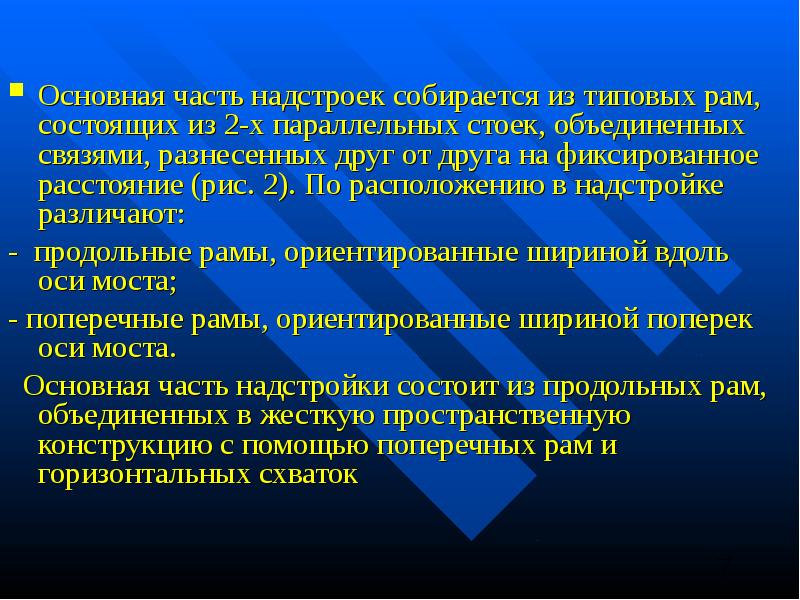

Основная часть надстроек собирается из типовых рам, состоящих из 2-х параллельных стоек, объединенных связями, разнесенных друг от друга на фиксированное расстояние (рис. 2). По расположению в надстройке различают: Основная часть надстроек собирается из типовых рам, состоящих из 2-х параллельных стоек, объединенных связями, разнесенных друг от друга на фиксированное расстояние (рис. 2). По расположению в надстройке различают: - продольные рамы, ориентированные шириной вдоль оси моста; - поперечные рамы, ориентированные шириной поперек оси моста. Основная часть надстройки состоит из продольных рам, объединенных в жесткую пространственную конструкцию с помощью поперечных рам и горизонтальных схваток

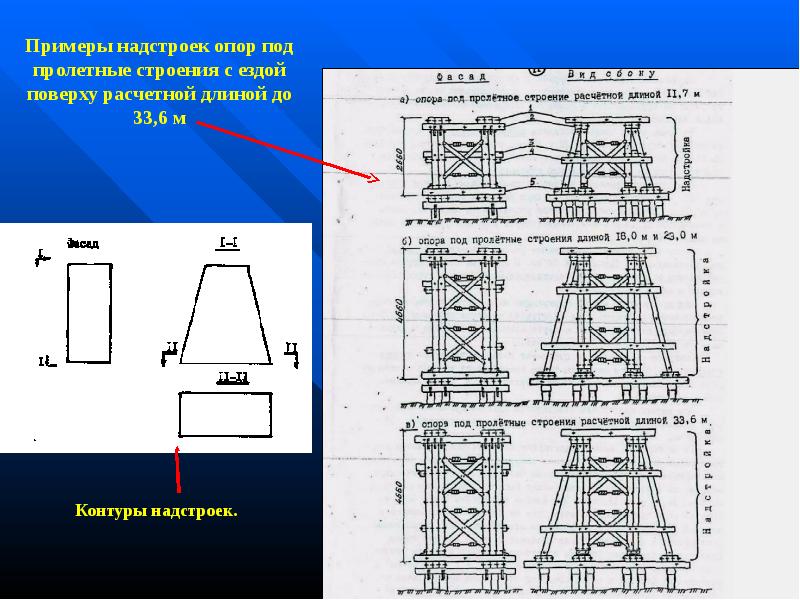

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Стойки надстроек ориентируются по линиям передачи нагрузки от пролетных строений к сваям фундамента. Каждый ряд стоек воспринимает нагрузку от одного из пролетных строений, примыкающих к опоре, и представляет собой как бы "полуопору" Стойки надстроек ориентируются по линиям передачи нагрузки от пролетных строений к сваям фундамента. Каждый ряд стоек воспринимает нагрузку от одного из пролетных строений, примыкающих к опоре, и представляет собой как бы "полуопору"

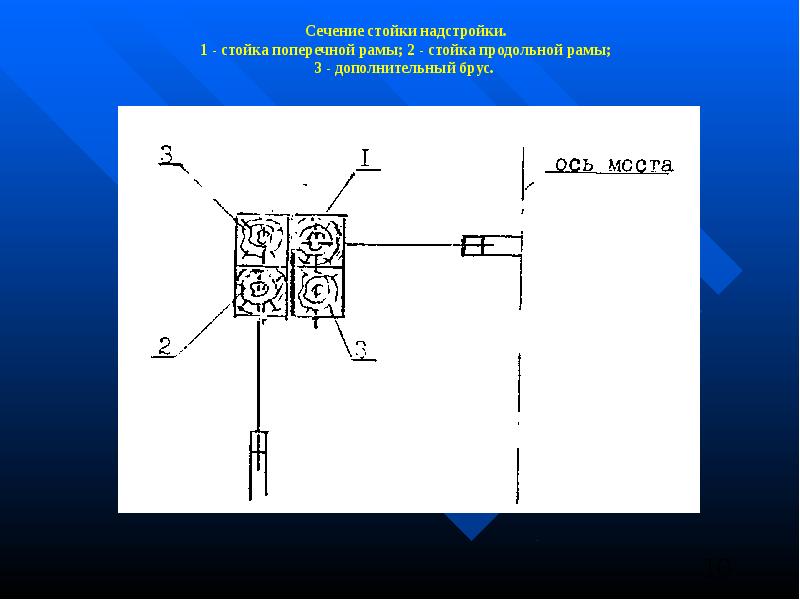

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

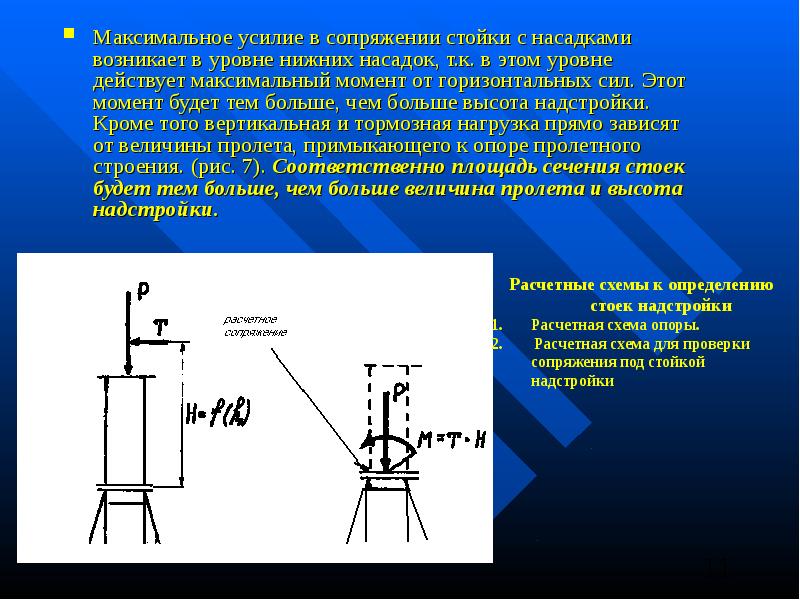

Максимальное усилие в сопряжении стойки с насадками возникает в уровне нижних насадок, т.к. в этом уровне действует максимальный момент от горизонтальных сил. Этот момент будет тем больше, чем больше высота надстройки. Кроме того вертикальная и тормозная нагрузка прямо зависят от величины пролета, примыкающего к опоре пролетного строения. (рис. 7). Соответственно площадь сечения стоек будет тем больше, чем больше величина пролета и высота надстройки. Максимальное усилие в сопряжении стойки с насадками возникает в уровне нижних насадок, т.к. в этом уровне действует максимальный момент от горизонтальных сил. Этот момент будет тем больше, чем больше высота надстройки. Кроме того вертикальная и тормозная нагрузка прямо зависят от величины пролета, примыкающего к опоре пролетного строения. (рис. 7). Соответственно площадь сечения стоек будет тем больше, чем больше величина пролета и высота надстройки.

Слайд 12

Описание слайда:

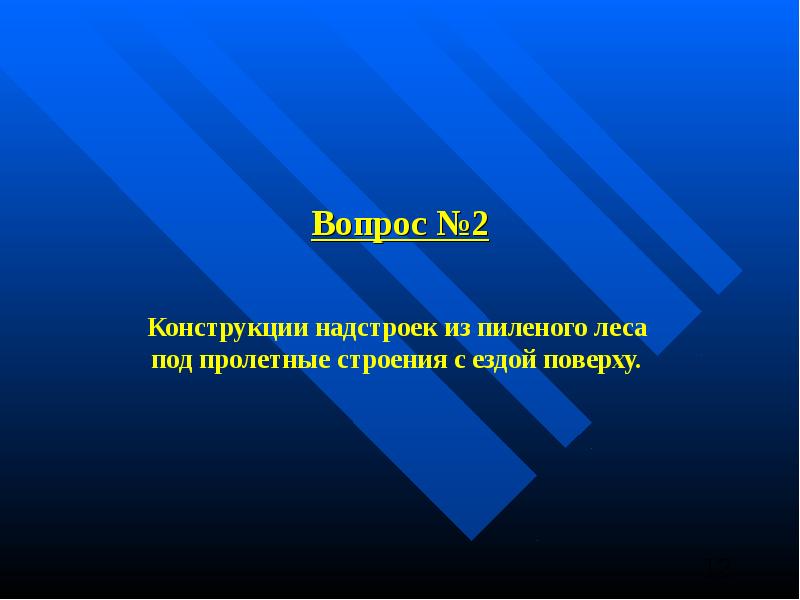

Вопрос №2

Слайд 13

Описание слайда:

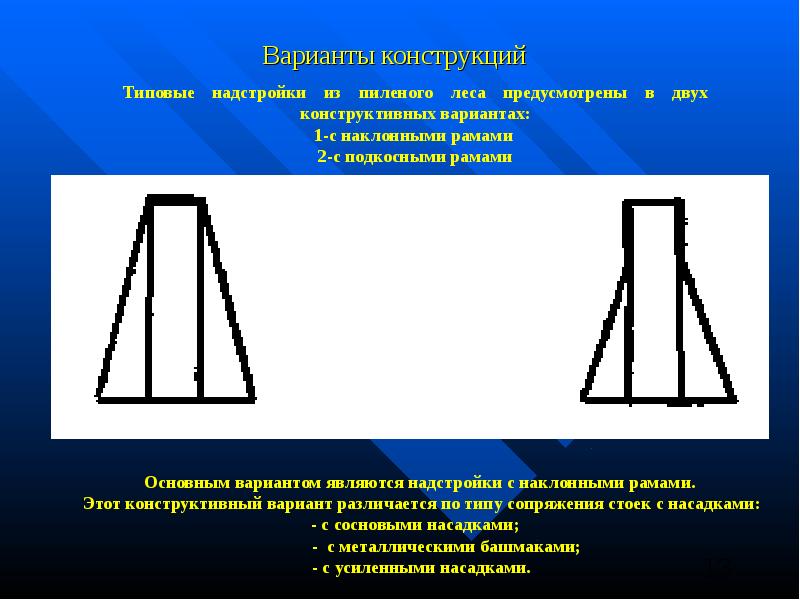

Варианты конструкций

Слайд 14

Описание слайда:

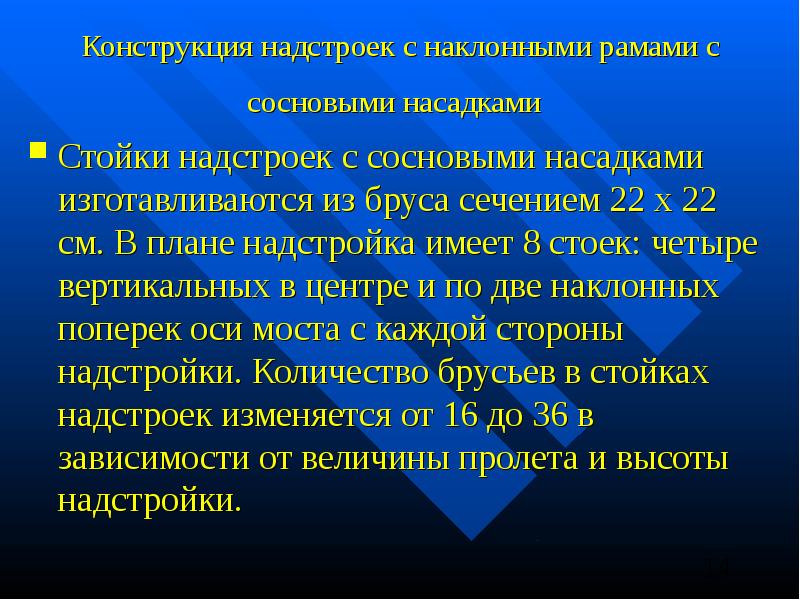

Конструкция надстроек с наклонными рамами с сосновыми насадками Стойки надстроек с сосновыми насадками изготавливаются из бруса сечением 22 х 22 см. В плане надстройка имеет 8 стоек: четыре вертикальных в центре и по две наклонных поперек оси моста с каждой стороны надстройки. Количество брусьев в стойках надстроек изменяется от 16 до 36 в зависимости от величины пролета и высоты надстройки.

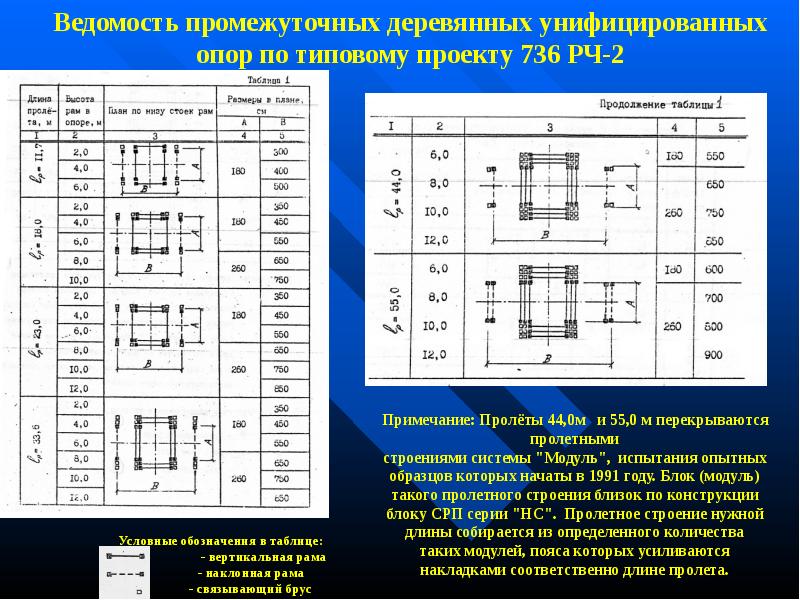

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

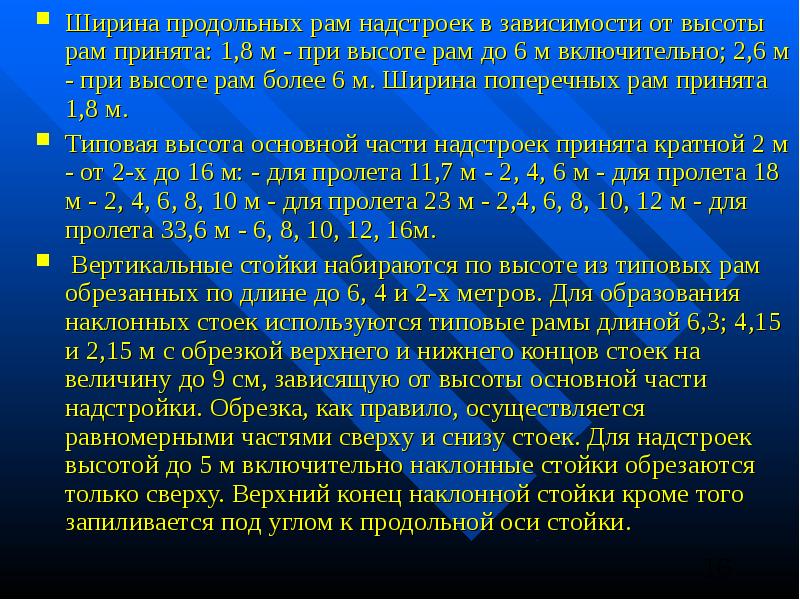

Ширина продольных рам надстроек в зависимости от высоты рам принята: 1,8 м - при высоте рам до 6 м включительно; 2,6 м - при высоте рам более 6 м. Ширина поперечных рам принята 1,8 м. Ширина продольных рам надстроек в зависимости от высоты рам принята: 1,8 м - при высоте рам до 6 м включительно; 2,6 м - при высоте рам более 6 м. Ширина поперечных рам принята 1,8 м. Типовая высота основной части надстроек принята кратной 2 м - от 2-х до 16 м: - для пролета 11,7 м - 2, 4, 6 м - для пролета 18 м - 2, 4, 6, 8, 10 м - для пролета 23 м - 2,4, 6, 8, 10, 12 м - для пролета 33,6 м - 6, 8, 10, 12, 16м. Вертикальные стойки набираются по высоте из типовых рам обрезанных по длине до 6, 4 и 2-х метров. Для образования наклонных стоек используются типовые рамы длиной 6,3; 4,15 и 2,15 м с обрезкой верхнего и нижнего концов стоек на величину до 9 см, зависящую от высоты основной части надстройки. Обрезка, как правило, осуществляется равномерными частями сверху и снизу стоек. Для надстроек высотой до 5 м включительно наклонные стойки обрезаются только сверху. Верхний конец наклонной стойки кроме того запиливается под углом к продольной оси стойки.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

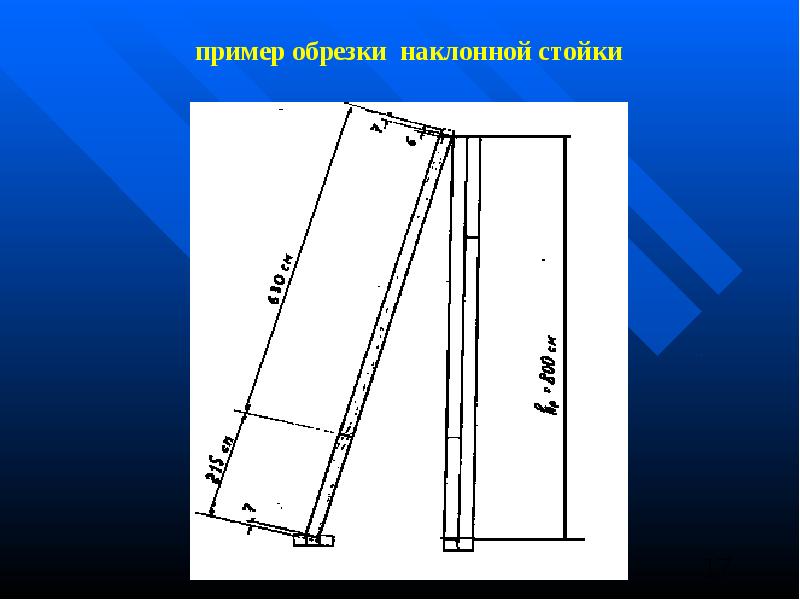

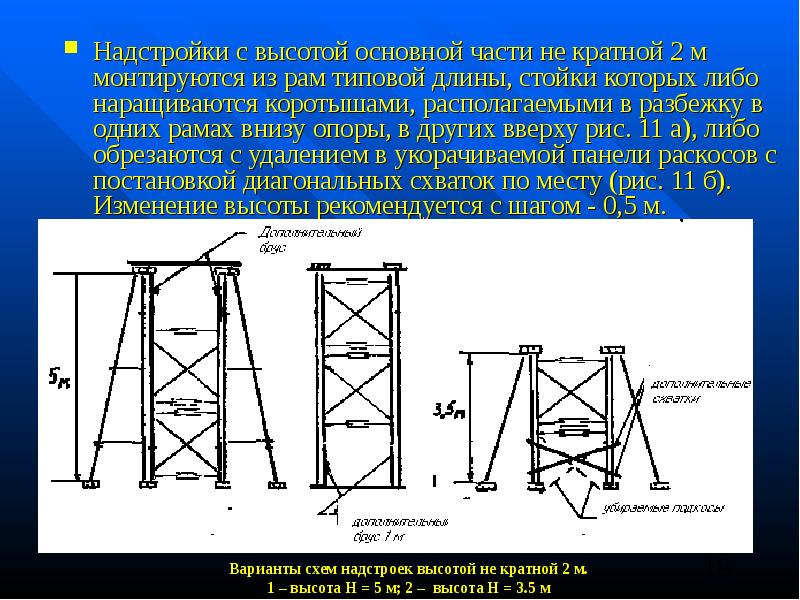

Надстройки с высотой основной части не кратной 2 м монтируются из рам типовой длины, стойки которых либо наращиваются коротышами, располагаемыми в разбежку в одних рамах внизу опоры, в других вверху рис. 11 а), либо обрезаются с удалением в укорачиваемой панели раскосов с постановкой диагональных схваток по месту (рис. 11 б). Изменение высоты рекомендуется с шагом - 0,5 м. Надстройки с высотой основной части не кратной 2 м монтируются из рам типовой длины, стойки которых либо наращиваются коротышами, располагаемыми в разбежку в одних рамах внизу опоры, в других вверху рис. 11 а), либо обрезаются с удалением в укорачиваемой панели раскосов с постановкой диагональных схваток по месту (рис. 11 б). Изменение высоты рекомендуется с шагом - 0,5 м.

Слайд 19

Описание слайда:

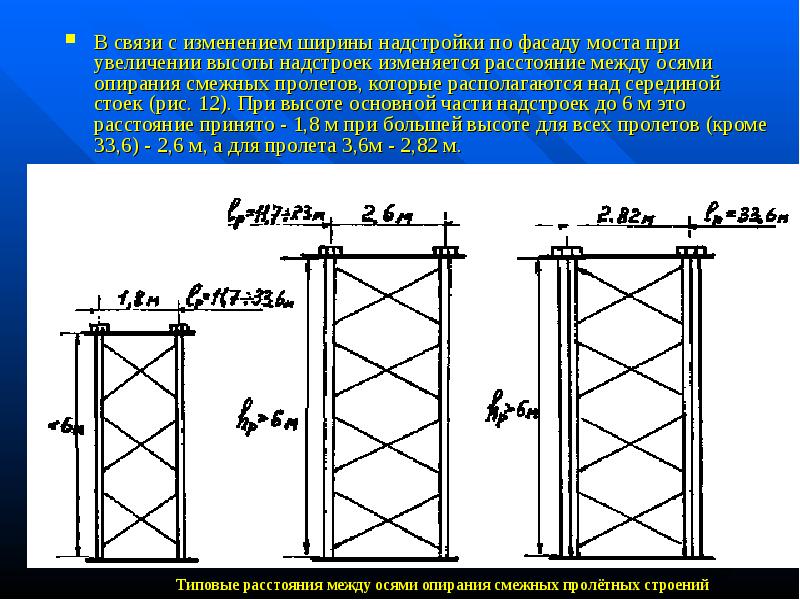

В связи с изменением ширины надстройки по фасаду моста при увеличении высоты надстроек изменяется расстояние между осями опирания смежных пролетов, которые располагаются над серединой стоек (рис. 12). При высоте основной части надстроек до 6 м это расстояние принято - 1,8 м при большей высоте для всех пролетов (кроме 33,6) - 2,6 м, а для пролета 3,6м - 2,82 м. В связи с изменением ширины надстройки по фасаду моста при увеличении высоты надстроек изменяется расстояние между осями опирания смежных пролетов, которые располагаются над серединой стоек (рис. 12). При высоте основной части надстроек до 6 м это расстояние принято - 1,8 м при большей высоте для всех пролетов (кроме 33,6) - 2,6 м, а для пролета 3,6м - 2,82 м.

Слайд 20

Описание слайда:

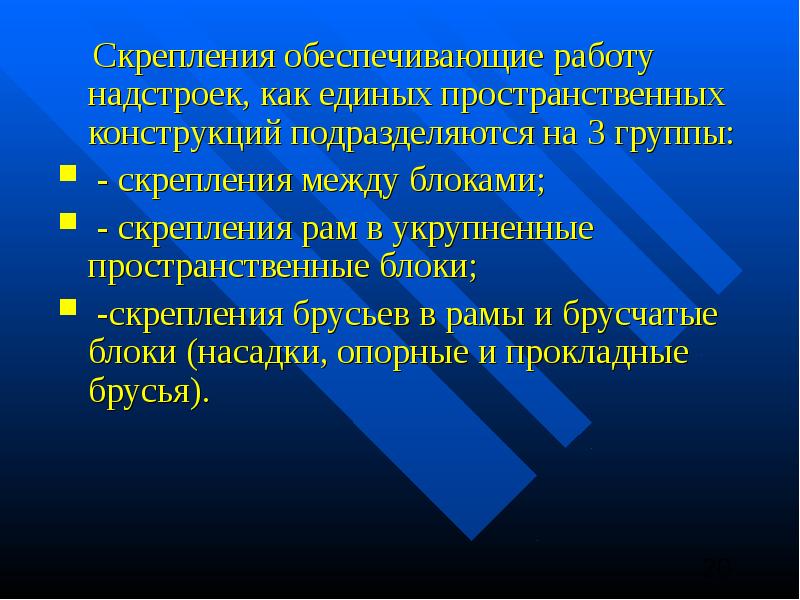

Скрепления обеспечивающие работу надстроек, как единых пространственных конструкций подразделяются на 3 группы: Скрепления обеспечивающие работу надстроек, как единых пространственных конструкций подразделяются на 3 группы: - скрепления между блоками; - скрепления рам в укрупненные пространственные блоки; -скрепления брусьев в рамы и брусчатые блоки (насадки, опорные и прокладные брусья).

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

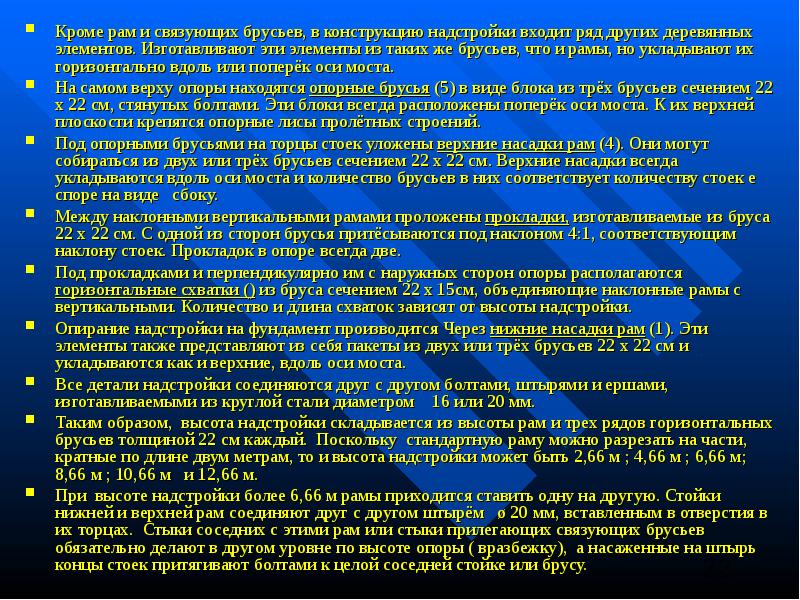

Кроме рам и связующих брусьев, в конструкцию надстройки входит ряд других деревянных элементов. Изготавливают эти элементы из таких же брусьев, что и рамы, но укладывают их горизонтально вдоль или поперёк оси моста. Кроме рам и связующих брусьев, в конструкцию надстройки входит ряд других деревянных элементов. Изготавливают эти элементы из таких же брусьев, что и рамы, но укладывают их горизонтально вдоль или поперёк оси моста. На самом верху опоры находятся опорные брусья (5) в виде блока из трёх брусьев сечением 22 х 22 см, стянутых болтами. Эти блоки всегда расположены поперёк оси моста. К их верхней плоскости крепятся опорные лисы пролётных строений. Под опорными брусьями на торцы стоек уложены верхние насадки рам (4). Они могут собираться из двух или трёх брусьев сечением 22 х 22 см. Верхние насадки всегда укладываются вдоль оси моста и количество брусьев в них соответствует количеству стоек е споре на виде сбоку. Между наклонными вертикальными рамами проложены прокладки, изготавливаемые из бруса 22 х 22 см. С одной из сторон брусья притёсываются под наклоном 4:1, соответствующим наклону стоек. Прокладок в опоре всегда две. Под прокладками и перпендикулярно им с наружных сторон опоры располагаются горизонтальные схватки () из бруса сечением 22 х 15см, объединяющие наклонные рамы с вертикальными. Количество и длина схваток зависят от высоты надстройки. Опирание надстройки на фундамент производится Через нижние насадки рам (1). Эти элементы также представляют из себя пакеты из двух или трёх брусьев 22 х 22 см и укладываются как и верхние, вдоль оси моста. Все детали надстройки соединяются друг с другом болтами, штырями и ершами, изготавливаемыми из круглой стали диаметром 16 или 20 мм. Таким образом, высота надстройки складывается из высоты рам и трех рядов горизонтальных брусьев толщиной 22 см каждый. Поскольку стандартную раму можно разрезать на части, кратные по длине двум метрам, то и высота надстройки может быть 2,66 м ; 4,66 м ; 6,66 м; 8,66 м ; 10,66 м и 12,66 м. При высоте надстройки более 6,66 м рамы приходится ставить одну на другую. Стойки нижней и верхней рам соединяют друг с другом штырём ø 20 мм, вставленным в отверстия в их торцах. Стыки соседних с этими рам или стыки прилегающих связующих брусьев обязательно делают в другом уровне по высоте опоры ( вразбежку), а насаженные на штырь концы стоек притягивают болтами к целой соседней стойке или брусу.

Слайд 23

Описание слайда:

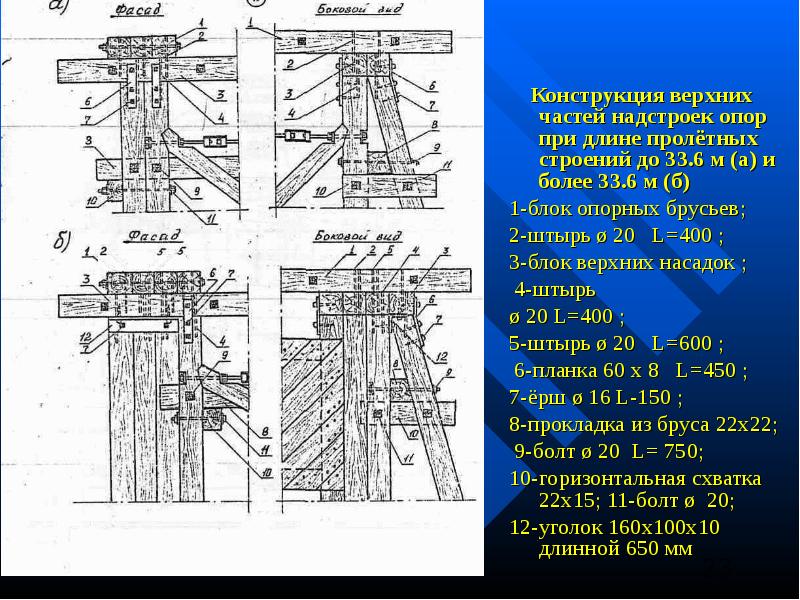

Конструкция верхних частей надстроек опор при длине пролётных строений до 33.6 м (а) и более 33.6 м (б) Конструкция верхних частей надстроек опор при длине пролётных строений до 33.6 м (а) и более 33.6 м (б) 1-блок опорных брусьев; 2-штырь ø 20 L=400 ; 3-блок верхних насадок ; 4-штырь ø 20 L=400 ; 5-штырь ø 20 L=600 ; 6-планка 60 х 8 L=450 ; 7-ёрш ø 16 L-150 ; 8-прокладка из бруса 22х22; 9-болт ø 20 L= 750; 10-горизонтальная схватка 22х15; 11-болт ø 20; 12-уголок 160х100х10 длинной 650 мм

Слайд 24

Описание слайда:

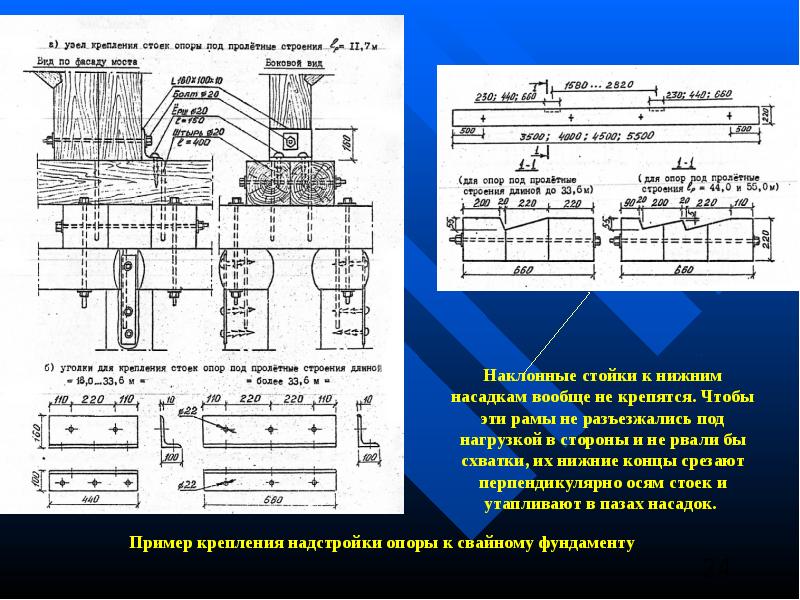

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

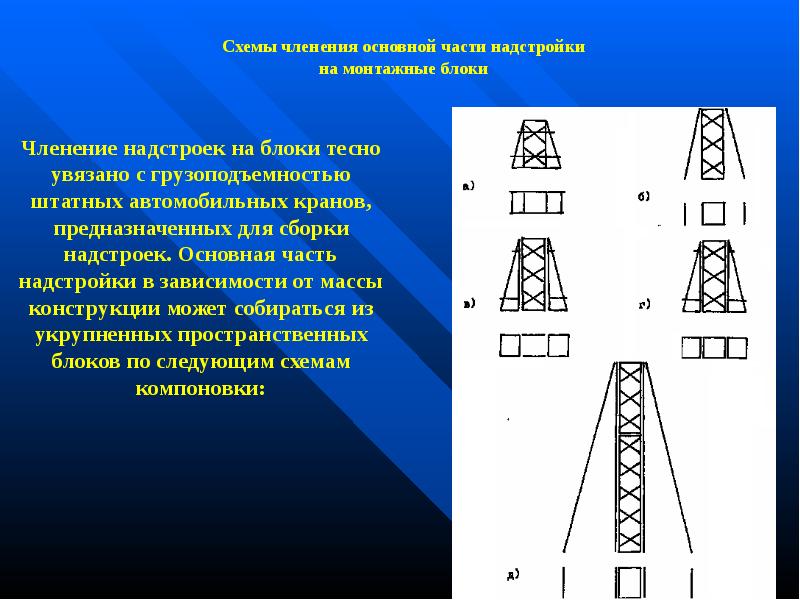

Членение надстроек на монтажные блоки:

Слайд 28

Описание слайда:

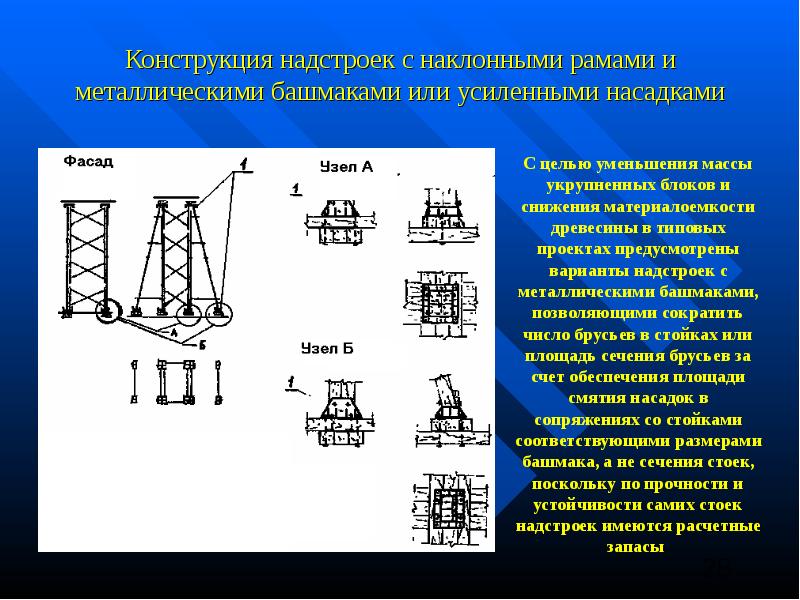

Конструкция надстроек с наклонными рамами и металлическими башмаками или усиленными насадками

Слайд 29

Описание слайда:

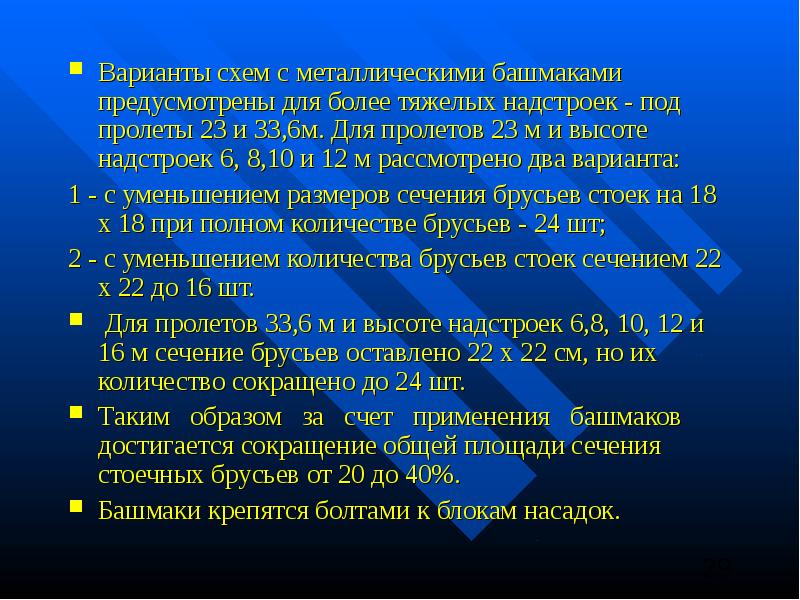

Варианты схем с металлическими башмаками предусмотрены для более тяжелых надстроек - под пролеты 23 и 33,6м. Для пролетов 23 м и высоте надстроек 6, 8,10 и 12 м рассмотрено два варианта: Варианты схем с металлическими башмаками предусмотрены для более тяжелых надстроек - под пролеты 23 и 33,6м. Для пролетов 23 м и высоте надстроек 6, 8,10 и 12 м рассмотрено два варианта: 1 - с уменьшением размеров сечения брусьев стоек на 18 х 18 при полном количестве брусьев - 24 шт; 2 - с уменьшением количества брусьев стоек сечением 22 х 22 до 16 шт. Для пролетов 33,6 м и высоте надстроек 6,8, 10, 12 и 16 м сечение брусьев оставлено 22 х 22 см, но их количество сокращено до 24 шт. Таким образом за счет применения башмаков достигается сокращение общей площади сечения стоечных брусьев от 20 до 40%. Башмаки крепятся болтами к блокам насадок.

Слайд 30

Описание слайда:

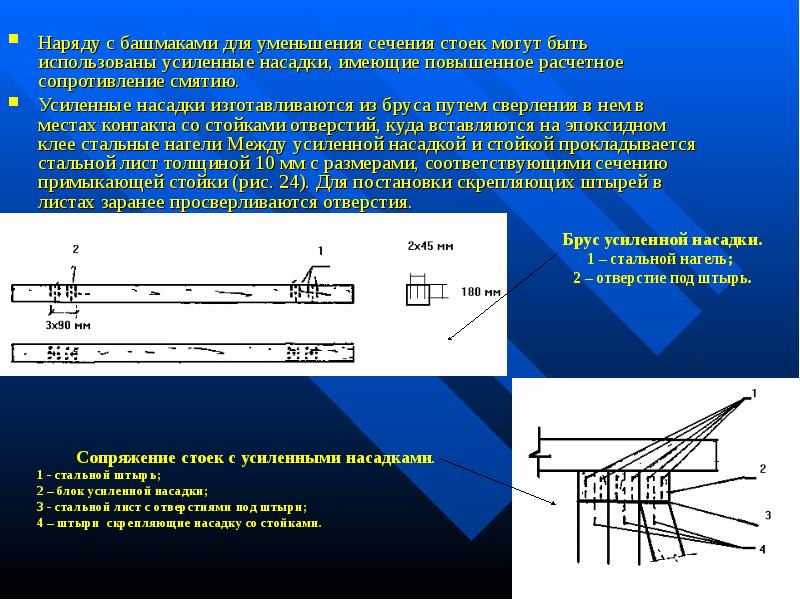

Наряду с башмаками для уменьшения сечения стоек могут быть использованы усиленные насадки, имеющие повышенное расчетное сопротивление смятию. Наряду с башмаками для уменьшения сечения стоек могут быть использованы усиленные насадки, имеющие повышенное расчетное сопротивление смятию. Усиленные насадки изготавливаются из бруса путем сверления в нем в местах контакта со стойками отверстий, куда вставляются на эпоксидном клее стальные нагели Между усиленной насадкой и стойкой прокладывается стальной лист толщиной 10 мм с размерами, соответствующими сечению примыкающей стойки (рис. 24). Для постановки скрепляющих штырей в листах заранее просверливаются отверстия.

Слайд 31

Описание слайда:

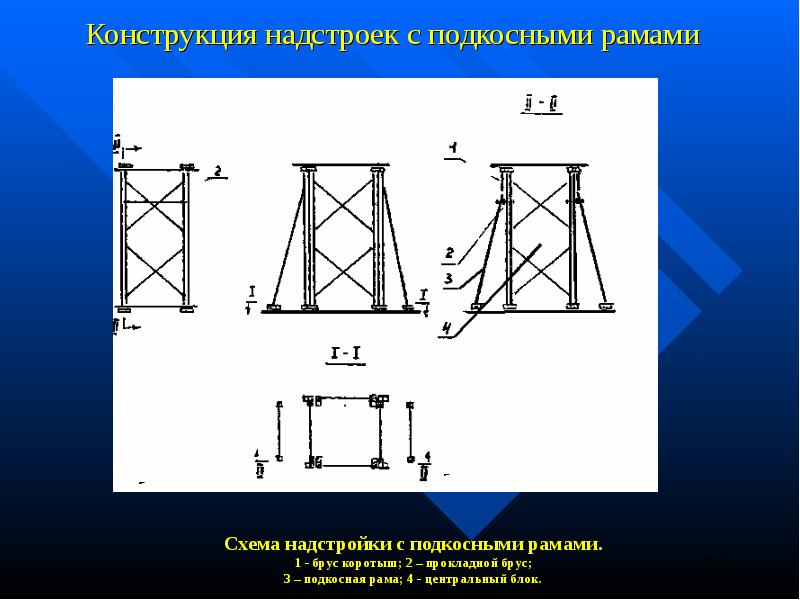

Конструкция надстроек с подкосными рамами

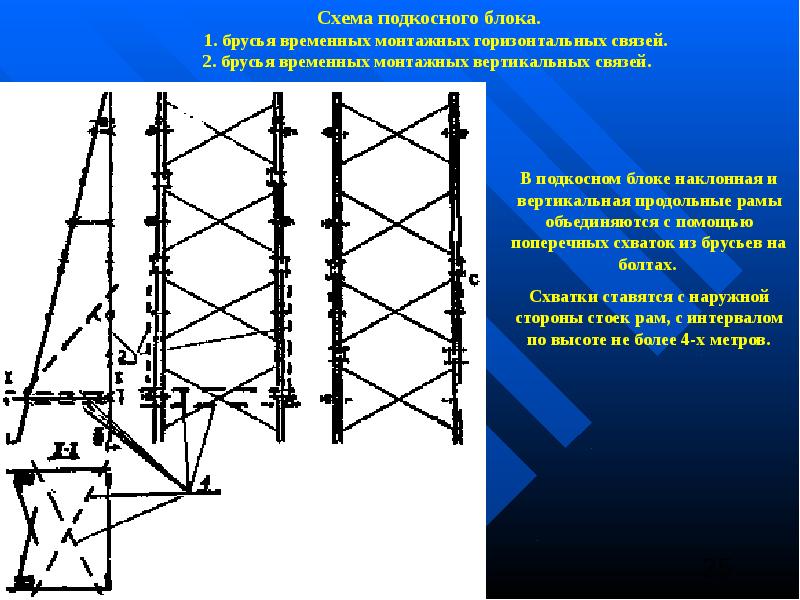

Слайд 32

Описание слайда:

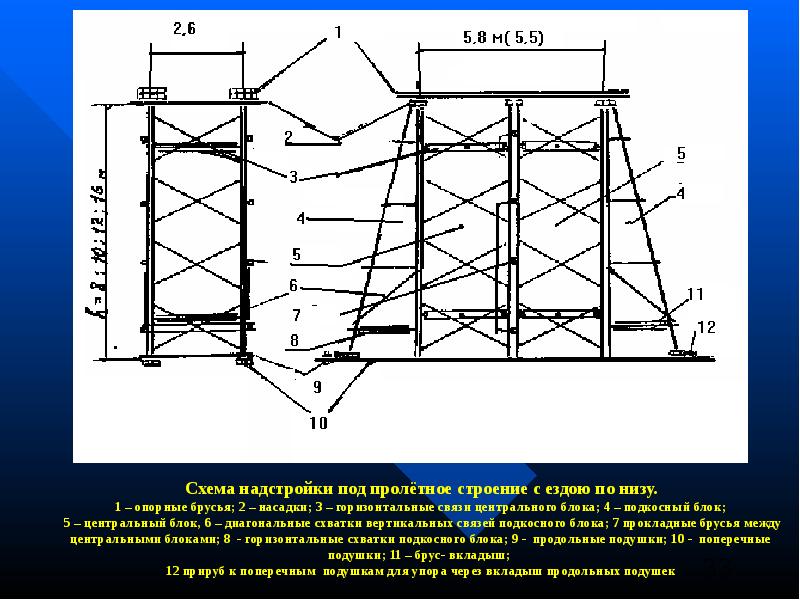

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

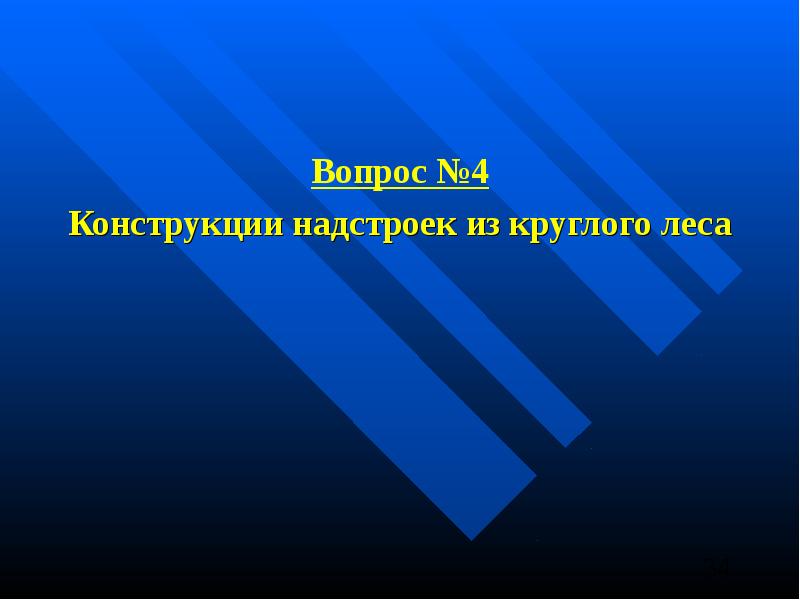

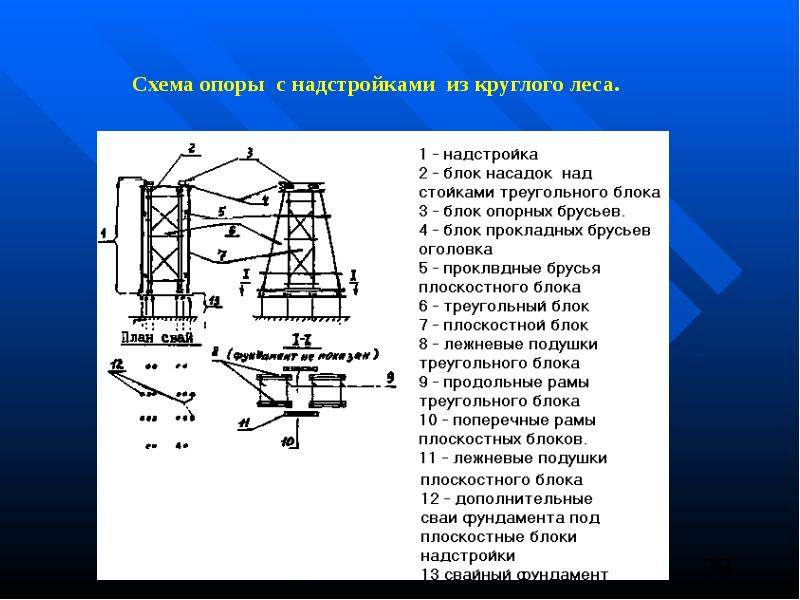

Вопрос №4 Вопрос №4 Конструкции надстроек из круглого леса

Слайд 35

Описание слайда:

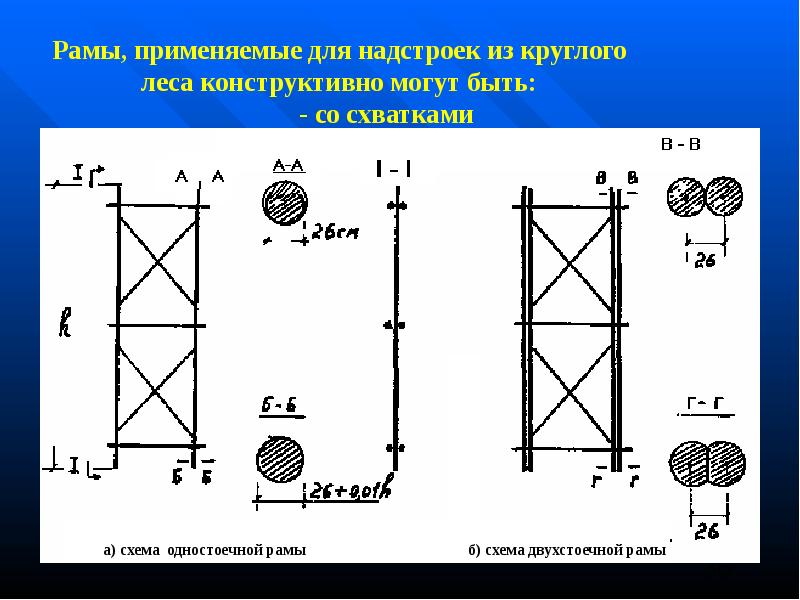

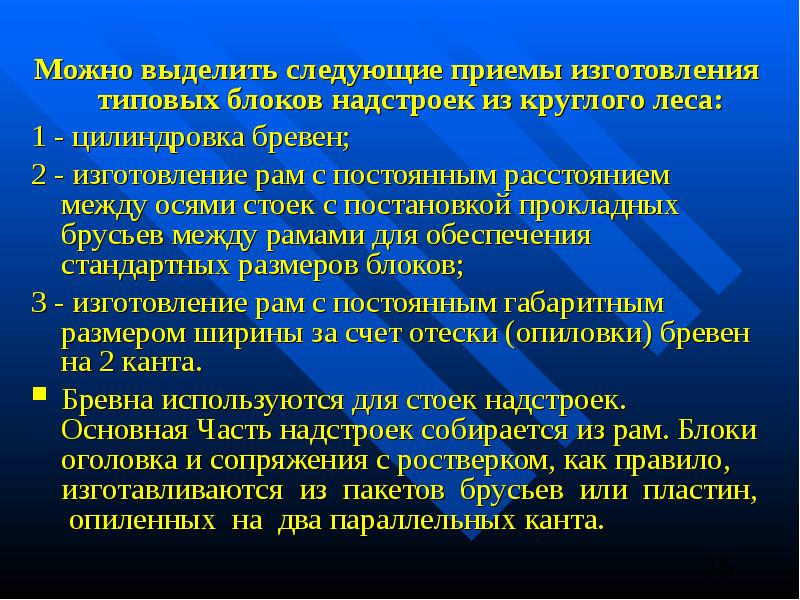

Можно выделить следующие приемы изготовления типовых блоков надстроек из круглого леса: Можно выделить следующие приемы изготовления типовых блоков надстроек из круглого леса: 1 - цилиндровка бревен; 2 - изготовление рам с постоянным расстоянием между осями стоек с постановкой прокладных брусьев между рамами для обеспечения стандартных размеров блоков; 3 - изготовление рам с постоянным габаритным размером ширины за счет отески (опиловки) бревен на 2 канта. Бревна используются для стоек надстроек. Основная Часть надстроек собирается из рам. Блоки оголовка и сопряжения с ростверком, как правило, изготавливаются из пакетов брусьев или пластин, опиленных на два параллельных канта.

Слайд 36

Описание слайда:

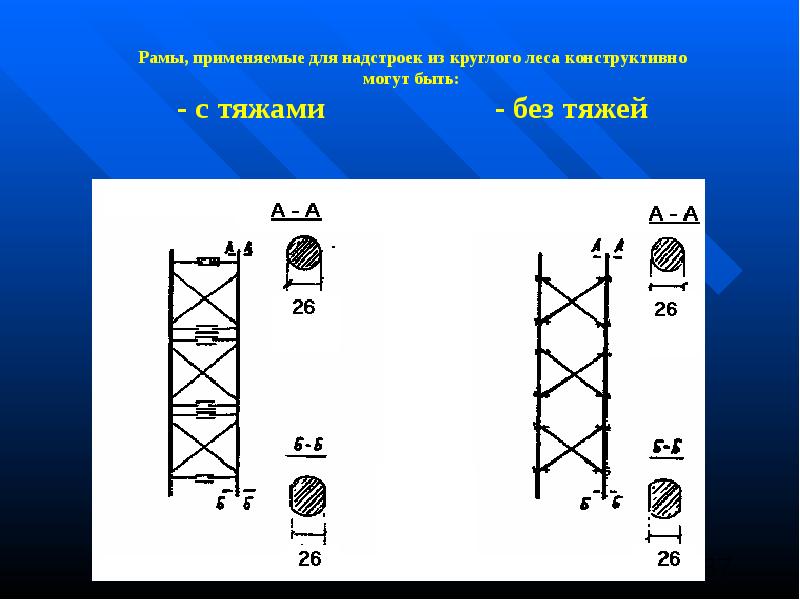

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Вопрос №5 Вопрос №5 Устои с блочными надстройками.

Слайд 40

Описание слайда:

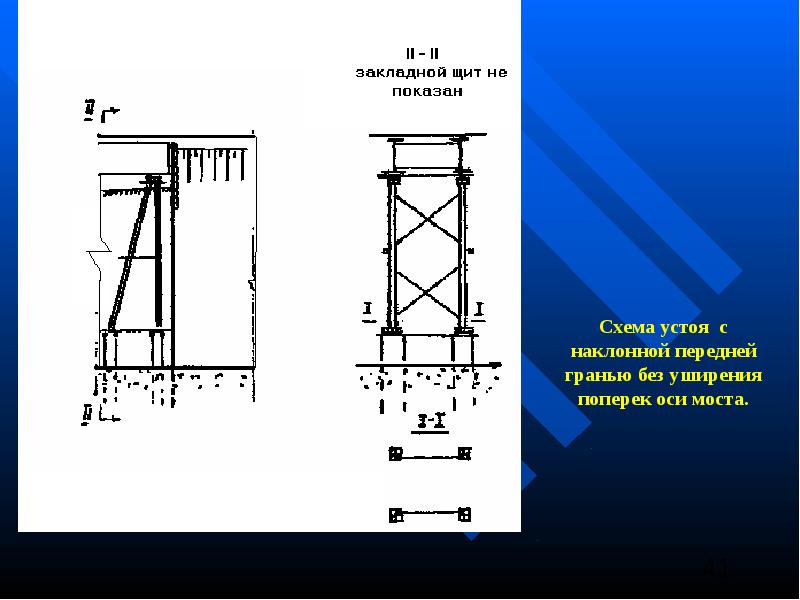

Устои с блочными надстройками выполняются раздельного типа и состоят из 2-х опор (береговой и речной) и перекрывающего пролет между ними пролетного строения. Надстройки береговых опор по конструкции могут быть: Устои с блочными надстройками выполняются раздельного типа и состоят из 2-х опор (береговой и речной) и перекрывающего пролет между ними пролетного строения. Надстройки береговых опор по конструкции могут быть: 1 - аналогичными блочным надстройкам промежуточных опор 2 - с наклонной передней гранью, без уширения к низу поперек оси моста
