Слайд 1

Описание слайда:

Центральный процессор МПС

Слайд 2

Описание слайда:

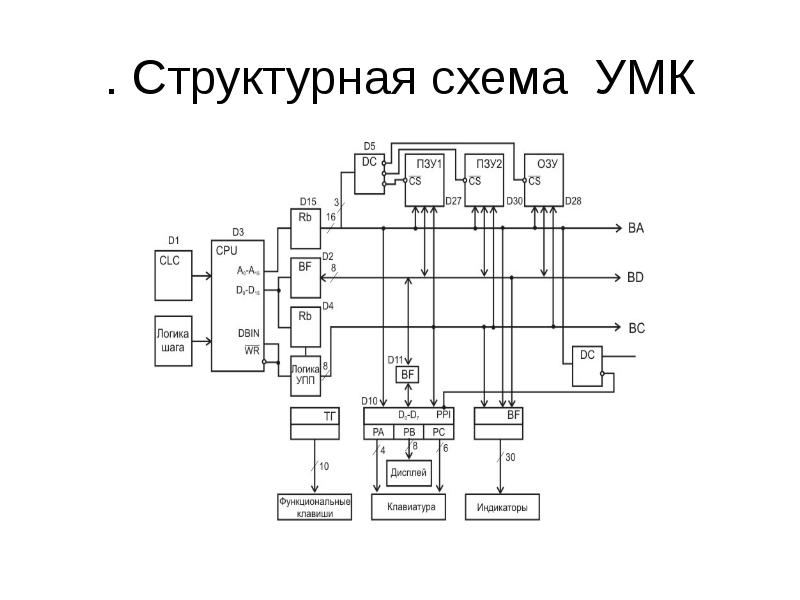

. Структурная схема УМК

Слайд 3

Описание слайда:

Структурная схема

Слайд 4

Описание слайда:

Восьмиразрядные микропроцессоры

Слайд 5

Описание слайда:

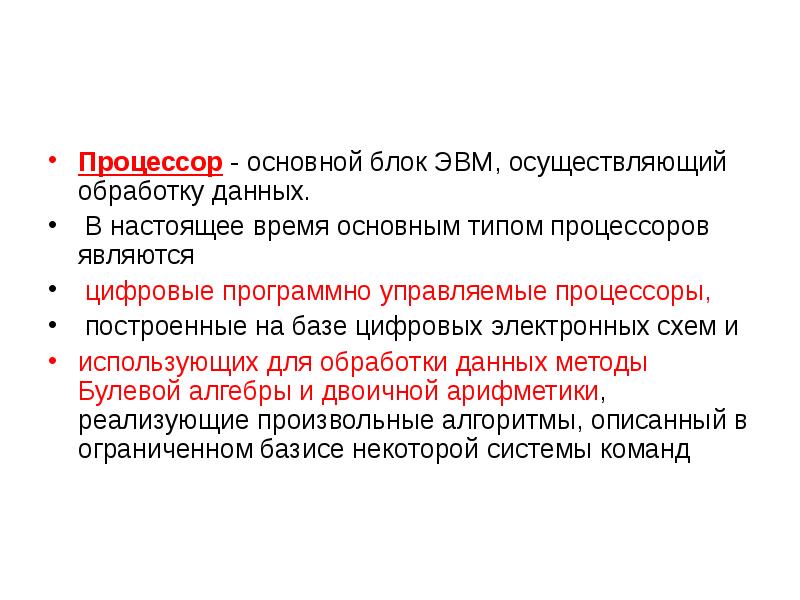

Процессор - основной блок ЭВМ, осуществляющий обработку данных. В настоящее время основным типом процессоров являются цифровые программно управляемые процессоры, построенные на базе цифровых электронных схем и использующих для обработки данных методы Булевой алгебры и двоичной арифметики, реализующие произвольные алгоритмы, описанный в ограниченном базисе некоторой системы команд

Слайд 6

Описание слайда:

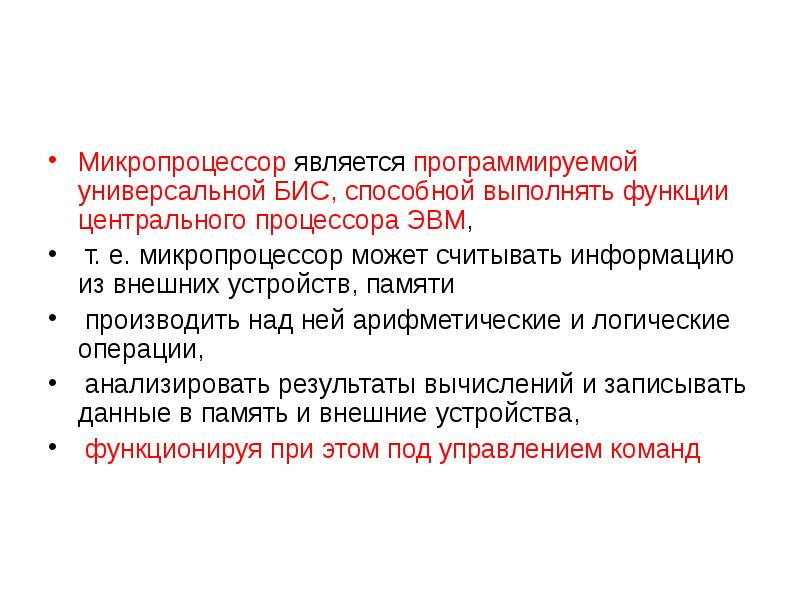

Микропроцессор является программируемой универсальной БИС, способной выполнять функции центрального процессора ЭВМ, т. е. микропроцессор может считывать информацию из внешних устройств, памяти производить над ней арифметические и логические операции, анализировать результаты вычислений и записывать данные в память и внешние устройства, функционируя при этом под управлением команд

Слайд 7

Описание слайда:

Универсальный процессор - процессор, имеющий архитектуру, набор структурных блоков, систем команд и конструктивно-технологическое исполнение, позволяющее одинаково эффективно применять его для решения достаточно широкого круга разнотипных задач и использовать в различных условиях.

Слайд 8

Описание слайда:

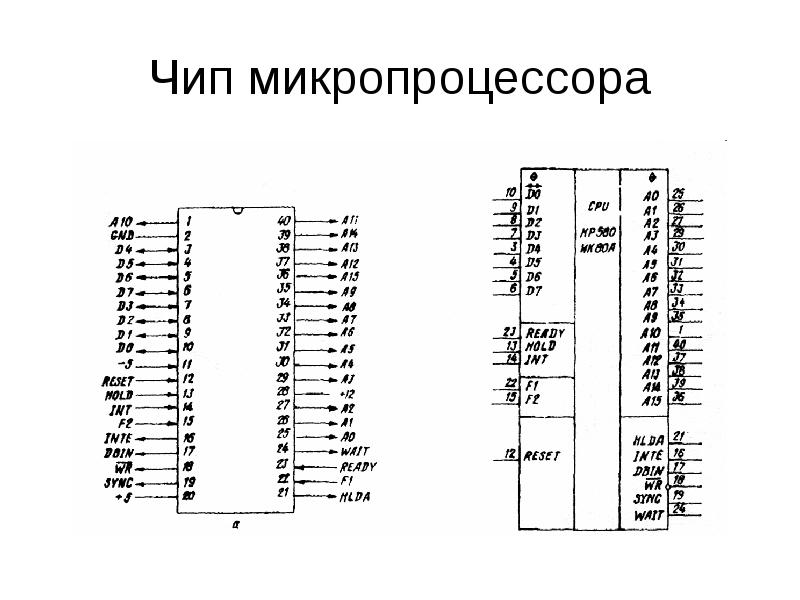

Чип микропроцессора

Слайд 9

Описание слайда:

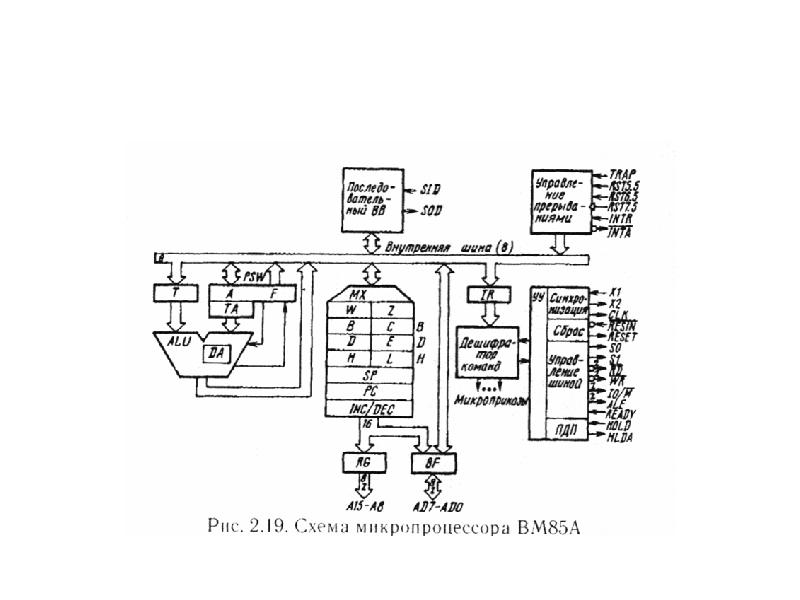

Структура МП

Слайд 10

Описание слайда:

Блок регистров

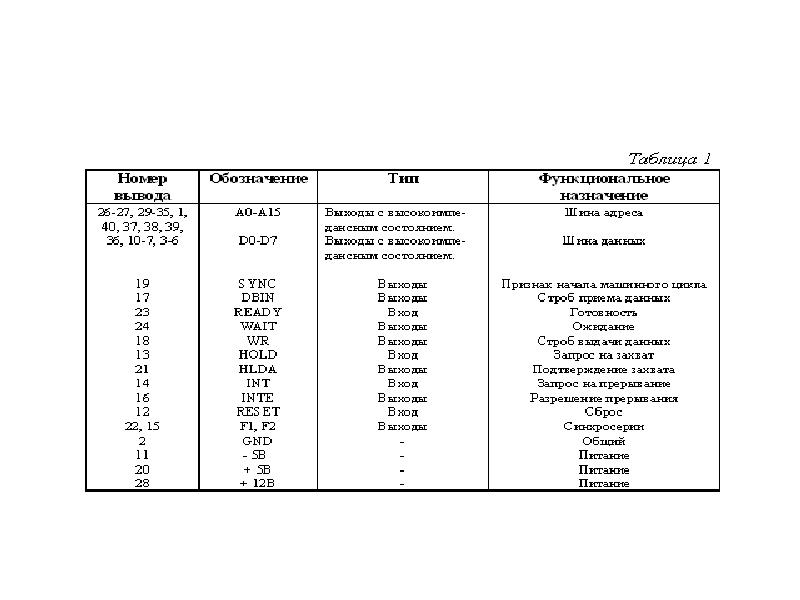

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

. Средства обмена МП Начальная установка. При одновременном включении питания —5; +5 и 12 В (или последовательном в указанном порядке) и поступлении на микропроцессор серий тактовых импульсов F1 и F2 все регистры и флаги микропроцессора устанавливаются в произвольные состояния. При поступлении на вход RESET сигнала высокого уровня длительностью не менее 3 тактов счетчик команд PC, триггер разрешения прерывания (выход INTE), а также триггер подтверждения захвата (выход HLDA) сбрасываются, и микропроцессор начинает выборку из памяти команды, расположенной по нулевому адресу.

Слайд 13

Описание слайда:

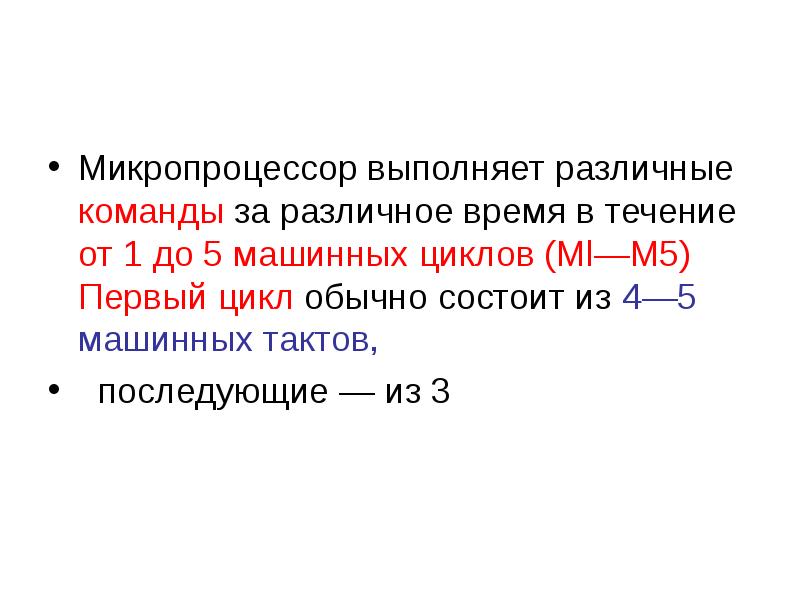

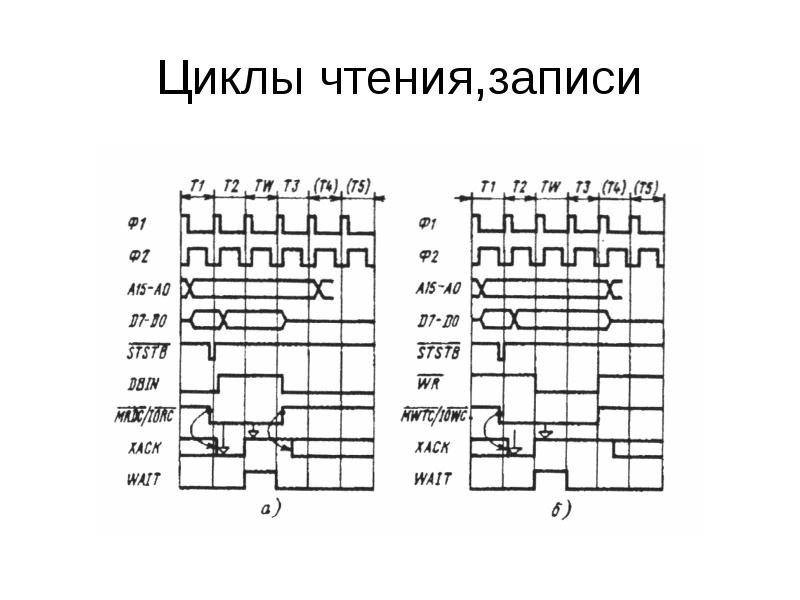

Микропроцессор выполняет различные команды за различное время в течение от 1 до 5 машинных циклов (Ml—М5) Первый цикл обычно состоит из 4—5 машинных тактов, последующие — из 3

Слайд 14

Описание слайда:

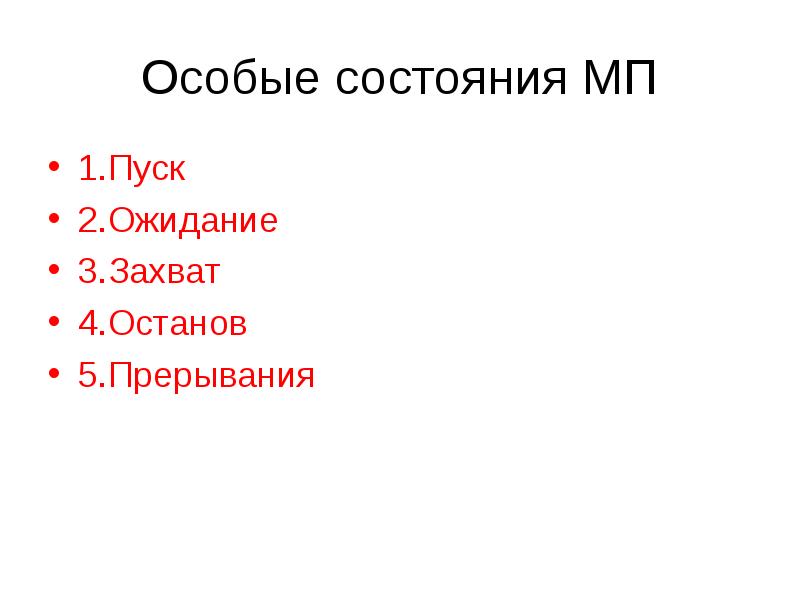

Особые состояния МП 1.Пуск 2.Ожидание 3.Захват 4.Останов 5.Прерывания

Слайд 15

Описание слайда:

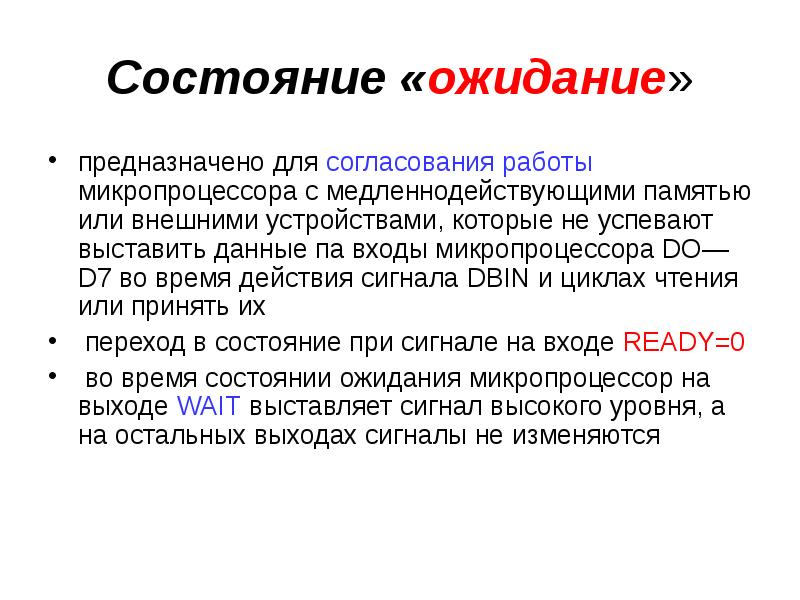

Состояние «ожидание» предназначено для согласования работы микропроцессора с медленнодействующими памятью или внешними устройствами, которые не успевают выставить данные па входы микропроцессора DO—D7 во время действия сигнала DBIN и циклах чтения или принять их переход в состояние при сигнале на входе READY=0 во время состоянии ожидания микропроцессор на выходе WAIT выставляет сигнал высокого уровня, а на остальных выходах сигналы не изменяются

Слайд 16

Описание слайда:

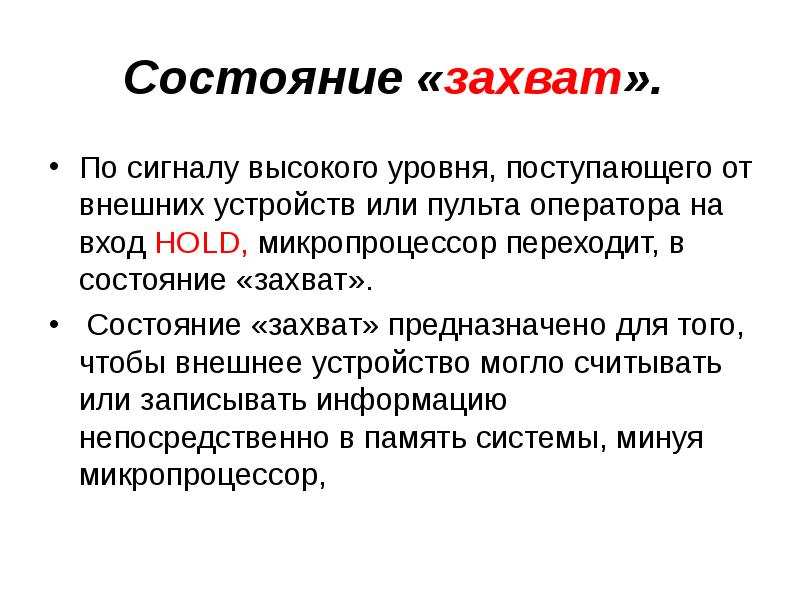

Состояние «захват». По сигналу высокого уровня, поступающего от внешних устройств или пульта оператора на вход HOLD, микропроцессор переходит, в состояние «захват». Состояние «захват» предназначено для того, чтобы внешнее устройство могло считывать или записывать информацию непосредственно в память системы, минуя микропроцессор,

Слайд 17

Описание слайда:

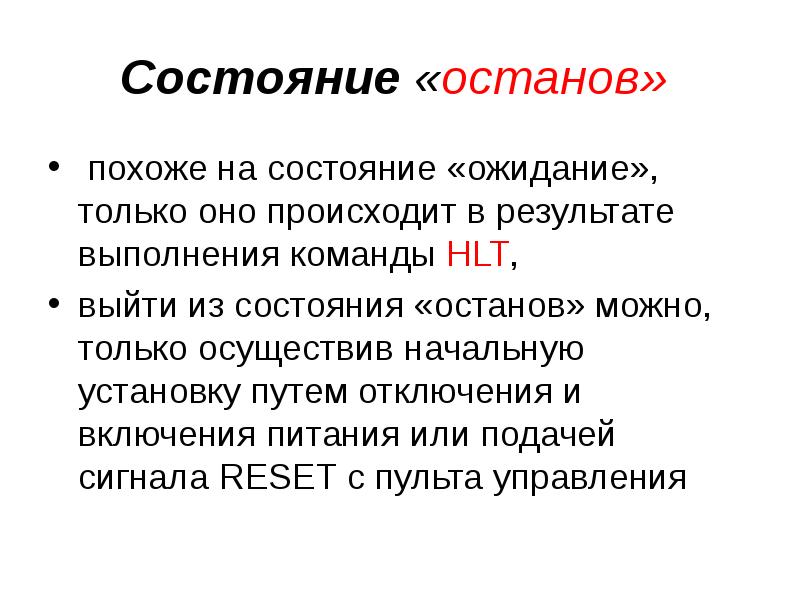

Состояние «останов» похоже на состояние «ожидание», только оно происходит в результате выполнения команды HLT, выйти из состояния «останов» можно, только осуществив начальную установку путем отключения и включения питания или подачей сигнала RESET с пульта управления

Слайд 18

Описание слайда:

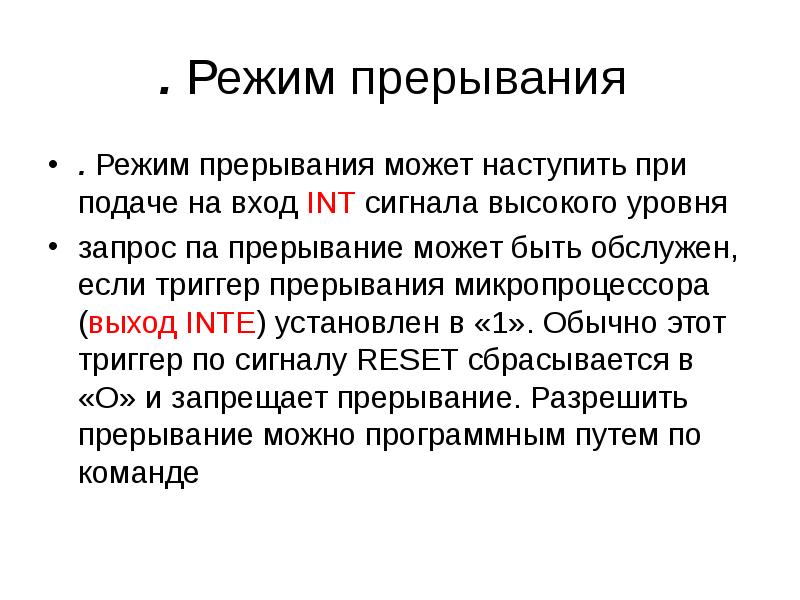

. Режим прерывания . Режим прерывания может наступить при подаче на вход INT сигнала высокого уровня запрос па прерывание может быть обслужен, если триггер прерывания микропроцессора (выход INTE) установлен в «1». Обычно этот триггер по сигналу RESET сбрасывается в «О» и запрещает прерывание. Разрешить прерывание можно программным путем по команде

Слайд 19

Описание слайда:

Интерфейс ввода-вывода микропроцессора Первый метод предполагает обращение к внешним устройствам как к ячейкам памяти Таким образом, адресное пространство, отводимое для этих устройств, полностью входит в 64 К адресов памяти. При втором методе организации обращения к внешним устройствам осуществляется раздельное управление памятью и внешними устройствами. Обмен с внешними устройствами выполняется с помощью команд IN и OUT.

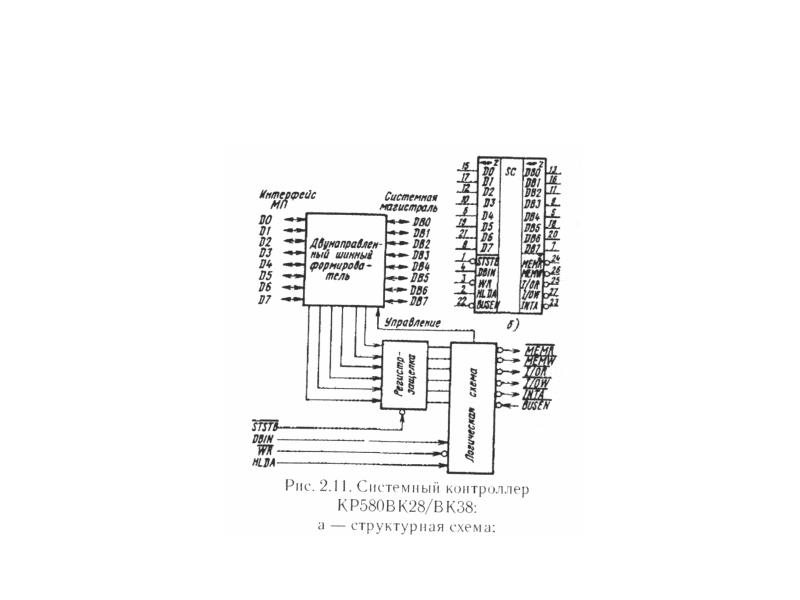

Слайд 20

Описание слайда:

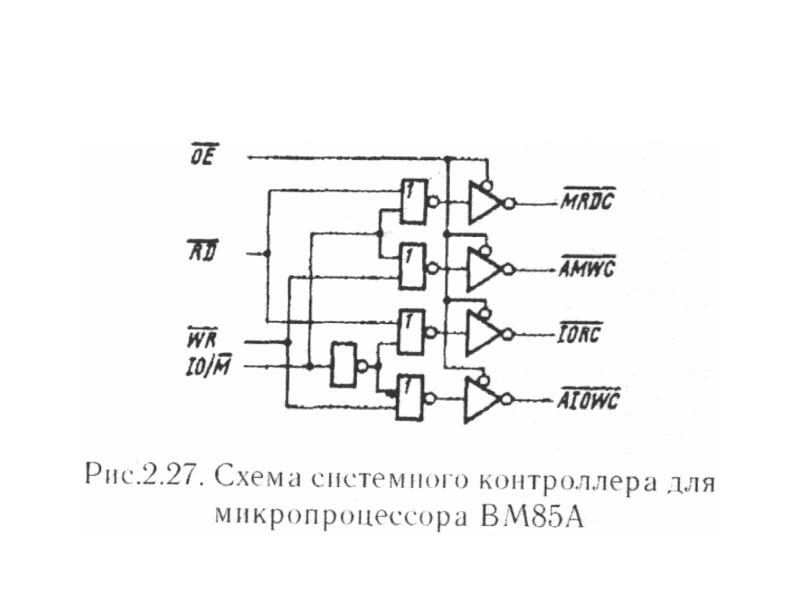

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

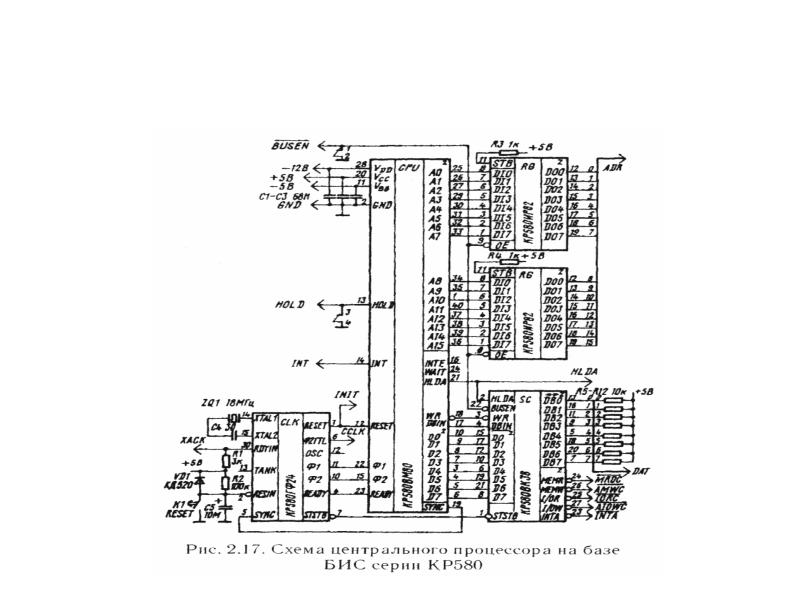

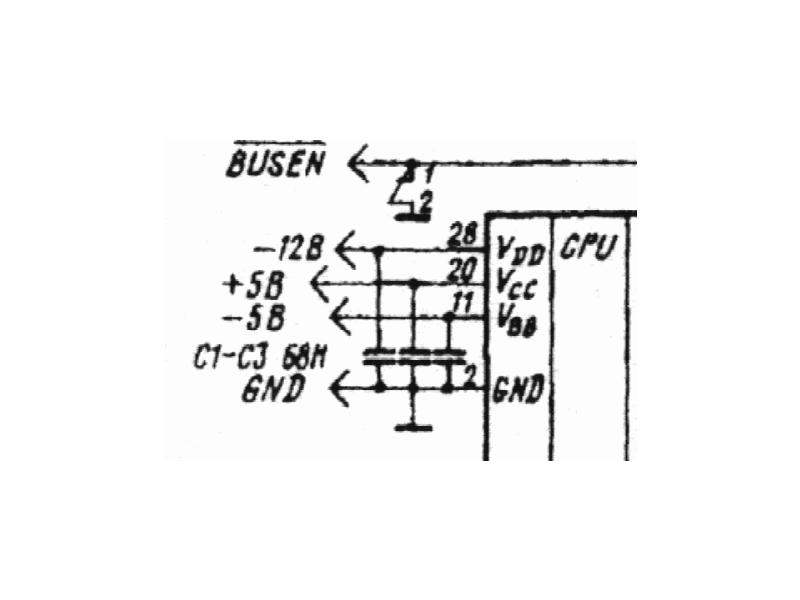

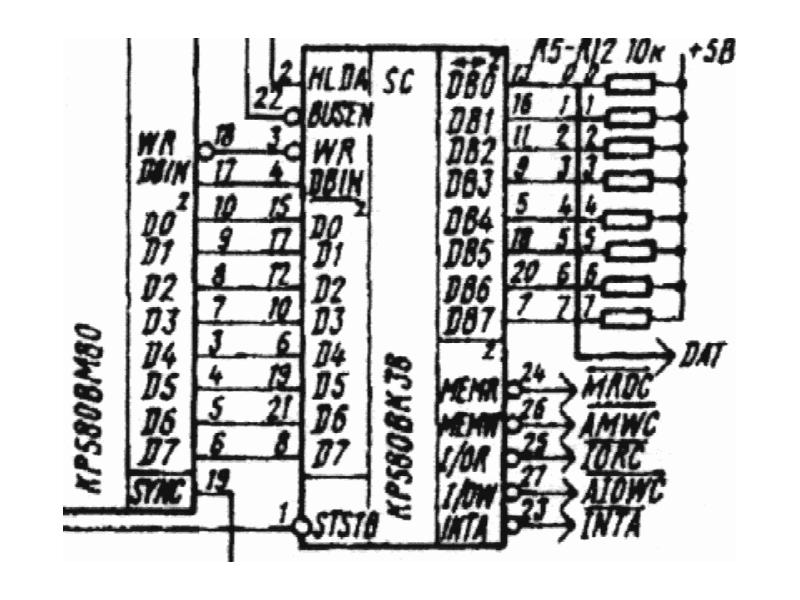

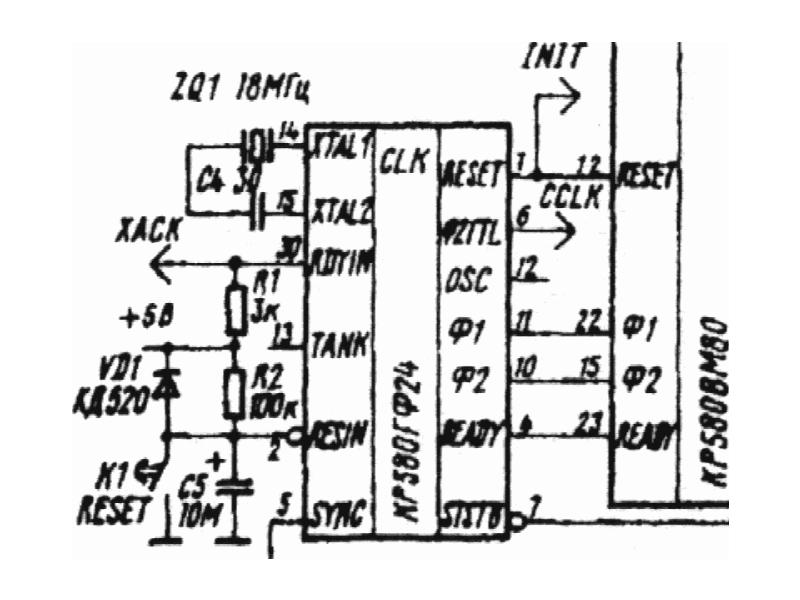

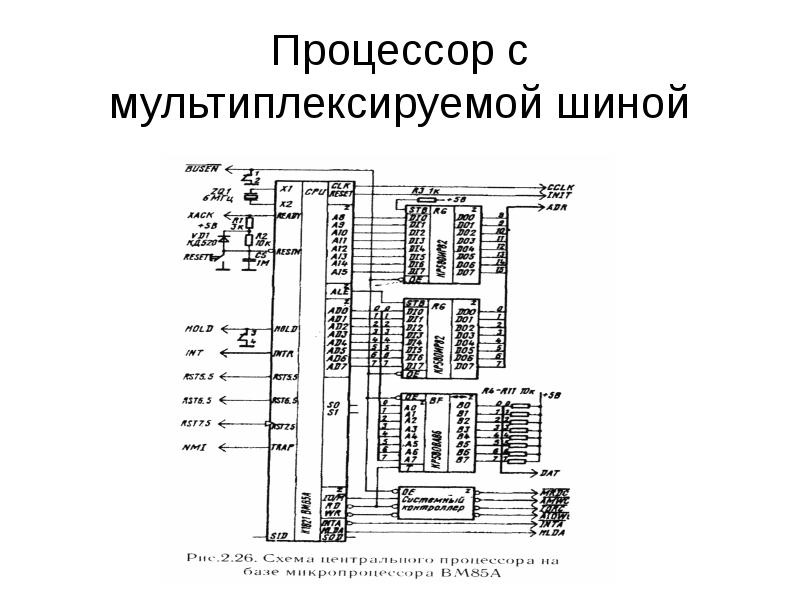

МОДУЛЬ ЦЕНТРАЛЬНОГО ПРОЦЕССОРА

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Буферный регистр

Слайд 30

Описание слайда:

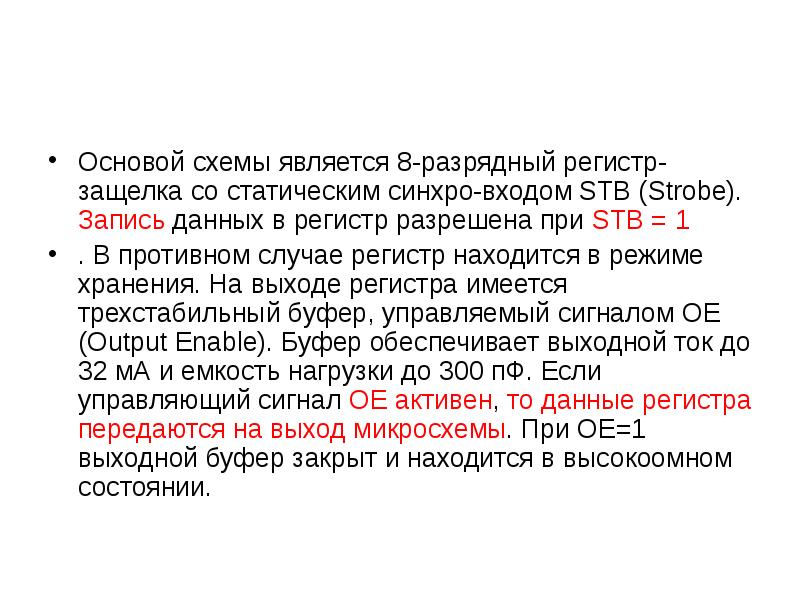

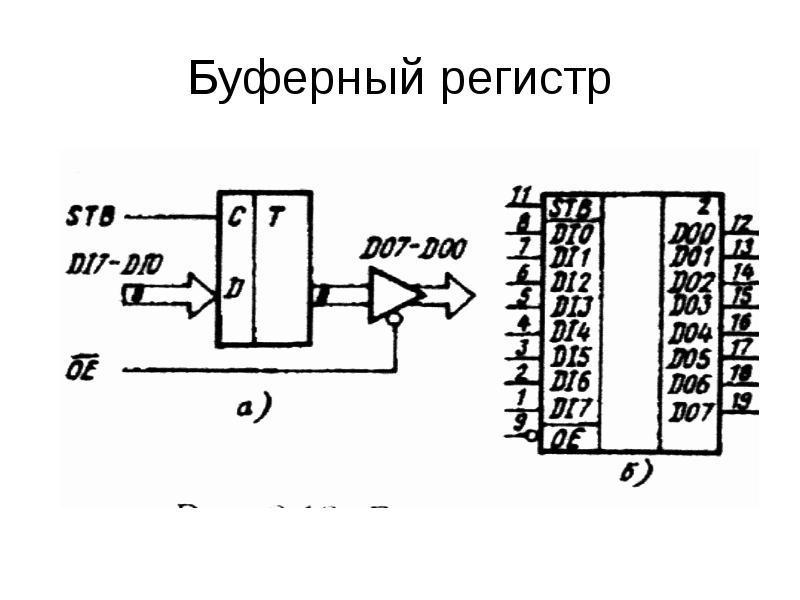

Основой схемы является 8-разрядный регистр-защелка со статическим синхро-входом STB (Strobe). Запись данных в регистр разрешена при STB = 1 . В противном случае регистр находится в режиме хранения. На выходе регистра имеется трехстабильный буфер, управляемый сигналом ОЕ (Output Enable). Буфер обеспечивает выходной ток до 32 мА и емкость нагрузки до 300 пФ. Если управляющий сигнал ОЕ активен, то данные регистра передаются на выход микросхемы. При ОЕ=1 выходной буфер закрыт и находится в высокоомном состоянии.

Слайд 31

Описание слайда:

Шинный формирователь

Слайд 32

Описание слайда:

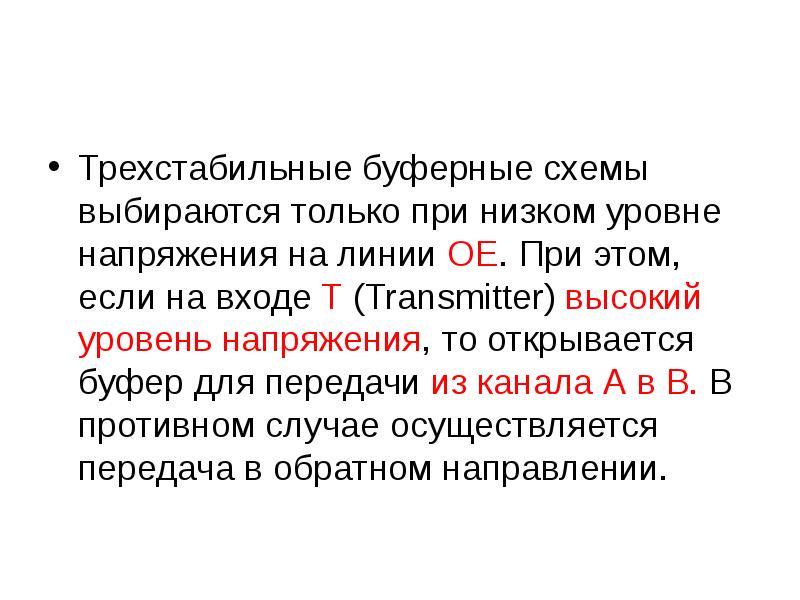

Трехстабильные буферные схемы выбираются только при низком уровне напряжения на линии ОЕ. При этом, если на входе Т (Transmitter) высокий уровень напряжения, то открывается буфер для передачи из канала А в В. В противном случае осуществляется передача в обратном направлении.
