Организация МПС Под организацией МС понимают состав ее программно-аппаратных средств, связи между ними и их функциональные характеристики.

Слайд 2

Описание слайда:

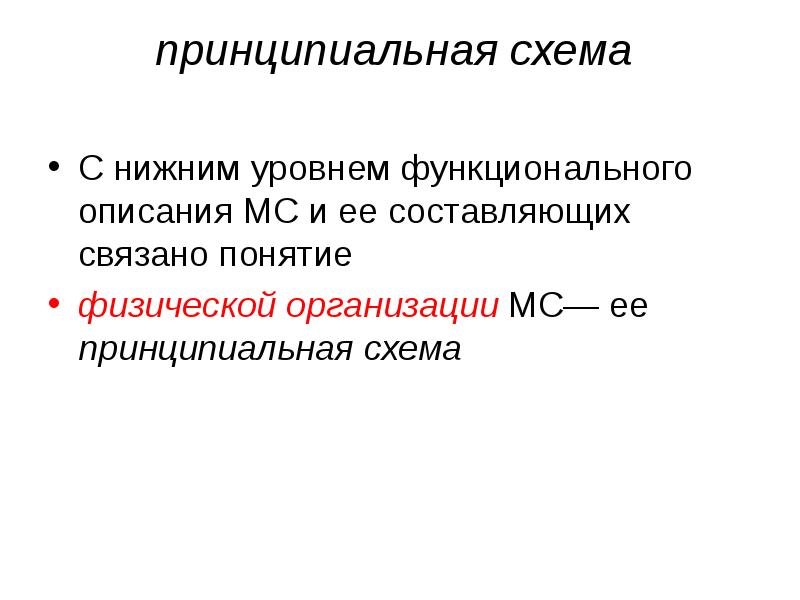

принципиальная схема С нижним уровнем функционального описания МС и ее составляющих связано понятие физической организации МС— ее принципиальная схема

Слайд 3

Описание слайда:

логическая организация логическая организация на уровне аппаратуры—это состав, функциональные связи и характеристики взаимодействия аппаратных модулей в процессе выполнения различных задач, которые обычно называют структурной схемой или структурой.

Слайд 4

Описание слайда:

Архитектура МС это функциональные возможности аппаратных средств МС, используемые для представления программ и данных, а также для управления процессом вычислений.

Слайд 5

Описание слайда:

Каждый уровень организации МС и любая ее составная часть имеют достаточно сложную внутреннюю структуру, детализация которой приводит к появлению различных типов структур и вычислительных сред. В соответствии с используемым в МС принципом программного управления их организация в значительной степени определяется методологией построения больших вычислительных систем.

Слайд 6

Описание слайда:

структура МПС

Слайд 7

Описание слайда:

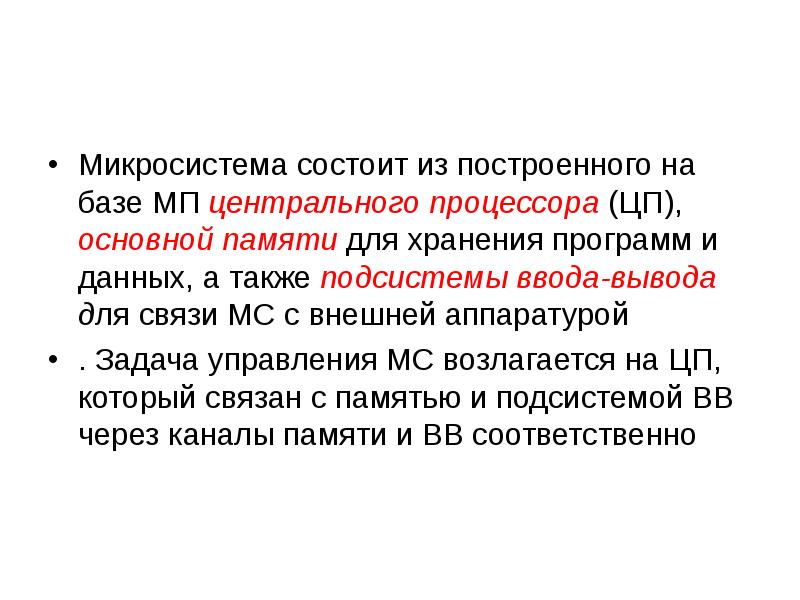

Микросистема состоит из построенного на базе МП центрального процессора (ЦП), основной памяти для хранения программ и данных, а также подсистемы ввода-вывода для связи МС с внешней аппаратурой . Задача управления МС возлагается на ЦП, который связан с памятью и подсистемой ВВ через каналы памяти и ВВ соответственно

Слайд 8

Описание слайда:

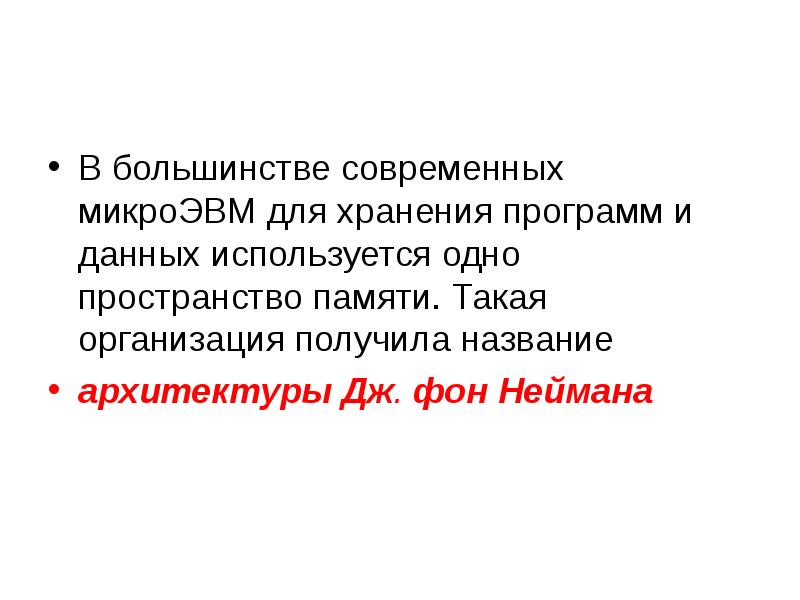

В большинстве современных микроЭВМ для хранения программ и данных используется одно пространство памяти. Такая организация получила название архитектуры Дж. фон Неймана

Слайд 9

Описание слайда:

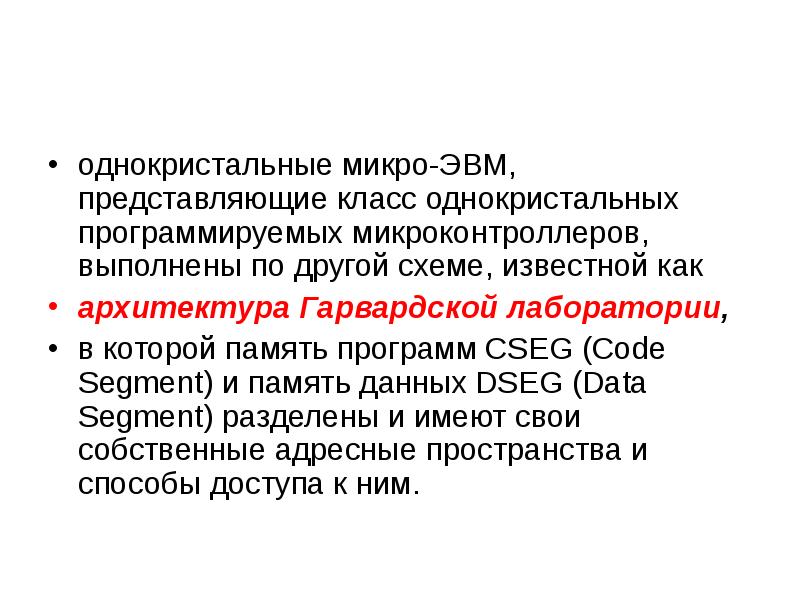

однокристальные микро-ЭВМ, представляющие класс однокристальных программируемых микроконтроллеров, выполнены по другой схеме, известной как архитектура Гарвардской лаборатории, в которой память программ CSEG (Code Segment) и память данных DSEG (Data Segment) разделены и имеют свои собственные адресные пространства и способы доступа к ним.

Слайд 10

Описание слайда:

совершенствование архитектур обоих типов состояло в выделении специального пространства данных небольшого объема, которое сегодня известно как набор программно-доступных регистров RSEG (Register Segment). В отличие от CSEG или DSEG регистры RSEG располагаются внутри ЦП в непосредственной близости от его арифметческо-логического устройства (АЛУ), что обеспечивает быстрый физический доступ к информации, хранящейся в них

Слайд 11

Описание слайда:

Архитектура МС

Слайд 12

Описание слайда:

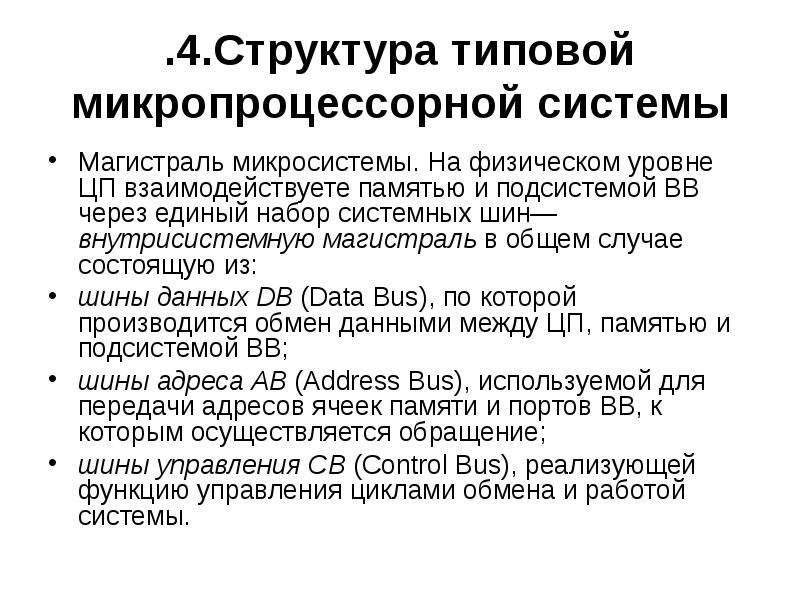

.4.Структура типовой микропроцессорной системы Магистраль микросистемы. На физическом уровне ЦП взаимодействуете памятью и подсистемой ВВ через единый набор системных шин—внутрисистемную магистраль в общем случае состоящую из: шины данных DB (Data Bus), по которой производится обмен данными между ЦП, памятью и подсистемой ВВ; шины адреса АВ (Address Bus), используемой для передачи адресов ячеек памяти и портов ВВ, к которым осуществляется обращение; шины управления СВ (Control Bus), реализующей функцию управления циклами обмена и работой системы.

Слайд 13

Описание слайда:

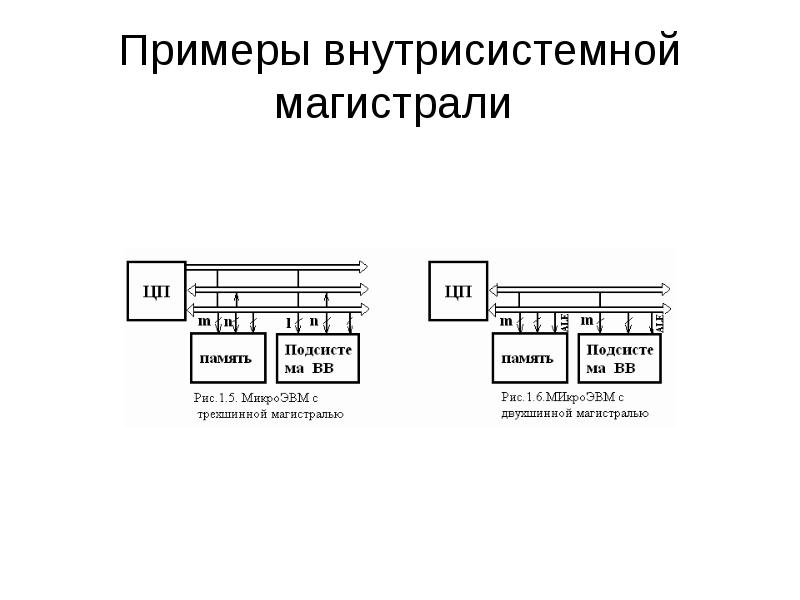

Примеры внутрисистемной магистрали

Слайд 14

Описание слайда:

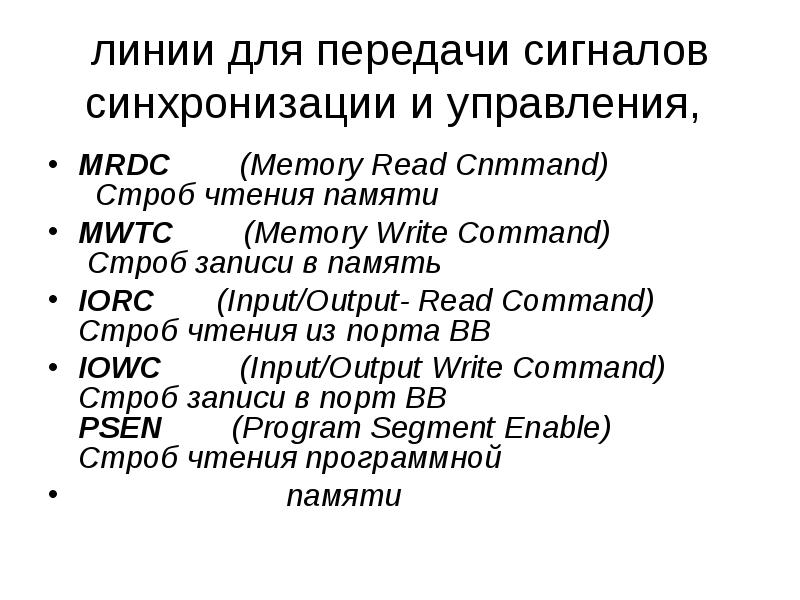

линии для передачи сигналов синхронизации и управления, MRDC (Memory Read Cnmmand) Строб чтения памяти MWTC (Memory Write Command) Строб записи в память IORC (Input/Output- Read Command) Строб чтения из порта ВВ IOWC (Input/Output Write Command) Строб записи в порт ВВ PSEN (Program Segment Enable) Строб чтения программной памяти
