Слайд 1

Описание слайда:

АДРЕСНОЕ ПРОСТРАНСТВО МПС И МЕТОДЫ ДЕШИФРАЦИИ

Слайд 2

Описание слайда:

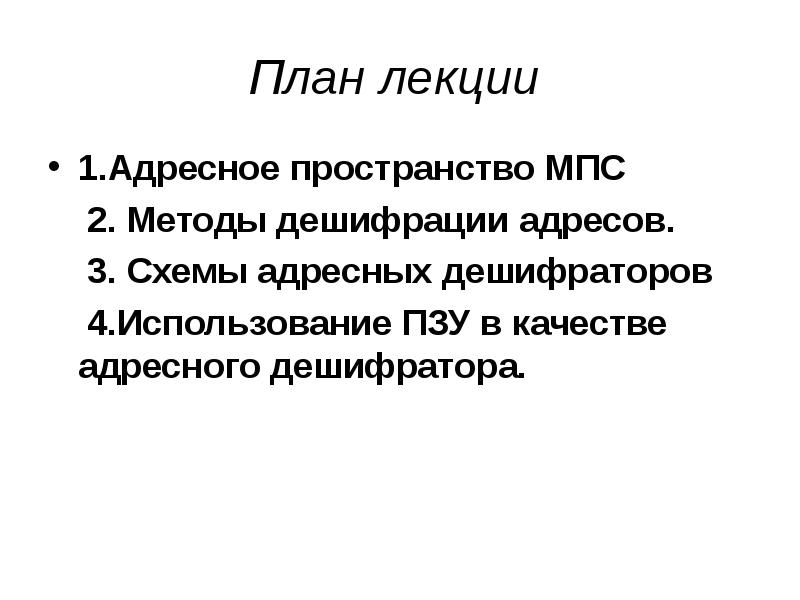

План лекции 1.Адресное пространство МПС 2. Методы дешифрации адресов. 3. Схемы адресных дешифраторов 4.Использование ПЗУ в качестве адресного дешифратора.

Слайд 3

Описание слайда:

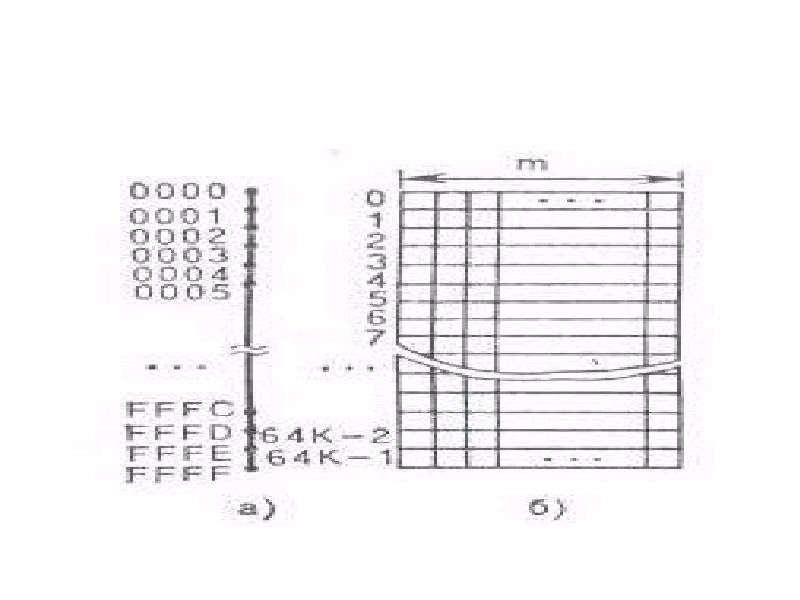

Адресное пространство МПС Адресное пространство представляет собой упорядоченное множество кодов 0, 1, 2,., (2*n—1); где n—число адресных линий. Это множество для наглядности представляют в виде отрезка числовой оси либо в виде таблицы) Нумерация точек, или «ячеек», адресного пространства при его графическом представлении производится снизу вверх или сверху вниз (что удобнее) в десятичной, восьмеричной или шестнадцатеричной форме

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

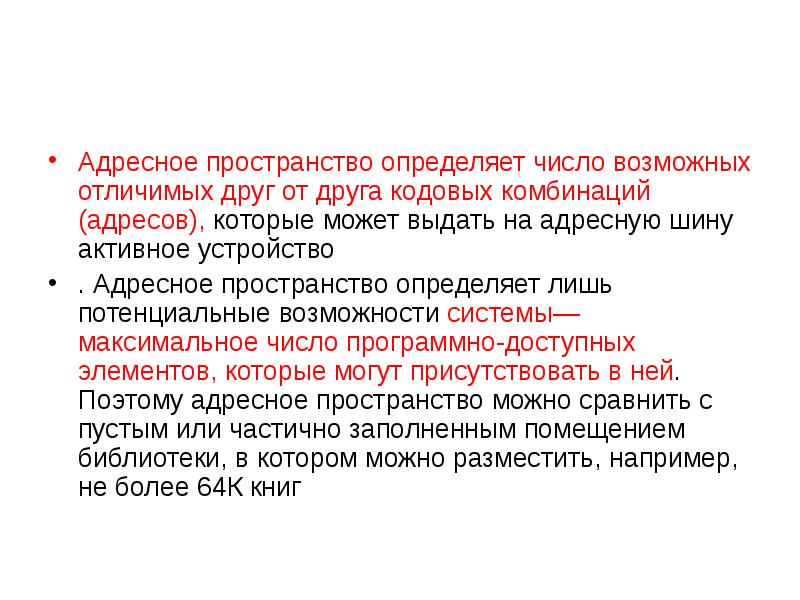

Адресное пространство определяет число возможных отличимых друг от друга кодовых комбинаций (адресов), которые может выдать на адресную шину активное устройство . Адресное пространство определяет лишь потенциальные возможности системы—максимальное число программно-доступных элементов, которые могут присутствовать в ней. Поэтому адресное пространство можно сравнить с пустым или частично заполненным помещением библиотеки, в котором можно разместить, например, не более 64К книг

Слайд 7

Описание слайда:

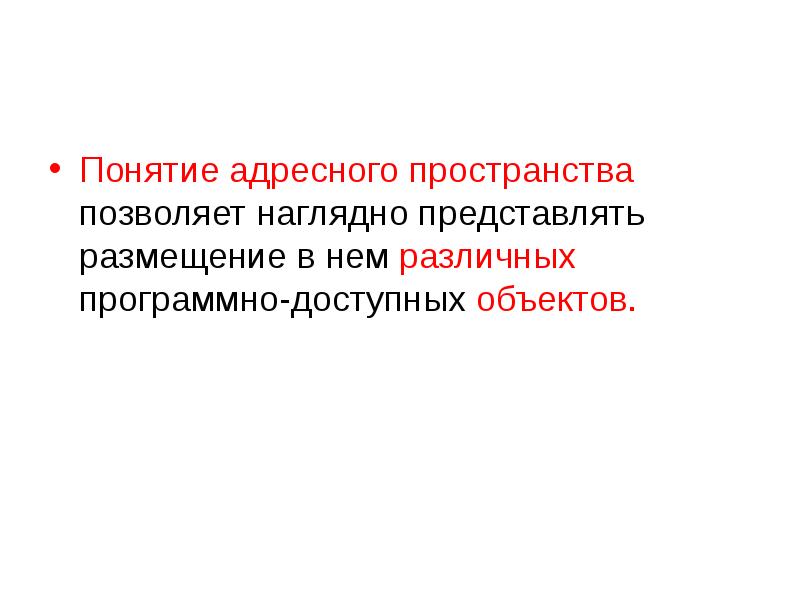

Понятие адресного пространства позволяет наглядно представлять размещение в нем различных программно-доступных объектов.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

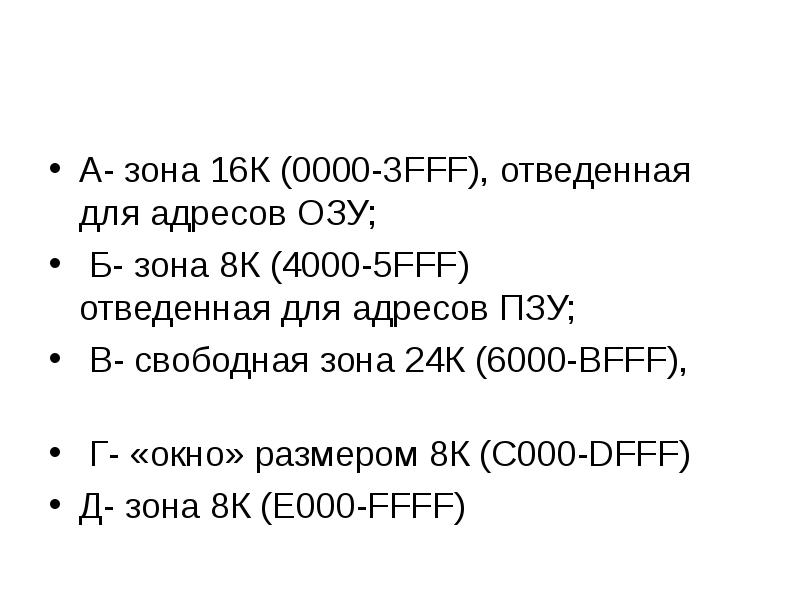

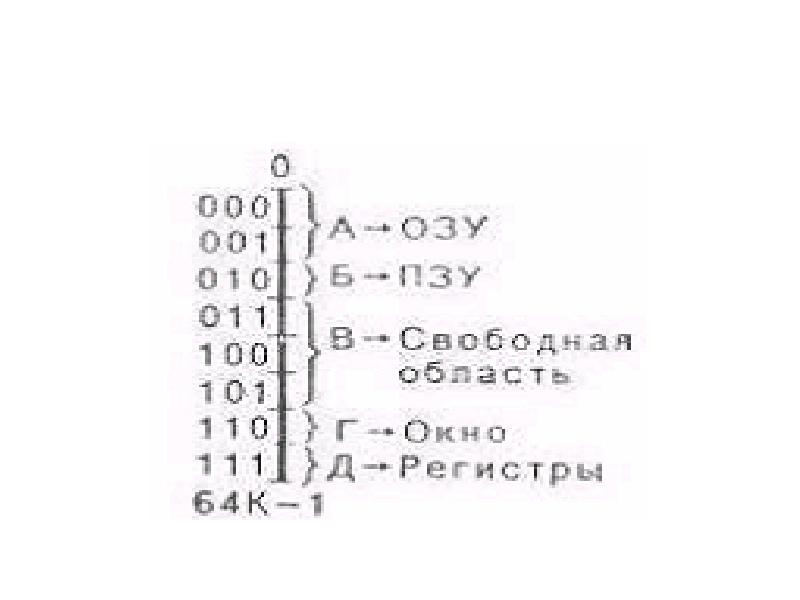

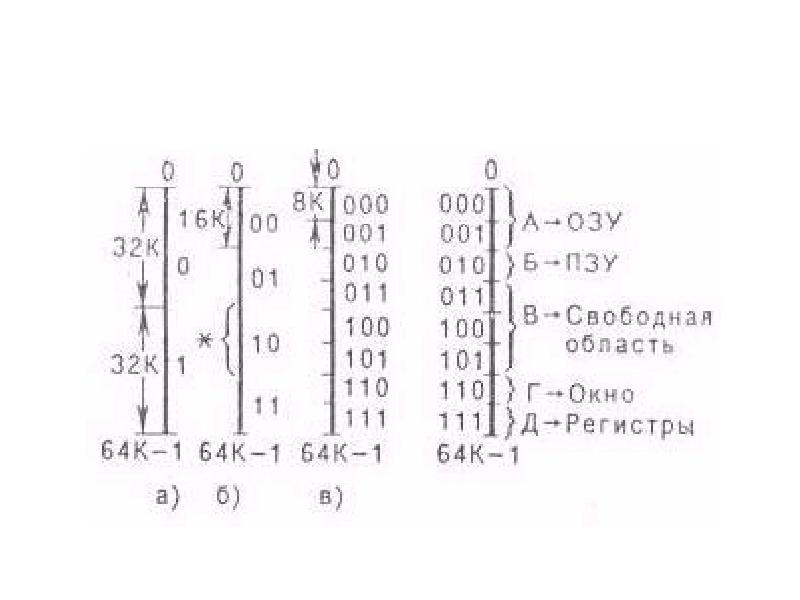

А- зона 16К (0000-3FFF), отведенная для адресов ОЗУ; Б- зона 8К (4000-5FFF) отведенная для адресов ПЗУ; В- свободная зона 24К (6000-BFFF), Г- «окно» размером 8К (C000-DFFF) Д- зона 8К (E000-FFFF)

Слайд 10

Описание слайда:

Методы дешифрации адресов. Принцип полной дешифрации Для решения задачи подключения триггера нужно, во-первых, определить, его «положение» в адресном пространстве во-вторых, предусмотреть схему адресного дешифратора, который срабатывает при обращении процессора к схеме. Положение адреса в адресном пространстве микроЭВМ можно выбрать в любой свободной области, т. е. либо в оставшейся незанятой части зоны ЕООО—FFFF, либо в области 6000—BFFF. Остановимся, например, на последней: 6000—BFFF. Структура дешифратора зависит от используемой элементной базы и, что особенно важно, от выбранного метода дешифрации

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

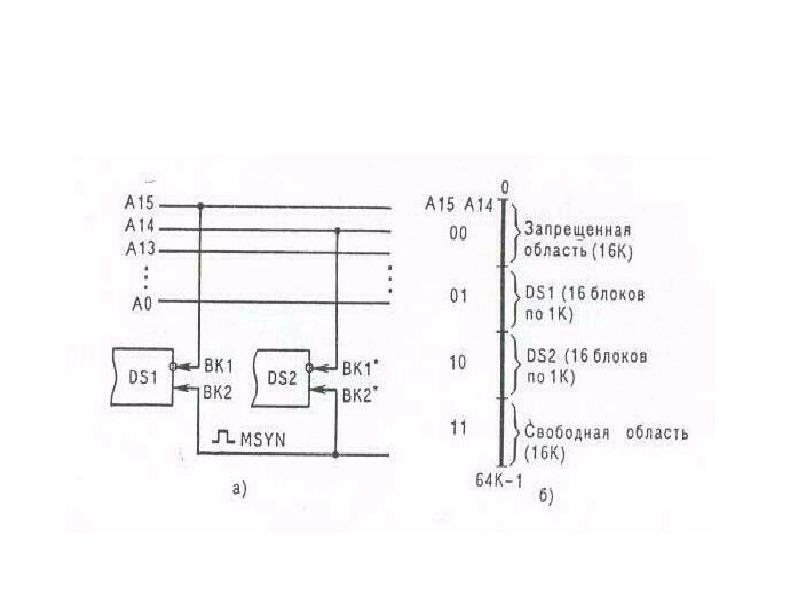

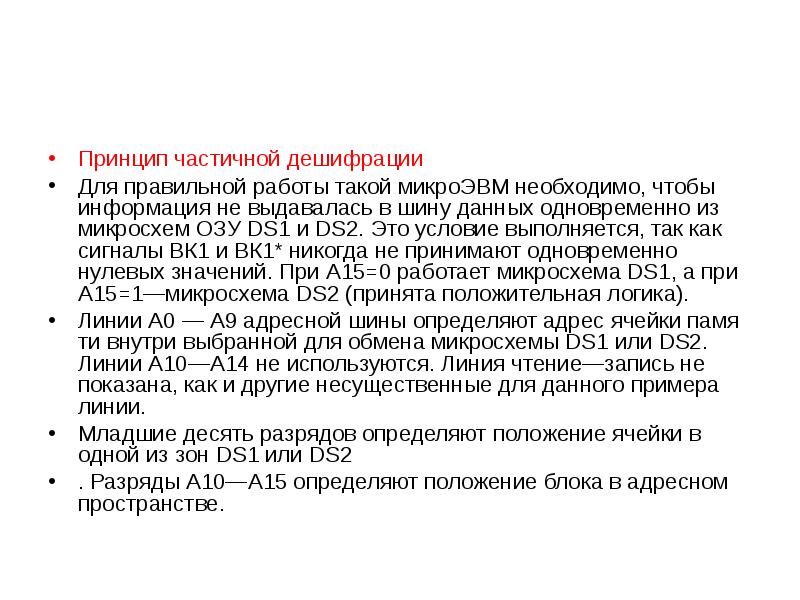

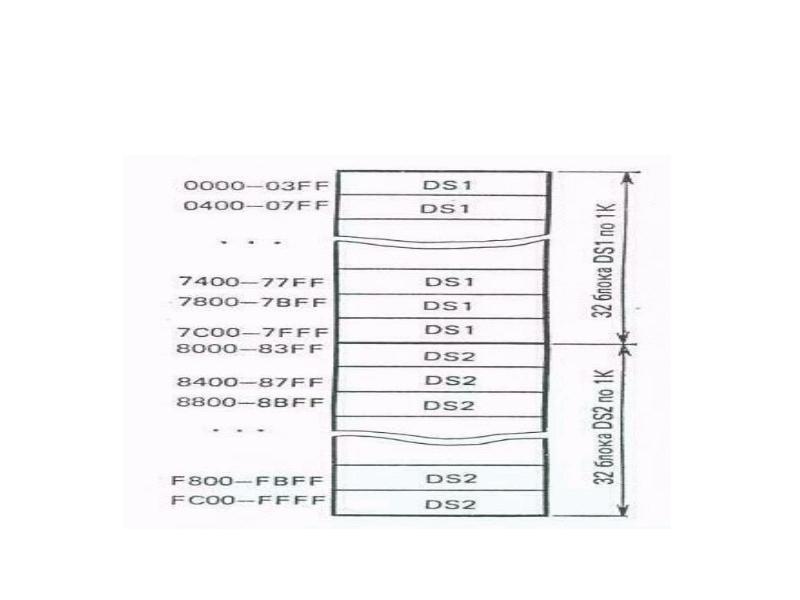

Принцип частичной дешифрации Для правильной работы такой микроЭВМ необходимо, чтобы информация не выдавалась в шину данных одновременно из микросхем ОЗУ DS1 и DS2. Это условие выполняется, так как сигналы ВК1 и ВК1* никогда не принимают одновременно нулевых значений. При А15=0 работает микросхема DS1, а при А15=1—микросхема DS2 (принята положительная логика). Линии А0 — А9 адресной шины определяют адрес ячейки памяти внутри выбранной для обмена микросхемы DS1 или DS2. Линии А10—А14 не используются. Линия чтение—запись не показана, как и другие несущественные для данного примера линии. Младшие десять разрядов определяют положение ячейки в одной из зон DS1 или DS2 . Разряды А10—А15 определяют положение блока в адресном пространстве.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

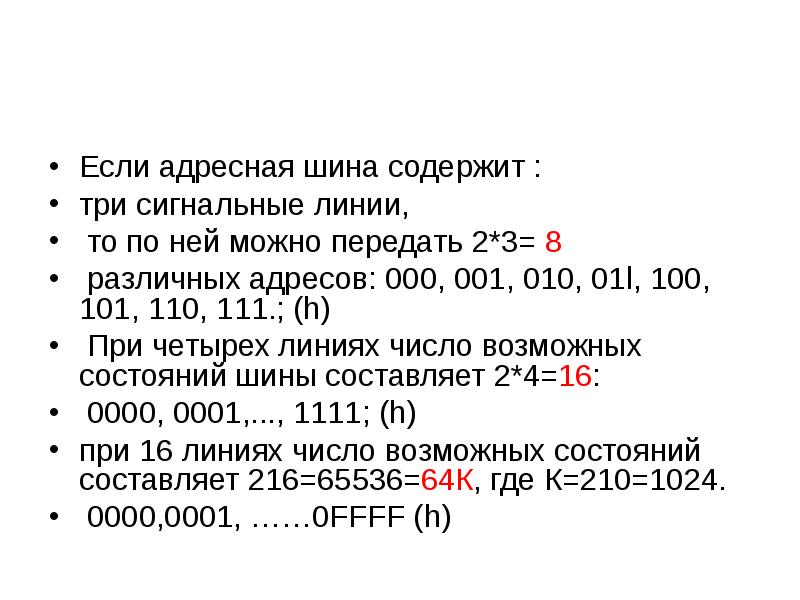

Если адресная шина содержит : три сигнальные линии, то по ней можно передать 2*3= 8 различных адресов: 000, 001, 010, 01l, 100, 101, 110, 111.; (h) При четырех линиях число возможных состояний шины составляет 2*4=16: 0000, 0001,..., 1111; (h) при 16 линиях число возможных состояний составляет 216=65536=64К, где К=210=1024. 0000,0001, ……0FFFF (h)

Слайд 17

Описание слайда:

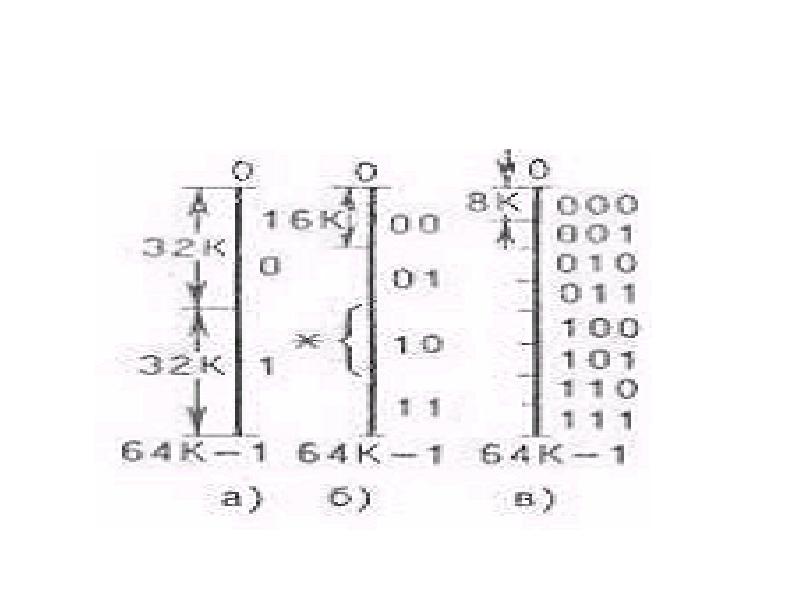

. Методы дешифрации адресов Старший двоичный разряд адреса делит адресное пространство на две равные части два старших разряда делят его на четыре равные части( три старших разряда—на восемь равных частей. Шестнадцать разрядов адреса делят адресное пространство емкостью 64К на 64К частей по одной ячейке .

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

При 16-ти разрядной шине адреса адресное пространство при Значение линиq: А15=0 с 0000-7FFFh 0 -32K A15=1 8000-0FFFFh 33 K– 64K A15 A14 0 0 0000-3FFFh 0-16K 0 1 4000-7FFFh 17K-32K 1 0 8000-0BFFFh 33K-48K 1 1 C000-0FFFFh 49K-64K

Слайд 20

Описание слайда:

Таблица адресов 0000-03FFh 1K 0400-07FFh 1K 0000-07FFh 2K 0800-0BFFh 1K 0C00-0FFFh 1K 0000-0FFFh 4K 1000-13FFh 1K 1400-17FFh 1K 1800-1BFFh 1K 1C00-1FFFh 1K 0000h-1FFFh 8K 0000-3FFFh 16K 0000-7FFFh 32K 0000-0BFFh 48K 0000-0FFFFh 64G

Слайд 21

Описание слайда:

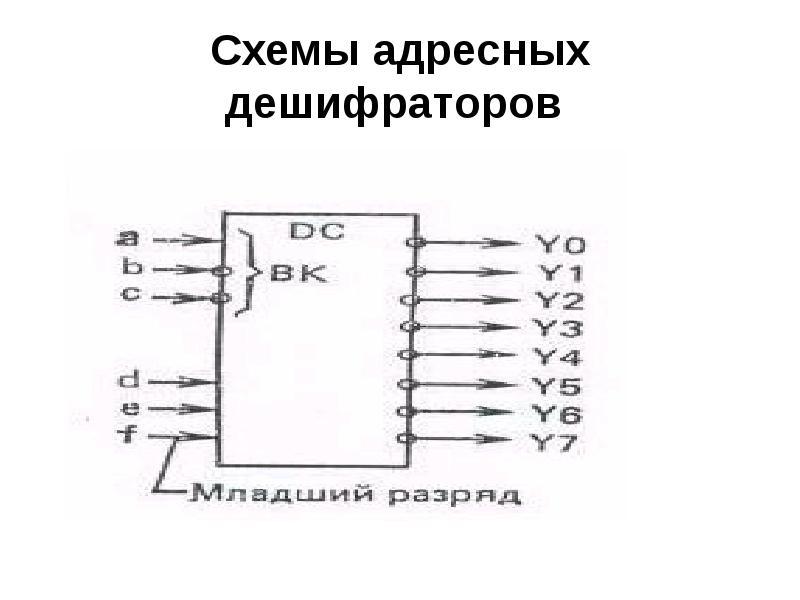

Схемы адресных дешифраторов

Слайд 22

Описание слайда:

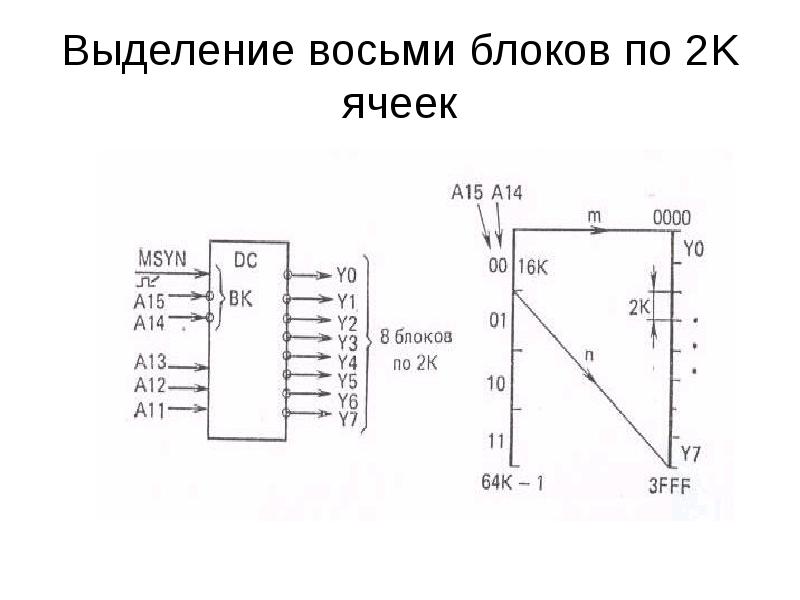

Выделение восьми блоков по 2K ячеек

Слайд 23

Описание слайда:

выделять восемь блоков по 256 ячеек

Слайд 24

Описание слайда:

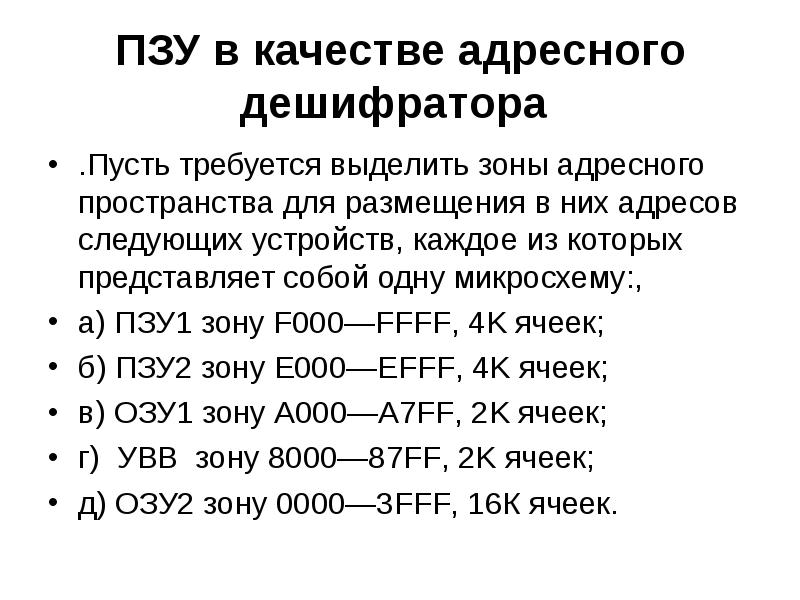

ПЗУ в качестве адресного дешифратора .Пусть требуется выделить зоны адресного пространства для размещения в них адресов следующих устройств, каждое из которых представляет собой одну микросхему:, а) ПЗУ1 зону F000—FFFF, 4K ячеек; б) ПЗУ2 зону E000—EFFF, 4K ячеек; в) ОЗУ1 зону A000—A7FF, 2K ячеек; г) УВВ зону 8000—87FF, 2K ячеек; д) ОЗУ2 зону 0000—3FFF, 16К ячеек.

Слайд 25

Описание слайда:

решение наименьший блок имеет размер 2К ячеек, то разрешающая способность дешифратора должна обеспечивать деление адресного пространства с точностью до зон размером 2К ячеек. Анализируя пять старших разрядов(А15-А11) адреса, получаем необходимую точность, поскольку они делят все адресное пространство объемом 64К ячеек на 32 части по 2К ячеек, что и требуется.

Слайд 26

Описание слайда:

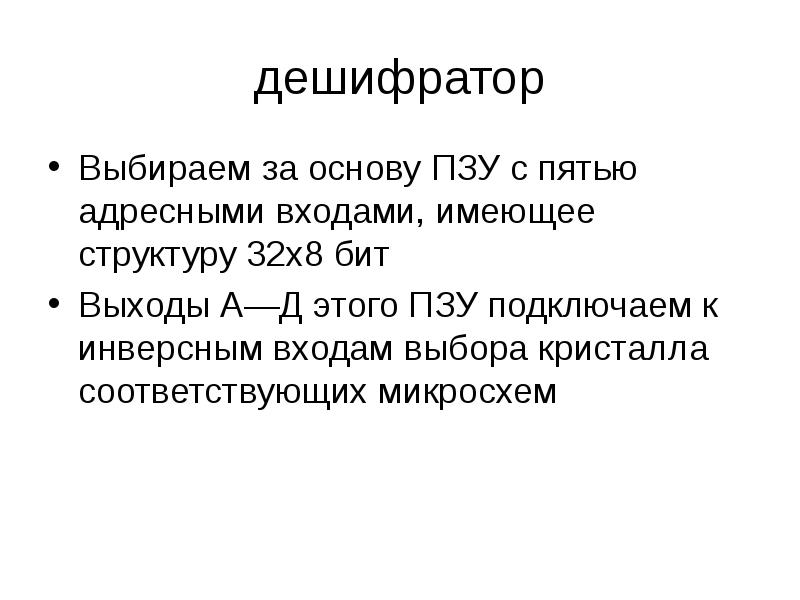

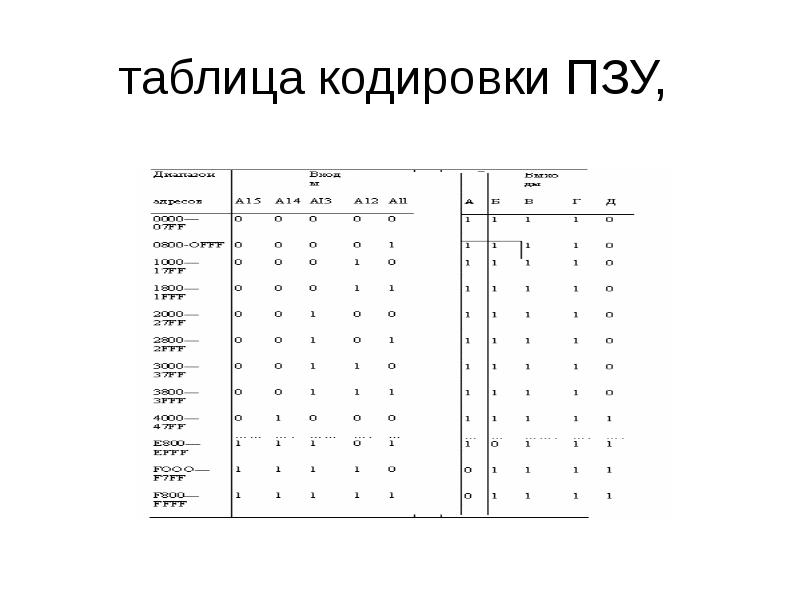

дешифратор Выбираем за основу ПЗУ с пятью адресными входами, имеющее структуру 32х8 бит Выходы А—Д этого ПЗУ подключаем к инверсным входам выбора кристалла соответствующих микросхем
