Слайд 1

Описание слайда:

Разработка модуля памяти МПС 1.Распределение адресного пространства 2.Присвоение физических адресов 3.Выбор физических микросхем памяти 3.Построение матрицы модуля 4.Построение табл. двоичных адресов 5.Определение линий дешифрации 6.Простроение схемы дешифрации 7.Програмирование дешифратора

Слайд 2

Описание слайда:

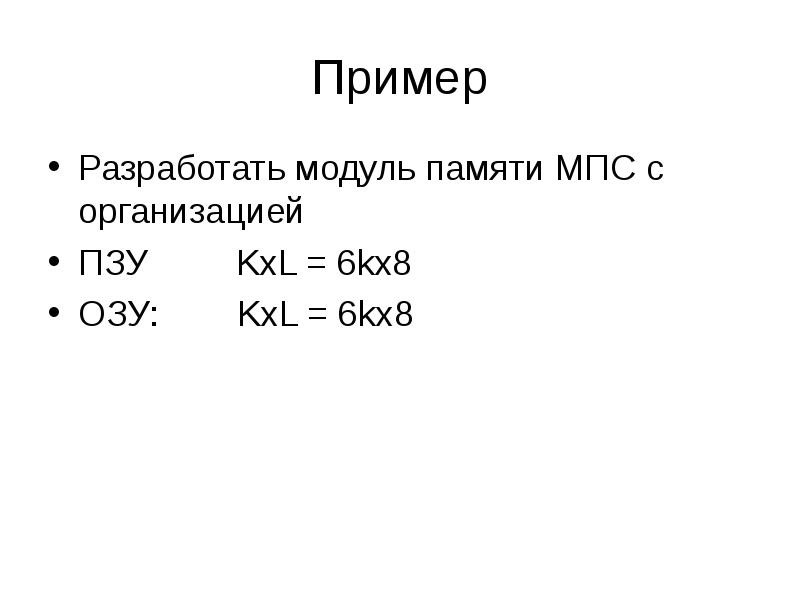

Пример Разработать модуль памяти МПС с организацией ПЗУ KxL = 6kx8 ОЗУ: KxL = 6kx8

Слайд 3

Описание слайда:

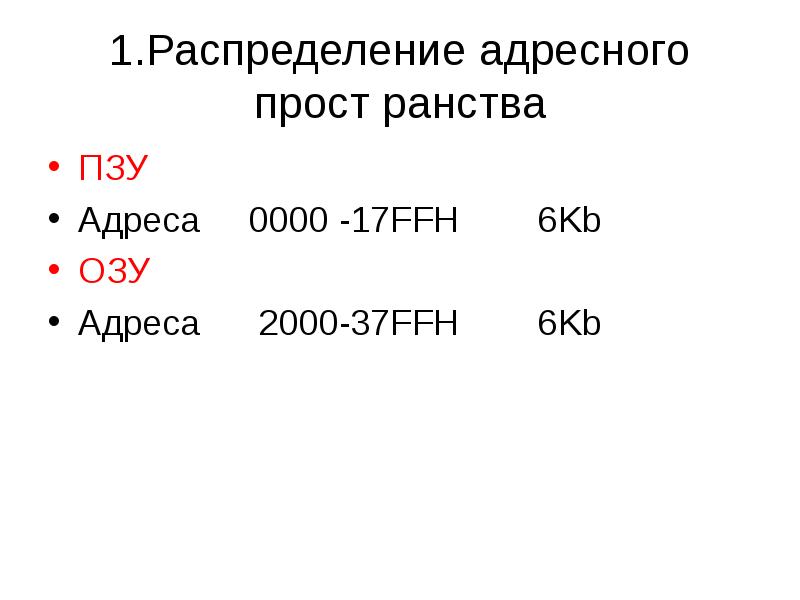

1.Распределение адресного прост ранства ПЗУ Адреса 0000 -17FFH 6Kb ОЗУ Адреса 2000-37FFH 6Kb

Слайд 4

Описание слайда:

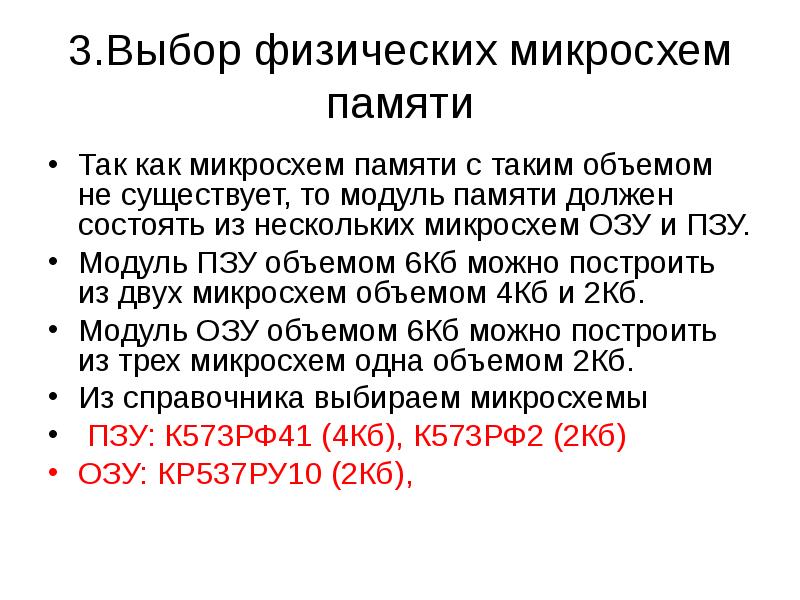

3.Выбор физических микросхем памяти Так как микросхем памяти с таким объемом не существует, то модуль памяти должен состоять из нескольких микросхем ОЗУ и ПЗУ. Модуль ПЗУ объемом 6Кб можно построить из двух микросхем объемом 4Кб и 2Кб. Модуль ОЗУ объемом 6Кб можно построить из трех микросхем одна объемом 2Кб. Из справочника выбираем микросхемы ПЗУ: К573РФ41 (4Кб), К573РФ2 (2Кб) ОЗУ: КР537РУ10 (2Кб),

Слайд 5

Описание слайда:

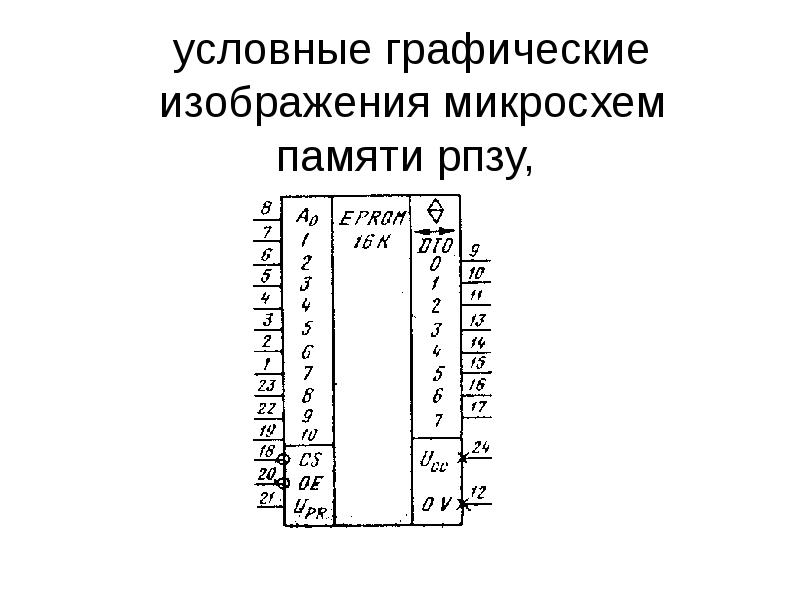

условные графические изображения микросхем памяти рпзу,

Слайд 6

Описание слайда:

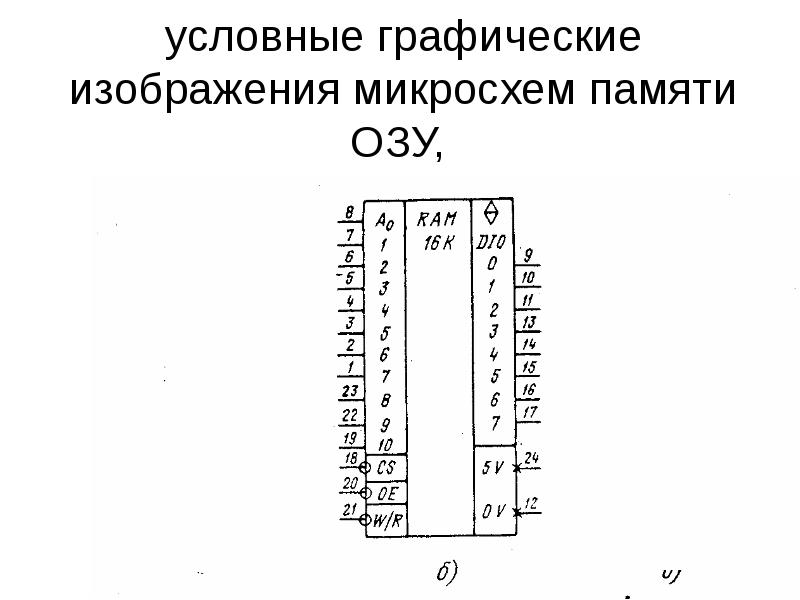

условные графические изображения микросхем памяти ОЗУ,

Слайд 7

Описание слайда:

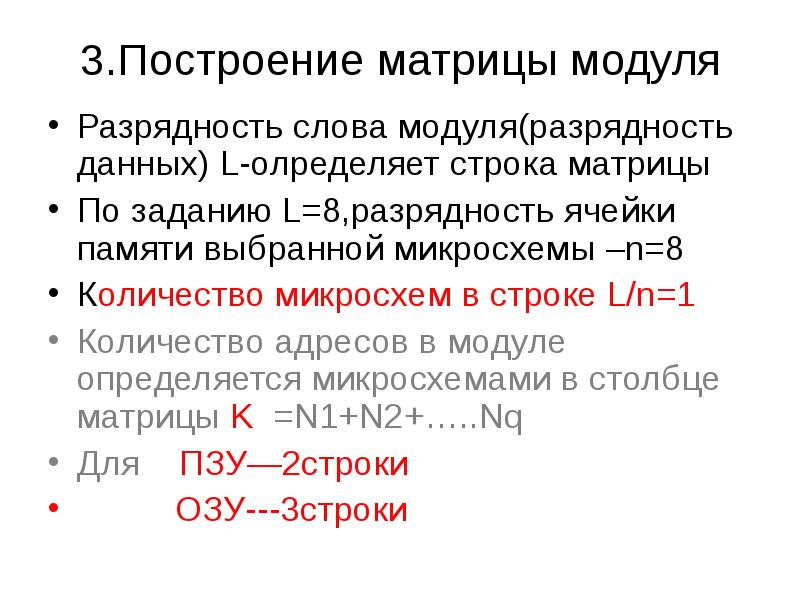

3.Построение матрицы модуля Разрядность слова модуля(разрядность данных) L-олределяет строка матрицы По заданию L=8,разрядность ячейки памяти выбранной микросхемы –n=8 Количество микросхем в строке L/n=1 Количество адресов в модуле определяется микросхемами в столбце матрицы K =N1+N2+…..Nq Для ПЗУ—2строки ОЗУ---3строки

Слайд 8

Описание слайда:

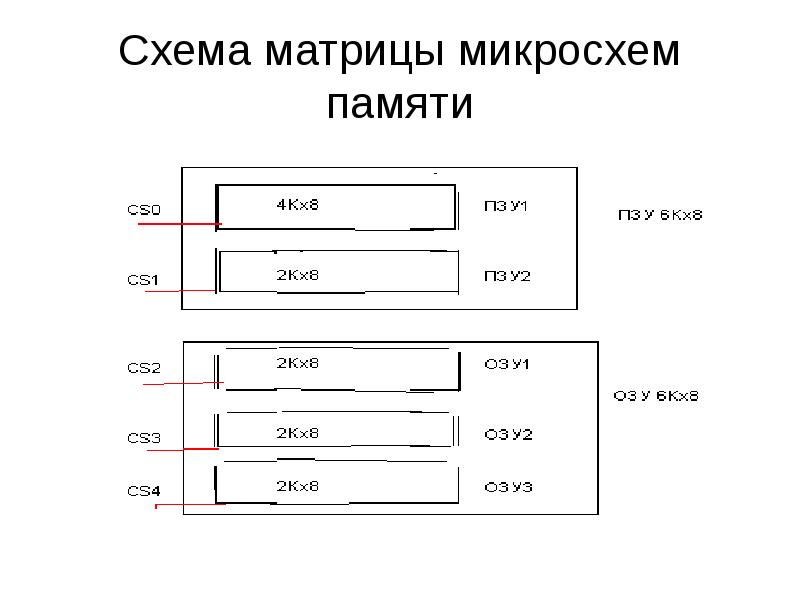

Схема матрицы микросхем памяти

Слайд 9

Описание слайда:

Возможная карта распределения адресного пространства памяти

Слайд 10

Описание слайда:

Схема дешифрации

Слайд 11

Описание слайда:

Структурная схема модуля

Слайд 12

Описание слайда:

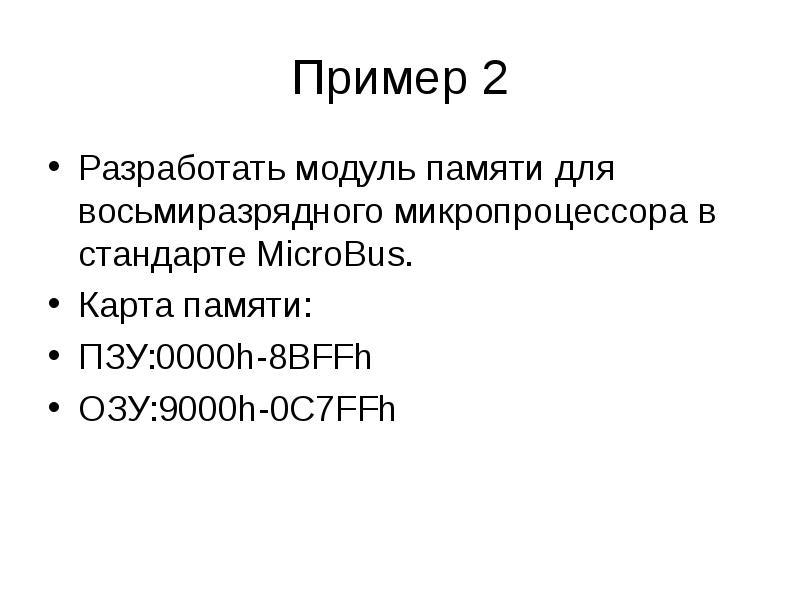

Пример 2 Разработать модуль памяти для восьмиразрядного микропроцессора в стандарте MicroBus. Карта памяти: ПЗУ:0000h-8BFFh ОЗУ:9000h-0C7FFh

Слайд 13

Описание слайда:

решение Выясним объем памяти ПЗУ и ОЗУ. Для ПЗУ: 8BFFh-0000h+1=8C00h=35840байт=35Кбайта Для ОЗУ: 0C7FFh-9000h+1=3800h=14336байт=14Кбайта. Так как микросхем памяти с таким объемом не существует, то модуль памяти должен состоять из нескольких микросхем ОЗУ и ПЗУ. Из справочника выбираем микросхемы ПЗУ: К573РФ7 (объем 32Кб), К573РФ2 (2Кб), К573РФ21 (1Кб) и микросхемы ОЗУ: КР537РУ10 (2Кб), КР537РУ17 (8Кб).

Слайд 14

Описание слайда:

Таблица распределения адресного пространства

Слайд 15

Описание слайда:

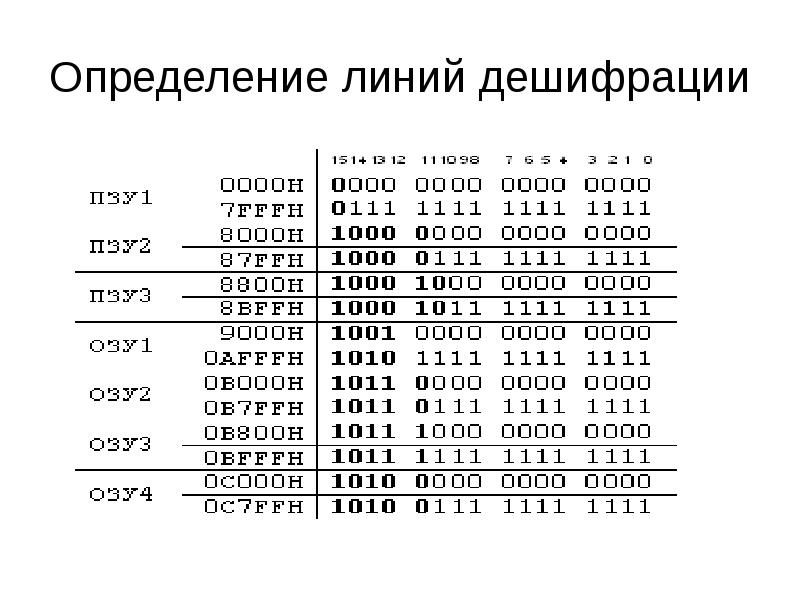

Определение линий дешифрации

Слайд 16

Описание слайда:

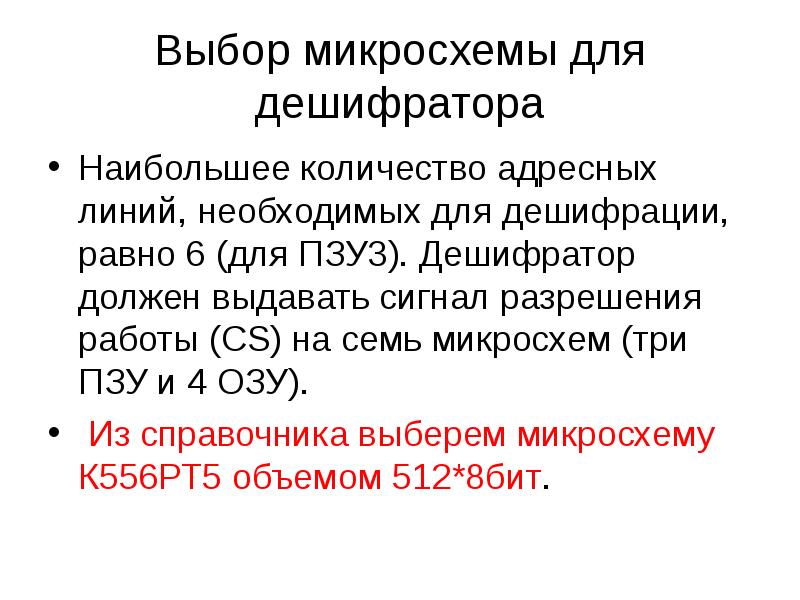

Выбор микросхемы для дешифратора Наибольшее количество адресных линий, необходимых для дешифрации, равно 6 (для ПЗУ3). Дешифратор должен выдавать сигнал разрешения работы (CS) на семь микросхем (три ПЗУ и 4 ОЗУ). Из справочника выберем микросхему К556РТ5 объемом 512*8бит.

Слайд 17

Описание слайда:

Схема модуля

Слайд 18

Описание слайда:

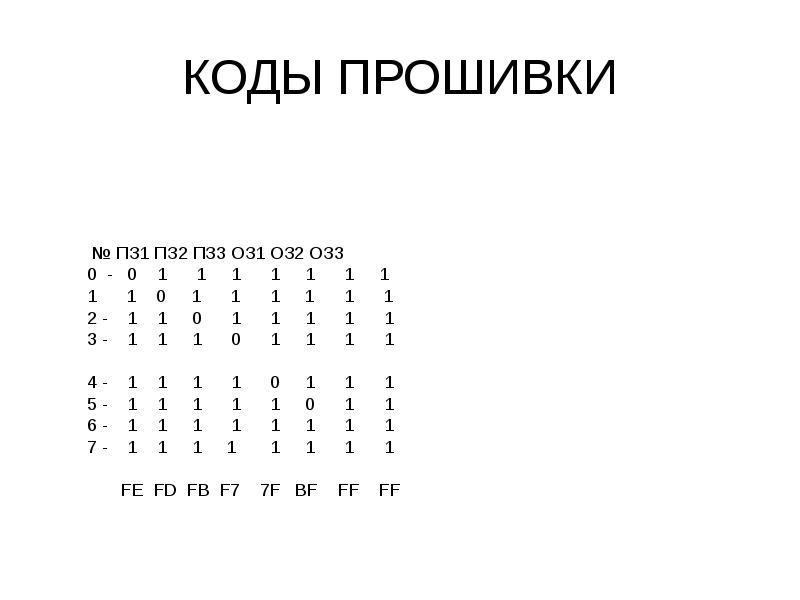

КОДЫ ПРОШИВКИ № ПЗ1 ПЗ2 ПЗ3 ОЗ1 ОЗ2 ОЗ3 0 - 0 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 2 - 1 1 0 1 1 1 1 1 3 - 1 1 1 0 1 1 1 1 4 - 1 1 1 1 0 1 1 1 5 - 1 1 1 1 1 0 1 1 6 - 1 1 1 1 1 1 1 1 7 - 1 1 1 1 1 1 1 1 FE FD FB F7 7F BF FF FF

Слайд 19

Описание слайда:

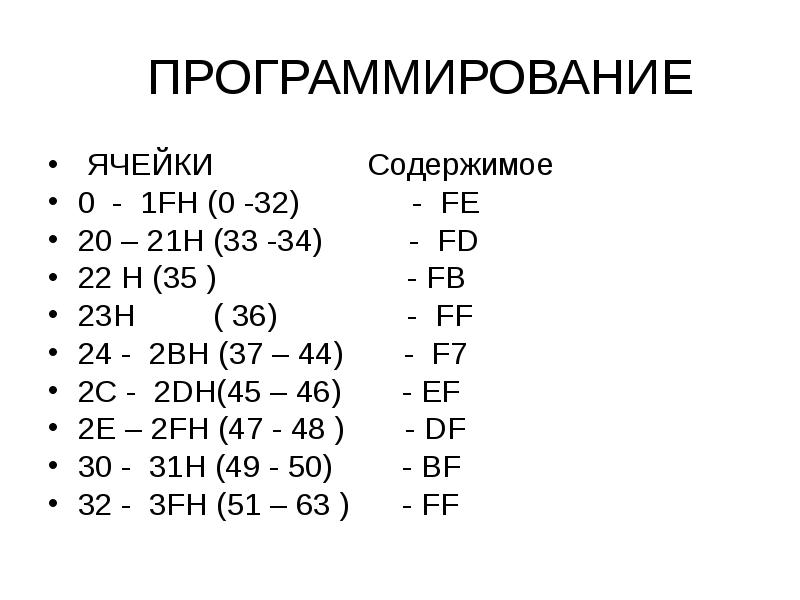

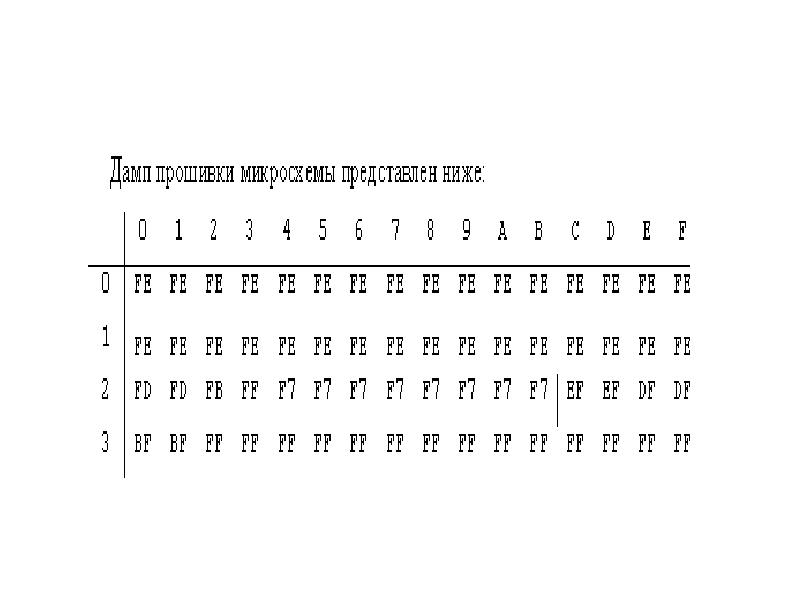

ПРОГРАММИРОВАНИЕ ЯЧЕЙКИ Содержимое 0 - 1FH (0 -32) - FE 20 – 21H (33 -34) - FD 22 H (35 ) - FB 23H ( 36) - FF 24 - 2BH (37 – 44) - F7 2C - 2DH(45 – 46) - EF 2E – 2FH (47 - 48 ) - DF 30 - 31H (49 - 50) - BF 32 - 3FH (51 – 63 ) - FF
