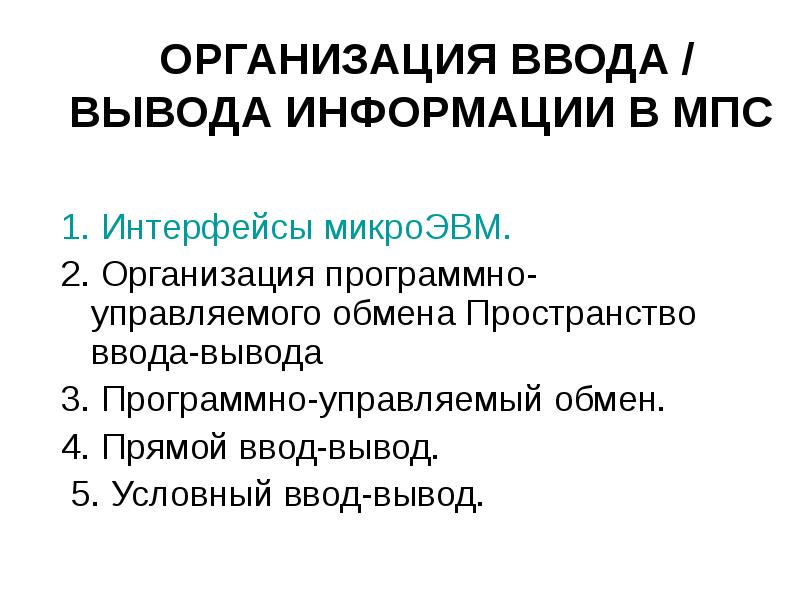

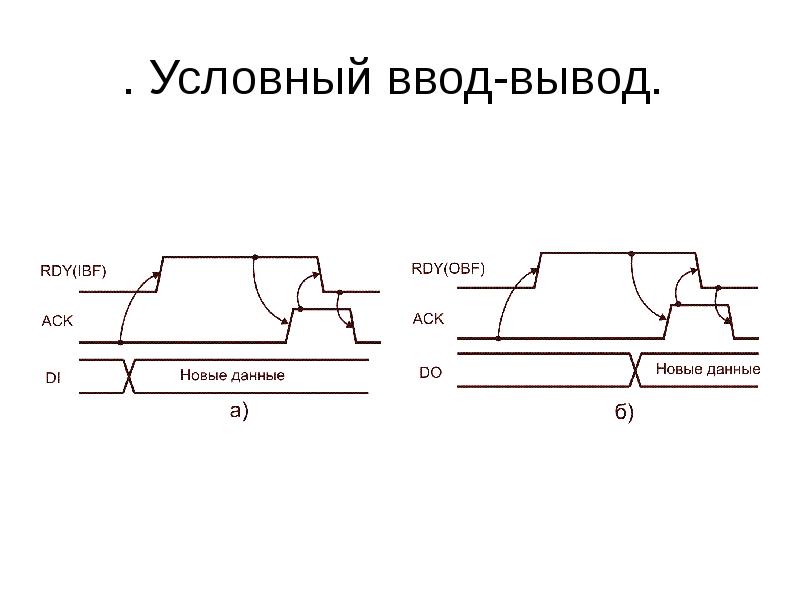

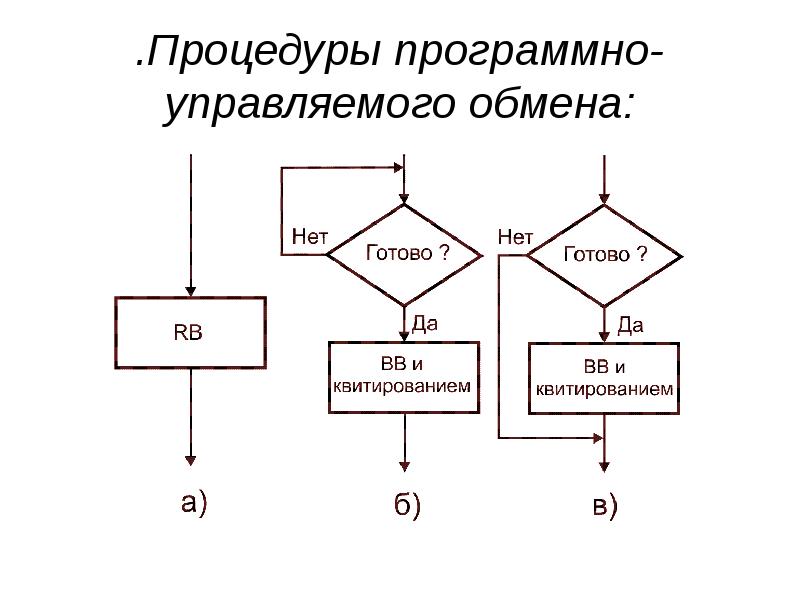

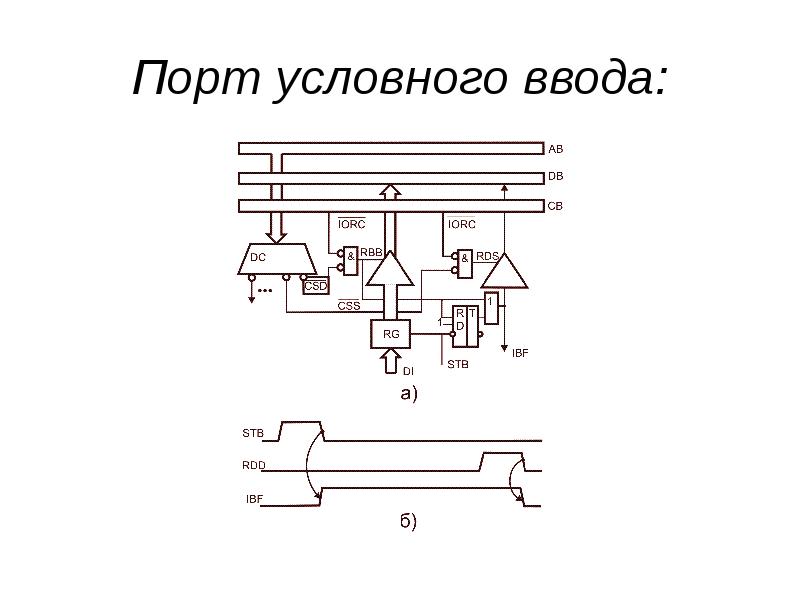

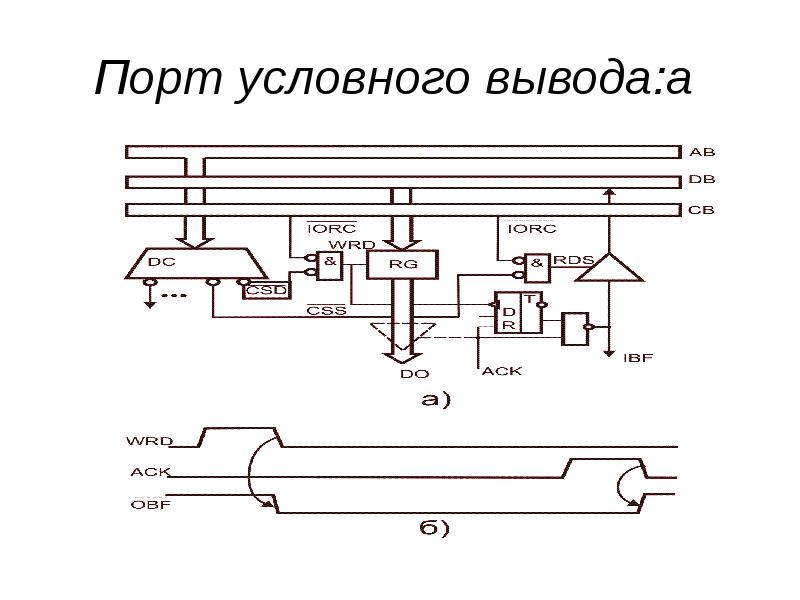

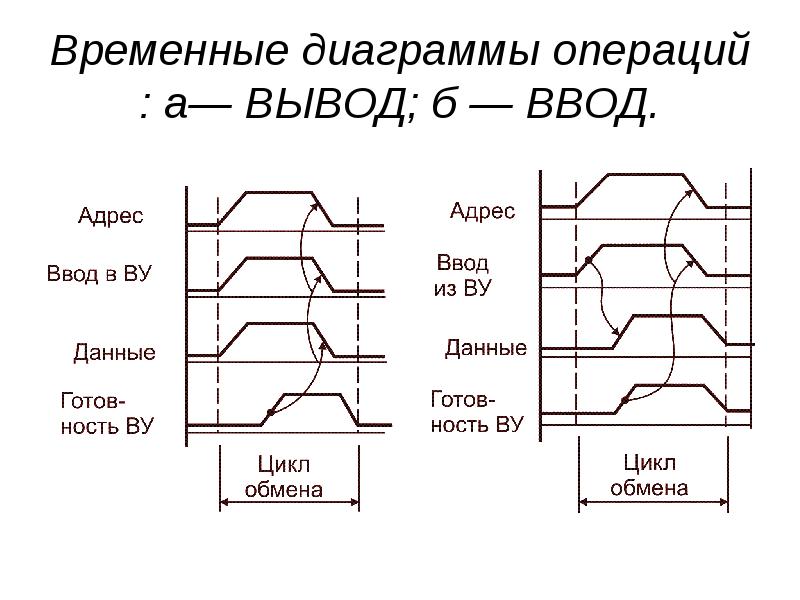

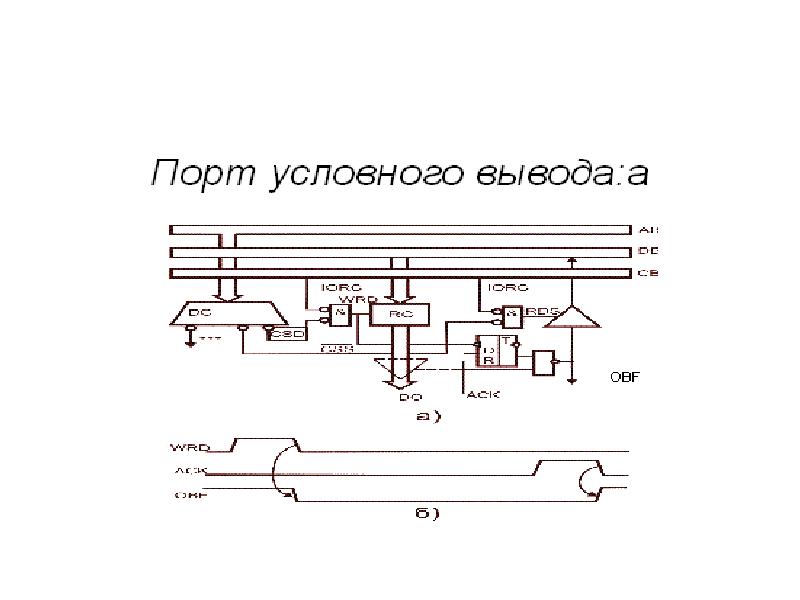

ОРГАНИЗАЦИЯ ВВОДА / ВЫВОДА ИНФОРМАЦИИ В МПС 1. Интерфейсы микроЭВМ. 2. Организация программно-управляемого обмена Пространство ввода-вывода 3. Программно-управляемый обмен. 4. Прямой ввод-вывод. 5. Условный ввод-вывод.

Слайд 2

Описание слайда:

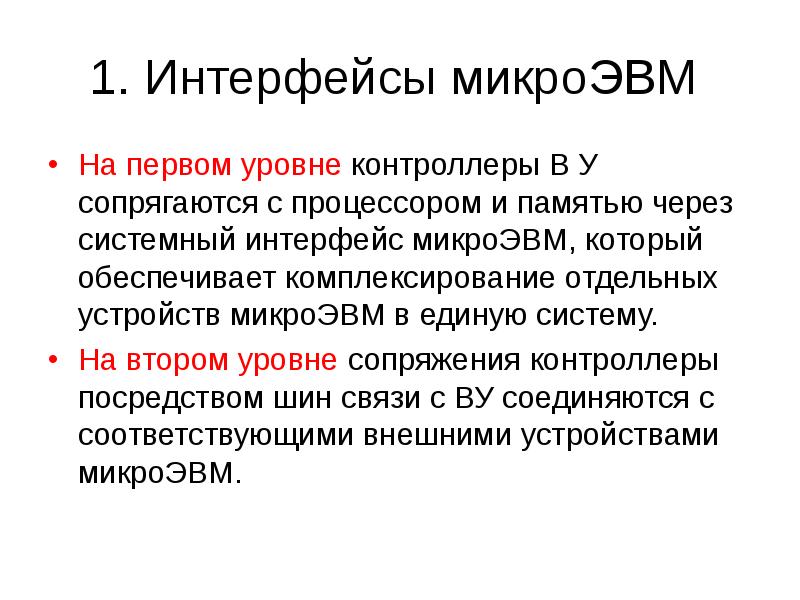

1. Интерфейсы микроЭВМ На первом уровне контроллеры В У сопрягаются с процессором и памятью через системный интерфейс микроЭВМ, который обеспечивает комплексирование отдельных устройств микроЭВМ в единую систему. На втором уровне сопряжения контроллеры посредством шин связи с ВУ соединяются с соответствующими внешними устройствами микроЭВМ.

Слайд 3

Описание слайда:

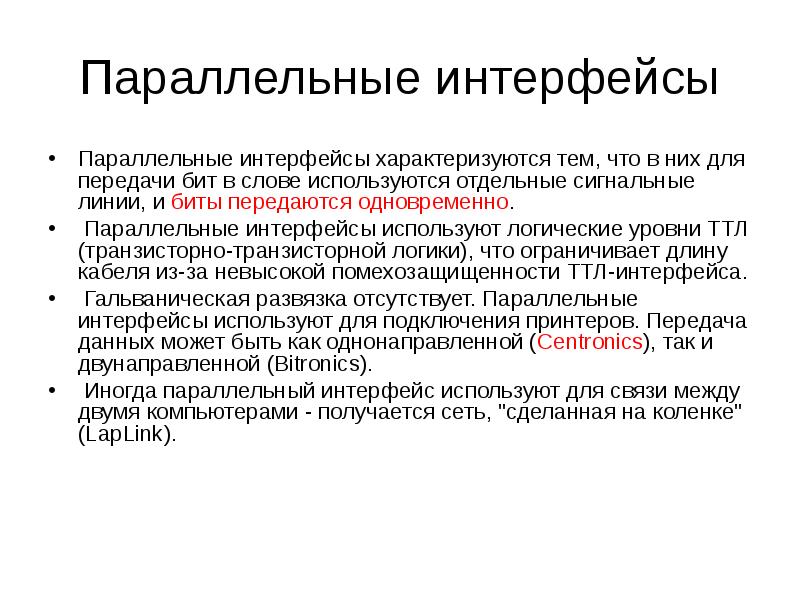

Параллельные интерфейсы Параллельные интерфейсы характеризуются тем, что в них для передачи бит в слове используются отдельные сигнальные линии, и биты передаются одновременно. Параллельные интерфейсы используют логические уровни ТТЛ (транзисторно-транзисторной логики), что ограничивает длину кабеля из-за невысокой помехозащищенности ТТЛ-интерфейса. Гальваническая развязка отсутствует. Параллельные интерфейсы используют для подключения принтеров. Передача данных может быть как однонаправленной (Centronics), так и двунаправленной (Bitronics). Иногда параллельный интерфейс используют для связи между двумя компьютерами - получается сеть, "сделанная на коленке" (LapLink).

Слайд 4

Описание слайда:

Интерфейс Centronics и LPT-порт Понятие Centronics относится как к набору сигналов и протоколу взаимодействия, так и к 36-контактному разъему на принтерах. . Интерфейс Centronics поддерживается принтерами с параллельным интерфейсом. Его отечественным аналогом является интерфейс ИРПР-М. Традиционный, он же стандартный, LPT-порт SPP (Standard Parallel Port) является однонаправленным портом, через который программно реализуется протокол обмена Centronics. Порт вырабатывает аппаратное прерывание по импульсу на входе Ack#. Сигналы порта выводятся на разъем DB-25S (розетка), установленный непосредственно на плате адаптера (или системной плате) или соединяемый с ней плоским шлейфом. Название и назначение сигналов разъема порта соответствуют интерфейсу Centronics.

Слайд 5

Описание слайда:

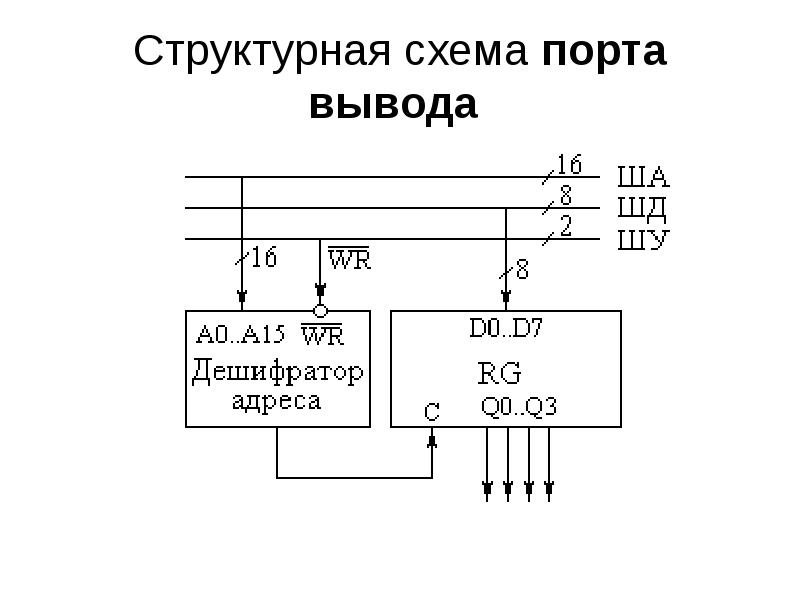

Структурная схема порта вывода

Слайд 6

Описание слайда:

Принципы построения параллельного порта.

Слайд 7

Описание слайда:

Структурная схема параллельного порта

Слайд 8

Описание слайда:

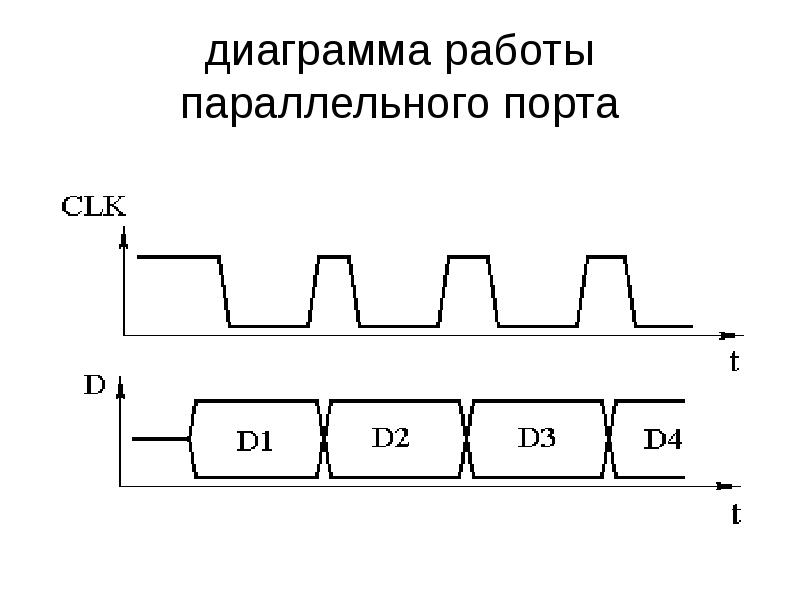

диаграмма работы параллельного порта

Слайд 9

Описание слайда:

Последовательные интерфейсы Последовательный интерфейс для передачи данных использует одну сигнальную линию, по которой информационные биты передаются друг за другом последовательно. Отсюда название интерфейса и порта. Английские термины - Serial Interface и Serial Port (иногда их неправильно переводят как "серийные"). Последовательная передача позволяет сократить количество сигнальных линий и увеличить дальность связи Характерной особенностью является применение неТТЛ сигналов. В ряде последовательных интерфейсов применяется гальваническая развязка внешних (обычно входных) сигналов от схемной земли устройства, что позволяет соединять устройства, находящиеся под разными потенциалами интерфейсы RS-232C, RS-422А, RS-423A, RS-485, токовая петля, MIDI, а также СОМ-порт.

Слайд 10

Описание слайда:

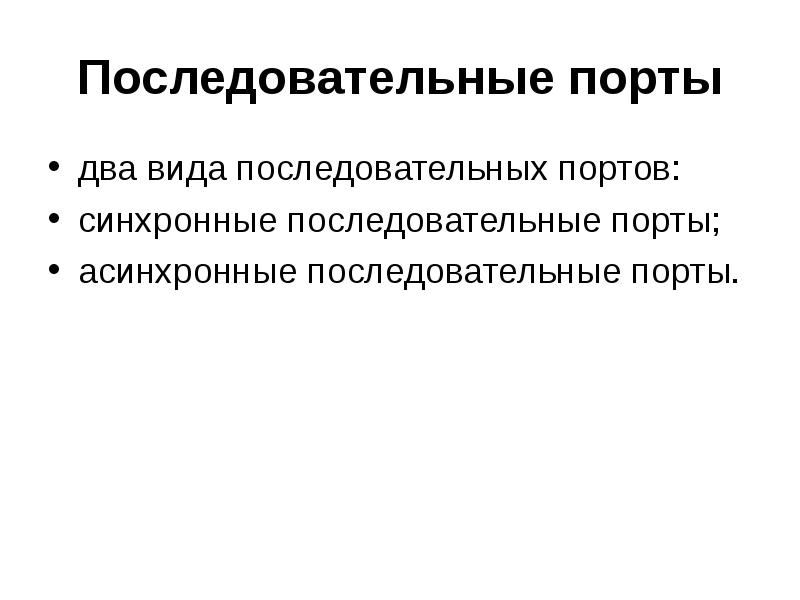

Последовательные порты два вида последовательных портов: синхронные последовательные порты; асинхронные последовательные порты.

Слайд 11

Описание слайда:

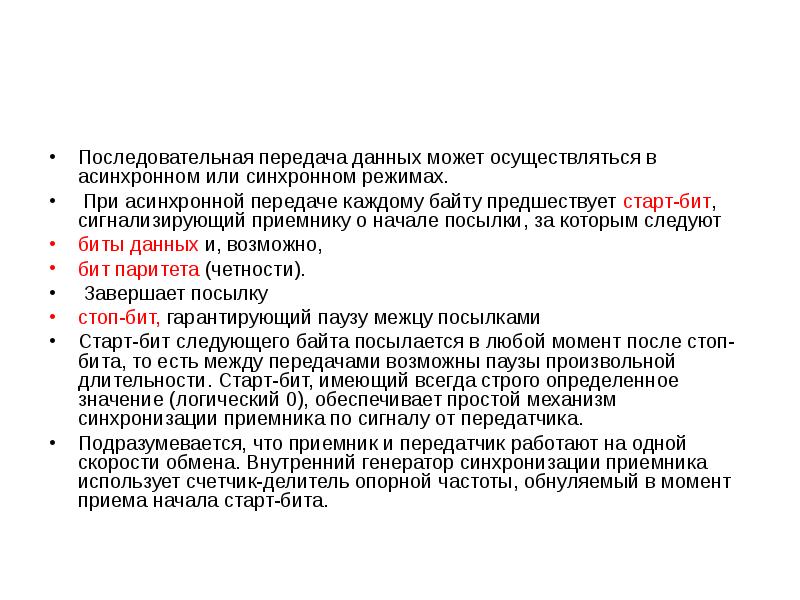

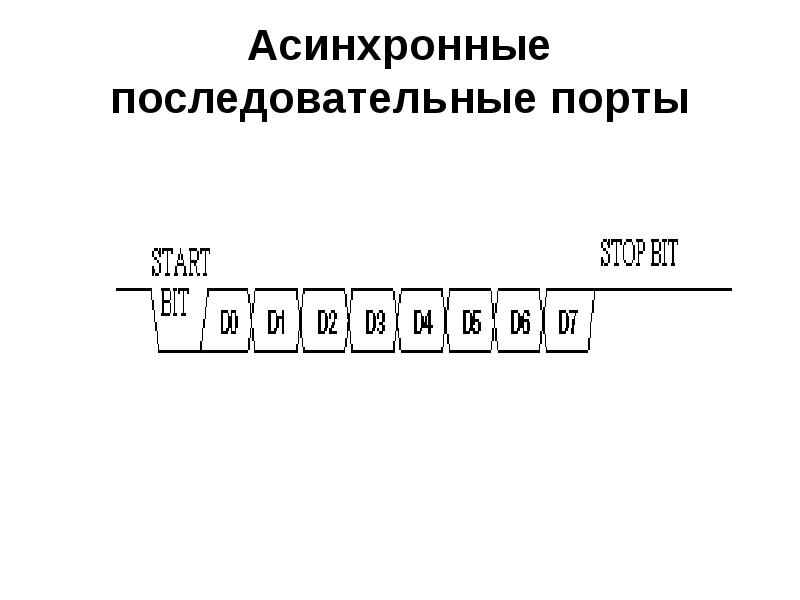

Последовательная передача данных может осуществляться в асинхронном или синхронном режимах. При асинхронной передаче каждому байту предшествует старт-бит, сигнализирующий приемнику о начале посылки, за которым следуют биты данных и, возможно, бит паритета (четности). Завершает посылку стоп-бит, гарантирующий паузу межцу посылками Старт-бит следующего байта посылается в любой момент после стоп-бита, то есть между передачами возможны паузы произвольной длительности. Старт-бит, имеющий всегда строго определенное значение (логический 0), обеспечивает простой механизм синхронизации приемника по сигналу от передатчика. Подразумевается, что приемник и передатчик работают на одной скорости обмена. Внутренний генератор синхронизации приемника использует счетчик-делитель опорной частоты, обнуляемый в момент приема начала старт-бита.

Слайд 12

Описание слайда:

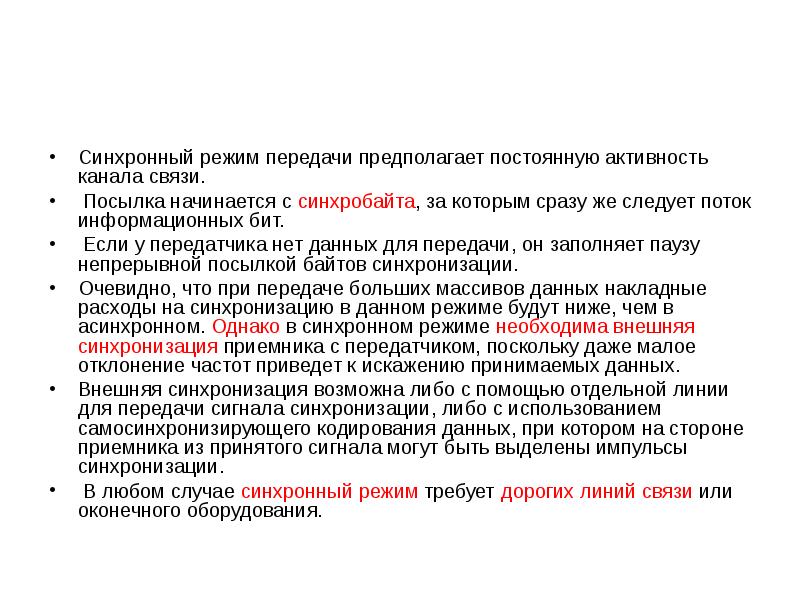

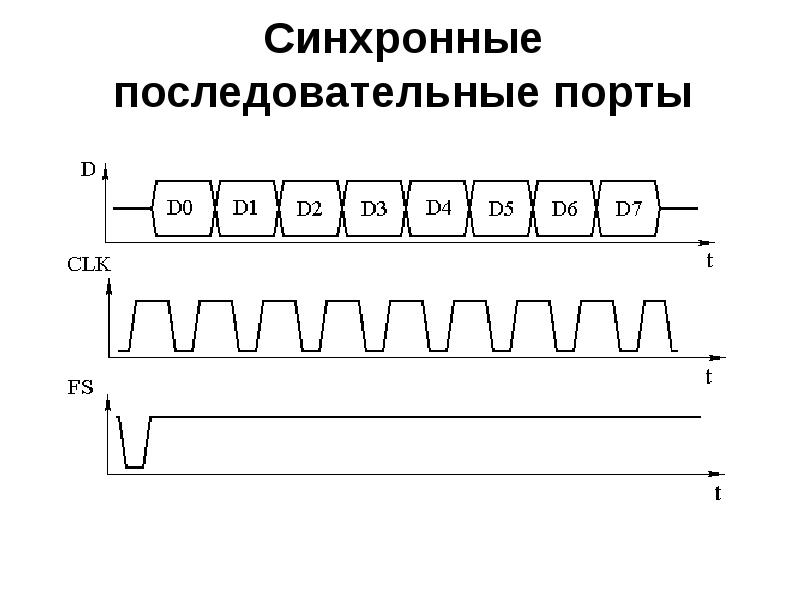

Синхронный режим передачи предполагает постоянную активность канала связи. Посылка начинается с синхробайта, за которым сразу же следует поток информационных бит. Если у передатчика нет данных для передачи, он заполняет паузу непрерывной посылкой байтов синхронизации. Очевидно, что при передаче больших массивов данных накладные расходы на синхронизацию в данном режиме будут ниже, чем в асинхронном. Однако в синхронном режиме необходима внешняя синхронизация приемника с передатчиком, поскольку даже малое отклонение частот приведет к искажению принимаемых данных. Внешняя синхронизация возможна либо с помощью отдельной линии для передачи сигнала синхронизации, либо с использованием самосинхронизирующего кодирования данных, при котором на стороне приемника из принятого сигнала могут быть выделены импульсы синхронизации. В любом случае синхронный режим требует дорогих линий связи или оконечного оборудования.
