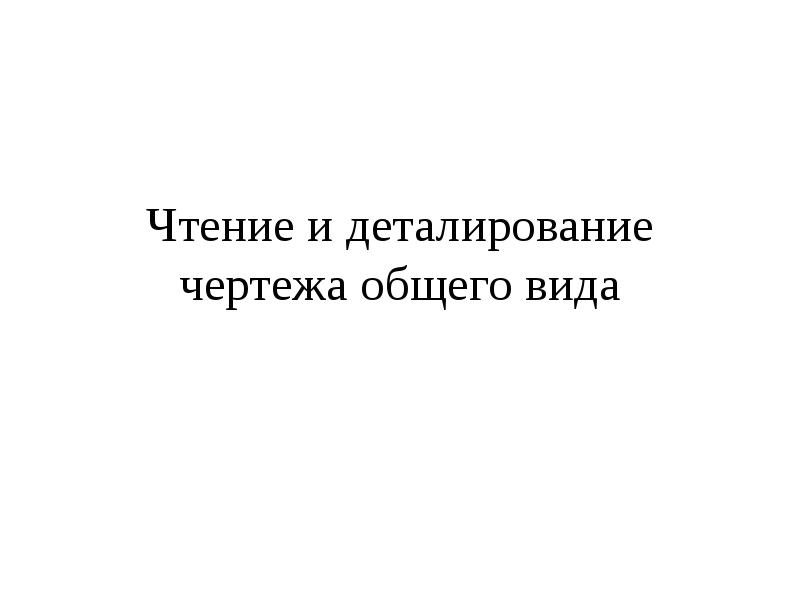

Чтение и деталирование чертежа общего вида

Слайд 2

Описание слайда:

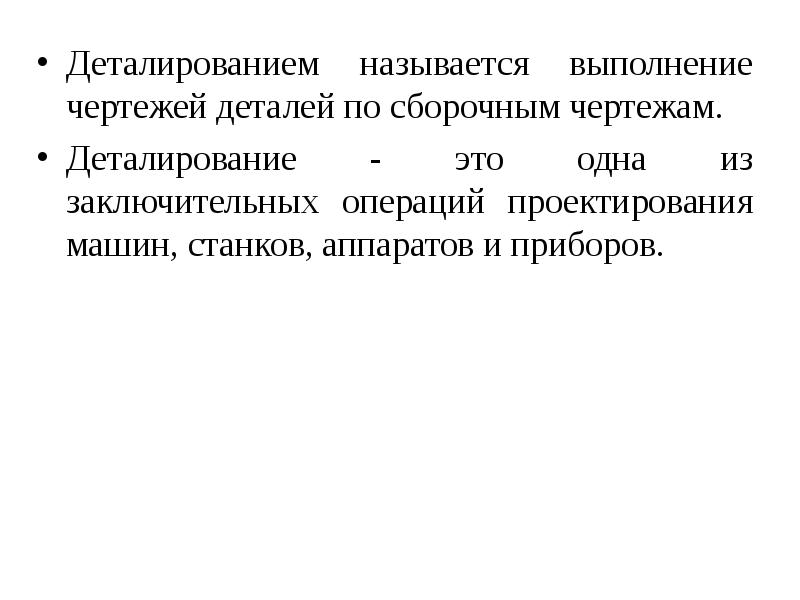

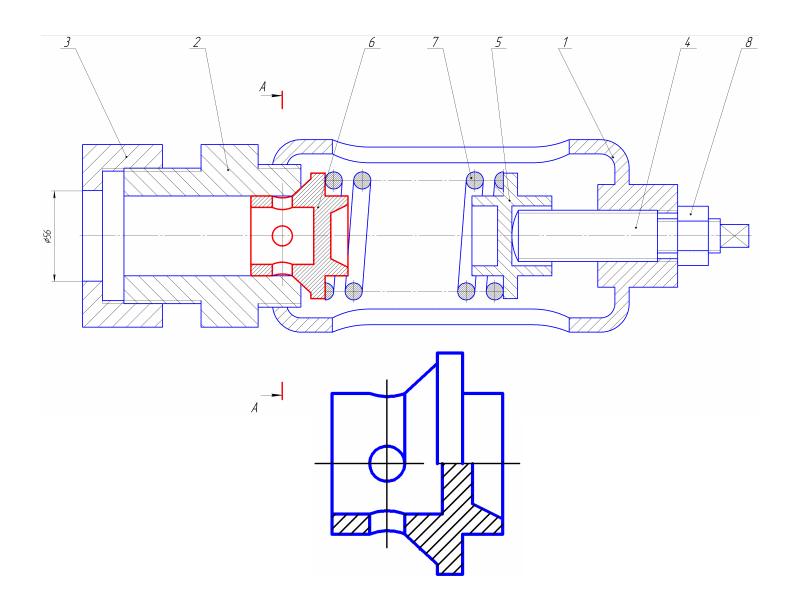

Деталированием называется выполнение чертежей деталей по сборочным чертежам. Деталированием называется выполнение чертежей деталей по сборочным чертежам. Деталирование - это одна из заключительных операций проектирования машин, станков, аппаратов и приборов.

Слайд 3

Описание слайда:

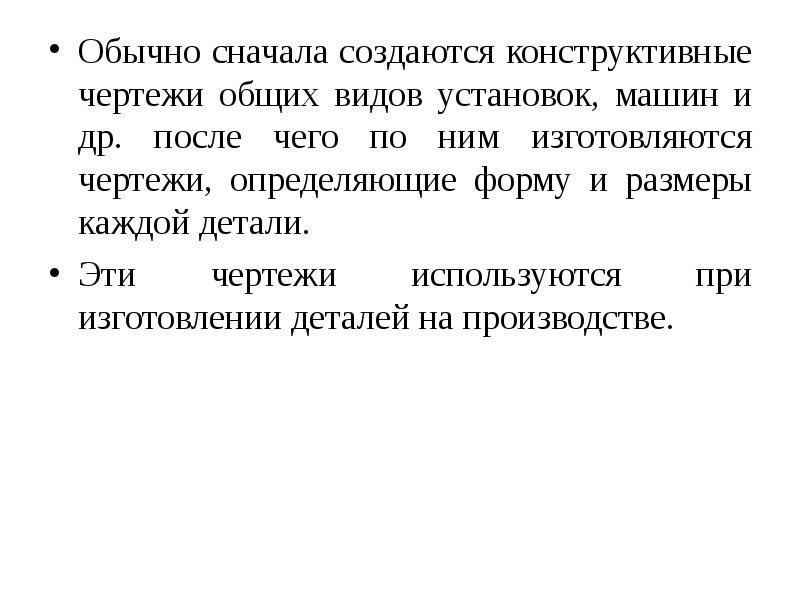

Обычно сначала создаются конструктивные чертежи общих видов установок, машин и др. после чего по ним изготовляются чертежи, определяющие форму и размеры каждой детали. Обычно сначала создаются конструктивные чертежи общих видов установок, машин и др. после чего по ним изготовляются чертежи, определяющие форму и размеры каждой детали. Эти чертежи используются при изготовлении деталей на производстве.

Слайд 4

Описание слайда:

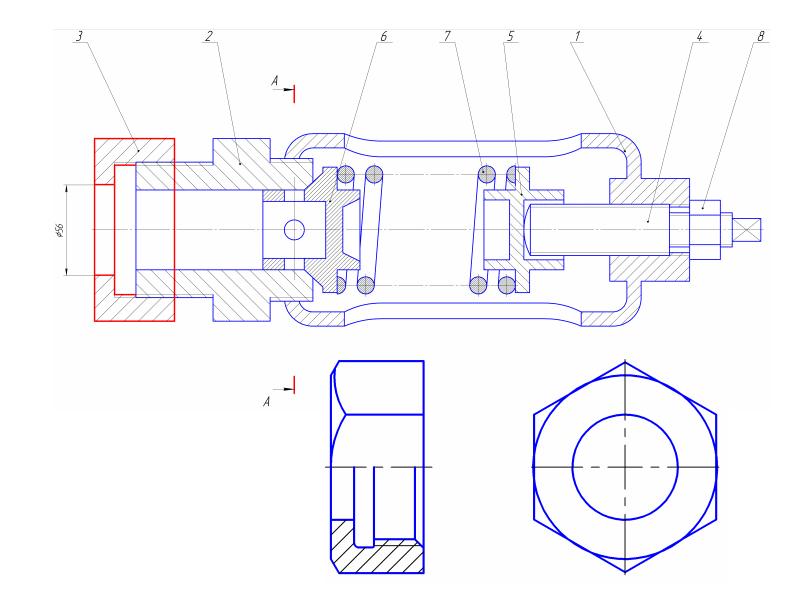

Главный вид каждой отдельной детали может оказаться не таким, как он выглядит на чертеже общего вида. Количество видов, разрезов и сечений может потребоваться большим или меньшим, может возникать необходимость в изменении масштаба чертежа детали и т.д. Главный вид каждой отдельной детали может оказаться не таким, как он выглядит на чертеже общего вида. Количество видов, разрезов и сечений может потребоваться большим или меньшим, может возникать необходимость в изменении масштаба чертежа детали и т.д. Связано это с различием в требованиях, которые предъявляются к чертежам общих видов и чертежам деталей.

Слайд 5

Описание слайда:

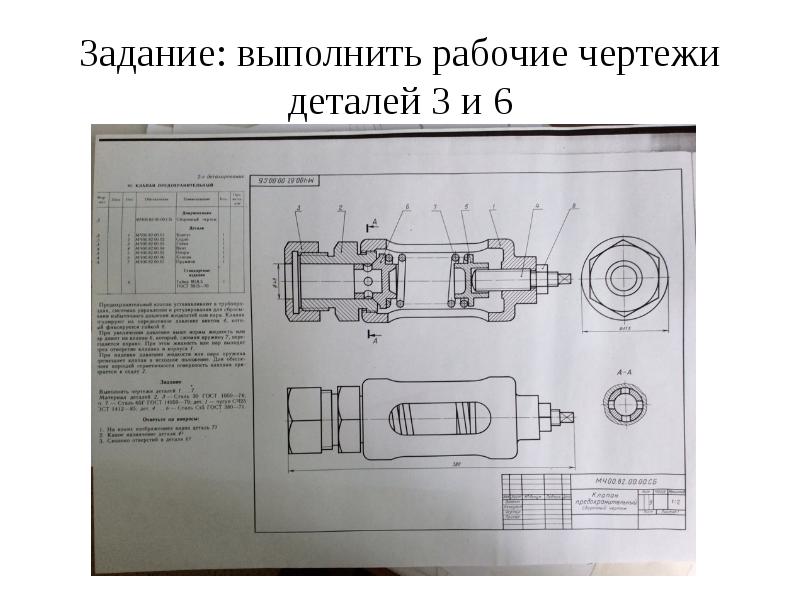

Рекомендуемая последовательность чтения чертежа 1. Ознакомиться с содержанием основной надписи; установить наименование и обозначение изделия (узла), масштаб. 2. Ознакомиться с содержанием спецификации; установить наименование каждой детали и материал, из которого она изготовлена. Последовательно найти изображение детали во всех видах, разрезах и сечениях, уяснить ее геометрические формы.

Слайд 6

Описание слайда:

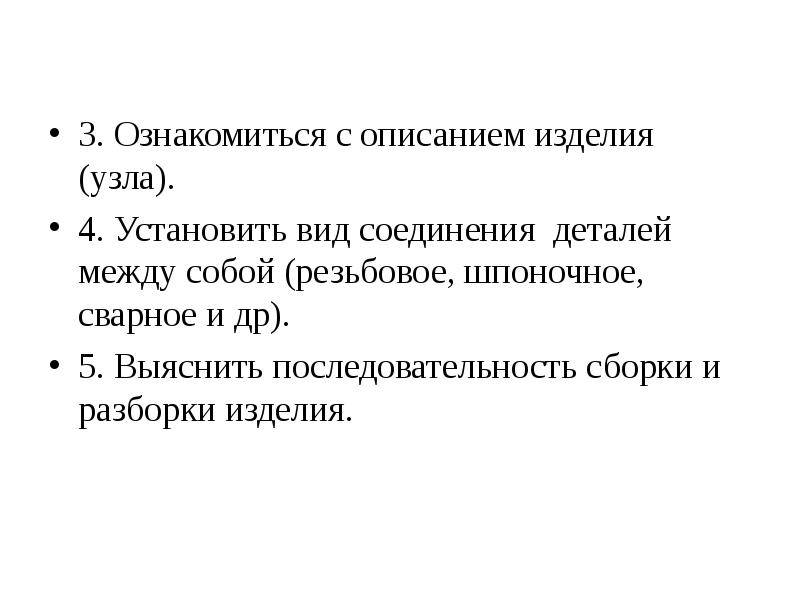

3. Ознакомиться с описанием изделия (узла). 4. Установить вид соединения деталей между собой (резьбовое, шпоночное, сварное и др). 5. Выяснить последовательность сборки и разборки изделия.
