Слайд 1

Описание слайда:

Диаграмма вариантов использования Лекция №3

Слайд 2

Описание слайда:

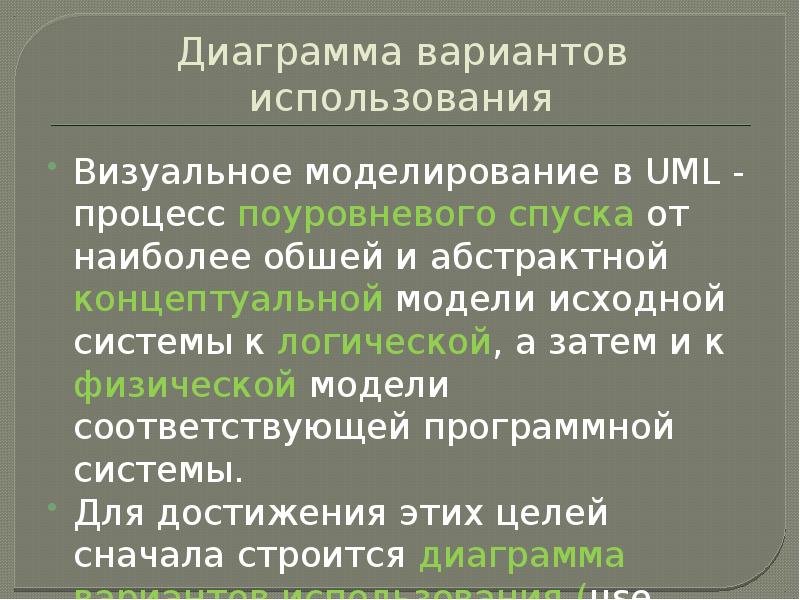

Диаграмма вариантов использования Визуальное моделирование в UML - процесс поуровневого спуска от наиболее обшей и абстрактной концептуальной модели исходной системы к логической, а затем и к физической модели соответствующей программной системы. Для достижения этих целей сначала строится диаграмма вариантов использования (use case).

Слайд 3

Описание слайда:

Диаграмма вариантов использования Диаграмма вариантов использования – исходная концептуальная модель системы в процессе её проектирования и разработки.

Слайд 4

Описание слайда:

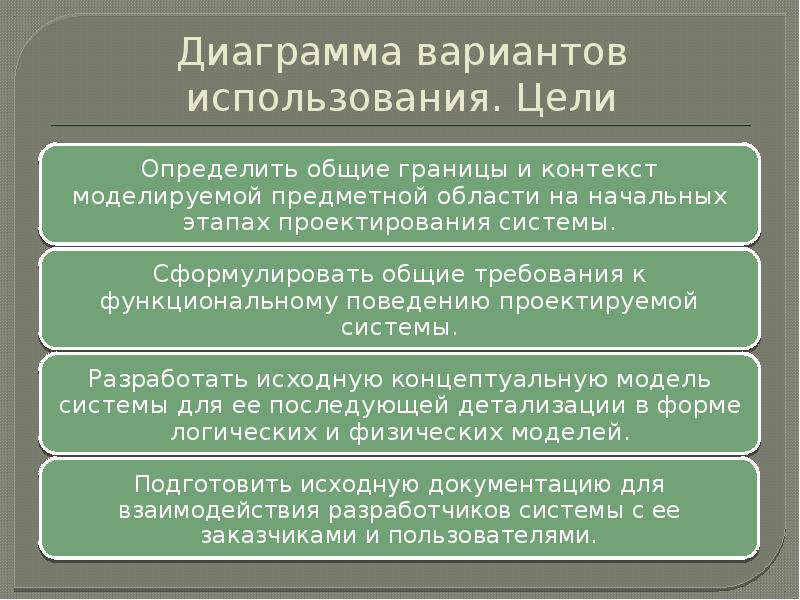

Диаграмма вариантов использования. Цели

Слайд 5

Описание слайда:

Диаграмма вариантов использования. Элементы

Слайд 6

Описание слайда:

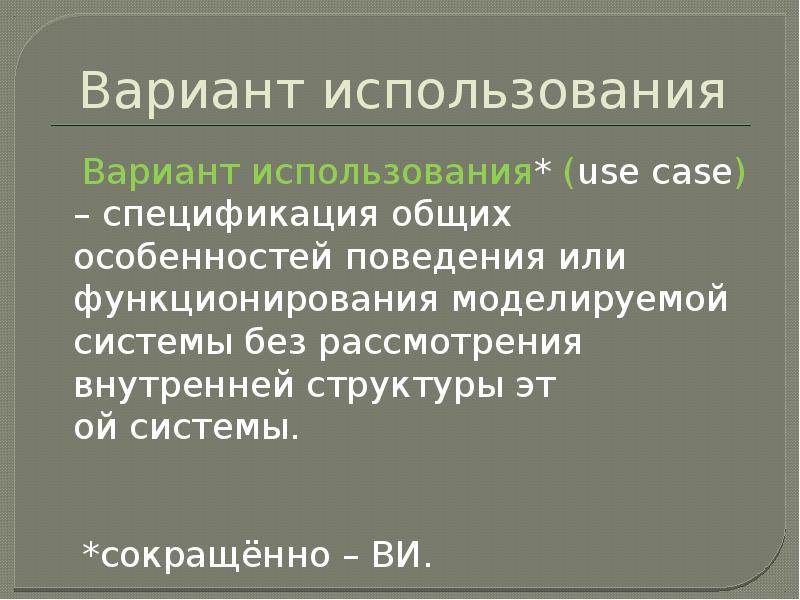

Вариант использования Вариант использования* (use case) – спецификация общих особенностей поведения или функционирования моделируемой системы без рассмотрения внутренней структуры эт ой системы. *сокращённо – ВИ.

Слайд 7

Описание слайда:

Вариант использования ВИ может сопровождаться дополнительным текстом, раскрывающим смысл выполняемых действий (текст-сценарий или сценарий). ВИ обозначается на диаграмме эллипсом. Имя ВИ задаётся в форме существительного или глагола с пояснительными словами. Текст должен начинаться с заглавной буквы.

Слайд 8

Описание слайда:

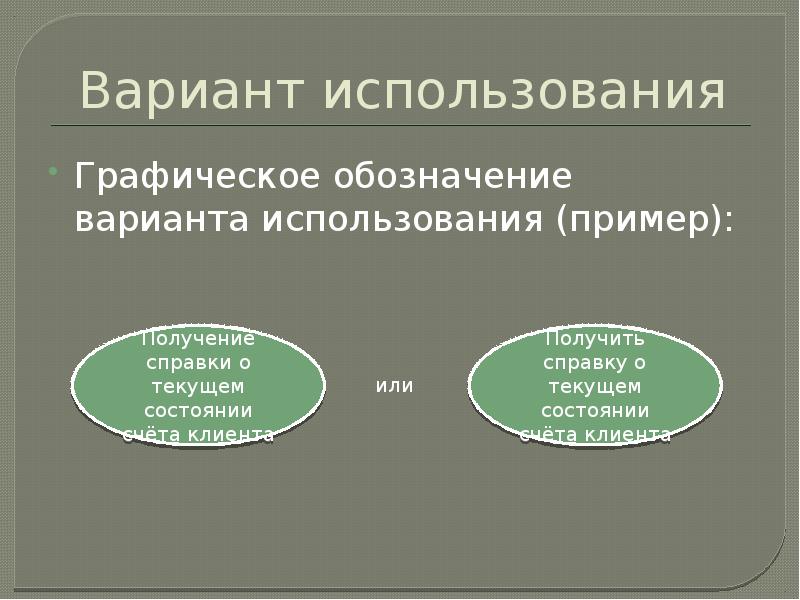

Вариант использования Графическое обозначение варианта использования (пример):

Слайд 9

Описание слайда:

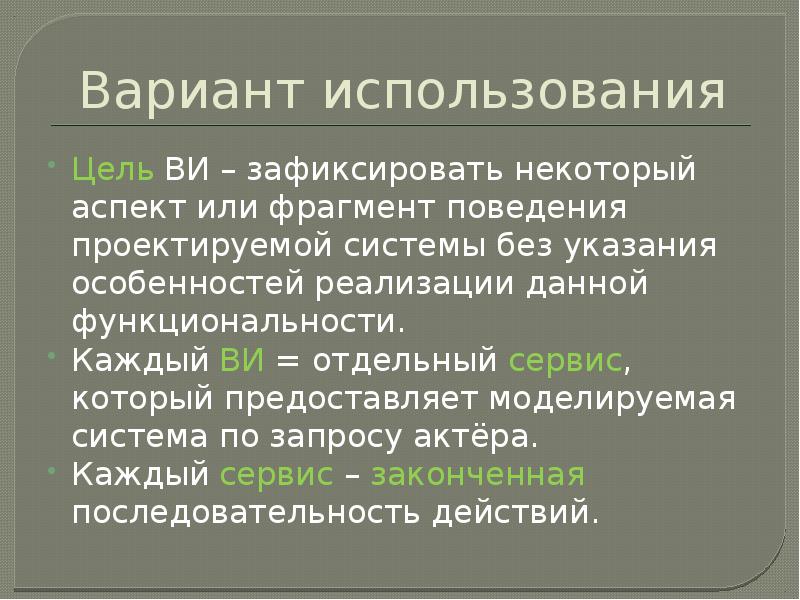

Вариант использования Цель ВИ – зафиксировать некоторый аспект или фрагмент поведения проектируемой системы без указания особенностей реализации данной функциональности. Каждый ВИ = отдельный сервис, который предоставляет моделируемая система по запросу актёра. Каждый сервис – законченная последовательность действий.

Слайд 10

Описание слайда:

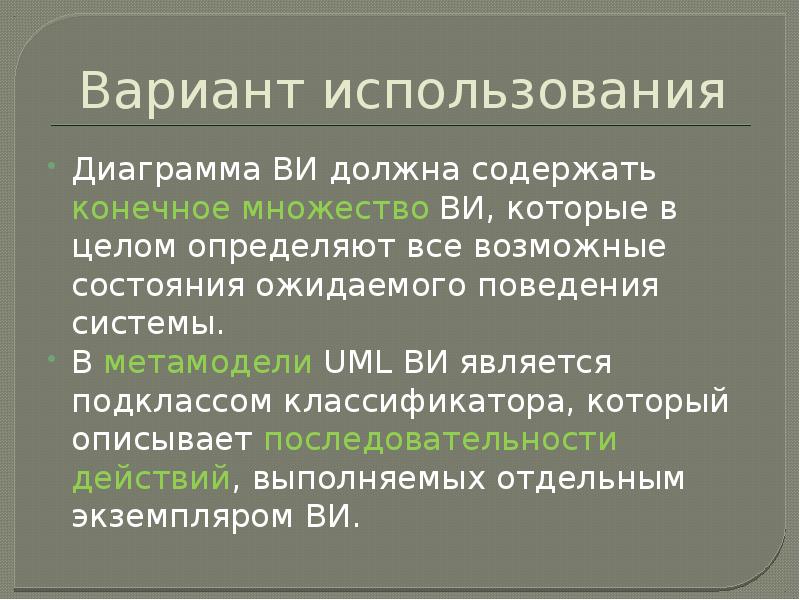

Вариант использования Диаграмма ВИ должна содержать конечное множество ВИ, которые в целом определяют все возможные состояния ожидаемого поведения системы. В метамодели UML ВИ является подклассом классификатора, который описывает последовательности действий, выполняемых отдельным экземпляром ВИ.

Слайд 11

Описание слайда:

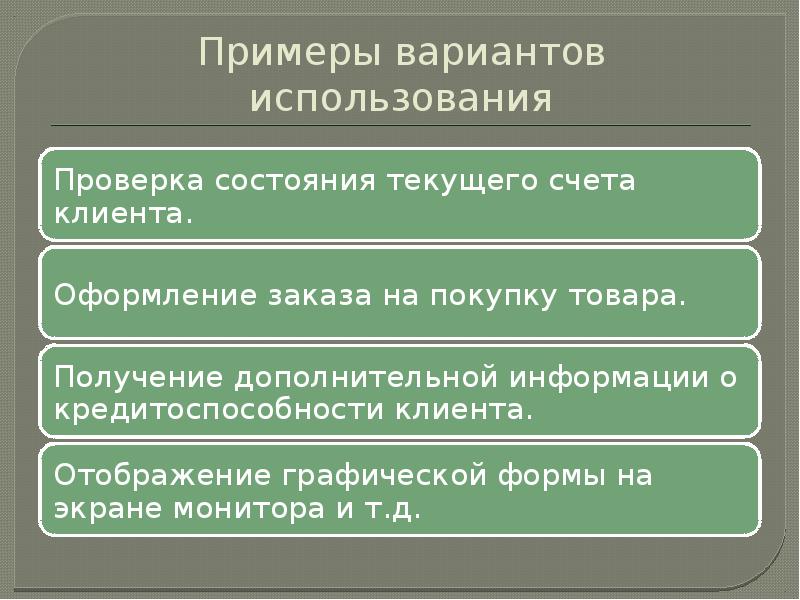

Примеры вариантов использования

Слайд 12

Описание слайда:

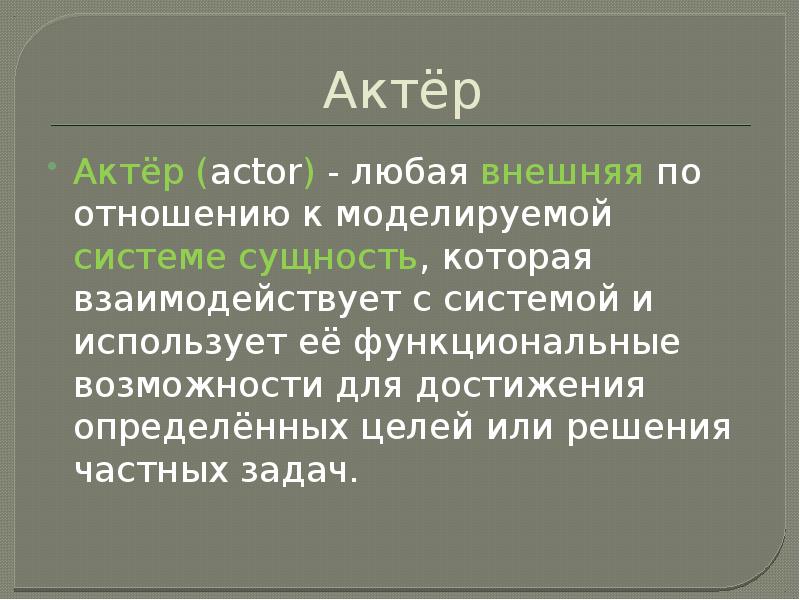

Актёр Актёр (actor) - любая внешняя по отношению к моделируемой системе сущность, которая взаимодействует с системой и использует её функциональные возможности для достижения определённых целей или решения частных задач.

Слайд 13

Описание слайда:

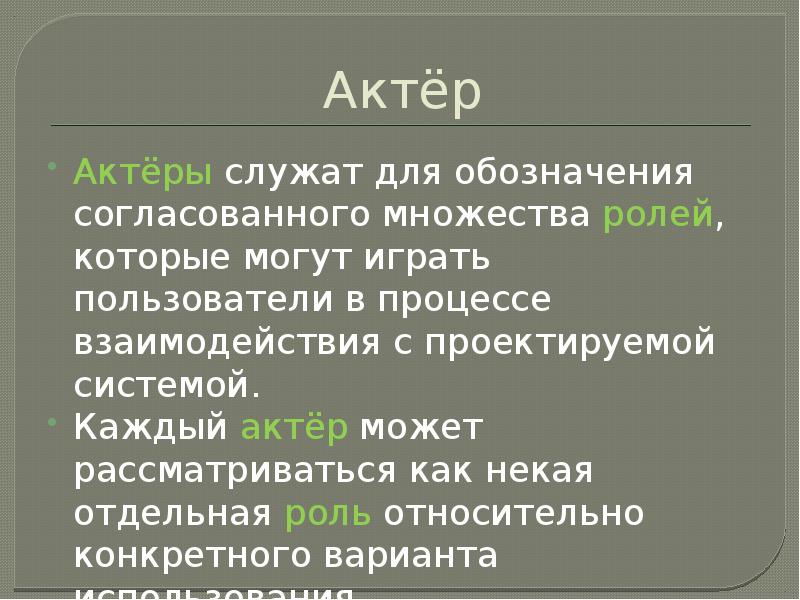

Актёр Актёры служат для обозначения согласованного множества ролей, которые могут играть пользователи в процессе взаимодействия с проектируемой системой. Каждый актёр может рассматриваться как некая отдельная роль относительно конкретного варианта использования.

Слайд 14

Описание слайда:

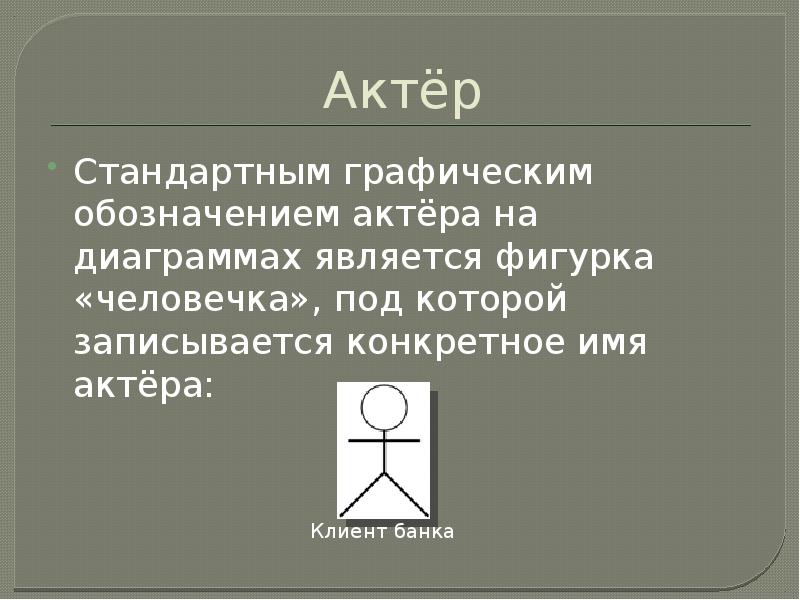

Актёр Стандартным графическим обозначением актёра на диаграммах является фигурка «человечка», под которой записывается конкретное имя актёра:

Слайд 15

Описание слайда:

Актёр Имена актёров должны начинаться с заглавной буквы. Имя актёра должно быть достаточно информативным (кассир, менеджер, клиент, сотовый телефон и т.д.). Не рекомендуется давать актёрам имена собственные. В метамодели актёр является подклассом классификатора.

Слайд 16

Описание слайда:

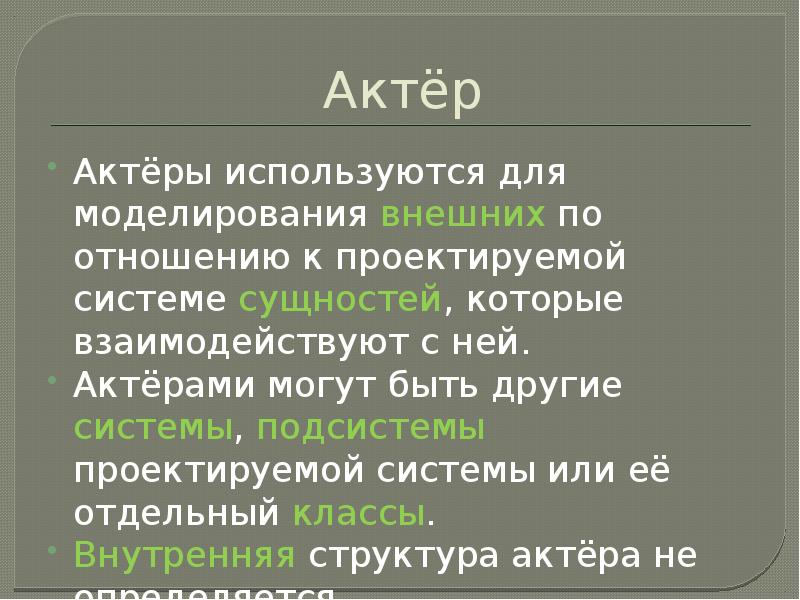

Актёр Актёры используются для моделирования внешних по отношению к проектируемой системе сущностей, которые взаимодействуют с ней. Актёрами могут быть другие системы, подсистемы проектируемой системы или её отдельный классы. Внутренняя структура актёра не определяется.

Слайд 17

Описание слайда:

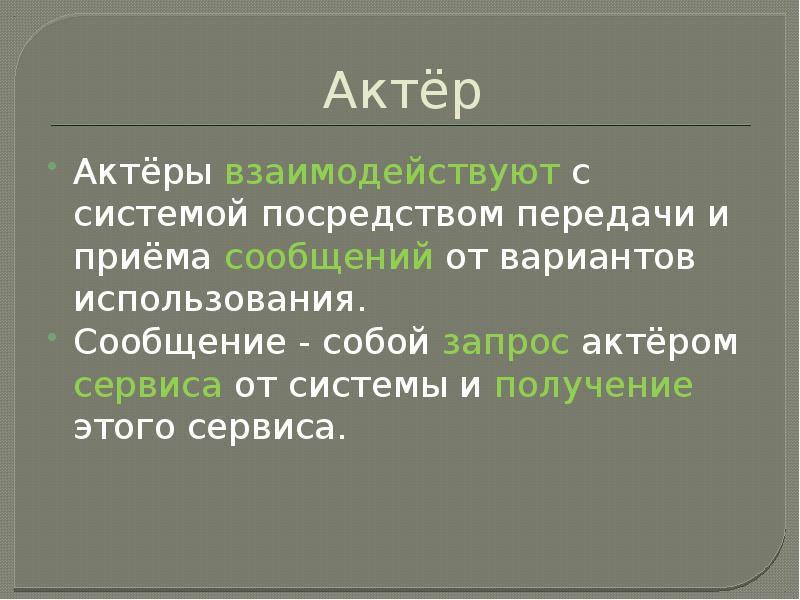

Актёр Актёры взаимодействуют с системой посредством передачи и приёма сообщений от вариантов использования. Сообщение - собой запрос актёром сервиса от системы и получение этого сервиса.

Слайд 18

Описание слайда:

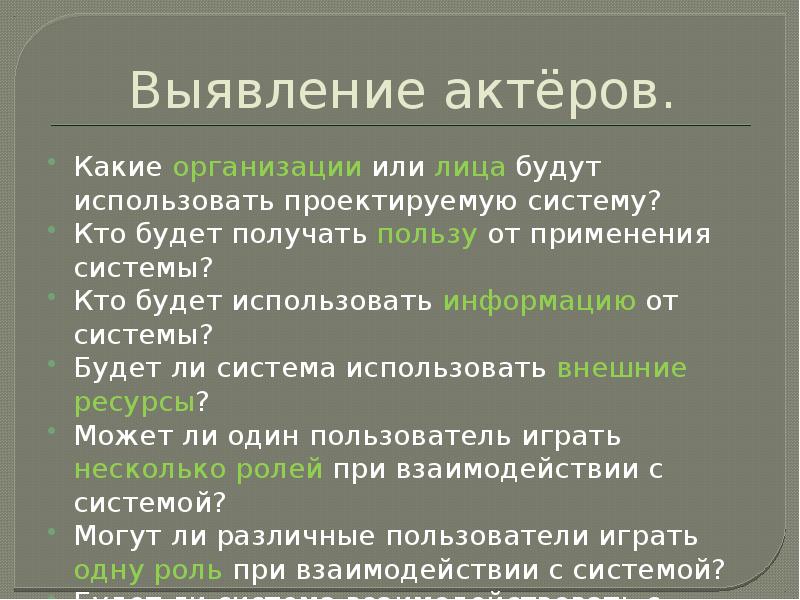

Выявление актёров. Какие организации или лица будут использовать проектируемую систему? Кто будет получать пользу от применения системы? Кто будет использовать информацию от системы? Будет ли система использовать внешние ресурсы? Может ли один пользователь играть несколько ролей при взаимодействии с системой? Могут ли различные пользователи играть одну роль при взаимодействии с системой? Будет ли система взаимодействовать с законодательными, исполнительными, налоговыми или другими органами?

Слайд 19

Описание слайда:

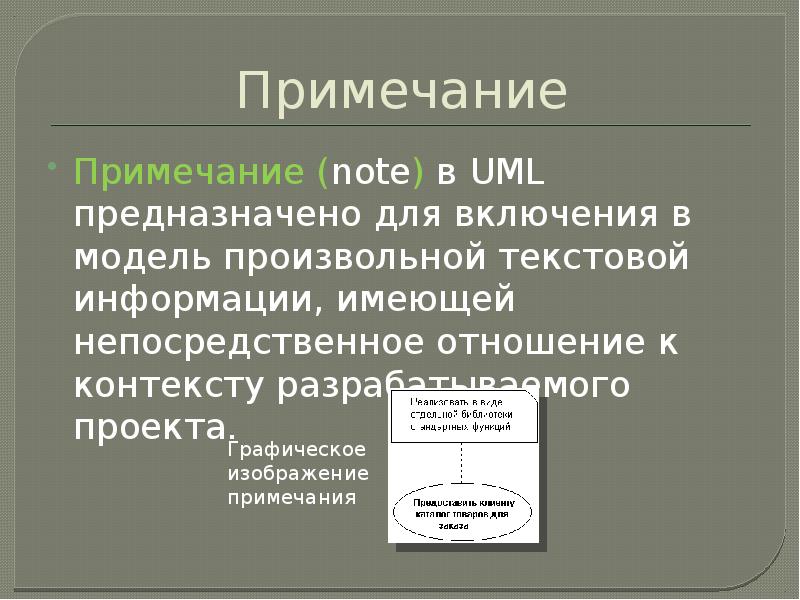

Примечание Примечание (note) в UML предназначено для включения в модель произвольной текстовой информации, имеющей непосредственное отношение к контексту разрабатываемого проекта.

Слайд 20

Описание слайда:

Отношения Отношения (relationships) описывают взаимодействия между:

Слайд 21

Описание слайда:

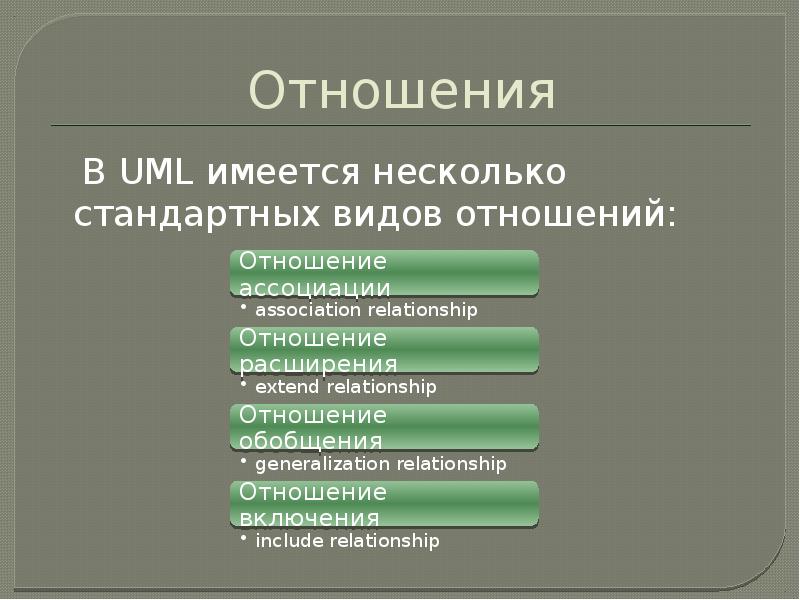

Отношения В UML имеется несколько стандартных видов отношений:

Слайд 22

Описание слайда:

Отношение ассоциации Одно из фундаментальных понятий в UML и в той или иной степени используется при построении всех графических моделей систем в форме канонических диаграмм. В данном случае служит для обозначения специфической роли актёра в отдельном варианте использования.

Слайд 23

Описание слайда:

Отношение ассоциации Обозначается сплошной линией между актёром и вариантом использования. Может иметь дополнительные условные обозначения, такие, например, как имя и кратность.

Слайд 24

Описание слайда:

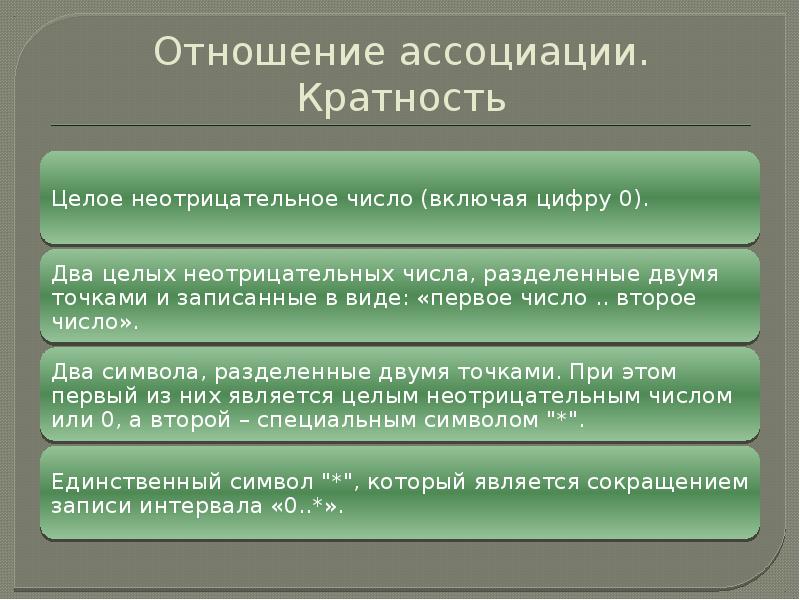

Отношение ассоциации. Кратность

Слайд 25

Описание слайда:

Отношение включения Устанавливается только между двумя вариантами использования и указывает на тот факт, что некоторое заданное поведение для одного варианта использования включается в качестве составного фрагмента в последовательность поведения другого. Обозначается пунктирной линией со стрелкой.

Слайд 26

Описание слайда:

Отношение включения Пример графического изображения отношения включения между вариантами использования:

Слайд 27

Описание слайда:

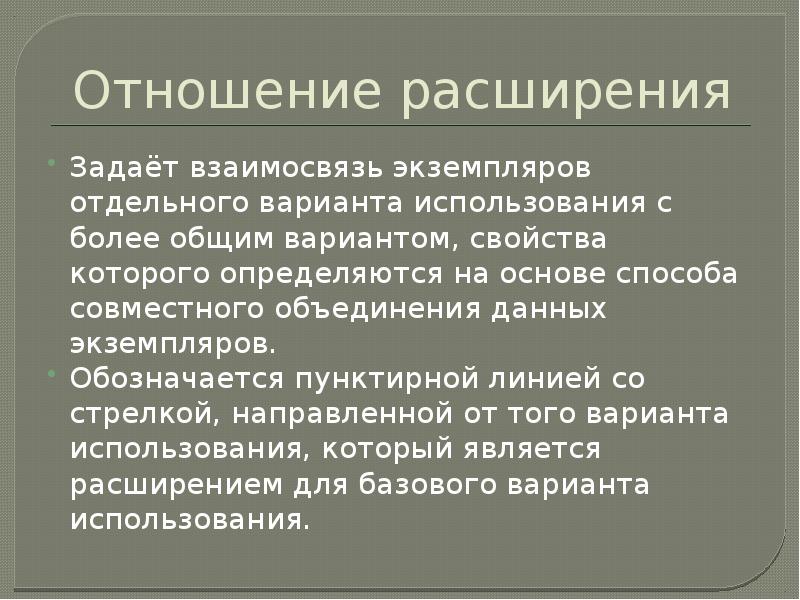

Отношение расширения Задаёт взаимосвязь экземпляров отдельного варианта использования с более общим вариантом, свойства которого определяются на основе способа совместного объединения данных экземпляров. Обозначается пунктирной линией со стрелкой, направленной от того варианта использования, который является расширением для базового варианта использования.

Слайд 28

Описание слайда:

Отношение расширения Пример графического изображения отношения расширения между вариантами использования:

Слайд 29

Описание слайда:

Отношение обобщения Служит для указания того факта, что некоторый вариант использования «А» может быть обобщён до варианта использования «Б». Вариант «А» является специализацией варианта «Б». «Б» - предок или родитель по отношению к «А», а вариант «А» – потомок по отношению к «Б».

Слайд 30

Описание слайда:

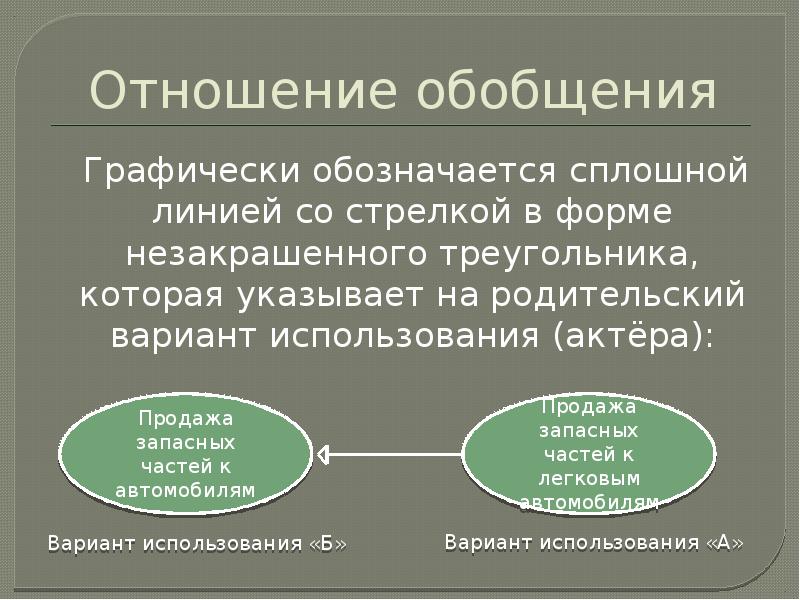

Отношение обобщения Графически обозначается сплошной линией со стрелкой в форме незакрашенного треугольника, которая указывает на родительский вариант использования (актёра):

Слайд 31

Описание слайда:

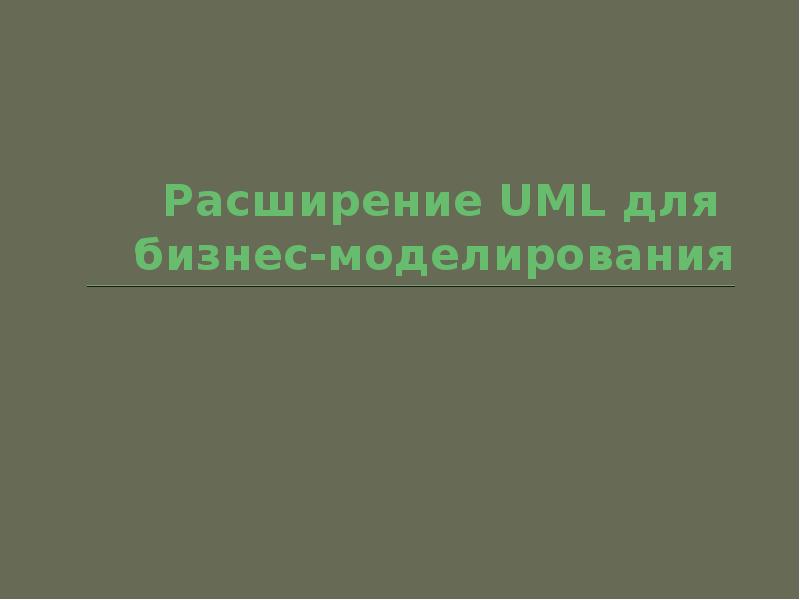

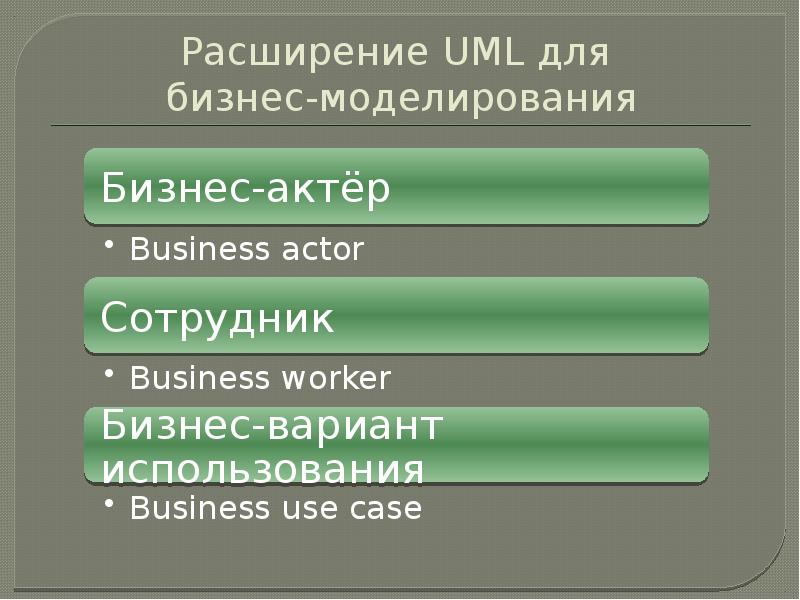

Расширение UML для бизнес-моделирования

Слайд 32

Описание слайда:

Расширение UML для бизнес-моделирования

Слайд 33

Описание слайда:

Расширение UML для бизнес-моделирования Бизнес-актёр – индивидуум, группа, организация, компания или система, которые взаимодействуют с моделируемой бизнес-системой, но не входят в неё (например, клиенты, покупатели, поставщики, партнёры, …).

Слайд 34

Описание слайда:

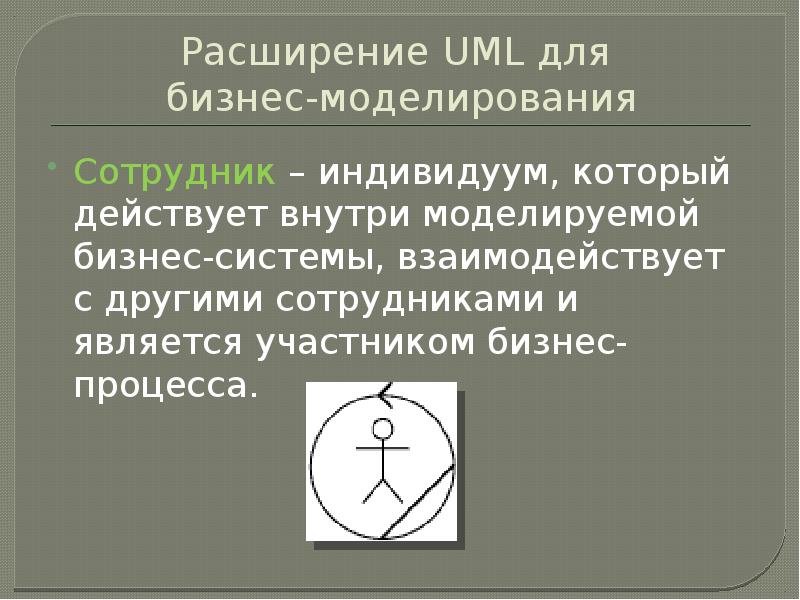

Расширение UML для бизнес-моделирования Сотрудник – индивидуум, который действует внутри моделируемой бизнес-системы, взаимодействует с другими сотрудниками и является участником бизнес-процесса.

Слайд 35

Описание слайда:

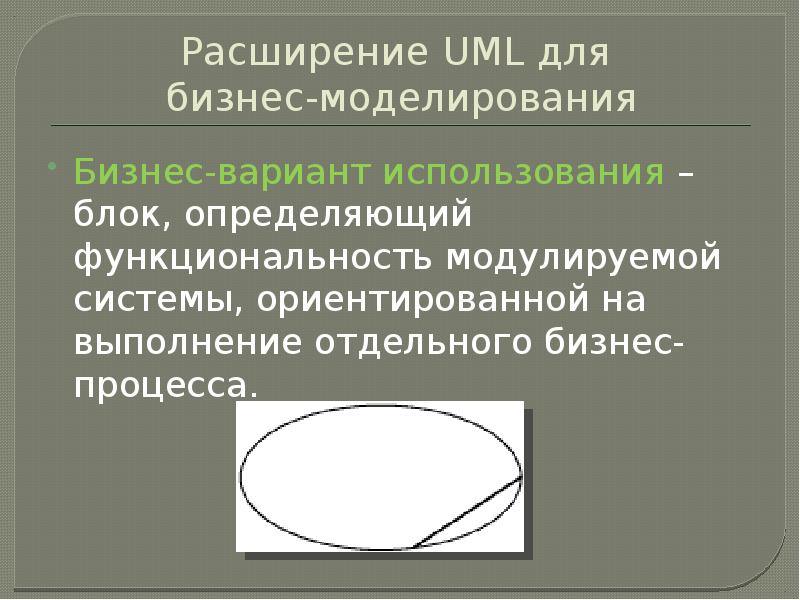

Расширение UML для бизнес-моделирования Бизнес-вариант использования – блок, определяющий функциональность модулируемой системы, ориентированной на выполнение отдельного бизнес-процесса.

Слайд 36

Описание слайда:

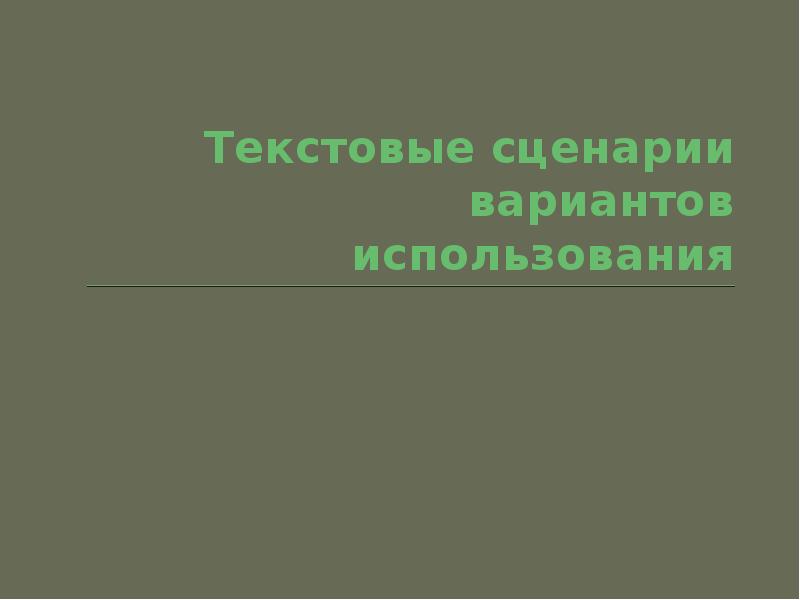

Текстовые сценарии вариантов использования

Слайд 37

Описание слайда:

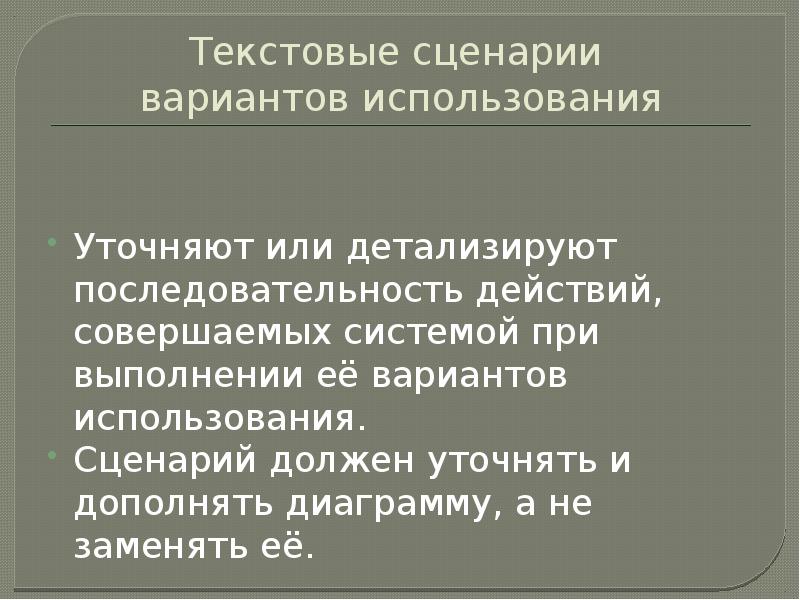

Текстовые сценарии вариантов использования Уточняют или детализируют последовательность действий, совершаемых системой при выполнении её вариантов использования. Сценарий должен уточнять и дополнять диаграмму, а не заменять её.

Слайд 38

Описание слайда:

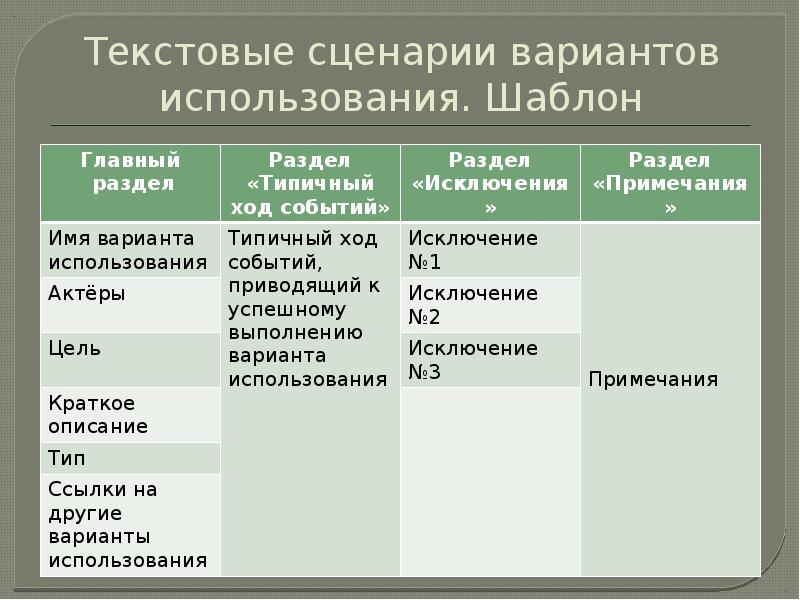

Текстовые сценарии вариантов использования. Шаблон

Слайд 39

Описание слайда:

Пример построения диаграммы вариантов использования Система управления банкоматом

Слайд 40

Описание слайда:

Пример построения диаграммы вариантов использования

Слайд 41

Описание слайда:

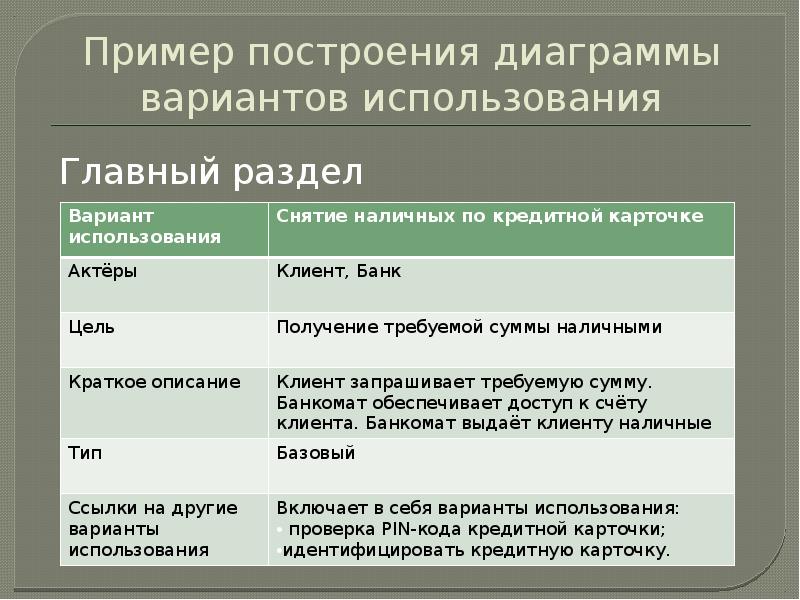

Пример построения диаграммы вариантов использования Главный раздел

Слайд 42

Описание слайда:

Пример построения диаграммы вариантов использования Типичный ход событий

Слайд 43

Описание слайда:

Пример построения диаграммы вариантов использования Типичный ход событий (продолжение)

Слайд 44

Описание слайда:

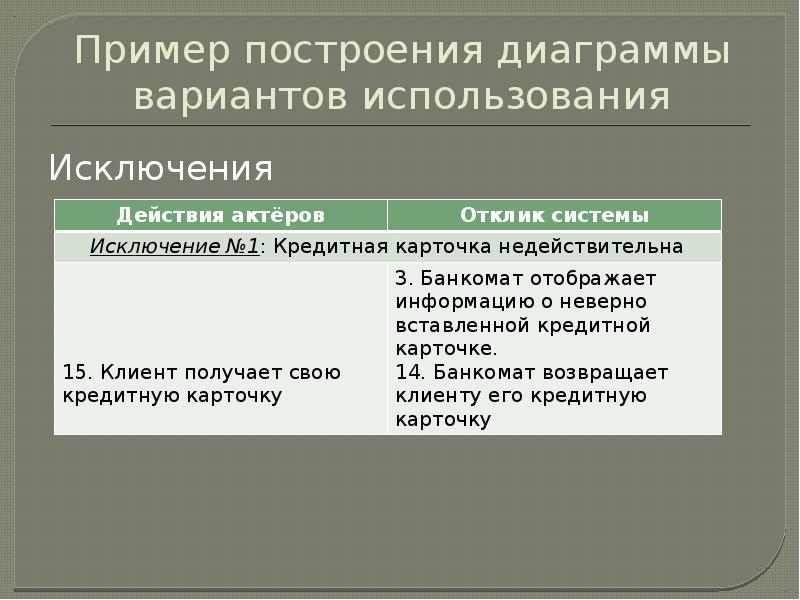

Пример построения диаграммы вариантов использования Исключения

Слайд 45

Описание слайда:

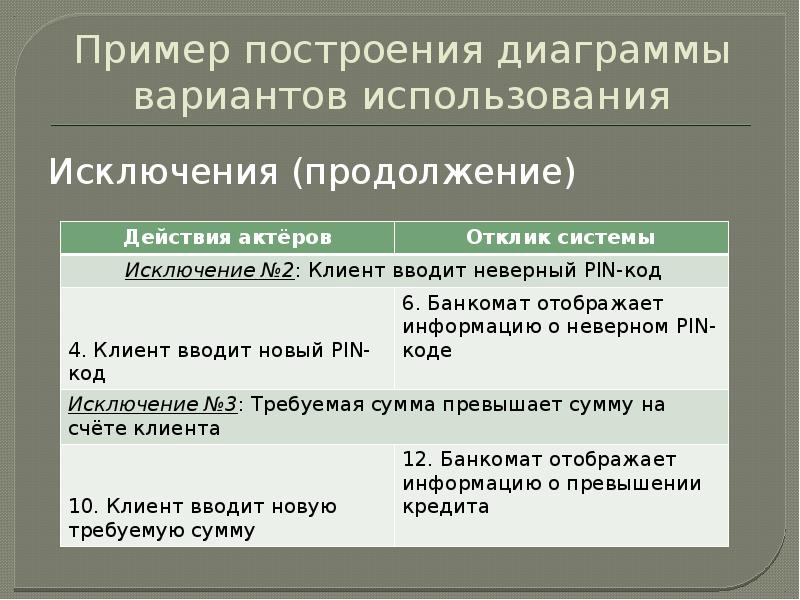

Пример построения диаграммы вариантов использования Исключения (продолжение)

Слайд 46

Описание слайда:

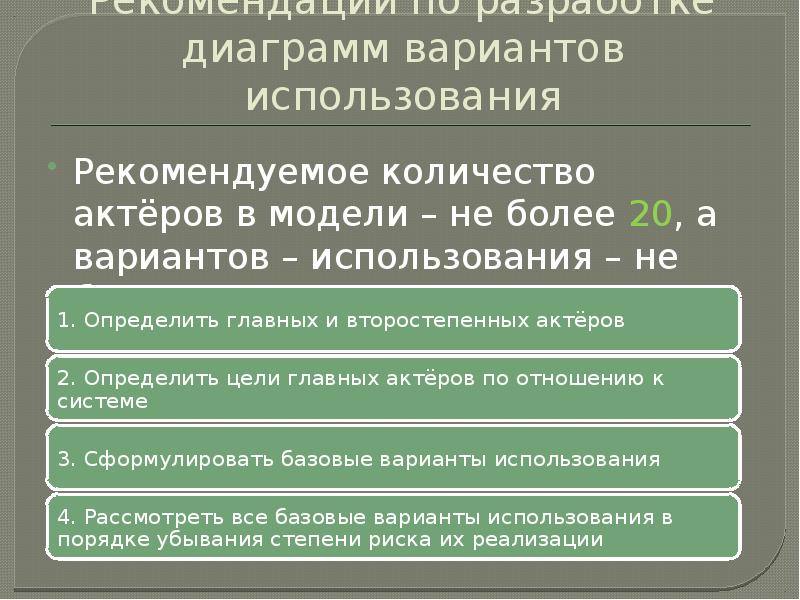

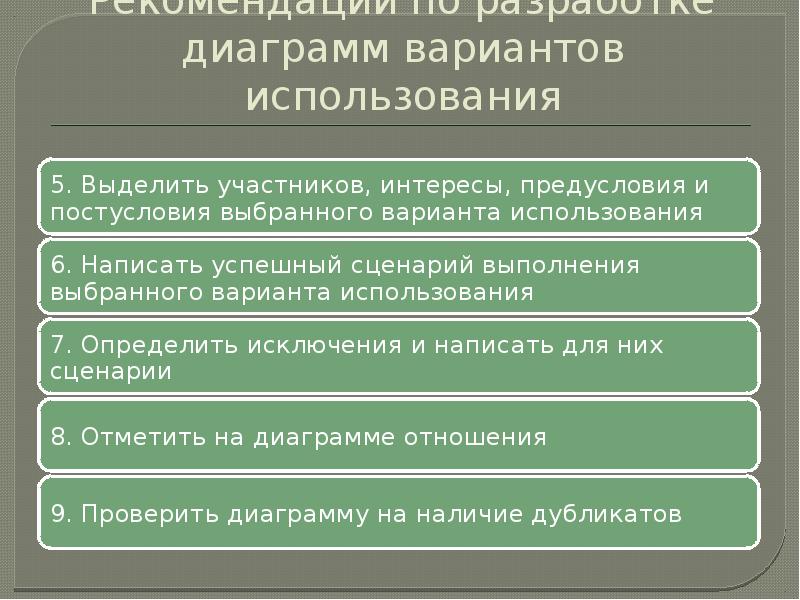

Рекомендации по разработке диаграмм вариантов использования Рекомендуемое количество актёров в модели – не более 20, а вариантов – использования – не более 50.
