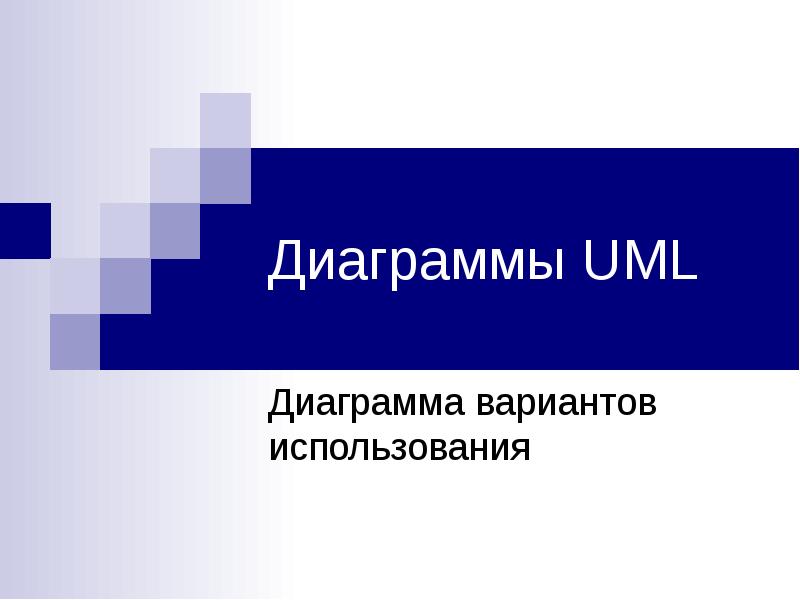

Диаграммы UML Диаграмма вариантов использования

Слайд 2

Описание слайда:

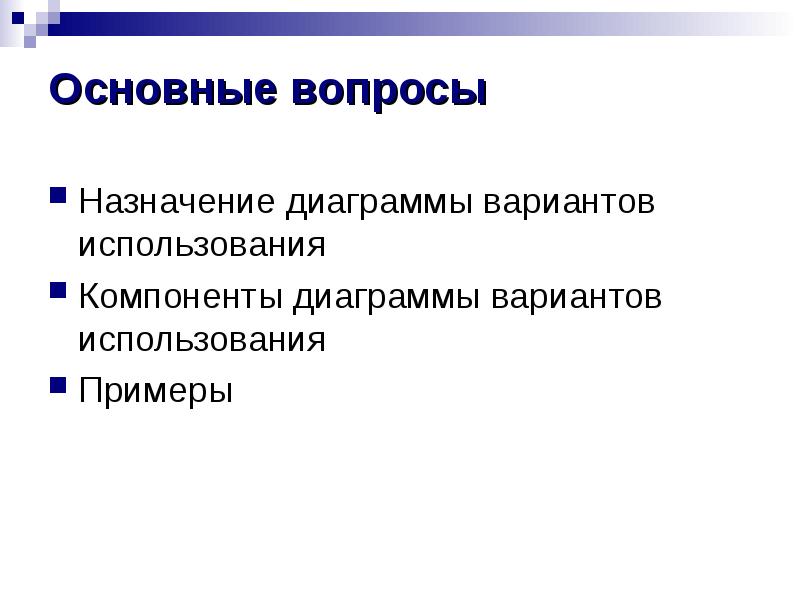

Основные вопросы Назначение диаграммы вариантов использования Компоненты диаграммы вариантов использования Примеры

Слайд 3

Описание слайда:

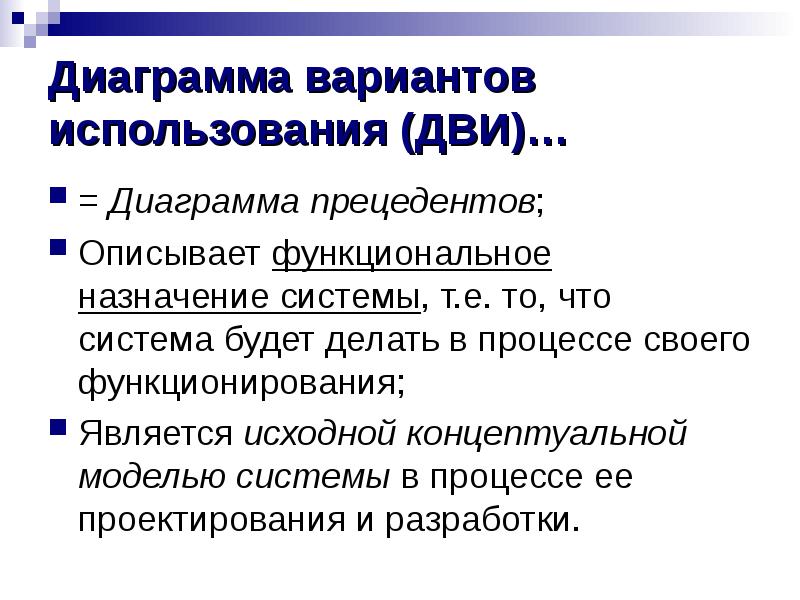

Диаграмма вариантов использования (ДВИ)… = Диаграмма прецедентов; Описывает функциональное назначение системы, т.е. то, что система будет делать в процессе своего функционирования; Является исходной концептуальной моделью системы в процессе ее проектирования и разработки.

Слайд 4

Описание слайда:

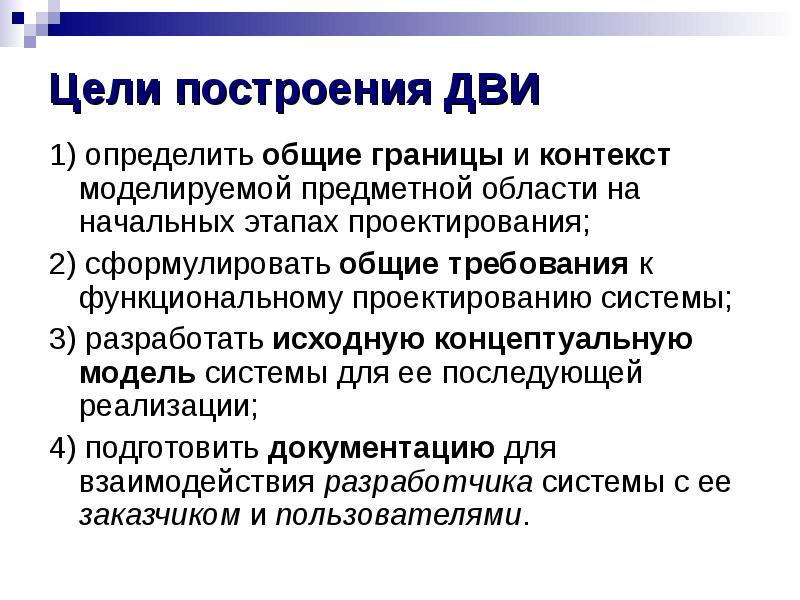

Цели построения ДВИ 1) определить общие границы и контекст моделируемой предметной области на начальных этапах проектирования; 2) сформулировать общие требования к функциональному проектированию системы; 3) разработать исходную концептуальную модель системы для ее последующей реализации; 4) подготовить документацию для взаимодействия разработчика системы с ее заказчиком и пользователями.

Слайд 5

Описание слайда:

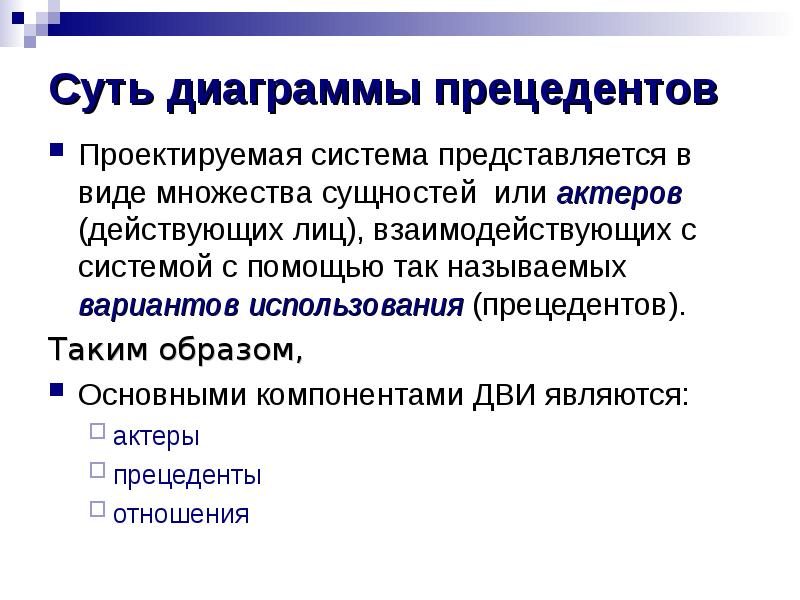

Суть диаграммы прецедентов Проектируемая система представляется в виде множества сущностей или актеров (действующих лиц), взаимодействующих с системой с помощью так называемых вариантов использования (прецедентов). Таким образом, Основными компонентами ДВИ являются: актеры прецеденты отношения

Слайд 6

Описание слайда:

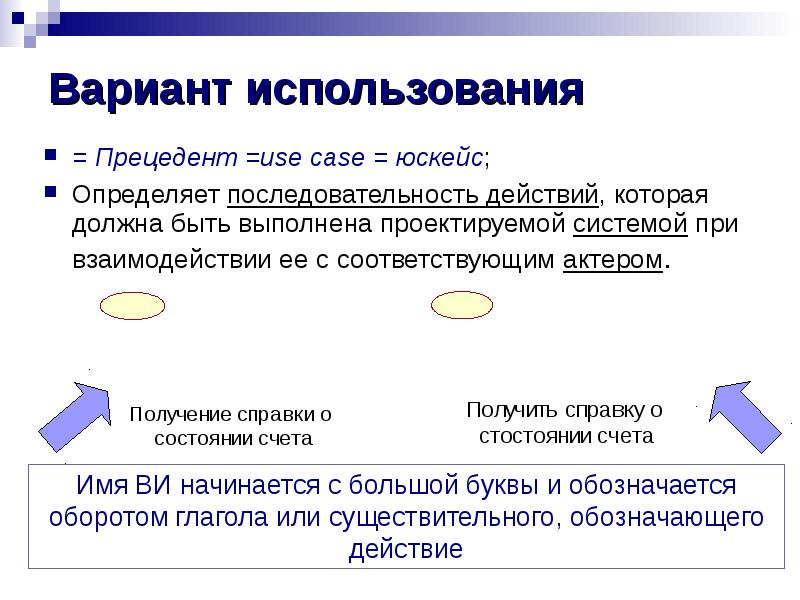

Вариант использования = Прецедент =use case = юскейс; Определяет последовательность действий, которая должна быть выполнена проектируемой системой при взаимодействии ее с соответствующим актером.

Слайд 7

Описание слайда:

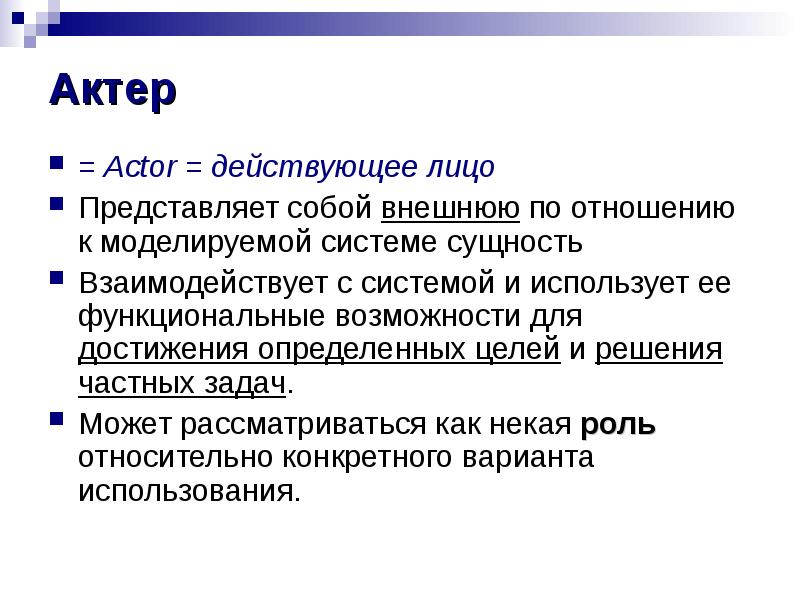

Актер = Actor = действующее лицо Представляет собой внешнюю по отношению к моделируемой системе сущность Взаимодействует с системой и использует ее функциональные возможности для достижения определенных целей и решения частных задач. Может рассматриваться как некая роль относительно конкретного варианта использования.

Слайд 8

Описание слайда:

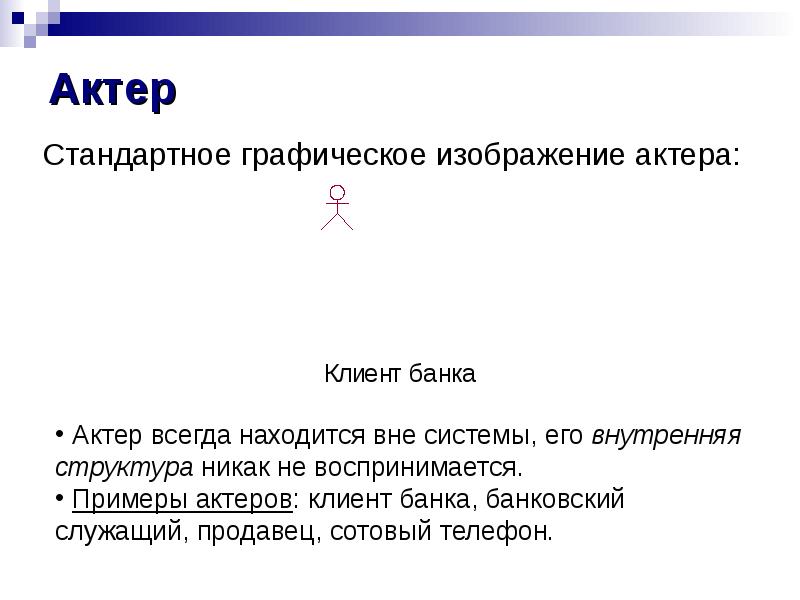

Актер Стандартное графическое изображение актера:

Слайд 9

Описание слайда:

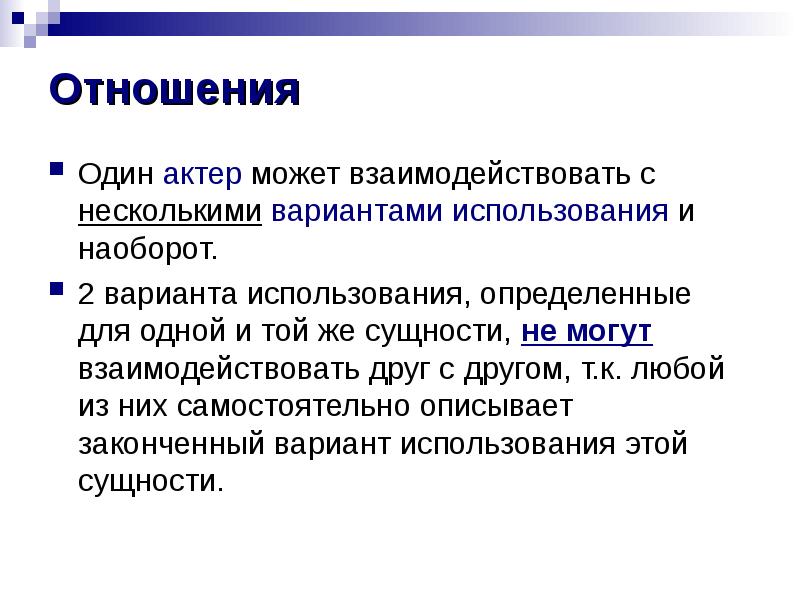

Отношения Один актер может взаимодействовать с несколькими вариантами использования и наоборот. 2 варианта использования, определенные для одной и той же сущности, не могут взаимодействовать друг с другом, т.к. любой из них самостоятельно описывает законченный вариант использования этой сущности.

Слайд 10

Описание слайда:

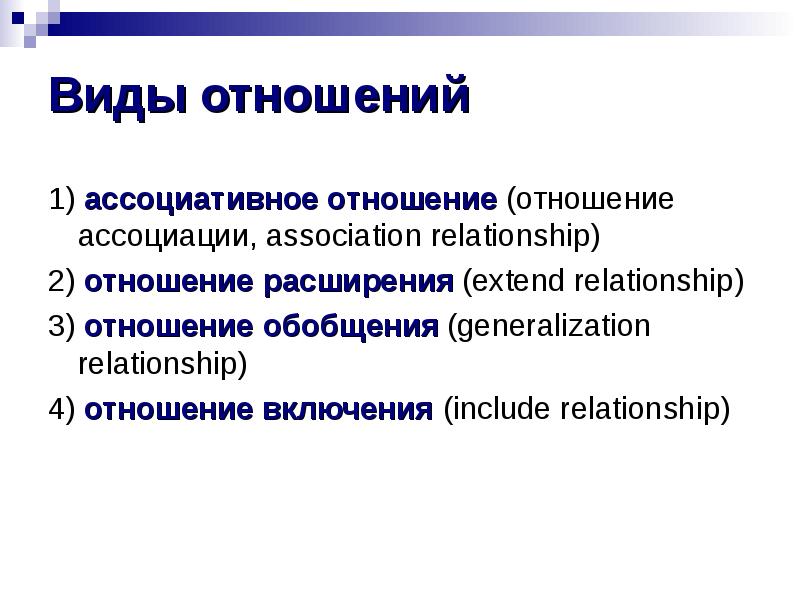

Виды отношений 1) ассоциативное отношение (отношение ассоциации, association relationship) 2) отношение расширения (extend relationship) 3) отношение обобщения (generalization relationship) 4) отношение включения (include relationship)

Слайд 11

Описание слайда:

Отношение ассоциации Отношение между вариантом использования и актером, отражающее связь между ними. Оно устанавливает, какую конкретную роль играет актер при взаимодействии с экземпляром варианта использования.

Слайд 12

Описание слайда:

Отношение расширения Определяет взаимосвязь базового варианта использования с некоторым другим вариантом использования, функциональное поведение которого задействуется базовым не всегда, а только при выполнении некоторых дополнительных условий.

Слайд 13

Описание слайда:

Отношение обобщения Служит для указания того факта, что некоторый вариант использования А может быть обобщен до варианта использования Б (или актер А может быть обобщен до актера Б).

Слайд 14

Описание слайда:

Отношение включения Указывает, что некоторое заданное поведение для одного варианта использования включается в качестве составного компонента в последовательность поведения другого варианта использования.

Слайд 15

Описание слайда:

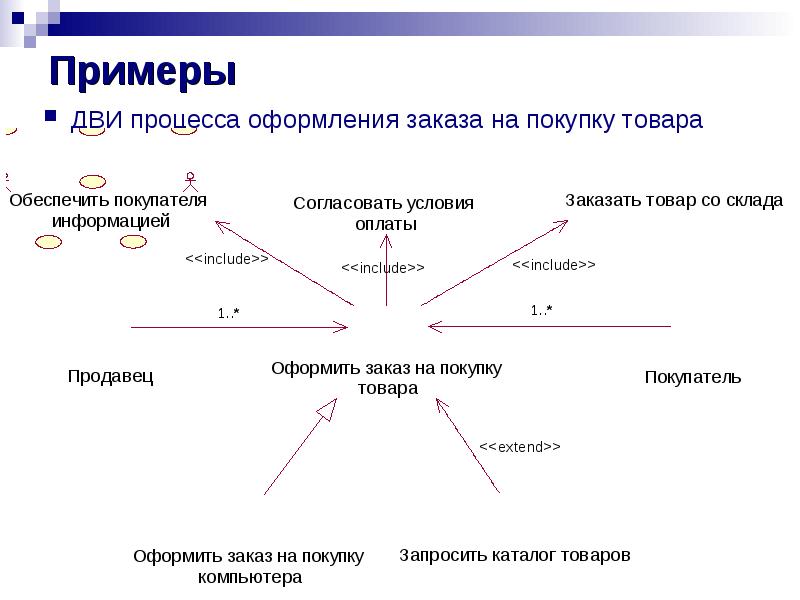

Примеры ДВИ процесса оформления заказа на покупку товара

Слайд 16

Описание слайда:

Примеры Диаграмма прецедентов для процесса постройки дома

Слайд 17

Описание слайда:

Примечание как элемент ДВИ Примечание (Note) в языке UML предназначено для включения в модель произвольной текстовой информации, имеющей непосредственное отношение к контексту разрабатываемого проекта. Примечание может относиться к любому элементу диаграммы.

Слайд 18

Описание слайда:

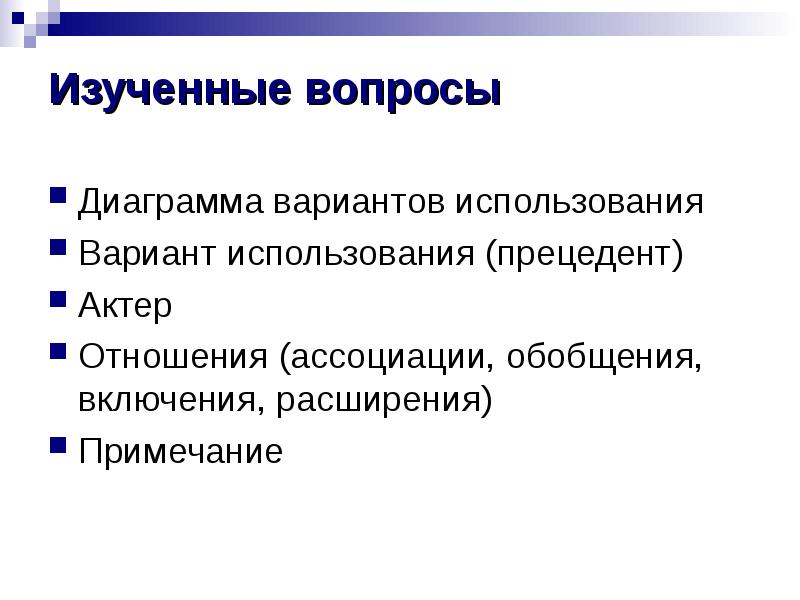

Изученные вопросы Диаграмма вариантов использования Вариант использования (прецедент) Актер Отношения (ассоциации, обобщения, включения, расширения) Примечание
