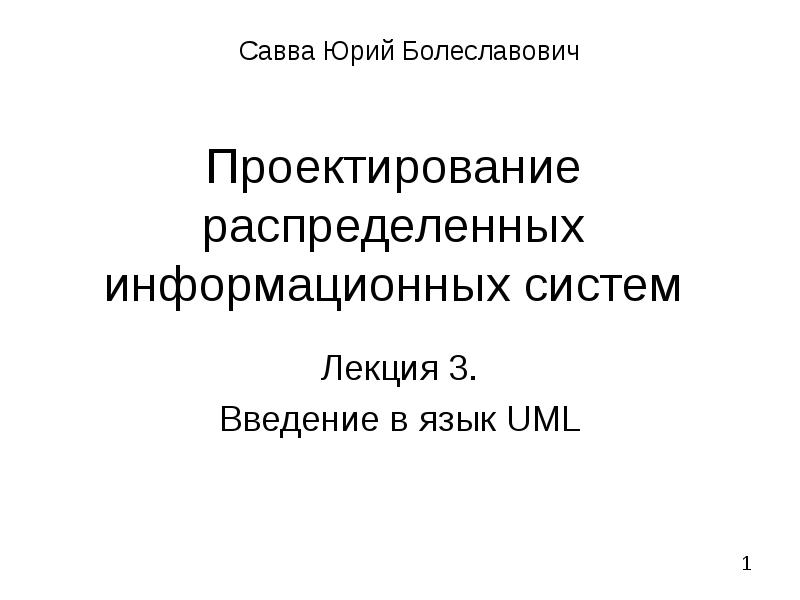

Слайд 1

Описание слайда:

Проектирование распределенных информационных систем Лекция 3. Введение в язык UML

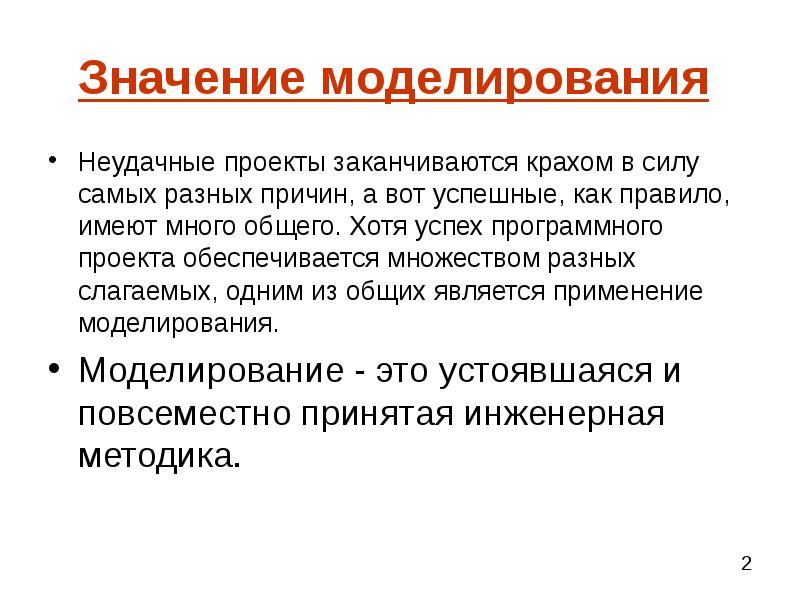

Слайд 2

Описание слайда:

Значение моделирования Неудачные проекты заканчиваются крахом в силу самых разных причин, а вот успешные, как правило, имеют много общего. Хотя успех программного проекта обеспечивается множеством разных слагаемых, одним из общих является применение моделирования. Моделирование - это устоявшаяся и повсеместно принятая инженерная методика.

Слайд 3

Описание слайда:

Итак, что же такое модель? Попросту говоря, она является упрощенным представлением реальности. Итак, что же такое модель? Попросту говоря, она является упрощенным представлением реальности. Модель - это чертеж системы: в нее может входить как детальный план, так и более абстрактное представление системы "с высоты птичьего полета". Хорошая модель всегда включает элементы, существенно влияющие на результат, и не включает те, которые малозначимы на данном уровне абстракции. Каждая система может быть описана с разных точек зрения, для чего используются различные модели, каждая из которых, следовательно, является семантически замкнутой абстракцией системы. Модель может быть структурной, подчеркивающей организацию системы, или поведенческой, то есть отражающей ее динамику.

Слайд 4

Описание слайда:

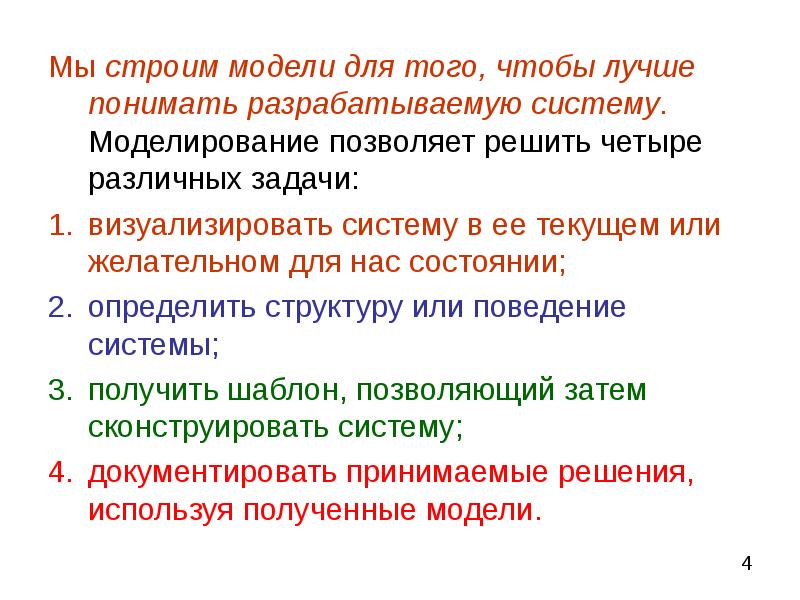

Мы строим модели для того, чтобы лучше понимать разрабатываемую систему. Моделирование позволяет решить четыре различных задачи: Мы строим модели для того, чтобы лучше понимать разрабатываемую систему. Моделирование позволяет решить четыре различных задачи: визуализировать систему в ее текущем или желательном для нас состоянии; определить структуру или поведение системы; получить шаблон, позволяющий затем сконструировать систему; документировать принимаемые решения, используя полученные модели.

Слайд 5

Описание слайда:

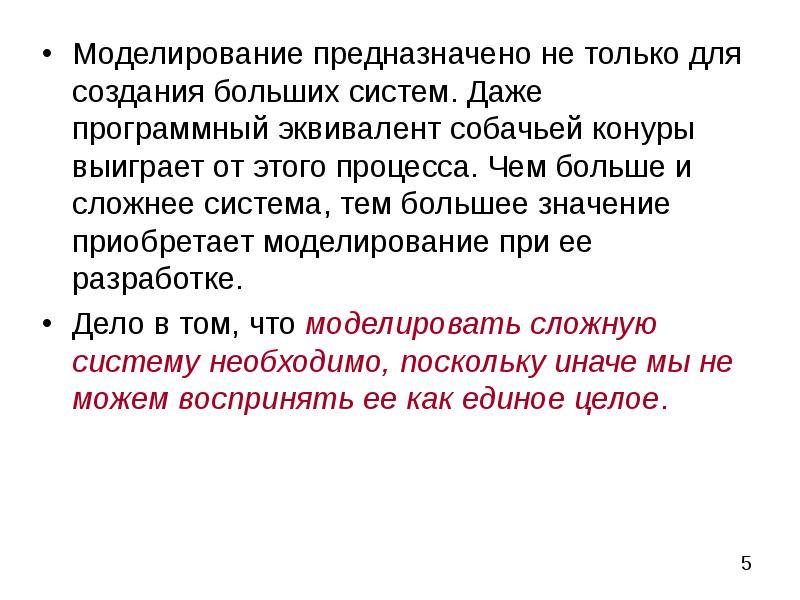

Моделирование предназначено не только для создания больших систем. Даже программный эквивалент собачьей конуры выиграет от этого процесса. Чем больше и сложнее система, тем большее значение приобретает моделирование при ее разработке. Моделирование предназначено не только для создания больших систем. Даже программный эквивалент собачьей конуры выиграет от этого процесса. Чем больше и сложнее система, тем большее значение приобретает моделирование при ее разработке. Дело в том, что моделировать сложную систему необходимо, поскольку иначе мы не можем воспринять ее как единое целое.

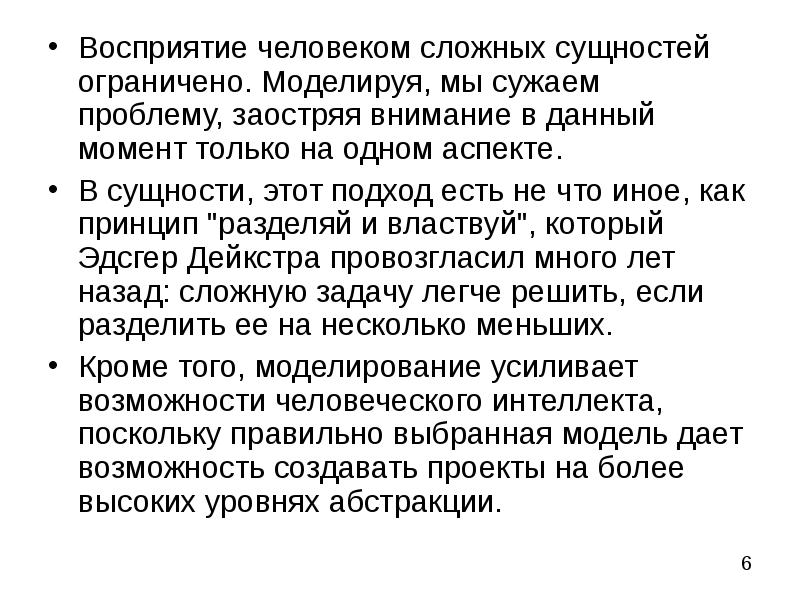

Слайд 6

Описание слайда:

Восприятие человеком сложных сущностей ограничено. Моделируя, мы сужаем проблему, заостряя внимание в данный момент только на одном аспекте. Восприятие человеком сложных сущностей ограничено. Моделируя, мы сужаем проблему, заостряя внимание в данный момент только на одном аспекте. В сущности, этот подход есть не что иное, как принцип "разделяй и властвуй", который Эдсгер Дейкстра провозгласил много лет назад: сложную задачу легче решить, если разделить ее на несколько меньших. Кроме того, моделирование усиливает возможности человеческого интеллекта, поскольку правильно выбранная модель дает возможность создавать проекты на более высоких уровнях абстракции.

Слайд 7

Описание слайда:

Сказать, что моделирование имеет смысл, еще не означает, что оно абсолютно необходимо. Сказать, что моделирование имеет смысл, еще не означает, что оно абсолютно необходимо. И действительно, многие исследования показывают, что в большинстве компаний, разрабатывающих программное обеспечение, моделирование применяют редко или вовсе не применяют. Чем проще проект, тем менее вероятно, что в нем будет использовано формальное моделирование. Ключевое слово здесь - "формальное".

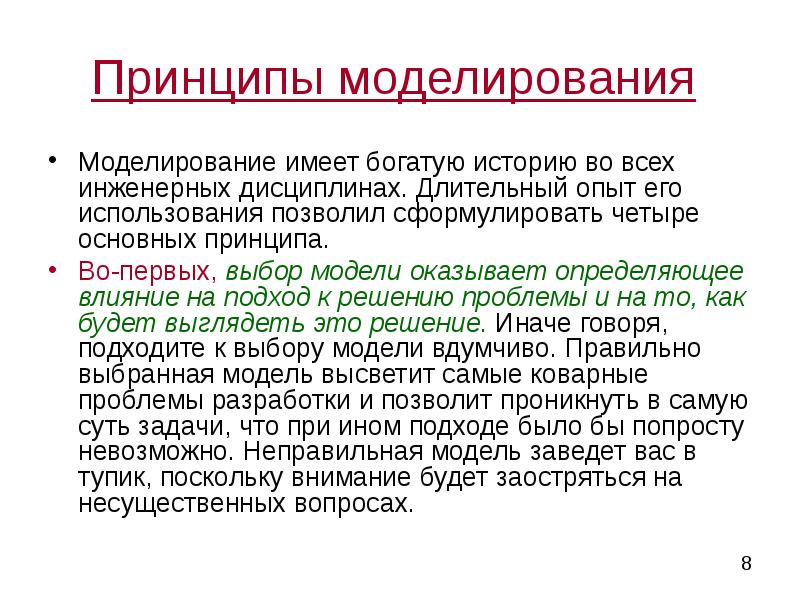

Слайд 8

Описание слайда:

Принципы моделирования Моделирование имеет богатую историю во всех инженерных дисциплинах. Длительный опыт его использования позволил сформулировать четыре основных принципа. Во-первых, выбор модели оказывает определяющее влияние на подход к решению проблемы и на то, как будет выглядеть это решение. Иначе говоря, подходите к выбору модели вдумчиво. Правильно выбранная модель высветит самые коварные проблемы разработки и позволит проникнуть в самую суть задачи, что при ином подходе было бы попросту невозможно. Неправильная модель заведет вас в тупик, поскольку внимание будет заостряться на несущественных вопросах.

Слайд 9

Описание слайда:

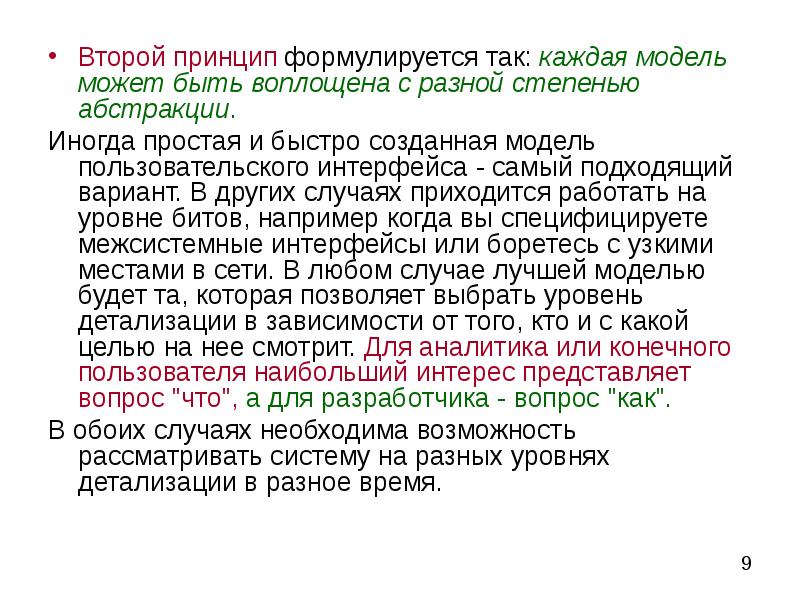

Второй принцип формулируется так: каждая модель может быть воплощена с разной степенью абстракции. Второй принцип формулируется так: каждая модель может быть воплощена с разной степенью абстракции. Иногда простая и быстро созданная модель пользовательского интерфейса - самый подходящий вариант. В других случаях приходится работать на уровне битов, например когда вы специфицируете межсистемные интерфейсы или боретесь с узкими местами в сети. В любом случае лучшей моделью будет та, которая позволяет выбрать уровень детализации в зависимости от того, кто и с какой целью на нее смотрит. Для аналитика или конечного пользователя наибольший интерес представляет вопрос "что", а для разработчика - вопрос "как". В обоих случаях необходима возможность рассматривать систему на разных уровнях детализации в разное время.

Слайд 10

Описание слайда:

Третий принцип: лучшие модели - те, что ближе к реальности. Третий принцип: лучшие модели - те, что ближе к реальности. Говоря о программном обеспечении, можно сказать, что "ахиллесова пята" структурного анализа - несоответствие принятой в нем модели и модели системного проекта. Если этот разрыв не будет устранен, то поведение созданной системы с течением времени начнет все больше отличаться от задуманного. При объектно-ориентированном подходе можно объединить все почти независимые представления системы в единое семантическое целое.

Слайд 11

Описание слайда:

Четвертый принцип заключается в том, что нельзя ограничиваться созданием только одной модели.Наилучший подход при разработке любой нетривиальной системы - использовать совокупность нескольких моделей, почти независимых друг от друга. Четвертый принцип заключается в том, что нельзя ограничиваться созданием только одной модели.Наилучший подход при разработке любой нетривиальной системы - использовать совокупность нескольких моделей, почти независимых друг от друга. Ключевым определением здесь является "почти независимые". В данном контексте оно означает, что модели могут создаваться и изучаться по отдельности, но вместе с тем остаются взаимосвязанными. Например, можно изучать только схемы электропроводки проектируемого здания, но при этом наложить их на поэтажный план пола и даже рассмотреть совместно с прокладкой труб на схеме водоснабжения.

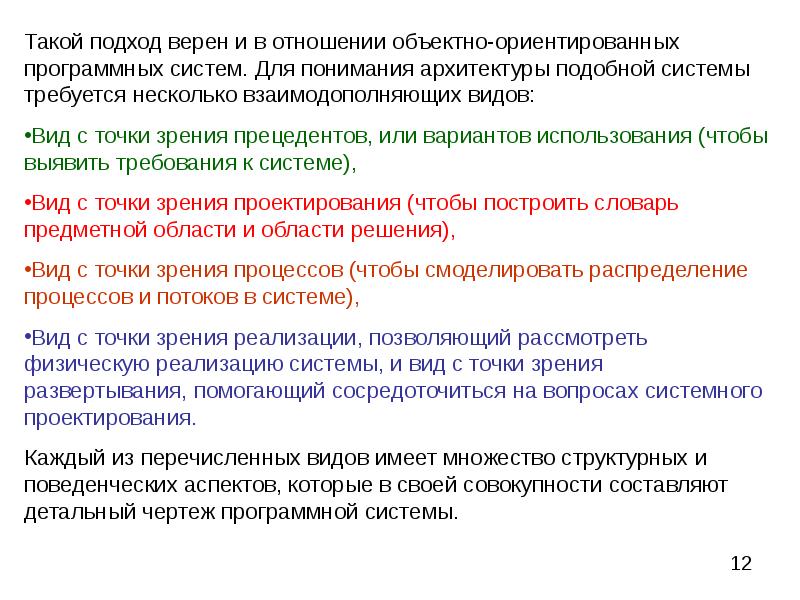

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

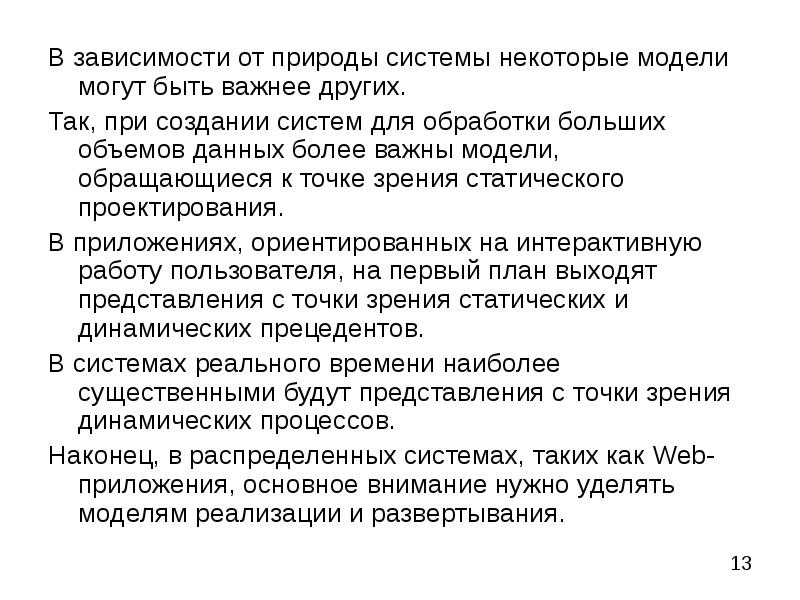

В зависимости от природы системы некоторые модели могут быть важнее других. В зависимости от природы системы некоторые модели могут быть важнее других. Так, при создании систем для обработки больших объемов данных более важны модели, обращающиеся к точке зрения статического проектирования. В приложениях, ориентированных на интерактивную работу пользователя, на первый план выходят представления с точки зрения статических и динамических прецедентов. В системах реального времени наиболее существенными будут представления с точки зрения динамических процессов. Наконец, в распределенных системах, таких как Web-приложения, основное внимание нужно уделять моделям реализации и развертывания.

Слайд 14

Описание слайда:

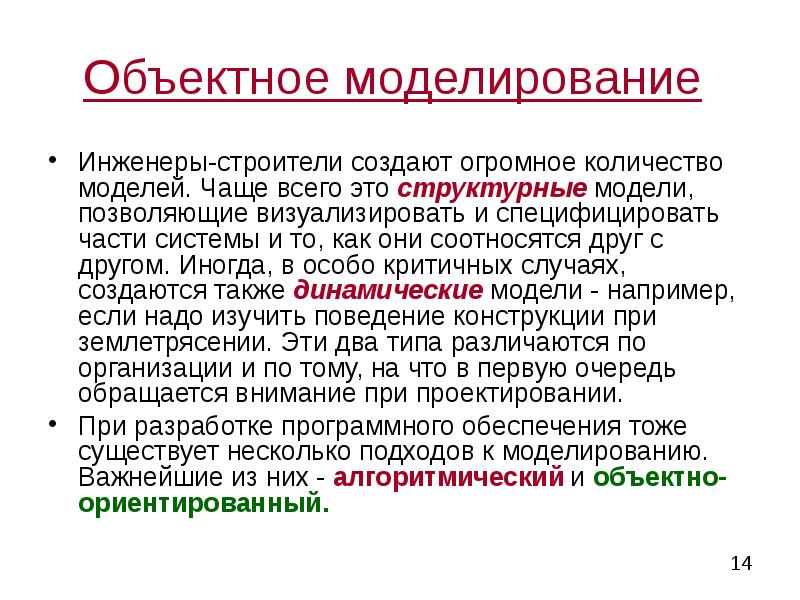

Объектное моделирование Инженеры-строители создают огромное количество моделей. Чаще всего это структурные модели, позволяющие визуализировать и специфицировать части системы и то, как они соотносятся друг с другом. Иногда, в особо критичных случаях, создаются также динамические модели - например, если надо изучить поведение конструкции при землетрясении. Эти два типа различаются по организации и по тому, на что в первую очередь обращается внимание при проектировании. При разработке программного обеспечения тоже существует несколько подходов к моделированию. Важнейшие из них - алгоритмический и объектно-ориентированный.

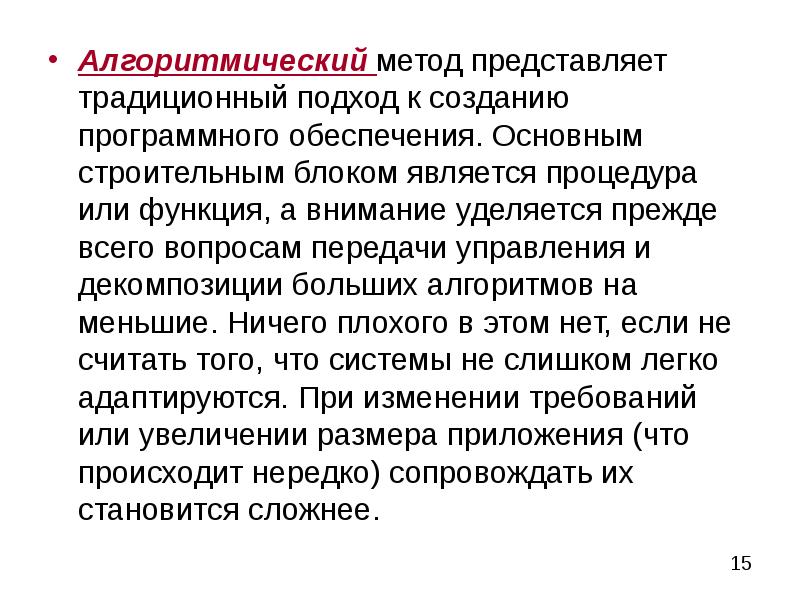

Слайд 15

Описание слайда:

Алгоритмический метод представляет традиционный подход к созданию программного обеспечения. Основным строительным блоком является процедура или функция, а внимание уделяется прежде всего вопросам передачи управления и декомпозиции больших алгоритмов на меньшие. Ничего плохого в этом нет, если не считать того, что системы не слишком легко адаптируются. При изменении требований или увеличении размера приложения (что происходит нередко) сопровождать их становится сложнее. Алгоритмический метод представляет традиционный подход к созданию программного обеспечения. Основным строительным блоком является процедура или функция, а внимание уделяется прежде всего вопросам передачи управления и декомпозиции больших алгоритмов на меньшие. Ничего плохого в этом нет, если не считать того, что системы не слишком легко адаптируются. При изменении требований или увеличении размера приложения (что происходит нередко) сопровождать их становится сложнее.

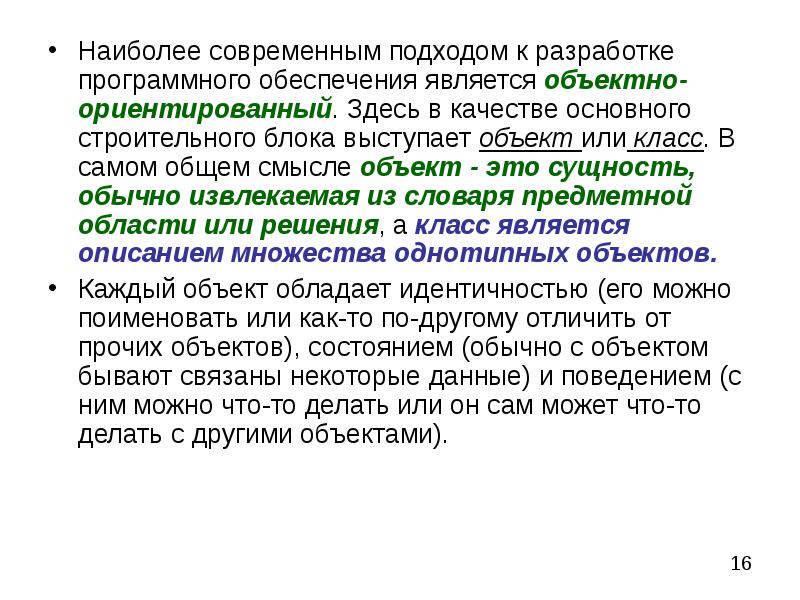

Слайд 16

Описание слайда:

Наиболее современным подходом к разработке программного обеспечения является объектно-ориентированный. Здесь в качестве основного строительного блока выступает объект или класс. В самом общем смысле объект - это сущность, обычно извлекаемая из словаря предметной области или решения, а класс является описанием множества однотипных объектов. Наиболее современным подходом к разработке программного обеспечения является объектно-ориентированный. Здесь в качестве основного строительного блока выступает объект или класс. В самом общем смысле объект - это сущность, обычно извлекаемая из словаря предметной области или решения, а класс является описанием множества однотипных объектов. Каждый объект обладает идентичностью (его можно поименовать или как-то по-другому отличить от прочих объектов), состоянием (обычно с объектом бывают связаны некоторые данные) и поведением (с ним можно что-то делать или он сам может что-то делать с другими объектами).

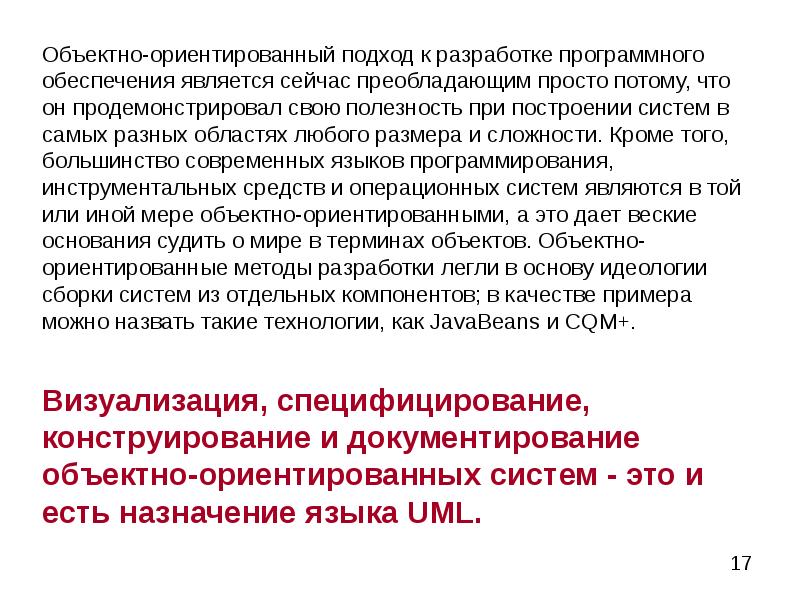

Слайд 17

Описание слайда:

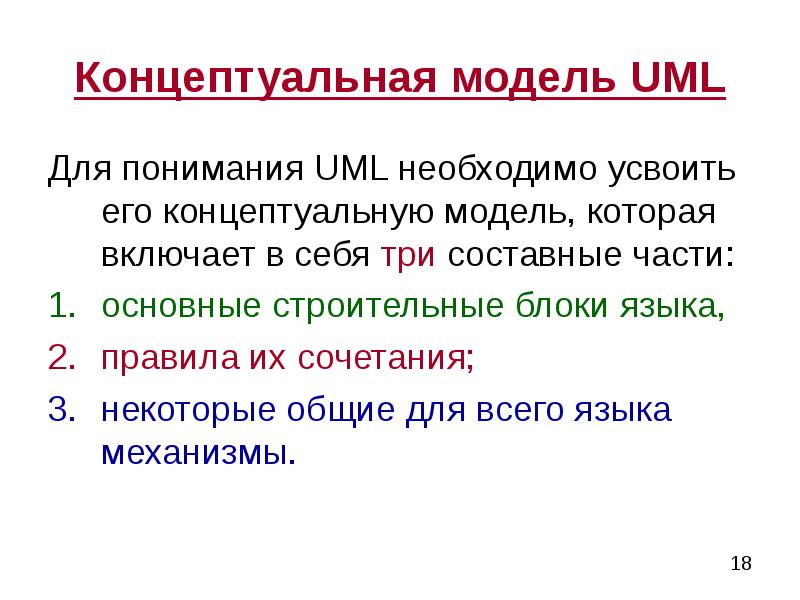

Слайд 18

Описание слайда:

Концептуальная модель UML Для понимания UML необходимо усвоить его концептуальную модель, которая включает в себя три составные части: основные строительные блоки языка, правила их сочетания; некоторые общие для всего языка механизмы.

Слайд 19

Описание слайда:

Строительные блоки UML Словарь языка UML включает три вида строительных блоков: сущности отношения; диаграммы. Сущности - это абстракции, являющиеся основными элементами модели. Отношения связывают различные сущности. Диаграммы группируют представляющие интерес совокупности сущностей.

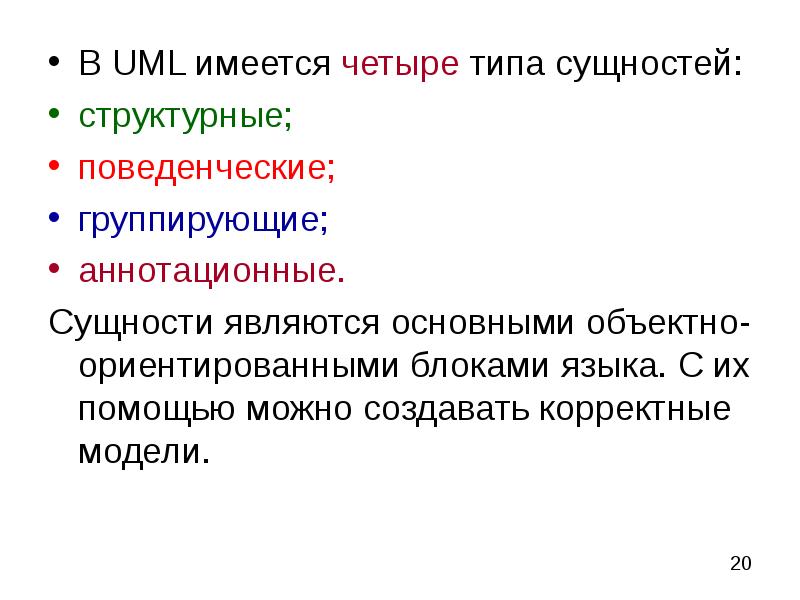

Слайд 20

Описание слайда:

В UML имеется четыре типа сущностей: В UML имеется четыре типа сущностей: структурные; поведенческие; группирующие; аннотационные. Сущности являются основными объектно-ориентированными блоками языка. С их помощью можно создавать корректные модели.

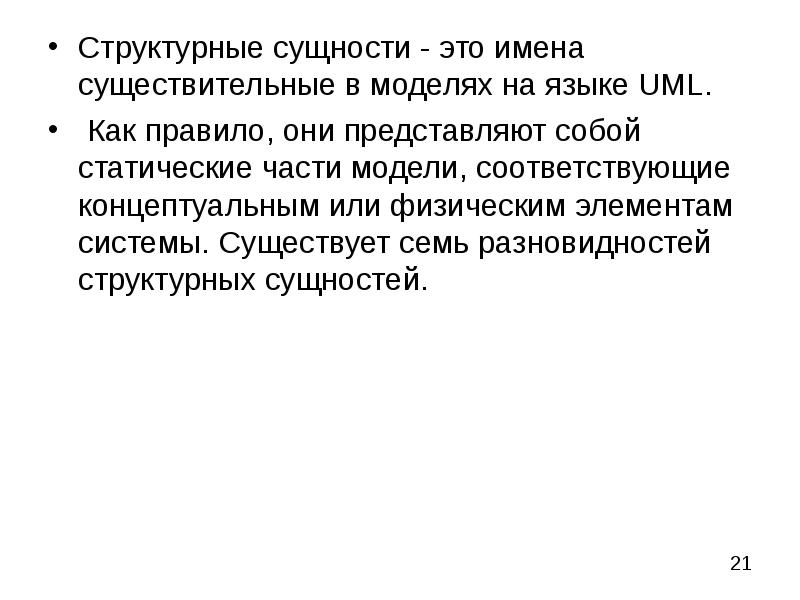

Слайд 21

Описание слайда:

Структурные сущности - это имена существительные в моделях на языке UML. Структурные сущности - это имена существительные в моделях на языке UML. Как правило, они представляют собой статические части модели, соответствующие концептуальным или физическим элементам системы. Существует семь разновидностей структурных сущностей.

Слайд 22

Описание слайда:

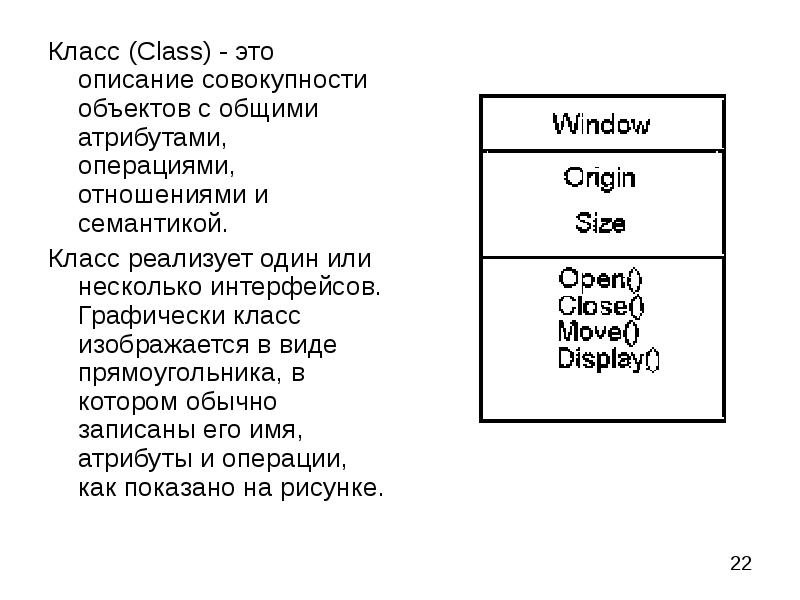

Класс (Class) - это описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Класс (Class) - это описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Класс реализует один или несколько интерфейсов. Графически класс изображается в виде прямоугольника, в котором обычно записаны его имя, атрибуты и операции, как показано на рисунке.

Слайд 23

Описание слайда:

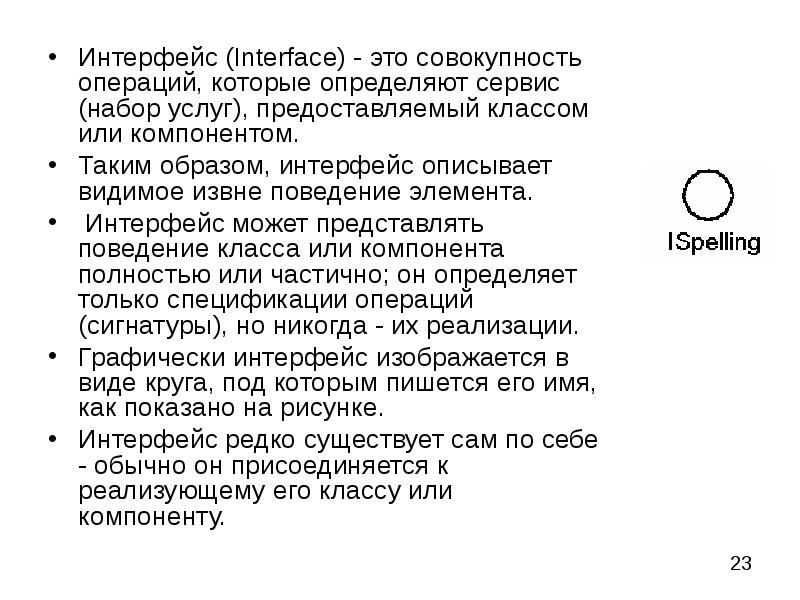

Интерфейс (Interface) - это совокупность операций, которые определяют сервис (набор услуг), предоставляемый классом или компонентом. Интерфейс (Interface) - это совокупность операций, которые определяют сервис (набор услуг), предоставляемый классом или компонентом. Таким образом, интерфейс описывает видимое извне поведение элемента. Интерфейс может представлять поведение класса или компонента полностью или частично; он определяет только спецификации операций (сигнатуры), но никогда - их реализации. Графически интерфейс изображается в виде круга, под которым пишется его имя, как показано на рисунке. Интерфейс редко существует сам по себе - обычно он присоединяется к реализующему его классу или компоненту.

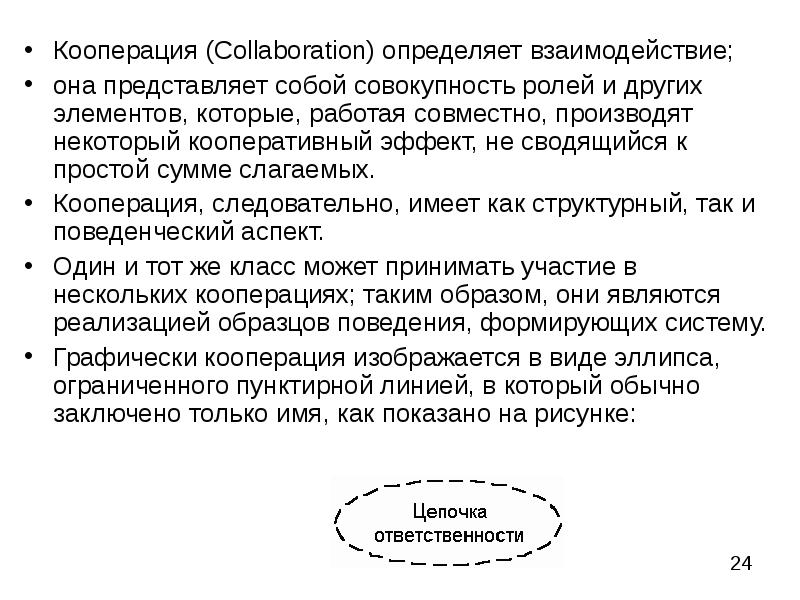

Слайд 24

Описание слайда:

Кооперация (Collaboration) определяет взаимодействие; Кооперация (Collaboration) определяет взаимодействие; она представляет собой совокупность ролей и других элементов, которые, работая совместно, производят некоторый кооперативный эффект, не сводящийся к простой сумме слагаемых. Кооперация, следовательно, имеет как структурный, так и поведенческий аспект. Один и тот же класс может принимать участие в нескольких кооперациях; таким образом, они являются реализацией образцов поведения, формирующих систему. Графически кооперация изображается в виде эллипса, ограниченного пунктирной линией, в который обычно заключено только имя, как показано на рисунке:

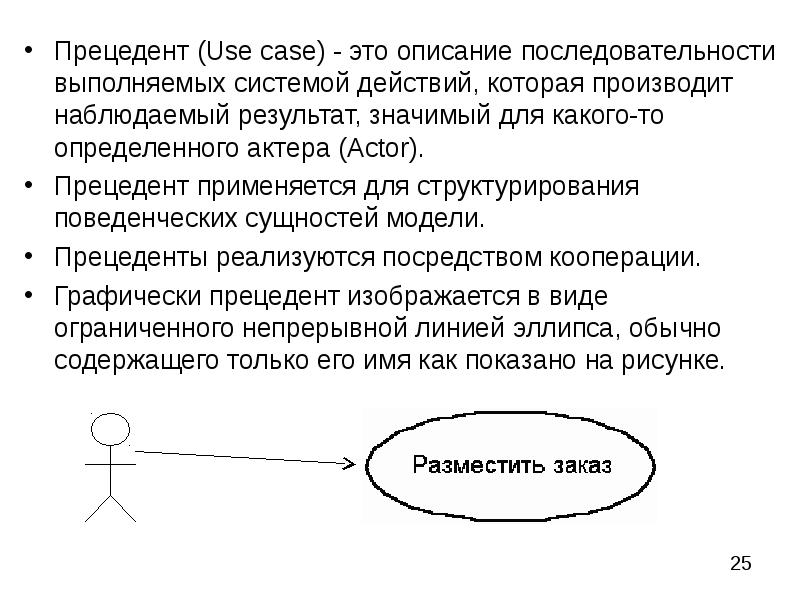

Слайд 25

Описание слайда:

Прецедент (Use case) - это описание последовательности выполняемых системой действий, которая производит наблюдаемый результат, значимый для какого-то определенного актера (Actor). Прецедент (Use case) - это описание последовательности выполняемых системой действий, которая производит наблюдаемый результат, значимый для какого-то определенного актера (Actor). Прецедент применяется для структурирования поведенческих сущностей модели. Прецеденты реализуются посредством кооперации. Графически прецедент изображается в виде ограниченного непрерывной линией эллипса, обычно содержащего только его имя как показано на рисунке.

Слайд 26

Описание слайда:

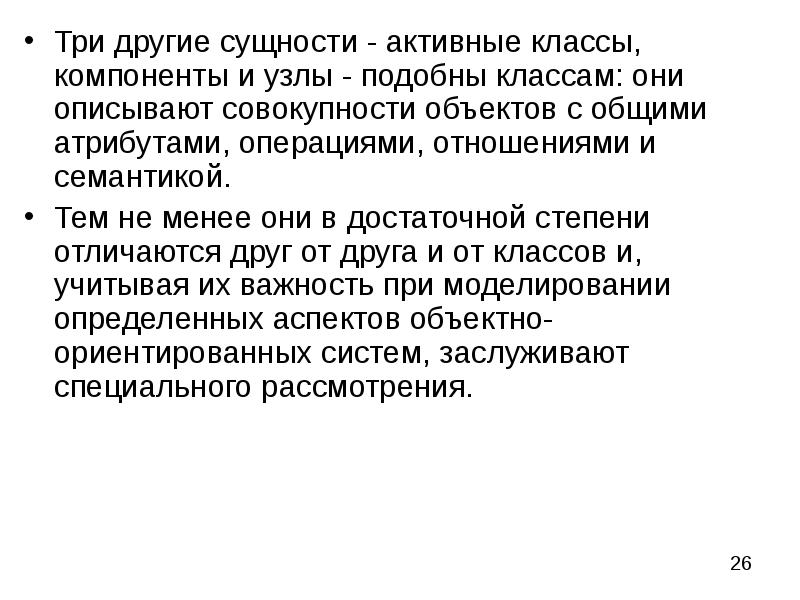

Три другие сущности - активные классы, компоненты и узлы - подобны классам: они описывают совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Три другие сущности - активные классы, компоненты и узлы - подобны классам: они описывают совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Тем не менее они в достаточной степени отличаются друг от друга и от классов и, учитывая их важность при моделировании определенных аспектов объектно-ориентированных систем, заслуживают специального рассмотрения.

Слайд 27

Описание слайда:

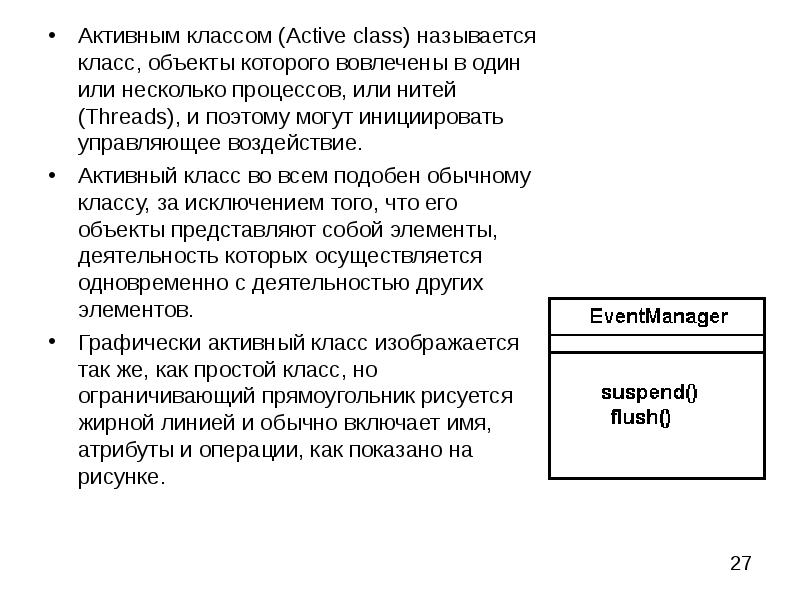

Активным классом (Active class) называется класс, объекты которого вовлечены в один или несколько процессов, или нитей (Threads), и поэтому могут инициировать управляющее воздействие. Активным классом (Active class) называется класс, объекты которого вовлечены в один или несколько процессов, или нитей (Threads), и поэтому могут инициировать управляющее воздействие. Активный класс во всем подобен обычному классу, за исключением того, что его объекты представляют собой элементы, деятельность которых осуществляется одновременно с деятельностью других элементов. Графически активный класс изображается так же, как простой класс, но ограничивающий прямоугольник рисуется жирной линией и обычно включает имя, атрибуты и операции, как показано на рисунке.

Слайд 28

Описание слайда:

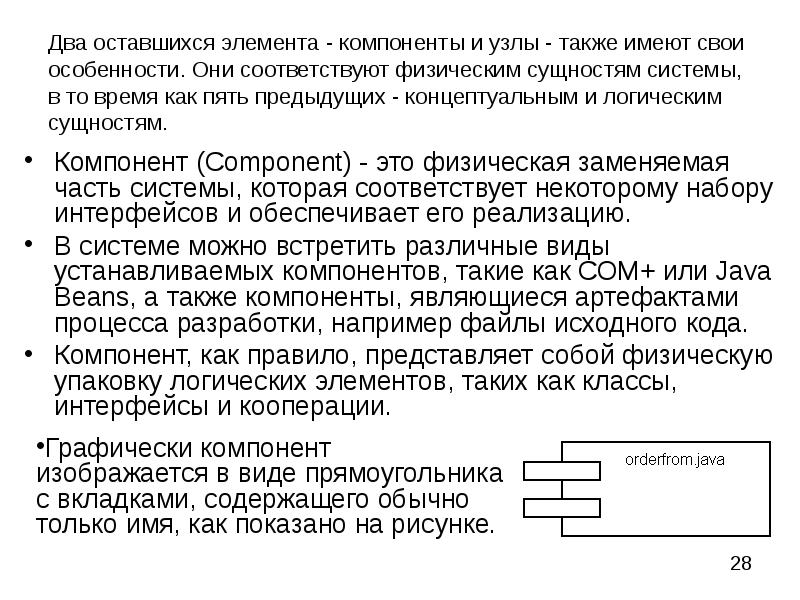

Два оставшихся элемента - компоненты и узлы - также имеют свои особенности. Они соответствуют физическим сущностям системы, в то время как пять предыдущих - концептуальным и логическим сущностям. Компонент (Component) - это физическая заменяемая часть системы, которая соответствует некоторому набору интерфейсов и обеспечивает его реализацию. В системе можно встретить различные виды устанавливаемых компонентов, такие как СОМ+ или Java Beans, а также компоненты, являющиеся артефактами процесса разработки, например файлы исходного кода. Компонент, как правило, представляет собой физическую упаковку логических элементов, таких как классы, интерфейсы и кооперации.

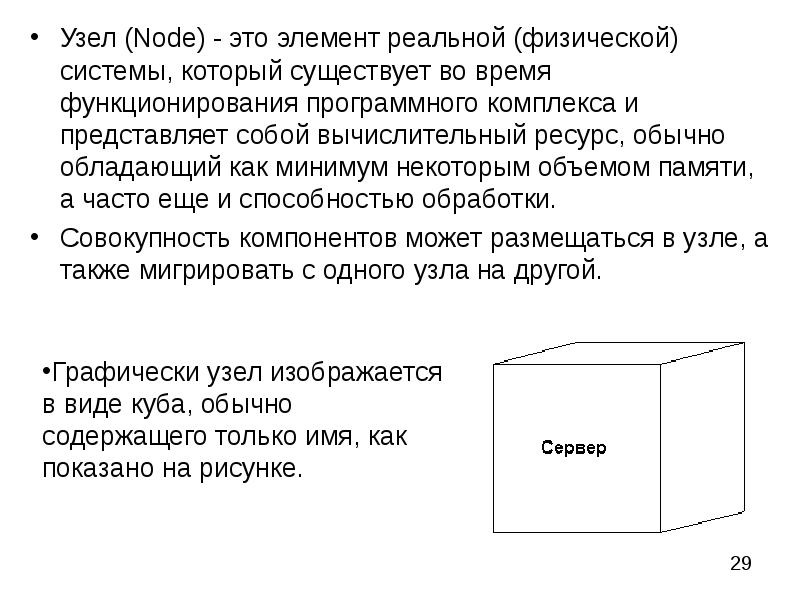

Слайд 29

Описание слайда:

Узел (Node) - это элемент реальной (физической) системы, который существует во время функционирования программного комплекса и представляет собой вычислительный ресурс, обычно обладающий как минимум некоторым объемом памяти, а часто еще и способностью обработки. Узел (Node) - это элемент реальной (физической) системы, который существует во время функционирования программного комплекса и представляет собой вычислительный ресурс, обычно обладающий как минимум некоторым объемом памяти, а часто еще и способностью обработки. Совокупность компонентов может размещаться в узле, а также мигрировать с одного узла на другой.

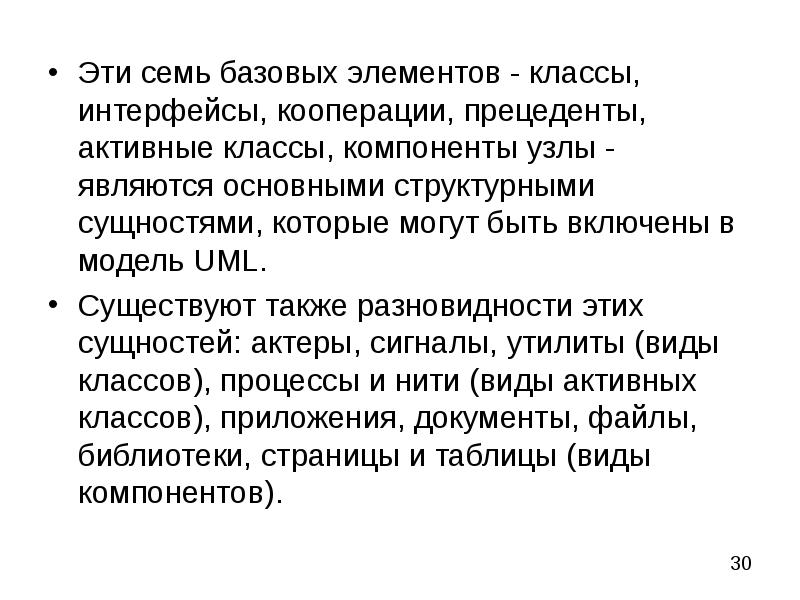

Слайд 30

Описание слайда:

Эти семь базовых элементов - классы, интерфейсы, кооперации, прецеденты, активные классы, компоненты узлы - являются основными структурными сущностями, которые могут быть включены в модель UML. Эти семь базовых элементов - классы, интерфейсы, кооперации, прецеденты, активные классы, компоненты узлы - являются основными структурными сущностями, которые могут быть включены в модель UML. Существуют также разновидности этих сущностей: актеры, сигналы, утилиты (виды классов), процессы и нити (виды активных классов), приложения, документы, файлы, библиотеки, страницы и таблицы (виды компонентов).

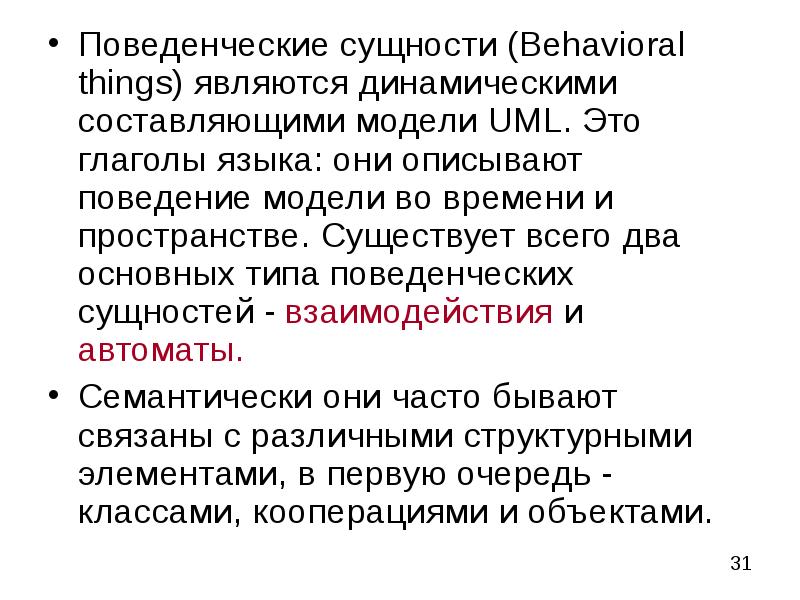

Слайд 31

Описание слайда:

Поведенческие сущности (Behavioral things) являются динамическими составляющими модели UML. Это глаголы языка: они описывают поведение модели во времени и пространстве. Существует всего два основных типа поведенческих сущностей - взаимодействия и автоматы. Поведенческие сущности (Behavioral things) являются динамическими составляющими модели UML. Это глаголы языка: они описывают поведение модели во времени и пространстве. Существует всего два основных типа поведенческих сущностей - взаимодействия и автоматы. Семантически они часто бывают связаны с различными структурными элементами, в первую очередь - классами, кооперациями и объектами.

Слайд 32

Описание слайда:

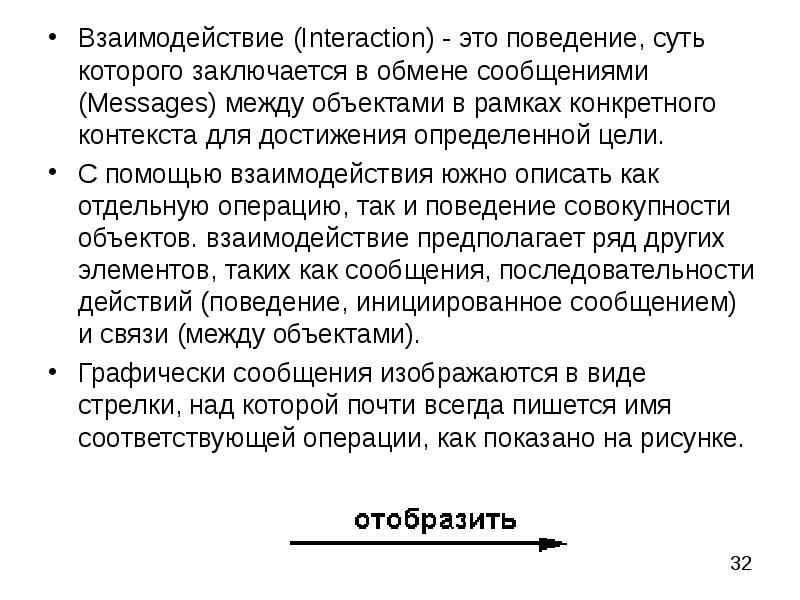

Взаимодействие (Interaction) - это поведение, суть которого заключается в обмене сообщениями (Messages) между объектами в рамках конкретного контекста для достижения определенной цели. Взаимодействие (Interaction) - это поведение, суть которого заключается в обмене сообщениями (Messages) между объектами в рамках конкретного контекста для достижения определенной цели. С помощью взаимодействия южно описать как отдельную операцию, так и поведение совокупности объектов. взаимодействие предполагает ряд других элементов, таких как сообщения, последовательности действий (поведение, инициированное сообщением) и связи (между объектами). Графически сообщения изображаются в виде стрелки, над которой почти всегда пишется имя соответствующей операции, как показано на рисунке.

Слайд 33

Описание слайда:

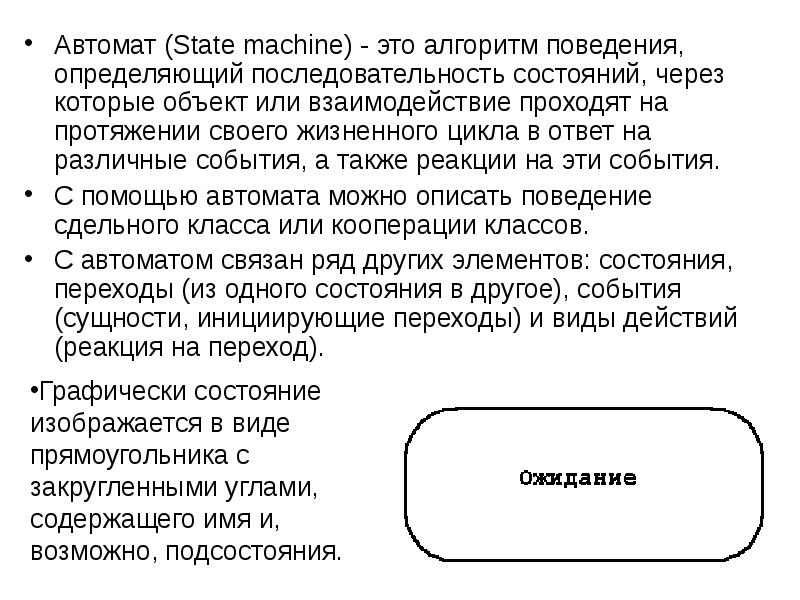

Автомат (State machine) - это алгоритм поведения, определяющий последовательность состояний, через которые объект или взаимодействие проходят на протяжении своего жизненного цикла в ответ на различные события, а также реакции на эти события. Автомат (State machine) - это алгоритм поведения, определяющий последовательность состояний, через которые объект или взаимодействие проходят на протяжении своего жизненного цикла в ответ на различные события, а также реакции на эти события. С помощью автомата можно описать поведение сдельного класса или кооперации классов. С автоматом связан ряд других элементов: состояния, переходы (из одного состояния в другое), события (сущности, инициирующие переходы) и виды действий (реакция на переход).

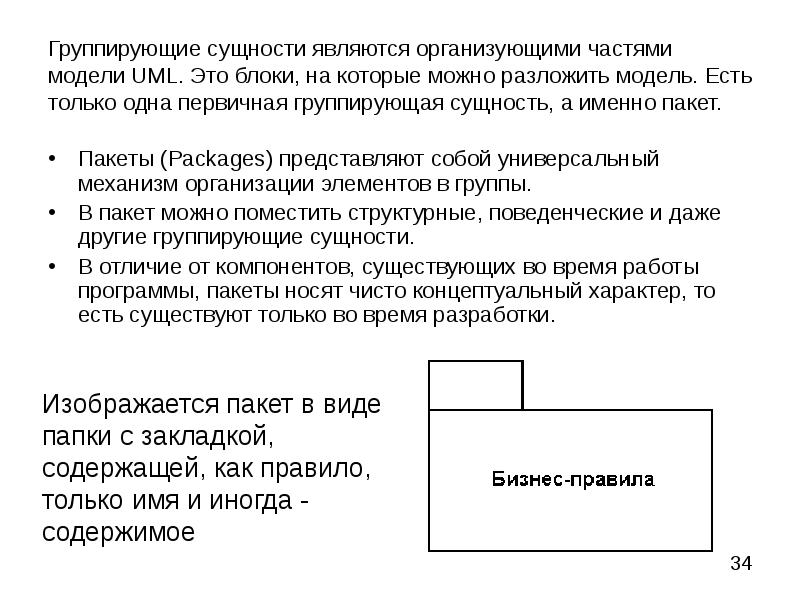

Слайд 34

Описание слайда:

Группирующие сущности являются организующими частями модели UML. Это блоки, на которые можно разложить модель. Есть только одна первичная группирующая сущность, а именно пакет. Пакеты (Packages) представляют собой универсальный механизм организации элементов в группы. В пакет можно поместить структурные, поведенческие и даже другие группирующие сущности. В отличие от компонентов, существующих во время работы программы, пакеты носят чисто концептуальный характер, то есть существуют только во время разработки.

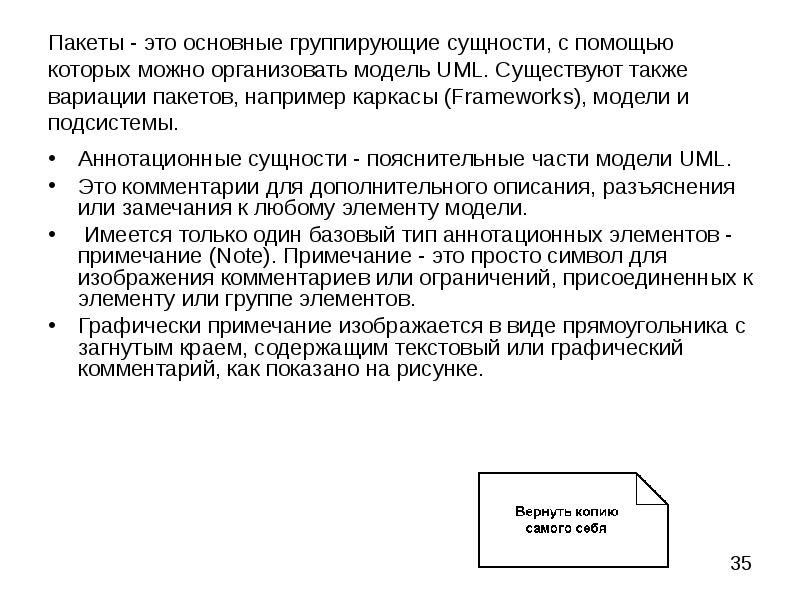

Слайд 35

Описание слайда:

Пакеты - это основные группирующие сущности, с помощью которых можно организовать модель UML. Существуют также вариации пакетов, например каркасы (Frameworks), модели и подсистемы. Аннотационные сущности - пояснительные части модели UML. Это комментарии для дополнительного описания, разъяснения или замечания к любому элементу модели. Имеется только один базовый тип аннотационных элементов - примечание (Note). Примечание - это просто символ для изображения комментариев или ограничений, присоединенных к элементу или группе элементов. Графически примечание изображается в виде прямоугольника с загнутым краем, содержащим текстовый или графический комментарий, как показано на рисунке.

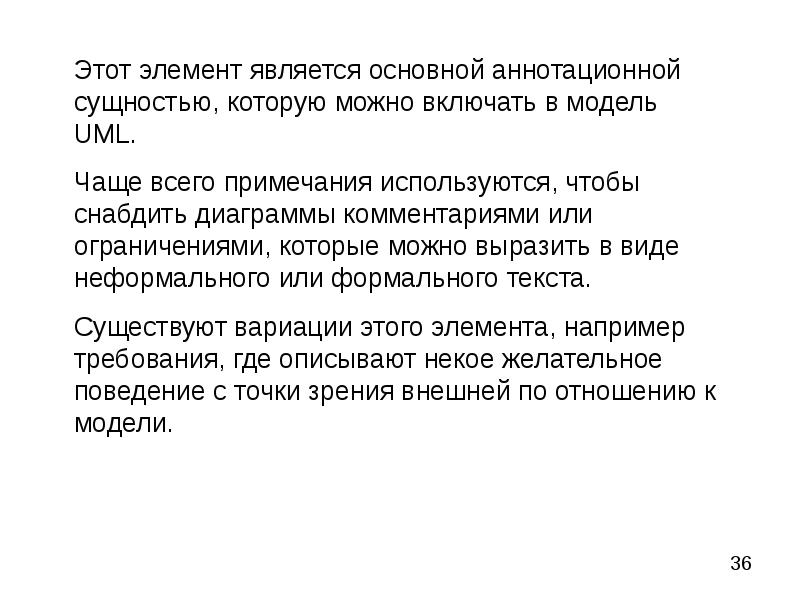

Слайд 36

Описание слайда:

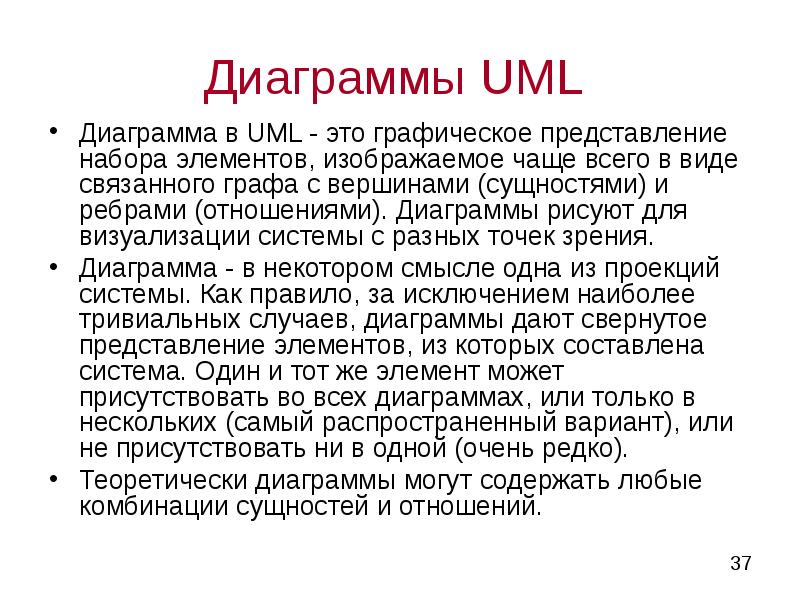

Слайд 37

Описание слайда:

Диаграммы UML Диаграмма в UML - это графическое представление набора элементов, изображаемое чаще всего в виде связанного графа с вершинами (сущностями) и ребрами (отношениями). Диаграммы рисуют для визуализации системы с разных точек зрения. Диаграмма - в некотором смысле одна из проекций системы. Как правило, за исключением наиболее тривиальных случаев, диаграммы дают свернутое представление элементов, из которых составлена система. Один и тот же элемент может присутствовать во всех диаграммах, или только в нескольких (самый распространенный вариант), или не присутствовать ни в одной (очень редко). Теоретически диаграммы могут содержать любые комбинации сущностей и отношений.

Слайд 38

Описание слайда:

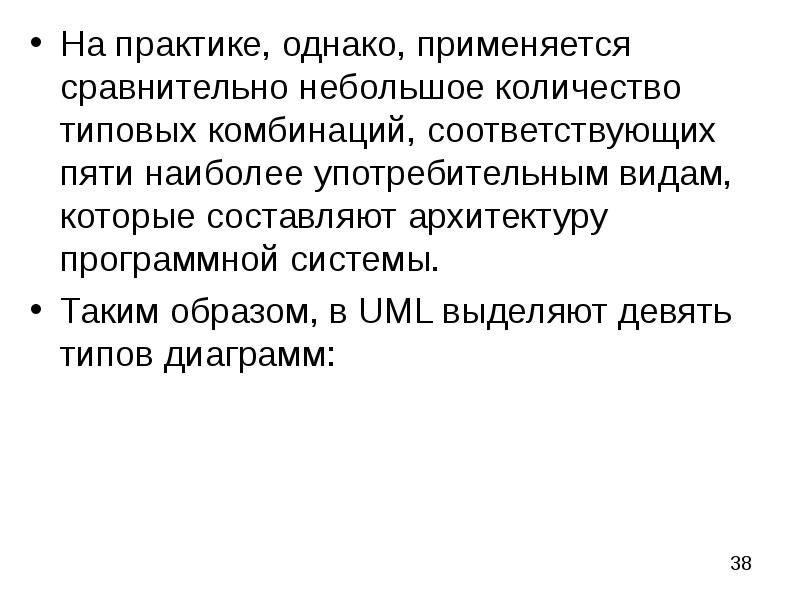

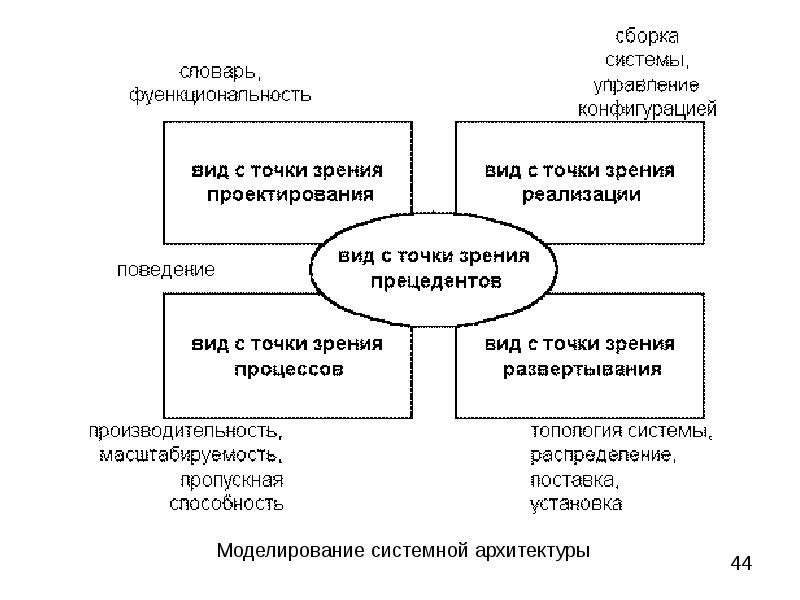

На практике, однако, применяется сравнительно небольшое количество типовых комбинаций, соответствующих пяти наиболее употребительным видам, которые составляют архитектуру программной системы. На практике, однако, применяется сравнительно небольшое количество типовых комбинаций, соответствующих пяти наиболее употребительным видам, которые составляют архитектуру программной системы. Таким образом, в UML выделяют девять типов диаграмм:

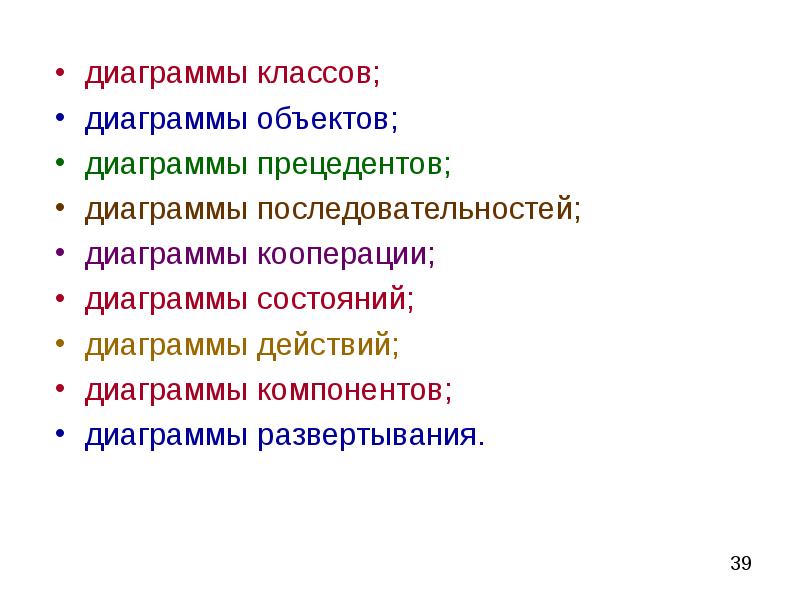

Слайд 39

Описание слайда:

диаграммы классов; диаграммы классов; диаграммы объектов; диаграммы прецедентов; диаграммы последовательностей; диаграммы кооперации; диаграммы состояний; диаграммы действий; диаграммы компонентов; диаграммы развертывания.

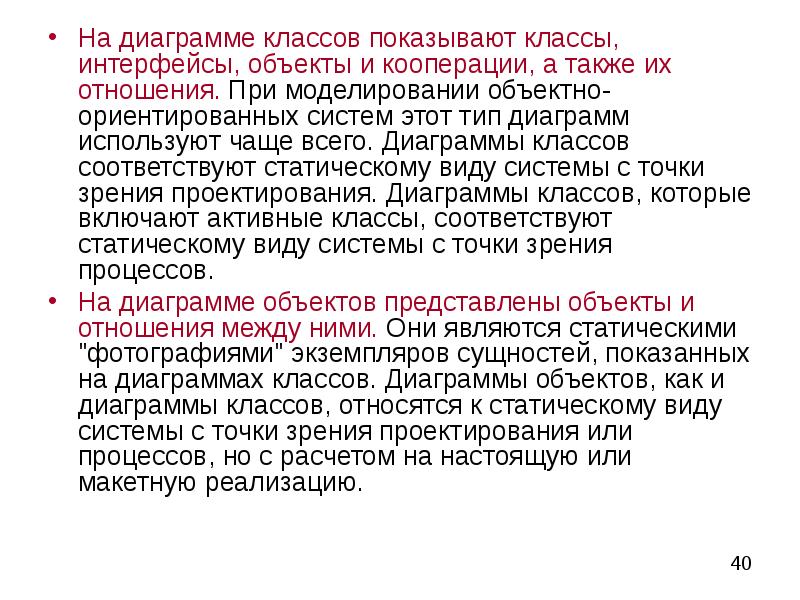

Слайд 40

Описание слайда:

На диаграмме классов показывают классы, интерфейсы, объекты и кооперации, а также их отношения. При моделировании объектно-ориентированных систем этот тип диаграмм используют чаще всего. Диаграммы классов соответствуют статическому виду системы с точки зрения проектирования. Диаграммы классов, которые включают активные классы, соответствуют статическому виду системы с точки зрения процессов. На диаграмме классов показывают классы, интерфейсы, объекты и кооперации, а также их отношения. При моделировании объектно-ориентированных систем этот тип диаграмм используют чаще всего. Диаграммы классов соответствуют статическому виду системы с точки зрения проектирования. Диаграммы классов, которые включают активные классы, соответствуют статическому виду системы с точки зрения процессов. На диаграмме объектов представлены объекты и отношения между ними. Они являются статическими "фотографиями" экземпляров сущностей, показанных на диаграммах классов. Диаграммы объектов, как и диаграммы классов, относятся к статическому виду системы с точки зрения проектирования или процессов, но с расчетом на настоящую или макетную реализацию.

Слайд 41

Описание слайда:

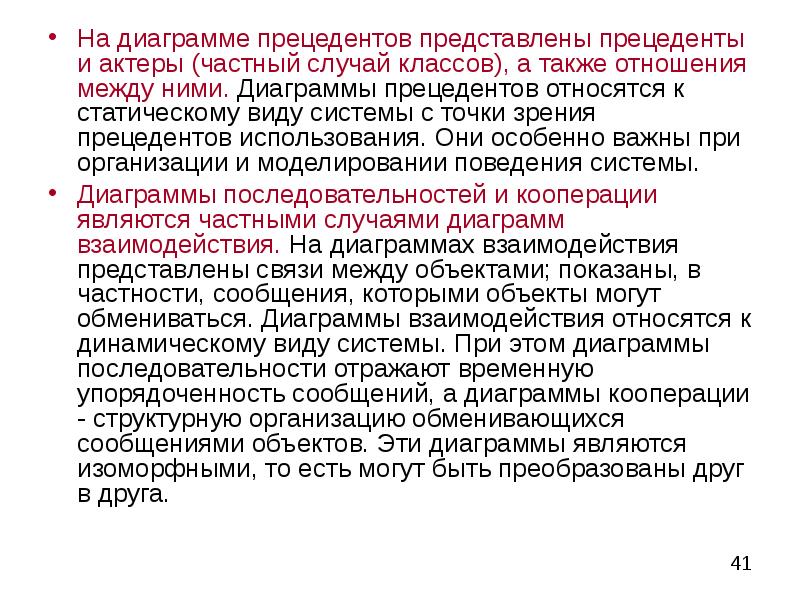

На диаграмме прецедентов представлены прецеденты и актеры (частный случай классов), а также отношения между ними. Диаграммы прецедентов относятся к статическому виду системы с точки зрения прецедентов использования. Они особенно важны при организации и моделировании поведения системы. На диаграмме прецедентов представлены прецеденты и актеры (частный случай классов), а также отношения между ними. Диаграммы прецедентов относятся к статическому виду системы с точки зрения прецедентов использования. Они особенно важны при организации и моделировании поведения системы. Диаграммы последовательностей и кооперации являются частными случаями диаграмм взаимодействия. На диаграммах взаимодействия представлены связи между объектами; показаны, в частности, сообщения, которыми объекты могут обмениваться. Диаграммы взаимодействия относятся к динамическому виду системы. При этом диаграммы последовательности отражают временную упорядоченность сообщений, а диаграммы кооперации - структурную организацию обменивающихся сообщениями объектов. Эти диаграммы являются изоморфными, то есть могут быть преобразованы друг в друга.

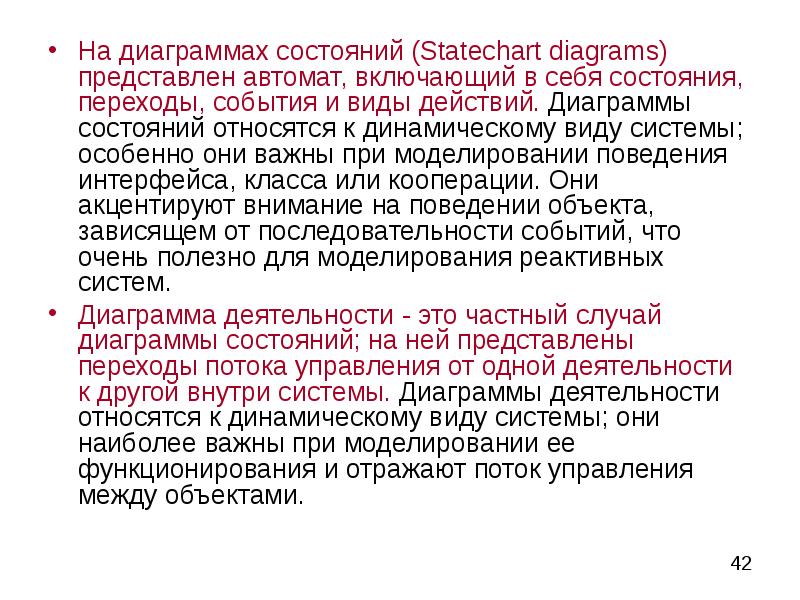

Слайд 42

Описание слайда:

На диаграммах состояний (Statechart diagrams) представлен автомат, включающий в себя состояния, переходы, события и виды действий. Диаграммы состояний относятся к динамическому виду системы; особенно они важны при моделировании поведения интерфейса, класса или кооперации. Они акцентируют внимание на поведении объекта, зависящем от последовательности событий, что очень полезно для моделирования реактивных систем. На диаграммах состояний (Statechart diagrams) представлен автомат, включающий в себя состояния, переходы, события и виды действий. Диаграммы состояний относятся к динамическому виду системы; особенно они важны при моделировании поведения интерфейса, класса или кооперации. Они акцентируют внимание на поведении объекта, зависящем от последовательности событий, что очень полезно для моделирования реактивных систем. Диаграмма деятельности - это частный случай диаграммы состояний; на ней представлены переходы потока управления от одной деятельности к другой внутри системы. Диаграммы деятельности относятся к динамическому виду системы; они наиболее важны при моделировании ее функционирования и отражают поток управления между объектами.

Слайд 43

Описание слайда:

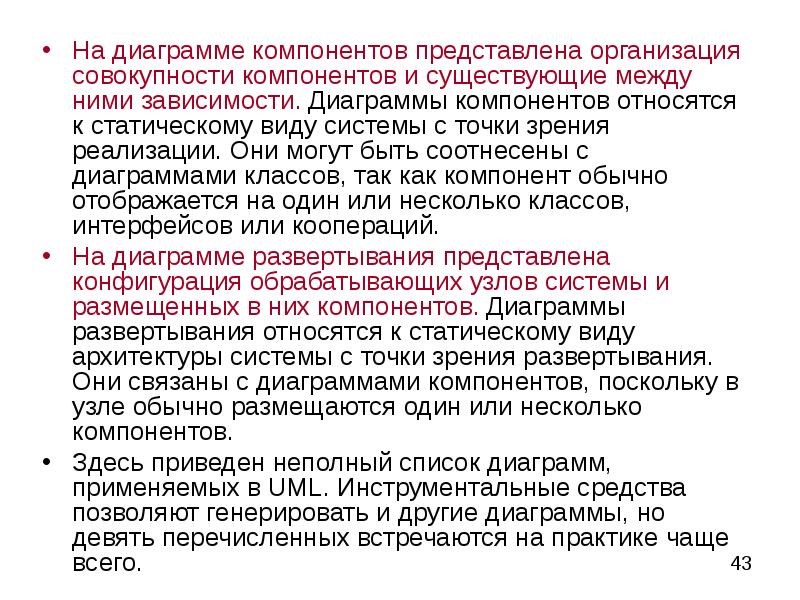

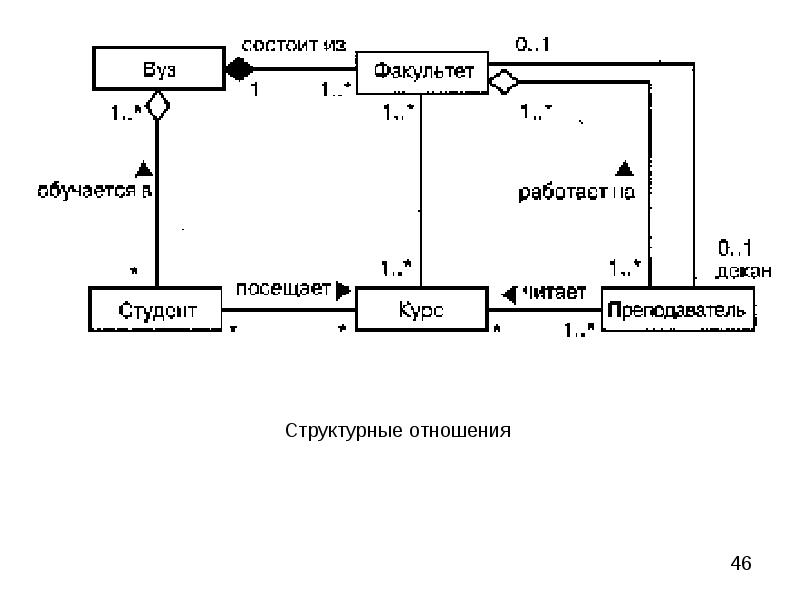

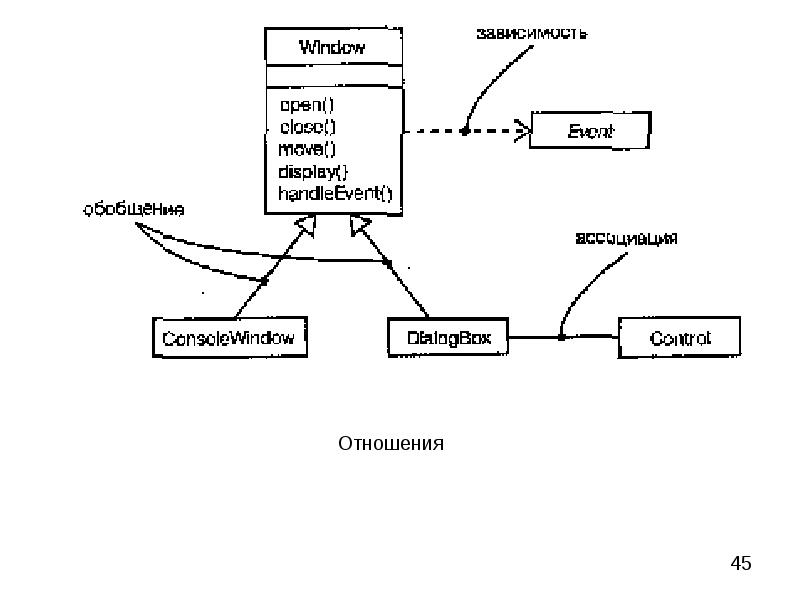

На диаграмме компонентов представлена организация совокупности компонентов и существующие между ними зависимости. Диаграммы компонентов относятся к статическому виду системы с точки зрения реализации. Они могут быть соотнесены с диаграммами классов, так как компонент обычно отображается на один или несколько классов, интерфейсов или коопераций. На диаграмме компонентов представлена организация совокупности компонентов и существующие между ними зависимости. Диаграммы компонентов относятся к статическому виду системы с точки зрения реализации. Они могут быть соотнесены с диаграммами классов, так как компонент обычно отображается на один или несколько классов, интерфейсов или коопераций. На диаграмме развертывания представлена конфигурация обрабатывающих узлов системы и размещенных в них компонентов. Диаграммы развертывания относятся к статическому виду архитектуры системы с точки зрения развертывания. Они связаны с диаграммами компонентов, поскольку в узле обычно размещаются один или несколько компонентов. Здесь приведен неполный список диаграмм, применяемых в UML. Инструментальные средства позволяют генерировать и другие диаграммы, но девять перечисленных встречаются на практике чаще всего.
