Слайд 1

Описание слайда:

Язык UML (часть 2) Отвагин Алексей Владимирович, доцент каф. ЭВМ, к.т.н., а. 505-5

Слайд 2

Описание слайда:

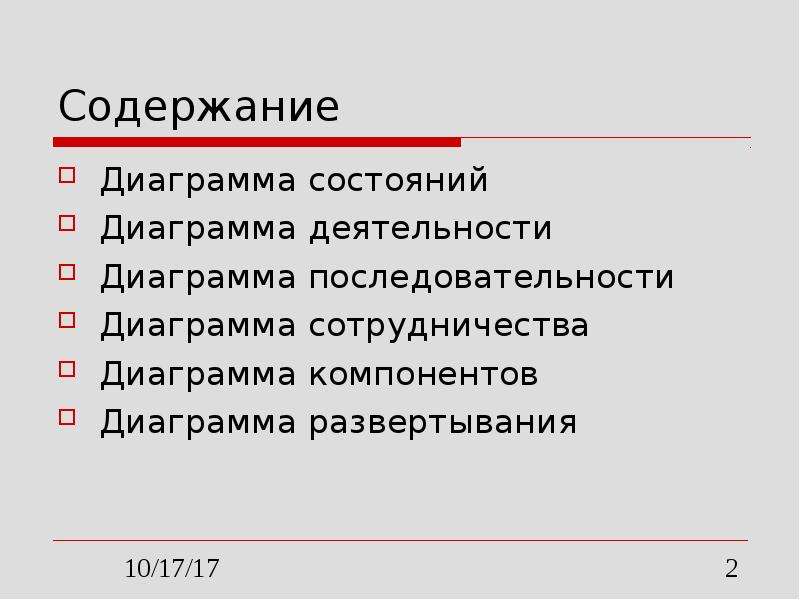

Содержание Диаграмма состояний Диаграмма деятельности Диаграмма последовательности Диаграмма сотрудничества Диаграмма компонентов Диаграмма развертывания

Слайд 3

Описание слайда:

Диаграммы состояний Определяют поведение системы или модуля Поведенческие модели – определяют жизненный цикл объекта Протокольные модели – определят переход состояний в абстрактных объектах, например, в интерфейсах или портах

Слайд 4

Описание слайда:

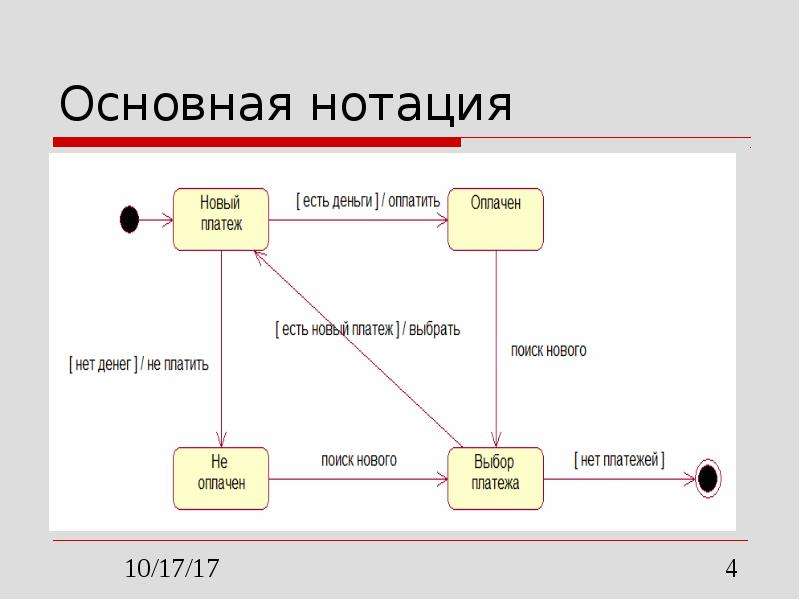

Основная нотация

Слайд 5

Описание слайда:

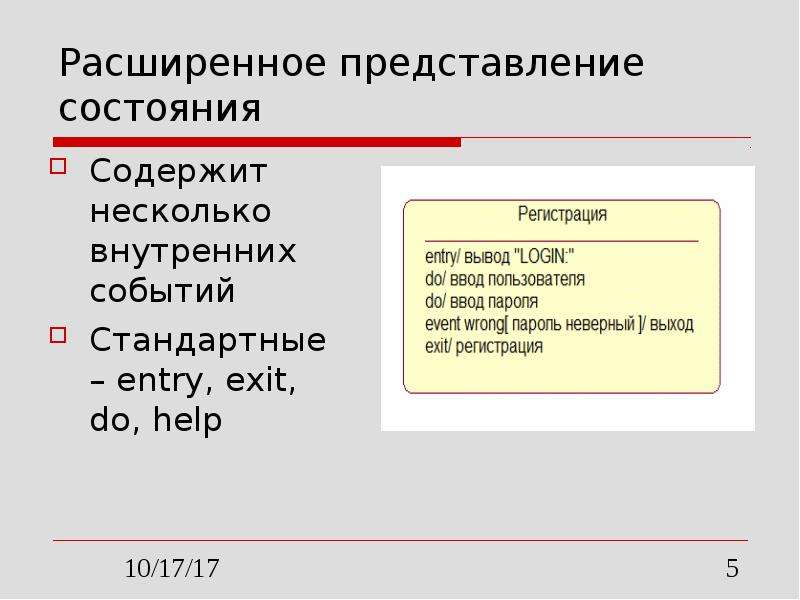

Расширенное представление состояния Содержит несколько внутренних событий Стандартные – entry, exit, do, help

Слайд 6

Описание слайда:

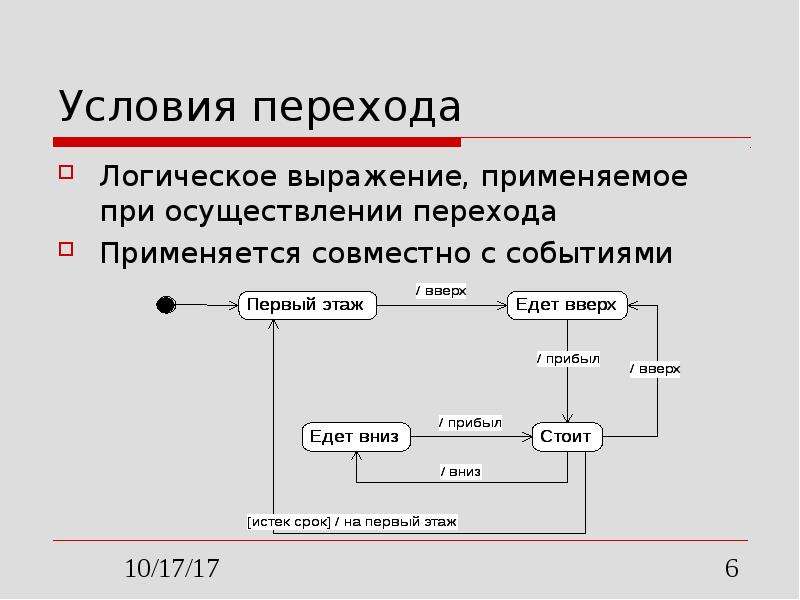

Условия перехода Логическое выражение, применяемое при осуществлении перехода Применяется совместно с событиями

Слайд 7

Описание слайда:

Связь классов и диаграмм состояния Диаграмма состояния выражает поведение класса

Слайд 8

Описание слайда:

Композитные состояния Содержат внутри собственную диаграмму

Слайд 9

Описание слайда:

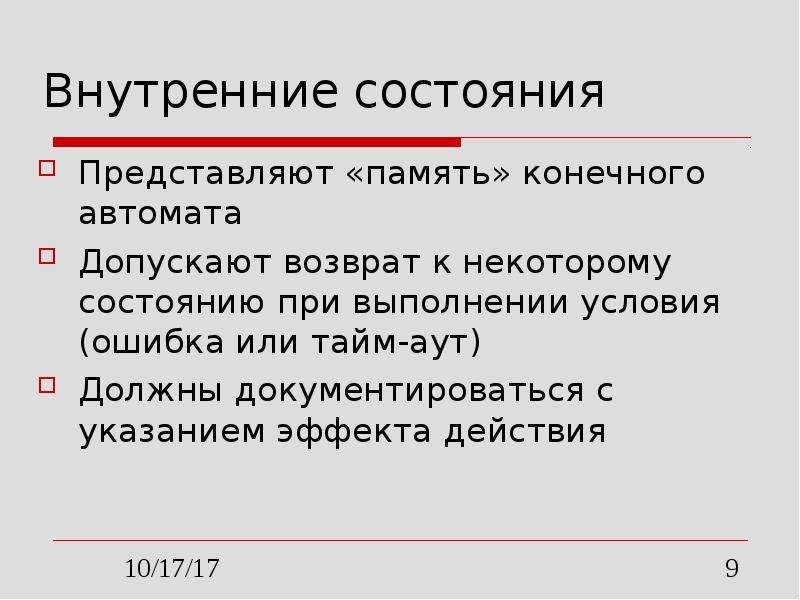

Внутренние состояния Представляют «память» конечного автомата Допускают возврат к некоторому состоянию при выполнении условия (ошибка или тайм-аут) Должны документироваться с указанием эффекта действия

Слайд 10

Описание слайда:

Пример внутренних состояний

Слайд 11

Описание слайда:

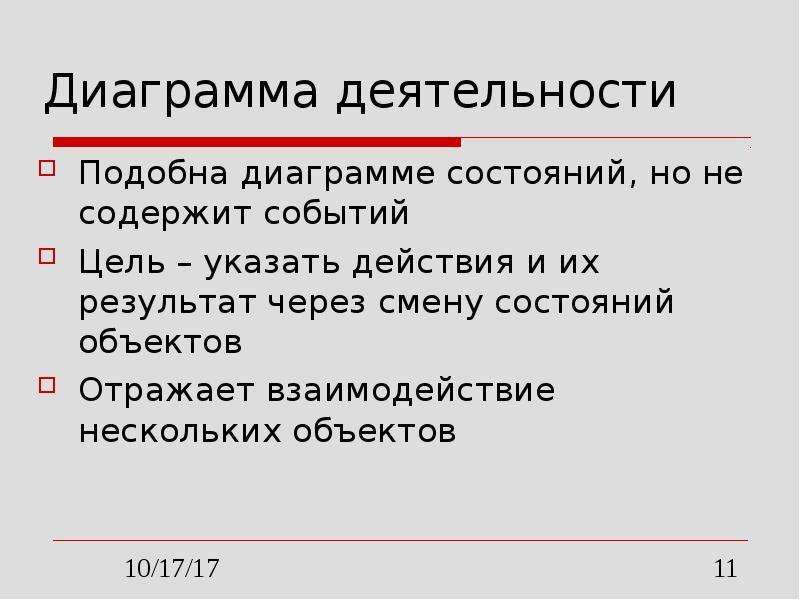

Диаграмма деятельности Подобна диаграмме состояний, но не содержит событий Цель – указать действия и их результат через смену состояний объектов Отражает взаимодействие нескольких объектов

Слайд 12

Описание слайда:

Пример диаграммы деятельности

Слайд 13

Описание слайда:

Решение (decision)

Слайд 14

Описание слайда:

Параллельные действия Способны выполняться одновременно Имеют точки синхронизации

Слайд 15

Описание слайда:

Разделы Отделяют действия различных объектов

Слайд 16

Описание слайда:

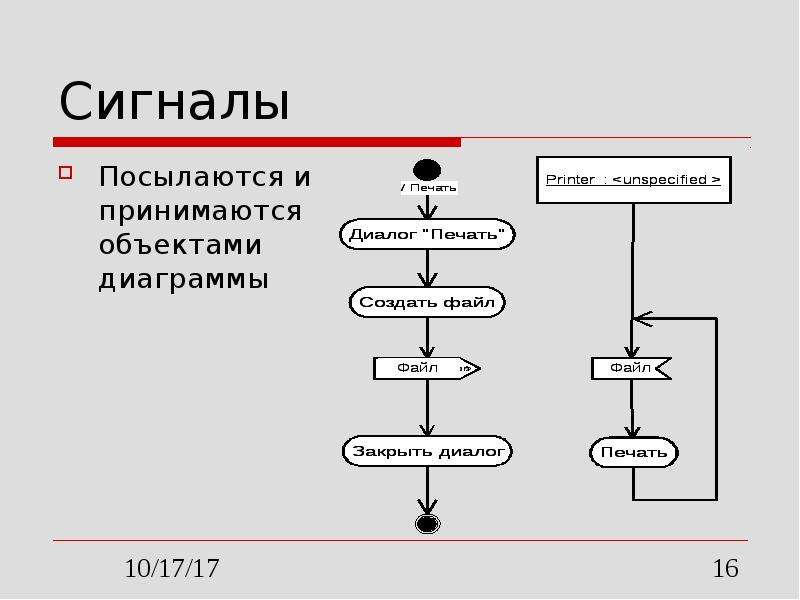

Сигналы Посылаются и принимаются объектами диаграммы

Слайд 17

Описание слайда:

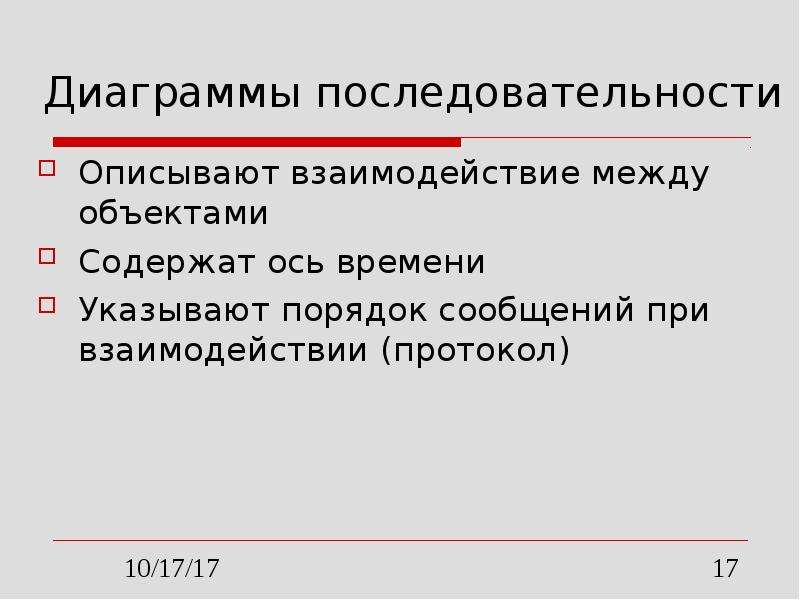

Диаграммы последовательности Описывают взаимодействие между объектами Содержат ось времени Указывают порядок сообщений при взаимодействии (протокол)

Слайд 18

Описание слайда:

Пример диаграммы последовательности

Слайд 19

Описание слайда:

Синхронные и асинхронные сообщения

Слайд 20

Описание слайда:

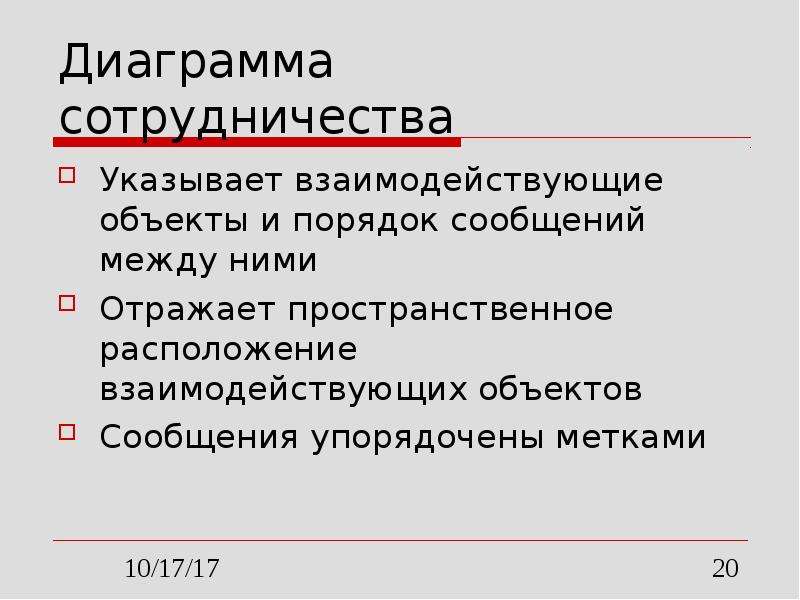

Диаграмма сотрудничества Указывает взаимодействующие объекты и порядок сообщений между ними Отражает пространственное расположение взаимодействующих объектов Сообщения упорядочены метками

Слайд 21

Описание слайда:

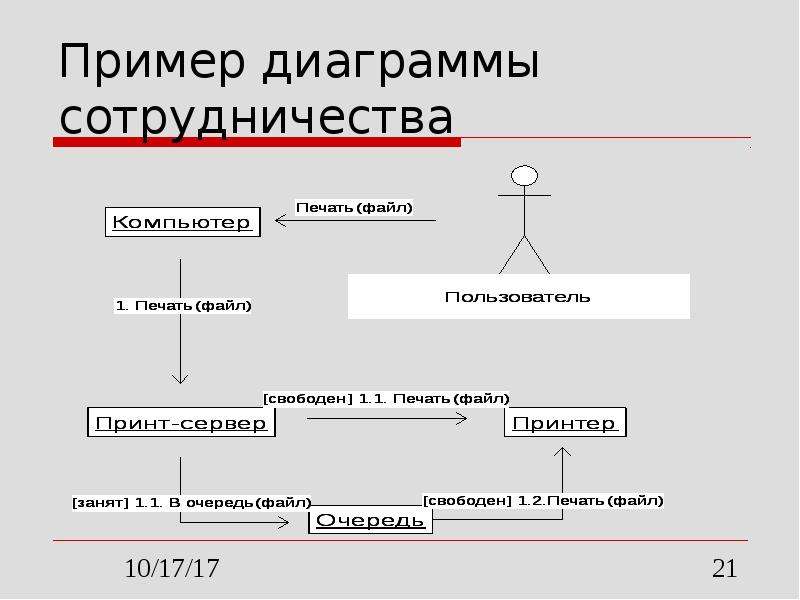

Пример диаграммы сотрудничества

Слайд 22

Описание слайда:

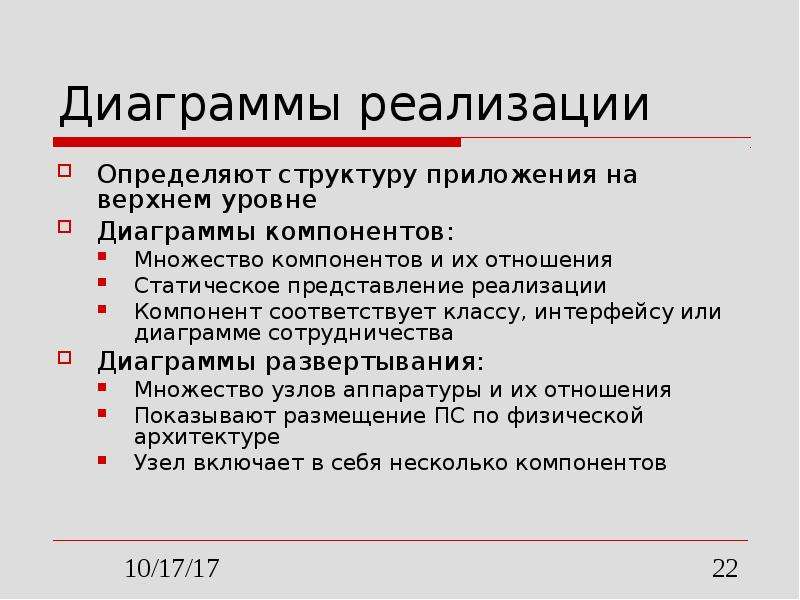

Диаграммы реализации Определяют структуру приложения на верхнем уровне Диаграммы компонентов: Множество компонентов и их отношения Статическое представление реализации Компонент соответствует классу, интерфейсу или диаграмме сотрудничества Диаграммы развертывания: Множество узлов аппаратуры и их отношения Показывают размещение ПС по физической архитектуре Узел включает в себя несколько компонентов

Слайд 23

Описание слайда:

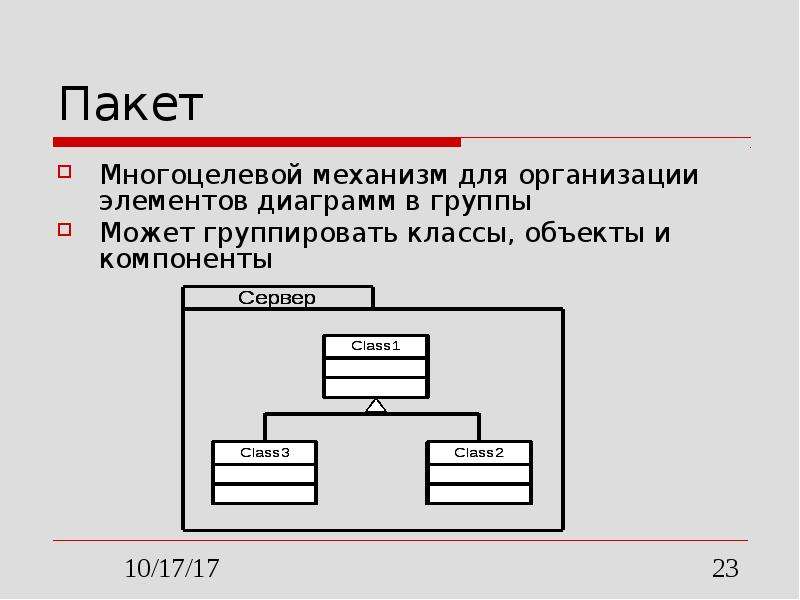

Пакет Многоцелевой механизм для организации элементов диаграмм в группы Может группировать классы, объекты и компоненты

Слайд 24

Описание слайда:

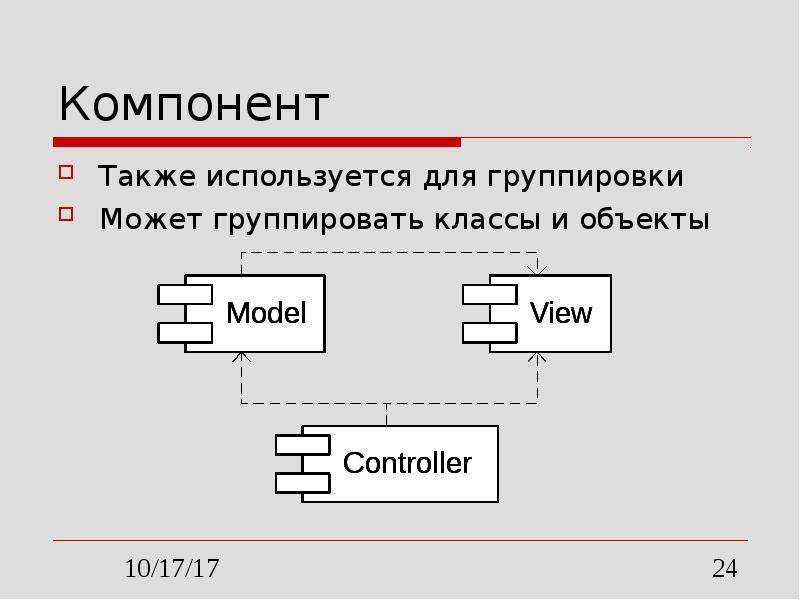

Компонент Также используется для группировки Может группировать классы и объекты

Слайд 25

Описание слайда:

Использование компонентов Управление конфигурацией ПС Управление релизами ПС Визуализация состава и структуры ПС для системных интеграторов

Слайд 26

Описание слайда:

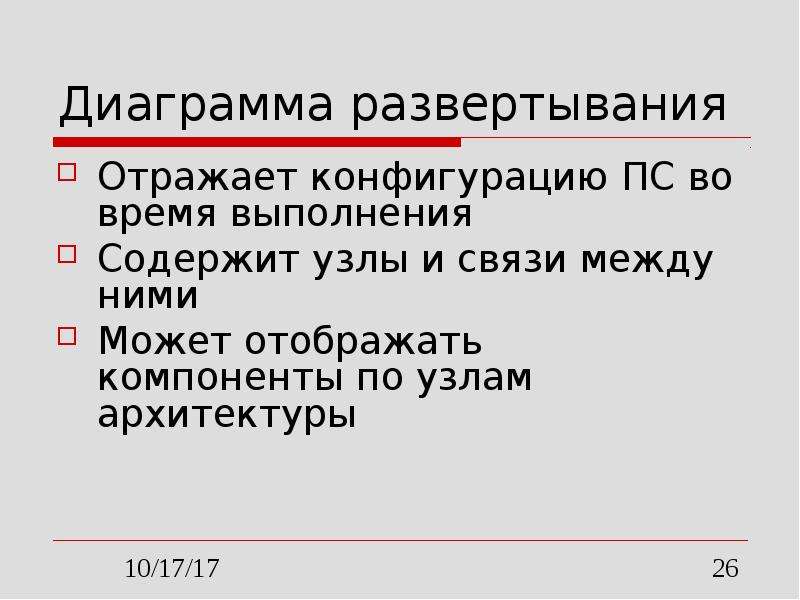

Диаграмма развертывания Отражает конфигурацию ПС во время выполнения Содержит узлы и связи между ними Может отображать компоненты по узлам архитектуры
