Слайд 1

Описание слайда:

Язык UML (часть 1) Отвагин Алексей Владимирович, доцент каф. ЭВМ, к.т.н., а. 505-5

Слайд 2

Описание слайда:

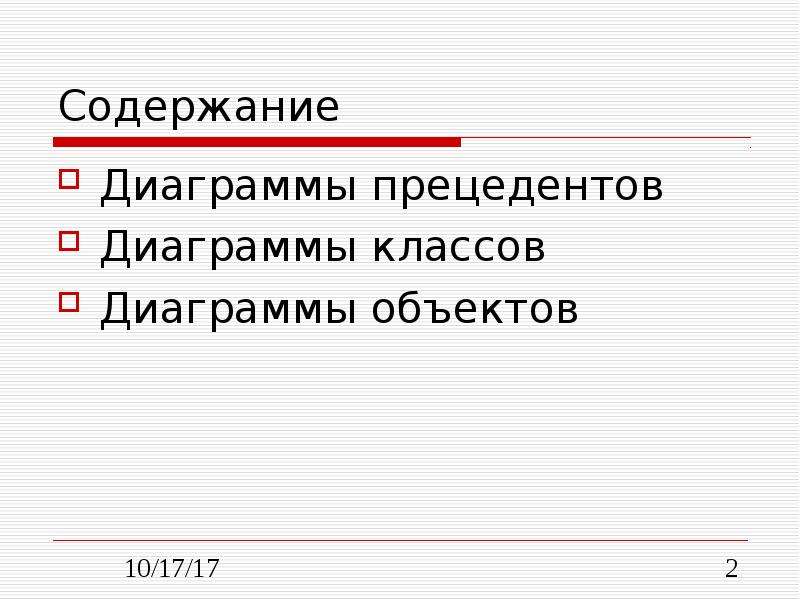

Содержание Диаграммы прецедентов Диаграммы классов Диаграммы объектов

Слайд 3

Описание слайда:

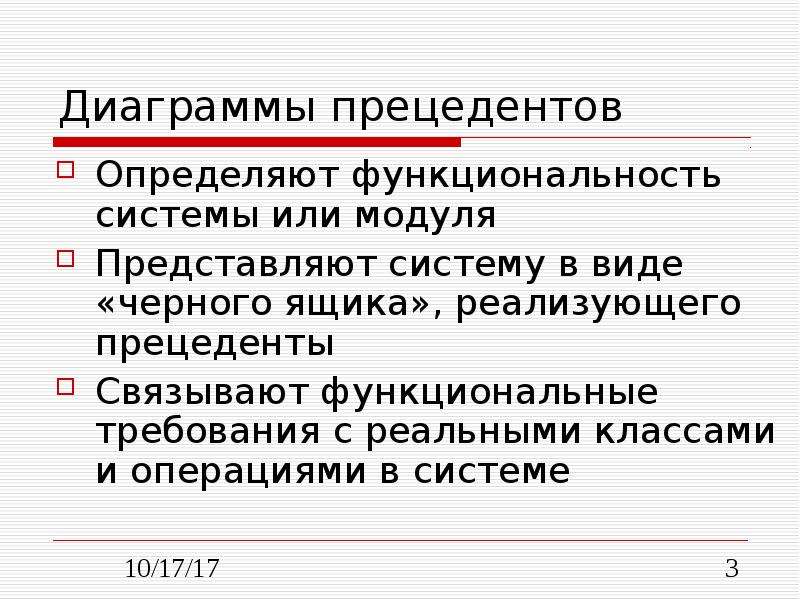

Диаграммы прецедентов Определяют функциональность системы или модуля Представляют систему в виде «черного ящика», реализующего прецеденты Связывают функциональные требования с реальными классами и операциями в системе

Слайд 4

Описание слайда:

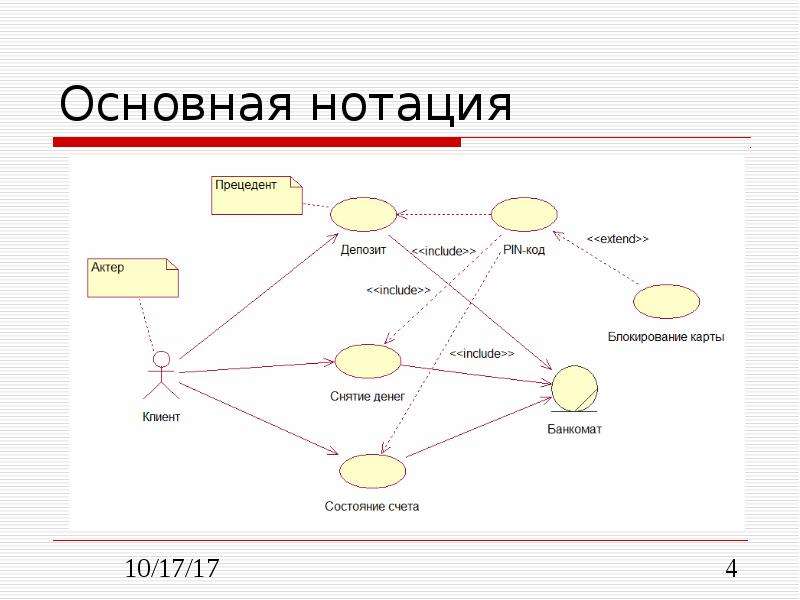

Основная нотация

Слайд 5

Описание слайда:

Актеры Представляют собой сущность, взаимодействующую с системой Взаимодействие предполагает обмен управляющими сообщениями или передачу информации в/из системы Активный актер может инициировать прецедент, пассивный – только участвует в нем

Слайд 6

Описание слайда:

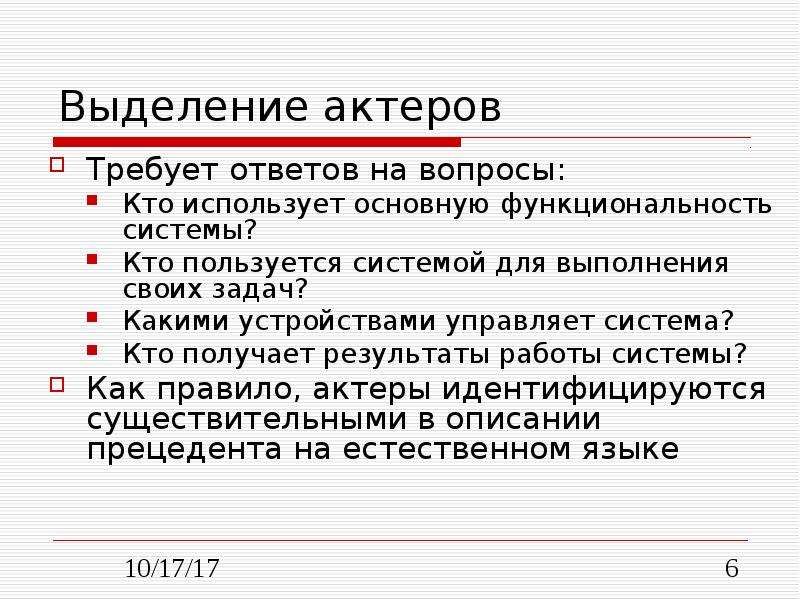

Выделение актеров Требует ответов на вопросы: Кто использует основную функциональность системы? Кто пользуется системой для выполнения своих задач? Какими устройствами управляет система? Кто получает результаты работы системы? Как правило, актеры идентифицируются существительными в описании прецедента на естественном языке

Слайд 7

Описание слайда:

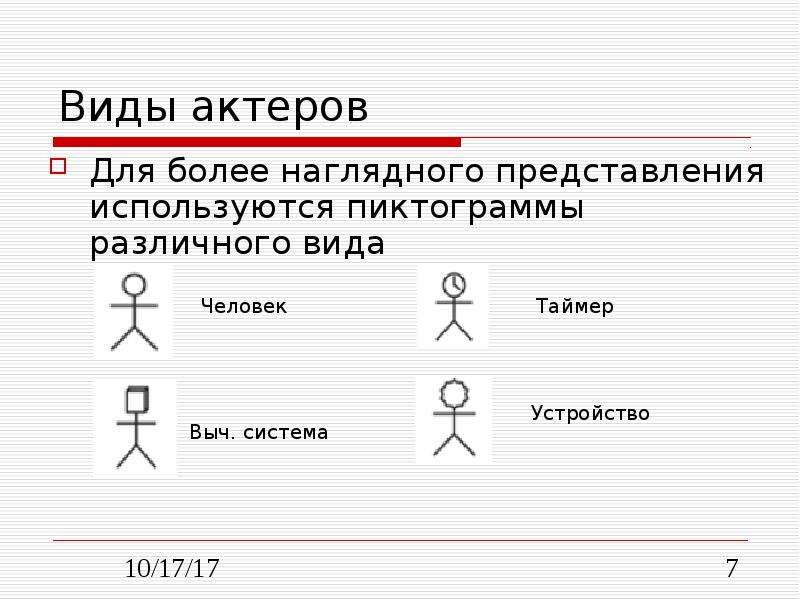

Виды актеров Для более наглядного представления используются пиктограммы различного вида

Слайд 8

Описание слайда:

Наследование актеров Актеры могут формировать иерархию наследования

Слайд 9

Описание слайда:

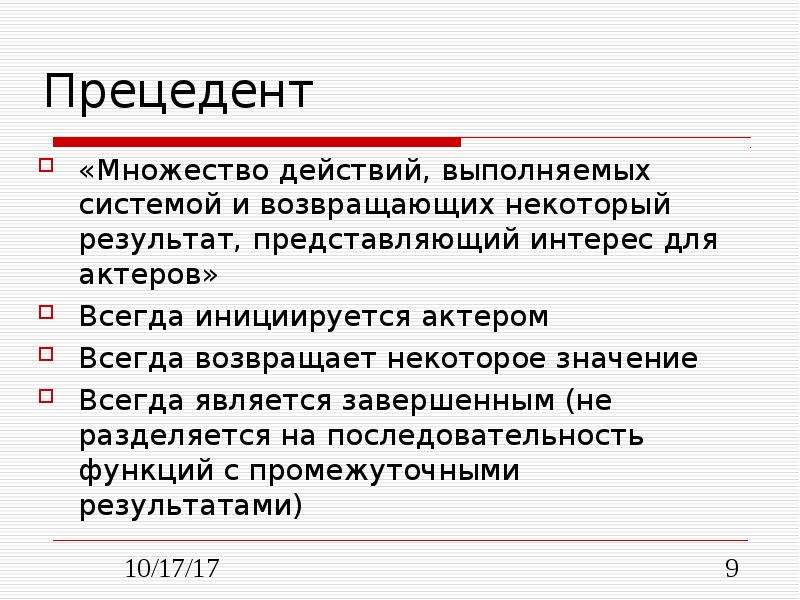

Прецедент «Множество действий, выполняемых системой и возвращающих некоторый результат, представляющий интерес для актеров» Всегда инициируется актером Всегда возвращает некоторое значение Всегда является завершенным (не разделяется на последовательность функций с промежуточными результатами)

Слайд 10

Описание слайда:

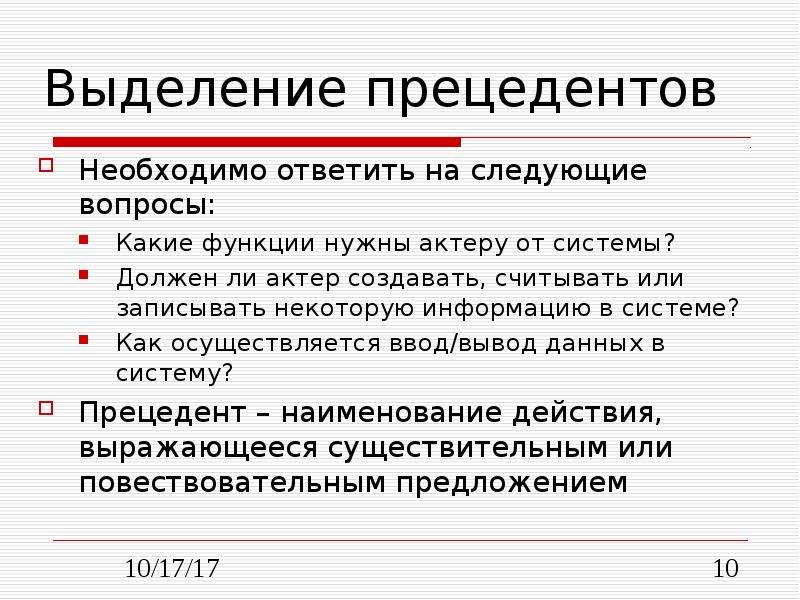

Выделение прецедентов Необходимо ответить на следующие вопросы: Какие функции нужны актеру от системы? Должен ли актер создавать, считывать или записывать некоторую информацию в системе? Как осуществляется ввод/вывод данных в систему? Прецедент – наименование действия, выражающееся существительным или повествовательным предложением

Слайд 11

Описание слайда:

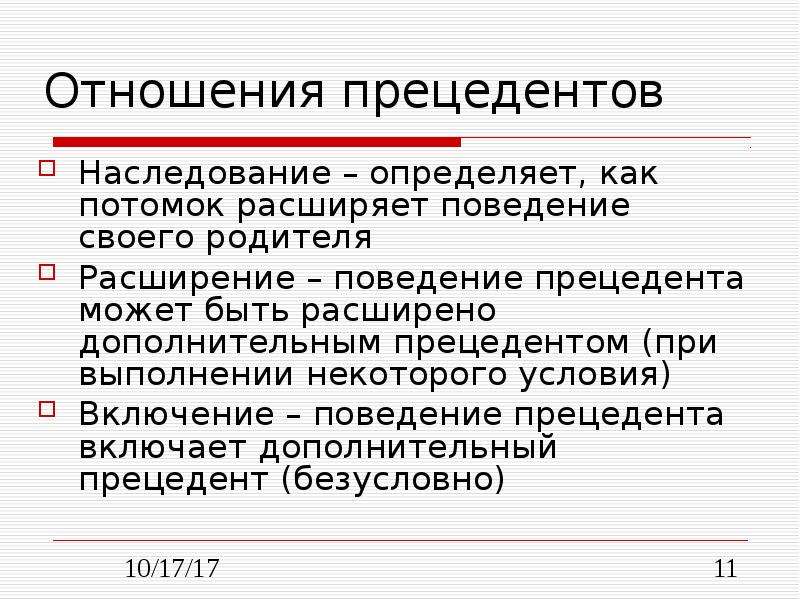

Отношения прецедентов Наследование – определяет, как потомок расширяет поведение своего родителя Расширение – поведение прецедента может быть расширено дополнительным прецедентом (при выполнении некоторого условия) Включение – поведение прецедента включает дополнительный прецедент (безусловно)

Слайд 12

Описание слайда:

Отношение расширения

Слайд 13

Описание слайда:

Отношение включения

Слайд 14

Описание слайда:

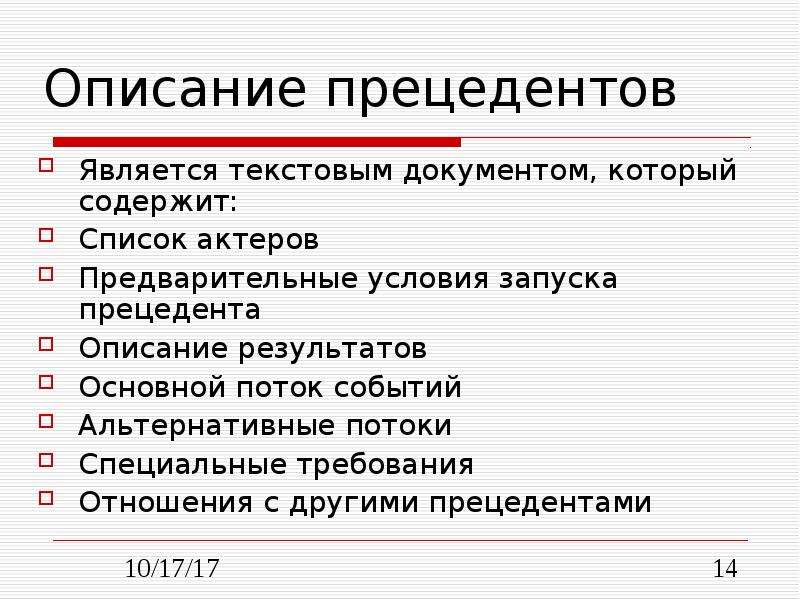

Описание прецедентов Является текстовым документом, который содержит: Список актеров Предварительные условия запуска прецедента Описание результатов Основной поток событий Альтернативные потоки Специальные требования Отношения с другими прецедентами

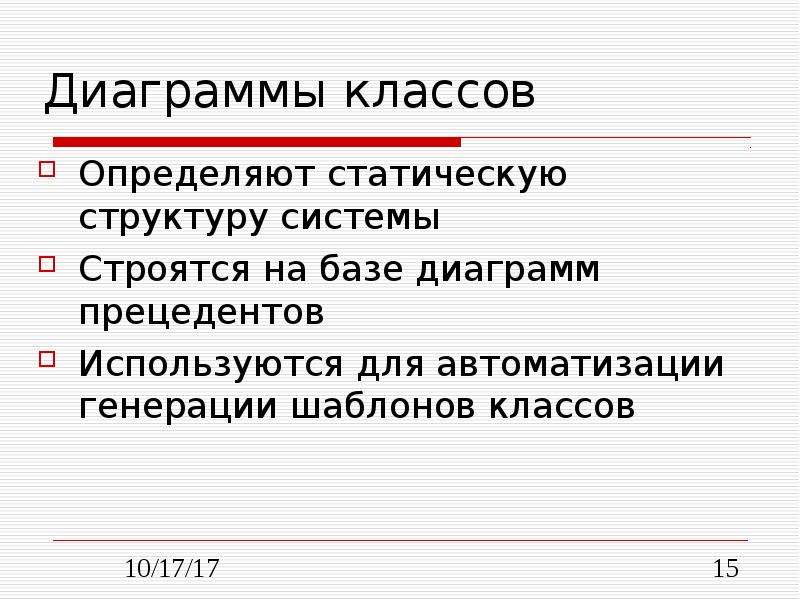

Слайд 15

Описание слайда:

Диаграммы классов Определяют статическую структуру системы Строятся на базе диаграмм прецедентов Используются для автоматизации генерации шаблонов классов

Слайд 16

Описание слайда:

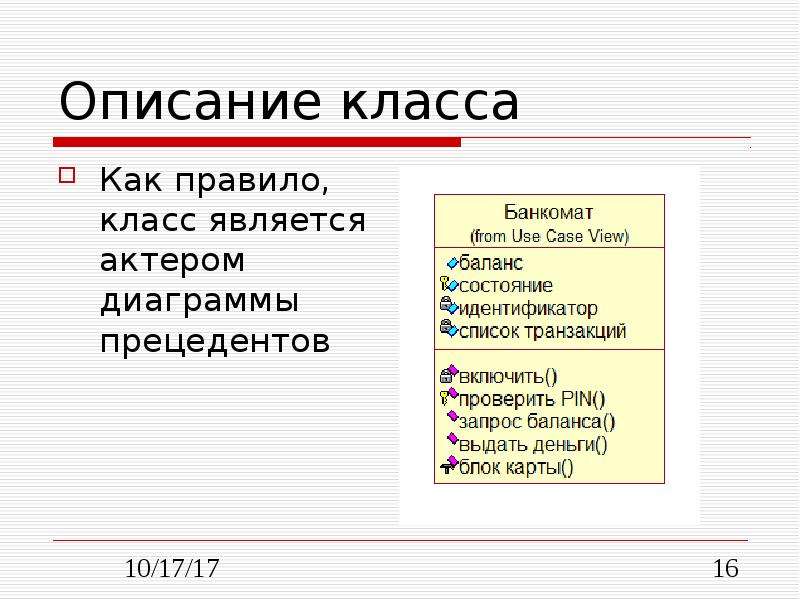

Описание класса Как правило, класс является актером диаграммы прецедентов

Слайд 17

Описание слайда:

Отношения между классами Ассоциация – указывает на семантическую связь между объектами Наследование или обобщение – связь между классами родителя и потомка Зависимость – связь между элементами, когда изменение одного из них влияет на другого Агрегация – вхождение одного элемента в состав другого
