Слайд 1

Описание слайда:

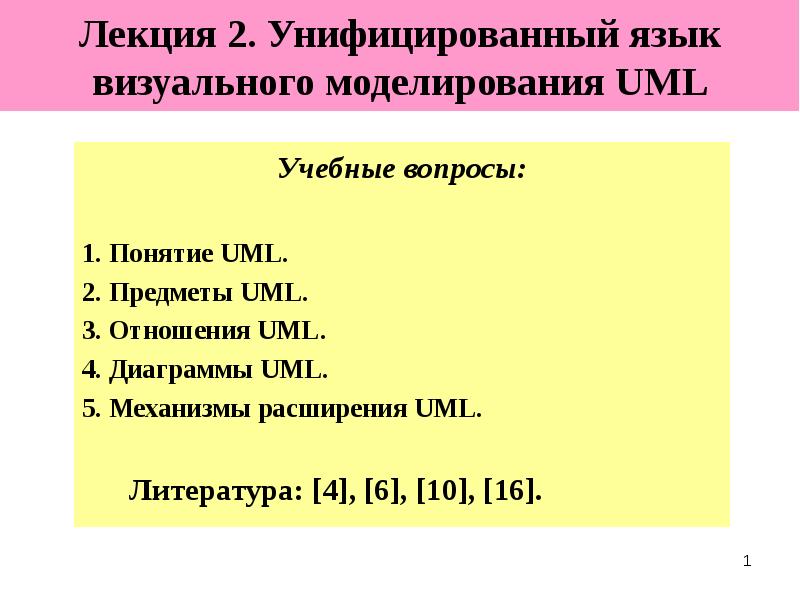

Лекция 2. Унифицированный язык визуального моделирования UML Учебные вопросы: 1. Понятие UML. 2. Предметы UML. 3. Отношения UML. 4. Диаграммы UML. 5. Механизмы расширения UML. Литература: [4], [6], [10], [16].

Слайд 2

Описание слайда:

Создатели UML

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

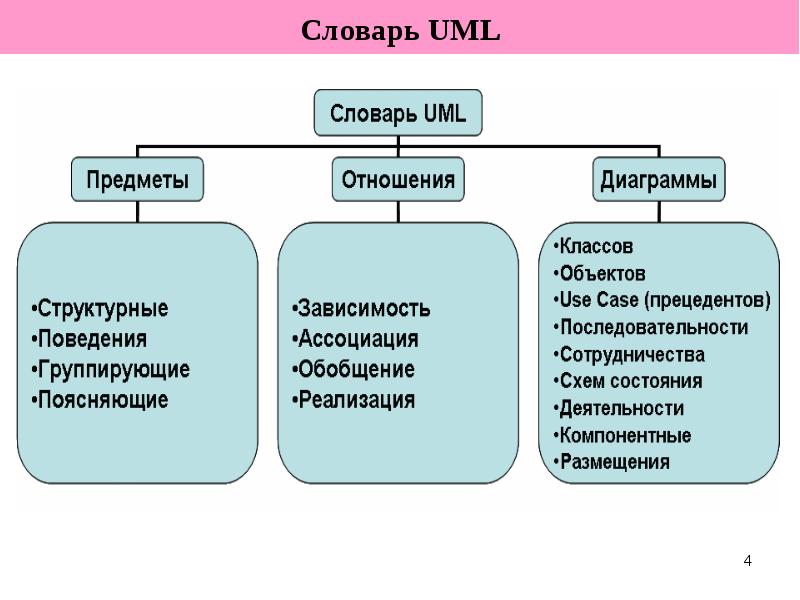

Словарь UML

Слайд 5

Описание слайда:

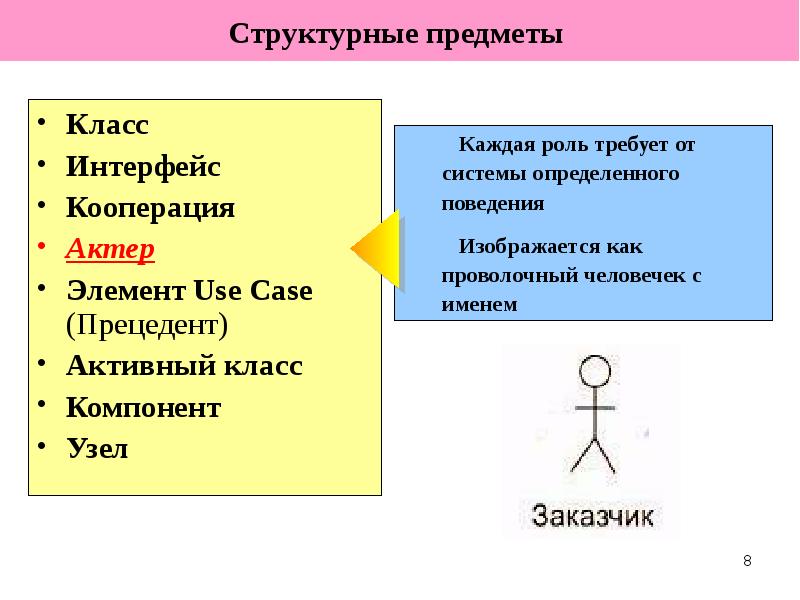

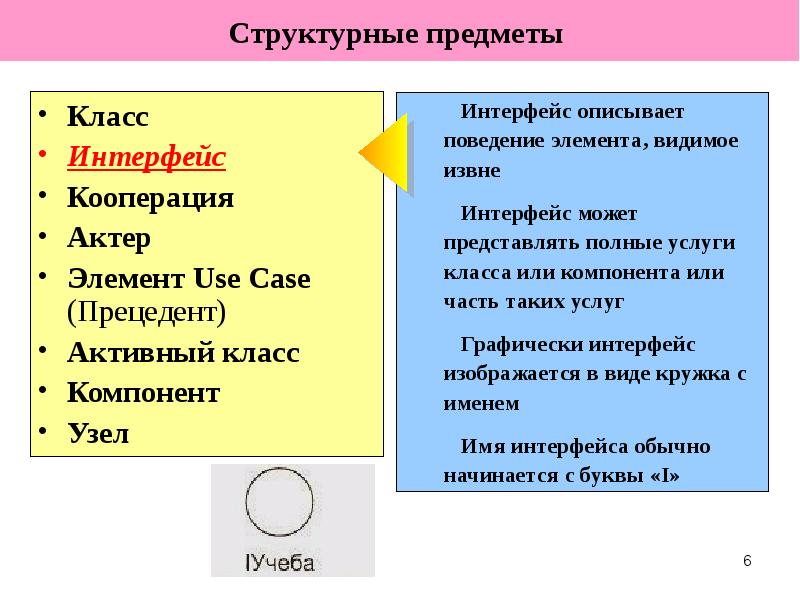

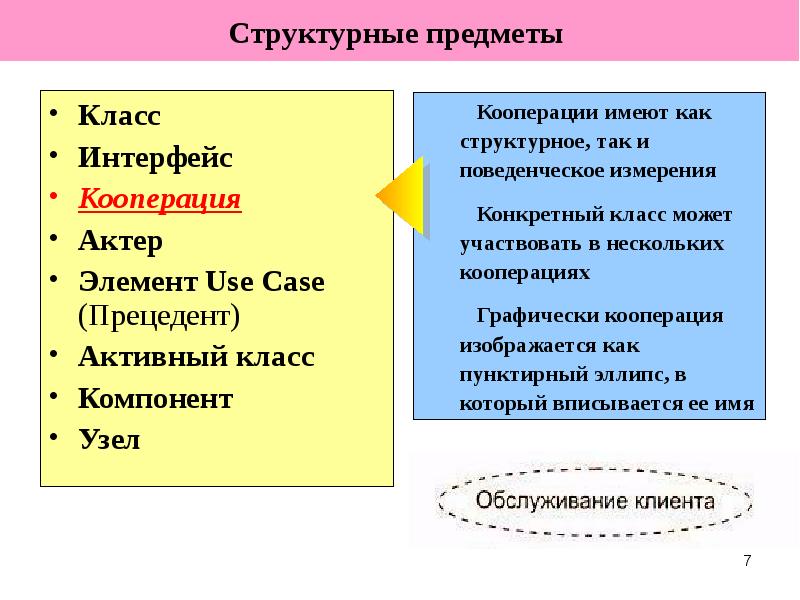

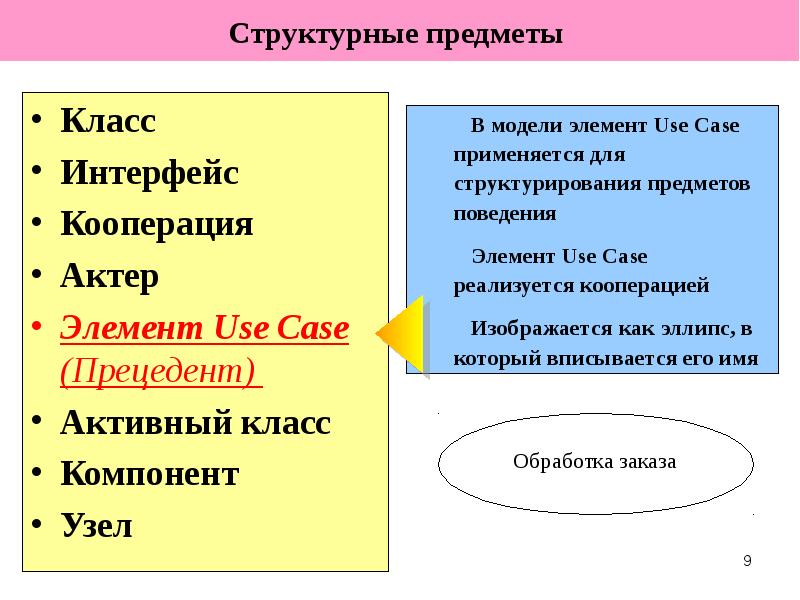

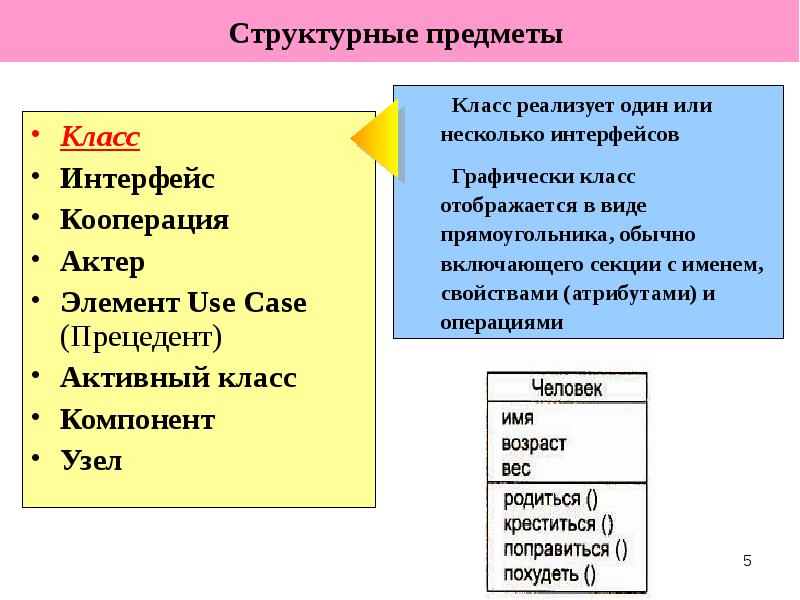

Структурные предметы Класс Интерфейс Кооперация Актер Элемент Use Case (Прецедент) Активный класс Компонент Узел

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

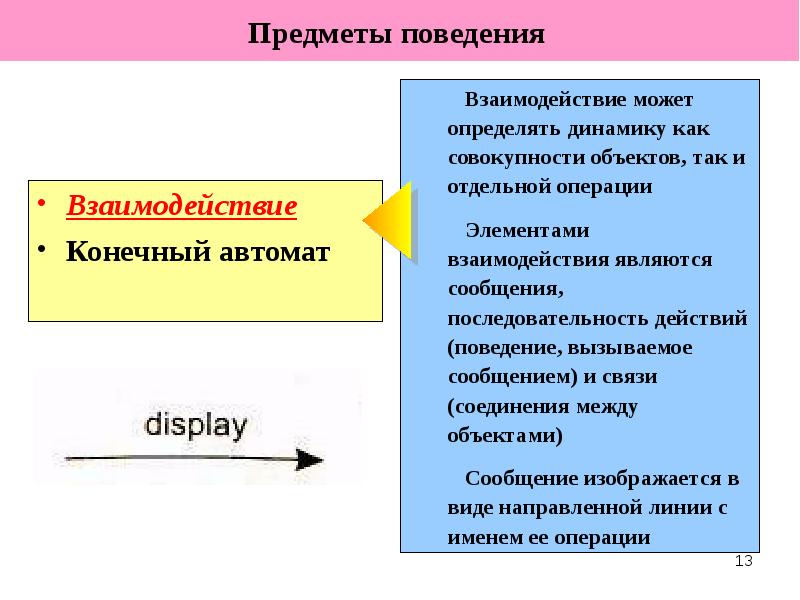

Предметы поведения Взаимодействие Конечный автомат

Слайд 14

Описание слайда:

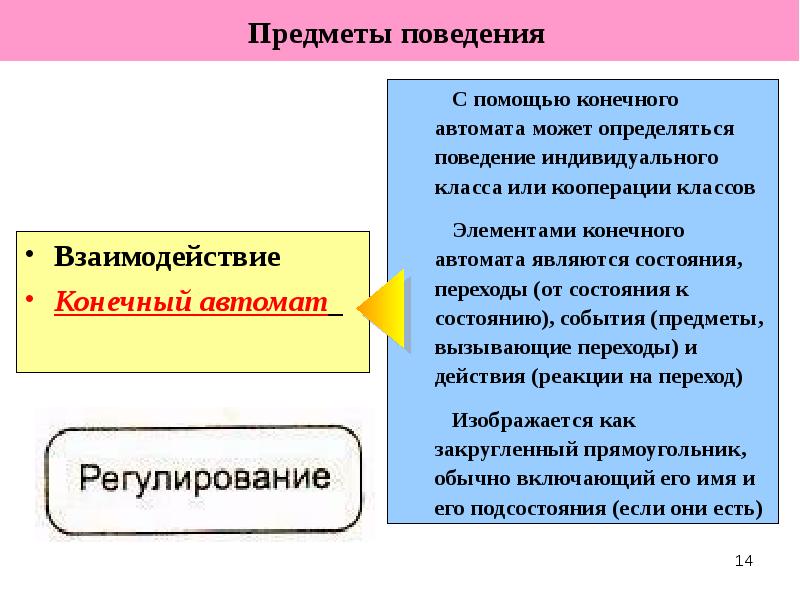

Предметы поведения Взаимодействие Конечный автомат

Слайд 15

Описание слайда:

Группирующие предметы Пакет

Слайд 16

Описание слайда:

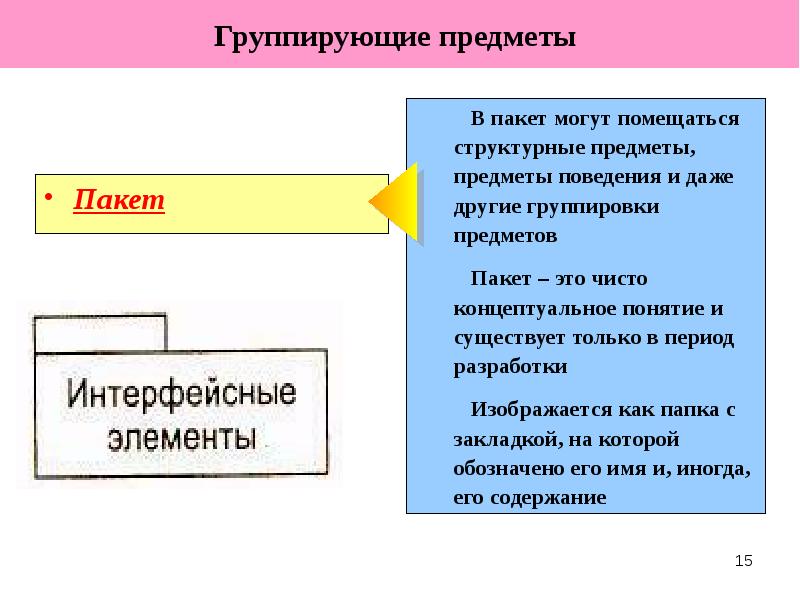

Поясняющие предметы Примечание

Слайд 17

Описание слайда:

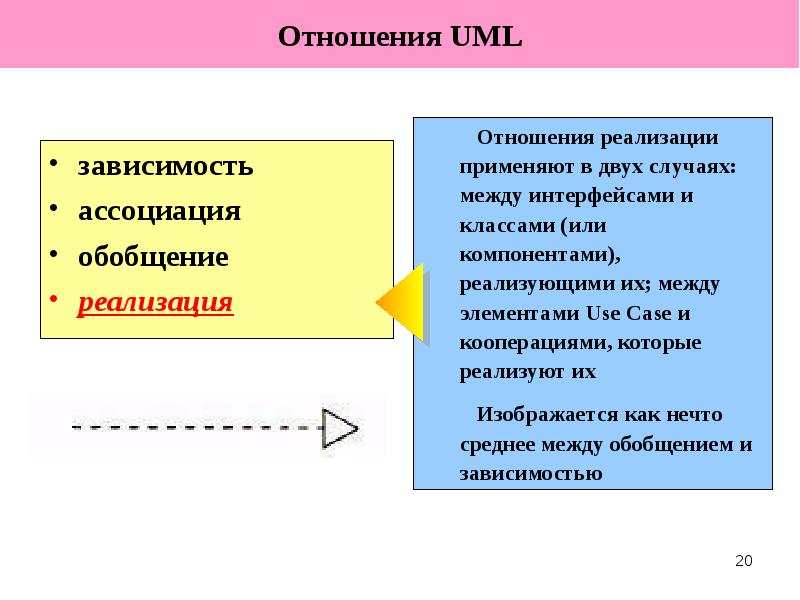

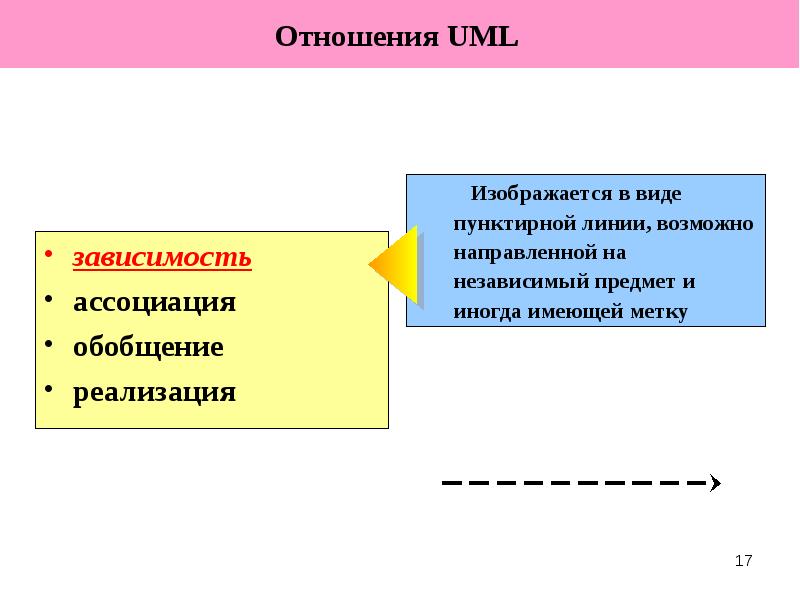

Отношения UML зависимость ассоциация обобщение реализация

Слайд 18

Описание слайда:

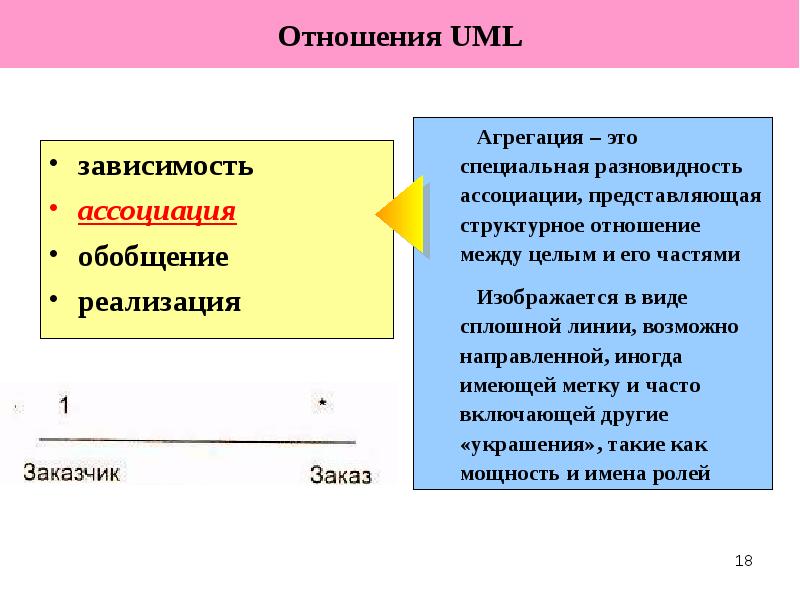

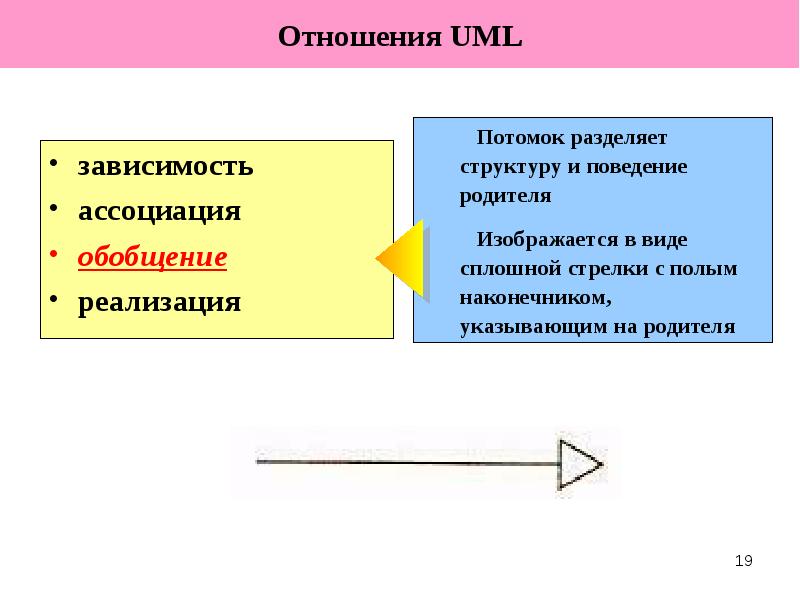

зависимость зависимость ассоциация обобщение реализация

Слайд 19

Описание слайда:

зависимость зависимость ассоциация обобщение реализация

Слайд 20

Описание слайда:

зависимость зависимость ассоциация обобщение реализация

Слайд 21

Описание слайда:

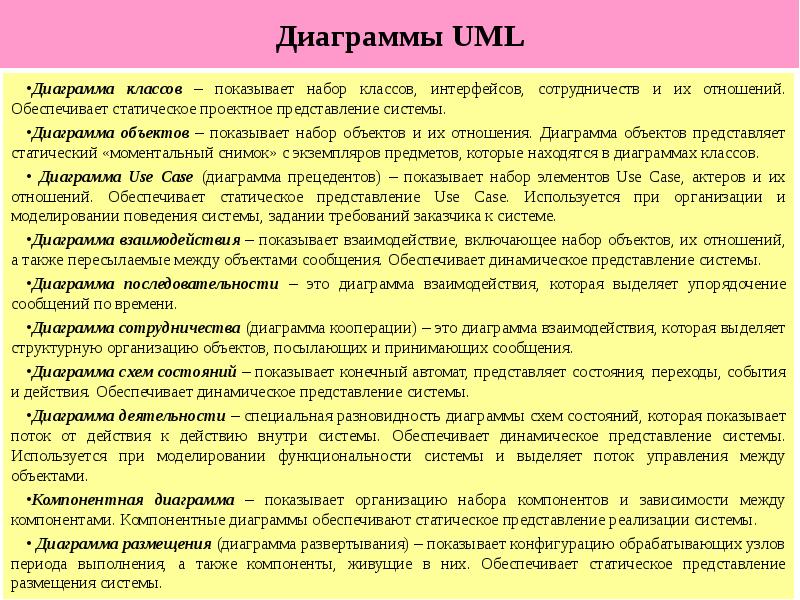

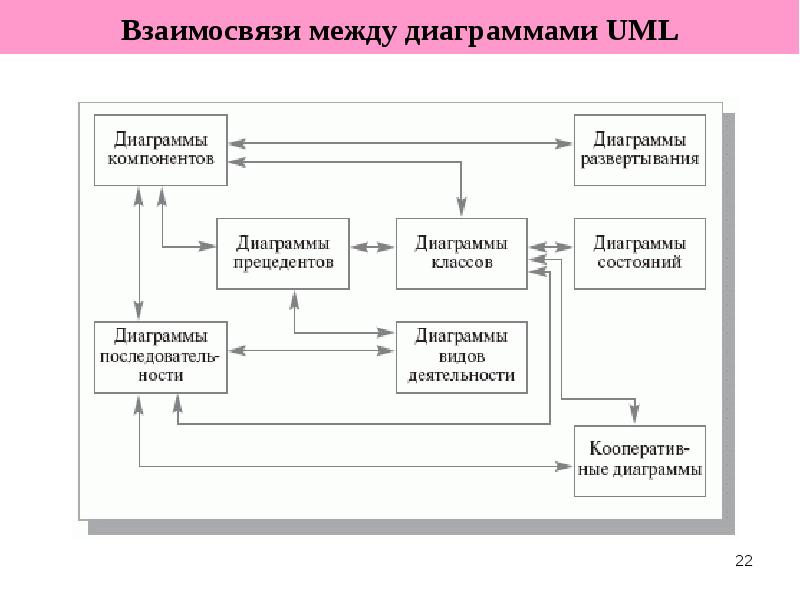

Диаграмма классов – показывает набор классов, интерфейсов, сотрудничеств и их отношений. Обеспечивает статическое проектное представление системы. Диаграмма классов – показывает набор классов, интерфейсов, сотрудничеств и их отношений. Обеспечивает статическое проектное представление системы. Диаграмма объектов – показывает набор объектов и их отношения. Диаграмма объектов представляет статический «моментальный снимок» с экземпляров предметов, которые находятся в диаграммах классов. Диаграмма Use Case (диаграмма прецедентов) – показывает набор элементов Use Case, актеров и их отношений. Обеспечивает статическое представление Use Case. Используется при организации и моделировании поведения системы, задании требований заказчика к системе. Диаграмма взаимодействия – показывает взаимодействие, включающее набор объектов, их отношений, а также пересылаемые между объектами сообщения. Обеспечивает динамическое представление системы. Диаграмма последовательности – это диаграмма взаимодействия, которая выделяет упорядочение сообщений по времени. Диаграмма сотрудничества (диаграмма кооперации) – это диаграмма взаимодействия, которая выделяет структурную организацию объектов, посылающих и принимающих сообщения. Диаграмма схем состояний – показывает конечный автомат, представляет состояния, переходы, события и действия. Обеспечивает динамическое представление системы. Диаграмма деятельности – специальная разновидность диаграммы схем состояний, которая показывает поток от действия к действию внутри системы. Обеспечивает динамическое представление системы. Используется при моделировании функциональности системы и выделяет поток управления между объектами. Компонентная диаграмма – показывает организацию набора компонентов и зависимости между компонентами. Компонентные диаграммы обеспечивают статическое представление реализации системы. Диаграмма размещения (диаграмма развертывания) – показывает конфигурацию обрабатывающих узлов периода выполнения, а также компоненты, живущие в них. Обеспечивает статическое представление размещения системы.
